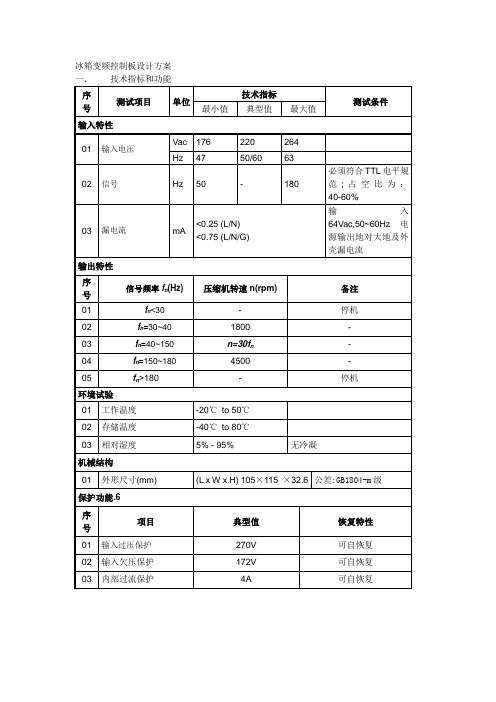

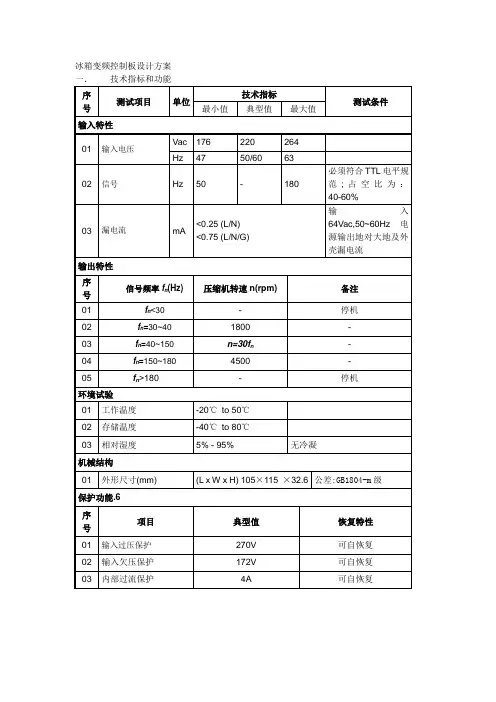

冰箱变频控制板设计方案一．技术指标和功能
二．总体设计及功能划分
总体设计框图：
整流
滤波
L
N
V+（
310V）
GND
驱动电路
逆变电路
PWM驱动
M
控制电路
PWM波形
三相电压采样
保护
电路
封锁PWM
母线电压采样
三相电
流采样
1.电源部分
1）输入单相220V，采用全桥整流为310V直流，基本电路如下：
2.开关电源：暂时采用板载AC、DC变换器
型号：YAS2.5-15-NES 输入220VAC 输出15V 功率2.5W
5V 采用15V直流变换，采用7805三端稳压芯片。
3. 逆变和驱动部分
方案1：参考海信变频板：采用IR2103S驱动芯片，驱动IGBT：IRGR3B60KD2。
优点：此方案驱动电路简单，有模板测试，调试。
驱动电路：
逆变电路：
方案2：采用IPM（智能功率模块）型号：三菱, PS21562 600V 5A。
优点：外围电路简单，模块部集成：驱动电路，6个IGBT，有过流，过压，欠压（驱动电路）保护。
IPM电路：
4. 保护电路
电流采样：三相电流采样，经比较器，作为过流保护信号。
母线电流采样，送主控芯片，做电流闭环。
电压采样：三相电压采样，经比较器，放大器，送主控芯片，做反电势检测，实现电机的控制算法。
母线电压采样：母线电压采样，送主控芯片，做为过压，欠压信号检测。
5. 控制方案
采用无位置传感器三相直流无刷电机控制方式，将检测获得的反电动势过零信号延迟30°电角度，得到6个离散的转子位置信号，为逻辑开关电路提供正确的换相信息，进而实现无刷直流电机的无位置传感器控制。反电动势的检测采用端电压检测法，通过检测非导通绕组的端电压，经过软件计算或利用硬件电路获得反电动势的过零点，从而控制无刷直流电机正确换相。控制电路如图1所示。
图1 三相无刷直流电机驱动模式
控制芯片型号：TMS320LF2401A
选型依据：
主频40MHz，指令周期只需20ns
8K-16位Flash
1K-16位RAM
7个PWM通道
1个捕获单元
1个功率保护引脚
5通道10位AD接口
32个管脚封装
3、无刷直流电机数学模型：
电机转速与频率对应关系为：
60f
，其中f为电流频率，p为极对数
n
p
反电动势：
电机转矩：
由公式可得：无刷直流电机反电动势与电机转速成正比，转矩与相电流近似成正比。由此作出电机的控制框图如图2所示。
图2 无刷直流电机转速电流双闭环控制框图
图3 无刷直流电机的典型电流和反电动势波形程序控制模块如图4所示
图4无传感器的三相无刷直流电机控制框图（转速闭环控制）
