医用中心供氧系统介绍
医用中心供氧系统适用于在医院将中心供氧站输出的氧气通过管道系统输送到手术室、抢救室、治疗室和各个病房终端处，供医疗使用。从根本上改变传统的气瓶分散供氧方式，具有使用安全、管理方便、经济效益好以及减轻医护人员劳动强度等特点，是现代化医院必备的理想医用设备。
医用氧气气源应由主气源、备用气源和应急备用气源组成。备用气源应能自动投入使用，应急备用气源应设置自动或手动切换装置。
医用氧气供应源可采用以下三种方式及组合：
一、医用液氧贮槽供应源
二、医用分子筛制氧机供应源
三、医用氧气钢瓶汇流排供应源
中心供氧系统主要技术参数：
中心供氧系统流程图：
一、医用液氧贮槽供应源
医用液氧贮罐供应源应由医用液氧贮罐、汽化器、减压装置等组成。医用液氧贮罐供应源的贮罐不宜少于两个，并应能切换使用。
注：医用液氧贮槽作气源时，考虑主用和备用，通常配置两台液氧贮槽，一主一备。目前，国内医院设置的液氧中心站通常采用两台低温液氧贮槽（一主一备。
工作方式：液氧通过汽化器汽化成气体后经管道送至分气缸再到各主道、副管道、支管道、直至终端用氧处。（见上流程图）
1、医用液氧贮槽
用于储存低温（-183℃）液态氧的储存压力容器，俗称液氧罐，或液氧贮槽，为供氧系统提供液氧。其结构为双层固定真空粉末绝热，内筒材质采用不锈钢，夹层为珠光砂（真空保温作用），外筒材质为优质碳素钢。符合GB18442-2011《固定式真空绝热深冷压力容器》和 GB150-2011《压力容器》的要求。
工作压力：1.6 MPa、0.8 MPa（压力可选）
有效容积：2.85m3、3.5m3、5m3、7m3、8.5m3、10m3、15m3、20m3、30m3、40m3、50m3（容积选择根据医院规模定）
液氧站为独立的建筑，最小建筑面积为50平方米，液氧罐、汽化器为露天设置，液氧站房应设置简易防雨、防雪、防静电、防雷电处理，周围设置不锈钢护栏。
使用的氧气质量符合GB8982-98的医用氧标准，满足中国药典2005版中关于“氧”的标准说明。
2、空温式汽化器
汽化器采用空温式结构，通过空气与铝翅片中的液态氧进行热交换，不用消耗水电等能源，通过大气的自身温度从而将液态氧汽化为气态氧。
工作压力：1.6 MPa
空温汽化量：30Nm3/h、50Nm3/h、100Nm3/h、150Nm3/h、200Nm3/h、250Nm3/h、300Nm3/h（汽化量大小选择根据医院规模定）
工作介质：高纯度低温液体(氧)
环境温度：-30℃～50℃
结构形式：铝翅片空温式
3、氧气减压装置
在氧气中心站设置自带安全阀和声光报警器的大型减压装置（减压装置由减压操作台、安全阀、报警装置组成）,将高压气体减压至0.5～0.8MPa（可调）, 同时当管路中的输出压力超过0.8MPa时（可调），安全阀自动卸压，同时声光报警器自动报警；报警装置设于值班室，当气源压力低于0.4MPa时声光报警，报警压力误差≤3%，并具有优先报警及声报警（在55dB噪声环境下距1.5米范围内可以听到）、光报警（为红色指示灯）。
工作压力：1.6 MPa、0.8 MPa（压力可选）
减压气量：50Nm3/h、100Nm3/h、150Nm3/h、200Nm3/h（具体减压量大小选择根据医院规模定）
二、医用分子筛制氧机供应源
医用制氧机主要由空气压缩机、冷干机、过滤器、空气储罐、制氧主机、氧气储罐、除菌过滤器、氧气质量检测仪表、氧气流量计及控制系统等组成
选用二套医用制氧机作为供氧源，该系统具有国际先进水平的PSA（Pressure Swing Adsorption）技术，以空气为原料，分子筛吸附氮气及其他气体，得到纯度为（93±2）%的医用氧气，可直接输入医院的供氧管道系统，符合法国药典标准和国家药品监督管理局颁布的YY/T0298—1998《医用分子筛制氧设备通用技术规范》，并且完善了现场压力监控系统，更加提高了医用中心制氧系统的安全性和可靠性。
对医院来说，购置一套大型的医疗设备，除了要有先进的功能，还应该给医院带来可观的经济效益；更加重要的是设备运行良好、安全和稳定。
单一制氧机是不能产生医用氧气的，氧气的制取需要有合适的空气压力，才能完成PSA制取氧气过程。空气动力装置是采用中外合资阿特拉斯的高效螺杆式空气压缩机，因其优良的品质，使其成为世界压缩机行业人性智能化设计最好品牌。预留充裕大马力制冷量,压缩空气经充分预冷再制冷，露点温度稳定，使超过99.9%的水气形成水蒸气、水滴排出。而空气洁净系统同样采用阿特拉斯的空气过滤器，能过滤粉末颗粒直径0.01um，除油精度达0.003mg/m3。优质品牌的产品选用，科学合理的设计和配置，能充分保证PSA制氧系统具有产氧纯度高，输出压力稳定，流量均恒，故障率极低等特点。该设备开机30分钟内即可产出符合相应规范的氧气，同时成套系统还具有运行稳定、持久、可靠、环保节能、噪音低等优势。
制氧机产气量：5Nm3/h、10Nm3/h、15Nm3/h、25Nm3/h、31Nm3/h、45Nm3/h （产气量大小选择根据医院规模定）
三、医用氧气钢瓶供应源
氧气汇流排按规范要求系统配备自动切换汇流排作为生命支持区域应急
备用氧源。汇流排氧站主要设备：氧气汇流排、自动控制柜和金属高压管（专用脱氧高压铜管）、氧气瓶（院方自备）等组成。
工作方式：采用双排氧气瓶，一用一备，双路控制系统。
技术参数：储量：6、10、20瓶气态氧气（根据医院规模定）；额定最大出口流量：30m3/h；额定进口压力15MPa；减压器的额定出口压力0.8MPa（可调）；站内温度控制：10～38℃；站内氧气浓度控制：＜23%。
5、氧气分气缸
在系统中心站控制室内安装氧气分气缸一台，起气体聚积、分支的作用。分气缸进出口接口数量根据工程情况确定，并预留备用接口。材质：不锈钢。
6、氧气二级稳压箱
为保证各病区病房终端的压力稳定，特在各病区副管道上配置氧气二级稳压箱（采用双路设计）。将主管道送来的氧气压力减压到各科室使用的不同压力,以便各科室使用的气体恒压恒量，同时配有压力表，便于观测病区使用压力是否正常，确保系统安全运行。
氧气在供氧中心调压至中压输送。再由各楼层氧气二级稳压箱将压力减至0.2～0.5MPa,保证使用麻醉机、呼吸机和其它医疗器械的终端处压力不低于0.4MPa,普通病房终端压力不低于0.2MPa。在使用状态下，最远管道压力损失不得超过10%。减压稳压装置内设有安全阀，当压力过高时，安全阀自动启动泄压，确保安全运行。
7、氧气流量计
为了方便各科室进行流量计量，在各楼层副管道上安装一套数字式氧气流量计，数码显示，最小测量0.25立方米/小时，精度2％，流量计前设检修通道及检修阀（在检修流量计时，不影响供气）。
流量计对各科室用氧气量进行计量，一能方便地实行科室核算；二能及时发现管道氧气是否泄漏；三能促进科室节约用氧，减少院方开支，是目前供氧系
统的必备仪器。
工作压力：0～1.0MPa
显示方式：7位LED数码管显示
流量范围：6NL/min-100NM3/h
8、压力监护装置
为保证各病区病房内终端压力使用安全和监测每个病区的气体压力情况和管理，在每层护士站处副管道上配置一台区域报警箱，具体是在区域阀箱前水平主管道上设置压力传感器，由电压力传感器接讯号线至区域报警箱。
表面美观，内质防腐，超低压均有声光报警，保证每个病区氧气压力在0.4MPa～0.5MPa范围内监测（可调），压力误差不大于3%，声光报警在55dB(A)噪声环境下，在距1.5m范围内可以听到，光报警为红色指标灯。
实现连续稳定地供氧，使用的每个病区护士站安装的压力表精度不低于1.5级，安装高度均便于操作和观察。
9、病区阀门
每病区副管道安装一个总维修阀，使各病床成为独立的使用单元，保证每个房间或病床氧气终端在不影响其他终端使用的情况下进行检修。
全部导管、阀门、仪表等安装前应清洁内部并进行脱脂处理，用无油压缩空气或氮气吹扫干净，封堵两端备用。严禁油污。
10、氧气输送管道
连接中心供氧站及各用氧终端，其主管、副管、支管采用不锈钢管（0Cr18Ni9）或无缝铜管，不锈钢管材符合GB/T14976的要求，无缝铜管管材符合YS/T650的要求，并经除油处理，采用对应的套管承插氩弧焊焊接，无泄漏，保证稳压供氧。
系统主管、副管、支管选用：材质及规格大小由用气量计算确定。
进入病房前的管道采用支架和抱箍螺栓固定在医院建筑墙上适当位置。
进入室内的氧气管路根据房间大小及供氧位而具体设计，每个供氧位的供
氧管路均从每个病房的墙角穿过PVC套管，并用铝合金装饰罩罩住下至供氧位置，以保证病房美观。同时，管道在穿墙、穿楼板时加套管，套管两端用石棉封死，穿墙套管两端与墙面平齐。
安装前后对管道内部进行清洗吹除，并进行耐压、气密性试验，保证系统在最高工作压力时每小时的泄漏率远小于0.5%，保证最远管道压力损失小于10%，氧气管内的气体流速不大于10m/s。同时，管道可靠接地，接地电阻小于100Ω。
11、氧气终端
氧气终端是系统末端使用设备，根据工程情况可选择不同类型的终端气口。
终端类型化分：德式、英式、日式、港式等等。
同一类型不同介质终端：接口形式不同、不同颜色区分、文字区分等等。
12、医用设备带
用于支撑固定终端气口、电源插座、床头灯、开关、传呼分机及用于房间气体管道的敷设，在病房中也起到一个装饰作用。主要用于各病房、各种重症监护病房（ICU）、抢救室、洁净手术部、门诊检查、血液透析等。
根据各工程情况不同：可配置不同类型的设备，如：ICU设备带、桥架、吊塔、功能柱等等。
13、系统泄漏率
行业标准YY/T0187-94《医用中心供氧系统通用技术条件》、GB50751-2012《医用气体工程技术规范》规定，供氧系统的小时泄漏率应小于0.5%。
14、验收标准
参照YY/T0187-94《医用中心供氧系统通用技术条件》、GB50751-2012《医用气体工程技术规范》进行竣工验收。
医用中心供氧系统通用技术条件 主题内容与适用范围 本标准规定了医用中心供氧系统(以下简称中心供氧系统)技术要求,试验方法,检验规则,标志,包装,运输和贮存的要求. 本标准适用于医用中心供氧系统.该系统配套于医院新建,扩建,改建工程. 引用标准 GB 191包装储运图示标志 GB 1527拉制铜管 GB 227.不锈钢无缝钢管 GB 2828逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备4i} GB 8982医用氧气 GBJ 235工业管道工程施工及验收规范 GBJ 236现场设备,工业管道焊接工程施工及验收规范 术语 3.1医用中心供氧系统 用于医院集中供氧.由中心供氧站,管道,阀门及终端送氧插头等组成.医用中心供氧系统氧气气源集中在中心供氧站,气源氧气通过减压装置和管道输送到手术室,抢救室,治疗室和各个病房的终端处,提供医疗使用. 3.2中心供氧站 集中存放医院氧气气源的建筑物.中心供氧站供氧方式有;氧气瓶组供氧,液氧供氧及液氧与气瓶组联合供氧,中心供氧站内医用中心供氧系统的设备:氧气瓶供氧由高压氧气瓶,汇流排,减压装置,管道及报警装贵等组成;液氧供氧由液氧罐,汽化器,减压装置,管道及报警装置等组成. 3.3汇流排 适当数量的氧气瓶,管道,阀门和仪表等器件组成. 3.4终端 是指医用中心供氧系统中管道系统的末端.它装有快速接头插座(或一般气体接头),可插入(或连接)氧气湿化器,麻醉机和呼吸机等医疗器械的气体插头. 技术要求 中心供氧站 氧气瓶组供氧的中心供氧站 44.1引国家医药管理局1994一12一19批准1995一05一01实施 YY/T 0187一94 4.1门.1气瓶间 气瓶间应通风良好,室内氧气浓度应小于23肠. 气瓶间及控制间室温为10-38'C.
医院中心供氧与负压吸引系统简介 目的对医院中心供氧与负压吸引系统简单介绍。方法从重要性和组成，结构，管理，氧气负压值安全控制进行介绍。结果中心供氧与负压系统在现代医院对比传统器具极具优势，控制相对安全。结论中心供氧与负压系统以其诸多优点成为以后发展必然趋势。 标签：中心供氧系统；负压吸引系统；设备带；中心供氧站；减压箱；中心吸引站；真空泵 很长时间以来，医院的医用氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。这些都给医院使用、患者医治带来很多不便。现在，很多医疗场所都在使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，更大大降低了氧气使用的风险，安全可靠。可用于病房，手术室，高压氧仓等使用。 1 系统原理 医用中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过专用管道输入用气终端，一般为设备带（图1），治疗带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。 2 系统组成 医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成（图2）。 气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。 气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其高效节能受到广泛使用。 控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。 减压装置：由于直接从气化器输入管道中的氧气压力（一般在0.6～1.0MPa）比大多使用科室实际需要的氧气压力（一般在0.35～0.6MPa）高，氧气由供氧管道到达各科室后需要有减压装置将压力降低，以适应实际使用需要。 供氧管道从控制装置出口开始通过管道输送至各使用终端，一般由铜管、铝管、不锈钢制成。
医用中心供氧系统项目工作指南 该项目为境内第二类医疗器械由省级（食品）药品监督管理局审查，批准后发给医疗器械注册证书。开发此项目主要有两大部分工作内容，一是技术上要搞懂吃透，严格按照相关国行标准开展工作，二是医疗器械注册及相关专业的资质申报，具体内容如下： 一、国行主要标准 （一）、技术标准 1、YY/T0187-94 医用中心供氧系统通用技术条件 2、GB150-1998 钢制压力容器 3、GB2270 不锈钢无缝钢管 4、GB3836.4-2000 爆炸性气体环境用电气设备第4部分:本质安全型“i” 5、GB50016-2006 建筑设计防火规范 6、GB50030-1991 氧气站设计规范 7、GB50235-1997 工业金属管道工程施工及验收规范 8、GB50236-1998 现场设备、工业管道焊接工程施工及验收规范 9、GB8982-1998 医用氧气 10、GB/T14976-1994 流体输送用不锈钢无缝钢管 11、GB/T1527-2006 铜及铜合金拉制管 12、GB/T191-2008 包装储运图示标志 13、GB/T3091-2001 低压流体输送用镀锌焊接钢管 14、GB50316-2000工业金属管道设计规范 （二）、管理类标准 1、TSG Z0001—2004特种设备安全技术规范制定程序导则 2、TSG Z0004-2007特种设备制造安装改造维修质量保证体系基本要求 3、TSG Z0005-2007特种设备制造安装改造维修许可鉴定评审细则
4、TSG R1001-2008 压力容器压力管道设计许可规则 5、TSG R3001-2006 压力容器安装改造维修许可规则 6、TSG D3001-2006 压力管道安装改造维修许可规则 8、YY-T0287-2003医疗器械+质量管理体系+用于法规的要求 9、特种设备安全监察条例 10、医疗器械生产企业监督管理办法 11、医疗器械注册管理办法 12、医疗器械标准管理办法 二、技术工作内容 （一）、根据用户条件进行系统流程设计、管路设计。 1、氧站设计：液氧贮罐、汽化器及管子规格的计算，确定最佳流程。 2、管网设计：如果有建筑图，则要进行管网的设计。 3、安全和报警装置的设计。 4、控制系统设计。 5、用氧终端的设计。 （二）、产品技术文件 1、使用维护说明书。 2、安全技术规范。 3、产品标准 4、检验规程 5、操作规程 6、生产工艺文件 7、作业指导书等。
医院中心供氧与负压吸引系统简介 很长时间以来，医院的医用氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。这些都给医院使用、患者医治带来很多不便。现在，很多医疗场所都在使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，更大大降低了氧气使用的风险，安全可靠。可用于病房，手术室，高压氧仓等使用。 1 系统原理 医用中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过专用管道输入用气终端，一般为设备带（图1），治疗带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。 2 系统组成 医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成（图2）。 气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。 气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其高效节能受到广泛使用。
控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。 减压装置：由于直接从气化器输入管道中的氧气压力（一般在0.6～1.0MPa）比大多使用科室实际需要的氧气压力（一般在0.35～0.6MPa）高，氧气由供氧管道到达各科室后需要有减压装置将压力降低，以适应实际使用需要。 供氧管道从控制装置出口开始通过管道输送至各使用终端，一般由铜管、铝管、不锈钢制成。 3 终端 终端一般大多连接设备带，设备带上设有氧气插拔式自封快速接头，接头可连接氧气湿化器、呼吸机等，方便快捷且多元化使用。 移动式终端由输送管道连接软管使用。可在房间内自由移动，适合手术室、ICU、NICU等。 吊塔式终端有升降式和固定式两种，一般由屋顶固定吊下，配备有氧气、麻醉气体等各种气源，以及各种电源接口，适合手术室、ICU、NICU等。 调压配气机，可数字化调压调流医用气体，同样适合手术室、ICU、NICU等。 也可通过管道连接供高压氧舱等使用。 4 报警装置 报警装置安置在值班人员24h都在的地方，当中心供氧系
医用中心吸引系统、医用中心供氧系统产品技术审评规范（2016年版）（征求意见稿） 本规范旨在指导和规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，帮助审评人员理解和掌握该类产品原理/机理、结构、性能、预期用途等内容，把握技术审评工作基本要求和尺度，对产品安全性、有效性作出系统评价。 本规范所确定的核心内容是在目前的科技认识水平和现有产品技术基础上形成的。因此，审评人员应注意其适宜性，密切关注适用标准及相关技术的最新进展，考虑产品的更新和变化。 本规范不作为法规强制执行，不包括行政审批要求。但是，审评人员需密切关注相关法规的变化，以确认申报产品是否符合法规要求。 一、适用范围 本规范适用于医用中心吸引系统、医用中心供氧系统。《医疗器械分类目录》中管理类别为Ⅱ类，分类代号为6856。 二、技术审查要点 （一）产品名称的要求 根据《医疗器械分类目录》，产品名称为医用中心吸引系统、医用中心供氧系统。 （二）产品的结构组成 1.中心吸引系统
（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头组成。 （2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。 （3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一般接头)，插入(或连接)防止液体倒流吸引装置等。 2.中心供氧系统 （1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头组成。 （2）中心供氧站为集中存放医院氧气气源的建筑物。 供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。 氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。 液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。 制氧机供氧由制氧机、储气装置、管道及报警装置等组成。 （3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。 （4）终端由快速接头插座(或一般气体接头)，可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。 (三)产品工作原理 医用中心吸引系统。医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。
医用中心吸引系统、医用中心供氧系统产品技术审评规范,2016年版,,征求意见稿, 本规范旨在指导和规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作～帮助审评人员理解和掌握该类产品原理/机理、结构、性能、预期用途等内容～把握技术审评工作基本要求和尺度～对产品安全性、有效性作出系统评价。 本规范所确定的核心内容是在目前的科技认识水平和现有产品技术基础上形成的。因此～审评人员应注意其适宜性～密切关注适用标准及相关技术的最新进展～考虑产品的更新和变化。 本规范不作为法规强制执行～不包括行政审批要求。但是～审评人员需密切关注相关法规的变化～以确认申报产品是否符合法规要求。 一、适用范围 本规范适用于医用中心吸引系统、医用中心供氧系统。《医疗器械分类目录》中管理类别为?类～分类代号为6856。 二、技术审查要点 ,一,产品名称的要求 根据《医疗器械分类目录》～产品名称为医用中心吸引系统、医用中心供氧系统。 ,二,产品的结构组成 1.中心吸引系统 ,1,中心吸引系统主要由中心吸引站、管道、阀门及终端插头组成。 ,2,中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。
,3,中心吸引系统管路的末端～即输向患者的一端～连有快速接头(或一般接头)～插入(或连接)防止液体倒流吸引装臵等。 2.中心供氧系统 ,1,中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头组成。 ,2,中心供氧站为集中存放医院氧气气源的建筑物。 供氧方式有:氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。 氧气瓶组供氧由高压氧气瓶、汇流排、减压装臵、管道及报警装臵和安全阀, 或释压阀,等组成。 液氧供氧由液氧罐、汽化器、减压装臵、管道及报警装臵等组成。 制氧机供氧由制氧机、储气装臵、管道及报警装臵等组成。 ,3,汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装臵、仪表和切 换装臵等器件组成。 ,4,终端由快速接头插座(或一般气体接头)～可插入(或连接)氧气湿化吸入 器、麻醉机和呼吸机等医疗器械的气体插头组成。 (三)产品工作原理 医用中心吸引系统。医用中心吸引系统的负压源是中心吸引站的真空泵机组～通过真空泵机组的抽吸使吸引系统管路达到所需负压值～在手术室、抢救室、治疗室和各个病房的终端处产生吸力～提供医疗使用。 医用中心供氧系统。医用中心供氧系统的氧气气源集中在中心供氧站～气源氧气通过减压装臵和管道输送到手术室、抢救室、治疗室和各个病房的终端处～提供医疗使用。 ,四,注册单元划分的原则和实例 医用中心吸引系统、医用中心供氧系统应分别申请注册。 ,五,产品适用的相关标准

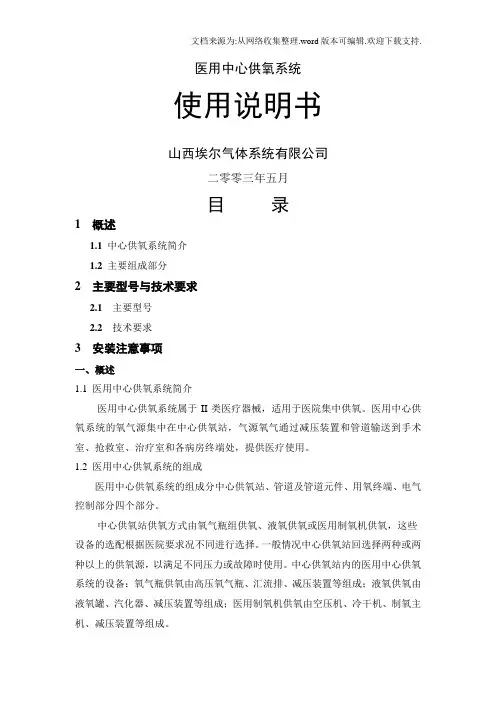

医用中心供氧系统 使用说明书 山西埃尔气体系统有限公司 二零零三年五月 目录 1概述 1.1中心供氧系统简介 1.2主要组成部分 2 主要型号与技术要求 2.1主要型号 2.2技术要求 3安装注意事项 一、概述 1.1 医用中心供氧系统简介 医用中心供氧系统属于II类医疗器械，适用于医院集中供氧。医用中心供氧系统的氧气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各病房终端处，提供医疗使用。 1.2 医用中心供氧系统的组成 医用中心供氧系统的组成分中心供氧站、管道及管道元件、用氧终端、电气控制部分四个部分。 中心供氧站供氧方式由氧气瓶组供氧、液氧供氧或医用制氧机供氧，这些设备的选配根据医院要求况不同进行选择。一般情况中心供氧站回选择两种或两种以上的供氧源，以满足不同压力或故障时使用。中心供氧站内的医用中心供氧系统的设备：氧气瓶供氧由高压氧气瓶、汇流排、减压装置等组成；液氧供氧由液氧罐、汽化器、减压装置等组成；医用制氧机供氧由空压机、冷干机、制氧主机、减压装置等组成。
供氧管道是指医院中心供氧站到各病区、各楼层、各病房的氧气管道系统；主要包括供氧管道和一些管道元件，如：管道阀门、三通、弯头、活接头等。 用氧终端终端是指病房、手术室吸氧插接接头。 电气控制部分指的是整个中心供氧系统的电气控制部分，具备超压、欠压报警功能等。 二、主要型号与技术要求 2.1 主要型号与性能参数 我公司生产的医用中心吸引系统的型式代号为：AYO A：代表埃尔公司产品； Y：代表医用系列产品； O：代表中心供氧； 2.2 技术要求 氧气瓶组供氧汇流排，必须设两组（或多组）气瓶交替供氧，采用自动或手动切换； 在氧气汇流排的减压器前，应安装小于25μm滤孔的过滤器； 大于500L的液氧罐，应放在室外； 中心供氧系统使用管道要求材质为脱氧铜管、纯铜管和不锈钢管； 氧气管道直径应保证使用麻醉机、呼吸机和其他医疗器械的终端处压力不低于0.4MPa；普通病房终端处的压力不低于0.2MPa。 终端应采用快速接头（或一般气体接头），氧气快速接头应区别其他快速接头，以防止插错； 每个终端的流量应不小于10L/min； 各病区、各楼层、各病房应设有检修阀； 三、安装注意事项 凡是用氧气的管道、管件、仪表、阀门和其他一切接触氧气的附件，都必须事先进行脱脂，脱脂后管道用不含油空气吹净； 管道焊接时不锈钢管采用氩弧焊接，焊丝采用H0Cr18Ni9；铜管采用银基焊，焊料选用HIAgCu30-25或强度与气密可满足本标准要求的其他钎料。 各种氧气阀门，必须具有有效的产品检验合格证，或经阀门密封试验合格后才能够安装在管道上；
附件3： 医用中心吸引系统、医用中心供氧系统产品技术审评规范 （2009版） 根据《医疗器械注册管理办法》（国家食品药品监督管理局令第16号）的要求并结合医用中心吸引系统、医用中心供氧系统产品的特点，为规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，特制定本规范。 一、适用范围 本规范所适用的产品范围为二类医疗器械产品医用中心吸引系统、医用中心供氧系统(II-6856)。 二、技术审查要点 (一)产品名称的要求 产品名称为：医用中心吸引系统、医用中心供氧系统 (二)产品工作原理 1.医用中心吸引系统。医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。
2.医用中心供氧系统。医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装臵和管道输送到手术室、抢救室、治疗室和各个病房的终端处，提供医疗使用。 (三)产品的结构组成 1.中心吸引系统 （1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头等组成。 （2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。 （3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一般接头)，插入(或连接)防止液体倒流吸引装臵等。 2.中心供氧系统 （1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。 （2）中心供氧站为集中存放医院氧气气源的建筑物。 供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。 氧气瓶组供氧由高压氧气瓶、汇流排、减压装臵、管道及报警装臵和安全阀（或释压阀）等组成。
医用中心供氧系统介绍 医用中心供氧系统适用于在医院将中心供氧站输出的氧气通过管道系统输送到手术室、抢救室、治疗室和各个病房终端处，供医疗使用。从根本上改变传统的气瓶分散供氧方式，具有使用安全、管理方便、经济效益好以及减轻医护人员劳动强度等特点，是现代化医院必备的理想医用设备。 医用氧气气源应由主气源、备用气源和应急备用气源组成。备用气源应能自动投入使用，应急备用气源应设置自动或手动切换装置。 医用氧气供应源可采用以下三种方式及组合： 一、医用液氧贮槽供应源 二、医用分子筛制氧机供应源 三、医用氧气钢瓶汇流排供应源 中心供氧系统主要技术参数：
中心供氧系统流程图：
一、医用液氧贮槽供应源 医用液氧贮罐供应源应由医用液氧贮罐、汽化器、减压装置等组成。医用液氧贮罐供应源的贮罐不宜少于两个，并应能切换使用。 注：医用液氧贮槽作气源时，考虑主用和备用，通常配置两台液氧贮槽，一主一备。目前，国内医院设置的液氧中心站通常采用两台低温液氧贮槽（一主一备。 工作方式：液氧通过汽化器汽化成气体后经管道送至分气缸再到各主道、副管道、支管道、直至终端用氧处。（见上流程图） 1、医用液氧贮槽 用于储存低温（-183℃）液态氧的储存压力容器，俗称液氧罐，或液氧贮槽，为供氧系统提供液氧。其结构为双层固定真空粉末绝热，内筒材质采用不锈钢，夹层为珠光砂（真空保温作用），外筒材质为优质碳素钢。符合GB18442-2011《固定式真空绝热深冷压力容器》和 GB150-2011《压力容器》的要求。 工作压力：1.6 MPa、0.8 MPa（压力可选） 有效容积：2.85m3、3.5m3、5m3、7m3、8.5m3、10m3、15m3、20m3、30m3、40m3、50m3（容积选择根据医院规模定） 液氧站为独立的建筑，最小建筑面积为50平方米，液氧罐、汽化器为露天设置，液氧站房应设置简易防雨、防雪、防静电、防雷电处理，周围设置不锈钢护栏。 使用的氧气质量符合GB8982-98的医用氧标准，满足中国药典2005版中关于“氧”的标准说明。
医用中心供氧系统介绍医用中心供氧系统适用于在医院将中心供氧站输出的氧气通过管道系统输送到手术室、抢救室、治疗室和各个病房终端处，供医疗使用。从根本上改变传统的气瓶分散供氧方式，具有使用安全、管理方便、经济效益好以及减轻医护人员劳动强度等特点，是现代化医院必备的理想医用设备。 医用氧气气源应由主气源、备用气源和应急备用气源组成。备用气源应能自动投入使用，应急备用气源应设置自动或手动切换装置。 医用氧气供应源可采用以下三种方式及组合： 一、医用液氧贮槽供应源 二、医用分子筛制氧机供应源 三、医用氧气钢瓶汇流排供应源 中心供氧系统主要技术参数：
中心供氧系统流程图：
一、医用液氧贮槽供应源 医用液氧贮罐供应源应由医用液氧贮罐、汽化器、减压装置等组成。医用液氧贮罐供应源的贮罐不宜少于两个，并应能切换使用。 注：医用液氧贮槽作气源时，考虑主用和备用，通常配置两台液氧贮槽，一主一备。目前，国内医院设置的液氧中心站通常采用两台低温液氧贮槽（一主一备。 工作方式：液氧通过汽化器汽化成气体后经管道送至分气缸再到各主道、副管道、支管道、直至终端用氧处。（见上流程图） 1、医用液氧贮槽 用于储存低温（-183℃）液态氧的储存压力容器，俗称液氧罐，或液氧贮槽，为供氧系统提供液氧。其结构为双层固定真空粉末绝热，内筒材质采用不锈钢，夹层为珠光砂（真空保温作用），外筒材质为优质碳素钢。符合GB18442-2011《固定式真空绝热深冷压力容器》和 GB150-2011《压力容器》的要求。 工作压力： MPa、 MPa（压力可选） 有效容积：2.85m3、3.5m3、5m3、7m3、8.5m3、10m3、15m3、20m3、30m3、40m3、50m3（容积选择根据医院规模定） 液氧站为独立的建筑，最小建筑面积为50平方米，液氧罐、汽化器为露天设置，液氧站房应设置简易防雨、防雪、防静电、防雷电处理，周围设置不锈钢护栏。 使用的氧气质量符合GB8982-98的医用氧标准，满足中国药典2005版中关于“氧”的标准说明。 2、空温式汽化器 汽化器采用空温式结构，通过空气与铝翅片中的液态氧进行热交换，不用消耗水电等能源，通过大气的自身温度从而将液态氧汽化为气态氧。 工作压力： MPa 空温汽化量：30Nm3/h、50Nm3/h、100Nm3/h、150Nm3/h、200Nm3/h、250Nm3/h、300Nm3/h（汽化量大小选择根据医院规模定） 工作介质：高纯度低温液体(氧) 环境温度：-30℃～50℃ 结构形式：铝翅片空温式 3、氧气减压装置
医用中心供氧系统组成部分及相关技术指标 一：中心供氧站 中心供氧站由气瓶组、汇流排、自动切换控制台（也可手动）、安全阀、报警装置等设备组成。当使用气瓶组成供氧气源时，气瓶分为两组，一组工作，一组备用；当一组瓶内氧气压力到某一规定值时，自动切换控制台进行自动切换，备用气瓶组连续供氧； 二：安全和报警装置 由安全阀和声光电子报警装置组成。当中心站整个管理系统输出压力高于或低于额定值时，它会及时发出声、光信号、招呼工作人员更换气瓶及警示采取措施，直到系统正常。另每房间，每楼层均设截止阀。 三：床头终端设备带 各种气体终端、医用传呼、电源、插座、床头灯全部安装在设备带上。面板采用全新的高级铝合金，表面采用粉末喷涂，使病房更上档次。 经二级减压后的氧气由管道输送到各病房床头的终端，终端上装有自封快速接头连接湿化瓶。使用时，只要将湿化瓶往终端插孔上插，氧气就源源不断的输送给病人，不用时，只要轻轻一拨，气源就自动切断，停止送氧。使用十分方便。 四：氧压监视装置 氧压监视盒可安装在值班室、护士站，压力表指示出本病区氧气值，当值班人员发现氧压异常时，可以及时报告总站，迅速维修。还备有便携式监视盒，可供随时监测终端压力。 五：主要技术指标与特点 1）最大供氧量：40m3/h，日供氧量不小于70瓶/日。 2）末端输出压力：0.4~0.7Mpa(可调）。
3）系统小时漏率不大于0.2%。 4）病床终端数量不限，不论终端多少均满足终端压力、流量要求。 5）氧气瓶组自动切换、声光报警。也可另接液氧互配装置。 6）终端用插拨式自封快速接头，操作方便可靠。 7）主要设备采用双路设计，可以不停气进行检修和维修。 六：与传统使用的氧气瓶供氧相比，中心供氧系统有如下优点 1）高压气瓶不进入病房，因而病房卫生、整洁、安全。 2）不需要再将气瓶搬上搬下，减轻了医护人员的劳动强度。 3）供氧压力稳定，流量充足，操作简便，病人使用方便。 4）改善了手术室的卫生环境与工作环境，手术用氧方便卫生。 5）提高了病房护理设备及器具的升级档次，增加医院效益。 负压病房 负压病房也是WHO在规定抢救非典病人时特别强调的一个重要条件，但是国内的很多家医院都难以达到这个水平。所谓负压病房是指在特殊的装置之下，病房内的气压低于病房外的气压，这样的话，从空气的流通来讲，就只能是外面的新鲜空气可以流进病房，病房内被患者污染过的空气就不会泄露出去，而是通过专门的通道及时排放到固定的地方。做为燃煤发电厂锅炉进风排风净化可简单些。这样病房外的地方就不会被污染，从而减少了医务人员被大量感染的机会，这种病房最适合抢救类似非典这样的呼吸道传染性疾病病人。

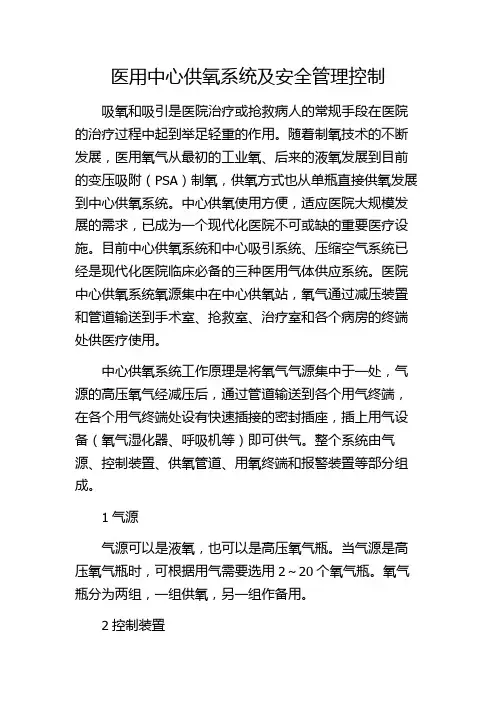

医用中心供氧系统及安全管理控制 吸氧和吸引是医院治疗或抢救病人的常规手段在医院的治疗过程中起到举足轻重的作用。随着制氧技术的不断发展，医用氧气从最初的工业氧、后来的液氧发展到目前的变压吸附（PSA）制氧，供氧方式也从单瓶直接供氧发展到中心供氧系统。中心供氧使用方便，适应医院大规模发展的需求，已成为一个现代化医院不可或缺的重要医疗设施。目前中心供氧系统和中心吸引系统、压缩空气系统已经是现代化医院临床必备的三种医用气体供应系统。医院中心供氧系统氧源集中在中心供氧站，氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处供医疗使用。 中心供氧系统工作原理是将氧气气源集中于一处，气源的高压氧气经减压后，通过管道输送到各个用气终端，在各个用气终端处设有快速插接的密封插座，插上用气设备（氧气湿化器、呼吸机等）即可供气。整个系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。 1气源 气源可以是液氧，也可以是高压氧气瓶。当气源是高压氧气瓶时，可根据用气需要选用2～20个氧气瓶。氧气瓶分为两组，一组供氧，另一组作备用。 2控制装置
