无源光分路器技术要求
1 范围
本标准规定了无源光分路器（简称光分路器）封装、工作环境、使用寿命、材料、功能和性
能等技术要求以及标识、包装、运输及贮存等要求。
本标准适用于接入网用无源光分路器系列产品。
2 规范性引用文件
下列文件中的条款通过本企业技术标准的引用而成为本企业技术标准的条款。凡是注日期的
引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，
鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用
文件，其最新版本适用于本标准。
GB/T 5169.7-2001 电工电子产品着火危险试验试验方法扩散型和预混合型
火焰试验方法
SJ/T 11364-2006 电子信息产品污染控制标识要求 YD/T 979-2009 光纤带
技术要求和检验方法 YD/T 1117-2001 全光纤型分支器件技术条件
YD/T 1272.1-2003 光纤活动连接器第1部分：LC型 YD/T 1272.3-
2005 光纤活动连接器第3部分：SC型YD/T 1272.4-2007 光纤活动连接器第4部分：FC型
YD/T 2000.1-2009 平面光波导集成光路器件第1 部分：基于平面光
波导
（PLC）的光功率分路器
ITU-T G.657 接入网用抗弯损失单模光纤光缆的特性
GR-1209-CORE Generic Requirements for Passive Optical Components
GR-1221-CORE Generic Reliability Assurance Requirements
for Passive
Optical C o m p onents
3 缩略语
下列缩略语适用于本标准：
EPON Ethernet Passive Optical Network 以太网无源光网络
FBT Fused Biconical Taper 光纤熔融拉锥
FTTH Fiber To The Home 光纤到户
FTTx Fiber To The X 光纤接入
GPON Gigabit Passive Optical Network 吉比特无源光网络
ODF Optical Distribution Frame 光纤配线架
ODN Optical Distribution Network 光分配网络
OLT Optical Line Terminal 光线路终端设备
ONU Optical Network Unit 光网络单元
PLC Planar Lightwave Circuit 平面光波导
SNI Service Network Interface 业务网络接口
UNI User Network Interface 用户网络接口
4 光分路器在ODN 中的位置
光分配网ODN是光接入网的关键部分，是由光分路器、光纤光缆和光配线产品等组成，其中光分路器是ODN中的核心器件，在网络中的位置如图1所示，其主要作用是为网络侧 OLT 和用户侧ONU提供光媒质传输通道。光分路器在PON网络中的部署可以是一级，也可以是多级，OLT经过一级或多级光分路器分光至各个ONU。
图1 光分路器在ODN 中的位置
5 产品分类
用于PON网络的光分路器按功率分配形成规格来看，光分路器可表示为M×N，也可表示为M：N。M表示输入光纤路数，N表示输出光纤路数。在FTTx系统中，M可为1或2，N 可为2、4、8、16、32、64、128等。本标准统一用M×N表示。
光分路器可以是均匀分光，也可以是不均匀分光；本标准重点规定均匀分光。根据制作工艺，光分路器可分为熔融拉锥（FBT）光分路器和平面光波导（PLC）光分
路器两种类型，本标准从应用角度出发，均匀分光光分路器应采用PLC工艺，不均匀分光光分路器可采用PLC或FBT工艺。
6 封装要求
光分路器设备封装应经济高效、坚固且结构紧凑，设备内部光纤应保证一定的盘纤半径，保证盘绕的光纤不受损伤，所有器件应固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。
6.1 封装方式
本标准主要定义下列五种封装结构的光分路器，以适应不同的安装设施和安装环境，不同封装光分路器的外形、尺寸应符合附录A要求。
表1 光分路器封装方式
本标准执行。
6.2 适配器要求
光分路器的适配器应根据需要选择SC、FC、LC等类型，为减小设备体积，节省安装空间，光分路器可采用LC适配器。技术条件应分别符合YD/T 1272.3-2005（SC型）、
YD/T1272.4-2007（FC-UPC型、FC-APC型）、YD/T 1272.1-2003（LC型）等标准的相关规定。端面以UPC为主，APC端面适配器主要在承载模拟CATV信号时采用。
6.3 引出尾纤要求
盒式光分路器的引出尾纤应采用Φ2mm光缆，微型光分路器的引出尾纤应采用Φ0.9mm
光缆或Φ0.25mm光纤。尾纤中的光纤应符合ITU-T G.657A标准。不带插头的Φ0.25mm光纤型光分路器，输出端应采用8芯一组的光纤带，光纤带技术条
件应符合YD/T 979-2009标准的相关规定，光纤带色谱应按照YD/T 979-2009要求排列，具体见表2。分光比大于8的光分路器需要采用多组光纤带，应在每组光纤带尾部贴上标签，区分每组光纤带。
表2 光纤带色谱要求
7 工作环境及使用寿命要求
7.1 工作温度
光分路器设备应能在-40~+85摄氏度正常工作。如果光分路器设备部署在高寒地区时，也应能在部署地点的温度范围内正常工作。
7.2 储藏温度
光分路器设备应能在-40~+85摄氏度范围可较长期存放，不影响设备性能。
7.3 工作气压
光分路器设备应能在62~106Kpa的大气压环境下正常工作。
7.4 工作湿度
光分路器设备应能在相对湿度为95%以下环境均可正常工作。
7.5 使用寿命
光分路器设备预期使用寿命应不小于25年。
8 材料要求
光分路器所有零件采用的材料应具有防腐功能，如该材料无防腐性能应做防腐处理；其物理、化学性能必须稳定，并与相关连接材料如光缆护套、尾纤护套相容。为防止腐蚀和其他损害，这些材料还必须与其他设备中所常用的材料相容。
光分路器如有采用工程塑料，其燃烧性能应符合GB/T 5169.7-2001标准中试验A的要求。
9 功能及性能要求
9.1 工作波长要求
考虑到PON网络应用需求，包括EPON/GPON、10G PON、ODN在线测试等的波长要求，光分路器应支持1260nm～1650nm工作波长。
9.2 光学性能要求
在工作温度范围内均匀分光的光分路器设备（含插头）应满足表3的光性能指标要求。
表3 均匀分光的光分路器光性能要求单位：dB
注 1：不带插头光分路器的插入损耗在上面要求的基础上减少不小于 0.2dB，其它指标要求相同；
注 2：2xN 均匀分光的光分路器的插入损耗在上面要求的基础上增加不大于 0.3dB，端口插损均匀性是指同一个输入端口所对应的输出端口间的一致性，其它指标要求相同；
注 3：插入损耗在1260~1300,1600~1650nm 波长区间最大插入损耗在上面要求基础上增加 0.3dB；
注 4：128 分光比性能指标暂定；
注 5：工作波长、插入损耗、回波损耗、方向性测试方法按照 YD/T 1117-2001 中第六章进行；
注 6：波长间插损均匀性测试方法如下：在 1260～1650nm 波长范围内，以单位波长输出功率>-22dBm/nm ， 全
光谱总输出功率>6dBm 的光功率注入光分路器 30 分钟，监测在此注入条件下波长间插入损耗均匀性。
在工作温度范围内典型非均匀分光的光分路器设备（含插头）插损要求如下，其他指标
应满足表3要求。
表4
典型非均匀分光的光分路器光性能要求
单位：dB
9.3 环境性能要求
光分路器设备应能通过表5中规定的环境性能试验要求，同时应满足表3光性能指标要 求。
表5光分路器的环境性能试验要求单位：dB
，
Ta
+23
1
Tb
9.4 机械性能要求
光分路器设备应能通过表6中规定的机械性能试验，同时应满足表3光性能指标要求。
表6光分路器的机械性能要求单位：dB
9.5 环境寿命要求
光分路器产品应能满足表7中规定的环境寿命要求，同时应满足表3光性能指标要求。
表7
光分路器的环境寿命要求
单位：dB
注1：温度循环测试按下图所示的温度变换曲线，一次循环8h ，500次循环。
Tb
9.6 裸器件高压高温高湿试验性能要求
为确保光分路器设备在各种应用环境下的高可靠性和使用寿命，光分路器核心裸器件 （不带插头型微型封装，250um 尾纤）产品应能通过高压高温高湿试验。 要求光分路器在2个大气压、110℃高温、相对湿度90％的条件下持续96小时后，分光比
为32及以下的光分路器插入损耗变化量≤0.5d B ，分光比为32以上的光分路器插入损耗变化 量≤0.7d B 。
9.7 高功率传输性能要求
目前，PON系统大分路比应用趋势越来越明显，在大分路比应用情况下，分路器可能需要承受更高的光功率注入，光分路器应具有优越的高功率传输性能，以保证在高功率注入情
况下xPON系统传输性能的稳定性。要求在主干光纤1550nm波长上以100mW（20dBm）的光功率注入光分路器1小时，监测
高功率注入条件下插入损耗变化情况，应确保最大插入损耗在本标准中表3规定的范围内，且试验前后插损变化量≤0.5d B。
10 标识、包装、运输和贮存
10.1 标识
光分路器设备出厂时应包含永久性标识，光分路器的标识应包括但不限于下列要求：
1）在光分路器的顶部，应提供认可的激光警告标识。
2）光分路器都应打上中国铁通的LOGO，同时应打上厂商的LOGO。
3）光分路器表面应印有产品标识（PN）及产品序列号（SN）：
a）产品标识应包括：供应商的名字、生产工艺、分光比、封装方式、成端方式、插头类型、尾纤光纤类型、尾纤长度。具体要求见附录B.1。
b）产品序列号应包括：出厂时间（年月）、当月生产序列号。具体要求见附录
B.2。
4）在光分路器的端口应进行永久标识：光分路器的光纤输入、输出端口应提供永久性的顺序标识，盒体还应粘贴有用户端子表，端子表内应有端口编号和用户编号。
10.2 包装
光分路器设备应用盒子包装好，包装内应有产品性能指标测试数据，包装盒上应标有产品名称、规格型号、生产厂家，执行标准号。按SJ/T 11364-2006 要求打印环保标志。
10.3 运输
当光分路器设备需要长途运输时，需用木箱或硬纸箱作外包装，在箱上写明不能大力抛甩、碰、压，应有防雨防潮标志，以免损坏产品。
10.4 贮存
光分路器设备应放置在-40℃～+85℃温度、湿度＜40%RH 范围以内的非暴露环境中。
附录A 无源光分路器封装要求
（规范性附录）
光分路器设备封装应经济高效、坚固且结构紧凑，设备内部光纤应保证一定的盘纤半径，保证盘绕的光纤不受损伤，所有器件应固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。
A.1 盒式封装盒式封装光分路器直接出Φ2.0mm尾纤插头。
盒式封装光分路器外形、尺寸要求：
1) 1/2×2/4/8/16/32盒式光分路器盒体最大尺寸为130mm×80mm×18mm；
2) 1/2×64盒式光分路器盒体最大尺寸为130mm×80mm×29mm；
3) 1×128盒式光分路器盒体最大尺寸暂定为200mm×150mm×40mm。
A.2 机架式封装机架式封装光分路器应提供光纤适配器，适合19英寸标准机架安装，并配合导纤装置使
用。
机架式封装最大尺寸要求为483mm×44.5mm×260mm。
A.3 微型封装微型封装光分路器分为不带插头型、带插头型：
1) 不带插头型：
不带插头型输入输出均为Φ0.25mm尾纤，输出为8芯一组的光纤带，其最大封装尺寸要求如下：
a) 1/2×2/4/8/16/32/64光分路器:70mm×12mm×6mm；
b) 1/2×128光分路器尺寸待定。
2) 带插头型：带插头型输入输出均为Φ0.9mm尾纤端子，其最大封装尺寸要求如下：
a) 1/2×2/4/8/16光分路器:70mm×12mm×6mm；
b) 1/2×32光分路器：80mm×20mm×6mm；c) 1/2×64光分路器：100mm×40mm×6mm；d)
1/2×128光分路器尺寸待定。
A.4 托盘式封装托盘式封装光分路器，提供光纤适配器，配合导纤装置使用。
托盘式封装外形和尺寸应满足《光缆交接箱技术要求》和《光纤配线架技术要求》中12芯熔配一体化托盘要求，占用托盘位置要求如下：
a) 1/2×2/4/8/16分路器托盘占用1个12芯一体化托盘空间；
b) 1/2×32/64分路器托盘占用2个12芯一体化托盘空间，其中1/2×64光分路器托盘采用LC适配器；
c) 1/2×128光分路器待定。
A.5 插片式封装插片式封装光分路器，提供光纤适配器，安装在分光分纤盒、光缆交接箱、ODF架等内
置的插箱，配合导纤装置使用。
插片式光分路器基本插片单元的外形尺寸应为130mm×100m m×25mm、占1个槽位。光分路比为16以上的插片式光分路器应占用L个槽位（L≥2），尺寸应为130mm×100mm×（26×L
-2）mm。常用的光分路器的外形尺寸可参考表8，但不限于表8，可以采用紧凑排列方法，但必须保证操作的便利性。
表8 常用插片式封装光分路器参考外形尺寸
附录B 无源光分路器标识要求
（规范性附录）
B.1 产品编号（PN）
产品标识应包括：供应商的名字、生产工艺、分光比、封装方式、成端方式、插头类型、尾纤光纤类型、尾纤长度；
企业代码：最多4位
生产工艺：
P＝PLC F＝FBT
分光比：
1002＝1×22002＝2×2
1004＝1×42004＝2×4
1008＝1×82008＝2×8
1016＝1×162016＝2×16
1032＝1×322032＝2×32
1064＝1×642064＝2×64
1128＝1×1282128＝2×128
封装方式：
B＝盒式封装 R＝机架式封装M＝微型封装式T= 托盘式封装P= 插片式封装
成端方式：
F＝带插头尾纤型N＝不带插头尾纤型 A＝适配器型
插头类型：尾纤
类型：
SU＝SC/UPC SA＝SC/APC FU＝FC/UPC FA＝FC/APC LU＝LC/UPC LA＝LC/APC
Φ0.25＝0.25mm 裸纤Φ0.9＝0.9mm 松套管Φ2.0＝2.0mm 松套管
Φ3.0＝3.0mm 松套管
输入尾纤长度：输出尾纤长度：05＝0.5米15＝1.5米20＝2 米XX＝定制长度
05＝0.5米15＝1.5米20＝2 米XX＝定制长度
例：P N码XXX X-P-1008-B-F-SU-Φ2.0-10-20 表示XXXX公司生产的PLC型1×8的盒式封装，尾纤成端，端子类型为SC/UPC的光分路器，
尾纤采用2.0mm松套管，输入尾纤长度1米，输出尾纤长度2米。
B.2 产品序列号（SN）产品序列号应包括：出厂时间（年月）、当月生产序列号。
S N＝年份-月份-当月生产序列号
例：S N码 10-04-000005
表示2010 年4 月生产，当月生产序列号是 000005。
10kV户外电缆分支箱订货 技术协议 （需方）： （供方）
1.总则 2.遵循的主要标准 我方遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。如果我方有自已的标准或规范，提供标准代号及其有关内容，并经需方同意后采用，但原则上采用更高要求的标准。 我方提供的产品满足本技术条件书规定的技术参数和要求以及如下的专用标准： GB 3804-2004 《3～63kV交流高压负荷开关》 DL/T 791-2001 《户内交流充气式开关柜选用导则》 GB/T 12706.4-2002《额定电压1kV(Um=1.2kV)～35kV(Um=40.5kV)挤包绝缘力电缆及 附件第4部分:额定6kV(Um=7.2kV) ～35kV(Um=40.5kV电力电缆 附件试验要求》 JB/T 8144.1-1995 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 3906-2004 《3.6～40kV交流金属封闭开关设备》 GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》 DL/T 593-1996 《高压开关设备的共用订货技术导则》 DL/T 404-1997 《户内交流高压开关柜订货技术条件》 IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》3.主要技术条件 3.1 环境条件 3.1.1 周围空气温度 最高温度：55℃ 最热月平均温度： 35℃ 最低温度：-40℃ 最大日温差： 25K 3.1.2海拔高度：≤2O00m 3.1.3 环境湿度 日平均相对湿度≤95%
日平均水蒸汽压力值不超过2.2kPa 月平均相对湿度≤90% 月平均水蒸汽压力值不超过2.2kPa 3.1.4 地震烈度：8度 3.1.5安装场所：户外 3.2 工程条件 3.2.1 系统概况 a. 系统额定电压：12kV b. 系统额定频率：50Hz c. 系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。 3.2.2 新建或扩建工程。 3.3 设备的主要参数 本次我方提供的电缆分支箱，其技术参数除满足遵循的主要标准外，还满足以下要求:
分光器框架招标技术文件
1. 概述 本技术规范书引用YD/T 1117-2001《全光纤型分支器件技术条件》、GR-1209-CORE《光无源器件总规范》、GR-1221-CORE《光无源器件可靠性测试规范》、YD/T 1272.3-2005《光纤活动连接器SC型》、YD/T 778-2006《光纤配线架》行业标准等，用于光分路器系列产品，投标人须按本技术规范书要求进行生产、交付光分路器产品，招标人根据本技术规范书验收光分路器产品。 2. 产品分类 2.1 光分路器按照工艺可分为耦合器和PLC型光分路器，其中耦合器按照工作窗口分为单窗口宽带分路器、双窗口宽带分路器和三窗口宽带；PLC 型光分路器为全波段型（1260nm~1640nm）；本次招标主产品为全波段（适用1260nm~1640nm）平面波导型光分路器，部分不等比分光采用耦合型分光器 2.2 按光分路器组件形式可分为托盘式、壁挂式（不含箱体）。 2.2.1、托盘式光分路器 指用类似配纤盘的托盘封装并可直接安装普通光缆交接箱里的光分路器套件。 2.2.2 壁挂式光分路器（不含箱体） 指安装于（户内或户外安装）挂墙或者抱杆的光分路器套件。具有压板式安装结构，可以适应1:2～1:64型光分路器的安装，并其结构具有兼容上下两种进缆方式，可根据要求灵活选择。
2.2.3、按器件工作形态分为树形宽带耦合器(1×N)和星形宽带耦合器(N×N)； 上述组件封装后的接头类型根据具体订单来定。本次招标产品涵盖上述各种形式。 2.3按器材工作状态分为树形宽带耦合器（1:N）和星形宽带耦合器（N:N）；本次招标为1:N和2:N树形宽带耦合器 3．工作温湿度要求 3.1 温度：-40℃～+85℃。 3.2 相对湿度: ≤95%(+40℃时) 4．外观和结构要求 4.1外封壳表面不应有明显的凹痕、划伤、裂缝、变形和污染等，金属零部件不应有锈蚀及其他机械损伤。 4.2产品的零部件应紧固无松动。 4.3光纤长度应满足要求，表面不起泡、掉皮、变色、破损，端接处应整洁无松动。 4.4分光器的产品系列应满足不同的使用场景需要，应至少包括托盘式、壁挂式等产品，且做工精细，盘纤路径合理； 4.5 托盘式分光器要求 4.5.1应具有可调式安装导轨，通过调整导轨宽度，可适应在不同厂家的普通光缆交接箱使用，输入和输出端子必须为甲方要求的FC/PC等各种端子。 4.5.2普通光缆交接箱适配器型光分路器外形、尺寸要求：
低压电缆分接箱 概况：低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。 主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。电缆接插器件品种多样，规格齐全，配成系列： 2.使用条件 海拔高度1000m 最高环境温度+45 最低环境温度-25 日照强度cm(风速：s) 最大日温差25K 户内相对湿度：日平均值≤95%，月平均值≤90% 最大风速35m/s 荷载同时有10mm覆冰和s的风速 3.产品描述 产品构成的描述及结构特点（结构概要说明）： 产品符合标准： 安装类型：户外型； 主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V； 运行频率：50Hz； 防护等级：IP44； 1)产品型号及名称DFW 低压电缆分线箱 2)提供图纸及编号： 试样装配图 试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图 主要结构数据
a.开关电器及元件（型号规格、材料名称及牌号、生产厂） b.母线与绝缘导线（型号规格、材料名称及牌号、生产厂） c.结构特点： 样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。外壳采用厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。熔断器式隔离开关操作手柄与带电部件隔离，操作安全。进出线方式为下进下出，水平母排位于箱体背部，N 和PE排位于箱体底部，电缆挂接方便。 样机操作方式：正面手动操作； 样机安装方式：垂直落地安装； 样机接线方式：固定连接； 保护接地措施：箱壳完全绝缘 样机外形尺寸：柜宽600mm ；柜深320mm，柜高1140mm ； 防腐蚀：该产品壳体、安装支架、安装底板和门铰链全部采用复合绝缘材料，母线采用铜镀锡。 母线绝缘支撑件之间最大距离：560mm 产品的设计和制造有各种质量体系保证，由国家指定机构进行产品试验，并出具权威证明。设备除满足本原则外,该产品还满足制造厂已经生产过一定数量的同类产品，且通过电力部门规定程序进行的运行鉴定，如高压电缆分支箱。 4电气间隙、爬电距离和间隔距离 电气间隙与爬电距离 第
第九章数字无线对讲系统 第一节说明 数字无线对讲系统（以下简称数字无线对讲）是一个以放射式的室内/室外布线系统，可 为业主人员提供日常和应急通信服务，其中，用户终端（即手持台和车载台等）能在无 线对讲系统覆盖区域内的非固定位置进行通信。 本系统需要采用数字中继台与数字手持机相结合的无线对讲系统，系统中所有设备和器 件须工作在400MHz频段范围。 第二节系统组成 此系统至少应包含下述设备和组件。数量和设备选型应根据覆盖区域而定。 A.数字中继台及发射合路器、接收分路器、带通双工器 B.对讲机（以下简称手持台） C.无线对讲管理工作站（遥距控制组件） D.干线放大器或射频干线放大器 E.射频同轴电缆线、定向耦合器、功分器 F.室内/室外天线 G.机柜 H.蓄电池 第三节系统功能 9.3.1设计要求 承包单位须为本项目提供设计、供应、安装、调试、开通等工作，须为业主方交付出正 常、完善并能立即投入使用的无线对讲系统。 9.3.2产品技术标准 系统制式须符合所属地无线电委员会或有关部门所认可的TDMA技术标准。本系统须向当 地无线电委员会报验并通过。 9.3.3需符合法规 本系统需符合工信部发布[2009]666号文件《关于150MHz 400MHz频段专用对讲机频率 规划和使用管理有关事宜的通知》。 9.3.4信道及扩容 根据需要，本项目计划安装基于1个数字中继台的数字无线对讲系统，此系统必须能提 供1个无线电频道（即频率），2个业务信道（2个业务信道由2个时隙承载）。 系统应具有扩容功能，如增加中继台频道和增加手持台数量。
9.3.5手持台招标数量 本次招标暂计划配置20部手持台（标配中需要含1个锂电池和1个充电座）。 9.3.6通话分组 计划每个部门划归为1个通话组，将有4个部门，分成4个通话组。要求通话组内实现 通话群呼；通话组间，能够实现通话内容相互隔离。通话分组做如下计划： 9.3.7中继台功能及安装位置 TDMA制式，能以的信道带宽提供2个业务信道。工作频率：UHF：403～470MHz。中继台 计划安装在安防控制室内。 9.3.8手持台功能要求 手持台要求能够提供两种类型：轻薄型和经济型。轻薄机型特点应能具有：（1）体积小， 带屏幕。（2）轻薄型、隐藏式LED矩阵显示屏幕，防摔防划伤。具备挂手腕带及腰夹。 能够语音播报电量。操作时可显示多种工作状态（信道号、电量、音量），屏幕可自动 关闭。经济机型特点应能具有：（1）体积小，无屏幕。（2）语音播报信道。（3）至少 IP54级别防尘防水。 9.3.9调度台功能要求 需具备如下功能： A.基本功能：单呼、组呼、全呼、收发短信息、监听、插话、终端状态查询、呼叫提 示、手持台遥毙、激活、GPS定位等； B.其它扩展：日志查询、通话录音、2小时后备电源 C.全彩色大显示屏，集成蓝牙。 9.3.10覆盖区域及信号强度要求 此系统要覆盖美术馆的全区域，无盲区。要求承包单位设计足够天线数、线缆长度等， 以保证达到业主要求。区域内的无线信号强度，应不低于-85dBm，且没有通话断续，没 有话音失真；或为当地无线电委员会认可的信号强度。
低压电缆分支箱技术规范
目录 1 规范性引用文件........................................ 错误!未定义书签。 2 技术参数及要求........................................ 错误!未定义书签。 3 标准技术参数.......................................... 错误!未定义书签。 4 使用环境条件表........................................ 错误!未定义书签。 5 试验.................................................. 错误!未定义书签。
低压电缆分支箱技术规范 1 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 7251 低压成套开关设备和控制设备 GB 14048 低压开关设备和控制设备 GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则 GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求 GB 50150 电气装置安装工程电气设备交接试验标准 GB 4208 外壳防护等级（IP代码） GB/T 低压系统内设备的绝缘配合 GB/T2681 电工成套装置中的导线颜色 电工用铜、铝及其母线第二部分：铜母线 GB 4720 低压电器电控设备 IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则 2 技术参数及要求 电缆分支箱技术参数 电缆分支箱技术参数见技术规范专用部分的技术参数特性表。 通用要求 电缆分支箱采用元件模块拼装、框架组装结构，母线及馈出均绝缘封闭。可采用五种结构型式：进线采用绝缘封闭的隔离开关，出线采用塑壳断路器；进线采用绝缘封闭的隔离开关，出线采用刀熔开关；进线采用条形隔离开关，出线采用条形开关（带熔断器保护）；进线不带开关，出线采用刀熔开关；进出线均不配置开关。 母线系统 （1）采用采用矩形母线，材质为T2电工铜。并采用不同相色热缩套管做绝缘处理。热缩套管不得开裂和起皱，母线接头处用热缩绝缘盒封闭。绝缘热缩护套材料应具备阻燃、防腐、抗老化的要求，老化寿命不小于30年，具体试验方法和要求参照GB/T 中规定执行。（2）铜排截面的选择应保证能够耐受IEC60298中推荐的额定短时耐受和峰值耐受电流的要求，N 相（L0）母线与三相母线规格相同,PE排截面不低于相排截面的1/2。其中设于户外的电缆分支箱配置4根母排（3L+PEN），设于户内的电缆分支箱配置5根母排（3L+N+PE）。 （3）装置中母线和导线的颜色及排列应符合GB/T 4026和GB 7947及表1的规定； 表1 母线和导线的颜色及排列规定
安装手册 台式搅拌机 Model:Y66 操作之前，请仔细阅读本说明 技术参数：额定电压AC220V-240V～50/60Hz(500W)
安全使用需知 使用电器前，请严格遵守以下基本的安全预防措施： 1.使用前请通读使用说明书。 2.为防止触电危险，请把电器部件远离水和其他液体。 3.当儿童靠近或使用电器时，请密切陪同监督。 4.在组装、拆卸或清洁电器前，请先从插座拔出电源。 5.避免接触运动物体. 6.本产品具有极性插头，为避免触电危险，插头只能从一端插入具有极性 的插座，如果插头跟插座不能完全吻合，试用插头的另一端，如果仍然不行，请与专业的电工联系，不要擅自对插头做任何改动。 7.如电线或插头有损坏，电器设备发生故障或以任何方式掉落，遭受请不 要使用，将该电器送到最近的授权服务商进行检查，维修或电器调整。 8.请在制造商的推荐下使用相关配件，包括杯盖，否则可能导致人身伤害 的危险。 9.不要在户外使用本品。 10.不要将电线悬挂于桌子或柜子边缘。 11.使用搅拌器时，严禁将双手及餐具放入杯搅拌或研麿中，以防对他人造 成严重伤害或损坏搅拌器，可以使用刮刀，但前提是搅拌器必须停止运行。 12.刀锋尖利，小心使用。 13.为减少伤亡危险，在没有盖杯盖的情况下，千万不能将刀片组件置于搅 拌器底座。 14.使用前，请确认杯盖是安全到位盖上的。 15.搅拌热液体时，将两片罐盖中的中间那片拿开。 16.在搅拌器杯没有装任何食物或水的情况下，不要启用电器。
17.请不要把产品将设备用于除说明书上标明外的其他用途。 妥善保管此说明书 首次使用前： 首次使用前，应彻底清洁搅拌机的各部件。 从位于搅拌器底座的绕线器上取出所需长度的电线，并将其连接交流电源。玻璃搅拌杯的组装： 1.将橡皮密封圈（4）置于刀片装置（5）的内侧。 2.将刀片装置，密封圈和固定环放入杯座内，注意密封圈应放在玻璃杯与 刀片中间，而不是放在刀与杯座中间，否则不能过到密封效果。 3.将玻璃杯置于底座装置之上，并调整杯座装置。顺时针调整杯座装置可 玻璃杯固定。 4.将相关部件组装于杯内之后，按压，将杯盖（2）固定于杯子之上 5.将中盖插入杯盖中，逆时针调整中盖可将其固定。 6.将刀片装置和密封环置于底座之中。 7.研磨杯杯盖第一次使用时，盖子有点紧。开盖方式：左手握透明杯盖， 右手握杯座，左手逆时针方向旋转。 插入不锈钢壶 1.确认已切断搅拌器的电源（调到“O”标志处）。 2.将整个搅拌杯（9）放置于马达（7）上，用力按压直到完全安全地固定。使用方法： 1.将您想要的搅拌的食物放入不锈钢壶中。 2.将不锈钢壶的盖口安全盖紧。将量杯放入盖口的小洞中并顺时针盖好。 3.启动马达机组： 速度作用 1(慢速) 用于搅拌液体等
中国XXXX公司光纤配线箱招标 技 术 规 范 书
2012年5月 一、概述： ⒈范围：本规范为中国XXXX公司（以下简称“XX公司”）进行光纤配线箱（不含光分路器）招标采购 的技术要求。本招标文件仅适用于本次招标邀请中所叙述项目的货物及服务采购。本技术规范书为光纤配线箱的主要技术、功能、供货、调测、验收要求，供货厂家（指响应本次招标项目的投标方，文件中也称卖方）编写投标文件、技术建议书和设备报价之用。 ⑴卖方所提供的所有分纤箱必须满足本技术规范书和以下技术标准的要求： GB/T 2423.1-2008 电工电子产品环境试验第2部分：试验方法试验A：低温（idt IEC 60068-2-1：2007） GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温（idt IEC 60068-2-2：2007） GB/T 2423.3-2006 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验（idt IEC60068-2-78：2001） GB/T 2423.17-2008 电工电子产品环境试验第2部分：试验方法试验Ka 盐雾（idt IEC 60068-2-11：1981） GB/T 2518-2008 连续热镀锌钢板及钢带 GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验技术抽样程序及表（适用于对过程稳定性的实验） GB/T 3873-1983 通信设备产品包装通用技术条件 GB 4208-2008 外壳防护等级（IP代码） GB/T 5095.2-1997 电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压必须力试验
技术规范书 1 范围 本技术规范规定了10kV电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。 本技术规范适用于江苏省电力公司所需的10kV电缆分接箱。 本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。 本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。 2 规范性引用文件 供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。 下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。所有标准都会被修订，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。 GB 311.1 高压输变电设备的绝缘配合 GB 1984 高压交流断路器 GB 1408.1 固体绝缘材料工频电气强度的试验方法 GB 3804 3.6kV～40.5kV高压交流负荷开关 GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备 GB 4208 外壳防护等级 GB/T 11022 高压开关设备和控制设备标准的共用技术要求 DL/T 402 交流高压断路器订货技术条件 DL/T 593 高压开关设备和控制设备标准的共用技术要求 DL/T 615 交流高压断路器参数选用导则 GB 3309高压开关设备常温下的机械试验 GB 11033.3额定电压26/35kV及以下电力电缆附件基本技术要求 江苏省电力公司苏电生[2002]320号《电力设备交接和预防性试验规程》 江苏省电力公司《10kV配电设备技术规范》 3 使用环境条件 3.1 海拔高度 1000 m 3.2 最高环境温度 + 40 ℃ 3.3 最低环境温度 -25 ℃ 3.4 日照强度 0.1W/cm2（风速：0.5m/s）
1、主机安装 1.1、主机安装位置要求 1.1.1安装位置必须保证无强电、强磁和强腐蚀性设备的干扰； 1.1.2主机安装场所应干燥、灰尘小、且通风良好； 1.1.3主机安装位置便于馈线、电源线、地线的布线； 1.1.4主机尽量安装在室内。安装主机的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围； 1.1.5主机挂壁式安装时，主机底部距离地面为1米以上，在移动机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上； 1.1.6主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在移动机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。 1.1.7设备在条件允许的情况下尽量安装在室内。对于室外安装的主机，必须做好防雨、防水处理，以防止雨水溅湿机箱体底部，同时做好主设备的防晒、防破坏的措施；必须保证主设备便于调试、维护和散热需要； 1.2、主机的架设安装 1.2.1主机安装步骤参照使用说明书和设计方案进行； 1.2.2立式或挂式机柜的安装位置、排列顺序均应符合设计要求。机柜或机箱的安装必须垂直、牢固稳定，加固应符合设计的抗震要求； 1.2.3立式机柜与同列机架应成一条直线，无明显参差不齐，整列机架允许偏差为10mm；机柜的安装垂直度应满足上、下偏差不大于机柜高度的千分之一； 1.2.4挂式机柜的承载体必须坚固（如：建筑承重墙、柱等），具备长期稳定性；安装完毕后不得有影响美观的明显几何偏差。 1.2.5主机、分机的跳接馈线、电源线、地线均置于100X60mm的线槽内走线。1.2.6主机接地排安装于主机下方，距地面150mm-200mm紧靠垂直线槽水平固定； 1.2.7所有线头标签均距线槽10mm贴于馈线、地线、电源线上，标签字体朝上；1.2.8主机保护地、室内馈线接地，分别用16mm2地线引至主机下端接地排上，再用35mm2地线从接地排引至地网； 2、天线安装 2.1天线安装的位置，俯、仰角必须符合设计方案。 2.2天线的安装应美观、牢固，与周围墙体和天花板协调，并且不能损毁周围墙体、天花板和其它设施； 2.3安装时应带手套，禁止安装后天线上存在污迹； 2.4室内天线布放时尽量注意金属结构和墙体结构对信号的影响，选择合适的位置；2.5吸顶天线安装过程中应将天线保持与地面垂直； 2.6天线安装完毕后，应对每一处天线所处的位置做详细的标识； 3、附件（功分器、耦合器等）安装 3.1附件是指功分器、耦合器及配电箱、电表、电源插座、电源保护开关、接地排等。 3.2功分器等小无源射频器件尽量妥善安置在线槽或弱电井中，无线槽和弱电井时，要
中国电信广东公司 FTTH光缆分纤箱技术规范书 （征求意见稿） 中国电信股份有限公司广东分公司 2011年3月
目录
1概述 随着FTTH接入的全面铺开，光缆分纤箱作为光分支点采用的一种重要配线设备，得到了越来越多的应用。本规范为中国电信股份有限公司广东分公司（以下简称广东公司）进行光缆分纤箱工程建设的技术要求。 本技术规范书中所指的光缆分纤箱主要应用在FTTH光缆工程，可满足室内（楼道）、室外安装环境，能方便光缆掏接，方便维护和资源管理。本技术要求结合我省各地市地理环境、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求。为保证广东公司通信建设所用设备的质量确定“光缆分纤箱技术规范”的相关技术要求。 本规范适用于中国电信股份有限公司广东分公司及中国电信股份公司授权广东分公司管理的广东省内各级分支机构、中国电信集团广东省电信公司及其分支机构、中国电信集团公司广东网络资产分公司。 本技术规范书未规定的其它技术要求应不劣于中国国家标准、通信行业标准的要求。 本技术规范书未标明日期的中国国家标准、通信行业标准均使用最新版本。 广东公司在任何时候保留和拥有对本规范书的解释权和修改权。 在本规范书中，对各条目的要求有下列表达方式： “必须”、“应” ：表示现阶段网络建设的基本需要，该条目必须实现； “建议” ：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目； “可以” ：表示该条目属于可选。 2引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的更新版本。凡是不注日期的引用文件，其更新版本适用于本标准。 1)GB/T 2423.1-2008电工电子产品环境试验第 2部分：试验方法试验 A：低
中国移动通信有限公司2006年集束天线集中采购技术规范书 中国移动通信有限公司 二零零六年九月
目录 一总则 (1) 二规范性引用文件 (5) 三、质量管理与保障体系 (5) 四、集束天线的示意说明和投标方实际工程集束天线图片 (6) 五、集束天线主要性能指标及要求 (6) 六、供货及验收 (4) 七、服务 (5) 八、技术资料和技术培训 (6)
本技术规范书是中国移动通信有限公司就向其提供集束天线的投标人提出的技术要求，作为投标人制定技术应答书的依据。 一、总则 1.对于本规范书提出的有关要求，投标人应在技术应答书中逐项答复， 应答要求为“满足并优于”、“满足”、“部分满足”、“不满足”。对于相关技术参数指标等内容，投标人应说明能否满足要求，并应答具体数值，同时应在投标文件中提供相应的测试报告或其他证明文件资料。 2.对于本规范书中未能提出的系统性能指标和不合理的功能配置，投 标人应在建议书中加以补充说明，并提供有关详细资料。 3.投标人应根据招标项目的要求提出完整的设备配备和实施方案，如 有缺漏，由投标人免费补足。 4.招标人有权在签定最终合同前，根据需要修改本规范书。规范书的 最终解释权在招标人。 5.本次招标仅限于室外基站用集束天线，不包括室内分布系统中所涉 及的天线。 6.天线使用经验 为本项目提供的集束天线类型必须是经过工程实际使用并通过竣工验收、同时必须是为一个以上电信运营商提供一年以上满意服务的集束天线类型。 2004－2005年（对中国移动）集束天线供货记录
注：填报对中国移动各省（市）移动通信公司的集束天线供货记录。 2004－2005年（对其它电信运营商）集束天线供货记录 表2 注：只填报对中国联通的集束天线供货记录。 7.本技术规范书根据投标人的应答，经完善后将作为商务合同的附件之一。 8.采购清单 集束天线按照内置天线的型号可分为以下类型:
可编辑 件5 技术规范书 中国电信2011年光分路器集中采购 技术规范书 日期：二〇一一年九月
可编辑 目录 目录..................................................................... I 1 概述 (1) 2 光分路器在ODN中的位置 (1) 3 光分路器产品分类 (1) 4 光分路器封装结构 (2) 4.1 光分路器封装要求 (2) 4.2 光分路器插头及适配器要求 (15) 4.3 光分路器引出尾纤要求 (15) 5 光分路器工作环境及使用寿命要求 (15) 5.1 工作温度 (15) 5.2 储藏温度 (15) 5.3 工作气压 (15) 5.4 工作湿度 (15) 5.5 使用寿命 (15) 6 光分路器材料要求 (15) 7 光分路器功能及性能要求 (16) 7.1 工作波长要求 (16) 7.2 光学性能要求 (16) 7.3 环境性能要求 (18) 7.4 机械性能要求 (19) 7.5 环境寿命要求 (20) 7.6 裸器件高压高温高湿试验性能要求 (21) 7.7 高功率传输性能要求 (21) 8 标识、包装、运输和贮存要求 (22) 8.1 标识 (22) 8.2 包装 (23) 8.3 运输 (23) 8.4 贮存 (23)
1 概述 本规范为中国电信集团公司（以下简称“中国电信”）用于PON网络的无源光分路器设备（以下简称“光分路器”）集中采购招标的技术规范书。 无源光分路器是PON网络中ODN网络的关键器件。 本次招标只针对基于PLC（平面光波导）技术的无源光分路器设备。 中国电信在任何时候保留和拥有对本规范书的解释权和修改权。 本规范书只是针对中国电信近期宽带接入网建设的要求，中国电信有权在签定合同前，根据需要修改和补充本规范书，修改补充后的最终规范书将作为合同的附件。 未经中国电信书面许可，投标方不得以任何形式向第三方透露本规范书内容。 在本规范书中，对各条目的要求有下列表达方式： “必须”、“应”：表示现阶段网络建设的基本需要，该条目必须实现； “建议”：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目； “可以”：表示该条目属于可选。 投标方应对以下提出的每一项功能、性能要求进行逐段应答，如实地说明其设备的支持程度。如无特别说明，投标方声明支持的功能应为设备已实现的功能，不包括有能力支持但尚未实现的、近期将要实现的、未来计划实现的功能。 中国电信将适时进行验证测试，如发现投标方声明支持的功能和性能要求与测试结果不符，中国电信将保留采取进一步措施的权利。 2 光分路器在ODN中的位置 光分配网ODN是光接入网的关键部分，是由光分路器、光纤光缆和光配线产品等组成，其中光分路器是ODN中的核心器件，在网络中的位置如图1所示，其主要作用是为网络侧OLT 和用户侧ONU提供光媒质传输通道。光分路器在PON网络中的部署可以是一级，也可以是多级，采用一级分光时，每个PON系统只经过1级光分路器分光至各个ONU；采用多级分光时，每个PON系统经过多个级联的光分路器分光至各个ONU。 图1 光分路器在ODN中的位置 3 光分路器产品分类 用于PON网络的光分路器按功率分配形成规格来看，光分路器可表示为：M×N，M-表示输入光纤路数，N-表示输出光纤路数，在FTTx系统中，M可为1/2，N可为2/4/8/16/32/64/128等。光分路器也可表示为：M:N，本规范统一用M×N表示。
高压电缆分支箱技术规范书 1、概述： EY.DFW□-12型户外高压电缆分接箱是额定电压12kV,额定电流630A及以下的户外高压电器设备，广泛用于电力电缆的联接和分支。 2、适用场所： 本产品广泛应用于10kV及以下的电力系统中作电缆的联接和分支。其联接方式简单、灵活方便、安全可靠。箱体为不锈钢结构，坚固耐用。带电部分为全绝缘、全密封结构。如采用防洪可触摸型电缆头，还可以耐洪水侵泡，极大地提高了供电可靠性。 该产品广泛用于城市工业小区、住宅小区、商业中心、矿区、机场、铁道、风力发电站、开闭所和钢铁、石油、化工、水泥等大型企业以及其它场合的配电网。特别适合城市道路电网改造工程，可大大节省电气设备和电缆投资。提高供电可靠性。 3、正常使用条件： 3.1 海拔高度 2000 m 3.2 最高环境温度 + 55 ℃ 3.3 最低环境温度 -40 ℃ 3.4 日照强度 0.1W/cm2（风速：0.5m/s） 3.5 最大日温差 25K 3.6 户内相对湿度：日平均值≤95%，月平均值≤90%
3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速) 3.8 荷载同时有10mm覆冰和17.5m/s的风速 3.9 耐地震能力水平加速度0.2g；垂直加速度0.1g同时作用。安全系数≥1.67。 3.10 系统额定频率： 50Hz 3.11 安装位置户外 4、型号含义： 5、EY.DFW□-12型电缆分支箱结构性能特点 电缆分接箱是户外高压开关设备，因此必须具备防雨、防锈、通风散热、防触电、防盗和安装维护方便等功能。 我公司生产的户外电缆分接箱，其箱体两 侧下部设有百叶窗（内焊Φ1钢丝网）进风口； 在箱体顶盖设有出风口，隐藏于顶檐下面，顶
607/608/609搅拌机使用说明书 非常感谢您购买佛山市顺德巨天电器有限公司的“高效率、高破碎率、高混合率、低噪音”的高品质家用搅拌机！ 该机满足您足不出户就能制作各款精美时令美食，是您居家及惠赠亲友的最佳选择！ ●产品外形多款优美外形任您选择。 □ 607 机座□ 608 机座□609 机座
●重要的安全警告 1、务必使用与电源线插头匹配的插座； 2、务必使用与机器匹配的电源电压； 3、该机座与杯子组件是配套使用，禁止杯子组件与其它机座使用 或机座使用其他的杯子组件； 4、禁止使用不平整、不平稳或者摇晃的工作台； 5、请确保机座放在离工作台边缘10cm以内的位置； 6、不使用时，请一定拔出电源线插头使机座处于完全断电状态； 7、禁止儿童使用，请务必将该机放在儿童触及不到的地方； 8、禁止老弱病残人士使用该机；使用该机的人员请接受培训，熟 练之后才可以使用； 9、禁止未成年人在没有监护的情况下使用该机； 10、禁止空转； 11、禁止用来破碎金属物品、玻璃物品、陶瓷物品、石头物品等等 比杯身更坚实、更硬的物品； 12、在启动运转前请确保杯盖是处于盖合状态； 13、禁止在运转过程中打开杯盖以及向杯内再添加任何食物； 14、如果在运行过程中需要添加食物，请一定关掉电源开关，并将 杯子从机座上取下之后才能添加；确保杯子在移开机座前，关掉电源开关； 15、务必远离热源使用该机； 16、使用过程中禁止有易燃易爆物体放在旁边； 17、禁止在机座底部垫上桌布、纸巾等物品，以免堵住扇热孔，导 致起火或影响机器的使用寿命； 18、添加液体的容量不能超过杯身的最大刻度线，否则液体溢出； 19、在无人使用和拆装、清洗前要断开电源连接； 20、取出切割片或清洗时应该小心操作以免划伤手指；

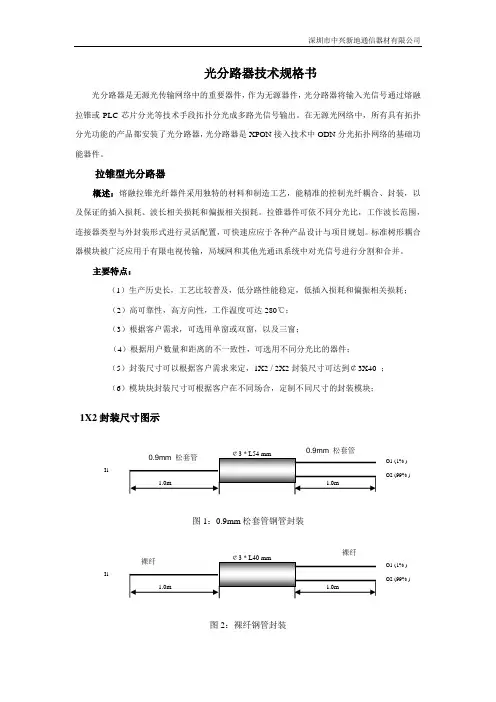

光分路器技术规格书 光分路器是无源光传输网络中的重要器件，作为无源器件，光分路器将输入光信号通过熔融拉锥或PLC 芯片分光等技术手段拓扑分光成多路光信号输出。在无源光网络中，所有具有拓扑分光功能的产品都安装了光分路器，光分路器是XPON 接入技术中ODN 分光拓扑网络的基础功能器件。 拉锥型光分路器 概述：熔融拉锥光纤器件采用独特的材料和制造工艺，能精准的控制光纤耦合、封装，以 及保证的插入损耗、波长相关损耗和偏振相关损耗。拉锥器件可依不同分光比，工作波长范围，连接器类型与外封装形式进行灵活配置，可快速应应于各种产品设计与项目规划。标准树形耦合器模块被广泛应用于有限电视传输，局域网和其他光通讯系统中对光信号进行分割和合并。 主要特点： （1）生产历史长，工艺比较普及，低分路性能稳定，低插入损耗和偏振相关损耗； （2）高可靠性，高方向性，工作温度可达280℃； （3）根据客户需求，可选用单窗或双窗，以及三窗； （4）根据用户数量和距离的不一致性，可选用不同分光比的器件； （5）封装尺寸可以根据客户需求来定，1X2 / 2X2封装尺寸可达到￠3X40 ； （6）模块块封装尺寸可根据客户在不同场合，定制不同尺寸的封装模块； 1X2封装尺寸图示 图1：0.9mm 松套管钢管封装 图2：裸纤钢管封装 O2 (99% ) I1 O1 (1% ) O2 (99% ) I1 O1 (1% )
