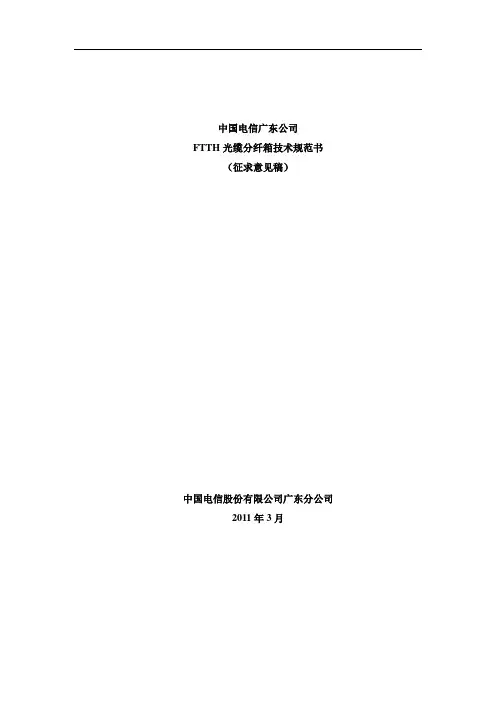

中国电信广东公司
FTTH光缆分纤箱技术规范书
（征求意见稿）
中国电信股份有限公司广东分公司
2011年3月
目录
1概述
随着FTTH接入的全面铺开，光缆分纤箱作为光分支点采用的一种重要配线设备，得到了越来越多的应用。本规范为中国电信股份有限公司广东分公司（以下简称广东公司）进行光缆分纤箱工程建设的技术要求。
本技术规范书中所指的光缆分纤箱主要应用在FTTH光缆工程，可满足室内（楼道）、室外安装环境，能方便光缆掏接，方便维护和资源管理。本技术要求结合我省各地市地理环境、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求。为保证广东公司通信建设所用设备的质量确定“光缆分纤箱技术规范”的相关技术要求。
本规范适用于中国电信股份有限公司广东分公司及中国电信股份公司授权广东分公司管理的广东省内各级分支机构、中国电信集团广东省电信公司及其分支机构、中国电信集团公司广东网络资产分公司。
本技术规范书未规定的其它技术要求应不劣于中国国家标准、通信行业标准的要求。
本技术规范书未标明日期的中国国家标准、通信行业标准均使用最新版本。
广东公司在任何时候保留和拥有对本规范书的解释权和修改权。
在本规范书中，对各条目的要求有下列表达方式：
“必须”、“应” ：表示现阶段网络建设的基本需要，该条目必须实现；
“建议” ：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目；
“可以” ：表示该条目属于可选。
2引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的更新版本。凡是不注日期的引用文件，其更新版本适用于本标准。
1)GB/T 2423.1-2008电工电子产品环境试验第 2部分：试验方法试验 A：低
温（idt IEC60068-2-1:1990）
2)GB/T 2423.2-2008电工电子产品环境试验第 2部分：试验方法试验 B：高温（idt IEC60068-2-2:1974）
3)GB/T 2423.3-2006电工电子产品环境试验第 2部分:试验方法试验 Cab:恒定湿热试验
4)GB/T 2423.4-2008 电工电子产品环境试验第 2部分：试验方法试验Db 交变湿热（12h＋12h循环）
5)GB/T 2423.10-2008 电工电子产品环境试验第2部分: 试验方法试验SC/UPC: 振动(正弦)
6)GB/T 2423.17-2008 电工电子产品环境试验第 2部分: 试验方法试验Ka 盐雾
7)GB/T 2828.1-2003计数抽样检验程序第一部分：按接收质量限(AQL)检索的逐批检验抽样计划
8)GB/T 3873 通信设备产品包装通用技术条件
9)GB 4208-2008 外壳防护等级
10)GB/T 5095.2-1997电子设备用机电元件基本试验规程及测量方法第 2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验
11)GB/T 9286-1998 色漆和清漆漆膜的划格试验
12)GB/T 12507.1-2000 光纤光缆连接器第 1部分：总规范
13)YD/T 987-1998 ST/PC型单模光纤光缆活动连接器技术规范
14)YD/T 1117-2001 全光纤型分支器技术条件
15)YD/T 1200-2002 MU型单模光纤活动连接器技术条件
16)YD/T 1272.1-2003 光纤活动连接器第一部分：LC型
17)YD/T 1272.3-2005光纤活动连接器第3部分：SC型
18)YD/T 1272.4-2007光纤活动连接器第4部分：SC/UPC型
19)YD/T 1618-2007 多芯光纤（缆）扇形分支连接器技术要求和测试方法
20)SJ/T 11363-2006 电子信息产品中有毒有害物质的限量要求
21)SJ/T 11365-2006 电子信息产品中有毒有害物质的检测方法IEC 61300-3-15: 1995-05 抛光插针端面顶点偏移测量（Measurement -Eccentricity
of a Convexpolished ferrule endface）
22)IEC 61300-3-16: 1995-05球状抛光插针端面曲率半径检查与测量（Examinations andMeasurements - endface radius of spherically polished ferrules）
23)IEC 61300-3-17: 1999-09 抛光插针端面角度检查与测量（Examinations and Measurements –endface angle - polished ferrules）
24)IEC 61300-3-23: 1998-04 相对插针端面光纤位置检查与测量（Examinations and Measurements –fibre position relative to ferrule endface）
3术语和定义
下列术语和定义适用于本标准
1)无源光网络Passive Optical Network（PON）
由光缆、光分路器、光连接器等无源光器件组成的点对多点的网络。
2)光分配网Optical Distribution Network（ODN）
提供光线路终端（OLT）与光网络单元（ONU）之间的光路分配的网络，该网络用无源光器件和光纤来实现。
3)光分路器Optical Branching Device （OBD）
也称为“非波长选择性光分支器件”，用于实现特定波段光信号的功率分路及再分配功能的无源光纤器件（可将一路光信号分成多路光信号以及完成相反过程）。
4)光纤到户Fiber to the Home（FTTH）
光纤到用户家庭，用户接入设备部署在用户家里。
5)光纤到办公室Fiber to the Office (FTTO)
光纤到办公室/公司，用户接入设备部署在办公室/公司。
6)光纤到大楼Fiber to the Building（FTTB）
光纤到楼宇，用户接入设备部署在楼内。
7)光缆分纤箱 optical fiber cable distribution box
用于室外或楼道内连接主干光缆与配线光缆或引入光缆与入户蝶形光缆的接口设备。
8)跳纤 optical fiber jumper一根两端都带有光纤连接器插头的光缆。
9)尾纤 pigtail一根一端带有光纤连接器插头的光缆。
10)适配器 adaptor 使插头与插头之间实现光学连接的器件。
11)光纤连接分配装置 fiber jointing and distributing device
由适配器、适配器卡座、安装板或适配器及适配器安装板组装而成，供尾纤与跳纤或两根跳纤分别插入适配器外线侧和内线侧而完成活动连接的构件。12)光纤终接装置 fiber terminating device
供光缆纤芯线与尾纤接续并盘绕光纤的构件。
13)光纤存储装置 fiber storing device
供富余尾纤或跳纤盘绕的构件。
14)熔接保护套管 protecting tube of optical fiber jointing
对光纤熔接接头提供保护的材料或构件。
4组成、分类及命名
4.1 组成
光缆分纤箱应由箱体、内部结构件、光纤活动连接器、光分路器（可选）、及备附件组成。
一般情况下，光缆分纤箱应按以下方式分类：
1)按安装方式，可分为架空或壁挂安装。
2)按外壳材料分类，可分为塑料外壳和金属外壳。
3)按使用环境分类，可分为室外型和室内型。
4)按适配器容量分类，可分为12芯、24芯、36芯、48芯、72芯、96芯和144芯等。
分类代号见表4.1。
表4.1 分类代号表
4.2 型号和标记
4.2.1 型号
光缆分纤箱型号应反映出产品的专业代号、主称代号、分类代号和规格，产品型号由以下各部分构成。其中规格用光缆分纤箱容纳光纤适配器的最大数目表示。
4.2.2 标记
光缆分纤箱的完整标记由产品名称、型号和标准号构成。
示例：室外型壁挂式塑料外壳光缆48芯分纤箱的标记表示为：光缆分纤箱GF-KSW-48。
5光缆分纤箱技术要求和指标
5.1 环境条件
（1）工作温度：-5?C~+40?C(室内型)、-40?C ~+60?C (室外型)
（2）湿度：≤85%(+30?C时) (室内型)、≤85%(+30?C时) (室外型)
（3）大气压力：70~106kPa
5.2 外观与结构
5.2.1 尺寸
光缆分纤箱外形尺寸不宜超过下表尺寸。
表5.1光缆分纤箱尺寸表
光分纤容量12芯24芯48芯96芯
高（mm）220 380 380 550
宽（mm）200 330 330 450
深（mm）50 85 150 150
5.2.2外观
（1）光缆分纤箱应形状完整，各塑料件无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。
（2）各金属结构件表面光洁、色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。
（3）采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于 GB/T 9286标准表 1中2级要求。
（4）高压防护接地装置与光缆中金属加强芯及金属挡潮层、铠装层相连，地线的截面积应不小于16mm2。保护接地处应有明显的接地标志。
（5）设备应有明晰的线序示铭标志。对于安装光分路器的模块，应清晰标明其合路及支路序号。
（6）光分路箱箱体可采用金属板材材料或非金属复合材料。金属板材材料应为表面热镀锌处理钢板，厚度不小于1.5mm；非金属箱体采用的材料应符合GB ／T 15568-2008 通用型片状模塑料（SMC）的要求，或者采用更好的耐侯性材料，箱体壁厚应不小于5mm。非金属构件应采用阻燃型ABS塑料或更好的塑料材料。非金属复合材料的燃烧性能必须符合GB/T 2408-2008中的规定。
（7）光缆分纤箱箱体表面涂层的颜色按色谱：GSB 05-1426-2001 中灰（同类色参考潘通-中灰445）。有特殊要求时，可以采用与周围环境景色相协调的颜色。
（8）光缆分纤箱应设置中国电信标志，中国电信标志设在箱体左侧的外侧上方，标志长140mm，高35mm，字体样式如下图所示：
图5.1 中国电信标志样式图
（9）光缆分纤箱内部金属配件表面涂层的颜色按：GSB 05-1426-2001 淡灰。
5.2.2 结构
（1）所有紧固件联结应牢固可靠。
（2）箱门开启角度不小于120o。
（3）箱体密封条粘结应平整牢固，门锁的启闭应灵活可靠。
（4）所有紧固件联结应牢固可靠，箱体密封条粘结应平整牢固。
（5）光缆分纤箱应考虑掏纤施工便利，光缆进线孔采用上下垂直缺口开孔（室内型）或椭圆开孔（室外型），箱体的顶部与底部各应至少配置4个进线孔，
图5.2 光缆分纤箱上下垂直缺口开孔示意图图5.3 光缆分纤箱椭圆开孔示意图（6）光缆分纤箱应满足普通光缆和用户引入蝶形光缆的固定与保护，如表5.2要求。光纤熔接盘片应采用开启式，宜选用180mm×120mm×12mm(长×宽×高)的小尺寸产品。
表5.2光缆分纤箱固定光缆数量
光分纤容量12芯24芯48芯96芯
固定普通光缆数量（条） 2 4 8 12
固定用户引入蝶形光缆数量（条）12 24 48 96 （7）光缆引入时其弯曲半径应大于光缆直径的15倍。
（8）光缆光纤在箱内布放时，不论在何处转弯，其曲率半径应不小于30mm。对于弯曲不敏感光纤，其弯曲半径可按光纤的要求执行。
（9）引入蝶形光缆固定后的最小弯曲半径不应小于10mm，在箱体内的预留长度不应小于0.5m。
（10）光分路器应使用牢固的材料固定在箱体内，光分路器的性能指标必须符合中国电信技术规范书的要求。
（11）光分路器使用的光纤活动连接器应为SC/UPC型，其性能指标应符合YD 2000.1-2009-I基于平面光波导（PLC）的光功率分路器要求。光分路器上联端
口使用的光纤活动连接器应为绿色，下联端口使用的光纤活动连接器应为蓝色，空闲端口不安装光纤活动连接器。
（12）光缆分纤箱内光纤的终端、熔接、存储，应在满容量范围内方便地成套配置。
5.3 功能要求
(1)光缆的固定和保护功能
光缆引入分纤箱时，应有可靠的固定与保护装置，固定后的光缆金属挡潮层、铠装层及加强芯应可靠连接至高压防护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置。
蝶形引入光缆应有固定位置，盘绕与绑扎应自然平直，无扭绞、打圈等现象，不应受到外力的挤压和操作损伤。蝶形光缆应固定在光纤终接装置（熔接盘）端部（熔接盘内部），熔接盘固定蝶形光缆的保持力大于 20N。
(2)光缆纤芯的终接功能
设备的光纤终接装置应便于光缆光纤与光缆光纤或尾纤的接续，安装和维护等操作，同时设备应具备富余光纤光缆的储存空间。
(3)光纤接续保护功能
光纤与光纤接续后，接续部分应加以保护。保护措施可采用热收缩光纤保护管、护夹、光纤冷接子等。
光纤接续保护装置（熔接盘）应能同时有效固定单芯熔接保护套管、机械接续子（4×4×40mm）、4芯带状熔接保护套管、8芯带状熔接保护套管、12芯带状熔接保护套管。
(4)跳线功能
通过跳纤，能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。
(5)容量
设备容量应在产品企业标准中作出规定，光纤的终端、接续、存储，在满容量范围内应该方便地成套配置。
(6)箱体及门锁
箱体应具有良好的抗腐蚀耐老化性能，门锁应为防盗结构，具有良好的抗破坏功能。
●在要求门锁具备门禁管理功能时，应能实现可控制密码的开锁，并可对锁的开关信息进行计算机管理。（可选）
●箱体应具有门限位，门限位应牢固可靠。
(7)光分路器的安装与连接（可选）
设备应具有提供容纳光分路器安装的空间和接续的功能。
(8)光缆掏接功能
光分路箱应考虑掏纤施工便利，采用上下开孔或椭圆开孔，应具有易于垂直光缆进出的功能，并满足掏纤主缆和分支光缆的固定和盘留，掏纤主缆的曲率半径应不小于30mm，分支光缆的曲率半径不应小于10mm。
(9)箱体内部设备接地功能
箱体内其它设备保护地应接至接地装置，接地线应采用截面积不小于6mm２多股铜线，接地装置应至少满足如表5.2所示数量的金属加强芯普通光缆的接地。
(10)停泊区功能
光缆进入箱体和尾纤熔接后，尾纤上的连接器按顺序编号依次插入停泊区的适配器上。需联接使用时，取出上联光缆的尾纤插入对应的光分端口即可，这样可以很方便的实现无跳纤，节省跳纤。
5.4 光组件技术指标
5.4.1 光纤连接器
（1）光纤连接器光学性能指标
光纤连接器由跳纤和适配器组成，其常态的插入损耗、回波损耗、互换性试验、机械耐久性试验、抗拉性能、抗扭性能、环境后附加损耗、回波损耗变化量应分别满足以下标准中规定的要求：
——FC型光纤活动连接器应能满足YD/T 1272.4中规定的要求；
——SC型光纤活动连接器应能满足YD/T 1272.3中规定的要求；
——LC型光纤活动连接器应能满足YD/T 1272.1中规定的要求；
——MU型光纤活动连接器应能满足 YD/T 1200中规定的要求；
——ST型光纤活动连接器应能满足 YD/T 987中规定的要求；
——束状或带状光纤活动连接器应能满足 YD/T 1618规定的要求；
（2）尾纤要求
对于尾纤，应通过与其它尾纤熔接，并与适配器组成光纤连接器，尾纤型光分路器应使用3.0mm规格，其性能应能满足5.4.1（1）中的技术要求。
（3）光分路器
箱体中所使用光分路器常态的工作波长、工作带宽、插入损耗、均匀性、方向性、偏振相关损耗应满足YD 2000.1-2009-I基于平面光波导（PLC）的光功率分路器相应的要求。
5.5 高压防护性能
（1）耐电压水平接地装置与箱体及金属构件之间的耐电压水平不小于3000V(DC)，1min不击穿、无飞弧。
（2）绝缘电阻：
接地装置与箱体金工件之间的绝缘电阻应不小于 2×104MΩ，试验电压为500V(DC)。
5.6 机械物理性能
箱体顶端表面应能承受不小于500N的垂直压力，箱门打开后,在门的最外端应能承受不小于100N的垂直压力。卸去载荷后,箱体无破坏痕迹和永久变形。当有光缆引入时，光缆固定后应能承受不小于500N的轴向拉力。经拉伸、扭转试验后检查光缆固定处及固定装置，应无任何松动、破坏现象。
箱体的门限位经固定后，应能在箱门的昀外侧边沿中部承受如下大小的垂直推力后箱门应无破坏，限位处应无松动或脱落现象。F=17.62×W×H（根据GB/T
1.1中7.12修改）其中：
F —压力，Nkgf；
W —门的宽度，m ；
H —门的高度，m
5.7 密封性能
室外型箱体的防护性能应达到 GB4208标准中 IP55级要求。室内型箱体的防护性能应达到 GB4208标准中 IP53级要求。
5.8 燃烧性能
设备所有非金属材料结构件的样品应满足如下燃烧性能要求：
分别对试样施加火焰 2次，每次施加火焰30s，施加试验火焰的持续燃烧时间结束后试验样品符合下列要求：
（1）试验样品离火后持续有焰燃烧时间不超过10s；
（2）从试验样品上掉落的燃烧或灼热颗粒未使燃烧蔓延到放在试验样品下面的铺底层。
5.9 环境性能
（1）低温试验要求室外型试验温度为-40℃±3℃，试验时间为2h；室内型试验温度为-25℃±3℃，试验时间为2h。试验后分纤箱仍能符合5.2的要求。
（2）高温试验要求室外型试验温度为＋60℃±2℃，试验时间为2h，室外型试验温度为＋55℃±2℃，试验时间为2h。试验后分纤箱仍能符合5.2的要求。
（3）湿热试验要求室外型试验温度为＋40℃±2℃，试验时间为144h，试验类型为交变湿热试验；室内型试验温度为＋40℃±2℃，相对湿度为93%±3%，试验时间为48h，试验类型为恒定湿热试验。试验后分纤箱仍能符合5.2的要求。
（4）振动试验要求
经过下列条件进行试验后，试验后分纤箱仍能符合5.2、5.6和5.7的要求。
试验条件：
频率范围：10Hz～55Hz；
扫频要求：扫频的速率应为每分钟一个倍频程，其容差为±10%；
振幅：0.75mm；
每一方向持续时间：垂直、水平持续时间分别为每轴线 30min。
（5）盐雾试验要求
试验温度为35℃±2℃，试验时间为48h，盐水浓度5%，试验后分纤箱仍能符合5.2、5.6和5.7的要求。
5.10 有毒有害物质含量
对有毒有害物质含量有要求时，分纤箱组成材料应符合SJ/T11363规定的均匀材料（EIP-A类）有毒有害物质含量的要求。
6试验方法
6.1 试验环境条件
试验在标准大气条件下进行。标准大气条件为：温度 15℃～35℃，相对湿
度不大于75％，大气压力 80 kPa～106kPa。
6.2 外观结构检查
(1)用卡尺或卷尺检测箱体外形尺寸。
(2)用手实际操作转动、插拔、锁定部位应感觉适度，用万能角尺，检测箱门开启角度。
(3)用装配工具手工检查紧固件，用裸手触摸外露和操作部位。
(4)用R量规检测光缆尾纤的弯曲半径。
(5)按 GB/T9286第 7条规定进行涂层附着力试验
(6)其它用目视方法检查。
6.3 功能检查
按装配图检查产品所有零部件应无遗漏，采用视察法和操作验证法检查各个功能装置安装齐备性及其达到的功能性。
6.4 光组件性能试验
6.4.1 插入损耗测试
图6.1 插入损耗测试原理
将标准跳纤按虚线连接（S 1R2），调测使得光功率为0dB，（利用置 0键）。然后将被测跳纤按图 1中实线连接，测得的光功率值为 R 1端对应的插入损耗值。同理，将被测跳纤调换方向，则可测出另一端对应的插入损耗值。
6.4.2 回波损耗测试
按图2连接
图6.2 回波损耗测试原理
测试时，按图 2所示接上被测跳纤，如果仪表需要消除 R 2端反射影响，应在被测跳纤暴露端 R 2涂上适量的反向匹配液或在直径为 7mm左右的圆柱体上缠绕足够圈数，此时仪表所示值即为被测跳纤 R 1端对应的回波损耗值；同理，将被测跳纤调换方向，则可测出另一端对应的回波损耗值。
6.4.3 光纤连接器端面几何尺寸测试
曲率半径应按 IEC 61300-3-16中规定的方法进行测试，顶点偏移应按 IEC 61300-3-15中规定的方法进行测试，光纤凹陷（或突出）应按 IEC 61300-3-23中规定的方法进行测试， APC型插针的 APC角度应按 IEC 61300-3-17中规定的方法进行测试。
6.4.4 连接器互换性试验
随机抽取 5套光纤连接器（含适配器和跳纤）为一组进行互换试验。在 5套连接器中任意抽取一套作为公共参考适配器和跳纤，按图 1和图 2连接，测试其光学性能，用余下 4根跳纤分别替换公共跳纤，进行光学性能测试，测试过程允许清洗插针和套筒。试验后试样光学性能符合5.4.1要求。
6.4.5 连接器机械耐久性试验
在对方插头插入的情况下，以通常使用的方法插入和拔出，共插拔 500次，昀后 50次时每 10次记录一次光学性能数据，同时对插针体及适配器的弹性套筒进行清洁，记录 5次数据。取 5次数据的平均值。试验后试样应满足下面要求：（1）不得有机械损伤，插针表面无明显划痕
（2）光学性能符合5.4.1中要求。
6.4.6 连接器抗拉试验
SC/UPC型光纤连接器按YD/T 1272.4中“6.6.10光缆抗拉”规定要求进行，SC 型光纤连接器按YD/T 1272.3 中“6.6.11光缆抗拉”规定要求进行，ST型光纤连接器按YD/T 987 中“6.6.11光缆抗拉”规定要求进行，MU型光纤连接器按YD/T 1200 中“6.6.11光缆抗拉”规定要求进行，LC型光纤连接器按YD/T1272.1中“6.6.11光缆抗拉”规定要求进行，尾纤型光纤连接器按YD/T 1618中“6.6.3 抗拉”规定要求进行，试验后试样应满足下面要求：
（1）不得有机械损伤，如变形、脱落、松驰等现象。
（2）光学性能符合5.4.1中要求。
6.4.7 光分路器测试
光分路器的测试应按YD/T1117中规定进行。
6.5 高压防护接地装置试验
6.5.1 耐电压水平
按GB/T 5095.2中“试验4a：耐电压“的方法C进行。试验电压为直流电压3000V，施加试验电压的速率不大于500V/s，试验电压经受时间为60s±5s，试验结果应能符合5.5条要求。
6.5.2 绝缘电阻试验
按GB/T 5095.2中“试验3a：绝缘电阻“的方法C进行。测量绝缘电阻的回路施加直流电压为500V±50V，读取稳定的绝缘电阻数值，如果未达到稳定，应在加压后的60s±5s读取数值，试验结果应能符合5.5条要求。
6.6 机械物理性能检查
6.6.1 箱体表面机械强度试验
按 5.6要求施加载荷，并保证载荷支承面承受压强约为 2.5×10 4N/m2，保持 15min，卸去载荷后，试验结果应符合 5.6的要求。
6.6.2 箱门机械强度试验
箱门打开后，在门的外端按 5.6要求施加载荷，保持15min，卸去载荷后，试验结果应符合 5.6的要求。
6.6.3 光缆拉伸试验
准备一根箱体实际使用的光缆(长约1m)，将光缆一端按工作状态在设备的光缆固定装置上固定牢固，同时固定好光缆的加强芯，用拉伸夹头将光缆另一端夹持牢固并拉伸，拉伸速度为20mm/min，最大拉力见5.6要求。达到最大拉力后持续2min，卸去拉力，检查光缆固定处及固定装置，应符合5.6的要求。
6.6.4 光缆扭转试验
按 6.4中要求安装试验光缆，并在距离光缆出口 50cm处按2.6规定对光缆进行扭转，先扭转 90o,在该位置保持 1min后回到起始位置，在相反方向重复同样的操作，完成一个循环，共扭转 3个循环。试验结束后，检查光缆固定处及固定装置，应符合5.4的要求。
6.6.5 门限位试验
打开门，并启动门限位装置；沿门打开的方向，在门外边缘并垂直于门表面施加（如：用推拉力计）拉力F，并保持至少10s；沿门关闭的方向，在门外边缘并垂直于门表面施加拉力F，并保持至少10s；试验后，检查箱门及门限位，应符合5.6的要求。
6.7 密封性试验
分纤箱箱体属于 GB4208标准中第 13.4条规定的第二种类型壳体。按GB4208中第 13.4条、13.5条和14.2.5条进行, 试验后箱体内无进水痕迹。
6.8 燃烧性能试验
按 YD/T 694中 6.16条的规定进行。
6.9 环境条件试验
6.9.1 低温试验
将样品置于试验箱内，试验条件按5.9(1)的要求，试验程序按GB/T 2423.1中“试验Ab”方法进行试验，试验结束后在标准的试验大气条件下恢复1h，进行测试。
6.9.2 高温试验
将样品置于试验箱内，试验条件按5.9(2)的要求，试验程序按GB/T 2423.2中“试验Bb”方法进行试验，试验结束后在标准的试验大气条件下恢复1h，进行测试。
6.9.3 湿热试验
将样品置于试验箱内，试验条件按5.9(3)的要求，室外型试验程序按GB/T2423.4标准中“试验Db、交变湿热试验方法”进行，室内型试验程序GB/T 2423.3-2006中规定的“试验Cab”进行，试验结束后在标准的大气条件下恢复2h，进行测试。
6.9.4 振动试验
将样品置于振动台上，试验条件按5.9(4)中要求，试验程序按GB/T2423.10的方法进行试验，其中应在两个垂直方向上承受振动，方向之一与连接器公共轴线方向平行。
6.9.5 盐雾试验
将样品置于试验箱内，试验条件按5.9(5)中要求，按GB/T2423.17“试验Ka”
方法进行试验。试验结束时立即取出试件用清水冲洗，不能破坏腐蚀点状态，清洗后在标准的试验大气条件下恢复2h，进行测试。
6.10 有毒有害物质含量的试验
对有毒有害物质含量有要求时，分纤箱组成材料应符合SJ/T11363规定的均匀材料（EIP-A类）有毒有害物质含量的要求。
7检验规则
7.1 总则
7.1.1 产品应经生产厂质量检验部门检验合格后方可出厂，出厂产品应有产品质量合格证。
7.1.2 产品检验分为出厂检验和型式检验。
7.2出厂检验
7.2.1 出厂检验除外观与结构、功能要求为100%检验，其余按 GB/T 2828.1中特殊检查水平为S-1，正常检验一次抽样方案进行抽样，箱体检验项目抽取样本按个数计，跳纤检验项目抽取样本按芯数计，光分路器检验项目抽取样本按个数计，光纤终接装置和光纤存储装置按个数计， AQL值 B类不合格为：2.5；C 类不合格为：10。
7.2.2 100%出厂检验项目中，有不合格项时即判该产品为不合格品，将不合格品从检验批中剔除。抽样出厂检验发现有任何一项不合格的，该产品判为不合格，不合格品数大于或等于拒收数，则判该检验批判为不合格。不合格的检验批不许出厂。
7.3抽样方案
7.3.1型式检验的样本单位应从出厂检验合格的批中随机抽取，不管样本大小，型式检验样本单位最少应包含样本量为 1套（其中每套样品包含 1台箱体、两个光纤终接装置、两个光纤存储装置、10套光纤连接器，5个光分路器）。
7.3.2 型式检验后的处置型式检验的项目中，有任意一项不合格，可抽取加倍样品进行检验。若加倍检验后无不合格项，则判为型式检验合格；若加倍检验仍有不合格项，则判为型式检验不合格。型式检验不合格时，该型号产品应停止验收，停止生产。同时应分析原因，采取措施，直至新的型式检验合格后才能恢复生产与验收。
7.3.3 型式检验周期
型式检验一般每一年进行一次，具有下列情况之一的均需做型式检验：
（1）结构、工艺、材料、关键元器件有重大改变，可能影响产品性能时；
（2）产品长期（超过六个月）停产后又恢复生产时；
（3）交收检验结果与上次型式检验结果有较大差异时；
（4）新产品或老产品转厂生产试制鉴定时。
8操作要求
8.1 箱体安装
箱体外部应该有明显安装孔位，便于施工，安装支撑稳固。
8.2 箱体内施工与维护
箱体内部要求功能区域明显，一般可分为进\出线区、熔接区、储纤区、成端区、停泊区、光分路器位置区。
(1)进\出线区：光缆进\出箱体、固定、接地。支持掏接工艺，采用上下开孔方式（室内型）或椭圆孔方式（室外型）。
(2)熔纤区：安装熔接盘，保护祼纤及接头，可进行蝶形光缆与尾纤熔接。
(3)盘纤区：蝶形光缆余长盘存整理。
(4)成端区：适配器位置，用户引入蝶形与光分路器尾纤或跳纤对接。
(5)停泊区：暂不使用的配线纤芯或用户引入蝶形固定位置。
(6)光分路器安装区：预留安装光分路器的位置。
8.3 箱体功能结构说明
8.3.1 总体配置
结合目前主流产品及工程实际情况，对各种容量光缆分纤箱的功能配置要求如下表。
表8.1 光缆分纤箱功能配置表
8.3.1.1 光缆分纤箱（12芯）功能结构
8.3.1.2 光缆分纤箱（24芯）功能结构
8.3.1.3 光缆分纤箱（48芯）功能结构
8.3.1.4 光缆分纤箱（96芯）功能结构
线务员国家职业技能鉴定标准 1.职业概况 1.l职业名称：线务员 1.2职业定义：从事通信线路维护和工程施工的人员。 1.3职业等级：本职业共设五个等级：国家职业资格五级（初级）、国家职业资格四级（中级）、国家职业资格三级（高级）、国家职业资格二级（技师）、国家职业资格一级（高级技师）。 1.4职业环境：室外。 1.5职业能力特征：身体健康、心理素质良好，具有一定的分析、判断、理解、表达和人际交往能力。 1.6基本文化程度：初中毕业（或同等学历）。 1.7培训要求： 1.7.l培训期限：全日制职业学校教育，根据其培养目标和教学计划确定。晋级培训期限：初级不少于210标准学时，中级不少于180标准学时，高级不少于150标准学时，技师、高级技师不少于120标准学时。 1.7.2培训教师：担任线务员理论知识培训的教师应具备较高的电信传输理论知识，具备本专业讲师（或同等职称）以上专业技术职务任职资格。（1）担任培训初、中级人员技能操作的教师可以是持有本职业高级资格证书后，在本职业连续工作2年以上或具有相应专业中级专业技术职务任职资格；（2）担任培训高级人员技能操作的教师可以是持有本职业技师资格证书后，在本职业连续工作2年以上或具有相应专业高级专业技术职务任职资格。技师、高级技师的培训一般应由省级以上通信教育培训机构负责。 1.7.3培训场地设备和工具： 1、应有可容纳20名以上学员的教室和计算机设备、相应的教学设备、教具和教学软件，采光通风条件良好； 2、具有能进行线路学习、考核专业技能的场地； 3、具有线路通信器材和设备； 4、常用的线务测试仪表； 5、常用的线路施工、维护、检查、故障处理的工具。 1.8鉴定要求
河北鑫海化工有限公司 500万吨/年劣质油加工扩建工程150万吨/年重交沥青项目电气设备采购 技术协议 （电缆部分） 设计：山东齐阳石油化工有限公司需方：河北鑫海化工有限公司 技术规范及要求
总则 1.1、本技术规范用于150万吨/年重交沥青项目电缆采购。 1.2、依据山东齐阳石油化工有限公司设计图纸，本技术协议提出了电缆的规格、型号、结构、性能试验等方面的技术要求。除本协议特殊约定外。 1.3、本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和有关工业标准的优质产品。 1.4、如果卖方没有以书面形式对技术条件提出异议，则意味着卖方提供的电缆完全符合本技术条件的要求；如有异议，不管多么微小，都应以“对技术条件的意见和同技术条件的差异”为标题的专门章节进行书说明。 1.5、本技术条件所使用的标准如遇与卖方所执行的标准不一致时，应按较高的技术标准执行。 1.6、本技术条件当买、卖双方确认签字后，将作为合同附件，与合同具有同等效力。如合同的技术要求与本协议的规定不统一时，以本协议为准。 1.7、本技术条件未尽事宜，由买卖双方及时协商确定。 1.8、签定合同时，卖方应同时提供相应产品技术资料，产品外形尺寸等有关资料。
1.9、本规格书为电缆的设计、选材、制造、检测和试验的最基本的技术要求。 1.10、河北鑫海化工有限公司保留对本规格书增加、删除、修改的权力。 1.11、河北鑫海化工有限公司不负责提供相关的最新版的IEC、中国国家及省部标准与规定。 2、卖方责任 2.1、本规格书与相关法规、标准、数据表、图纸等之间的任何矛盾或内容不清及有遗漏应由买方负责澄清。 2.2、不允许用假设来掩盖数据的不足，卖方有责任由买方或其他渠道获取可靠数据。 2.3、卖方应列出并充分描述本规格书与相关法规、标准、数据表、图纸等之间的任何不同点或内容不清及有遗漏的地方。 2.4、可能的话，卖方应现场核实在买方文件中给出的尺寸和条件的实际值。 3、标准 3.1、电缆应符合本规格书下列最新版标准及规范的要求（如果下表不是最版本应按最新版本制作）。 3.2、本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。 3.3、供方提供的交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。 3.4、执行标准： GB/T12706.2-2002 《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分：额定电压6KV(Um=7.2 kV)到30KV(Um=36kV)电缆》GB/T3956-1997 《电缆的导体》 JB/T8996-1999 《高压电缆选用导则》 GB2952-1989 《电缆外护层》 GB/T3048-1994 《电线电缆电性能试验方法》 GB/T2951-1997 《电线电缆机械物理性能试验方法》 GB6995 《电线电缆识别标志方法》 YB/T024-1992 《铠装电缆用金属带》 JB/T8137-1999 《电线电缆交货盘》 GB8170 《数字修约规则》 GB50217-1994 《电力电缆工程设计规范》 IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》 GB/T18380-2001 《电缆在火焰条件下的燃烧试验》 GB/T12666.6-1999 《电线电缆燃烧试验方法--6、电线电缆耐火特性试验方法》 GB9330-1988 《塑料绝缘控制电缆》 BS5308 《供内部安全系统用检测仪器电缆》
光缆施工规范及要求 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
光缆线路施工要求 光缆敷设方式 通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。 一、光缆线路工程实施要求 （一）基本要求 1、一般要求 （1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。 （2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表 波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。 （5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。 （6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局
站内预留长度等。光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。 光缆预留长度表 XX局为A端，XX中继站为B端。 （二）架空光缆线路安装要求 1、杆路建筑安装要求 （1）电杆的规格及选用 架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。 光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。接杆时电杆锯出断面及刨平面需用沥青作防腐处理，接杆下节杆稍径不得小于上节杆稍径，单接杆时下节杆稍径不小于上节杆根径的四分之三。具体规格程式按设计图纸规定标准实施。 单接杆在直线路上应装在顺线路方向，在经受定向风力的地区应装在背风的一侧，角杆应装在拉线的反侧，跨越杆应装在长杆档的一侧，坡度变更杆应装在下坡的一侧，分线杆应装在拉线的反侧。 （2）电杆埋深
光缆终端盒技术规范 （） 深圳科信通信设备有限公司 2011年11月
目录 1．光缆终端盒范围和技术要求 (1) 2. 规范性引用文件 (1) 3．术语和定义： (1) 4. 基本要求 (1) 环境要求 (1) 外观要求 (1) 机械性能要求 (2) 5.箱体要求 (3) .箱体材料 (3) 箱体尺寸 (4) 工艺要求 (7) 光缆的固定和保护功能 (7) 6. 试验方法 (8) 试验环境条件 (8) 外观结构检查 (8) 功能检查 (8) 光组件性能试验 (8) 高压防护接地装置试验 (10) 机械物理性能检查 (10) 燃烧性能试验 (10) 环境条件试验 (10) 有毒有害物质含量的试验 (11) 7 检验 (11) 检验规则 (11) 出厂检验 (11) 抽样方案 (12) 8. 标志、包装、运输、贮存 (14) 标志14 包装15 运输贮存 (15) 9. 质量保证体系 (15)
10. 技术文件 (15)
1．光缆终端盒范围和技术要求 本规范应用范围为光传输网络、光接入网等需要实现光缆、光纤的连接与调度的场景，实现端接主干光缆与配线光缆功能。本规范对光缆终端盒中的分光、熔纤、配线各种性能、技术指标等方面提出了具体的要求。 本规范依据中华人民共和国通信行业规范YD/T 925-2009 通信光缆终端盒等相关规范.和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。随着规范的修订，设备厂商提供的产品应符合最新规范的要求。 2. 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 YD/T 925-2009 光缆终端盒 YD/T 光纤活动连接器SC型 YD/T 光纤活动连接器FC型 GB 4208-2008 外壳防护等级（IP 代码） GB/T 2408-1996 塑料燃烧性能试验方法水平法和垂直法 GB/T 光缆总规范第2部分: 光缆基本试验方法 3．术语和定义： 光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护；用于室内光缆的直通力接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理，美观大方可将光缆加强芯固定在终端。 4. 基本要求 环境要求 4.1.1工作温度：-5?C～+40?C。 4.1.2相对湿度：≤85%(+30?C时) 4.1.3 大气压力：-45℃～+70℃ 外观要求 4.2.1 涂层颜色 箱体表面涂层颜色推荐使用灰白色或浅灰色，涂层应符合GB/T 3181-1995中表2的要求。
10kV电力电缆技术规范
目录 1规范性引用文件 (1) 2技术参数和性能要求 (1) 3标准技术参数 (3) 4使用环境条件表 (7) 5试验 (7) 6产品标志、包装、运输和保管 (8)
10kV电力电缆技术规范 1规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 311.1高压输变电设备的绝缘配合 GB/T 2951电缆和光缆绝缘和护套材料通用试验方法 GB/T 2952电缆外护层 GB/T 3048.10电线电缆电性能试验方法第10部分：挤出护套火花试验 GB/T 3048.12电线电缆电性能试验方法第12部分：局部放电试验 GB/T 3956电缆的导体 GB/T 6995电线电缆识别标志方法 GB/T 11019电缆用铝带 GB/T 12706.2额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆及其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆 GB/T 14315电力电缆导体用压接型铜、铝接线端子和连接管 GB/T 19001 质量管理体系要求 GB/T 19666阻燃和耐火电线电缆通则 JB/T 8137 电线电缆交货盘 2技术参数和性能要求 2.1 电缆结构 2.1.1 导体 导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。 800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2及以上应采用分割导体结构。 2.1.2 挤出交联工艺 导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。 2.1.3 导体屏蔽 导体屏蔽应为挤包的半导电层，电阻率不大于1000Ω·cm。半导电层应均匀地包覆在导体上，并与绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。 标称截面积为500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。 2.1.4 绝缘 绝缘标称厚度t n为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称厚度t n的90%。任一断面的偏心率［（最大测量厚度－最小测量厚度）/最大测量厚度］应不大于10%。 电缆的绝缘偏心度应符合下式规定： (t max-t min)/t max≤10% 式中t max ——绝缘最大厚度，mm； t min ——绝缘最小厚度，mm。
光缆施工技术规范书 1、光缆储运 a）光缆运抵工地前，应根据线行情况，核对光缆盘号、光缆长度、光缆外径等相关信息，防止出错； b）光缆储运过程应保持缆盘两个板垂直放置，不允许光缆侧卧和堆放； c）光缆短距离装卸必须按光缆盘标示方向短距滚动，不允许从车上或高处直接滚下； d）使用吊车装卸光缆，应用高强度钢轴穿入轴孔的方式装卸，防止钢索索坏缆盘； e）光缆长期不用，应存放在室内或高处干燥环境，并有遮盖物的环境内加以保护； f）每次只许吊装一盘光缆，光缆吊装过程，应避免挤压和任何的机械性冲击； g）光缆储运温度应控制在-40°C～+60°C 的范围内。 2、光缆到货盘检 2.1 光缆本体检查 (详细检查记录见《光缆现场单盘开箱检验记录表》电力光缆单位工程质量验评标准1.1.1）a）核查光缆缆盘数量、规格、型号、盘号、长度是否符合合同要求； b）核查光缆缆盘包装方式、外观和标识是否符合合同要求，检查外观与盘架的完整性；c）检查出厂检验证明和产品合格证； d）检查光缆外观是否完好，盘绕排列是否整齐有序，无翘线情况，光缆端头包封是否密封完整； e）核查光缆结构和尺寸是否符合合同要求； f）核查OPGW 外层绞合方向是否符合合同要求，检查外观有无损伤、挤压、松股、鸟笼现象；g）检查ADSS 和导引（管道）光缆的外护套有无损伤、扭曲、鼓泡、挤压等现象。 2.2 光纤类型、色谱、组别检查 a）选择适合的长度对光缆进行开剥； b）核查光纤类型和数量是否符合合同要求； c）核查光纤组别分配和色谱是否符合合同要求,色谱色序为：蓝、橙、绿、综、灰，白、红、黑、黄、紫、粉红、粉蓝。 2.3 光纤传输性能测试 a）使用V型槽将光纤临时成端； b）使用光时域反射仪（OTDR）和与光纤同类型的活动连接器（跳纤）对光纤进行测试并存档，必 要时配备一定长度的裸纤配合测试； c）核查光纤长度与光缆盘长是否一致； d）核查单位长度的光纤衰减指标是否符合合同要求。 2.4、光缆金具、附件开箱检查 a）核查金具和附件的型号、数量和包装方式是否符合合同要求； b）检查金具和附件的装箱单、合格证和出场检验证明； c）检查金具、附件外观是否完好，检查金具之间、金具与光缆之间的连接性能； d）检查管道光缆用接续盒外观是否完好无损，检查接续盒封装后的气密性； e）检查光纤配线架（ODF）所配活动连接器（跳纤）排序是否遵循全色谱，其光纤类型与光
第一节 光缆接续 一、光缆接续流程 光缆接续流程图： 二、技术要求： 1、接续前，将光缆的扭劲放掉，以防损坏光缆。 2、接续剪除缆头3—5m 如缆有死弯的地方，应尽可能剪去。 3、光缆接续、装盒时，均要设监视人员进行监视，使接续损耗满足设计或规范要求。 4、接头盒内固定光缆时，应尽可能多地将光缆置入盒中，以防日后缆皮后缩，造成密封不良。 5、接续以后盘缆时，光缆的曲率半径应大于缆径的20倍，安装盘钎盘时，注意防止压缆，增大接续损耗。 6、按光缆接头盒说明书组装、放置、密封接头盒，防止进水。 7、接续完毕后，注意清点工具。 8、光缆接续人员应配备帐篷或接续专用车辆，尽量避免露天作业。 O T D R 远 端 监 测
9、光缆终端盒必需接地可靠。 第二节全程测试： 一、中继段衰减测试 1、测试波段： 测试1310nm和1550nm两个波段 2、测试要求： a、观察全程曲线，应无异常――除始端和尾部外应无反射峰；除接头部位外， 应无高损耗“台阶”；应可以看到曲线尾部的反射峰。 b、中继段光纤线路总衰减测量应以双向测量地平均值为准。 c、测量后存储测量曲线和记录。 OTDR折射率测试范围：1.4675/1.4681 二、光纤通信优点：1. 通信容量大 2. 中继距离长 3. 保密性能好，抗干扰能力强 4. 便于施工和维护 光纤的构造: 1. 纤芯2. 包层3. 涂层 光纤的工作波长：850nm 1310nm 1550nm 850nm(多模传输) 1310nm 1550nm(单模传输) 1310n m≤0.4dB／KM 0.3～0.4dB／KM 1550n m≤0.25dB／KM 0.15～0.25dB／KM 活动连接器（尾纤）衰耗：一般每个为0.5dB 三、现在常用的光缆分为几类？ 架空光缆、直埋式光缆、铠装光缆、海底光缆、阻燃光缆等等。 四、CCITT规范了哪几种单模光纤？有何特点？ 四种：G.652光纤、G.653光纤，G.654光纤和G.655光纤； G.652光纤，即色散未移位单模光纤，又称1310nm性能最佳光纤； G.653光纤，称为色散移位光纤或1550nm性能最佳光纤，零色散点移位到1550nm； G.654光纤，称为截至波长移位的单模光纤,零色散点在1310nm附近，必须 配备单纵模激光器才能消除色散影响，应用于需要很长再生段距离的海底光纤通信； G.655光纤，非零色散移位单模光纤，与G.653相近，但零色散点不在1550nm 附近，而是移位到1570nm或1510～1520nm附近，从而使1550nm附近保持了一 定的色散值，避免了发生多波长传输时的四波混合现象，适用于DWDM系统应用；
电力电缆技术规范 通用技术规范 1、本标准技术规范分为通用部分、专用部分。 2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。 3、项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分，项目单位应填写专用部分表“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会： ①改动通用部分条款及专用部分固化的参数； ②项目单位要求值超出标准技术参数值； ③需要修正污秽、温度、海拔等条件。 经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表“，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。 4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。 5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。 6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。投标人填写技术参数和性能要求响应表时，如有偏差除填写“技术偏差表”外，必要时应提供相应试验报告。 1 总则 1.1 一般规定 1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。 1.1.2 投标人或供货商应设计、制造和销售过铜芯或铝芯电缆的产品，且使用条件应与本工程相类似或较规定的条件更严格。近三年至少有1000km的10kV电缆产品运行业绩。 1.1.3 投标人应仔细阅读本招标文件，包括商务和技术部分的所有规定。由投标人提供的10kV电力电缆应与本技术规范书中规定的要求相一致。卖方应仔细阅读包括本技术规范书在内的招标文件中的所有条款。卖方提供货物的技术规范应符合招标书要求。 1.1.4 本技术规范书提出了对10kV电力电缆技术上的规范和说明。 1.1.5 如果投标人没有以书面形式对本技术规范书的条文提出异议，则意味着投标人提供的产品完全符合本技术规范书的要求。如有偏差，应在投标书中以技术专用部分附录的格式进行描述。 1.1.6 本技术规范书所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。 1.1.7 本招标文件将作为订货合同的附件。本技术规范书未尽事宜，由合同双方在合同技术谈判时双方协商确定。 1.1.8 本技术规范书中涉及的有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。 1.1.9 本技术规范书中的规定如与技术规范专用部分有矛盾时，以专用部分为准。 1.1.10 本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合GB和IEC最新版本的标准和本技术规范书的优质产品。 1.2 工作范围和进度要求 1.2.1 本技术规范书适用技术规范专用部分所有采购的电力电缆。具体为：提供符合本标书技术要求的电力电缆、相应的试验、工厂检验、试运行中的技术服务。 1.2.2 卖方在提供的电缆数量较大或买方认为重要的线路时，应在合同签订后不超过两周的时间内尽快向买方提交一份详细的生产进度表。这份生产进度表应以图表形式说明设计、试验、材料采购、制造、工厂检验、抽样检验、包装及运输，包括对每项工作及其过程足够详细的全部细节。 1.2.3 投标人应满足招标文件内交货时间要求。投标人对于因某种特殊原因造成的交货时间延误情况，应在投标文件中提供相应的采取补救措施的应急预案。 1.3 对设计图纸、说明书和试验报告的要求 1.3.1 技术资料和图纸的要求
光缆接头盒高低温循环试验中的密封问题分析 电信技术 作者：信息产业部邮电工业产品质量监督检验中心廖运发戴真2007-12-10 10:48 光缆接头盒高低温密封问题 随着我国光通信网络的快速发展，光纤光缆及其附件种类越来越多。根据光缆种类的不同，目前的光缆接头盒分为室外光缆接头盒、OPGW光缆接头盒、浅海光缆接头盒及微型光缆接头盒等。随着光缆种类的增加，还将出现更多与新型光缆相适应的接头盒，如微吹布放光缆接头盒、排水管道光缆接头盒、路槽光缆接头盒等。 1循环试验的基本情况 表1 接头盒高低温循环试验条件 表1是YD/T814.1-2004中规定的接头盒高低温循环试验条件。 在室温下，将试样置入温控箱，以1℃/min的速率升温至高温，在高温下恒温2h，接着降温至室温，在室温下恒温2h，然后降至低温，在低温下恒温2 h，再升温至室温，在室温下恒温2 h，如此构成一个循环，共做10个循环。图1是高低温循环试验温度变化曲线。
图1 高低温循环试验温度变化曲线（1个循环） 一般来说，接头盒内温度变化与温控箱温度变化相比有一些滞后，但这对分析接头盒内压力大小没有影响，可以不考虑。 假设接头盒内空气为理想气体，当温度变化时，在不漏气的情况下，接头盒内气体体积的变化影响可以忽略不计。根据查理定律，即一定质量（M）的气体，在体积（V）保持不变的情况下，其压强（P）与温度（T）成正比，即P/T=常数。其中T为绝对温度。 根据标准要求，初始状态室温为20℃、压强为160kPa（60kPa+100 kPa），应用查理定律求得的高低温循环试验接头盒内压力变化曲线如图2所示。 图2 高低温循环试验接头盒内压力变化曲线（1个循环）
1.1 停车场管理系统 1.1.1 系统概述 随着科技的进步，电子技术、计算机技术、通讯技术不断地向各种收费领域渗透，当今的停车场收费系统已经向智能型的方向转变。先进可靠的停车场收费系统在停车场管理系统中的作用越来越大。 IC感应卡停车场管理系统是一种高效快捷、公正准确、科学经济的停车场管理手段，是停车场对于车辆实行动态和静态管理的综合。从用户的角度看，其服务高效、收费透明度高、准确无误；从管理者的角度看，其易于操作维护、自动化程度高、大大减轻管理者的劳动强度；从投资者角度看，彻底杜绝失误及任何形式的作弊，防止停车费用流失，使会展中心的投资回报有了可靠的保证。 系统以感应卡为信息载体，通过感应卡记录车辆进出信息，利用计算机管理手段确定停车计费金额，结合工业自动化控制技术控制机电一体化外围设备，从而控制进出停车场的各种车辆。 甘肃电投房地产会展配套1#地块小区的地下一层在平常作为停车场使用， 小区住户车位160个，办公楼车位330个，会有大量的车辆驶入停车，如何管理 好这些车辆的出入，合理计费，同时尽最大可能地防止车辆被盗情况的发生，是 车辆管理的一个重要任务，建设一套高质量、行之有效的停车管理系统势在必行。 1.1.2 功能描述 IC卡智能停车场收费管理系统是现代化停车场车辆收费及设备自动化管理 的统称，该系统将计算机技术、自控技术及智能IC卡技术有机的结合起来，通 过对车辆IC卡的管理，实现对车辆出入、停放和收费的自动化管理。该系统具 有图像对比，自动收费、自动存储数据等多种功能，可实现脱机运行，在电脑出 现故障的情况下仍可保证车辆的正常进出。与传统的停车场人工管理方式相比， 该系统高效、安全、科学，杜绝了工作人员贪污、不法分子进入车场偷车、损车 等事件，是现代化停车管理的理想设施，非常适用于展览中心的地下停车库。
架空光缆线路 技 术 规 范 广东长实通信工程有限公司
目录 一、总则-------------------------------------------------------------------------1 二、光缆线路路由-------------------------------------------------------------1 三、新建杆路-------------------------------------------------------------------1—3 四、光缆的单盘测试和配盘-------------------------------------------------4 五、光缆的敷设安装----------------------------------------------------------4—7 （1）光缆端别------------------------------------------------------------------4 （2）架空光缆------------------------------------------------------------------4 （3）引上光缆------------------------------------------------------------------6 （4）局内光缆------------------------------------------------------------------6 六、光缆标志牌-----------------------------------------------------------------8 七、光缆光纤的接续-----------------------------------------------------------8 八、光缆的预留-----------------------------------------------------------------9 九、光缆线路防护--------------------------------------------------------------9—10 十、材料的选用----------------------------------------------------------------11 十一、竣工技术资料----------------------------------------------------------12
中国移动通信集团安徽有限公司光缆线路工程施工验收技术规范 中国移动通信集团安徽有限公司网络部
目录 第一章总则 (1) 第二章光缆及器材检验 (2) 第三章路由复测 (3) 第四章光缆配盘 (6) 第五章安装工艺 (7) 第六章中继段测试 (21) 第七章竣工验收 (22) 第八章附则 (24)
第一章总则 1.1中国移动通信集团安徽有限公司光缆线路工程施工验收规范（以下简称规范）是中国移动通信集团安徽有限公司光缆线路工程施工质量检验、随工检验和竣工验收的技术依据，适用于省内干线、城域传送网的新建、扩建和改建的光缆线路工程。 1.2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团安徽有限公司通信工程验收管理办法》(安移动网〔2007〕142号) 、本规范以及设计文件规定进行，验收项目、内容和标准按本规范的要求办理。 1.3工程验收必须严格执行本规范，以确保工程质量。各级建设单位必须加强工程质量检查工作，通过监理单位或随工代表加强施工现场的质量检查，做好随工检验和隐蔽工程的签证工作。 1.4在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定和设计规范要求。 1.5本规范主要包括安徽移动使用较多的管道、架空光缆和硅管管道的敷设。施工单位制定的施工操作规程应遵循本规范的要求。 1.6 本规范未尽事项应执行YD5121－2005《长途通信光缆线路工程验收规范》，YD/T5138－2005《本地网通信线路工程验收规范》、YD5043-2005《长途通信光缆塑料管道工程验收规范》和GB50374-2006《通信管道工程施工及验收技术规范》的相关要求。
光缆终端盒技术规范（V1.0） 深圳科信通信设备有限公司 2011年11月 目录 1.概述 2 2.型号和标记 2 3. 使用环境要求 2 4.结构与功能 2 4.1 结构2 4.1.1结构要求2 4.2 功能3
5 外观与装配5 5.1外观5 5.2 装配要求 5 6 材料5 6.1防腐蚀性能5 6.2 燃烧性能 5 7.集纤功能6 7.1 集纤功能要求6 8.机械性能6 8.1 拉伸6 8.2 弯曲6 8.3 跌落6 8.4 机械强度 6 9 环境性能6 9.1高温性能6 9.2低温性能6 9.3 恒定湿热要求6 10 试验方法6 10.1 试验条件7 10.2 结构与功能检查7 10.3 外观与装配要求检查7 10.4 材料检查7 10.5 集纤功能检查7 10.6 机械性能试验7 10.7 环境条件试验8 10.8 有毒有害物质含量试验8 11、包装、运输、贮存8 11.1 包装 8 11.2 运输 9
11.3贮存9 1.光纤插座盒范畴和技术要求 本标准规定了光纤插座盒的技术要求、检验规则及标志、包装、运输和贮存的要求。 本标准依据中华人民共和国通信行业标准YD/TXXXX-201X《光纤插座盒》编制而成，设备厂商提供的产品应符合其规定。随着标准的修订，设备厂商提供的产品应符合最新标准的要求。 2.型号和标记 产品型号和标记需符合“YD/TXXXX-201X光纤插座盒”标准要求。 本技术规范要求的光纤插座盒标记为： GCM-2-SC/LC YD/T××××-201×。 3. 使用环境要求 光纤插座盒可在室内使用，也可在楼道或单元等非露天环境使用； 工作温度：-25℃～+50℃。 贮存温度范畴：-25℃～+55℃。 相对湿度要求：不大于90%（+30℃）。 大气压力：62kpa～106kpa 4.结构与功能 4.1 结构 4.1.1结构要求 a) 光纤插座盒由面盖、底盒、适配器等组成。 b) 规格采纳86式，安装螺丝孔位间距60mm. 双口光纤插座盒外形尺寸为：86mm×86mm×24mm，三口光纤插座盒外形尺寸为：86mm×86m m×31mm.
10kV电力电缆通用技术规范 1 标准和规范 1.1 除本规范特别规定外，卖方所提供的设备均应按下列标准和规范进行设计、制造、检验和安装。所用的标准必须是其最新版本。如果这些标准内容矛盾，应按最高标准的条款执行或按双方商定的标准执行。如果卖方选用标书规定以外的标准，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。 1.2 本条件中标明的参数数值是作为特殊强调的条款。 1.3 引用标准，引用标准一览表见表1。 这些标准应是现行的有效版本，同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。 表1 引用标准一览表 2 技术参数和性能要求 2.1 电缆结构 电缆结构除符合GB/T 12706.2的规定外，还应满足以下要求。 2.1.1 导体 导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956。 2.1.2 挤出交联工艺 导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。 2.1.3 导体屏蔽 导体屏蔽应为挤包的半导电层，电阻率不大于100Ω·cm。半导电层应均匀地包覆在导体上，并和绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。 标称截面积500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。 2.1.4绝缘 绝缘标称厚度为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称厚度tn的90%。任一断面的偏心率[(最大测量厚度－最小测量厚度)/最大测量厚度]应不大于10%。
一、通信管道路由和位置的确定： 1、通信管道建筑避免在规划不定、尚未定型、或虽已成型、但土壤未沉实的道路上（城市规划有特殊要求的除外），应远离电腐蚀和化学腐蚀地带，尽量选择在地下或地上障碍物较少的街道上。 2、城区通信管道的位置，宜建筑在人行道下、高等级公路上的车道下，不宜建在快车道下。 3、通信管道和其他地下管线及建筑物间的“平行”和“垂直”净距应符合验收规范或设计标准（见附表1）。 4、城区内建筑通信管道的路由，必须经城管部门批准有红线图，否则严禁施工。 二、管道及人（手）孔建筑： （一）管道： 1、通信管道使用材料主要有水泥管块、高密度聚乙烯（HDPE）波纹管或硬质聚氯乙烯（PVC）硬塑管等。PVC硬塑管：应保证其直径在φ98／90mm以上；HDPE波纹管其直径在φ110／100mm以上。使用钢管、塑管时内径应一致。 2、在下列情况下宜采用塑管：（1）腐蚀情况较严重的地段；（2）地下障碍复杂的地段；（3）施工期限要求迅速复原的地段；（4）塑管的接续宜采用承插法。采用承插法接续塑料管，其承插部分应涂粘合剂，应在距直管管口10mm处向管身涂抹，涂抹承插长度的2/3。（5）塑料管的组群管间缝隙为10-15mm，接续管头必须错开，每隔2-3米设垫物支撑，并保证管群的整体形状统一。进入人（手）孔窗口部分的堵抹（喇叭口）不应凸出墙面，应终止在墙体内30-50mm处。 3、在下列情况下宜采用钢管：（注：钢管壁厚 2.0mm以下时为薄壁钢管，2.0mm 以上时为厚壁钢管。）（1）钢管附挂在桥梁上或跨越沟渠、有悬空跨度；（2）埋深过浅或路面荷载过重；（3）地基特别松软或有可能遭到强烈振动；（4）有强电危险或干扰影响需要防护；（5）在有腐蚀的地段采用钢管时，必须做钢管的防腐处理；（6）钢管接续宜采用管箍法，两根钢管应分别旋入管箍长度的1/3以上，两端管口应锉成坡边，使用有缝管时应将管缝置于上方。 4、管道应建筑在良好的地基上，地基分天然地基和人工地基两种。天然地基：稳定性土质，不需人工加固的地基；人工地基：在不稳定的土质上必须经过人工加固的地基。加固方式有表面夯实、碎石加固、换土法和打桩加固法等。 5、管道的基础：基础是介于管道与地基中间的铆接结构，它支撑管道，把管道的荷重均匀传播到地基中，管道一般均应有基础，基础有混凝土基础和钢筋混凝土基
智能化系统施工技术方案 1 弱电机柜及其内部设备安装 1.1、机柜安装要求 1.1.1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等。 1.1.2、机柜型号、规格,安装位置,应符合设计要求。 1.1.3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm。 1.1.4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰。 1.1.5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固。 1.1.6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板。 1.1.7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工。 1.1.8、壁挂式机柜距地面宜为1800mm。 1.1.9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固。 1.1.10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。 1.1.11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。 1.1.12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。必要时须在机柜下放置支撑物，以保证机柜的安全稳固。 .1.13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。设备舱门和配线舱门必须能完全开启。
光缆线路设计技术标准 1、中继段光纤衰减指标 型二氧化硅系单模、长波长光纤，油膏采用抗低温（-50℃）纤膏缆膏；护套材料宜选用上海石化、北欧化工或美国陶氏的PE护套料。 光缆结构选用金属加强构件，松套层绞填充式的GYTS 型光缆。 其光缆线路中继段传输衰减指标应符合下表规定： 【注:设计取定标称盘长为3km时，平均盘长取定为 3km，单个光纤熔接接头衰耗，光纤接头平均衰耗=3公里=Km；设计取定标称盘长为2km时，平均盘长取定为，单个光纤熔接接头衰耗，光纤接头平均衰耗=公里=Km；】根据公式计算，中继段光纤线路衰减符合传输系统要求。 2、光纤技术参数指标 型光纤主要技术性能参数指标如下表：
（1）光缆主要技术性能指标如下表： 表光缆的允许拉伸力和压扁力的机械性能指标表
为便于识别光纤，其光纤和松套管必须由色谱标志，松套管采用全色谱标志，面向光缆A端看，在顺时针方向上松套管序号增大，松套管序号及其对应的颜色应符合下表要求： 每盘光缆两端应分别有端别识别标志，面向光缆看，在顺时针方向松套管序号增大时为A端，反之为B端；A端标志为红色，B端标志为绿色。 4、光缆接头盒技术指标 光缆接头盒容量为48-144芯。 其主要技术性能应符合下列要求： （1）环境性能 ①环境温度：工作时为-40-----+65℃ 储存及运输为-25----+60℃ ②大气压力：70kPa～106 kPa。 （2）机械性能 ①光缆接头盒封装完毕后，光缆接头盒内充气压力为100kPa±5kPa，浸入常温清水容器中稳定观察15分钟应无气泡溢出，或稳定观察24小时气压表指示应无变化。 ②光缆接头盒应能承受1000N轴向拉伸力，时间不小于1分钟。光缆接头盒与光缆接合处应能承受100N轴向压力，时间不小于1分钟。 （3）接头盒结构与功能
10kV电力电缆技术规 1规性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 311.1高压输变电设备的绝缘配合 GB/T 2951电缆和光缆绝缘和护套材料通用试验方法 GB/T 2952电缆外护层 GB/T 3048.10电线电缆电性能试验方法第10部分：挤出护套火花试验 GB/T 3048.12电线电缆电性能试验方法第12部分：局部放电试验 GB/T 3956电缆的导体 GB/T 6995电线电缆识别标志方法 GB/T 11019电缆用铝带 GB/T 12706.2额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆及其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆 GB/T 14315电力电缆导体用压接型铜、铝接线端子和连接管 GB/T 19001 质量管理体系要求 GB/T 19666阻燃和耐火电线电缆通则 JB/T 8137 电线电缆交货盘 2技术参数和性能要求 2.1电缆结构 2.1.1导体 导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。 800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2及以上应采用分割导体结构。 2.1.2挤出交联工艺
导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。绝缘料采用交 联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应 超过半年。生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产 设备中的测偏装置、干式交联，冷却装置的描述等。 2.1.3导体屏蔽 导体屏蔽应为挤包的半导电层，电阻率不大于100·cm。半导电层应均匀地包 覆在导体上，并与绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、 烧焦或擦伤的痕迹。 标称截面积为500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。 2.1.4绝缘 绝缘标称厚度t n为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚 度应不小于标称厚度t n的90%。任一断面的偏心率［（最大测量厚度－最小测量厚度）/最大测量厚度］应不大于10%。 电缆的绝缘偏心度应符合下式规定： (t max t min)/t max≤10% 式中t max ——绝缘最大厚度，mm； t min ——绝缘最小厚度，mm。 t max和t min在绝缘同一断面上测得。 2.1.5绝缘屏蔽 绝缘屏蔽为可剥离或不可剥离挤包半导电层，电阻率不大于500·cm，半导 电层应均匀地包覆在绝缘表面，表面应光滑，不应有尖角、颗粒、烧焦或擦伤的痕迹。从老化前后的试样绝缘上剥下挤包半导电屏蔽的剥离力应不小于8N和不大于45N，绝 缘表面应无损伤及残留的半导电屏蔽痕迹。 三芯电缆绝缘屏蔽与金属屏蔽之间应有沿缆芯纵向的相色（黄绿红）标志带，其 宽度不小于2mm。 2.1.6金属屏蔽 2.1.6.1金属屏蔽应由一根或多根金属带、金属编织带、金属丝的同心层或金属丝与金 属带的组合结构组成。 2.1.6.2金属屏蔽中铜丝的电阻应符合GB/T 3956的要求。铜丝屏蔽的标称截面积应根 据故障电流容量确定。 2.1.6.3铜丝屏蔽由疏绕的软铜线组成，其表面应用反向绕包的铜丝或铜带扎紧，相 邻铜丝的平均间隙应不大于4mm。 2.1.6.4铜带屏蔽由一层重叠绕包的软铜带组成，绕包连续均匀、平整光滑、没有断裂，铜带间的平均搭盖率应不小于15% （标称值），其最小搭盖率应不小于5%。软铜带应 符合GB/T 11091，铜带标称厚度为：
