浅谈薄壁环形件变形控制
薄壁零件的变形控制一直以来都是一个难题，在质量和效率之间更是难于取舍。文章主要介绍了一些简易的变形控制的方法。
标签：薄壁；变形；控制
实际加工中应结合具体条件选择不同的控制方法。简单易实现的主要有优化加工刀具、优化工艺方案、进给量局部优化、优化切削参数、优化装夹方案等，下面就从以下几方面介绍薄壁零件的变形控制。
1 变形控制对加工工艺的要求
1.1 粗加工、精加工分开
对加工精度要求较高的薄壁类零件，应分开粗加工、半精加工、精加工进行。粗、半精、精加工分开，可避免因粗加工引起的各种变形，包括粗加工时，压紧力引起的弹性变形、切削热引起的热变形以及粗加工后由于内应力重新分布而引起的变形。其目的是为了保证零件的精度及稳定性。另外，粗、精加工分开，机床设备也可得到合理的使用，即粗加工设备充分发挥其效率，精加工设备可长期保持机床的精度。
1.2 增加时效去应力工序
内应力是引起零件变形的主要因素，为防止零件变形，除应严格地按照材料进行热处理，使零件具有较好的组织外，在粗、精加工之间，增加一道时效去应力工序，以最大限度地消除零件内部的应力。通常采用热时效和自然时效的方法。这两种方式却都存在弊端：自然时效周期需要达到半年或两年，周期过长；热时效费用高，耗能高，炉温控制难度大，零件易氧化，且易因受热不均导致裂纹，并在冷却过程中产生新的应力。振动时效是以金属零件固有频率，利用一受控振动能量对工件进行处理，使工件产生应变，达到消除零件残余应力的目的。
1.3 利用零件的整体刚性加工薄壁零件
随着零件壁厚的减小，其刚性降低，加工变形增大。因此，在切削过程中，尽可能地利用零件的未加工部分，作为正在切削部分的支撑，使切削过程处在刚性较佳的状态。下面举几个例子，如：铣“U”型槽时可以考虑先铣类似成“口”型，最后在把“口”上的横梁铣掉，该方法能有效地降低切削变形及其影响，降低了由于刚性降低而可能发生的切削振动。如：车加工薄壁时，可在有余量刚性较好时，先将内侧及内槽等加工到位，再加压盖加工外侧等多种灵活利用零件整体刚性的方法。
2 采用辅助支撑装夹方式增强工艺系统刚性
?摘要：在数控车加工过程中，经常碰到一些薄壁零件的加工。本文详细分析了薄壁零件加工的特点、防止变形的工艺方法、车刀几何角度及切削参数的选择，结合在教学实践中的实例设计出加工方案。关键词：薄壁零件工 ... ?摘要：在数控车加工过程中，经常碰到一些薄壁零件的加工。本文详细分析了薄壁零件加工的特点、防止变形的工艺方法、车刀几何角度及切削参数的选择，结合在教学实践中的实例设计出加工方案。 关键词：薄壁零件工艺分析加工方案 1 薄壁工件的加工特点 车薄壁工件时，由于工件的刚性差，在车削过程中，可跑产生以下现相。 1.1 因工件壁薄，在夹压力的作用下容易产生变形。从而影响工件的尺寸精度和形状精度。当采用如图1所示三爪卡盘夹紧工件加工内孔时，在夹紧力的作用下，会略微变成三角形，但车孔后得到的是一个圆柱孔。当松开卡爪，取下工件后，由于弹性恢复，外圆恢复成圆柱形，而内孔则如图2所示变成弧形三角形。若用内径千分尺测量时，各个方向直径D相等，但已变形不是内圆柱面了，这种现相称之为等直径变形。 1.2 因工件较薄，切削热会引起工件热变形，从而使工件尺寸难以控制。对于线膨胀系数较大的金属薄壁工件，如在一次安装中连续完成半精车和精车，由切削热引起工件的热变形，会对其尺寸精度产生极大影响，有时甚至会使工件卡死在夹具上。 1.3 在切削力（特别是径向切削力）的作用下，容易产生振动和变形，影响工件的尺寸精度，形状、位置精度和表面粗糙度。 2 减少和防止薄壁件加工变形的方法 2.1 工件分粗，精车阶段粗车时，由于切削余量较大，夹紧力稍大些，变形也相应大些；精车时，夹紧力可稍小些，一方面夹紧变形小，另一方面精车时还可以消除粗车时因切削力过大而产生的变形。 2.2 合理选用刀具的几何参数精车薄壁工件时，刀柄的刚度要求高，车刀的修光刃不易过长（一般取0.2~0.3mm），刃口要锋利。 2.3 增加装夹接触面如图3所示采用开缝套筒或一些特制的软卡爪。使接触面增大，让夹紧力均布在工件上，从而使工件夹紧时不易产生变形。 2.4 应采用轴向夹紧夹具车薄壁工件时，尽量不使用径向夹紧，而优先选用如图4所示轴向夹紧方法。工件靠轴向夹紧套（螺纹套）的端面实现轴向夹紧，由于夹紧力F沿工件轴向分布，而工件轴向刚度大，不易产生夹紧变形。 2.5 增加工艺肋有些薄壁工件在其装夹部位特制几根工艺肋，以增强此处刚性，使夹紧力作用在工艺肋上，以减少工件的变形，加工完毕后，再去掉工艺肋。 2.6 充分浇注切削液通过充分浇注切削液，降低切削温度，减少工件热变形。 3 数控车削薄壁件参数选择 数控车床进行薄壁件加工时，具有较大的优势，对于直径较小（φ160mm以内），长度短（250mm以下），壁厚为2-2.5mm的薄壁工件，可以一次性车削成型。但应注意不要夹持在薄壁部位，同时应选择合适的刀具角度，具体的刀具角度如下。 3.1 外圆精车刀Kr=90°～93°，Kr’=15°α0=14°～16°，α01=15°，γ0适当增大，刀具材料为YW1硬质合金。 3.2 内孔精车刀Kr=60°，Kr1=30°，γ0=35°α0=14°～16°，α01=6°～8°，λs=5～6°，刀具材料为YW1硬质合金。转贴于中国论文下 3.3 精加工车削参数Vc=160mm/min，f=0.1mm/r，αp=0.2～0.4mm。
浅埋软弱围岩隧道变形控制 摘要：本文以宁安铁路钟鸣2#隧道为例，重点阐述在浅埋软弱围岩隧道施工，通过各种技术措施对围岩变形进行控制的方法。 关键词：隧道，浅埋，软弱围岩，变形控制 abstract: this article to ning an railway chiming 2 # tunnel as an example, focuses on the shallow buried tunnel in weak rock construction, through various technical measures to control surrounding rock deformation method. key words: tunnel, shallow buried and weak surrounding rock, deformation control. 中图分类号：u452.1+2 文献标识码：a文章编号：2095-2104（2013）引言 在高铁建设过程中，出现了越来越多的地质条件复杂，浅埋软弱围岩的高风险隧道。由于这些浅埋地层的埋藏比较浅，大多是强风化破碎的围岩，地质条件变化较大，围岩应力分布复杂，且开挖断面大，造成了隧道施工过程中，施工难度增大，初支变形复杂和隧道整体稳定难以控制的情况，隐含着很多坍塌等安全隐患。本文以钟鸣2#隧道为研究对象，阐述在浅埋软弱围岩隧道施工过程中如何采取对策减小初支变形，确保施工安全的方法。 1 工程概况 钟鸣2#隧道位于宁安铁路铜陵境内，双线全长798m，施工里程为dk140+830～dk141+628。隧道穿越地层主要为含砾粉质黏土及泥质

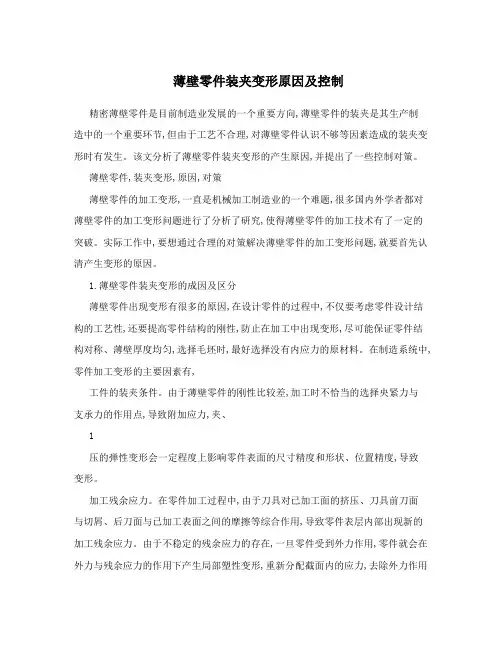

薄壁零件装夹变形原因及控制 精密薄壁零件是目前制造业发展的一个重要方向,薄壁零件的装夹是其生产制 造中的一个重要环节,但由于工艺不合理,对薄壁零件认识不够等因素造成的装夹变形时有发生。该文分析了薄壁零件装夹变形的产生原因,并提出了一些控制对策。 薄壁零件,装夹变形,原因,对策 薄壁零件的加工变形,一直是机械加工制造业的一个难题,很多国内外学者都对薄壁零件的加工变形问题进行了分析了研究,使得薄壁零件的加工技术有了一定的突破。实际工作中,要想通过合理的对策解决薄壁零件的加工变形问题,就要首先认清产生变形的原因。 1.薄壁零件装夹变形的成因及区分 薄壁零件出现变形有很多的原因,在设计零件的过程中,不仅要考虑零件设计结构的工艺性,还要提高零件结构的刚性,防止在加工中出现变形,尽可能保证零件结构对称、薄壁厚度均匀,选择毛坯时,最好选择没有内应力的原材料。在制造系统中,零件加工变形的主要因素有, 工件的装夹条件。由于薄壁零件的刚性比较差,加工时不恰当的选择央紧力与 支承力的作用点,导致附加应力,夹、 1 压的弹性变形会一定程度上影响零件表面的尺寸精度和形状、位置精度,导致 变形。 加工残余应力。在零件加工过程中,由于刀具对已加工面的挤压、刀具前刀面 与切屑、后刀面与已加工表面之间的摩擦等综合作用,导致零件表层内部出现新的加工残余应力。由于不稳定的残余应力的存在,一旦零件受到外力作用,零件就会在外力与残余应力的作用下产生局部塑性变形,重新分配截面内的应力,去除外力作用
