薄壁零件装夹变形原因及控制
精密薄壁零件是目前制造业发展的一个重要方向,薄壁零件的装夹是其生产制
造中的一个重要环节,但由于工艺不合理,对薄壁零件认识不够等因素造成的装夹变形时有发生。该文分析了薄壁零件装夹变形的产生原因,并提出了一些控制对策。
薄壁零件,装夹变形,原因,对策
薄壁零件的加工变形,一直是机械加工制造业的一个难题,很多国内外学者都对薄壁零件的加工变形问题进行了分析了研究,使得薄壁零件的加工技术有了一定的突破。实际工作中,要想通过合理的对策解决薄壁零件的加工变形问题,就要首先认清产生变形的原因。
1.薄壁零件装夹变形的成因及区分
薄壁零件出现变形有很多的原因,在设计零件的过程中,不仅要考虑零件设计结构的工艺性,还要提高零件结构的刚性,防止在加工中出现变形,尽可能保证零件结构对称、薄壁厚度均匀,选择毛坯时,最好选择没有内应力的原材料。在制造系统中,零件加工变形的主要因素有,
工件的装夹条件。由于薄壁零件的刚性比较差,加工时不恰当的选择央紧力与
支承力的作用点,导致附加应力,夹、
1
压的弹性变形会一定程度上影响零件表面的尺寸精度和形状、位置精度,导致
变形。
加工残余应力。在零件加工过程中,由于刀具对已加工面的挤压、刀具前刀面
与切屑、后刀面与已加工表面之间的摩擦等综合作用,导致零件表层内部出现新的加工残余应力。由于不稳定的残余应力的存在,一旦零件受到外力作用,零件就会在外力与残余应力的作用下产生局部塑性变形,重新分配截面内的应力,去除外力作用
后,零件就会受到内部残余应力的作用出现变形。这种由于切削过程中残余应力的重新分布,造成的零件的变形,会严重影响加工质量。
切削力和切削热、切削振动。为了避免被加工材料产生弹性变形、塑性变形以及刀具与切屑和工件之间的摩擦,切削过程会产生切削力和切削热,在两者作用下,很容易导致零件振动和变形,进而影响零件的质量。另外,造成零件变形的影响因素还有机床、工装的刚度,切削刀具及其角度、切削参数和零件冷却散热情况等。其中造成零件变形的主要因素是切削力、夹紧力以及残余应力。
2.控制零件变形的工艺措施
由于零件的整体刚性在加工薄壁零件过程中随着零件壁厚逐渐减小,零件的刚性也会降低,进而导致加工零件的变形增大。因而,在对零件进行切削过程中,最大程度地利用零件的未加工部分,支撑正在切削部分,保证切削时处在最
2
佳刚性状态。如,腔内有腹板的腔体类零件,在加工过程中,铣刀以螺旋线方式从毛坯中间位置下刀进而降低垂直分力对腹板的压力,从深度方向铣到尺寸,再从中间扩张到四周至侧壁。如果内腔深度很大,根据上面的方法进行多层加工。这种方式能够尽可能的降低切削变形,减少了由于零件刚性的降低而出现的切削振动现象。
采用辅助支撑。在加工薄壁结构的腔类零件过程中,控制零件的变形就要首先解决由于装夹力造成的变形。因而,可利用腔内加膜胎(橡胶膜胎或硬膜胎)的方式来增加零件的刚性,避免零件在加工过程中出现变形,另外,还可以采用填充法石蜡、低熔点合金等工艺方法,来增加零件的支撑,从而减小变形、提高零件的精度。
设计工艺加强筋,提高刚性。对于薄壁零件来说,为了减少变形,可以增加零件的工艺筋条,从而达到加强刚性的目的,这是工艺设计中避免变形的提高刚性常用的手段之一。如在加工长槽过程中,在圆支管右端上下二槽口留3mm加强筋,进行消除
零件内部应力处理,用线切割的方式去掉加强筋,最后利用心轴进行校形。这种方式加工的零件,能够最大限度的保证变形在可控制的设计精度范围内。
对称分层铣削。均匀释放应力,对称释放毛坯初始残余应力,是有效减小零件的加工变形的又一方法。在处理厚度两面都需要加工的板类零件,可以通过上下两面消除余量均
3
等的原则,施行轮流加工处理,即在上平面去除一定的余量,然后在另一面中也去除相同的余量。在零件加工过程,遵循余量依次递减的原则,轮流的次数越多,其相应释放的应力就会越彻底,零件的变形程度就会越小。
刀具下刀方式的优化。刀具下刀方式能够直接影响零件的加工变形。如垂直进刀方式,对腹板有一定程度的向下的压力,会造成腹板的弯曲变形,而水平进刀方式,对侧壁有一定程度的挤压作用,如果刀具刚性不足就会造成让刀,影响加工精度。
总而言之,通过上文的分析,了解了造成薄壁零件变形的原因,即分为应力释放变形和受力释放变形。基于此,文章提出了有效的控制薄壁零件变形的方法—选择合理的防变形装夹技术以及数控高速加工优化工艺流程等。同时,还可以根据零件的结构,采用有效的工艺措施和方法,如工序的合理安排,走刀路线的优化等,有效的控制了薄壁零件的变形。
[1]陈德兰.控制薄壁零件变形的工艺措施[J].装备制造技术,2010.06
[2]沈健,晋华升.薄壁零件夹持变形的计算与分析[J].机械工程师,2011.05
[3]胡军.薄壁零件加工及如何减少变形[J].大科技?科技天地,2010.03
4
[4]赵新.薄壁零件加工装夹技术研究[J].新技术新工
艺,2009.11
5
薄壁零件装夹变形原因及控制 精密薄壁零件是目前制造业发展的一个重要方向,薄壁零件的装夹是其生产制 造中的一个重要环节,但由于工艺不合理,对薄壁零件认识不够等因素造成的装夹变形时有发生。该文分析了薄壁零件装夹变形的产生原因,并提出了一些控制对策。 薄壁零件,装夹变形,原因,对策 薄壁零件的加工变形,一直是机械加工制造业的一个难题,很多国内外学者都对薄壁零件的加工变形问题进行了分析了研究,使得薄壁零件的加工技术有了一定的突破。实际工作中,要想通过合理的对策解决薄壁零件的加工变形问题,就要首先认清产生变形的原因。 1.薄壁零件装夹变形的成因及区分 薄壁零件出现变形有很多的原因,在设计零件的过程中,不仅要考虑零件设计结构的工艺性,还要提高零件结构的刚性,防止在加工中出现变形,尽可能保证零件结构对称、薄壁厚度均匀,选择毛坯时,最好选择没有内应力的原材料。在制造系统中,零件加工变形的主要因素有, 工件的装夹条件。由于薄壁零件的刚性比较差,加工时不恰当的选择央紧力与 支承力的作用点,导致附加应力,夹、 1 压的弹性变形会一定程度上影响零件表面的尺寸精度和形状、位置精度,导致 变形。 加工残余应力。在零件加工过程中,由于刀具对已加工面的挤压、刀具前刀面 与切屑、后刀面与已加工表面之间的摩擦等综合作用,导致零件表层内部出现新的加工残余应力。由于不稳定的残余应力的存在,一旦零件受到外力作用,零件就会在外力与残余应力的作用下产生局部塑性变形,重新分配截面内的应力,去除外力作用
后,零件就会受到内部残余应力的作用出现变形。这种由于切削过程中残余应力的重新分布,造成的零件的变形,会严重影响加工质量。 切削力和切削热、切削振动。为了避免被加工材料产生弹性变形、塑性变形以及刀具与切屑和工件之间的摩擦,切削过程会产生切削力和切削热,在两者作用下,很容易导致零件振动和变形,进而影响零件的质量。另外,造成零件变形的影响因素还有机床、工装的刚度,切削刀具及其角度、切削参数和零件冷却散热情况等。其中造成零件变形的主要因素是切削力、夹紧力以及残余应力。 2.控制零件变形的工艺措施 由于零件的整体刚性在加工薄壁零件过程中随着零件壁厚逐渐减小,零件的刚性也会降低,进而导致加工零件的变形增大。因而,在对零件进行切削过程中,最大程度地利用零件的未加工部分,支撑正在切削部分,保证切削时处在最 2 佳刚性状态。如,腔内有腹板的腔体类零件,在加工过程中,铣刀以螺旋线方式从毛坯中间位置下刀进而降低垂直分力对腹板的压力,从深度方向铣到尺寸,再从中间扩张到四周至侧壁。如果内腔深度很大,根据上面的方法进行多层加工。这种方式能够尽可能的降低切削变形,减少了由于零件刚性的降低而出现的切削振动现象。 采用辅助支撑。在加工薄壁结构的腔类零件过程中,控制零件的变形就要首先解决由于装夹力造成的变形。因而,可利用腔内加膜胎(橡胶膜胎或硬膜胎)的方式来增加零件的刚性,避免零件在加工过程中出现变形,另外,还可以采用填充法石蜡、低熔点合金等工艺方法,来增加零件的支撑,从而减小变形、提高零件的精度。 设计工艺加强筋,提高刚性。对于薄壁零件来说,为了减少变形,可以增加零件的工艺筋条,从而达到加强刚性的目的,这是工艺设计中避免变形的提高刚性常用的手段之一。如在加工长槽过程中,在圆支管右端上下二槽口留3mm加强筋,进行消除
摘要： 本文系统设计了薄壁零件的数控车削加工工艺。通过探讨薄壁零件在加工中存在的易变形、零件尺寸精度、位置精度及表面粗糙度不易保证等技术问题，对加工难点进行分析，给出了加工工艺路线和加工方案，通过优化、完善夹具设计和切削参数，防止了薄壁零件加工变形、保证了较好的尺寸精度和位置精度，从而有效解决薄壁零件的车削加工难题。 由于薄壁零件刚性差、强度弱，在加工中极易变形，是零件的形位公差增大，不易保证零件的加工质量。因此对薄壁零件的装夹，切削加工过程中刀具的合理选用及切削量的选择，提出了严格要求。 在普通车床上加工形状较复杂、有一定精度要求、且需要多把刀具进行加工的批量零件时，不仅需要频繁换刀和装夹，花费大量的人力和时间，而且加工出来的零件质量取决于加工人员的技术水平, 产品质量得不到充分的保证。而运用数控车床，结合传统的加工工艺，不但能大大缩短加工时间、提高加工精度，而且成品率高、产品质量稳定。 所以，在运用数控机床加工过程中为保证被加工薄壁件的必要的精度，有同轴度要求的外圆柱面或有垂直度要求的外圆与端面，尽可能在一次装夹中完成；需要编制其加工路线、合理的选择个阶段的加工参数并编写高质量的数控加工程
序。为完全保证零件的形位公差需要设计其装夹的夹具，为此，对零件图纸、零件加工及时效处理等方面都认真地进行了分析和研究。 图1-1 由图1-1可看出，?64mm的外圆对?60mm的孔的同轴度，?64的外圆的圆度和表面质量以及孔尺寸精度的加工是该薄壁零件最主要的加工难点。因为该零件刚性差、强度弱，在加工中极易变形，表面质量、垂直度及同轴度难以保证。镗削孔时应一次装夹中加工出来，以保证该零件的尺寸精度。针对薄壁零件壁薄、刚性差、易变形的特点，可设计该薄壁零件专用夹具装夹，以保证零件的

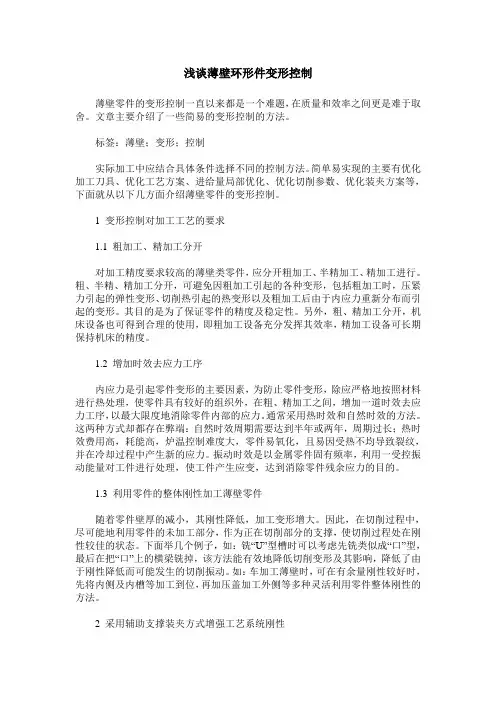

浅谈薄壁环形件变形控制 薄壁零件的变形控制一直以来都是一个难题，在质量和效率之间更是难于取舍。文章主要介绍了一些简易的变形控制的方法。 标签：薄壁；变形；控制 实际加工中应结合具体条件选择不同的控制方法。简单易实现的主要有优化加工刀具、优化工艺方案、进给量局部优化、优化切削参数、优化装夹方案等，下面就从以下几方面介绍薄壁零件的变形控制。 1 变形控制对加工工艺的要求 1.1 粗加工、精加工分开 对加工精度要求较高的薄壁类零件，应分开粗加工、半精加工、精加工进行。粗、半精、精加工分开，可避免因粗加工引起的各种变形，包括粗加工时，压紧力引起的弹性变形、切削热引起的热变形以及粗加工后由于内应力重新分布而引起的变形。其目的是为了保证零件的精度及稳定性。另外，粗、精加工分开，机床设备也可得到合理的使用，即粗加工设备充分发挥其效率，精加工设备可长期保持机床的精度。 1.2 增加时效去应力工序 内应力是引起零件变形的主要因素，为防止零件变形，除应严格地按照材料进行热处理，使零件具有较好的组织外，在粗、精加工之间，增加一道时效去应力工序，以最大限度地消除零件内部的应力。通常采用热时效和自然时效的方法。这两种方式却都存在弊端：自然时效周期需要达到半年或两年，周期过长；热时效费用高，耗能高，炉温控制难度大，零件易氧化，且易因受热不均导致裂纹，并在冷却过程中产生新的应力。振动时效是以金属零件固有频率，利用一受控振动能量对工件进行处理，使工件产生应变，达到消除零件残余应力的目的。 1.3 利用零件的整体刚性加工薄壁零件 随着零件壁厚的减小，其刚性降低，加工变形增大。因此，在切削过程中，尽可能地利用零件的未加工部分，作为正在切削部分的支撑，使切削过程处在刚性较佳的状态。下面举几个例子，如：铣“U”型槽时可以考虑先铣类似成“口”型，最后在把“口”上的横梁铣掉，该方法能有效地降低切削变形及其影响，降低了由于刚性降低而可能发生的切削振动。如：车加工薄壁时，可在有余量刚性较好时，先将内侧及内槽等加工到位，再加压盖加工外侧等多种灵活利用零件整体刚性的方法。 2 采用辅助支撑装夹方式增强工艺系统刚性
