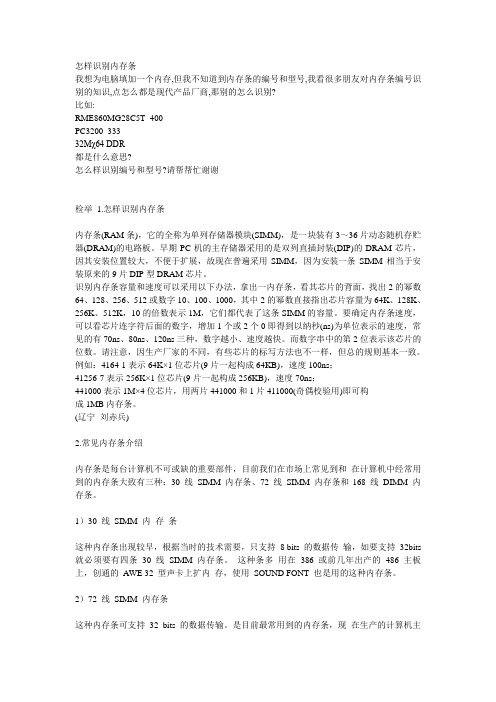

常见内存型号
DDR=Double Data Rate双倍速率同步固态随机处理器
严格的说DDR应该叫DDR SDRAM，人们习惯称为DDR，部分初学者也常看到DDR SDRAM，就认为是SDRAM。DDR SDRAM是Double Data Rate SDRAM的缩写，是双倍速率同步动态随机存储器的意思。DDR内存是在SDRAM内存基础上发展而来的，仍然沿用SDRAM生产体系，因此对于内存厂商而言，只需对制造普通SDRAM的设备稍加改进，即可实现DDR内存的生产，可有效的降低成本。
什么是DDR1?
有时候大家将老的存储技术DDR 称为DDR1 ，使之与DDR2 加以区分。尽管一般是使用“DDR” ，但DDR1 与DDR 的含义相同。
什么是DDR2?
DDR2/DDR II（Double Data Rate 2）SDRAM是由JEDEC（电子设备工程联合委员会）进行开发的新生代内存技术标准，它与上一代DDR内存技术标准最大的不同就是，虽然同是采用了在时钟的上升/下降延同时进行数据传输的基本方式，但DDR2内存却拥有两倍于上一代DDR内存预读取能力（即：4bit数据读预取）。换句话说，DDR2 内存每个时钟能够以4倍外部总线的速度读/写数据，并且能够以内部控制总线4倍的速度运行。
此外，由于DDR2标准规定所有DDR2内存均采用FBGA封装形式，而不同于目前广泛应用的TSOP/TSOP-II封装形式，FBGA封装可以提供了更为良好的电气性能与散热性，为DDR2内存的稳定工作与未来频率的发展提供了坚实的基础。回想起DDR的发展历程，从第一代应用到个人电脑的DDR200经过DDR266、DDR333到今天的双通道DDR400技术，第一代DDR的发展也走到了技术的极限，已经很难通过常规办法提高内存的工作速度；随着Intel最新处理器技术的发展，前端总线对内存带宽的要求是越来越高，拥有更高更稳定运行频率的DDR2内存将是大势所趋。
什么是DDR3?
DDR3是针对Intel新型芯片的一代内存技术（但目前主要用于显卡内存），频率在800M以上，和DDR2相比优势如下：
(1)功耗和发热量较小：吸取了DDR2的教训，在控制成本的基础上减小了能耗和发热量，使得DDR3更易于被用户和厂家接受。
(2)工作频率更高：由于能耗降低，DDR3可实现更高的工作频率，在一定程度弥补了延迟时间较长的缺点，同时还可作为显卡的卖点之一，这在搭配DDR3显存的显卡上已有所表现。
(3)降低显卡整体成本：DDR2显存颗粒规格多为16M X 32bit，搭配中高端显卡常用的
128MB显存便需8颗。而DDR3显存颗粒规格多为32M X 32bit，单颗颗粒容量较大，4颗即可构成128MB显存。如此一来，显卡PCB面积可减小，成本得以有效控制，此外，颗粒数减少后，显存功耗也能进一步降低。
(4)通用性好：相对于DDR变更到DDR2，DDR3对DDR2的兼容性更好。由于针脚、封装等关键特性不变，搭配DDR2的显示核心和公版设计的显卡稍加修改便能采用DDR3显存，这对厂商降低成本大有好处。
目前，DDR3显存在新出的大多数中高端显卡上得到了广泛的应用。
