我们在攒电脑的时候一般只是注意内存的容量和内存的性能指标，
例如DDR266 DDR333之类的。但是你知道吗，同样的内存根据他的
品牌，出厂时间以及批号不同，它具有着不同的性能和稳定性，本
文将着重和您探讨不同品牌内存之间的性能和稳定性的差异以及同
品牌但批号不同的内存的性能差异。另外，本文还将重点涉及内存
的制假和售假的方法。将向您彻底揭露正品内存和深圳“油条”的
鉴别方法。(什么是油条？这里不卖豆浆，下文中将相信向您讲授油
条的做法)
鉴于SDRAM已经走到了生命的尽头，即将完全脱出市场，RDRAM
应用不广DDRII内存还未量产。所以本文将只涉及市场主流的DDR
内存。
我们先来说一下内存的基本知识，归纳成一句话就是：什么是内存？
内存就是随机存贮器（Random Access Memory，简称为RAM）。RAM分成两大类：静态随机存储器，即Static RAM（SRAM）和动态
随机存储器，Dynamic RAM（DRAM），我们经常说的“系统内存”就
是指后者，DRAM。
SRAM是一种重要的内存，它的用途广泛，被应用在各个领域。SRAM的速度非常快，在快速读取和刷新时可以保持数据完整性，即
保持数据不丢失。SRAM内部采用的是双稳态电路的形式来存储数据，为了实现这种结构，SRAM的电路结构非常复杂，往往要采用大量的
晶体管来构造寄存器以保留数据。采用大量的晶体管就需要大量的硅，因此就增加了芯片的面积，无形中增加了制造成本。制造相同
容量的SRAM比DRAM的成本贵许多，因此，SRAM在PC平台上就只
能用于CPU内部的一级缓存以及内置的二级缓存。而我们所说的
“系统内存”使用的应该是DRAM。由于SRAM的成本昂贵，其发展
受到了严重的限制，目前仅有少量的网络服务器以及路由器上使用
了SRAM。
DRAM的应用比SRAM要广泛多了。DRAM的结构较SRAM要简单许多，它的内部仅仅由一个MOS管和一个电容组成，因此，无论是集成度、生产成本以及体积，DRAM都比SRAM具有优势。目前，随着PC机的
不断发展，我们对于系统内存的要求越来越大，随着WindowXP的推出，软件对于内存的依赖更加明显：在WindowsXP中，专业版至少
需要180MB内存以上，而在实际使用中，128MB才能保证系统正常
运行。因此，随着PC的发展，内存的容量将不断扩大，速度也会不
断提升。
好了，下面我们在来说一下内存的速度问题。我们选择内存的速度，决定于你选用CPU的前端总线，例如你用的是P4A那你不需要
用DDR400才能满足3.2G带宽得需要因为P4A的前端总线是400MHZ，普通得DDR266能够提供2。1GB的带宽，此种内存适用于ATHLONXP
低频以及毒龙等中低端配置.已经不在主流市场之内。DDR333能够
提供2.7GB的内存带宽适用于AMD166MHZ外频的巴顿处理器。而
DDR400内存以及DDR433 DDR450内存将能够提供3.2GB以上的内存
带宽，主要应用在INTEL高端的P4C P4E上以及ATHLON64上面。当然，上文所述的仅仅是能够满足硬件系统的最低要求，由于p4的前
端总线的提高,内存和CPU之间瓶颈问题已经十分严重,新的内窜技
术必将产生.例如我们后面简要介绍到的双通道DDR和未来的DDR内存.当然,如果您拥有一颗像毒龙1.6G，ATHLONXP1800+(b0 1.5V低
压版)，P41.8A ，AthlonXP2000+ ，P42.4C 巴顿2500+这样的具有
极品超品潜力的CPU那么我推荐您购买高一个性能档次的内存，例
如Athlon2000+配合DDR333的内存，这样基本所有的巴顿2000+都
可以超到2500+使用，市场上的假2500+就是用2000+超频而来的。
在WINXP系统的实际应用中，我们提出一个不规范的公式
内存容量〉内存速度〉内存类型也就是说就算是SD256M内存也
比128M的DDR400系统速度快，在选购内存的时候，我们建议XP系
统应该配备384M以上的内存，才能保证系统的快速运行。
下面我们在来说说内存的品牌差异
熟悉电脑的朋友们都知道，我们经常用到的内存品牌有：海盗船Kingsotne Kingmax 宇詹南方高科三星 HY 杂牌中用的颗粒编号
较多的是EACH的以及KingsMAN KingRAM等等。海盗船内存主要用
于服务器，我们大家在购买电脑的时候，在资金比较宽裕的情况下，我们推荐Kingstone的VALUERAM盒装内存，以及宇詹盒装内存（建
议购买英飞凌颗粒的）这两种内存提供内存的终身质保，大家完全
可以放心使用，如果资金不是很宽裕，建议购买HY的内存，经实践
证明HY的内存的兼容性在所有的内存中首屈一指。但是，HY的内
存假货泛滥，关于其造假及售假方法将在下文中提到。如果你要购
买HY的内存，那我建议您一定要买富豪代理或者金霞代理的盒装正品。如果贪图便宜选择散装条子，那就要考考您的眼力了。基本上，我们不推荐您购买杂牌内存，杂牌内存在使用寿命和质保上都不能
令人满意，最后说一下Kingmax内存我们之所以不推荐，就是因为Kingmax内存与某些主板的兼容性不是很好但其自身的品质和性能
绝对也是一流的。我们希望您在购买的时候一定要试试，看有没有
兼容性问题。
下面我们来说一下相同品牌内存的选购。让我来为大家解读一些
品牌内存的颗粒编号含义：

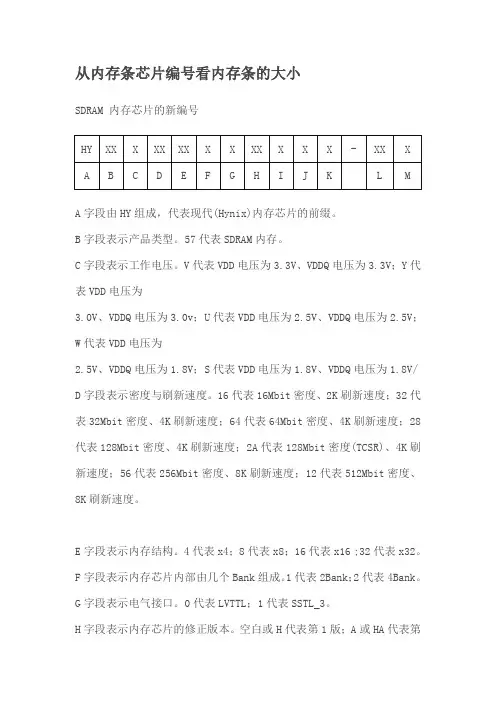

HY XX X XX XX XX X X X X X - XX
1 2 3 4 5 6 7 8 9 10 11 ?
12
这个是市场上流行的现代内存的标号。对应位置上1:不用我说你
也看出来了当然是代表HY生产的颗粒喽 2：内存芯片类型：5D ：DDR SDRAMS 3：工艺与工作电压V ：CMOS，3.3V U : CMOS, 2.5V 4：芯片容量和刷新速率： 64 :64m, 4kref 66 :64m, 2kref
28 :128m,4kref 56 :256m,8kref 12 :512m,8kref 5: 芯片结构
（数据宽度）4：X4（数据宽度4bit 下同) 8 :x8 16 :x16
32 :x32 6：BANK数量： 1 :2BANKS 2 :4BANKS 7：I/O界面：
1 :SSTL_3
2 :SSTL_2 8：芯片内核版本：空白:第一代 A :第二代
B :第三代
C :第四代 9：能量等级：空白 :普通 L :低能耗 10：
封装形式： T :TSOP Q :TQFP L :CSP(LF-CSP) F :FBGA 11：工作
速度： 33 :300NHZ 4 :250MHZ 43 :233MHZ 45 :222MHZ 5 :200MHZ 55 :183MHZ K :DDR266A H :DDR266B L :DDR200
我们再来看一下Kingstone内存的标号方法.
kvr *** X ** * c* / ***
1 2 3 4 5 6 7 8
1.KVR代表kingston value RAM
2.外频速度
3.一般为X
4.64为
没有ECC；72代表有ECC5.有S字符表示笔记本专用内存，没有S
字符表示普通的台式机或是服务器内存 6.3：CAS=3；2.5：CAS=2.5；2：CAS=27.分隔符号8.内存的容量
我们以金士顿ValueRAM DDR内存编号为例：编号为ValueRAM
KVR400X64C25/256 这条内存就是。金士顿ValueRAM外频400MHZ不
带有ECC校验的CAS=2.5的256M内存
我想通过以上的方法，更能方便大家对于内存的理解和选购。接
下来我在强调一些有关内存的常见问题：
1. 内存的单面与双面，单Bank与双Bank的区别？
单面内存与双面内存的区别在于单面内存的内存芯片都在同一面上，而双面内存的内存芯片分布在两面。而单Bank与双Bank的区
别就不同了。Bank从物理上理解为北桥芯片到内存的通道，通常每
个通道为64bit。一块主板的性能优劣主要取决于它的芯片组。不
同的芯片组所支持的Bank是不同的。如Intel 82845系列芯片组支
持4个Bank，而SiS的645系列芯片组则能支持6个Bank。如果主
板只支持4个Bank，而我们却用6个Bank的话，那多余的2个
Bank就白白地浪费了。双面不一定是双Bank，也有可能是单Bank，这一点要注意。
2. 内存的2-2-3通常是什么意思？
这些电脑硬件文章经常出现的参数就是在主板的BIOS里面关于内
存参数的设置了。通常说的2-2-3按顺序说的是tRP(Time of Row Precharge)，tRCD(Time of RAS to CAS Delay)和CL(CAS Latency)。tRP为RAS预充电时间，数值越小越好；tRCD是RAS到CAS的延迟，数值越小越好；CL(CAS Latency)为CAS的延迟时间，
这是纵向地址脉冲的反应时间，也是在一定频率下衡量支持不同规
范的内存的重要标志之一。
3.内存的双通道技术和单通道有什么不同？
什么是双通道DDR技术呢？需要说明的是，它并非我前面提到的
D D R I I，而是一种可以让2条D D R内存共同使用，数据并行传
输的技术。双通道DDR技术的优势在于，它可以让内存带宽在原来
的基础上增加一倍，这对于P 4处理器的好处可谓不言而喻。400M
H z 前端总线的P 4 A处理器和主板传输数据的带宽为 3.2G B /s，而533 M Hz 前端总线的P4B处理器更是达到了4.3G B/s，而P4C
处理器更是达到了800MHZ 前端总线从而需要6. 4 G的内存带宽。
但是目前除了I850E支持的R ambus P C10 66规范外，根本没有内
存可以满足处理器的需要，我们最常用的DDR333本身仅具有2.7G
B/s的带宽。DDR400也只能提供3.2G /s的带宽。也就是说，如果
我们搭建双通道DDR400的内存，理论上提供2倍DDR400的带宽。
将从而根本的解决了CPU和内存之间的瓶颈问题。
4.DDR-Ⅱ和现在的DDR内存有什么不同？
DDR-II内存是相对于现在主流的DDR-I内存而言的，它们的工作
时钟预计将为400MHz或更高。主流内存市场将从现在的DDR-333产
品直接过渡到DDR-II。DDR-II内存将采用0.13微米工艺，
容量为18MB/36MB/72MB，最大288MB，字节架构为X8、X18、X36，读取反应时间为2.5个时钟周期 (此段由于SOHU禁词限制，发不了）最后，我将为大家讲授内存的造假售假方法。（以下文字未经内
存厂商证实，仅仅为笔者长时间的经验积累，不承担相应的法律责任，特此声明）
现在的假货内存主要集中在HY普通条子和某些大厂内存（例如这
段时间沸沸扬扬的Kingmax）上面。这里面，大厂的内存条比较容
易识别，一般来讲，大厂盒装的正品内存在他的内存颗粒或者PCB
上都会有厂商的镭射防伪标签，内存标签清晰，字体规范，Kingmax
等品牌内存还带有800免费的防伪咨询电话，现场打电话就可以辨
别内存的真伪。因为大厂的内存价格相对透明，因此你在购买内存
的时候只要不贪图便宜，就应该可以买到正品大厂内存。而现在最
难鉴别的就是HY的内存，据笔者调查，现在市场上50%以上的HY
散装内存都是假货，但是，假货也分档次。比较有“良心”的假货
就是我们通常所说的REMARK（打磨）最常见的就是将HY的内存颗
粒表面用有机溶剂清洗，再标上更高内存性能的编号，例如将
DDR266的内存打磨成DDR333的内存出售或者打磨成Kingstone，Kingmax等大厂的内存出售，谋取利益。这样的内存在容量上没有
问题，但是因为一般都是在超标准频率下使用，必然导致系统的不
稳定。这种内存一般很好辨别，只要用手搓内存颗粒表面，用指甲刮，就能轻易的将表面的字迹去除，从而辨别真假。但是，一些手
段比较高明的造假者，做出来的内存表面进行了特殊处理，让你不
能够轻易的抹除字迹。对于这种内存，就要考考您的眼力了。一般
说来，正品的内存字迹都是激光“刻”印在内存颗粒上的，会在内
存颗粒上留下痕迹，打磨内存的奸商必然覆盖这些痕迹，看上去字
体不是那么的规范，字的大小也不是很一致。字体的边角不够圆滑。辨别类似的内存，就需要一些久经杀场的老鸟了。下面我将告诉大
家一种最为狠毒的制假方法，那就是本文开头提到的“油条”了。
我先简要讲述一下此种内存的制作“工艺”。这种内存主要生长在
我国南部省份，以深圳为甚。首先，不法奸商用极其低廉的价格（1000元人民币一吨）收购国外运来的洋垃圾，或者是在中国市场
上几乎可以不计成本的收购已经烧掉或者损坏的内存条，将这些内
存放到一个大油锅里面煮，去掉焊锡，清除焊点和内存表面的字迹。然后用香蕉水（剧毒，有强烈刺激气味）进行清洗。然后，挑出相
同的芯片重新焊在PCB上，再标上内存编号进行销售，这样的内存
千条采购价格以256M为例只有120元左右。可以说相当具有“性价比”，从而成为不法奸商们手中的“极品”以牟取暴利。这种内存
可以说是性能和稳定性皆无。但是，我们不得不佩服中国人的制假
方法，他们把这种内存做的和HY内存一模一样，只是内存PCB颜色
看上去有些许的不均匀。但是，这种内存基本上还是很好辨别，大
家在购买内存的时候，不要只看内存的表面字迹，应该注意一下内
存颗粒右下角的内存编号一般都是数字例如56787之类的，这种内
存由于大批量处理，一般在一条内存上你会发现有2种甚至更多种
的内存颗粒只要抓住这点，基本上可以识别出这种假货内存，另外，我们还可以闻一下内存，都会有一些余味（香蕉水的味道）
最后，笔者奉劝您在购买内存的过程中，不要贪图几十元的小便宜，而为您的系统带来不稳定甚至导致整机的故障。希望通过本文，能够对您在内存的选购方面有所帮助。希望大家都能够买到稳定性
能一流的内存
