数电课程设计--篮球计分器设计

数电课程设计--篮球计分器设计
数电课程设计--篮球计分器设计

《数字电子技术》课程设计题目:篮球比赛记分器设计

学院:信息科学与技术学院

专业:电子信息工程

班级:2010级(2)班

姓名:马慧2010508121

张驰2010508125

2012年7月6日

篮球比赛记分器设计

一、设计内容与要求:

设计一个篮球比赛记分显示器

基本要求:

(1)电路具有加1分、加2分、加3分功能。

(2)电路具有减分功能。

(3)显示总分功能,用三位LED显示器,最高可现实999。

(4)每次篮球比赛后显示器可清零。

二、设计方案

对应篮球比赛规则的系统的要求,篮球记分有1分、2分、3分的情况,通过对电路输入一个脉冲、两个脉冲、三个脉冲,使计数器对分数进行统计,这需要三个脉冲分路。

电路要具有计分、减分及显示的功能。当球队比赛得分时,用加法计分器通过控制分路加相应的分数。如果裁判误判了,可用减法计数器减掉误判的分数。用三片计数器和三个半导体数码LED进行对分数的统计和显示。

电路框图

记分电路

一分脉冲三分脉冲

三、电路的设计

1、记分部分

设计要求记分部分包括加减两部分,故考虑双时钟输入的十进制计数器74LS192。74LS192是同步十进制可逆计数器,为双时钟输入,具有同步清零和同步置数等功能,具体功能表如下:

故计分部分电路设计如下:

2、显示部分

数码管按照其发光二极管的连接方式不同,可分为共阳极和共阴极两种。共阴极是指数码管中所有发光二极管的阴极连在一起接低电平,而阳极分别由a、b、c、d、e、f输入信号驱动,当某个输入为高电平时,相应的发光二极管点亮;共阳极数码管则相反,它的所有发光二极管的阳极连在一起接高电平,而阴极分别由a、b、c、d、e、

f输入信号驱动,当某个输入为低电平时,相应的发光二极管点亮。

由于计数器输出的是8421BCD码,数码管不能直接显示成数字,为了让数码管显示人们看懂的数字,就需要把计数器输出的8421BCD码转换成数码管显示的阿拉伯数字,这就需要译码器的翻译。

本设计采用DCD_HEX_BLUE七段发光二极管译码显示器。DCD_HEX_BLUE为共阴极LED数码管。显示器引脚从左到右依次为:4,3,2,1。该显示包含了译码功能,所以无需专门的译码器。正确的引脚接连方式如下图:

3、脉冲部分

设计要求有一分、二分、三分的加减,就需有提供相应的脉冲的电路,这里可考虑用三个十进制计数器74LS160来分别设计一分、二分、三分的电路。74LS160 是十进制加法计数器,具有异步清零、同步置数、保持状态不变等功能,具体功能表如下:

(1)一分电路

对一分键电路,当从0000变化到0011时,QA与QB通过与非门接到ENP,RD则通过一个开关J3来控制,当到达0011的时候,经过QA与QB的与非门出来的为零,使它保持0011的状态不变,QB输出的则是一个脉冲了。

(2)二分电路

对二分键电路,当从0000变化到0011时,QA与QB通过与非门接到ENP,RD则通过一个开关J4来控制,当到达0011的时候,经过QA与QB的与非门出来的为零,使它保持0011的状态不变,QA输出的则是两个脉冲了。

(3)三分电路

对三分键电路,当从0000变化到0101时,QA与QC通过与非门接到ENP,RD则通过一个开关J5来控制,当到达0101的时候,经过QA与QC的与非门出来的为零,使它保持0101的状态不变,QA输出的则是三个脉冲了。

4、加减置换部分

加减置换可选用一个单刀双掷开关来实现。对三种脉冲的选用可用一个三输入或门来进行选择。

5、分数清零部分

该部分可运用74LS192高电平清零的功能来实现。因只在需要时进行清零,故可安置一开关。这里可选择跳变开关,可省去清零后让其重新归位的操作,电路图如下:

四、仿真调试与分析

打开Multisim 10软件,将电路进行仿真调试。进行仿真时进行置零、加减一分、二分、三分的操作,以确定电路既能能正常运行,又能满足题目的设计要求。仿真电路如下:

按下调试开关,LED显示999,再按0,将LED显示清零。按空格Space,将开关置到加,按两下1加一分,按两下2加二分,按两下3加三分。再按空格Space,将开关切换到减,按两下1减一分,按两下2减二分,按两下3减三分。(按的两下不能连续按,中间应稍作停顿。)

五、结论与心得

在这次课程设计中,对篮球记分电路的设计,使我对数字电子的一般设计和功能有了较为宏观的了解,也提高了我们的逻辑思维能力,使我在逻辑电路的分析与设计上有了很大的进步,加深了我在组合逻辑电路与时序逻辑电路的认识,进一步增进了对一些常见逻辑器件的了解。另外,我还对数字电子技术这一门学科有了进一步的认识。

刚开始看到这项课程设计时,心中还是一片茫然,不知道从何下

手。因为当时学数电时没花太多的心思,很多知识都是略懂一二,最多的只是为了应付考试,没有深入的去研究。虽然当时也有数电实验,但那也是按已给的电路连好实物电路,根本没有自行设计过电路。

开始电路设计只知道需要计数器,但究竟是哪一种或哪几种并不清楚,于是就在网上查找,看了一些相关的设计才知道要用74LS192双时钟十进制加法器和74LS160同步十进制计数器,但对它们的功能不清楚,于是又查看与计数器相关的知识,才对以上那两个计数器功能有所了解,从而才开始下面的设计。

最终完成了该课程设计,满足了题目中的设计要求,但还有些不尽人意的地方。在进行仿真时,对加减一二三分的操作时,需按两下开关而且中间要有停顿来得到脉冲,以达到加减分的功能。总觉得每次按两下有些麻烦,要是按一下就可完成加减分的功能就方便都了,曾试图用自动弹起开关如J2,但按下停留的时间不够就又自动弹起,无法形成脉冲,故放弃了这种改动的方法。

后来考虑到可以在制作成品后操作时进行改进也能一样达到改进的目的。电路J3、J4、J5均改为能自动弹起的开关后,在制成成品使用时,可长按这三个开关,而后再松手,同样可以达到一二三分的功能。这样就能对上面提到的不足进行有效的改进。

完成了这项课程设计,更加地清楚自己该如何的学习,如何的去掌握知识的应用,为以后的专业发展和工作奠定基础。

六、附录(元件明细表)

1、计数器74LS192(3片)

2、计数器74LS160(3片)

3、LED显示器(3片)

4、跳变开关(1个)

普通开关(3个)

单刀双掷开关(1个)5、与非门(3个)

非门(3个)

或门(1个)

异或门(2个)

6、5V直流电源

7、5V1kHz交流电源

基于单片机的篮球计分器设计毕业设计

摘要 随着电子科技、信息通信技术的快速发展,嵌入式单片机应用越来越广泛。在HMOS技术大发展的背景下,Intel公司在MCS-48系列的基础上,于1980年推出了8位MCS-51系列单片机。它与以前的机型相比,功能增强了许多,就其指令和运行速度而言,超过了INTEL8085的CPU和Z80的CPU,成为工业控制系统中较为理想的机种。较早的MCS-51典型时钟为12MHz,而目前与MCS-51单片机兼容的一些单片机的时钟频率达到40MHz甚至更高,现在已有400MHz的单片机问世。篮球记分器是一种得分记录工具,由多种电子设备组成。以单片机为核心的篮球记分器造价便宜,使用简单,体积小等特点。

第1章绪论 1.1 单片机简述 单片机就是在一块半导体硅片上集成了微处理器(cpu),存储器(RAM,ROM,EPROM)和各种输入、输出接口(定时器/计数器,并行I/O接口,串行口,A/D转换器以及脉宽调制器PWM等),这样一块集成电路芯片具有一台计算机的属性,因此被称为单片微型计算机,简称单片机。 单片机主要应用于测控领域,用以实现各种测试和控制功能。为了强调其控制属性,在国际上,多把单片机称为微控制器MCU(MicroController Unit)。单片机自20世纪70年代问世以来,以极其高的性价比受到人们的重视和关注,所以应用很广,发展很快。单片机的优点是体积小、重量轻、抗干扰能力强,对环境要求不高,价格低廉,可靠性高,灵活性好,开发较为容易。例如,80C51系列单片机已有十多年的生命期,如今仍保持着上升的趋势,就充分证明了这一点。单片机以其一系列优点,近几年得到迅猛发展和大范围推广,广泛应用于工业控制系统,数据采集系统、智能化仪器仪表,及通讯设备、日常消费类产品、玩具等。并且已经深入到工业生产的各个环节以及人民生活的各层次中,如车间流水线控制、自动化系统等、智能型家用电器等。而美国ATMEL公司开发生产了新型的8位单片机——AT89系列单片机。他不但具有一般MCS-51单片机的所有特性,而且还拥有一些独特的优点,此次设计中所用到的AT89C51就是其中典型的代表。 1.2 设计意义 单片机的应用是具有高度现实意义的。单片机极高的可靠性,微型性和智能性(我们只要编写不同的程序后就能够完成不同的控制工作),单片机已成为工业控制领域中普遍采用的智能化控制工具,已经深深地渗入到我们的日常生活当中。通过此次基于单片机设计的篮球计时计分系统,我们可以更清楚详细的了解单片机程序设计的基本指令功能、编程步骤和技巧来讲述单片机编程,并对MCS-51单片机的结构和原理进行讲述,以及基于单片机开发应用的相关芯片的工作原理,并且可以在将来的工作和学习中加以应用。

单片机篮球计时计分器报告

单片机课程设计结题报告《篮球比赛计时计分器》

团队成员分工情况: XX:完成实验报告的总体撰写,焊接方案设计和电路图的绘制,程序编写改进 XX:完成元器件采集,辅助电路焊接,电路图修整以及实验报告的完善 XX:完成程序编写烧录,电路焊接,以及PCB 版图的绘制 其中设计方案的确立由团队成员一起讨论而成

目录 1选题背景 (3) 2方案设计 (4) 2.1硬件电路设计 (5) 2.1.1硬件系统各功能模块的电路 (5) 2.1.2硬件系统的实现 (9) 2.1.3硬件系统的调试 (10) 2.2软件设计、编程及调试 (10) 2.2.1系统软件的模块程序设 (10) 2.2.2编程实现 (11) 2.2.3软件系统的调试 (11) 3系统联调及最终实现结果展示 (11) 4总结 (12) 5 收获与致谢 (13) 6 参考文献 (14) 7附件 (15)

1 选题背景 单片机,亦称单片微电脑或单片微型计算机。它是把中央处理器(CPU)、随机存取存储器(RAM)、只读存储器(ROM)、输入/输出端口(I/0)等主要计算机功能部件都集成在一块集成电路芯片上的微型计算机。计算机的产生加快了人类改造世界的步伐,但是它毕竟体积大。微计算机(单片机)在这种情况下诞生了,它为我们改变了什么?纵观我们现在生活的各个领域,从导弹的导航装置,到飞机上各种仪表的控制,从计算机的网络通讯与数据传输,到工业自动化过程的实时控制和数据处理,以及我们生活中广泛使用的各种智能IC卡、电子宠物等,这些都离不开单片机。 由于单片机的集成度高,功能强,通用性好,特别是它具有体积小,重量轻,能耗低,价格便宜,可靠性高,抗干扰能力强和使用方便等独特的优点,使单片机迅速得到了推广应用,目前已经成为测量控制应用系统中的优选机种和新电子产品的关键部位。世界各大电气厂家、测控技术企业、机电行业,竞相把单片机应用于产品更新,作为实现数字化、智能化的核心部件。 本设计由STC89C52编程控制LED七段数码管作球赛计时计分系统具有赛程定时设置、赛程时间暂停、性能稳定、操作方便且易携带等特点。可广泛适合各类学校和小团体作为赛程计时计分。

单片机课程设计报告-篮球计时计分器

2010 ~ 2011 学年第 2 学期 《单片机应用系统设计与制作》 课程设计报告 教学院(部)电气与电子信息工程学院 教研室电气自动化 指导教师 课程设计时间 2011.5.30~2011.6.10 课程设计班级电气自动化技术2009(*)班 学号 2009******** 姓名张 * *

单片机应用系统设计与制作课程设计成绩评定表 课程设计题目:篮球计时记分器 课程设计答辩或质疑记录: 1、 2、 成绩评定依据: 成绩评定依据: 课程设计考勤情况(20%): 课程设计答辩情况(30%): 完成设计任务及报告规范性(50%): 最终评定成绩(以优、良、中、及格、不及格评定) 指导教师签字: 2011 年 6 月20 日

摘要 篮球计时计分器以单片机为核心,由计时器、计分器、综合控制器等组成。系统采用模块化设计,主体分为计时显示模块、计分显示模块、定时报警、按键控制键盘模块。每个模块的程序结构简单、任务明确,易于编写、调试和修改。编程后利用Keil软件来进行编译,再将生成的HEX文件装入芯片中,采用Proteus软件仿真,检验功能是否能够正常实现,本设计中系统硬件电路主要由以下几个部分组成:单片机AT89C52、计时电路、计分电路、报警电路和按键开关。该系统具有赛程定时设置、赛程时间暂停、及时刷新甲乙双方的成绩以及赛后成绩暂存等功能。 关键词:单片机,计时,计分,显示器,接口 ABSTRACT Time basketball scoring device as the core of SCM includes the timer, scoring devices, integrated controller and other components.This system is used of the modular design, in which the main display module is divided into time display module, scoring display module, timing alarm module, and key control keyboard module. Program structure of each module is simple and clear. So it is easy to write, debug and modify. After programming, firstly we can use Keil software to compile and then generate the HEX file into the chip. Secondly we use the Proteus software simulation to test whether the normal function to achieve. The design of hardware circuit mainly consists of the five components, including AT89C52, timing circuit, scoring circuit, alarm circuit and key switch circuit.The system has many features,such as setting the schedule time, scheduling time to pause, refreshing result of both parties timely, storing temporarily results after the match and so on. KEY WORDS:Microcontroller, Timing, Scoring, Display, Interface

篮球比赛数字计分器

学年论文 (课程论文、课程设计) 题目:篮球比赛数字计分器 作者: 所在学院:信息科学与工程学院 专业年级:电信09-1 指导教师: 职称:讲师 2011年6月25日

摘要: 数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。根据数字集成电路中包含的门电路或元、器件数量,可将数字集成电路分为小规模集成(SSI)电路、中规模集成MSI电路、大规模集成(LSI)电路、超大规模集成VLSI电路和特大规模集成(ULSI)电路。 应用的仿真工具Multisim是美国国家仪器(NI)有限公司推出的以Windows 为基础的仿真工具,适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式,具有丰富的仿真分析能力。工程师们可以使用Multisim交互式地搭建电路原理图,并对电路进行仿真。Multisim提炼了SPICE 仿真的复杂内容,这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计,通过Multisim和虚拟仪器技术,PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。 对应篮球比赛规则记分的系统的要求,篮球记分有1分、2分和3分的情况,通过对电路输入一个脉冲、两个脉冲、三个脉冲,使得计数器对分数进行统计,这需要三个脉冲分路。电路要具有加分、减分及显示的功能。综合应用数字电路初步设计,Multisim仿真和DXP的初步应用 关键词: 篮球计分器设计Multisim仿真DXP 引言 电子课程设计是电子技术学习中非常重要的一个环节,是将理论知识和实践能力相统一的一个环节,是真正锻炼学生能力的一个环节。

篮球计分器设计报告

课程设计报告 课程名称:数字电路课程设计 设计题目:篮球比赛数字计分器 院(部):机械与电子工程电学院 专业:电气信息类 学生姓名: 曾吴广 学号: 2011211006 起止日期: 2013年6月7日-2013年6月22日 指导教师: 李玲纯华贵山

一、设计内容与要求: 设计一个篮球比赛记分显示器 基本要求: (1)电路具有加1分、加2分、加3分功能。 (2)电路具有减分功能。 (3)显示总分功能,用三位LED显示器,最高可现实999。 (4)每次篮球比赛后显示器可清零。 二、设计方案 对应篮球比赛规则的系统的要求,篮球记分有1分、2分、3分的情况,通过对电路输入一个脉冲、两个脉冲、三个脉冲,使计数器对分数进行统计,这需要三个脉冲分路。 电路要具有计分、减分及显示的功能。当球队比赛得分时,用加法计分器通过控制分路加相应的分数。如果裁判误判了,可用减法计数器减掉误判的分数。用三片计数器和三个半导体数码LED进行对分数的统计和显示。 电路框图 三、电路的设计记分电路 加 减 置 换 二 分 脉 冲 显 示 显 示 分 数 清 零 一分脉冲三分脉冲

1、记分部分 设计要求记分部分包括加减两部分,故考虑双时钟输入的十进制计数器74LS192。74LS192是同步十进制可逆计数器,为双时钟输入,具有同步清零和同步置数等功能,具体功能表如下: 故计分部分电路设计如下: 2、显示部分 数码管按照其发光二极管的连接方式不同,可分为共阳极和共阴极两种。共阴极是指数码管中所有发光二极管的阴极连在一起接低电平,而阳极分别由a、b、c、d、e、f、g输入信号驱动,当某个输入为高电平时,相应的发光二极管点亮;共阳极数码管则相反,它的所有发光二极管的阳极连在一起接高电平,而阴极分别由a、b、c、d、e、f、g输入信号驱动,当某个输入为低电平时,相应的发光二极管点亮。

数电课程设计--篮球计分器设计

《数字电子技术》课程设计题目:篮球比赛记分器设计 学院:信息科学与技术学院 专业:电子信息工程 班级:2010级(2)班 姓名:马慧2010508121 张驰2010508125 2012年7月6日

篮球比赛记分器设计 一、设计内容与要求: 设计一个篮球比赛记分显示器 基本要求: (1)电路具有加1分、加2分、加3分功能。 (2)电路具有减分功能。 (3)显示总分功能,用三位LED显示器,最高可现实999。 (4)每次篮球比赛后显示器可清零。 二、设计方案 对应篮球比赛规则的系统的要求,篮球记分有1分、2分、3分的情况,通过对电路输入一个脉冲、两个脉冲、三个脉冲,使计数器对分数进行统计,这需要三个脉冲分路。 电路要具有计分、减分及显示的功能。当球队比赛得分时,用加法计分器通过控制分路加相应的分数。如果裁判误判了,可用减法计数器减掉误判的分数。用三片计数器和三个半导体数码LED进行对分数的统计和显示。 电路框图 记分电路 加 减 置 换 二 分 脉 冲 显 示 显 示 分 数 清 零 一分脉冲三分脉冲

三、电路的设计 1、记分部分 设计要求记分部分包括加减两部分,故考虑双时钟输入的十进制计数器74LS192。74LS192是同步十进制可逆计数器,为双时钟输入,具有同步清零和同步置数等功能,具体功能表如下: 故计分部分电路设计如下: 2、显示部分 数码管按照其发光二极管的连接方式不同,可分为共阳极和共阴极两种。共阴极是指数码管中所有发光二极管的阴极连在一起接低电平,而阳极分别由a、b、c、d、e、f输入信号驱动,当某个输入为高电平时,相应的发光二极管点亮;共阳极数码管则相反,它的所有发光二极管的阳极连在一起接高电平,而阴极分别由a、b、c、d、e、

基于51单片机的篮球计时计分器

《计算机系统与接口技术》课程设计报告 题目:篮球记时记分器 姓名: 学号: 班级: 专业:电子信息科学与技术 信电学院 2010年12月24日

徐州工程学院信电学院课程设计任务书2010-2011学年第1学期

徐州工程学院课程设计 摘要 本设计是采用AT89S51单片机为核心设计的一个用于赛场的篮球计时计分器。本设计采用定时器T0中断计时,显示部分分为计时和计分显示两部分,均采用共阴极LED显示。计时部分可以调整分钟,足以满足一般赛程需要。两个显示模块均采用动态扫描方式显示。 在本设计中P0(P0.1—P0.6)口是时间和分数的段码数据输出口,P2口是时间和分数的位选数据输出口,本设计共有九个设置按键,add1、add2是加分键(add1按一次加一分,add2按一次加二分),minus1是减分键(按一下减一分),exchange是分数位置交换键,bstop是关蜂鸣器键,start是开始计时键键(按键按下开始倒计时),stopagain是时间暂停键,turn是切换键(用于加分键的切换),timeadd是时间设定键。按键与P1口相接,低电平输入有效。报警部分由有蜂鸣器及其驱动电路组成。定时时间到,扬声器报警,比赛结束,按bstop 键可停止报警(否则一直报警)。本次设计的篮球计时计分器具有以下的功能:(1)能记录整个赛程的比赛时间,并能修改比赛时间。 (2)能随时刷新甲、乙两队在整个比赛过程中的比分。 (3)中场交换比赛场地时,能交换甲、乙两队比分的位置。 (4)比赛结束时,能发出报警声。 (5)可随时接受暂停请求。

计算机原理与接口技术 目录 1 概述 (3) 1.1 单片机简介 (3) 1.2 课程设计的意义 (4) 1.3 任务与要求 (4) 2系统总体方案及硬件设计 (5) 2.1 系统总体方案设计 (5) 2.2 硬件系统设计 (5) 2.2.1 单片机选择 (5) 2.2.2 时钟电路模块 (6) 2.2.3 复位电路模块 (7) 2.2.4按键控制键盘模块 (7) 2.2.5 显示模块和定时报警模块 (8) 3.1 软件总体设计方案 (10) 3.2 程序模块设计 (10) 4 PROTEUS软件仿真 (12) 5 课程设计体会 (14) 参考文献 (14) 附1 源程序代码 (15)

篮球计分器课程设计

郑州科技学院 《数字电子技术》课程设计 题目篮球比赛计分的设计 学生姓名 专业班级通信工程 学号 院(系) 指导教师 完成时间 2014年12月 5日

目录 1 课程设计的目的 (1) 2 课程设计的任务与要求 (1) 3 设计方案与论证 (1) 4 单元电路的设计 (2) 4.1 单元电路 (2) 4.2 电路的设计 (4) 5 硬件的制作与调试 (6) 6 总结 (7) 参考文献 (10) 附录1:总体电路原理图 (11) 附录2:元器件清单 (12) 附录3:实物图 (13)

1 课程设计的目的 (1)熟悉中规模集成可逆计数器,译码器和显示器的功能; (2)培养创造性地运用所学知识进行数字系统设计的能力和兴趣; (3)了解数字系统的实验及调试方法,以及一般故障的排除方法。 (4)了解555定时器的功能作用和分类。 2 课程设计的任务与要求 (1)电路具有加1分、加2分、加3分功能。 (2)电路具有减分功能。 (3)显示总分功能,用三位LED显示器,最高可现实999。 (4)显示器可清零。 3 设计方案与论证 据篮球比赛情况,有得1、2、3分的情况,还有减分的情况,电路要具有加、减分显示的功能。 用3片四位二进制加法计数器74LS161组成一、二、三进制计数器,控制加2、3分的计数脉冲,3片十进制可逆计数器74LS192组成的加、减分计数器用于总分累加,最多可计999。3片七段共阴极数码管构成显示起用于显示分数。 设计方案有多种,这次找出两种方案如下: 方案1:数字逻辑电路控制方案 数字逻辑电路控制系统主要由各种逻辑元件构成,包括计数器、触发器以及各种门电路,硬件设计思路非常简单,造价低廉,元件少,体积小,稳定性好,可靠性和性价比都很高。缺点在于功能实现后电路结构复杂,维护起来比较困难。 在本设计中,采用数字逻辑电路控制系统,与单片机相比,该电路具

2020年篮球计分器开题报告

篮球计分器开题报告 篮球计分是篮球比赛的准备基础,关于它的设计也能影响到篮球的比赛。 石河子大学 毕业论文开题报告 课题名称:基于单片机的便携式篮球计分计时系统设计 学生姓名:朱宝军 学号:学院:机械电气工程学院 专业、年级:电气工程及其自动化12级2班 指导教师:张晓海 职称:副教授 毕业论文(设计)起止时间: 目录 1课题名称及 (1) 2研究的目的意义及国内外研究现状 (1) 2.1选题的目的及意义 (1)

2.2国内外研究现状 (1) 3课题的研究内容、目标及可行性分析 (2) 3.1研究内容 (2) 3.2研究思路和方法 (2) 3.3研究目标 (2) 3.4可行性分析 (3) 4关键问题和难点分析 (3) 4.1课题研究的关键问题 (3)

4.2课题研究的难点分析 (3) 4.3进度计划 (3) 参考文献 (4) 1课题名称及: 名称:基于单片机的便携式篮球计分计时系统设计 :老师推荐 2研究的目的、意义和国内外研究现状: 2.1选题的目的及意义 进入21世纪,伴随着电子,信息通信技术的应用与普及开发,人们对电子技术的要求也越来越高。目前嵌入式单片机渗透到我们生活的各个领域,按照历史性、本质性、普遍性要求,嵌入式系统应定义为:“嵌入到对象体系中的专用计算机系统”。对于嵌入式即可分软件部分和硬件部分。以MCU为核心,就是各种各样的单片机,是嵌入式硬件部分的实现方式之一,它主要是因为把处理器和存储器等部件集成在一块芯片上。 在探索单片机的发展道路时,有过两种模式,即“Σ模式”与“创新模式”。“Σ模式”将通用计算机系统中的基本单元进行裁剪

单片机篮球计时计分器

《单片机技术及其应用》 课程设计报告 题目:篮球计时计分器 班级:通信本科1班 学号: 姓名: 同组人员: 指导教师:敏 2014 年12 月15 日

目录 1概述 (1) 1.1单片机简介 (1) 1.2课程设计的意义 (2) 1.3设计的任务和要求 (2) 2系统总体方案及硬件设计 (2) 2.1 系统总体方案设计 (2) 2.2 单片机选择 (3) 3 系统的硬件设计 (4) 3.1 时钟电路模块 (4) 3.2 键盘控制模块 (4) 3.3 显示模块 (5) 3.4定时报警模块 (6) 4 系统的软件设计 (6) 4.1软件设计总流程图 (6) 4.2 定时初值计算 (7) 4.3 各部分程序功能分析 (8) 5 系统的Proteus仿真 (13) 6 总结 (14) 7 指导老师意见 (15) 参考书目: (15) 附录 C语言源程序 (16)

篮球计时计分器 1概述 1.1单片机简介 单片机,全称为单片微型计算机(Single Chip Microcomputer),即把组成微型计算机的各个功能部件如中央处理器(CPU)、随机存取存储器(RAM)、只读存储器(ROM)、输入/输出端口(I/0)、定时器/计数器以及串行通信接口等(可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路)都集成在一块芯片上,构成的一个完整的微型计算机。 由于单片机的集成度很高、功能强、通用性好、特别是它的体积小、重量轻、功耗低、价格便宜、可靠性高、抗干扰能力强和使用方便等优点、使得单片机得到了迅速推广应用、已远远超出了计算机科学的领域。 单片机自20世纪70年代问世以来,以极其高的性价比受到人们的重视和关注,所以应用很广,发展很快。单片机以其一系列优点,近几年得到迅猛发展和大范围推广,广泛应用于工业控制系统,数据采集系统、智能化仪器仪表,及通讯设备、日常消费类产品、玩具等。并且已经深入到工业生产的各个环节以及人民生活的各层次中,如车间流水线控制、自动化系统等、智能型家用电器等。而美国ATMEL公司开发生产了新型的8位单片机—AT89系列单片机。它不但具有一般MCS-51单片机的所有特性,而且还拥有一些独特的优点。此次设计中所用到的AT89S52就是其中典型的代表。 由于单片机的集成度高,功能强,通用性好,特别是它具有体积小,重量轻,能耗低,价格便宜,可靠性高,抗干扰能力强和使用方便等独特的优点,使单片机迅速得到了推广应用,目前已经成为测量控制应用系统中的优选机种和新电子产品的关键部位。世界各大电气厂家,测控技术企业,机电行业,竞相把单片机应用于产品更新,作为实现数字化,智能化的核心部件。篮球计时计分器就是以单片机为核心的计时计分系统,由计时器,计分器,综合控制器和24秒控制器等组成。

数电课程设计-篮球计分器

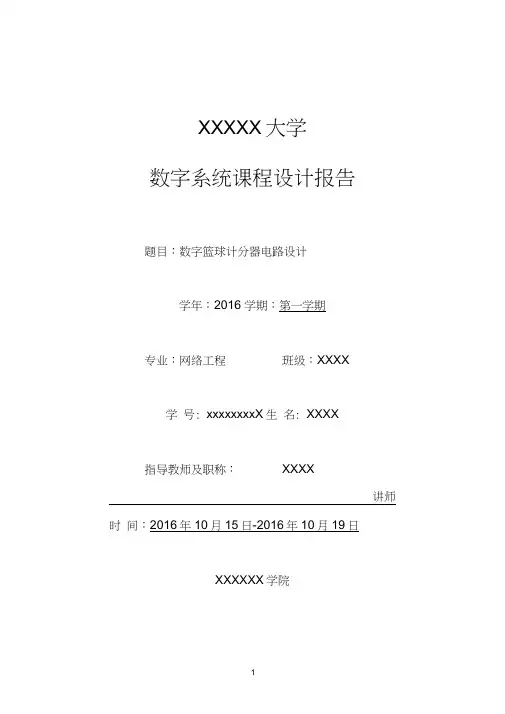

XXXXXX大学 数字系统课程设计报告 题目:数字篮球计分器电路设计 学年:2016学期:第一学期 专业:网络工程班级:XXXX 学号:XXXXXXXXX 姓名:XXXX 指导教师及职称:XXXX 讲师 时间:2016年10月15日-2016年10月19日 XXXXXX学院
