FFU风机过滤单元
1、箱体材质可根据客户要求，根据环境需要采用不锈钢或镀锌铝板
2、风机组附运转指示灯及外接接点，以利监控
3、可自行检视异常原因，正常送电下风机运转时，异常灯亮
A、马达过载跳脱
B、马达线圈烧毁
C、内部接线脱落
4、可搭配各品牌Ceiling grid及HEPA/ULPA
5、风机叶轮噪音小，风速平均且震动小等特点

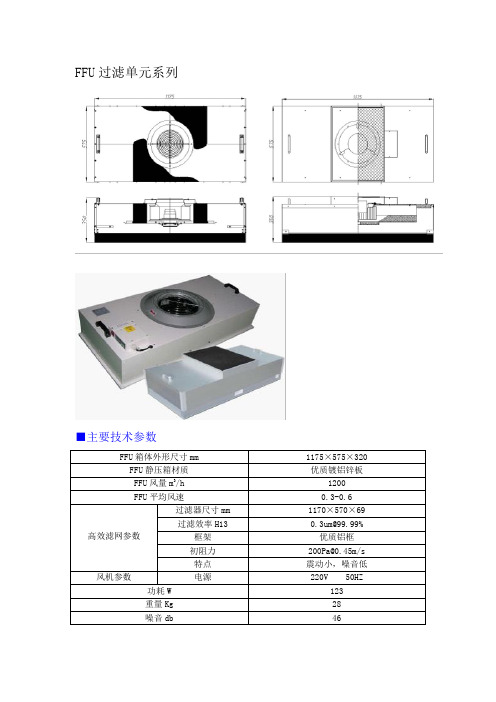

主要规格参数
洁净实验室空调系统的 选型 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
洁净实验室注意净化空调系统的选择导读：在高等院校和一些大型的研究院校，洁净实验室是对相关空气环境参数给予特别设计的一种实验室类型，按照国家标准，科学实验室一般分为两类，一种是普通实验室，另外一种就是专用的实验室。 专用实验室定义为有特定环境要求(如恒温、恒湿、洁净、无菌、防振、防辐射、防电磁干扰等)或以精密、大型、特殊实验装置为主(如电子显微镜、高精度天平、谱仪等)的实验室。这一类实验室大都需要建设净化空调系统，随着科学技术的飞速发展和综合国力的提高，净化实验室在高校和研究院所实验室中所占的比例逐年提高。 下面将洁净实验室的功能特点与空调通风系统设备的选择做出以下分析： 一、洁净实验室的特点 1.1 洁净实验室位置和环境的选择 洁净实验室在位置选择方面要遵从洁净等级的设计要求，应选择大气含尘浓度较低，自然环境较好的区域和地段，要远离落叶和空气异味的场所，(如河边、食堂周围、动力区域等)，还要尽量避开振动或噪声干扰的区域。 选择实验室周围的位置、地形、环境时，要与精密设备、精密仪器、仪表等允许环境振动值进行分析权衡。
1.2 洁净实验室墙体围护的标准 洁净实验室的污染源一般主要是大气中含尘、含菌、尘粒和微生物以及实验人员的发尘、实验设备和实验操作过程中的产尘等。因此建筑围护结构质量和建筑施工方法对保持和提高洁净实验室的标准具有重要意义。 洁净实验室的外围护结构如门窗、墙板、吊顶板、高效过滤器、电器灯具等方面要充分考虑其保温、隔热、防火、防潮、密闭性能好的要求，做到不产尘、无裂痕、可擦洗、耐潮湿，板缝平齐密封，压缝条平直缝隙小。地面则力求做到耐磨、耐冲击、耐火、耐侵蚀性好，不易产生静电，表面不易附着尘粒。 1.3 洁净实验室的整体布局设计 洁净实验室的平面和空间设计，应将洁净实验区和人员净化、设备材料净化和其他辅助用房进行分区布置。同时应考虑实验操作、工艺设备安装和维修、气流组织型式、管线布置以及净化空气调节系统等各种技术设施的综合协调效果。 实验室内各种固定技术设施(如送风口、照明器、回风口、各种管线等)的布置，宜首先考虑净化空气调节系统的要求。
FFU净化过滤单元的主要参数 尺寸(mm)，面风速(m/s)，机外余压(Pa)，噪音(dBA)，功耗(W)，振荡(mm/s)，生存的年限(hours)等。FFU 的选型要端：◆尺寸－目前，国内、外常用的模数有1200X600mm(4英尺X2英尺)、1200X900mm(4英尺X 3 英尺)、1200X 1200mm(4英尺X4英尺)、其厚度多在300-400mm。 ◆材质－按照使用环境及成本选择，目前常用镀铝锌材质，能餍足洁净室的环境需求(防腐化)且成本低； ◆风量或风速－按照换气量及尺寸换算出头签字风速，一般范围在0.3~0.45m/s； ◆静压－按照过淋器规格及风道的结构阻力。FFU的机外余压都是足以降服循环通道上的阻力。当高效过淋器为初阻力，且包管FFU送风断面风速为0.35m/s时，不同FFU的机外余压均在100Pa摆布，有的高达 130Pa。 ◆滤网－应不同制程需求，常用到H13,H14,U15以及U16甚至U17的过淋器(欧规)，有时候应生产工艺的需求会要求采用低硼的材料，以入口品占多数。 ◆马达－AC(交流电)以及DC(直流电)两种。一般来讲Class 1000~100,000的洁净室常用AC FFU，而洁净度较高地区范围则用DC FFU。就是因为高等级洁净室对于温湿度要求更为严格，采有DC FFU就能应用软件节制，精确度较高。对于FFU的节制体系在下面另论述。 ◆振荡－一般是切合德规G2.5标准，因为微振荡的节制对于生产工艺很是重要。 ◆噪音－一般设定为54dB(A)@1.5m，即距过淋器下表面1.5m处噪音值小于54dB(A)。 FFU的声级噪声大部分在57dB(A)～59dB(A)之间。比力好的品牌其噪声在54dB(A)。 ◆绝缘等级－一般为Class E,B或F。 ◆轴承生存的年限－一般为L10≧40,000hours,即10%的轴承损坏的最特使用时间不小于 40,000hours。 ◆能效比－耗电量与风量的比率，级效比率越低越节能。6、目前常见问题及阐发 ◆FFU的噪音，FFU在洁净室内的噪音往往超出设计师的预先推测。要洁净室的噪音达到要求必须选择噪音达到要求的FFU，但是很多供应商所给的噪音参量是在无响室内测得，或是在较低的风量与总静压下测得，且测试数目为一台。在多台FFU同时运行后测得噪音例会大于设计预估值。衡量噪音的两个技术指标为声级与声功率。声级单位为dB，与声源、环境、丈量距离关于。声功率单位为W，仅与声源关于。在相同总静压下，风量越高，噪音越大；在相同风量下，总静压越高，噪音越高。其实我们在设计时可以路程经过过程声功率计较出在某种环境下的声压。计较公式：吸声量SPL＝PWL＋10Lg(N)＋10Lg(4/R)，SPL －混响地区范围声级(dB)，PWL－单台FFU孕育发生的声功率级(dB)，N－洁净室FFU的总额，R－各种材料的吸声系数与面积乘积的总以及。 实例计较：比力6m(L) 6m(W) 3m(H)的洁净室在不同的FFU满布率以及不同的盲板材料情况下的噪音情况，单台FFU的PWL＝60dB(吸声系数：盲板＝0.1;过淋器＝1;墙＝0.1;NRC0.85盲板＝0.85，普通盲板
FFU 编辑 FFU英文全称为（Fan Filter Unit），中文专业用语为风机过滤机组。FFU风机滤网机组可模块化连接使用，使用FFU广泛应用于洁净室、洁净工作台、洁净生产线、组装式洁净室和局部百级等应用场合。FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出。适用于在各种环境中获得高级别的洁净环境。它为不同尺寸大小，不同洁净度等级的洁净室、微环境提供高质量的洁净空气。在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。经过实地检测，国际品牌普遍难以适应“中国环境因素”，质量虽然普遍高于国产公司，但1年后的稳定性测试普遍不理想；而大部分国内低端品牌的工程质量也较差强人意。近年，净化工程行业开始注重产品质量与稳定性的双向验收标准，并逐步以实地检测数据（之前多依靠行业报告）更真实的体现工程性价比，已经远远超过国际品牌，成为中国FFU的新国际标准企业。 目录 1概述 2产品特点 3材质特点 4可选配件 5产品规格 6FFU分类 7FFU包装要求 8FFU使用范围 1概述 FFU工作时间长，低噪声、免维护、震动小、可无级调速，风速均匀，安装方便等。
FFU可模块化连接使用，使得FFU广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等应用场合。FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出。它为不同尺寸大小，不同洁净度等级的洁净室、微环境提供高质量的洁净空气。在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。 2产品特点 1.FFU风机外形尺寸（mm）：1175*575*320，噪声52~56分贝； 2.FFU箱体和高效过滤器采用分体式设计,安装,更换高效更方便； 3.风机采用新加坡PCI离心风机或者国产铝叶轮离心风机,工作时间长达5万小时以上； 4.并具有节能、计算机集中控制、运行稳定、噪声低、数字化调整等特性； 5.FFU采用独特的风道风速均匀，整个出风面以0.45M/S风速均匀送出。 6.壳体可选用镜面不锈钢、覆铝锌板、冷板静电喷塑制做美观大方； 7．风机采用进口高效离心风机，具有长寿命、低噪声、免维护、震动小、可无级调速等特性，风机质量可靠，工作寿命长达5万小时或以上。 8．特别适合于组装成超净生产线，可根据工艺需要布置为单台使用，也可将多台串联形成100级流水装配线。 9．壳体结构选用不锈钢、铝合金、覆铝锌板、冷轧钢板材料制造，重量轻、抗腐蚀、防锈、美观大方。 10．产品出厂前均按美国联邦标准209E，METOME尘埃粒子计数器逐台扫描检测，确保质量。 11. 新型配带液槽高效过滤器的FFU更能保证FFU的密封性能。 3材质特点 箱体材质可依客户需求，依环境需要采用不锈钢或钢板烤漆。风机组附运转指示灯及外接接点，以利监控。风机组附异常指示灯及外接接点，可自行检视异常原因，于正常送电下风机无运转时．异常灯亮。（可能出现下列情况）:
FFU|层流罩|风机过滤单元是风机和过滤器组合一起构成自身提供动力的末端净化设备。广泛应用于洁净室、洁净工作台、洁净生产线、组装式洁净室和局部百级等区域。 FFU有不同材质：如不锈钢FFU、全冷板喷塑FFU、铝板FFU、镀锌板FFU、百级FFU、十级FFU、层流罩、风机过滤单元、洁净室、洁净棚等！ 国际知名品牌风机过滤单元（FFU） 1.净化级别：静态100级； 2.风速为：0.2-0.5m/s，噪音≤60dB，电源为220V，50Hz； 3.无隔板高效过滤器，过滤效率为：99.99%，确保净化级别； 4.整体采用冷钢板酸洗静电喷塑； 5.无级调速设计，调速性能稳定，在高效过滤器终阻力的状态下仍能保证风量不变； 6.选用台湾高效离心式风机，寿命长、低噪声、免维护、震动小，且提供两年质保； 7.特别适合组装成超净生产线，可根据工艺需要布置为单台使用，也可以渐多台串联成100级流水装配线。FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出。采用美国最新技术，适用于在各种环境中获得高级别的洁净环境。它为不同尺寸大小，不同洁净度等级的洁净室、微环境提供高质量的洁净空气。在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。 FFU产品特点是高度低，系统设计时可节省气室空间。轻量化结构设计，可符合各厂家的Grid 系统安装，更可依 Grid 系统，变更 FFU 结构尺寸设计。内部装置扩散板．风压扩散均匀，出风面风速平均稳定。金属结构顺风道内胆，永不老化．杜绝二次污染产生，表面光滑，风阻低．隔音效果优良。特殊入风口，风道设计，降低压损与噪音的产生。马达效率高，系统消耗电流低，节省能源成本。单相马达，提供三段式调速，可依实际状况调高或降低风速与风量。 FFU可分为：FFU风机过滤机组、风机过滤单元、风机净化机组、FFU高效过滤器、净化送风机组、洁净送风系统等，如需特殊规格可来电我司具体咨询！
风机过滤器单元(FFU)简介 FFU为英文缩写，全称为 Fan Filter Units, 中文意思为"风机过滤器单元"。确切地说是一种自带动力、具有过滤功效的模块化的末端送风装置。 FFU起源 FFU最早出现于一些有高洁净度(≥100级联邦标准209E)要求的改造项目当中，用来解决以下三方面的问题： 一、洁净室吊顶空间不够 在一些有高洁净度要求的场合，洁净室吊顶上部的送风静压箱有一个很大的作用就是来平衡洁净室的横断面上的压力，但是当使用FFU的时侯，洁净室的吊顶被分成了若干模块，我们可以通过调节每个模块(即FFU)来满足吊顶上部送风静压箱的压力平衡的要求，从而大大降低了对该静压箱高度的要求。在一些改造项目当中，当受层高限制时，FFU有效地解决了这一问题。 二、洁净室静压不足 在一些改造项目中，由于条件限制，使得送风阻力很大，单独靠空调机组的送风压力来克服有困难，由于FFU自带动力，可以很好地解决这一问题。 三、空调机房面积不够 有一些改造项目，由于空调机房面积较小，不可能容纳大的空调机组，此时，用FFU的自带动力来弥补这一缺陷，从而可以减小使用的空调机组。这一优势也被应用到一些洁净度要求较低(如 1000级 10000级联邦标准209E)的场合。 FFU的组成及性能分析 一、FFU的外观 目前，全世界所有厂家生产的FFU，从外观上可这样划分: 1、从形状上分两种，一种是长方体，一种上部为坡形;FFU的上部做成坡形，起到了一种导流的作用，有利于气流的流动和均匀分布。长方形的FFU则一般依靠另外的途径来均衡气流。 2、从结构上分两种，一种为整体，一种为分体。 分体形状的FFU有如下优势： ① 使过滤器的更换变得方便 ② 减小了安装过程中的劳动强度。 ③ 不会产生泄露 二、FFU的组成部件 目前，各种FFU最多由以下几部分组成(按从上到下、从内到外的顺序)，视不同厂家组成部分可能有所减少。 1、初效过滤器6、气流均衡装置 2、外壳体 7、高效过滤器 3、风管连接部件 8、金属防护网 4、电机9、刀缘 5、叶轮10、控制元件 下面，我们对各个部件进行分析介绍： 一、初效过滤器 主要防止因施工、检修或其它意外情况产生杂物而可能造成的对高效过滤器的伤害，起到保护高效、延长使用寿命。 二、外壳体
FCU 风机盘管 fan coil unit AHU 空气处理单元 air handling unit FAU 新风处理单元 fresh air unit HVAC 供热通风与空气调节 heating ventilating and air conditioning AHU ——空气处理机 CH. ——制冷机 C.D. ——冷凝水管 C.T. ——冷却塔 CAV ——新风量控制箱 EAF ——排风机 EAD ——排风管 EAG ——排风口 EAL ——排风百叶 FAG ——新风口 FAL ——新风百叶 FAF ——补风机 F.A. ——新风 FAD ——新风管 F.D. ——防火阀 HC ——加热盘管 FC ——风机盘管 HX ——热交换器 N.R.D.----风管止回阀 P.A.-------经过处理的新风 PDA-------新风管(经过处理的新风) PAU-------新风机(带处理功能) PAL-------新风百叶 R.A.-------回风 RAD-------回风管 RAG-------回风口 DCC Dry cooling coil 干盘管（干式盘管） FFU Fan filter unit 风机过滤单元 MAU Make up air hundling unit schedule 新风空调箱 AHU Air hundling unit 空气处理单元 HEPA High efficiency pariculate air 高效空气过滤器 RAC Recirculation air cabinet unit schedule 循环组合空调单元
C/R Clean room 洁净室无尘室 ULPA Ultra low penetration air filter 超高空气效过滤器AS Air shower 风淋室 PB Pass box 传递箱 CB Clean bench 净化工作台 RD Relief damper 泄压风门 单向流洁净室 Unidirectional air flow clean rooms 外围护结构负荷 skin-load 异程式系统 direct return system 水力计算 hydraulic calculation 修正系数 correction factor 区域供冷district cooling 地源热泵ground source heat pump 计径计数法 particle sizing and counting method 运行能耗 operation energy consumption 新风供给 fresh air supply 气流组织 air distribution 蒸汽冷凝水回收 Reclamation of condensate water 置换通风displacement ventilation 洁净度clean class 双速电机 two-speed motor 空调负荷 air conditioning load 消声 noise reduction 减振 vibration isolation 座椅送风 seat air supply 水平串联式 horizontal series type 燃油锅炉 oil-burning boiler 蒸汽供热管道 steam heating pipe 生活热水系统 hot water supply system 自然排烟 natural smoke exhausting
风机过滤单元(FFU) 安装工艺标准
风机过滤单元(FFU)安装工艺标准 1适用范围 本工艺标准适用于洁净室风机过滤单元（FFU）安装工程。 2施工准备 2.1 设备材料的准备 2.1.1 风机过滤单元：规格型号必须符合设计要求，并有产品合格证。 2.1.2 气密压条：规格尺寸必须与产品边框相符，并有产品合格证。 2.2 施工工具的准备 2.2.1 安装工具：人字梯，升降平台。 2.2.2 检测测量工具：风速仪，尘埃离子计数器。 2.3 施工条件的准备 2.3.1FFU龙骨施工完成并且已经调平，材料规格、荷载及平整度满足设计要求且FFU龙骨已经擦拭干净。 2.3.2 洁净室已经封闭完成，产尘施工工作已基本结束，且已经过彻底清扫。 2.3.3 洁净室已正压送风，相对室外有一定正压，净化安装环境使其具备相对洁净条件。 2.3.4 洁净室已开始四级管制,严格控制人员与材料的进出,对于进出的人员进行严格的洁净服装穿戴程序与要求,材料与工机具用洁净布擦干净后方可准入。3施工工艺 3.1 安装流程
3.2 FFU安装要点说明 3.2.1 开箱 从运输包装箱中小心的取出风机单元以及高效过滤器，查看在运输过程中是否损坏了任何部件。取下塑料袋，以及保护薄膜，将风机单元和高效过滤器放置在清洁的房间内，具体注意事项如下： 1）FFU风机及高效过滤器的安装时间应严格控制，应在洁净室和净化空调
系统施工安装完毕，进行全面清扫并运行24小时后，方可安装。 2）FFU风机及高效过滤器在运输和存放期间，应根据出厂标记竖向搁置，小心轻放，并防止剧烈震动和碰撞，以免损坏。高效过滤器的运输方式参照下图3.2.1-1，图3.2.1-2为错误运输方式： 3.2.1-1过滤器正确的运输与存放方式 3.2.1-2 过滤器错误的运输与存放方式 3）高效过滤器在安装时方可从保护袋中取出，并应认真检查滤纸、密封胶和框架有无损坏。若有损坏应进行修补，损坏严重现场无法修补者，应予更换，在安装过程中，任何情况均不得用手和工具触摸滤纸。 3.2.2 安装 先将FFU风机稳固地放置在FFU龙骨上，然后将高效过滤器（进出风两面已经贴橡胶密封条）放置在FFU风机之下，靠重力压紧高效过滤器,具体安装注意事项如下： 1）高效过滤器安装时，应注意外框上的箭头与气流方向一致。当其竖向安装时，其波纹板应垂直于地面，以免滤纸损坏。 2）高效过滤器的安装框架应平直，接缝处应平整，以保证在同一平面上。 3）高效过滤器在安装时方可从PVC保护袋中取出，并认真检查滤纸、密封胶和框架有无损坏。 4）高效过滤器安装就位后必须进行检漏、堵漏。 5）风机与过滤器在洁净室内运输工具采用平板小车，其滚轮用柔性胶带粘贴，平面用柔性不产尘材料铺垫。如：橡塑海绵、PVC板等。 6）FFU系统安装参照下图3.2.2所示：
FFU风机技术参数 产品型号: FFU 产品简介: FFU为英文缩写，全称为Fan Filter Units, 中文意思为"风机滤网单元"。确切地说是一种自带动力、具有过滤功效的模 块化的末端送风装置。风机从FFU顶部将空气吸入并经HEPA过滤，过滤后的洁净空气在整个出风面以0.45m/s±20%的风速均 匀送出。FFU可模块化连接使用，使得FFU广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等 应用场合。 产品详细介绍: 清新净化公司最新开发生产的清新净化公司最新开发生产的FFU风机，具有以下优点：工作时间长，低噪声、免维护 、震动小、可无级调速，风速均匀，安装方便，等。外形尺寸（mm）：1175*575*370，过滤效率99.99%(0.3um),噪声小于 58分贝,220V ，0.17Kw,箱体和高效过滤器采用分体式设计,安装,更换高效更方便。FFU风机采用德国ebm直驱式离心风机,工作时 长达5万小以上。并具有节能、计算机集中控制、运行稳定、噪声低、数字化调整等特性。采用独特的风道风速均匀，整个 出风面以0。45M/S风速均匀送出。层流罩FFU：壳体可选用镜面不锈钢、铝合金、冷板静电喷塑制做美观大方，层流罩 FFU，出厂前均按美国联邦标准（209E）用激光粒子计数器逐台扫描检测。确保质量。本产品用于10~1000级无尘车间密布 ，便于整体运行集中控制，此层流罩（FFU）非常适用于大面积使用。以独特的优势合理的价格迅速占领华南，华东市场。 FFU为英文缩写，全称为Fan Filter Units, 中文意思为"风机滤网单元"。确切地说是一种自带动力、具有过滤功效的模块化的末端送风装置。风机从FFU顶部将 空气吸入并经HEPA过滤，过滤后的洁净空气在整个出风面以0.45m/s±20%的风速均匀送出。层流罩、FFU、层流罩、空气过 滤单元、净化单元、层流罩、层流罩、层流罩、层流罩、Fan Filter Units、风机滤网单元、净化过滤单元、层流送风单元、空气过滤机、空气过滤机、百级层流罩、FFU可模块化连接 使用，使得FFU广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等应用场合。
FFU层流送风单元 FFU层流送风单元 产品型号: FFU 产品简介: FFU层流送风单元是一种自带风机的空气过滤净化单元,FFU层流送风单元由初效过滤器、风机、高效过滤器和静压箱组成。FFU层流送风单元采用220V／50Hz电源并以0.3m/s-0.45m/s的风速均匀送出，同时FFU层流送风单元具备低噪音、低能耗、免维护、震动小、可调速和安装方便等优点的风机过滤单元。FFU层流送风单元是一种自带动力、具有过滤功效的模块化的末端送风装置。FFU层流送风单元的风机从FFU顶部将空气吸入并经HEPA过滤后的洁净空气在整个出风面以0.45m/s的风速均匀送出。FFU可模块化连接使用，使得FFU层流送风单元广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等应用场合。利用FFU层流送风单元可制作简易洁净工作台、洁净棚、洁净传递柜和洁净存衣柜等。FFU层流送风单元的壳体可选用镜面不锈钢、铝合金、冷板静电喷塑制做美观大方，FFU层流送风单元出厂前均按美国联邦标准（209E）用激光粒子计数器逐台扫描检测。确保质量。FFU层流送风单元非常适用于是10~1000级无尘车间密布，整体运行集中控制 ，以独有的优势，迅速的占领全国市场，畅销国内。功能和特点： ★具 产品详细介绍: FFU层流送风单元是一种自带风机的空气过滤净化单元,FFU层流送风单元由初效过滤器、风机、高效过滤器和静压箱组成。FFU层流送风单元采用220V／50Hz电源并以0.3m/s-0.45m/s的风速均匀送出，同时FFU层流送风单元具备低噪音、低能耗、免维护、震动小、可调速和安装方便等优点的风机过滤单元。 FFU层流送风单元是一种自带动力、具有过滤功效的模块化的末端送风装置。FFU层流送风单元的风机从FFU顶部将空气吸入并经HEPA过滤后的洁净空气在整个出风面以0.45m/s的风速均匀送出。FFU可模块化连接使用，使得 FFU层流送风单元广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等应用场合。利用FFU层流送风单元可制作简易洁净工作台、洁净棚、洁净传递柜和洁净存衣柜等。 FFU层流送风单元的壳体可选用镜面不锈钢、铝合金、冷板静电喷塑制做美观大方，FFU层流送风单元出厂前均按美国联邦标准（209E）用激光粒子计数器逐台扫描检测。确保质量。 FFU层流送风单元非常适用于是10~1000级无尘车间密布，整体运行集中控制，以独有的优势，迅速的占领全国市场，畅销国内。 功能和特点： ★具备低速、中速、高速设置的三速开关。 ★低噪音、低能耗、体积小。 ★箱体与高效过滤器分体设计，安装、更换方便。
ffu风机过滤机组高效送风口检测与安装 ffu风机过滤机组与高效送风口的区别 高效送风口和ffu风机过滤机组都是洁净室末端最常用的过风送风过滤设备之一，两者作为后起之秀既有共同点，又存在区别。接下来具体看一下两者之间的对比。安徽人和净化为您介绍ffu风机过滤机组高效送风口检测与安装。 一、箱体制作材料差不多，通常都是采用冷轧钢板(A3板)、镀锌板与不锈钢板(SUS201，SUS304，SUS316等)。而厚度一般在0.7~1.5毫米之间，具体使用什么材料与厚度，可由客户定制，不过通用1.0毫米的厚度。 二、都是应用于千级、万级、十万级等级别的洁净室中，都是净化工程的末端空气过滤设备，是满足洁净室空气洁净度要求的关键设备。 特别说明下的就是风机过滤单元能应用于百级、十级的洁净室，而送风口一般不会在这些级别的洁净室中应用。这两个都能广泛应用于医药、卫生、电子、化工等行业的净化空调系统。 三、构造不同： A、FFU是带动力装置的一种净化过滤设备，可单独或连接风管使用，由送风箱体、法兰、导风板、风机、hepa高效过滤器组成。 B、送风口是集中式送风方法的一个末端设备，是无动力装置，需配置风管。4件套包括：静压箱体、法兰、高效过滤器、出风口散流板。 从上面的对比，可以清楚的看出ffu风机过滤机组与高效送风口的共同之处和区别所在。 高效送风口如何进行检测? 高效送风口是较为理想的终端过滤装置，广泛用于医药、卫生、电子、化工等行业。为了验证洁净室是否能达到洁净要求，就要对洁净室进行检测，因而它检测是相当的重要的。 一、检测洁净程度 1、当然在科技发达的今天，用一些较精密的检测仪器也能快速的检测出来。 2、装置的检测方法使用主动采样与被动采样。主动采样采用过滤法与撞击法。过滤法，使一定量的空气通过一个分析用过滤器。 3、撞击法，可以采用安德森采样器，路特离心采样器，狭缝采样器。被动采样采用降落法。利用悬浮粒子想敞开的琼脂盘扩散的原理。 二、测试 1、通过洁净空调循环风机，经过高效空气过滤器、中效过滤器、初效空气过滤器，即可获得洁净空气，洁净度不同，风的流向有区别。当然也要经过新风口补充一点新风，否则人在里面很闷的。 2、可以用风量罩直接对准喷口一次性测量，直接测量。既然你的喷口是有很多小孔(让风量均匀)而且又有格栅，那么你的风速仪距离喷口保持3-5厘米就可以了，如果你是热式的风速仪就尽量对着缝隙而不要是格栅，网格法测量求平均值。同一截面测量即可。 3、可以在距离风口2倍于散流板宽度的地方多点测量，测点要像网格那样然后将风速求平均值。这些通风口尺寸都差不多的吧。用马口铁甚至塑料板做一截比风口截面略微大一点的桶子，然后测量的时候将桶子罩在风口上，然后用风速仪多点测量桶子的喷口然后计算平均数值。 三、维护要点 一定的期限内更换里面的空气过滤器就是维护的要点了，洁净室内需要安装高效送风口的风口翻边和吊顶板之间的接缝施行密封垫处理，记住有裂缝的地方必须严格处理好。忌装置损坏或涂层破损不得进行安装，安装和风管必须严格连接好，开口端用塑料薄膜和胶带加固密风处理。
ffu风机过滤机组具有的独特特点 ffu风机过滤机组的特点 ffu风机过滤机组由风机、高效(超高效)空气过滤器、箱体及控制单元等组成的空气净化处理设备。具有下列特具特色的优点：安徽人和净化为您介绍ffu风机过滤机组具有的独特特点。 1、外观美观、人性化设计。加装不锈钢提手，安装搬运方便，边角圆角设计，无压痕折弯。 2、轻量、薄型化机体。不含滤网，机体厚度仅23cm、重仅25KG,天花板减低的场所也能适应。优化的内部均流设计。 3、体贴、便利性设计上设计有安装踏板，让机体安装，维修时更方便。 4、弹性、多元化设计。风机过滤器除标准几种外，可按客户需求，制作不同规格的非标产品。如：滤网种类、本体材质变更。功能多样的选配件，可选进风口初效过滤器、进风口接管、遥控器、压差表等多种选配件。 5、多重安全防护。触摸式控制板，无机械按键开关，单键感应，安全可靠，过流、过压、过热保护。 6、保证FFU面网速均匀偏差小于±10%。 7、高效率、低噪音涡轮风扇。效率高、噪音低，独有专利技术。 8、高性能低噪音风机。采用多翼式的涡轮节能风机，低噪音，风压扩散均匀，出风面网速均匀稳定，功耗低，运行成本，工作寿命长达8万小时以上。 同时还具有以下特点： 1、内置风道导流系统，降低噪音和压损，增长风机使用寿命和提高风机工作效率。 2、多翼式离心风机，能提供高风量、高静压条件;确保不同环境下的使用，可与各种高效(HPEA)\ULPA轻易搭配。 3、适合于洁净度在1-1000级无尘室，特别适用于组装超净生产线，可根据工艺的需要配置为单台或多台使用也，也可以将多台串联形成100级装配流水线。 4、ffu风机过滤机组可使用多种方式控制速度，运转功滤消耗极低，能有效降低成本。 FFU独具特色的特点 FFU英文全称为(Fan Filter Unit)，中文专业用语为风机过滤机组。FFU产品中具有其独特的特点： 1、短建设周期。用于设备省掉了风管的制作和安装，因为风管在清理工程中，占掉很
风机过滤单元（FFU）施工技术方案 xxx项目动力厂房及固态微波功率MMIC厂房机电设备安装工程FFU均为交流FFU，本次FFU数量为1937台。 1）FFU安装要求与说明 a)F FU安装时,洁净室需要开始四级管制,严格控制人员与材料的 进出,对于必须进出的人员严格洁净服装的穿戴程序与要求,材料与 工机具必须用洁净布擦干净后方可准入。 b)F FU安装前,空调新风系统需要进行24小时以上的空吹,以净化 安装环境。 c)F FU升起方式：拟采用人工传递方式（三榀多层移动脚手架，同 盲板传递方式）和升降机相结合的方式。 2）FFU安装流程，如下图所示：
3）FFU安装要点说明 a)F FU外包装纸板箱需要在缓冲区拆除，内包装PVC保护膜在洁净室内拆除。把安装过程中对FFU的污染降到最低。 b)高效过滤器在运输和存放期间，应根据出厂标记竖向搁置，应小心轻放，并防止剧烈震动和碰撞，以免损坏。运输过程中，严禁平面叠加放置，应并排竖向搁置。
c)高效过滤器在安装时方可从PVC保护袋中取出，并应认真检查滤纸、密封胶和框架有无损坏。若有损坏应进行修补，损坏严重现场无法修补者，应予更换，在安装过程中，任何情况均不得用手和工具触摸滤纸。 d)高效过滤器安装时，应注意外框上的箭头与气流方向一致。当其竖向安装时，其波纹板应垂直于地面，以免滤纸损坏。 e)高效过滤器的安装框架应平直，接缝处应平整，以保证在同一平面上。 f)风机与过滤器洁净室内运输工具宜采用平板小车，其滚轮应用柔性胶带粘贴，平面应用柔性不产尘材料铺垫。如：橡塑海绵、PVC板等。 过滤器正确的运输与存放方式 过滤器错误的运输与存放方式
