埋地钢质管道阴极保护系统检测
点击：22 发布时间：2007-1-18 15:31:20 概要
埋地钢质管道阴极保护主要分为二类：强制电流阴极保护、
牺牲阳极阴极保护，个别管道采用强制电流和牺牲阳极交替保护。当阴极保护系统不能给管道提供足够的阴极保护电位时，管道外防腐层缺陷处会发生腐蚀；当阴极保护系统给管道提供的阴极保护电位过负时，管道外防腐层会发生析氢剥离。本文就埋地钢质管道阴极保护系统的检测方法进行初步的探讨。
关键词
阴极保护参数管地电位保护电位防腐层绝缘电阻率
引言
埋地钢质管道的阴极保护是保障管道使用寿命的关键，当管道由于敷设施工、人为破坏、长期运行时，管道防腐层会发生局部破损和缺陷，当阴极保护系统不能正常工作或达不到要求时，管道就会发生腐蚀。发生腐蚀的管段一般属于局部腐蚀，形成点蚀、坑蚀、小孔腐蚀，向深度发展，管体很快就会泄漏，造成的损失难以估量。特别是输送易燃、易爆、有毒、高温、高压、高粘度的介质的管道，泄漏的危害将会更大。定期对阴极保护系统进行检测、对系统进行整改是防范这类事故的简洁高效的方法。
1．阴极保护系统的构成
1．1强制电流阴极保护系统的构成
管道外防腐层、测试桩、恒电位仪二台（一台工作一台备用）、阳极地床（辅助阳极）、长效参比电极、绝缘法兰(接头)等。
2．1牺牲阳极阴极保护系统的构成
管道外防腐层、测试桩、牺牲阳极、绝缘法兰(接头)等。
2．阴极保护系统构成要素技术指标
2．1管道外防腐层新敷设的管道绝缘电阻率大于10000欧姆·M2，旧管道绝缘电阻率大于5000欧姆·M2
2．2测试桩平均每公里不少于一个
2．3恒电位仪根据设计功率满足要求，均完好
2．4阳极地床接地电阻、输出电流附合设计要求
2．5长效参比电极误差±10mv
2．6绝缘法兰(接头) 电位法、漏电百分率满足标准要求
2．7牺牲阳极开路电位、闭路电流应满足设计要求
对特殊管道以上要素技术指标参数有所不同，如旧管道的阴极保护系统。
3．阴极保护系统的主要评价指标
3．1管地电位使用标准硫酸铜电极在管道上方或旁边检测（下同），按石油部颁标准，管道任意点的管地电位小于-0.85V，当土壤含有还原菌，SO42-的浓度大于0.5%时，管道任意点的管地电位小于-0.95V；
防腐层为石油沥青时，管地电位应大于-1.5V,防腐层为煤焦油瓷漆时，管地电位应大于-3.0V,防腐层为环氧粉末时，管地电位应大于-2.0V。
3．2保护电位除去IR降后的管地电位，管道任意点的保护电位小于等于-0.85V，当土壤含有还原菌，SO42-的浓度大于0.5%时，管道任意点的保护电位小于-0.95V；防腐层为石油沥青时，保护电位应大于-1.5V,防腐层为煤焦油瓷漆时，保护电位应大于-3.0V,防腐层为环氧粉末时，保护电位应大于-2.0V。
满足上述要求的阴极保护系统即视为合格。
4．阴极保护系统不能正常工作的原因与分析
4．1管地电位、保护电位不合格
出现这种情况原因比较复杂，阴极保护系统要素出现问题均可能导致保护电位不合格。
4．2恒电位仪输出电流过大
可能的原因有：①管道防腐层整体质量变差，缺陷多，泄漏的阴保电流多；②管道两端或分支未安装绝缘法兰(接头)③绝缘法兰(接头)失效
4．3恒电位仪输出电压过大
可能的原因有：①长效参比电极失效，导致管道电位与实际相差大，使恒电位仪输出电位高；②阳极地床接地电阻大③接线电阻大
4．4保护距离短
可能的原因有：①绝缘法兰(接头)失效②长效参比电极失效③管道防
腐层整体质量变差，缺陷多④管道分支未安装绝缘法兰(接头)
以上阴极保护系统不能正常工作的情况之发生可能是一种，也可能是几种情况同时发生，此时原因将更加复杂。当阴极保护系统运行数年或不能正常工作时，需要对阴极保护系统进行系统地检测与评价。5．阴极保护系统检测评价的方法
5．1管地电位的检测
①日常检测
测试桩检测阴保站检测
仪器万用表、硫酸铜参比电极仪器万用表、硫酸铜参比电极
方法地表参比法方法远参比法
评价指标 -2000~-850mv 评价指标 -2000~-850mv
依据防腐层类型的不同最低电位有所不同
②全线检测
检测方法检测仪器评价指标
密间隔电位测量
（CIPS）
地表参比法密间隔电位测量仪、硫酸铜参比电极、匹配器（用于与管道连接）全线管地电位
-2000~-850mv
依据防腐层类型的不同最低电位有所不同
5．2保护电位的检测
检测方法检测仪器评价指标
密间隔电位测量
（CIPS）
地表参比法密间隔电位测量仪、硫酸铜参比电极、匹配器（用于与管道连接）、中断器、GPS天线等全线保护电位-2000~-850mv 依据防腐层类型的不同最低电位有所不同
5．3长效参比电极检测
检测方法检测仪器评价指标
近参比法（与系统断开）
远参比法（与系统断开）标准硫酸铜电极
万用表误差±10mv
5．4绝缘法兰(接头)检测
检测方法检测仪器评价指标
传统检测法
（直流法）兆欧表、万用表、导线等电位法、漏电电阻、漏点百分率满足标准要求
PCM法
（交流法） PCM仪器一套漏电百分率合格
5．5阳极地床接地电阻检测
检测方法检测仪器评价指标
四极法(与系统断开) Z-C8测阻仪≤2Ω
（或满足设计要求）
5．6管道外防腐层缺陷检测
检测方法检测仪器评价指标（/10KM）
Pearson（皮尔逊）法
又称人体大地电容法管道防腐层破损检漏仪
优
可
差
DCVG（直流电压梯度）法 DCVG仪器、硫酸铜参比电极、匹配器（用于与管道连接）
5．7管道外防腐层绝缘电阻率检测
检测方法检测仪器评价指标
选频变频法选频变频仪Ω·劣
Ω·差
Ω·可
Ω·良
≧Ω·优
PCM（多频管中电流法） PCM管道电流测量系统
C扫描 C-扫描测量系统
6阴极保护系统主要检测方法原理
按照SY/T0023-97阴极保护参数检测标准，绝缘法兰、参比电极、阳极地床、辅助阳极、牺牲阳极等检测实际工作中简单易行，结果准确可靠，而防腐层缺陷、防腐层绝缘电阻率、管地电位、保护电位的检测在实际工作中纷繁而复杂，是阴极保护系统检测的难点。
6.1全线管地电位检测（密间隔电位法CIPS测量）
此方法适用与强制电流、牺牲阳极保护系统的管道。由管道出露点或测试桩连接一根铜导线，由匹配器连接到检测主机，铜导线使用漆包线，由匹配器导出，主机具有很高的阻抗（10-100兆Ω），这样由于导线长度增加而使电阻增加的影响可以忽略，导线可延伸2-4公里，检测时，铜导线导出时连接计数器，随主机的行进进行距离的记录，同时主机连接有标准硫酸铜电极棒，插到管道上方的土壤中，每摁键一次主机记录一次管地电位、距离、该点的GPS坐标，如果每1.5米记录一次，主机可以储存100KM的数据。通过传输转换到计算机中,进行数据处理、绘图，得到全线管地电位检测的实测图。
6.2全线保护电位检测（密间隔电位法CIPS测量）
普通管地电位的测量方法中含有IR降，实际上管道保护电位是指当电极无限接近管体时的管地电位，一般我们在地表测得的管地电位包含了土壤、防腐层的IR降，管道保护电位小于管地电位，为了检测管道保护电位，我们用CIPS法进行测量时，用中断器将阴极保护电流周期性地中断，中断器与测量主机通过同时接收卫星时钟信号（百万分之一毫秒误差）达到时间同步，中断器连接在阴极保护系统恒电位仪和管道之间，每秒为周期瞬间中断，主机测量瞬间的ON、
OFF管地电位，ON电位为管道的管地电位，OFF电位是真正的管道极化电位值。这样强制电流保护系统的全线管地电位、保护电位就能一次检测完成。CIPS法沿管道每间隔1.5--2米左右采集一个数据，绘成的管道的连续电位曲线反映了管道的全线电位保护状况，数据详实准确。
6．3管道防腐层绝缘电阻率检测
PCM（多频管中电流法）测量外防腐层整体质量及防腐层绝缘电阻率。发射机可同时向管道施加多个频率的电流信号；接收发射机所发射的不同频率的电流信号，沿管道不同距离测量电流信号衰减，可定量计算分析管道的防腐层整体质量。
工作原理是向管道施加一定强度的电流后，电流由信号加入点向远方传递时会逐渐衰减。其衰减大小与防腐层的绝缘电阻有关，绝缘层电阻高，电流衰减就慢，反之则衰减快。电流随距离衰减的关系式为： I=I0e-ax
式中： I—管道中任意处的电流强度值；
I0—发射机向管道施加电流点的电流值；
x—测量点到供电点的距离；
a—衰减系数（与被测管道的防腐层绝缘电阻率、管道的直径、
壁厚、材质有关）。
同一种材质的管道埋地条件相同时，防腐层的平均绝缘电阻大的，衰减系数就小；反之平均电阻小，衰减系数就大，也就是电流泄漏严重。当管道的防腐层由同种材料构成，且各段的平均绝缘电阻差别不大
时，管道中电流强度的对数与管道远离供电点的距离成线性关系变化，其斜率大小取决于防腐层的绝缘电阻值。单位距离的衰减率与距离绘制成的二维图形是一条平行于X轴的直线。
即:Y=8.68（Idb1-Idb2）/（X2-X1）
Idbn=20lgIn 为x点的电流分贝值
Y—单位长度管道电流平均衰减率。
防腐层绝缘电阻不同，电流衰减率不同。根据各管段的电流衰减率，可以计算出管道每一段防腐层绝缘电阻的大小。
6．4防腐层缺陷检测方法
①方法一：DCVG（直流电位梯度法）测量
在防腐层缺陷点处，由于管道自然电位或阴极保护电位的存在，使缺陷处形成一个稳定的电场，中心的强度最大，波及到十几米到几十米的范围，依据管地电位的不同可产生10—500mv的梯度，梯度的变化为指数衰减，0.9—1.8米处衰减最大。由此可检测处防腐层缺陷的中心点，测量防腐层缺陷点中心至垂直管道一侧一定距离（20——50米）的电位梯度，与该处管道的正常保护电位比较所得的值，称为%IR，用以判定破损点的严重程度。管道沿线的DCVG测量还可判断沿线地电环境的稳定性。
②方法二Pearson法（人体大地电容法）：
给待测管道施加一个1000赫兹左右的交变电流，使其沿管道方向传播，在管道周围产生一个交变的磁场。利用这个磁场使用带有天线的探测仪可准确探测管道的位置、走向、分支等；同时，管道外防腐层
缺陷处向土壤泄漏电流，通过大地回流到发射仪器的接地点，这样在缺陷处形成一个以缺陷点为中心的交变电场，并成指数衰减，当两个人体站在交变电场内时，由于人体的电容作用，使每个人具有一定的交变电位，检漏仪检测出两个人体之间的电位差，当一人站在缺陷中心另一人站在管道侧面或无缺陷的管道上方时，仪器所接收的信号幅值最大，从而确定缺陷的准确位置。
7．阴极保护系统检测适用于新建管道的阴极保护系统验收评价、已运行数年的旧管道阴极保护系统评价、阴极保护设计前期管道综合参数收集等。检测管道的阴极保护系统可以使用一种方法，也可以多种方法同时使用，以达到更佳的效果。
总之，定期对埋地钢质管道的阴极保护系统进行检测，可以得到管道阴极保护运行的基本数据，为阴极保护系统异常原因作出判断，提出整改措施与方案，对管道阴极保护系统进行整
埋地钢管阴极保护测试操作规程 编制： 批准 余姚市城市天然气有限公司 二0 一0年十二月
阴极保护测试操作规程 本规程适用于城市高、中压埋地天然气钢管的阴极保护系统，并采用牺牲阳极保护。 （一）操作步骤 1、测试人员应携带好测试工具、竣工图及测试样板等相关资料，按照测试样板进行测试。 2、到测试现场后，对测试点做好必要的围护（若需要）。 3、打开测试桩保护盖，根据测试桩绝缘板接线和要求测试数据，准备测试。 4、当测量的为综合测试桩时：（见接线示意图） 4．1、将万用表（测试工具）打到伏特（2V）档，并将万用表的红、黑两线接在万用表上的相应位置： a、保持测试桩绝缘板接线上的A点与C点连接，将万用表的红、黑两线分别与C点与E点相连，此时在万用表上显示的数值即为被保护钢管的保护电位（阴极电压）。 b、旋松接线板活动铜片上的螺帽，断开A点与C 点的连接，再将万用表的红、黑两线分别与A点与C点相连，此时万用表上显示的数值艰险为阳极的开路电位。 4．2、将万用表打到安培（20mA或200mA）档，并将万用表的
红、黑两线接在万用表上的相应位置： a、若该测试点仅使用了单支镁阳极，先旋松接线板活动铜片上的螺帽，断开A点与C 点的连接，再将万用表的红、黑两线分别与A点与C点相连，此时万用表上显示的数值即为单支镁阳极的输出电流。 b、若该测试点仅使用了一组镁阳极，保持测试桩绝缘板接线上的A点与C点连接，将万用表的红、黑两线分别与C点与E点相连，此时在万用表上显示的数值即为组合阳极的输出电流。 4．3、测试完毕后，将活动铜片把A点与C点相连，恢复阴极保护系统，并检查绝缘接线板的螺帽是否拧紧。 5、当测试的为镯状锌阳极测试桩时：（见示意图） 保护电位的测试方法与4.1a测试方法相同。 7、将测试到的数据如实填入《埋地钢管阴极保护测试表》（附表）内，并将表格上的其余内容填写完整，表格数据存档保管。 8、将测试桩保护盖重新盖好，撤掉围护。 9、本次测试结束。 （二）操作要求 1、根据《城镇燃气埋地钢质管道腐蚀控制技术规程》（CJJ95-2003，钢管的保护电位应在-0.85V至-1.55V之间，阳极开路电位宜在-1.4V至-1.55V之间，阳极输出电流不应为零。其余参数参照镁阳极的性能参数。

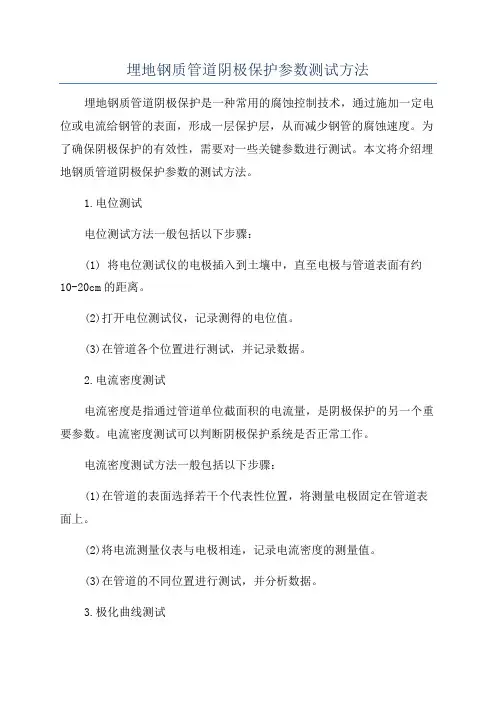

埋地钢质管道阴极保护参数测试方法随着城市化的不断发展，地下管道的建设越来越普遍，其中钢质管道是最常见的一种。然而，钢质管道在地下使用时容易受到腐蚀的影响，从而导致管道的损坏和失效。为了保护钢质管道，阴极保护技术被广泛应用。阴极保护的效果取决于各种参数的正确设置和监测。因此，本文将介绍一种针对埋地钢质管道阴极保护参数测试的方法。 一、阴极保护的原理和作用 阴极保护是一种通过在钢质管道表面施加负电位，使其成为阴极，从而减缓钢质管道的腐蚀速率的技术。具体来说，阴极保护的原理是利用外加电流强制使钢质管道的电位降低到一个负值，从而使钢质管道成为阴极，而不是阳极。这样可以减缓钢质管道的腐蚀速率，从而延长其使用寿命。 阴极保护的作用不仅仅是延长钢质管道的使用寿命，还可以降低维护成本和减少环境污染。通过阴极保护，可以减少钢质管道的腐蚀速率，从而降低钢质管道的维护成本。此外，由于阴极保护可以减少钢质管道的腐蚀速率，从而减少了钢质管道的损坏和泄漏，从而减少了环境污染。 二、阴极保护参数的设置 阴极保护的效果取决于各种参数的正确设置和监测。以下是常见的阴极保护参数： 1. 静态电位
