检查与调整鼓式车轮制动间隙步骤

检查与调整鼓式车轮制动间隙步骤
检查与调整鼓式车轮制动间隙步骤

检查与调整鼓式车轮制动间隙

1.穿戴好劳保用品,选择好工具。报告裁判考核准备完

毕。

2.用掩木掩好车轮,上车松开手制动器。

3.用千斤顶顶起被调整的车轮,使车轮能够自由转动。

4.打开观察调整孔目测间隙是否过大或过小。

5.选择合适的厚薄规片进行检查。

6.把合适的厚薄规片插入调整孔内前后拖动厚薄规片感

觉间隙是否合适。

7.如果不合适就一只手拿合适的扳手进行调整刹车凸轮

臂,另一只手拖动厚薄规片,边调整边拖动直到调整到间隙规定范围内,并且厚薄规片在拖动过程中有一定的阻力,取出厚薄规片后,转动车轮看是否转动自如。(边调整边口述)。

8.制动鼓与制动蹄的间隙:靠近蹄片轴端为0.20—

0.50mm,靠近凸轮端为0.40----0.70mm.。(检验并口

述)。

9.操作结束后,撤出千斤顶,(注意放千斤时一定要慢慢的放松泄压螺栓.不得快放猛放)。

10.上车拉紧手制动器,撤出掩木,清理工具及场地卫生。

11.报告裁判考核完毕。

天车制动器调整方法及注意事项

天车制动器调整方法及注意事项: 1.制动器上共有可调整位置三处,示意图上对应符号位A、B、C。 2.A为顶杆;B为主弹簧;C为制动器架调节螺丝。 3.顶杆的作用是保证液力推动器活塞有足够的行程。 当制动器打开时,如闸瓦张开距离过小、液力推动器行程过小,则调整顶杆,同时观察液力推动器活塞杆的伸出量,一般为3mm左右即可。 4.主弹簧的作用是保证制动器工作时能够产生足够的制动力。 当制动器工作时,如发现制动力不足,要立即调整主弹簧的压缩力,以便产生足够的制动力。一般意义上的“调抱闸”,说的就是调整主弹簧,而不是调整顶杆。 5.制动器调节螺丝的作用是调节闸瓦与闸轮的间隙。 当更换制动器架、更换闸皮、更换闸轮时,如发现闸瓦与闸轮间隙过小,则要将盖螺丝退出几圈,同时要调整顶杆、主弹簧,保证闸瓦与闸轮有适当的间隙,一般为3mm。在保证闸瓦与闸轮间隙适当的前提下,保证液力推动器行程适当、制动力适当。 注意: 液力推动器必须保证有充足的油液

行车行走速度V 行车减速时间t 行车正常减速距离L=0.5*V*t 行车抱闸的安全滑行距离 行车动能W=0.5*m*V*V 行车抱闸后,在轨道上滑动,滑动摩擦力为F=m*g*μ 行车抱闸的安全滑行距离S=W/F (一)大车运行机构的传动形式及组成 大车运行机构的传动形式可分为两大类:一类为分别驱动形式(下图a),另一类为集中驱动形式(下图b)。分别驱动形式与集中驱动形式相比,其自重较轻,通用性好,便于安装和维修,运行性能不受吊重时桥架变形的影响,故目前在桥式起重机上获得广泛采用。集中驱动形式只用于小起重量和小跨度的桥式起重机。 大车运行机构构成如下图所示,是由电动机、齿轮联轴器及传动轴、减速器、车轮组、制动器等构成。由电动机经减速器传动所带动的车轮组称为主动车轮组,无电动机带动只起支承作用的独立车轮组称为从动车轮组。当电动机通电后,常闭

盘式制动器制动间隙调整测量方法

盘式制动器制动间隙调整测量方法 为确保前轴盘式制动器正确使用,现对前轴盘式制动器制动间隙的 制动间隙的测测量方法进一步明确规范,请认真参阅执行。测量制动间隙前,应首 应首先先 活塞总成)可以正常工作。本确认间隙自动调整机构((AZ9100443500 AZ9100443500 AZ9100443500活塞总成) 文首先表述如何判断活塞总成是否可靠工作,再进一步说明制动间 再进一步说明制动间隙隙的测量方法。

(盘式制动器外形)外形)/ /(各部件名称)判断活塞总成是否有效: 1、用SW10SW10扳手逆时针转动手调轴至极限位置(大体上逆时针旋转扳手逆时针转动手调轴至极限位置(大体上逆时针旋转扳手逆时针转动手调轴至极限位置(大体上逆时针旋转两两周),而后反向微调少许(以防螺纹发卡),而后反向微调少许(以防螺纹发卡); ;2、在气压足够大的情况下,原地连续踩刹车、在气压足够大的情况下,原地连续踩刹车101010次左右。注意:踩刹 次左右。注意:踩刹车时将扳手扣在手调轴上,以观察刹车时手调轴是否转动,正常现正常现象象应该是开始几次制动时扳手转动(顺时针)角度较大,越来越小,最后稳定到某个角度,此时即表明间隙已经调整到设计值。如果踩刹如果踩刹车车时手调轴不转动或者有逆时针转动状况,则该自动调整机构(活塞(活塞总总成)已不能正常工作,必须更换。 图一图一//图二图二/ /图三

制动间隙的测量: 盘式制动器从设计结构上已设定了制动间隙,并且制动间隙是自动并且制动间隙是自动调 调整的,不允许人为调整,制动间隙在0.80.8~ ~1.0mm 范围内是正常的。如果整车使用过程中出现左右制动力差值偏大、制动力不足或制动制动力不足或制动过过热等故障现象时,可按如下步骤检查制动间隙: 1、拆下压板(如塞尺插入方便可不拆压板),向箭头所指方向推动向箭头所指方向推动钳 钳体,使外侧制动块与制动盘紧密结合。(图一) 2、拨动内侧制动块使其靠近制动盘,测量间隙活塞总成整体推盘与制动块背板之间的间隙。(图二) 3、整体推盘与制动块背板之间的间隙应在、整体推盘与制动块背板之间的间隙应在0.80.80.8~ ~1.mm 之间,如小于0.8mm 0.8mm,应更换间隙自动调整机构(,应更换间隙自动调整机构(,应更换间隙自动调整机构(AZ9100443500AZ9100443500AZ9100443500活塞总成)(图三)活塞总成)注意事项: 盘式制动器从设计结构上已设定了制动间隙,并同时保证了制动间并同时保证了制动间隙 隙的自动调整。制动块和制动盘的间隙在制动块寿命期内是永远保持制动块和制动盘的间隙在制动块寿命期内是永远保持不不变的,只需按整车维修保养手册,定期检查制动块的磨损情况。因因此 此1.必须按上述正确方法测量制动间隙; 2.当制动块的摩擦材料的最小厚度小于2mm 时,必须更换制动块(此情况属于正常磨损,不属于三包范围)

PZD盘式制动器调整方法

制动系统调整方法 1 总则 制动器是安全部件!只允许专业的、受过培训的人员对制动器进行安装、 调试和维修工作。 制动力矩是基于闸片的摩擦系数为0.45,这些数据只使用于下列工作条件: 保护摩擦面,使之不受油污、雨水和冰雪的侵蚀。 保证闸片不接触任何溶剂。 制动盘两侧面跳动(包括形位公差)最大为0.1mm。 闸瓦施力所引起的制动轮的变形量最大为0.1mm。 制动盘表面粗糙度Ra低于3.2。 最大制动时间为0.8s。 制动盘稳态温度:≤180℃。 2 制动器调整 1.导向套 2.调整螺栓M6X50 3.锁紧螺母M6 4.螺杆 5.基座 6.动铁芯盘 7.线圈骨架部件 8.手动松闸手柄 9.螺钉10.螺栓M12 11.弹簧座12.小弹簧13.闸片14.调整垫片15.螺钉16.螺钉17.限位销18.微动开关

通常情况下,制动器出厂已经调整好,无需再进行调整(闭闸情况下,B=0.5-0.6mm,开闸情况下,A=15.5-15.6mm,制动盘两侧间隙分别为0.25-0.3mm)。 当曳引机运行出现制动器闸片与制动盘侧面相摩擦、制动噪音大的情况时,要对盘 式制动器进行调整,调整方法如下: 断电抱闸,用塞尺检查盘式制动器的基座1与调整螺栓2之间的间隙(要求为0.2mm),

若不符合要求,进行调整:松开锁紧螺母3,用开口扳手(规格为10mm)逆时针(曳引轮侧方向看)转动调整螺栓,使调整螺栓与基座的间隙减小(两件调整螺栓与基座的间隙应相同);反之,使间隙增大,调整至符合要求,紧固锁紧螺母。 3 刹车状态的监控 通过微动开关可以监控刹车的制动状态。微动开关的触点有常开和常闭两种,可由客 户按需要连接。开关的界线方式详见后面的接线示 意图。 C尺寸为调整螺栓端部到微动开关触点的距离,通常闭闸状态下调整为0.15mm。 我公司选用的微动开关的最大容量为:250V AC/5A 4 启动 在进行功能测试时,要保证电机静止和未接通电源,并且加以固定,以防止意外重新启动。 制动系统的电气连接完成后,要求进行功能测试,通过转动电机轴检查制动盘的空运转(进行测试时,制动系统通电,而电机不通电)。 刹车的表面温度有可能超过100℃。因此,不要让温度敏感器件、如一般电缆或电子部件、经过或固定在刹车装置上。如有必要、要采取适当的防护措施,以防意外接触。如果在调试过程中要转动电机轴(电机未接通电源),可电气释放刹车装置。如有必要也可通过手动释放。

LEHYIII曳引机制动器间隙检查及均匀性调整

3.3.3.检查制动器间隙 制动器间隙要求: 松闸时,确认制动盘的摩擦片与制动盘不发生摩擦; 抱闸时,制动器间隙(制动器电枢与衔铁之间的间隙)为0.4mm~0.55mm。制动器间隙检查位置: 如图3- 6所示,制动器间隙为制动器电枢与衔铁之间的间隙; 如图3- 7所示,用塞尺分别在制动器圆周三个不同的位置进行间隙检查。 图3- 6 制动器间隙位置 图3- 7 制动器间隙检查示意图

3.3. 4. 检查制动器摩擦片磨损量 若制动器摩擦片与沉头螺钉的间隙≤0.8mm 时或制动器间隙大于0.8mm 时,需要更换制动器摩擦片组件或更换制动器。沉头螺钉位置参照图3- 6所示。 3.3.5. 检查与调整制动器间隙均与性 (1) 松闸状态下,间隙均匀性调节螺栓头部应接触定子机座安装面, 图3- 8 间隙均匀性调节螺栓位置照片 (2) 单个制动器松闸状态下,用塞尺检查每个制动器两侧摩擦片分别与制动盘表面的间 隙A 与B (精确到0.01mm ), (3) 确保0.05A B mm ?≤, (4) 若A >B ,则逆时针旋出间隙均匀性调节螺栓;若A <B ,则顺时针旋入间隙均匀 性调节螺栓, (5) 锁紧间隙均匀性调节螺母,固定间隙均匀性调节螺栓,并用记号笔在螺栓上做记号。 注意: 每个制动器配置有左右两处间隙均匀性调节螺栓,操作时应同时拧紧。 间隙均匀性 调节螺栓

图3- 9 制动器间隙均匀性调节示意图 3.3.6.检查制动器吸合时动作声音 制动器内部设有用于吸收制动器吸合时动作声音的缓冲橡胶。 在制动器间隙满足要求的前提下,若制动器吸合时动作声音明显变大,应及时调整或更换制动器缓冲橡胶。参照3.3.7进行制动器缓冲橡胶调整。 注意: 出厂时制动器动作噪音要求小于60dB(A),经过较长时间动作,制动器噪音会相应增加,尤其是摩擦片磨损后,噪音增加会更明显。制动器动作噪音不应超过70dB(A)。 3.3.7.调整制动器缓冲橡胶 制动器缓冲橡胶调整参照如下步骤,如图3- 10所示: (1)擦除六角螺母和内六角平端紧定螺钉处(共4处)的标记线; (2)使制动器处于断电抱闸状态,松开六角螺母(注意操作时应防止螺钉随螺母跟转), 顺时针拧紧内六角平端紧定螺钉10°; (3)拧紧六角螺母(注意操作时应防止螺钉随螺母跟转),锁紧内六角平端紧定螺钉;

如何调整气压制动和制动器间隙

如何调整制动间隙 现在很多车主对自己爱车的制动性能都特别关心,城市用车刹车制动的情况太多,会不会时间久了刹车就越来越差?制动距离会不会越来越长?制动失效怎么办?现在我们围绕着汽车制动系统聊一聊。 首先,我们先聊下什么是制动蹄片? 制动蹄片这个词可能很多人不太清楚,那它的另一个名称估计就都知道了,制动蹄片也就是我们俗称的刹车片,刹车片是受到刹车凸轮或推杆的作用而被推向外展开压制刹车鼓,进而起到制动作用的配件。 其次,平时车辆制动系统都易出哪些方面的问题呢? 制动磨损这个是避免不了的,伴随着磨损,制动间隙也会随之增大。磨损易导致制动器间隙不一致,并容易产生制动工作时间延长,车辆跑偏、车辆甩尾等问题。第三,为解决这些问题,制动系统相关养护工作要做好。 1.车辆正常行驶5000公里必须检查刹车片,包括刹车片剩余厚度、刹车片磨损状态、两边磨损程度等。 2.不要让刹车片磨没了再更换,即便看着还能用一段时间,也会大大降低制动效果,影响驾车安全。 3.刹车片更换最好选择原厂提供的备件,目的是制动效果最好,磨损最小。 4.更换完后踩几下刹车踏板,消除刹车片与制动盘之间非固定间隙。 5.新的刹车片更换好后,要谨慎制动,适应新的刹车状态。 最后,刹车片间隙调整 刹车片与制动鼓之间必须留有一定的间隙。刹车片间隙不符合要求,将直接影响汽车的制动性能。

1.顶起车轮并确认轮毂无摇动,拆下调整孔的防尘塞,检查刹车片状况,若磨损到使用极限标记时,及时更换蹄片。 2.检查车轮制动器蹄片与制动鼓间隙时,将制动踏板踩到底,测量制动踏板外边缘至驾驶室前围板的距离应不小于规定值。若小于规定值,说明制动摩擦片磨损,间隙增大,应进行调整。 3.调整时,由调整孔插入螺丝刀,向箭头所示方向拨动调整齿轮,直到车轮不能转动为止。踩下数次制动踏板,再次确认车轮不能转后,倒拨4~5齿。此时,将选择好的厚度合适的塞尺插入到制动鼓,拔出塞尺,若感到有一定的阻力为合适。如不合要求,可拨动调整齿轮进行调整。用同样的方法调整另一侧蹄片间隙。 4.用手转动车轮,车轮应能圆滑转动,没有滞磨现象。如感到有滞磨现象,可将调整齿轮再松回1~2齿。装上调整孔防尘塞,然后起动汽车,以30km/h的速度试验制动器的制动效果,检查有无偏刹或其他异常现象。如有偏刹或其他异常现象,应重新调整制动器。 5.部分新车的鼓式制动器装有蹄片间隙自调装置。自调装置在倒车时起作用,因此要在慢慢倒车时,踩下制动踏板。有的车自调装置是通过手制动作用的。在这种情况下,要拉起手制动杆,就可以达到调整车轮蹄片间隙的目的。 车辆制动系统间隙的调整,这些工作由专业维修技师来完成,车主只要注意爱车的使用情况,平时注意感知车辆的行车状态,按照正常的制动系统养护周期,到有车辆维修及保养资质的单位,给爱车做好保养服务就可以了。

调整制动间隙

调整制动间隙 车轮制动器制动间隙的调整分局部调整和全面调整两种。局部调整只需调整制动蹄的张开端,通常用于车辆在运行过程中因蹄鼓的间隙变大而进行的调整。全调整需同时调整制动蹄片两端的位置,通常用于更换制动蹄衬片或镗削制动鼓后为保证制动蹄与制动鼓的正确接触而进行的调整。对于不设置固定端的自动增力式车轮制动器而言,没有全面调整和局部调整之分。 (1)液压制动系鼓式车轮制动器 其局部调整的步骤如下: 1)顶起车轮,一边转动车轮,一边向外转动调整凸轮螺栓,直至制动蹄压紧制动鼓为止。转动车轮时,应有一定的方向,即调整前轮两蹄和后轮的前制动蹄时向前转动车轮;调整后轮后制动蹄时向后转动车轮。 2)向内转动调整凸轮螺栓,直至车轮能自由转动而制动蹄与制动鼓不碰擦。 3)用同样的方法调整其他调整凸轮螺栓。 4)用塞尺检查蹄鼓间隙应符合规定。 全面调整的方法如下: 1)按局部调整的方法转动调整凸轮螺栓至制动鼓不能转动为止 2)向能够转动支承销的方向转动支承销。 3)重复上述的1)、2)两步,直至调整凸轮螺栓与支承销均不能转动为止。 4)锁紧支销后,向内转动偏心轮螺栓,直至车轮能自由转动且制动筛与制动鼓不碰擦。 5)在检视孔用塞尺测量蹄鼓间隙。支承轴端为0.15m.张开端为0.3mm。 (2)气压制动系鼓式车轮制动器 局部调整的步骤如下: 1)支起车桥,使车轮能够自由转动。 2)推进调整臂的锁止套. 用扳手转动蜗杆轴使制动路压紧制动鼓(搬动蜗杆轴时应注意观察凸轮轴的转动方向应为其工作方向),至蜗杆轴不能再转动为止。 3)以反方向退回蜗杆轴至车轮自由转动且石碰擦制动鼓。 4)用塞尺检查制动器蹄鼓间隙,靠近凸轮端为0.4~0.7mm,靠近支承销端为0.22~0.5mm。5)用锁止套锁紧蜗杆轴。局部调整时应注意不允许用改变制动气室推杆总长度的方法来 调整制动间隙,因为这样会减小使蹄片张开的推动力。 全面调整的步骤如下: 1)松开凸轮轴支架的固定螺栓,使凸轮获得一定的自由度,以便其自动找正中心。 2)转动调整臂的蜗杆轴使制动蹄压向制动鼓,至蜗杆轴不能再转动为止。晃动凸轮轴支架,使凸轮位置居中。 3)向可以转动的方向转动两支承销,直至制动蹄片固定端抵住制动鼓,支承销不能再转动力止: 4)重复②、③两步,直至制动蹄片的两端均抵住制动鼓,蜗杆轴和支承销不能再转动为止。在此位置上,先将凸轮轴支架固定和支承销固定,然后转动调整臂的螺杆袖,使制动肺片退回,两端出现间隙。 5)用厚薄规检查制动蹄鼓的间隙应符合要求。

盘式制动器检修

盘式制动器检修

————————————————————————————————作者: ————————————————————————————————日期: ?

《汽车底盘构造与维修》 教???案 (2015~2016学年第一学期) 适用汽车检测与维修专业 院系(部)汽车工程系 班级14汽技1、2班教师李玉超

教案首页 本次课标题:盘式制动器构造与检修 授课日期2015年11月10日授课班级14汽技1、2课时8 上课地点底盘一体化教室三 教学目标 能力目标知识目标 1. 掌握盘式制动器的日常维护检查方式; 2. 能够对盘式制动器各总成进行拆装; 3.能够对盘式制动器主要部件进行检 修; 4. 能够正确的进行制动液的排空作业; 5. 能够根据制动系统故障现象,进行故障 诊断与排除。 1. 掌握盘式制动器的结构和工作原理; 2.掌握盘式制动器主要部件的检修方法; 3. 掌握盘式制动器的主要故障及故障原因。 教学任务1. 讲解盘式制动器的分类和结构。 2. 讲解盘式制动器的工作原理。 3. 讲解盘式制动器日常维护检查方式。 4. 演示并讲解盘式制动器主要部件的检修方法及注意事项。 5. 演示并讲解制动器油路排空的作业方法及注意事项。 6. 讲解制动系统故障现象及故障诊断与排除的方法。 重 点难点1.演示并讲解盘式制动器主要部件的检修方法及注意事项。2.演示并讲解制动器油路排空的作业方法及注意事项。3.讲解制动系统故障现象及故障诊断与排除的方法。 作 业 或 考 核 能力拓展:独立的进行盘式制动器主要部件的检修训练。 课前准备1. 考核工单准备 2. 带盘式制动器的汽车一部 3.游标卡尺、磁性表座、百分表头等常专用工具各4套

制动器间隙调整

制动器 适用于安装在旋转的制动盘上,用于停机制动、工作制动和紧急制动 制动器安装在齿轮箱的高速轴侧。该制动器是一个液压动作的盘式制动器,为常闭式,具有刹车间隙自动补偿功能。 主动式与被动式制动器 ?主动式:加压制动、泄压打开(SL3000) ?被动式:加压打开、泄压制动(SL1500) ?在首次安装制动器时,必 须检查主动制动器刹车片保 持架与制动盘之间的距离。 该距离必须大于1mm,小 于3mm。 刹车片更换: 取下制动器尾帽上的两个传感器; 手动打开制动器; 在尾帽中间传感器的安装孔内安装 气隙螺栓和垫圈,并手动拧紧 ①刹车片磨损传感器 ②制动器打开与未调整传感器 ③气隙螺栓和垫片

制动器最小打开压力、泵启动压力、停止压力、溢流压力、系统最大可承受压力 制动器最小打开压力:125bar 液压泵站启动压力:130bar 液压泵站停止压力:160bar 溢流压力:190bar 系统最大可承受压力:210bar

1:AWA定位装置的位置 主定位系统 辅助定位系统 2:制动间隙调整 2.1:制动器的安装,见下图 2.2制动间隙的调整 1)制动间隙调整前的制动钳相对于制动盘的位置。(见图2-1) O型圈 图2-1 图2-2 2)调试前先拆除制动器上的O型圈,位置在制动钳与基座之间。(见图2-2)3)松开主定位系统、辅助定位系统的螺栓、螺母。

图2-3 图2-4 完全拧松 4)检查滑动轴是否滑动顺畅。应能够用手指推动滑动轴上下运动。 若滑动不畅则可以松开顶部的螺栓进行微调。(产生原因为:拧紧安装螺栓(或螺母)时液压扳手有可能会带动AWA的安装基板产生位移。)同时检查滑动轴与定位轴之间的平面的间隙。 图2-5 图2-6 在滑动轴滑动不畅时此U型孔可进行微调。此时滑动轴应可以轻易滑动。 5)手动加压8~10次,注意:任何情况下手动加压的次数不应少于8次,目的是为了将制动器的制动间隙调整为2mm。间隙全部位于被动钳一侧 图2-7 图2-8 主动钳被动钳制动间隙2mm 6)泄压后使制动器进入闭闸状态。

鼓式制动器设计说明书

课程设计 小型轿车后轮鼓式制动器设计 学生姓名: 专业班级: 指导教师: 学院: 年月

东北林业大学 课程设计任务书 小型轿车后轮鼓式制动器设计 学生姓名: 专业班级: 指导教师: 学院:

小型轿车后轮鼓式制动器设计 摘要 随着汽车保有量的增加,带来的安全问题也越来越引起人们的注意,制动系统是汽车主动安全的重要系统之一。如何开发出高性能的制动器系统,为安全行驶提供保障是我们要解决的主要问题。另外,随着汽车市场竞争的加剧,如何缩短开发周期、提高设计效率,降低成本等,提高产品的市场竞争力,已经成为企业成功的关键。 本说明书主要介绍了小型轿车(0.9t)后轮鼓式制动器的设计计算,主要零部件的参数选择的设计过程。 关键词:汽车;鼓式制动器

目录 摘要 1绪论.........................................................................................................错误!未定义书签。 1.1概述 .................................................................................................... 错误!未定义书签。 1.2设计要求 ............................................................................................ 错误!未定义书签。 1.3设计目标 ............................................................................................ 错误!未定义书签。 2 鼓式制动器结构参数选择.....................................................................错误!未定义书签。 2.1制动鼓直径D或半径R.................................................................... 错误!未定义书签。 2.2制动蹄摩擦衬片的包角β和宽度b................................................. 错误!未定义书签。 2.3 摩擦衬片起始角β0 ........................................................................... 错误!未定义书签。 2.4 张开力P的作用线至制动器中心的距离a ..................................... 错误!未定义书签。 2.5制动蹄支撑销中心的坐标位置k与c.............................................. 错误!未定义书签。 2.6 摩擦片系数f ..................................................................................... 错误!未定义书签。 2.7 制动轮缸直径 d和管路压力p....................................................... 错误!未定义书签。 w 3制动蹄片上制动力矩的有关计算..........................................................错误!未定义书签。 4 鼓式制动器主要零部件结构设计及校核计算.....................................错误!未定义书签。 4.1鼓式制动器主要零件结构设计 ........................................................ 错误!未定义书签。 4.1.1 制动鼓............................................................................................. 错误!未定义书签。 4.1.2 制动蹄............................................................................................. 错误!未定义书签。 4.1.3 制动底板......................................................................................... 错误!未定义书签。 4.1.4 制动蹄的支撑................................................................................. 错误!未定义书签。 4.1.5 制动轮缸......................................................................................... 错误!未定义书签。 4.1.6 自动间隙调整机构......................................................................... 错误!未定义书签。 4.1.7 制动蹄回位弹簧............................................................................. 错误!未定义书签。 4.2 校核 .................................................................................................... 错误!未定义书签。 4.2.1 摩擦力矩和摩擦材料的校核......................................................... 错误!未定义书签。 4.2.2 摩擦衬片的磨损特性计算............................................................. 错误!未定义书签。 4.2.3 制动蹄支撑销剪切应力的校核计算............................................. 错误!未定义书签。结论 (14) 参考文献 (15) 附录 (16) 致谢 (17)

课题1鼓式制动器的拆装

模块四:汽车制动系统 课题一:鼓式制动器的拆装 一、实习准备: 1、工具:多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳2000轿车专用工具一套 2、教具:普桑整车一台、CA1091整车一台、 3、场地:实训中心 4、分组:现有学生按每3人一组 二、复习导入: 提问高速跑偏,由车轮导入新课题 三、授课内容: <一>、制动系的作用与组成: 汽车制动系的功用是:按照需要使汽车减速或在最短离内停车;下坡行驶时保持车速稳定;使停驶的汽车可靠驻停。 为完成汽车制动系的作用,现代汽车上一般设有以下几套独立的制动系: 1.行车制动系 2.驻车制动系 3.应急制动、安全制动和辅助制动系 汽车上设置有彼此独立的制动系统,它们起作用的时刻不同,但它们的组成却是相似的。它们一般由以下四个组成部分: 供能装置:包括供给、调节制动所需能量以及改善传能介质状态的各种部件。如气压制动系中的空气压缩机、液压制动系中人的肌体。 控制装置:包括产生制动动作和控制制动效果的各种部件,如制动踏板等。 传动装置:将驾驶员或其他动力源的作用力传到制动器,同时控制制动器的工作,从而获得所需的制动力矩。包括将制动能量传输到制动器的各个部件,如制动主缸、制动轮缸等。 制动器:产生阻碍车辆的运动或运动趋势的力的部件。 <二>、对制动系的要求: 为保证汽车能在安全的条件下发挥出高速行驶的能力,制动系必须满足下列要求: 1.具有良好的制动效能——迅速减速直至停车的能力。 2.操纵轻便——操纵制动系所需的力不应过大。 3.制动稳定性好——制动时,前、后车轮制动力分配合理,左右车

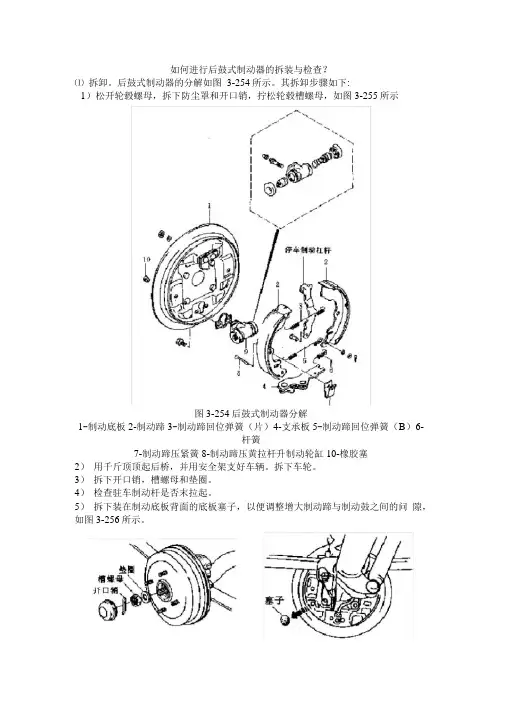

轮上的制动力矩基本相等,使汽车制动过程中不跑偏、不甩尾。 4.制动平顺性好——制动力矩能迅速而平稳的增加,也能迅速而彻底的解除。 5.散热性好——连续制动时,制动鼓和制动蹄上的摩擦片因高温引起的摩擦系数下降要小;水湿后恢复要快。 6.对挂车的制动系,还要求挂车的制动作用略早于主车;挂车自行脱挂时能自动进行应急制动。 <三>、鼓式制动器: 1.鼓式车轮制动器的结构 简单的鼓式车轮制动器由旋转部分、固定部分、促动装置和定位调整机构组成。 1-润滑脂盖 2-开口销 3-锁止环 4-止推垫圈 5-螺母 6-外圆锥滚子轴承内圈 7-制动鼓 8-螺丝刀 9-楔形调节板 10-制动蹄11-短轴 12-碟形垫圈 13-螺栓 14-制动底板总成桑塔纳后轮制动器为鼓式非平衡式车轮制动器。制动器的制动毂通过轴承支承在后桥支承短轴上,与车轮一起旋转。拆解车轮制动器时,应先拆下制动毂。它的拆卸方法是:先撬下轮毂盖1,取下开口销2和锁环3,旋下螺母5,取下止推垫圈4和外圆锥滚子轴承内圈6。用螺丝刀插入制动鼓7上的小孔,向上压楔形调节板,使制动蹄外径缩小后,再取下制动鼓。 制动时,轮缸活塞在制动液压力的作用下向外推动制动蹄,制动力克服复位弹簧的弹力使制动蹄向外张开,压向制动鼓,产生制动力矩使汽车制动。 解除制动时,制动液压力消失,在复位弹簧的作用下制动蹄回位。

盘式制动器使用说明书

盘式制动器使用说明书 盘式制动器使用说明书盘式制动器使用说明书目录一、性能与用途.1二、结构特征与工作原理..1三、安装与调整..4四、使用与维护..9五、润滑...12六、特别警示...13七、故障原因及处理方法...12附图1:盘式制动器结构图...15附图2:盘形闸结 盘式制动器使用说明书 目录 一、性能与用途 (1) 二、结构特征与工作原理 (1) 三、安装与调整 (4) 四、使用与维护 (9) 五、润滑 (12) 六、特别警示 (13) 七、故障原因及处理方法 (12) 附图1:盘式制动器结构图 (15) 附图2:盘形闸结构图 (16) 附图3: 制动器限位开关结构图 (17) 附图4: 盘式制动器的工作原理图 (18) 附图5: 盘式制动器安装示意图 (19) 附图6: 制动器信号装置安装示意图 (20) 一、性能与用途 盘式制动器是靠碟形弹簧产生制动力,用油压解除制动,制动力沿轴向作用的制动器。 盘式制动器和液压站、管路系统配套组成一套完整的制动系统。适用于码头缆车、矿井提升机及其它提升设备,作工作制动和安全制动之用。 其制动力大小、使用维护、制动力调整对整个提升系统安全运行都具有重大的影响,安装、使用单位必须予以重视,确保运行安全。 盘式制动器具有以下特点: 1、制动力矩具有良好的可调性; 2、惯性小,动作快,灵敏度高; 3、可靠性高; 4、通用性好,盘式制动器有很多零件是通用的,并且不同的矿井提升机可配不同数量相同型号的盘式制动器; 5、结构简单、维修调整方便。

二、结构特征与工作原理 1、盘式制动器结构(图1) 盘式制动器是由盘形闸(7)、支架(10)、油管(3)、(4)制动器信号装置(8)、螺栓(9)、配油接头(11)等组成。盘形闸(7)由螺栓(9)成对地把紧在支架(10)上,每个支架上可以同时安装1、2、3、4对甚至更多对盘形闸,盘形闸的规格和对数根据提升机对制动力矩的大小需求来 确定。 2、盘形闸结构(图2) 盘形闸由制动块(1)、压板(2)、螺钉(3)、弹簧垫圈(4)、滑套(5)、碟形弹簧(6)、接头(7)、组合密封垫(8)、支架(9)、调节套(10)、油缸(11)、油缸盖(12)、盖(13)、放气螺栓(17)、放 气螺钉(19)、O形密封圈(20)、Yx密封圈(21)、螺塞(22)、Yx密封圈(23)、压环(24)、活塞(25)、套筒(26)、联接螺钉(27)、键(28)及其它副件、标件等组成。 3、制动器限位开关结构(图3) 制动器限位开关由弹簧座(1)、弹簧(2)、滑动轴(3)、压板(6)、开关盒(7)、螺栓M4x45(9)、轴套(11)、盒盖(14)、螺钉M4X10(17)、微动开关JW-11(20)、支座板(23)、导线 BVR(24)、装配板(29)及其它副件、标件等组成。 4、盘式制动器的工作原理(图4) 盘式制动器是靠碟形弹簧预压力制动,油压解除制动,制动力沿轴向作用的制动器。提升机制动时,图2中碟形弹簧(6)的预压力迫使活塞(25)向制动盘移动,通过联接螺钉(27),将滑套(5)连同其上的制动块(又名闸瓦)推出,使制动块(1)与卷筒的制动盘接触,并产生正压力,形成摩擦力而产生制动。提升机松闸运行时,油缸(11)A腔中充入压力油,活塞(25)再次压缩碟形弹簧(6),并通过联接螺钉(27)带动滑套(5)向后移动(离开制动盘),从而使制动 块(1)离开制动盘,解除制动力(即松闸)。 滑套(5)是由钢套和拉杆组成的装配件,其拉杆承受制动时的切向力。制动块(1)嵌合在滑套(5)的燕尾槽中,并用压板(2)、螺钉(3)将其固定。键(28)防止滑套(5)转动。转动放气螺钉(19),可排出油缸中的存留气体,以保证盘形闸能灵活地工作。盘形闸在密封件允许泄漏范围内,可能有微量的内泄,虽内泄油可起润滑滑套(5)与支架(9)的作用,但时间较长时,内泄油可能存留过多,因此应定期从螺塞(22)处排放内泄油液。 如上所述,盘式制动器的工作原理是油压松闸,弹簧力制动。如(图4)所示:当油腔Y 通入压力油时,碟形弹簧组(3)被压缩,随着油压P的升高,碟形弹簧组(3)被压缩并贮存弹簧力F,且弹簧力F越来越大,制动块离开闸盘的间隙随之增大,此时盘形制动器处于松闸状态,调整闸瓦间隙△为1mm (注:调整方法见后);当油压P降低时,弹簧力释放,推动活塞、滑套连同其上的制动块(又名闸瓦),使制动块向制动盘方向移动,当闸瓦间隙△为零后,弹簧力F作用在闸盘上并产生正压力,随着油压P的降低正压力加大,当油压P=0时,正压力N=Nmax,在N力的作用下闸瓦与闸盘间产生摩擦力即制动力最大(全制动状态);当P=Pmax时,N=0,△=△max,即全松闸。 由上可以看出盘形制动器的摩擦力决定于弹簧力F和油压力F1,当闸瓦间隙为零后:

朱明-汽车底盘模块教案-16制动器的检修

朱明工作室zhubob- https://www.doczj.com/doc/2916074838.html, 审阅签名:年月日

学习内容制动器检修 制动器检修 制动器的分类 全盘式(主要用在重型汽车) 钳盘式 轮缸式 按张开形式 凸轮式 ②鼓式制动器 按作用力关系简单非平衡式 平衡式 自增力式 (一)盘式制动器定义 制动器摩擦副中的旋转元件是以端面工作的金属圆盘,称为制动盘,即为盘式制动器。 (二)盘式制动器分类 全盘式(重型车用) 盘式制动器 分类钳盘式定钳式 浮钳式 (三)盘式制动器的组成 盘式制动器固定部分:制动底板、制动钳、制动钳支架等 组成旋转部分:制动盘 张开机构:轮缸、活塞 (四)拆卸盘式制动器 拆卸过程中讲解各零件名称,要求学生认识,并抽出部分学生回答零件名称。 (五)定钳盘式制动器 1、组成 由制动盘、摩擦块、制动钳钳体、轮缸、活塞、导向支承销、复位弹簧、矩形密封圈等组成。

2、结构 1)旋转元件为固定在轮毂上随车轮一起旋转的制动盘,一般用合金铸铁制成; 2)固定元件为制动钳,其上有制动油缸、活塞、制动块; 3)制动钳与转向节(前桥)或桥壳(后桥)固装,并用调整垫片控制与制动盘之间的相对位置,且不能轴向移动。 3、工作原理 制动时,制动油液被压入内外两油缸中,在液压作用下两活塞带动两侧制动块作相向移动压紧制动盘。从而产生摩擦力矩。 解除制动时,活塞和制动块依靠密封圈的弹力回位。 (六)浮钳盘式制动器 1、组成 由制动盘、制动钳、制动钳固定支架、摩擦块、保持弹簧、制动钳导向装置、轮缸、活塞、矩形密封圈等组成。 2、结构 1)制动钳体可相对于制动盘沿滑销作轴向滑动; 2)制动油缸只装在制动盘内侧,且无需在钳体上制油道; 3)制动盘两侧的摩擦块动作不一致。 3、工作原理 制动时,活塞在制动液的压力作用下,推动内制动块压向制动盘内端面。由于制动盘不能轴向移动,所以当液压油压力进一步上升时,液压反作用力推动缸体和制动钳并带动外制动块压向制动盘,从而产生制动作用。 解除制动时,活塞在矩形密封圈变形后的弹力作用下回位。 (七)盘式制动器的拆装 1、拆装注意事项 ①根据结构选用合适的工具 ②严格按照操作规程拆卸,做到“三不”落地 ③零件应按拆卸顺序摆齐,零件和工具分开摆放

制动器的拆装

制动器的拆装 一、实验目的 1、熟悉盘式制动器与鼓式制动器的结构与拆装过程 2、掌握盘式制动器与鼓式制动器的自调原理 二、实验原理 根据盘式制动器与鼓式制动器的工作原理、结构特点,以及组成部分和制动力传递路线进行各式制动器的分拆装实训 三、实验设备、仪器及材料 1、浮钳盘式制动器、鼓式制动器各1个 2、工作台架1张 3、常用、专用工具全套 4、各式量具全套 四、实验步骤 盘式制动器的拆装: 1、拆下制动钳体与分泵总成,并取出内、外制动块总成 2、拆下制动钳支架 3、拆下制动盘 4、(分泵总成视情况进行分解拆装) 5、按技术要求,反顺序装回 鼓式制动器的拆装: 1、拆下制动鼓 2、依次拆下左、右制动蹄压力弹簧帽、压力弹簧、夹紧销

3、拆下制动蹄总成 4、拆下轮毂总成,并卸下轮毂轴承 5、拆下制动轮缸(制动分泵)总成 5、拆下制动底板总成 6、按技术要求,反顺序装回 五、实验注意事项 1、把活塞装入制动钳缸孔,注意在装配时,不要使活塞歪斜,以免损伤缸孔表面。 2、将活塞防尘罩装入制动钳上,并装上防尘罩固定环,在装防尘罩时,活塞外端应伸出轮缸端约10mm,这样有助于安装。 3、把制动钳装在转向节上后,并按规定拧紧力矩紧固螺栓,螺栓的拧紧力矩为70~100N.m。 4、用轴销螺栓,将制动钳体装在制动钳上,并检查滑动是否灵活,然后按规定力矩拧紧轴销螺栓,轴销螺栓的紧固力矩为22~32N.m。 5、安装制动软管。并注意不要扭曲软管,确保软管不与任何部件干涉。软管接头螺栓的紧固力矩为20~35N.m。 6、在制动底板和后轴的接触面涂防水密封胶,然后将制动底板装在后轴上。螺栓紧固力矩为18~28N.m 7、把制动油管与轮缸连接起来,将力矩拧紧油管接头螺母。螺母的紧固力矩为14~18N.m。 8、装垫圈和后轴螺母,并按规定力矩紧固槽螺母,然后装好开口销,并弯折开口销。槽螺母紧固力矩为80-l20N.m。9、装后车轮,装防尘罩,在几处用锤轻轻地敲防尘罩凸缘,直到凸缘紧紧与制动鼓接触为止,并按规定力矩拧紧车轮螺母。其拧紧力矩为40~70N.m。

盘式制动器使用说明书

目录 1概 述 页码 1.1 结 构 2 1.2 制动器总成与工作原理 3 1.3 液压管路连接 4 1.4 泵站与盘式制动器的匹配组合 4 2 安装与调试 5 2.1 运 输 5 2.2 安装前的准备工作 6 2.3 将制动头装到支架上 6 2.4 将制动器整体安装到支架上 7 2.5盘式制动器与支架之间的形位公差要求 8 2.6设定制动力矩 8 2.7安装限位开关 9 2.8制动器通风 10 3试 车10 4 维修保养11 4.1 检查制动衬垫 11 4.2 更换制动衬垫 11 4.3 定期检查 11 4.4 润 滑 12 4.5 存 放 12 5拆卸制动器13 5.1 准备措施 13 5.2 拆卸制动器 13 5.3 更换碟簧组 13

1 概 述 1.1 结 构 SHI系列盘式制动器主要用作中型、重型起重机起升机构和缆机驱动机构的安全制动器,也可用作胶带机等设备的工作制动器,也可能用作夹轨器。 SHI 251松闸压力:105 bar 最大工作压力:150 bar 每侧碟簧组作用力,松闸时:367 kN 碟簧组弹性系数,每mm :约 32.5 kN SHI 252松闸压力:140 bar 每侧碟簧组作用力,松闸时:205 kN 每侧碟簧组作用力,松闸时:480 kN 碟簧组弹性系数,每mm :约 40 kN 技术参数 系统最大压力:205 bar 活塞面积:380 cm2 松闸间隙:(1 - 4)mm 最高松闸压力:532 kN 油缸最大油容量:0.142 升 最长上闸时间:约0.2秒 液压油管规格:18 × 2 液压站电磁阀流量:100 升/分 最长松闸时间:约0.9秒 液压站泵流量:9 升/分

盘式制动器使用说明书

盘式制动器使用说明书

————————————————————————————————作者:————————————————————————————————日期: ?

盘式制动器使用说明书 盘式制动器使用说明书盘式制动器使用说明书目录一、性能与用途.1二、结构特征与工作原理..1三、安装与调整..4四、使用与维护..9五、润滑...12六、特别警示...13七、故障原因及处理方法...12附图1:盘式制动器结构图...15附图2:盘形闸结 盘式制动器使用说明书 目录 一、性能与用途………………………………………………………………….1 二、结构特征与工作原理 (1) 三、安装与调整 (4) 四、使用与维护 (9) 五、润滑…………………………………………………………….………..12 六、特别警示 (1) 七、故障原因及处理方法...................................................... (12) 附图1:盘式制动器结构图………………………………………….….…….15 附图2:盘形闸结构图…………………………………………….….…….16 附图3: 制动器限位开关结构图………………………………….….…….17 附图4: 盘式制动器的工作原理图 (18) 附图5:盘式制动器安装示意图………………………………….….…….19 附图6: 制动器信号装置安装示意图…………………………….….…….20 一、性能与用途 盘式制动器是靠碟形弹簧产生制动力,用油压解除制动,制动力沿轴向作用的制动器。 盘式制动器和液压站、管路系统配套组成一套完整的制动系统。适用于码头缆车、矿井提升机及其它提升设备,作工作制动和安全制动之用。 其制动力大小、使用维护、制动力调整对整个提升系统安全运行都具有重大的影响,安装、使用单位必须予以重视,确保运行安全。 盘式制动器具有以下特点: 1、制动力矩具有良好的可调性; 2、惯性小,动作快,灵敏度高; 3、可靠性高; 4、通用性好,盘式制动器有很多零件是通用的,并且不同的矿井提升机可配不同数量相同型号的盘式制动器; 5、结构简单、维修调整方便。

鼓式制动器问题讨论

鼓式制动器问题讨论 2007-4-16 11:15:11 问:关于多数客车的后制动器---CHHUA 答:在鼓式制动器的客车长期使用中我们不难发现其后制动器在使用中时常存在两个制动蹄上的磨擦片磨损不一致,其下片比上片要磨损得多,而且随着使用时间增长伴随着发生制动力不足,发奠烫、冒烟等情况,特别是城市公交车更是如此,其主要的原因有2点 1鼓式制动器的制动蹄有增势、减势之分,由于后置式客车车桥的主减速器设于车桥的后方,所以多数桥厂家都将制动器的凸轮轴安装在车桥的前方,因此制动蹄的上片为减势片、下片为增势片其下片比上片要磨损得多, 2我前面提到了由于上、下两个制动蹄都挂在凸轮轴上,至使导致凸轮轴的下方及衬套相应的位置磨损,造成了整个制动蹄园心的下移,造成了下制动蹄与制动鼓相贴进,在车辆向前行驶时自动形成制动。 我们的做法是 1将上制动片的面积适当减少,将上制动片的中部锯掉三分之一左右,以提高上制动片的单位面积压力,让上、下片之间的磨损趋向平均。 2十分注重刹车凸轮轴和凸轮轴衬相应的磨损量, 3十分注重制动蹄与鼓的同心度 4注重制动鼓与轮较 问:我是公交车司机最近车子做了二保后制动时感觉车辆不平稳比较冲好象制动力时大时小还有车速上了50码方向就发抖请教是什么原因啊 答:根据以上朋友的介绍我认为是制动鼓存在失园现象或制动盘有不平行现象存在,应为在制动过程中当制动分泵以一定的压力推出时会产生大小不一的制动力,此种现象在冷车时会特别明显,但连续踩刹车让制动鼓温度上升后会明显减弱,建议将制动间隙尽量调小然后用手搬转轮子察看阻力有否大小变化,如果有就对刹车鼓进行同心度光削。我们己多次排除该类故障。 问:传动轴的夹角大概多少度是正常的(后置的发动机) 答:满载时4度,最大不超过7度,一般的万向节计没角度允许至25度,而建议小于7度使用 问: 制动间隙自动调的问题,新车的第一年里根本不用调,刹车很好。现在差不多了三年车了,换上人工调的,几乎没一两天都要调一次。嫌烦,于是重金买来两个后轮的自动调的调整臂。装上试用一趟,发现托刹。另外的车发现刹车效果不好,根本没有自动调的效果。 答:根据想象该车为后置发动机的客车,由于此类车辆的主减安装于车轿的后方而迫使刹车分泵及刹车凸软轴安装在车桥的前方,当车辆行驶时间及里程的增加造成了凸轮轴及衬套的磨损(同时两块刹车蹄重量是全部压在凸轮轴上),造成了凸轮轴下沉而使刹车蹄与刹车鼓不同心,当正常制动时下端的制动蹄先与制动鼓接触而托起凸轮轴,而自动调节器所判断的间隙是按此时的情况下测量的,当解除制动时造成了上制动蹄与制动鼓的间隙为(正常间隙+
