日照分析Sun常见问题答疑
1.Sun2008对软件和硬件环境的要求是什么？
Sun2008以AutoCAD2002～2008为平台，对操作系统的要求与用户采用的AutoCAD一致。硬件方面，对于一般规模的工程，Pentium 3＋256M内存的机器就足够了；如果规划区域规模很大，有上百栋建筑，Pentium 4＋512M内存不算奢侈，对于日照仿真的流畅观看，支持OpenGL加速的显示卡特别值得推荐，例如nVidia公司GeForce系列芯片的显示卡。
此外，屏幕分辨率至少1024x768才能确保舒服工作
2.单位设置
Sun默认为毫米制，可通过【单位设置】支持米制，如果忘记了当前的单位制，可以进入〖选项〗→〖建筑设置〗中查看[米制单位]是否勾选。当利用已有规划图直接作日照分析，请先搞清规划图是米制还是毫米制（米制规划图很多）。
需要特别指出，米制下建筑模型不能距离原点（0,0点）太远，否则数据将溢出导致无法计算或计算结果错误，其实毫米下也有这个问题，但二者相差1000倍，所以毫米下这个问题不明显。具体距离多远不会数据溢出与模型的尺寸有关，你可以把鼠标大致置于模型中心，查看左下角的xy坐标值，一般3位数以内问题不大。
3. 对象图层的规定
Sun对日照模型各个部件所在的图层有严格规定，如果使用软件的工具建模，对象和图层都会一一对应，如果使用AutoCAD的一些兼容对象，则需要手动设置到Sun支持的图层中，否则，不能获取正确的分析结果。

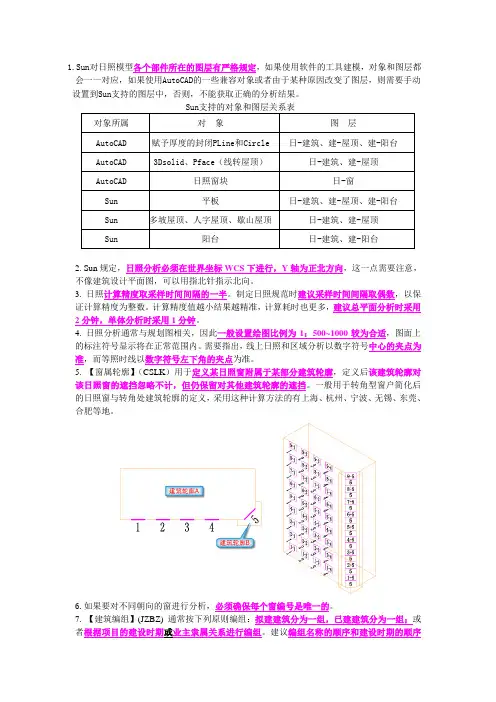

Sun支持的对象和图层关系表
对象所属对象图层
AutoCAD 赋予厚度的封闭PLine和Circle 日-建筑、建-屋顶、建-阳台
AutoCAD 3Dsolid、Pface（线转屋顶）日-建筑、建-屋顶
AutoCAD 日照窗块日-窗
Sun 平板日-建筑、建-屋顶、建-阳台
Sun 多坡屋顶、人字屋顶、歇山屋顶日-建筑、建-屋顶
Sun 阳台日-建筑、建-阳台
4.计算精度
计算精度值越小结果越精准，对于建筑群数量超大的工程耗时更多，建议总平面分析时采用2分钟；单体分析时采用1分钟。
执行地方标准时请注意，如果标准中提到“采样时间间隔”，在Sun中计算精度取其一般。
5.正北方向
Sun软件约定，屏幕正上方为正北，且在世界坐标（WCS）下，才能正确进行日照分析。软件中的指北针只能用于画图标注，不能像节能软件那样任意设置朝向。
6. 拷贝模型时注意
一些用户习惯于在一个dwg中把模型拷贝多份进行不同的分析，如区域分析和等照时线分析等等。不编组还好，一旦编组，拷贝时模型的编组属性也被拷贝，此时务必注意控制好模型距离，距离太近将可能产生本不该有的遮挡，导致得出错误的窗分析结果。因为编组后作【窗照分析】不提示选择模型，系统将编组的模型全部纳入计算。
7.日照分析模型
日照分析需要如下的模型：建筑轮廓、日照窗（通常只需要首层）、复杂屋顶、阳台。
建筑轮廓：用闭合PL线（C结束）作边界，底标高从室外地坪算起，有2钟方法生成三维模型。一种方法是用【建筑高度】，其高度和标高的修改可打开标高和高度的开关，直接在位编辑数值。另一种方法是在〖特性表〗中设置PL线的“厚度”形成模型（如图）。
对于层和列无规律的日照窗，可用【墙面展开】+【映射插窗】的方式建模。
阳台只有对其他建筑产生遮挡时才需建模，一次只能建一个，可利用【Z向编辑】在Z轴方向阵列或上下移动，当然也可以利用ACAD的阵列进行编辑。
8.建筑物的标高
对于分析中涉及的多栋建筑物，只需用相对标高正确反映彼此关系即可，因为确定工程地点后，我们假设太阳光线为平行光，绝对标高没有必要，反倒会带来麻烦和增加复杂度。一般把建筑物最低的底标高（室外地坪）设置为0较好，这样所有的标高都是正数，不出现负数。
9.窗台高
日照条款中规定：日照时间计算起点为“底层窗台面”，具体指距室内地坪0.9m高的外墙外皮位置。对于首层窗，建模时窗台高取“室内外高差+900mm”。这个规定的合理性在于，无论窗怎么布置，都取同一标准，并且900mm的窗台高在实际中已经是较高的了；对于落地窗（或满窗）也是按900mm高计算，而不是窗台高=0。
日照窗采样有两种方式，窗台中点和满窗（窗台两角点同时被光线照到），多数地区都采用窗台中点方式。
10.分析平面标高
除了日照窗分析，其余的分析都需要设置正确的分析平面标高，这个标高应取“室内外高差+900mm”水平面的相对标高，与分析窗台标高一致。
11.建筑遮挡关系
给建筑物命名后才能求算遮挡关系，因为命名前图中的建筑物无ID，无法说清谁遮挡谁。
12.建筑命名和编组的意义
命名的意义：给每个建筑一个ID，以便确定【遮挡关系】
编组的意义：建筑日照分析中所涉及的建筑物可能建设期不同，也可能业主不同，由此引起的遮挡需要分清责任，所以我们给建筑物编组。建筑编组后，窗照分析表格中会给出所分析的窗的建筑物名称，以及不同组的建筑群对日照窗的遮挡影响，建筑组的遮挡影响按表格中的顺序逐个叠加，比如有A、B、C三个组，遮挡影响依次为A、A+B、A+B+C三种情况。遮挡顺序可以用鼠标拖拽。
编组提示选择对象时，应包括建筑物所有部件，包括建筑轮廓、屋顶、日照窗、阳台等。
13.等照时线
图中输入框中的数字（1,2,3...）分别表示输出1小时、2小时、3小时的等照线，值得注意的是，Sun默认只给了1小时等照线，请正确键入想输出的等照线。最大的等照线不能超过计算时间段（图中为16-8=8小时）
14.日照窗分析和线上日照
如果是前期方案，可能还没确定窗的准确位置，这时可用【线上日照】的方法进行分析。
15.套住宅满足日照要求的窗数判定
《住宅设计规范》（GB50096-1999-2003）5.1.1条款规定：每套住宅至少应有一个居住空间获得日照，当一套住宅中居住空间总数超过四个时，其中宜有两个获得日照。【窗分户号】可事先定义窗归属到某户，然后进行分析判定，但很明显这个问题可人工判定，因此【窗分户号】不是必须的。
16.真太阳时和北京时间
严格讲，日照时间都应取真太阳时，这样才合情合理。因为规范中给定的起始时刻和结束时刻是按每个地方太阳正常照射给定的，如果按北京时间采用，对于边远地区起始或结束时刻可能太阳还没升起或已经落山。比如乌鲁木齐市，按规定有效日照时间是8~16点，如果按北京时间考虑，早晨8点钟太阳还没露脸哪。
真太阳时的确定：以太阳处于本地正南方的时刻为真太阳时12点，所以每个城市都有自己的真太阳时，真太阳时与北京时间存在时差。
17.主体客体建筑
在某些日照软件和一些地方标准中，有主体建筑和客体建筑的提法，此提法最早源于上海地方规定。对其他建筑产生遮挡的建筑为主体建筑，被遮挡的建筑为客体建筑。值得注意的是，对于一栋建筑而言，主体和客体的属性不是一成不变的，而是随分析建筑对象的改变而转化，一栋建筑被遮挡时是客体，遮挡别的建筑时又是主体。所以将主客体建筑名单提取到报告中这种提法是不合适的，容易混乱。
与之对应的还有客体范围和主体范围的概念。所谓客体范围，就是一栋建筑物所能遮挡的阴影范围，确定客体范围的目的是找出处于被遮挡状态的建筑物以便对其进行分析。主体范围为本建筑在南东西三个方向的一个区域范围，这个范围内的建筑可能对本建筑产生遮挡，理论上讲主体范围为无限大，因此实际中往往给定一个固定的区域作为主体范围，比如给定一个半径内的区域，或东南西三大方向的一个固定界限内。
二、基本问题 1、什么是高度角？如何计算高度角? 高度角是指直射阳光与水平面夹角。 计算公式为: ( 式中h为高度角、δ为太阳赤纬、φ为当地纬度 ) 关于有效太阳高度角：是由地方相关部门设定的，青岛为15°（＜15°的阳光太弱，可以忽略不计），众智日照分析软件中可以在参数-系统设置里把最小入射角改为15°，而界面的有效太阳高度角不点开。 2、什么是方位角？如何计算方位角? 方位角指的是直射阳光与水平投影和正南方位的夹角，正南为0o，午前为负值。 方位角的计算公式为： ( 式中A为方位角，δ为太阳赤纬，φ为当地纬度 )。 3、北京时和真太阳时的区别？ 北京时：东经120o时的平太阳时，中国的标准时。 真太阳时：太阳连续两次经过当地观测点的上中天（当地正午12时）的时间间隔为1真太阳时，1真太阳日分为24时真太阳时。 北京时和真太阳时的换算公式； 真太阳时＝北京时间＋时差－（120o－当地经度）/15o
在我们软件中的：时间差＝时差－（120o－当地经度）/15o 所以得到：真太阳时＝北京时间＋时间差 注：青岛的标准--用北京太阳时，而且把开始北京时调成8：00，结束北京时调成16：00. 4、影长是如何计算的？ L= H ? ctgh 其中H—竿高，L—影长，h—太阳高度角 5、节气与日照分析计算的关系 根据国家日照分析相关规范如：《住宅建筑设计规范GB50096-1999》中的条文，各地区应根据建筑气候区划来决定日照标准日和有效日照时间带等。日照标准日通常指的是大寒日或冬至日，因为冬季里这一天的赤纬角度最大，对日照来讲是日照最不利的一天。 6、退让比如何进行计算呢？ 退让比的计算公式：1：Ctg（高度角h） 7、运行软件前如何修改软件的启动设置？ 新版日照软件可以运行在AutoCAD2000/2002/2004/2005/CAD2006及相应的其他系 列产品(AutoMap、Civil 3D)等平台上。 运行前，可在［开始］－［程序］中查找日照软件的安装目录，点取“日照软件启 动设置”功能。程序自动检索已安装的AutoDesk系列产品，列出在对话框中。选 中“始终启动选中的应用程序”，每次启动都依赖该版本号，否则只在下一次启动
日照分析报告-天正日 照
建设项目日照分析报告 项目名称：宝山万科四季花城二期（首期）规划及建筑方案设计 建设单位：上海万科宝山置业有限公司 设计单位：上海天华建筑设计有限公司 2005年5月10日
宝山四季花城二期（首期）日照分析报告 一、建设单位（委托方）名称：上海万科宝山置业有限公司 地址：上海市水城南路17号邮政编码：201103 法定代表人：丁长峰联系人：李彦联系电话：62702700 二、设计单位（受托方）名称：上海天华建筑设计有限公司 地址：上海市中山西路1800号28楼邮政编码：200233 法定代表人：黄鼎业联系人：周毅锋联系电话：62481588 勘察设计证书编号：090504-sj 三、日照分析项目情况： (一)建设项目基本情况： 建设地点：宝山西城区 用地范围：参见日照分析图 (二)基地内拟建建筑： (三)基地外受遮挡的建筑：
(四)参与叠加分析的基地外的建筑： 拟建建筑的阴影覆盖范围，主、客体位置关系，主体建筑标高以及客体建筑窗位等如附图所示。 四、日照分析标准及依据 本日照分析报告的标准依据《上海市城市规划管理技术规定》第二十七条“高层居住建筑与低层独立式住宅的间距，在规定范围内保证受遮挡的低层独立式住宅的居室冬至日满窗日照的有效时间不少于连续两小时；与其他居住建筑的间距，应保证受遮挡的居住建筑的居室冬至日满窗日照的有效时间不少于连续一小时”（以下简称“住宅日照”要求），以及第三十条“医院病房楼、休（辽）养院住宿楼、幼儿园、托儿所和大中小学教学楼与相邻建筑的间距，应保证被遮挡的上述建筑冬至日满窗日照的有效时间不少于3小时，浦西内环线以内地区，其间距应保证冬至日满窗日照的有效时间不少于2小时”（以下简称“文教卫生日照”要求）确定。 五、分析资料的来源说明： 以下资料由委托方提供：
关于日照分析问题的一点探讨 2010年12月17日 一、日照分析及有关概念 二、有关法律、法规和部门规章 三、相关规范 四、其它有关要求 五、日照分析报告 六、正在拟订的国家标准《建筑日照参数标准》 七、常见的建筑日照计算报告内容 八、计算实例 九、问题与建议 一、日照分析及有关概念 1、日照分析 日照分析是指利用日照分析相关软件，建立完整的地球与太阳数学模型，从几何和光学的角度利用计算机进行大量的数学计算，解决物体的阴影和影响的关系，以此准确地分析出任意地点、任意时间的任意建筑物的细部状况，对建筑群体间相互影响进行分析，以求更加科学合理地安排建筑物的位臵，为居住区创造出更加舒适的环境。简单地讲，是指利用计算机分析软件，根据国家标准对有日照要求的拟建、在建、或已建的建筑、组团绿地、托儿所和幼儿园活动场地模拟其在规定的日照标准日（大寒日或冬至日）的日照情况，分析计算其相关的量化指标。 根据日照分析结果编制的《日照分析报告》，作为规划管理部门审核修建性详细规划、建设工程规划设计方案的依据之一。 2、日照的作用：日照就是物体表面被阳光直接照射的现象。建筑日照就是阳光直接照射到建筑地段、建筑围护结构表面和房间内部的现象。阳光照射能引起动植物的各种光生物学反应，能促进生物机体的新陈代谢。阳光中紫外线能预防和治疗感冒、佝偻病、支气管炎等疾病。阳光中含有大量的红外线，冬季照射室内，所产生的辐射热能提高室温，有良好的取暖和干燥作用。日照对建筑物的造型艺术也有一定的影响，适当的阴影能增强建筑物的立体感。因此，必须争取适当的建筑日照。 经过大量的研究发现，日照在生活居住建筑中表现出以下三大作用:杀菌、提高室内温度、刺激大脑头皮，以达到让人愉悦。 3、日照标准 (1)《民用建筑设计通则》（国家标准，编号为GB 50352一2005），其2．0．13 ：日照标准（insolation standards）指“根据建筑物所处的气候区、城市大小和建筑物的使用性质确定的，在规定的日照标准日(冬至日或大寒日)的有效日照时间范围内，以底层窗台面为计算起点的建筑外窗获得的日照时间”。 (2)按照国家标准《城市规划基本术语标准》（GB/T50280-98）5.0.16，日照标准指：“根据各地区的气候条件和居住卫生要求确定的，居住建筑正面向阳房间在规定的日照标准日获得的日照量，是编制居住区规划确定居住建筑间距的主要依据”。 4、我国日照研究历史
日照分析报告书 Prepared on 22 November 2020
X X项目 日照分析报告书 （样本） 建设单位：XX有限公司 设计单位：XX设计院 XX年X月X日 一、计算分析主要规范及依据 1）《城市居住区规划设计规范》（GB50180-93，2002年版）、建筑日照计算参数标准（GB/T50947-2014）； 2）《江苏省城市规划管理技术规定（2011年版）》； 3）苏州市规划局发布的关于实施《江苏省城市规划管理技术规定—苏州市实施细则之二“日照影响分析规则”（2015年版）》的通知； 4）《住宅设计规范》GB50096-2011； 5）其他相关法律、法规及技术规范。 二、日照分析软件、方法及各项参数
三、单位基本情况 四、项目基本情况 五、日照分析结论
附图一项目日照分析总平面图（含周边范围）（1:1000） 附图二项目基地范围内建筑户型图（住宅）（1:500） 附图三基地周边建筑现状累计日照分析图（项目建成前）（1:500）
附图四基地周边建筑日照分析图（项目建成后）（1:500）附表一：基地内建筑（住宅）窗户分析（太阳时，左右端，累计） 1#建筑窗户分析(太阳时,左右端,累计) 2#建筑窗户分析(太阳时,左右端,累计) 附表二：日照分析说明表 附表三：周边受影响建筑现状有效日照时间（项目建成前）（非必须）
附表四：周边受影响建筑有效日照时间（项目建成后）（非必须） 附件一：XX日照分析软件鉴定证书 （模版） 附件二、图纸要求 1．CAD图单位为米，不得为毫米，坐标系统为苏州市地方独立坐标系统，绝对高程基于1985国家高程基准。表示的内容有：幢号，红线（不需要标注坐 标），建筑退让线（不需要标注坐标），建筑绝对高度（计算到实心女儿墙 处，不含镂空女儿墙的高度），相邻建筑物间的距离（结构外墙线距离）， 建筑外墙角定位坐标，建筑与红线的间距，出入口，道路（不需要标注坐 标），配电房等。
建设项目日照分析报告 项目名称：宝山万科四季花城二期（首期）规划及建筑方案设计 建设单位：上海万科宝山置业有限公司 设计单位：上海天华建筑设计有限公司 2005年5月10日
宝山四季花城二期（首期）日照分析报告 一、建设单位（委托方）名称：上海万科宝山置业有限公司 二、地址：上海市水城南路17号邮政编码：201103 三、法定代表人：丁长峰联系人：李彦联系电话：62702700 四、设计单位（受托方）名称：上海天华建筑设计有限公司 五、地址：上海市中山西路1800号28楼邮政编码：200233 六、法定代表人：黄鼎业联系人：周毅锋联系电话：62481588 七、勘察设计证书编号：090504-sj 八、日照分析项目情况： (一)建设项目基本情况： 建设地点：宝山西城区 用地范围：参见日照分析图 (二)基地内拟建建筑： (三)基地外受遮挡的建筑：
(四)参与叠加分析的基地外的建筑： 拟建建筑的阴影覆盖范围，主、客体位置关系，主体建筑标高以及客体建筑窗位等如附图所示。 九、日照分析标准及依据 本日照分析报告的标准依据《上海市城市规划管理技术规定》第二十七条“高层居住建筑与低层独立式住宅的间距，在规定范围内保证受遮挡的低层独立式住宅的居室冬至日满窗日照的有效时间不少于连续两小时；与其他居住建筑的间距，应保证受遮挡的居住建筑的居室冬至日满窗日照的有效时间不少于连续一小时”（以下简称“住宅日照”要求），以及第三十条“医院病房楼、休（辽）养院住宿楼、幼儿园、托儿所和大中小学教学楼与相邻建筑的间距，应保证被遮挡的上述建筑冬至日满窗日照的有效时间不少于3小时，浦西内环线以内地区，其间距应保证冬至日满窗日照的有效时间不少于2小时”（以下简称“文教卫生日照”要求）确定。 十、分析资料的来源说明： 以下资料由委托方提供： 1、基地内及周边的电子地形图； 2、基地外已有建筑（ZH01、ZH09）的平、立、剖面及总平面图。 以下资料由本单位（受托方）提供： 1、基地内拟建建筑（1#-11#）的总平面图及平、立、剖面； 2、基地外规划拟建建筑（12#-46#）的总平面图及平、立、剖面。 十一、本日照分析采用天正日照（V6.5版本）分析软件。 十二、补充说明：
目录 一、安装问题 (2) 二、基础知识 (3) 三、参数设置 (4) 四、建筑建模 (4) 五、日照分析 (5)
一、安装问题 1.软件安装完成后，启动软件总是提示输入授权号。这是怎么回事？ 答：这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，安装时根据软件版本类型选择单机版或网络版。 试用版：如果您想试用鸿业软件，请选择此项。 单机版：如果您购买了鸿业的单机版软件，具有单机加密锁，请选择此项。 网络版：如果您所在单位购买了鸿业的网络版软件，具有网络加密锁，请选择此项。 2.在使用软件时提示“ADO创建失败”或“数据库连接失败”等此类的数据库问题时，可按照下列步骤解决。 答：这现象应该是操作系统中自带的数据库连接库版本太旧了，安装一个新的数据库组件就可以了。 ①请下载ado 并安装 ②提示“数据库连接失败”根据自己的操作系统版本下载相应的Jet4 sp8版本并安装，或下载安装Windows的MDAC (Microsoft Data Access Components 2.8) 数据库组件包。 3.关于安装时提示：“安装程序启动引擎失败，不支持此接口” 答：遇到此种现象可按以下方法解决： 方法1：您机器上安装过迷你版的acd看图工具，把迷你版的ACD看图工具卸载，然后重装日照分析软件就可以了。 方法2：您机器的 install shield组件损坏， install shield是操作系统中负责安装软件用的组件。有可能和系统中同时开的程序有关系，比如杀毒软件、词霸之类的，它们有的时候会影响 install shield的正常运行。关掉它们，再安装鸿业日照分析软件。 方法3：如果您安装的过程中出现错误，请使用windows中“任务管理器”查看是否有Ikernel.exe 这个进程存在，如果存在而且此时您确认没有安装程序在运行，您可以结束这个进程后再进行日照分析软件安装。 方法4：清理干净系统和您系统账户下的 Temp 目录。例如：您系统安装在C盘，windows 目录是 winnt ，那么您的系统 Temp 目录是：c:\winnt\temp ，如果您是以“test-user”的账户登陆的，您的个人 Temp 目录是：C:\Documents and Settings\test-user\Local Settings\Temp。请您清理完以上2个目录（删除所有目录内文件）再进行日照分析软件安装。 方法5：删除目录： Program Files\Common Files\InstallShield 以后再进行日照分析软件安装。 方法6：删除目录： Program Files\Common Files\InstallShield\Engine 以后再进行日照分析软件安装。 方法7：如果正确操作了以上办法后还是不行的话，那就说明 Install Shield组件确实是损坏了，这时建议重新安装操作系统。 4.软件安装以后，双击图标以后出现提示“创建套接字错误！”，不能进入软件该如何解决？ 答：这种情况一般是由于Tcp/ip协议没有正确配置引起的，例如：没有安装Tcp/ip协议、
二、基本问题 1、什么是高度角如何计算高度角 高度角是指直射阳光与水平面夹角。 计算公式为: ( 式中h为高度角、δ为太阳赤纬、φ为当地纬度 ) 关于有效太阳高度角：是由地方相关部门设定的，青岛为15°（＜15°的阳光太弱，可以忽略不计），众智日照分析软件中可以在参数-系统设置里把最小入射角改为15°，而界面的有效太阳高度角不点开。 2、什么是方位角如何计算方位角 方位角指的是直射阳光与水平投影和正南方位的夹角，正南为0o，午前为负值。 方位角的计算公式为： ( 式中A为方位角，δ为太阳赤纬，φ为当地纬度 )。 3、北京时和真太阳时的区别 北京时：东经120o时的平太阳时，中国的标准时。 真太阳时：太阳连续两次经过当地观测点的上中天（当地正午12时）的时间间隔为1真太阳时，1真太阳日分为24时真太阳时。 北京时和真太阳时的换算公式； 真太阳时＝北京时间＋时差－（120o－当地经度）/15o
在我们软件中的：时间差＝时差－（120o－当地经度）/15o 所以得到：真太阳时＝北京时间＋时间差 注：青岛的标准--用北京太阳时，而且把开始北京时调成8：00，结束北京时调成16：00. 4、影长是如何计算的 L= H ? ctgh 其中H—竿高，L—影长，h—太阳高度角 5、节气与日照分析计算的关系 根据国家日照分析相关规范如：《住宅建筑设计规范GB50096-1999》中的条文，各地区应根据建筑气候区划来决定日照标准日和有效日照时间带等。日照标准日通常指的是大寒日或冬至日，因为冬季里这一天的赤纬角度最大，对日照来讲是日照最不利的一天。 6、退让比如何进行计算呢 退让比的计算公式：1：Ctg（高度角h） 7、运行软件前如何修改软件的启动设置 新版日照软件可以运行在AutoCAD2000/2002/2004/2005/CAD2006及相应的其他系 列产品(AutoMap、Civil 3D)等平台上。 运行前，可在［开始］－［程序］中查找日照软件的安装目录，点取“日照软件启 动设置”功能。程序自动检索已安装的AutoDesk系列产品，列出在对话框中。选 中“始终启动选中的应用程序”，每次启动都依赖该版本号，否则只在下一次启动
建设项目日照分析报告项目名称: 建设单位: 设计单位:（章）（章）
日照分析报告 一.建设单位（委托方）名称: 地址: 邮政编码: 法定代表人: 联系人: 联系电话: 二.设计单位（受托方）名称: 地址: 邮政编码: 法定代表人: 联系人: 联系电话: 资质证书编号: 三、日照分析项目情况 （一）建设项目基本情况: （以下简称委托方），就拟建建筑对其基地北侧遮挡范围内确定的客体（详附图一）的日照影响，委托我公司进行分析。 建设地点: 用地范围: 建设基地周边电子地形图（详见附图 拟建建筑方案总平面图（详见附图 （二）基地内拟建建筑基本情况: （三）基地遮挡范围内的客体建筑基本情况: （四）基地外参与叠加分析的主体建筑基本情况 注: 上表中是指建筑最高部位（含水箱、电梯井或构架）的高度（具体进行日照分析讣算时建筑高度以日照分析图上所标示的诸屋面标高为准）。 拟建建筑的阴影范主、客体建筑位置关系，建筑标髙以及客体建筑窗位如附图所 7J\Q
四.日照分析标准及依据 本日照分析报告的标准依据《东莞市建设项U日照分析技术管理规则》有关条款: 第三条适用范ffl和对象、日照标准 涉及居住特征建筑的规划方案进行建筑间距审査时，应提交日照分析报告，以保证建筑间距符合国家和我市关于居住建筑日照的要求。居住特征建筑具体是指下列对象: 1?住宅的卧室和起居室; 2,医院的病房; 3.幼儿园、托儿所的卧室和活动室; 4.中小学教学楼的教室; 5.公寓、宿舍; 6.养老院、休（疗）养楼、老年居住建筑等。 生活居住特征建筑应满足下列日照标准: 1.受遮挡的住宅建筑主要朝向的居室为冬至日的有效日照不应低于1小时，三房以下至 少一个居住空间，三房或三房以上至少两个居住空间应达到日照标准要求。 2.敬老院、老人公寓、休（疗）养楼、老年居住建筑等特定的为老年人服务的设施, 其居室冬至日的有效日照不应低于2小时。 3.托儿所、幼儿园生活活动用房的冬至日有效日照不应低于3小时。中小学教学楼教学 用房冬至日有效日照（一般为南外廊）不应低于2小时。中小学学生宿舍的日照要求 参照住宅建筑。 4,医院病房楼的病房部分冬至日有效日照不应低于2小时。 五.分析资料的来源说明 由委托方提供：1. 2. 根据委托方提供的情况，除上述主、客体建筑外，按规划管理部门要求的主客体分析范围内 目前尚无其他在建或己经批准方案待建的建筑。我公司在上述资料基础上进行日照分析计算。若由 于委托方提供资料不实或方案变化而导致分析差错，我方将不承担责任。 六、本日照分析报告采用经城乡建设部鉴定的“绿建日照分析软件Sun2012"进行分析计算。 七、日照分析说明
西安曲江新区日照审核管理规定（试行） 一、日照分析对象 1、居住类：居住用地内的住宅、老人公寓、集体宿舍、大、中、小院校的学生宿舍。 2、文教卫生类：中、小学校的教学楼（教学用房），幼儿园及托儿所的活动室及寝室，医院病房楼和休（疗）养建筑。 二、日照分析对象应满足的日照标准 1、住宅和集体宿舍等应满足大寒日不少于2小时日照标准。（大寒日日照分析有效时段为8：00-16:00） 2：医院的病房楼、休（疗）养建筑，中、小学的教学楼，老年公寓，幼儿园，托儿所等特殊建筑应满足冬至日不少于3小时日照标准（陕西省城市规划管理技术规定）。（冬至日日照分析有效时段为9：00-15:00） 3、在原有建筑外增加设施不应使受其遮挡的分析对象原有日照标准降低。 4、拟建地块北侧地块为居住、医疗卫生、教育用地时，如该地块为多层控制区，则用地红线北侧12米应满足日照标准要求，如该地块为高层控制区，则用地红线北侧15米应满足日照标准要求；拟建地块北侧为道路时，应保证道路红线或绿线北侧建筑最小退让距离处满足日照标准要求。（具体退让距离参照《陕西省城市规划管理技术规
定》执行） 5、每套住宅以该户型主要朝向为主朝向，每套住宅至少应有一个居住空间能获得日照,当一套住宅中居住空间总数超过四个时,其中应有二个获得日照。（居住空间指除厨房、餐厅、储藏室、卫生间以外的房间） 6、日照的有效时间指累计日照时间，以大寒日为标准分析时，累计日照时间不得超过2个连续时间段；以冬至日为标准分析时，累计日照时间不得超过3个连续时间段。 7、日照分析应采用众智日照分析软件8.2或8.2以上版本。 三、日照分析参数标准 1、地理位置：西安市，经度，108°55′；纬度，34°15′ 2、阳历日期：与当年的阴历日期对应 3、阴历日期：当年的大寒日（或冬至日） 4、有效日照时间： 大寒日：8:00-16:00（太阳时），冬至日：9:00-15:00（太阳时）5、总图采用平面区域分析方法，采样间隔为3米×3米；各建筑采用沿线分析方法对其住宅首层进行分析，采样间隔2米×2米；沿线分析不能通过时，应加入户型进行窗户分析，以满窗通过为准（对于窗宽大于2.4米的窗户按照2.4米计算）。 6、采样时间间隔为5分钟，局部放大分析时，可采用1分钟采样时间间隔。 7、分析计算方法：时间统计采用累计日照时间方法进行分析计算，
一、日照分析所依据的基础资料包括： 1.1包含日照分析范围内所有现状建筑的现势地形图及其电子数据； 1.2包含日照分析范围内所有已批规划建筑和在批规划建筑的有关资料及其电子数据； 1.3申报建筑的总平面图、单体平面图、立面图、屋顶平面图和剖面图图纸及其电子数据； 图纸和电子数据应能体现十字坐标、建（构）筑物±0.0高程和高度、建筑物层高、建筑的屋顶构筑物的位置和高度等具体技术参数； 2.日照分析所依据的基础资料的收集。 2.1 地形图及其电子数据必须由具备资质的测绘单位提供。 2.2 已批规划建筑和在批规划建筑的有关资料可向市城市规划行政主管部门查询。 2.3 申报建筑的相关资料由其设计单位提供。 3.资料提供单位应在所提供资料上加盖本单位印章，并对所提供资料内容的真实性负责。
二、日照分析计算要求 1.需采用建设部推广使用的SUN日照分析软件 2.涉及窗户分析的计算要求。 2.1日照分析计算受影面按以下规则确定：一般窗户以外墙窗台面为基准计算；异形窗户按正向最大投影近似为一般窗户计算。 2.2 以经确认的日照分析计算受影面左右两个端点为计算点。 2.3 有阳台（含凸阳台、凹阳台）的窗户也应以窗台面的左右两个端点为计算点。对阳台顶板、阳台分户隔板或凹阳台的墙体本身所产生的遮挡影响同时进行分析。 2.4 满窗日照的窗户计算高度（含落地门窗、组合门窗、阳台封窗等门窗形式）按离室内地坪0.9米的外墙高度计算。 3.涉及其它分析要素的计算要求。 3.1 计算建筑的屋顶部分,包括屋脊、凸出屋面的水箱、电梯间、楼梯间、构架等设施必须按实际造型建模, 并纳入计算。 3.2 桥梁、山体、围墙的遮挡影响无需纳入计算。
二、基本问题 1、什么就是高度角？如何计算高度角? 高度角就是指直射阳光与水平面夹角。 计算公式为: ( 式中h为高度角、δ为太阳赤纬、φ为当地纬度 ) 关于有效太阳高度角:就是由地方相关部门设定的,青岛为15°(＜15°的阳光太弱,可以忽略不计),众智日照分析软件中可以在参数-系统设置里把最小入射角改为15°,而界面的有效太阳高度角不点开。 2、什么就是方位角？如何计算方位角? 方位角指的就是直射阳光与水平投影与正南方位的夹角,正南为0o,午前为负值。 方位角的计算公式为: ( 式中A为方位角,δ为太阳赤纬,φ为当地纬度 )。 3、北京时与真太阳时的区别？ 北京时:东经120o时的平太阳时,中国的标准时。 真太阳时:太阳连续两次经过当地观测点的上中天(当地正午12时)的时间间隔为1真太阳时,1真太阳日分为24时真太阳时。 北京时与真太阳时的换算公式; 真太阳时＝北京时间＋时差－(120o－当地经度)/15o 在我们软件中的:时间差＝时差－(120o－当地经度)/15o
所以得到:真太阳时＝北京时间＋时间差 注:青岛的标准--用北京太阳时,而且把开始北京时调成8:00,结束北京时调成16:00、 4、影长就是如何计算的？ L= H ? ctgh 其中H—竿高,L—影长,h—太阳高度角 5、节气与日照分析计算的关系 根据国家日照分析相关规范如:《住宅建筑设计规范GB50096-1999》中的条文,各地区应根据建筑气候区划来决定日照标准日与有效日照时间带等。日照标准日通常指的就是大寒日或冬至日,因为冬季里这一天的赤纬角度最大,对日照来讲就是日照最不利的一天。 6、退让比如何进行计算呢？ 退让比的计算公式:1:Ctg(高度角h) 7、运行软件前如何修改软件的启动设置？ 新版日照软件可以运行在AutoCAD2000/2002/2004/2005/CAD2006及相应的其她系 列产品(AutoMap、Civil 3D)等平台上。 运行前,可在［开始］－［程序］中查找日照软件的安装目录,点取“日照软件启动 设置”功能。程序自动检索已安装的AutoDesk系列产品,列出在对话框中。选中“始 终启动选中的应用程序”,每次启动都依赖该版本号,否则只在下一次启动时依赖该 版本号。
日照分析Sun常见问题答疑 1.Sun2008对软件和硬件环境的要求是什么？ Sun2008以AutoCAD2002～2008为平台，对操作系统的要求与用户采用的AutoCAD一致。硬件方面，对于一般规模的工程，Pentium 3＋256M内存的机器就足够了；如果规划区域规模很大，有上百栋建筑，Pentium 4＋512M内存不算奢侈，对于日照仿真的流畅观看，支持OpenGL加速的显示卡特别值得推荐，例如nVidia公司GeForce系列芯片的显示卡。 此外，屏幕分辨率至少1024x768才能确保舒服工作 2.单位设置 Sun默认为毫米制，可通过【单位设置】支持米制，如果忘记了当前的单位制，可以进入〖选项〗→〖建筑设置〗中查看[米制单位]是否勾选。当利用已有规划图直接作日照分析，请先搞清规划图是米制还是毫米制（米制规划图很多）。 需要特别指出，米制下建筑模型不能距离原点（0,0点）太远，否则数据将溢出导致无法计算或计算结果错误，其实毫米下也有这个问题，但二者相差1000倍，所以毫米下这个问题不明显。具体距离多远不会数据溢出与模型的尺寸有关，你可以把鼠标大致置于模型中心，查看左下角的xy坐标值，一般3位数以内问题不大。 3. 对象图层的规定 Sun对日照模型各个部件所在的图层有严格规定，如果使用软件的工具建模，对象和图层都会一一对应，如果使用AutoCAD的一些兼容对象，则需要手动设置到Sun支持的图层中，否则，不能获取正确的分析结果。 Sun支持的对象和图层关系表 对象所属对象图层 AutoCAD 赋予厚度的封闭PLine和Circle 日-建筑、建-屋顶、建-阳台 AutoCAD 3Dsolid、Pface（线转屋顶）日-建筑、建-屋顶 AutoCAD 日照窗块日-窗 Sun 平板日-建筑、建-屋顶、建-阳台 Sun 多坡屋顶、人字屋顶、歇山屋顶日-建筑、建-屋顶 Sun 阳台日-建筑、建-阳台 4.计算精度 计算精度值越小结果越精准，对于建筑群数量超大的工程耗时更多，建议总平面分析时采用2分钟；单体分析时采用1分钟。 执行地方标准时请注意，如果标准中提到“采样时间间隔”，在Sun中计算精度取其一般。 5.正北方向 Sun软件约定，屏幕正上方为正北，且在世界坐标（WCS）下，才能正确进行日照分析。软件中的指北针只能用于画图标注，不能像节能软件那样任意设置朝向。 6. 拷贝模型时注意 一些用户习惯于在一个dwg中把模型拷贝多份进行不同的分析，如区域分析和等照时线分析等等。不编组还好，一旦编组，拷贝时模型的编组属性也被拷贝，此时务必注意控制好模型距离，距离太近将可能产生本不该有的遮挡，导致得出错误的窗分析结果。因为编组后作【窗照分析】不提示选择模型，系统将编组的模型全部纳入计算。
日照分析报告的编制和报送 1.作业目的 日照分析报告是申办建设工程规划许可证必须附送的重要文件，也是决定规划方案能否通过审批的重要条件。如果是因为日照分析的差错而导致开发区域周边的建筑不能满足规定日照的最低要求，那么公司将面临承担因法律责任而引起的巨大损失。 2.主管岗位总建筑师：当日照要求的限制引起基地容积率下降时，提出决策意见。 主办岗位土建设计管理：督促检查设计单位对各单体建筑的位置和体量的调整，直至基地内外的日照符合规定要求。 3.作业依据 沪规法（2003）482号称关于印发〈上海市城市规划管理技术规定的解释（三）〉的通知。 4.紧前工作条件 规划设计方案已确定，已进入扩初设计阶段。本项作业必须在申办建设工程规划许可证之前完成。 5.作业描述 5.1日照分析报告必须委托规划审批部门认可的，且具备乙级或乙级以上的规划设计单位或建筑设计单位或咨询机构编制。其使用的日照分析软件必须是经建设部有关部门鉴定通过的。编制单位对编制的日照分析报告的质量和正确性负责。由于日照分析报告不真实，不正确而产生后果的，编制单位应承担相应的责任。以上这些，本主办岗位在与编制单位签署委托合同时应当在合同中明确。 5.2本主办岗位应向编制单位提供以下资料： 5.2.1覆盖所有主客体建筑范围的测绘院电子地形图（具体范围按编制单位需要而定）。 5.2.2规划设计方案的电子文本，其中应包括规划总图、基地内各单体的屋顶平面图和平立剖面图（附有建筑坐标和屋顶标高）。 5.2.3基地外日照影响范围内的居住和文教卫生客体建筑的平面图，其中受影响较大的还须附标有详细窗位尺寸的立面图；基地外参与叠加分析的主体建筑的总平面图和屋顶平面图（附有各屋顶的详细标高）。具体哪些建筑由编制单位确定，本主办岗位可向市或区的城建档案管理部门收集，有困难的话，也可委托编制单位自行收集，无法收集的应委托具备规定资质的测绘单位测绘。 5.2.4基地外纳入主客体建筑范围的正在建或已批未建的建筑的资料。本主办岗位可向市，区规划管理部门收集，有困难的话，也可委托编制单位自行收集。 5.3编制单位提供的日照分析报告应包含以下内容： 5.3.1委托方名称、地址、法定代表人、联系方式，受托方名称、资质证书编号、地址、法
北京时与太阳时 《城市居住区规划设计规范》中规定日照计算有效时间段为8：00～16：00（大寒日）或9：00～15：00（冬至日），并没有明确是太阳时间还是北京时间。 通俗的讲，太阳时是相对恒定不变的时间。不同的地理位置，相同的太阳时对应的北京时是不一样的。如在大寒日这一天，太阳时为8：00时，北京时间为8：25：30；沈阳时间为7：57：02；西安时间为8：55：06；乌鲁木齐时间为10：20：18；广州时间为8：37：54；……。在某些地区，如乌鲁木齐，该地区日出北京时间为9：43：31，则北京时为8：00时，太阳还没出来，因此按北京时间设定有效时间段显然是不行的。 实际上，我们认为采用太阳时确定有效时间段较为科学。 换算公式：真太阳时 = 北京时间+时差-(120°- 当地经度) / 15°。 连续和累计日照时间 日照时间分为连续日照时间和累计日照时间，连续日照时间指连续获得日照时间，累计日照时间指当有两个或两个以上连续日照时间段时的累加日照时间。《城市居住区规划设计规范》中对日照时间按连续还是按累计计算没有明确规定。因此，各地可根据具体情况来进行规定。 各地规划局规定日照时间计算统计方式有以下几种情况： ◆按连续日照时间计算，即取最大的一段连续日照时间做为有效日照时间，控制较为严格。 ◆按累计日照时间计算，控制略为宽松。 ◆若日照时数要求满足2小时，可由两个连续时段累加；日照时数要求满足3小时，可由3个连续时段累加。 ◆以窗户分析方法为计算标准，按满窗连续日照时间计算。 ◆以窗户分析方法为计算标准，以光线入射角≥30度时为有效日照时间。 ◆按累计日照时间计算，若连续日照时间段小于某一值（如0.5h，1h）时，不计入有效时间内。
日照分析报告参数规定
西安市日照审核管理规定（试行） 一、日照分析对象 1、居住类：居住用地内的住宅、老人公寓、集体宿舍、大、中、小院校的学生宿舍。 2、文教卫生类：中、小学校的教学楼（教学用房），幼儿园及托儿所的活动室及寝室，医院病房楼和休（疗）养建筑。 二、日照分析对象应满足的日照标准 1、住宅和集体宿舍等应满足大寒日不少于2小时日照标准。（大寒日日照分析有效时段为8：00-16:00） 2：医院的病房楼、休（疗）养建筑，中、小学的教学楼，老年公寓，幼儿园，托儿所等特殊建筑应满足冬至日不少于3小时日照标准（陕西省城市规划管理技术规定）。（冬至日日照分析有效时段为9：00-15:00） 3、在原有建筑外增加设施不应使受其遮挡的分析对象原有日照标准降低。 4、拟建地块北侧地块为居住、医疗卫生、教育用地时，如该地块为多层控制区，则用地红线北侧12米应满足日照标准要求，如该地块为高层控制区，则用地红线北侧15米应满足日照标准要求；拟建地块北侧为道路时，应保证道路红线或绿线北侧建筑最小退让距离处满足日照标准要求。（具体退让距离参照《陕西省城市规划管理技术规
定》执行） 5、每套住宅以该户型主要朝向为主朝向，每套住宅至少应有一个居住空间能获得日照,当一套住宅中居住空间总数超过四个时,其中应有二个获得日照。（居住空间指除厨房、餐厅、储藏室、卫生间以外的房间） 6、日照的有效时间指累计日照时间，以大寒日为标准分析时，累计日照时间不得超过2个连续时间段；以冬至日为标准分析时，累计日照时间不得超过3个连续时间段。 7、日照分析应采用众智日照分析软件8.2或8.2以上版本。 三、日照分析参数标准 1、地理位置：西安市，经度，108°55′；纬度，34°15′ 2、阳历日期：与当年的阴历日期对应 3、阴历日期：当年的大寒日（或冬至日） 4、有效日照时间： 大寒日：8:00-16:00（太阳时），冬至日：9:00-15:00（太阳时）5、总图采用平面区域分析方法，采样间隔为3米×3米；各建筑采用沿线分析方法对其住宅首层进行分析，采样间隔2米×2米；沿线分析不能通过时，应加入户型进行窗户分析，以满窗通过为准（对于窗宽大于2.4米的窗户按照2.4米计算）。 6、采样时间间隔为5分钟，局部放大分析时，可采用1分钟采样时间间隔。 7、分析计算方法：时间统计采用累计日照时间方法进行分析计算，
编制单位：湖南城市学院规划建筑设计研究院 设计资质等级：甲级［建］城规编第（081155） 规划设计号：规-14-11 审定：谭献良院长 /教授级高级工程师 审核：吕贤军副院长/高级规划师 校对：谢宏坤城市规划师 项目负责人：陈光伟工程师/硕士 参编人员：陈海钢助理工程师
1. 项目概况 1.1区域位置：本次日照分析地块位于温州空港新区内，地块四周现状为空地，规划总用地面积为7.5hm2。 1.2分析目的：根据甲方提供《温州空港新区永兴南园小微园A-09d1地块空港小微园总平面图》，规划地块内拟建26幢工业建筑及一幢宿舍楼，为检验该地块内宿舍楼建筑的日照影响是否符合《城市居住区规划设计规范》及浙江省《城市建筑工程日照分析技术规程》的日照标准，温州市龙湾区特委托我院对此进行日照分析复核。 1.3现状及规划情况：日照分析地块内部地势平坦，四周为空地，无现状建筑。 2. 设计依据 2.1国家相关法规、规范： 1).《城市居住区规划设计规范》[GB 50180--93]（2002年版）； 2). 浙江省《城市建筑工程日照分析技术规程》[DB33/1050--2008]（2008年版）； 3).《民用建筑设计通则》(GB50352-2005) 4). 温州空港新区永兴南园小微园A-09d1地块空港小微园总平面图（甲方提供） 5).现状1：500地形图（甲方提供）。 2.2由委托方提供以下数据： 1).本项目所需的电子地形图； 2).本项目的建筑平面图、定位图、建筑单体平立剖图； 3).日照分析地块周边现状建筑的数据。 委托方应保证所提供的资料真实可靠，并保证提供的资料与报审的资料完全一致，我院在上述资料基础上进行日照分析计算。若由于委托方提供资料不实或方案变化而导致分析差错，我方将不承担责任。 3.拟建建筑性质与高度
众智日照10.0版本升版说明 1.修改启动方式，解决和其他部分软件不能兼容的启动问题。 2.修改平面区域分析，提高分析速度，支持多核并行计算。 3.修改太阳位置计算参数公式及2001年大寒和冬至日的太阳参数。 3.增加3dmax模型支持,支持3d模型导入并作为遮挡构筑物参与计算。 4.修改窗户比较分析绘表的行高。 5.增加济南、长春等地的主客体分析规则。 6.修改多层沿线比较分析绘制立面文字的鼠标提示。 7.增加窗户分析颜色带。 8.多层沿线比较分析选择沿线给出是否排序选项。 9.修改多层沿线分析立面展开,将图形放大10倍,同时允许用户输入立面展开的文字高度。 10. 修改主界面,解决64位显示不全的问题,同时将原展开/收回的按钮修改为工具条按钮。 11.修改窗户分析颜色带，没有时间段显示也绘制。 12.修改窗户分析、比较分析、多层沿线比较分析的对话框，切换文档时保留对话框。 13.多层沿线比较分析导出的EXCLE的表格添加表头信息,多层单点的excel 表格添加表头。 14.修改多层单点比较分析导出EXCLE的进度条。 15. 多层沿线比较分析的界面焦点问题，焦点在修改层信息编辑框时会自动跳到采样间距编辑框。 16.独立窗布置增加详细层信息。 17：等高线标注，距离匹配精度问题。
18.窗户编辑同层修改增加层高和窗台高。 19.修改多层沿线比较分析立面框和色带覆盖文字问题。 20. 多层沿线比较分析颜色设置对话框修改，可以设置线型窗户色带的颜色。 21. 多层沿线比较分析绘制线型窗立面色带根据配置进行设置。 22 做沿线分析时，记录沿线的受影面高度。 23.增加窗台窗洞功能。 24. 建筑沿线分析，当选择单个建筑进行建筑沿线分析时，允许用户输入分析的楼层号。 25.主客体计算时，限定弧的范围为90度，并处理没有交点的情况，弧形阴 影和弧形角度。 26.修改选择建模和分析模块达到10000个以上的提示。 27.窗洞分析处理全部是商业的窗户不处理。
建设项目日照分析报告项目名称： 建设单位：（章） 设计单位：（章）
日照分析报告 一、建设单位（委托方）名称： 地址：邮政编码： 法定代表人：联系人： 联系电话： 二、设计单位（受托方）名称： 地址：邮政编码：法定代表人：联系人：联系方式：勘察设计证书编号： 三、日照分析项目情况 (一)建设项目基本情况 建设地点： 用地范围：
(二)基地内拟建建筑 (三)基地外的委托方指定分析的客体： (四)参与叠加分析的基地外建筑： (五)日照分析软件的计算参数设置： 注：1、高度指室外地坪至建筑最高部位（含水箱、电梯井、构架等构件物）的高度。
高度单位为0.1米。 2、若建设项目基地内外地坪存在高差，应确定某一高程为统一起算点，并在日照分析 中考虑该高差的影响。 3、拟建建筑的阴影覆盖范围，主、客体建筑位置关系，主体建筑标高以及客体建筑窗 位等如附图所示。 四、日照分析标准及依据 城市居住区规划设计规范 GB50180-93条文 5.0.2 住宅间距，应以满足日照要求为基础，综合考虑采光、通风、消防、防灾、管线 埋设、视觉卫生等要求确定。 5.0.2.1 住宅日照标准应符合表5.0.2-1规定，对于特定情况还应符合下列规定： （1）老年人居住建筑不应低于冬至日日照2小时的标准； （2）在原设计建筑外增加任何设施不应使相邻住宅原有日照标准降低； （3）旧区改建的项目内新建住宅日照标准可酌情降低，但不应低于大寒日日照1小时的标准。 表5.0.2-1 住宅建筑日照标准 注：1、建筑气候区划应符合本规范附录A第A.0.1条的规定。 2、底层窗台面是指距室内地坪0.9m高的外墙位置。 住宅设计规范GB 50096—2011条文 7.1 日照、天然采光、遮阳 7.1.1 每套住宅应至少有一个居住空间能获得冬季日照。
日照分析成果要求及审查要点 一、《淮南市日照分析报告》需要报送材料： ㈠符合标准格式的日照分析报告（样例详件附件一）； ㈡建设单位及设计单位的承诺书（样例详件附件二）； ㈢设计单位资质证书（样例详件附件三）； ㈣日照分析软件的建设部评估鉴定报告（样例详件附件四）； ㈤现状建筑的测量成果图（如若涉及现状建筑）（样例详件附件五）。 建设单位及设计单位应对分析结果的真实性、准确性负责，提供的材料不实或隐瞒实情造成后果的应承担法律责任。 二、《淮南市日照分析报告》审查要点： 具体项目经办人应对建设单位或设计单位报送的材料进行程序性审查，要点如下： ㈠审查设计单位或咨询机构的设计资质证明； ㈡审查是否建设部推荐的正版日照分析软件（如众智、天正等）； ㈢审查承诺书（要求盖建设单位及设计单位公章）； ㈣审查日照分析涉及的现状建筑数据是否有合法来源
（现状建筑需经有资质的测绘部门现场测绘获得）； ㈤《日照分析报告》审查内容： ⒈拟建项目周边条件考虑的是否合理和全面； ⒉拟建项目影响范围内对日照有要求的建筑是否都进行了日照分析； ⒊拟建项目报建的高度、定位及户型是否与《日照分析报告》一致； ⒋是否计算出被遮挡建筑日照时间，并列出日照时间表。
附件一： 建设单位： 项目名称： 日照分析咨询报告 （样例）
设计单位：（单位公章及资质章） 年月日 一、建设项目的基本情况 建设地点： 用地范围： …… 二、建设单位提供的相关日照分析资料 拟建建设项目相关建筑物的平面定位尺寸、±0标高、建筑高度、窗口位置等资料； 周边相关现状、在建、已批待建建筑物的平面定位尺寸、±0标高、建筑高度、窗口位置等资料（其中，现状建筑物需经有资质的测绘部门现场测绘获得，现状测绘数据需附图）。 三、标准依据 《城市居住区规划设计规范》GB 50180-93（2002版）及《淮南市城市规划管理技术规定》中关于日照标准及日照分析的相关规定。 四、日照分析的基础数据 基础数据应包括所有遮挡建筑、被遮挡建筑及参与叠加分析的建筑。 Hy
长期以来，因为日照采光而引起矛盾甚至导致法律纠纷的事件屡见不鲜，这些大多是由于在设计或审查阶段日照分析得不够科学准确的原因。日照分析涉及到时间、地域、建筑造型等多种复杂因素，要将这些相互影响的因素综合起来进行人工精确计算分析是非常困难的。因此，实践中各地只好根据地方简易算法来估算，如果再加上一些人为因素，很容易发生与实际情况偏差甚至严重不符的现象。 在大量深入调研的基础上，通过与多家规划管理与规划设计单位的密切合作，通过反复推敲与艰苦的研发，开发出日照分析系统软件--SUN。SUN全面解决了全国各地任何时段的日照分析问题，计算科学准确，使用简单方便。是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。 一、主要功能(附图)
1.棒影图例：按日照时间间隔，自动计算并绘制在建筑群内或是建筑物轮廓的一点上棒杆的日照投影 2.阴影分析：建筑群任意时间段在任一高度上的连续阴影图及全日阴影曲线。 3.窗户分析：建筑物窗户左端、右端、满窗日照分析图示及详细报表统计。
4.单点分析：建筑群体内任意一点，在任意时间和高度的日照时间分析计算，分析结果可自动汇总为直观的表格。 5.单点多层分析：自动计算多层建筑群体内任意一点的日照时间，可自动在图上标注出多层单点的位置及编号，分析结果可汇总为直观的表格。 6.多点沿线分析：建筑群体内沿任意直线或者弧线，在任意时间和高度的日照时间分析计算，分析结果可自动标注于所分析的线上。 7.多点区域分析：建筑群体中任意形状闭合区域内，在任意时间和高度的日照时间分析计算，分析结果自动生成平面日照数字模型图及报表。
