目录
一、安装问题 (2)
二、基础知识 (3)
三、参数设置 (4)
四、建筑建模 (4)
五、日照分析 (5)
一、安装问题
1.软件安装完成后，启动软件总是提示输入授权号。这是怎么回事？
答：这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，安装时根据软件版本类型选择单机版或网络版。
试用版：如果您想试用鸿业软件，请选择此项。
单机版：如果您购买了鸿业的单机版软件，具有单机加密锁，请选择此项。
网络版：如果您所在单位购买了鸿业的网络版软件，具有网络加密锁，请选择此项。
2.在使用软件时提示“ADO创建失败”或“数据库连接失败”等此类的数据库问题时，可按照下列步骤解决。
答：这现象应该是操作系统中自带的数据库连接库版本太旧了，安装一个新的数据库组件就可以了。
①请下载ado 并安装
②提示“数据库连接失败”根据自己的操作系统版本下载相应的Jet4 sp8版本并安装，或下载安装Windows的MDAC (Microsoft Data Access Components 2.8) 数据库组件包。
3.关于安装时提示：“安装程序启动引擎失败，不支持此接口”
答：遇到此种现象可按以下方法解决：
方法1：您机器上安装过迷你版的acd看图工具，把迷你版的ACD看图工具卸载，然后重装日照分析软件就可以了。
方法2：您机器的 install shield组件损坏， install shield是操作系统中负责安装软件用的组件。有可能和系统中同时开的程序有关系，比如杀毒软件、词霸之类的，它们有的时候会影响 install shield的正常运行。关掉它们，再安装鸿业日照分析软件。
方法3：如果您安装的过程中出现错误，请使用windows中“任务管理器”查看是否有Ikernel.exe 这个进程存在，如果存在而且此时您确认没有安装程序在运行，您可以结束这个进程后再进行日照分析软件安装。
方法4：清理干净系统和您系统账户下的 Temp 目录。例如：您系统安装在C盘，windows 目录是 winnt ，那么您的系统 Temp 目录是：c:\winnt\temp ，如果您是以“test-user”的账户登陆的，您的个人 Temp 目录是：C:\Documents and Settings\test-user\Local Settings\Temp。请您清理完以上2个目录（删除所有目录内文件）再进行日照分析软件安装。
方法5：删除目录： Program Files\Common Files\InstallShield 以后再进行日照分析软件安装。
方法6：删除目录： Program Files\Common Files\InstallShield\Engine 以后再进行日照分析软件安装。
方法7：如果正确操作了以上办法后还是不行的话，那就说明 Install Shield组件确实是损坏了，这时建议重新安装操作系统。
4.软件安装以后，双击图标以后出现提示“创建套接字错误！”，不能进入软件该如何解决？
答：这种情况一般是由于Tcp/ip协议没有正确配置引起的，例如：没有安装Tcp/ip协议、
IP地址设置和子网掩码设置错误等等，请联系贵单位的网络管理人员，重新配置TCP/IP协议，或者简单的删除TCP/IP协议后重新安装。
5.安装的试用版软件，由申请号索取了授权码之后，提示授权码有效要求重启软件以完成注册，但是重启打开还是要输入授权码，一直循环，怎么办？
回答：1. 同一注册码只能激活一次，比如30次的授权码用完之后不能再次输入使用需要重新提交申请另外次数的授权码。
2.如果是win7系统，需要右键点击鸿业软件在桌面的快捷方式，然后点击“以管理员身份运行“打开软件注册。
3.360杀毒软件或者安全卫士的影响。如果安装由360相关产品需要先卸载360产品后再安装试用版软件申请授权码注册。因为360相关产品会破坏试用版授权码的相关程序。
二、基础知识
6.怎样查看SUN软件的版本？
答：软件的版本可以在【帮助】-【关于】下查看，界面如下。
6.0.20100816.1241（20110510）指软件版本为6.0，发布时间是2010年8月16日，发布补丁日期是2011年5月10日。
7.SUN6.0软件怎样在各许可类型之间切换（试用、单机、网络）？
答：可以在软件的启动界面上点击“试用、单机或网络版”字样，选择要切换到的版本类型即可。如下图所示：
8.SUN6.0软件启动时，怎样使其加载到指定的CAD版本上？
答：可以在软件的启动界面上点击“CAD设置”字样，选择要加载到的CAD版本即可。如下图所示
9.做日照分析前首要的工作是什么？
答：在进行日照分析前，必须先确定好当前图形的单位是毫米还是米。如果设置的图形单位不正确，对后面的计算都会产生影响。图形单位可通过【系统参数】进行设置。
确定图形单位的方法：可以用CAD的“Dist”命令去量图面已知图形的实际大小。比例不合适的，可以通过CAD的“Scale”命令进行缩放处理。
三、参数设置
10.怎样修改软件中已有城市的经纬度？
答：有两种方法可以修改城市的经纬度：
方法1：在软件界面中修改。【设置】-【系统参数】中点击“城市选择”选择需要的城市，点击“编辑”进行修改。
方法2：在软件安装目录的文件中修改。手工调整City.txt 文件中的内容。
路径如下：
X：\Program Files\Hongye\Sun60\setting\City.txt
格式如下：例如
**河北
****石家庄,38:02:00,114:30:00
11.“建筑朝向表”是上海的标准，如何修改为我们本地的标准？
答：在【日照分析标准】配置界面中，点取【朝向表选择】按钮可显示表的存放位置。建筑朝向表路径如下X:\Program Files\Hongye\Sun60\setting\上海标准.ini 中，我们只需按格式修改该文本中的内容为本地的情况即可，文件的名字请不要任意改动。
四、建筑建模
12.建筑无法建模，建筑高度无法定义是什么原因？
答：这种情况大多是因为基本设置中的图形单位设置不正确所致。建筑的高度不是无法定义，而是高度单位不对，看不出来。可以使用dist命令量取建筑物的边界查看单位，并将图形单位设置统一。
13.日照分析时的条件图上建筑都有厚度，无法实体建模，怎样解决？
答：条件图线型可能是二维多段线，用鼠标双击建筑边线，将厚度都设为0，即可进行实体建模。
14.日照计算时阳台的遮挡（自身遮挡）是怎么考虑的？
答：出窗报表时，要注意把阳台和建筑以及屋顶定义为一个建筑命名才能参与计算。但在进行遮挡等分析时，选择建筑时要把阳台及建筑都选中，才能分析。
15.多层住宅建筑多为坡屋顶，软件能否绘制任意坡屋顶？
答：软件可以使用【实体建模】-【绘制坡屋顶】功能绘制规则的坡屋顶；使用【实体建模】-【自定义屋顶】通过多种辅助线绘制任意形式的建筑坡屋顶。
16.建筑物命名后，又给建筑布置了屋顶，是否对日照计算起作用？
答：当建筑命名后，再对建筑布置屋顶，原有的建筑命名信息里是不包括建筑屋顶的，所以在窗报批表和窗日报表中是不起作用的，需要重新命名才可以。对于有阳台和屋顶的建筑，必须先进行阳台和屋顶的布置，然后再对建筑物进行命名，命名时注意将属于该建筑的所有建筑结构（包括山墙相连的混合建筑）都选中进行定义，在出表统计时，屋顶才可参与分析。
五、日照分析
17.日照分析中的主客体建筑是怎么界定的？
答：客体建筑是指在拟建建筑遮挡范围内，需做日照分析的居住或文教卫生建筑。
主体建筑是指对客体建筑产生日照遮挡的建筑。
在分析时，因为不需要考虑主体建筑上的窗户，所以可以不进行布窗操作。
18.在绘制窗报批表的时候，软件提示“没有找到某某日照标准”，退出该命令，但是图上
已经定义过日照标准了，如何解决？
答：出现此提示的原因是图中有个别建筑匹配的日照标准名称与其他多数建筑所匹配的日照标准名称不同，需要使用【命名查询】命令仔细检查图面建筑所匹配的日照标准名，如有不同需要通过【修改命名】命令指定正确的日照标准。
19.如果计算的区域是一大片城区，在进行“窗报批表”时，建筑物定义应该如何设置？答：进行一个片区建筑分析时，多数建筑即要承担主体的职能又要承担客体的职能。所以用户对主客体的定义感觉比较模糊。软件的处理是：所有的客体建筑可以定义为需要计算其窗户日照时间的所有建筑物，软件可以分析客体相互之间遮挡的因素。而被定义为主体的建筑主要起对后排建筑的遮挡作用，其上的窗户是不需要参与计算的。拟建建筑建设后也将对客体建筑产生遮挡。
20.部分临时建筑或将来需要拆迁的建筑，在拟建建筑建设前存在，在建设后就需要拆除，
软件可以将它们进行出表分析吗？
答：在日照分析4.0版本之后的软件中，窗报批表和辅助分析中都加入了“改建建筑”分析。改建建筑上的窗户是不参与分析的，在建设前改建建筑对客体建筑会产生遮挡，在建设后改建建筑不再参与遮挡计算。
21.同一张图，分别采用大寒日和冬至日进行日照分析，出窗报批表，为什么结果一样？答：这是因为建筑物名称是和日照标准相关联的，虽然将日照标准中的大寒日改为了冬至日，可是并没有改变建筑所关联的日照标准。所以会出现上述情况。可以将建筑物名称全部删掉，
重新命名并关联修改过的日照标准即可。
22.日照标准定的是大寒日，为什么窗报批表计算结果是9：00～15：00点？
答：可检查当前定义建筑的日照标准，是否选中了“含有建筑朝向表”选项。如果选中该项，则会按照上海朝向表中定义的日照时间进行计算。即只计算9：00～15：00点之间的日照。
23.建筑物在定义时就设定了相关的标准，例如；设定累计日照不超过2个时间段。为什
么窗报批表中显的时间段有的还会显示三个或更多？
答：为了方便用户进行对比分析，在窗报批表或窗日报表中，日照时间段显示为所有统计到的日照时段，但在有效时间数统计中才会按照日照标准的要求进行日照时段的筛选统计。
24.日照分析中，如果采用大寒日一小时的日照标准创建窗报批表时，窗报批表输出到word
中与输出到DWG图中的结果不一致，是什么原因？
答：在word表格中，最后在统计不满足日照窗户个数时会把刚好一小时的窗户都统计进去，而这些窗户的数据并没有用红色来显示，但是如果将窗报批表输出到DWG图形中，那么表格下面的汇总会和表格中的数据一致。
25.【窗报批表】输出到word中，word模版上的文字（如单位名称等信息）每次都需要修
改，比较麻烦，怎么解决？
答：Word模版上面的文字内容均可以由用户修改，如单位名称等信息。但注意模版上的表格不能修改，否则软件将无法正常出表。
模版位置：X:\Program Files\Hongye\Sun60\setting\鸿业日照分析报表模板1ForWordXP.dot
26.沿面或沿线分析生成后，图面上的标注文字大小不合适，如何进行调整？
答：通过【设置】-【系统参数】，在“系统变量”对话框中的“文字高度”下的“输出时间”来调整。确定后图面中的文字大小自动更新。
27.沿面分析如何绘制等时线？
答：沿面分析的等照时间序列，可以为：“1，2，3”表示在1小时、2小时和3小时时分别绘制时间分界线，并以不同的颜色区分。在进行等时线绘制时，应注意等时线的绘制单位是按小时还是按分钟。
28.在进行沿面分析时，输入的计算高度是绝对高度还是相对高度？
答：选择平面分析时，输入的计算高度为距离地面的绝对高度；选择立面分析时，输入的计算高度为距离建筑物基底线的相对高度。
29.如果一个方案中建筑在不同的高度上，日照分析时应该怎样操作？
答：如果需要分析的建筑在不同的高度上，那么最好的办法就是在建筑上布置窗户，最后出窗报批表，软件会根据窗户的实际位置进行日照时间计算。如果进行沿面分析，就需要分多次，设定不同的计算高度计算不同高度处的日照时间。
如果要对同一场地内的不同区域做不同高度的平面分析，需要先把不同区域用多段线边界分割，然后进行不同高度的平面分析即可。平面分析可以选择分析边界。
30.软件能否三维动画形式动态直观的表现主客体建筑的遮挡情况？
答：可使用【工具】-【日照仿真】逼真显示各建筑物在一天之中日照阴影投影范围的可视化环境，可以观察各个时刻阴影在平面和立面上的覆盖范围。界面如下：
31.日照分析制图时，给用户的建议有哪些？
答：做日照分析时给用户的建议主要有两点：
①窗户的布置可只取最底层的两层窗户，因为下层窗户的分析才是重点，减少计算量，提高计算效率。
②在进行图形绘制时，一般情况最好使用米图（即单位设置为米），米图并不影响建筑图的精确度。毫米图会使计算量加大，尤其在预评估和容积率计算时，不允许使用毫米图。
32.鸿业日照分析软件的参考依据是什么？
答：日照分析目前国家没有正式颁布特定的规范，只有一部标准即“《建筑日照计算参数标准》征求意见稿”，因此鸿业主要参考的是该标准。由于我国各地城市对于日照分析所采用的标准各有不同，因此在软件中可以自定义地区日照标准进行日照分析。
33.鸿业日照分析软件经过的认证有哪些？
答：①经过国家建筑工程质量监督检验中心检测并出具检验报告；②经过建设部评估并出具建设部科技成果评估证书。
34.满窗日照分析和窗台中点分析有什么区别？
答：满窗日照分析：分别分析窗台面的两个端点，再将时间段进行并集操作，得到同时满足两个端点的日照时间段。
窗台中点分析：计算窗台面中点的日照时间段，作为整个窗户的日照时间段。
一般情况下，窗台中点分析得到的日照时间多于满窗分析，但是后者更能接近窗户的实际日照情况，减少日照纠纷。
35.满窗日照分析中的最大宽度和最小宽度参数起什么作用？
答：例如部分地方规范要求，窗户（或阳台）的宽度小于2.4m时，按实际宽度的左右两个端点为计算点。宽度大于2.4m时，按2.4m计算，以窗户或阳台的中点两侧各延伸1.2m作为计算范围。宽度小于1.2m时，按1.2m计算，以窗户或阳台的中点两侧各延伸0.6m作为计算范围。
这种情况我们可以设置“最大宽度”为2.4m，即宽度大于2.4m的按2.4m计算。
设置“最小宽度”为1.2m，即窗户的最小宽度小于1.2m就按1.2m来计算，大于1.2m且小于2.4m的窗户按实际的宽度计算。
注：当采用满窗分析时，宽度比较大的窗户(如5、6m)日照通常会减少，这是因为左右角点同时得到日照的难度增大了。
36.窗报批表和窗日报表的区别？
答：窗报批表：是根据日照标准中规定的满窗或中心分析的要求，统计出表，计算出窗户的日照数和时间段。
窗日报表：是统计窗户两端点的有效时间和有效时间段以及整个窗户的有效时间和有效时间段的报表。
37.“最小方位夹角”与“建筑朝向表”有什么区别？是否都需要设置？
答：“最小方位夹角”又称为最小扫掠角。当光线与墙面的夹角很小时，该束光线被认为是无效的。而“建筑朝向表”中更详细说明建筑的某个朝向（朝向和角度）所对应的日照有效时间段是多少。
在【日照标准】设置中，最小方位夹角和建筑朝向表任取一个，如果两个同时设定，则软件将采用“建筑朝向表”来进行规范。在进行【窗报批表】等操作时，表格中将显示被分析建筑窗户所对应的建筑朝向表中朝向范围的说明。
平面扫掠角在一定程度上反映了日照质量，对于东西向有日照要求的建筑，平面扫掠角的示意如下：
由外墙外表面左下角窗洞边缘至外墙内表面右上角窗洞边缘连接入射光线，可以看出此入射光线与外墙面夹角为光线通过窗洞射入室内的最小临界角度，小于此角度时入射光线将照射于窗洞两端的立墙上，无法射入室内。当入射光线夹角大于此角度时光线均可以照入室内，且此角度越接近90度光线越能完全进入，获得日照的效果越好。对于扫掠角的设置可以根据建筑朝向、建筑墙体和窗户形式来确定，以北京市为例，参考的数值如下：
38.辅助分析时对建设前不满足标准的窗户选择“保持现状”或“不再考虑”时，分析结
果的区别是什么？
答：对于建设前不满足标准的窗户，如果选取了“保持现状”，在统计的分析结果中的“建设后增加的不满足日照要求”的窗户中将包括以前不满足现在仍然不满足要求的窗户。如果选择“不再考虑”，则在建筑设后不再考虑其他建筑对他的影响，在建设后增加的窗户中也不再进行统计。
39.为什么建筑南面的窗户计算出来的日照时间总是0，但是前面并没有遮挡物，是什么原
因？
答：原因有以下三种：
①窗户在布置时，窗户的编号如果在建筑里面，那么窗户一定是布反，应及时纠正。
②手工复制窗户时，如果窗户的中线布置在墙线中心以内，则软件会认为窗户布在墙里，因此计算结果为0。
③图面单位是毫米，当墙线非水平，有较小角度，布出来的窗户有时在墙内。解决方法：将图形缩放为米后，再布置窗户即可。
40.问题1：为什么窗日照时间有时少于沿面分析、沿线分析、单点分析的结果？
问题2：沿线分析和单点分析的结果与窗报批表等不一致，是什么原因？
答：在确保分析时采用的日照标准一致，所选的遮挡建筑一致的前提下，从以下内容来理解窗日照时间和沿面、沿线、单点分析之间的关系。因为各类辅助分析（沿面、沿线和单点分析）工具提供大范围粗粒度的日照分析，主要起到了解日照总体分布情况的作用，而窗日照的计算规则要比辅助分析严格，例如：满窗日照要求窗户左右下角点日照时间的交集部分为最终的窗日照结果，而沿面分析、沿线分析和单点分析只是单点的日照。
注意：由于分析方法的自身的精细程度和方式，通常情况下日照时间的变化规律如下：
平面分析 > 立面分析 > 沿线分析 > 窗户分析
左侧的计算范围广但是比较粗略，右侧的计算范围较小但是更接近实际情况。例如平面分析存在网格横竖向间距的设置，满窗户分析要考虑左右两点的公共日照时间，窗户、沿线和立面分析要考虑最小墙面光线夹角等因素。无论是哪种分析方式，在了解其原理之后都可以用日照圆锥（即【绘圆锥面】功能）来详细检验和查找区别。
41.为什么立面分析和平面分析的等时线常有轻微错位现象，不能准确连接在一起？
答：这两种分析都是按照网格精度取点计算，因此精度受到网格密度的制约；另外由于建筑物形状各异，立面分析和平面分析的网格并不是恰好对齐；立面分析需要考虑到最小扫掠角，因此计算时间可能略少于同一位置的平面分析时间。
如果把平面分析和立面分析的网格设置的更小(200mm)，可看到两者的等时线比较接近。前
提是最小扫掠角设置为0。
《道路勘测设计》 1.我国综合运输系统由那几种运输方式组成。 铁路，道路，水云，航空，管道 2.我国道路建设存在哪些问题。 1）公路数量少，网路化低 2）质量差，等级低 3）公路测设和施工技术水平低 4）交通及运输经营管理技术落后 3.我国道路分为哪几类。 1）高速公路，一级，，，二级，，，三级，，，四级 4.道路主要由哪些部分组成。 1）结构物和线形 5.公路分为哪些等级。 1）国道，省道，县道，乡道 7.城市道路规划红线。 规划的城市道路路幅的边界线，任何建筑物、构筑物不得越过道路红线。 8.城市道路网结构形式。 方格网式，环形放射式，自由式，混合式 9.道路勘测设计的依据。 《公标路工程技术准》《公路路线设计规范》《城市道路设计规范》 10.基本通行能力,可通行能力,设计通行能力。 基本通行能力：理想条件下，四级服务水平时一个车道或车道的某一路段可以通过小客车的最大数 可通行能力：考虑了影响通行能力的诸多因素后，对基本通行能力修正后的通行力 设计通行能力：道路交通的运行状态保持在某一服务水平，单位时间某一段通过的最大车辆数 11.设计交通量,设计小时交通量。 设计交通量：拟建道路到预测年限时所到达的年平均日交通量 设计小时交通量：你见道路到预测年限时所达到的年平均小时交通量
12.什么是平面曲线三要素？ 直线，圆曲线，缓和曲线 13.直线道路最小长度有什么规定？ 同向曲线间不小于6V，反向不小于2V 14.圆曲线、平曲线的半径如何确定？ 15.圆曲线最小半径有哪几类？分别如何计算？ 极限最小半径，标准规定在规定的最小半径时，取ih=6%~8%,摩阻系数=0.1~0.16 一般最小半径， 不设超高的最小半径。 16.圆曲线最大半径如何规定？ 在条件许可时，争取选用不设超高的圆曲线半径。 在一般情况下，宜采用极限最小半径的4-8倍或超高横坡度为2%-4%的圆曲线半径 当地形条件受到限制时，曲线半径应尽量大于或接近于一般最小半径。 在自然条件特殊困难或受其他条件严格限制而不得已时，方可采用圆曲线的极限最小半径。 《规范》规定圆曲线的最大半径不宜超过10000m 17.作为缓和曲线的曲线类型主要有哪几种？ 如回旋曲线、三次抛物线、双纽线、多心复曲线 18.回旋线的公式是什么？各参数的意义是什么？ 其基本公式是：rl=A的2次方。r是回旋线上某点的曲率半径，l回旋线上其点到远点的曲线长，A是回旋线参数 19.带缓和曲线的平曲线的几何要素，各自代表的含义。 20.缓和曲线长度如何确定？ 21.行车视距有哪几种？ 停车视距，会车视距，超车视距。 22.停车视距的计算方法。 停车视距=反应距离+制动距离+安全距离 23.什么是路线纵断面？
鸿业市政道路设计操作步骤 一、地形处理： →自然等高线→快速转化 →自然等高线→离散 →自然标高离散点→文本定义 可能存在多余的点，则：自然标高离散点→标高检查：选择要检查的点 （ALL ），输入最小和最大标高→开始检查。可以逐个或全部删除。 二、场地土方优化： →定义土方边界：（绘制土方网格外包罗线，必须闭合） →网络划分（绘制网格）：首先选择网格区域，输入区域编号，点取划分网络的基点（该点位置不影响计算结果），输入间距。 →网格处理：（处理完方可计算，同时形成一系列的资料点） →角点标高（用以定义各网格交叉点的自然标高及设计地面标高）→标高定义方式：由离散点计算→选点→框选 →土方优化：选择土方优化计算（根据优化结果定义区域内各点的设计标高，黄线为零线）→土方标高：框选 →边坡计算：输入填挖方边坡坡度，框选土方区域的边界。（自动计算边坡土方量，并绘制边坡示坡线，相邻边坡自动生成土方系统表 →土方断面：用来绘制土方网络区域的断面图（可做任意方 向的转轴剖）
三、平面设计：先绘制好倒线（定线），再进行平曲线设计 →导线法线型设计→基本型缓和曲线设计。步骤：1 动态设计→缓和段：LS 控制方式：R+LSR；2基本参数→输入转角半径R ，缓和曲线长LS →桩号→定义桩号（选择需要转化的中心线，点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号） →线转道路：（选择需要转化的中心线，板块类型，输入道路名称） →纵断：→地形图提取自然标高（提取出中心线处的自然标高），修改提取标高 后保存文件！ →横断：→地形图提取自然标高（按照指定的宽度提取横断自然标高，修改提取 范围）提取标高，保存文件 →工具：→图层控制→关闭选中的 →超高架宽设计（计算前先确定断面形式，定义板块是否加宽，保存横断面形式。）→单弯道设置→计算。计算后生成加宽文件，超高文件，超高图文件。 →平面规范检查（平面线型是否满足规范要求）→从图面→查看结果 →道路绘制（选中交叉处理，绘制道路） →标注：→平曲线参数标注 →道宽自动标注 渠化：→右转车道 →港湾停靠站 →工具：→图层控制→所有图层打开 →平面：→自动截图→生成截图桩号→截图
关于日照分析问题的一点探讨 2010年12月17日 一、日照分析及有关概念 二、有关法律、法规和部门规章 三、相关规范 四、其它有关要求 五、日照分析报告 六、正在拟订的国家标准《建筑日照参数标准》 七、常见的建筑日照计算报告内容 八、计算实例 九、问题与建议 一、日照分析及有关概念 1、日照分析 日照分析是指利用日照分析相关软件，建立完整的地球与太阳数学模型，从几何和光学的角度利用计算机进行大量的数学计算，解决物体的阴影和影响的关系，以此准确地分析出任意地点、任意时间的任意建筑物的细部状况，对建筑群体间相互影响进行分析，以求更加科学合理地安排建筑物的位臵，为居住区创造出更加舒适的环境。简单地讲，是指利用计算机分析软件，根据国家标准对有日照要求的拟建、在建、或已建的建筑、组团绿地、托儿所和幼儿园活动场地模拟其在规定的日照标准日（大寒日或冬至日）的日照情况，分析计算其相关的量化指标。 根据日照分析结果编制的《日照分析报告》，作为规划管理部门审核修建性详细规划、建设工程规划设计方案的依据之一。 2、日照的作用：日照就是物体表面被阳光直接照射的现象。建筑日照就是阳光直接照射到建筑地段、建筑围护结构表面和房间内部的现象。阳光照射能引起动植物的各种光生物学反应，能促进生物机体的新陈代谢。阳光中紫外线能预防和治疗感冒、佝偻病、支气管炎等疾病。阳光中含有大量的红外线，冬季照射室内，所产生的辐射热能提高室温，有良好的取暖和干燥作用。日照对建筑物的造型艺术也有一定的影响，适当的阴影能增强建筑物的立体感。因此，必须争取适当的建筑日照。 经过大量的研究发现，日照在生活居住建筑中表现出以下三大作用:杀菌、提高室内温度、刺激大脑头皮，以达到让人愉悦。 3、日照标准 (1)《民用建筑设计通则》（国家标准，编号为GB 50352一2005），其2．0．13 ：日照标准（insolation standards）指“根据建筑物所处的气候区、城市大小和建筑物的使用性质确定的，在规定的日照标准日(冬至日或大寒日)的有效日照时间范围内，以底层窗台面为计算起点的建筑外窗获得的日照时间”。 (2)按照国家标准《城市规划基本术语标准》（GB/T50280-98）5.0.16，日照标准指：“根据各地区的气候条件和居住卫生要求确定的，居住建筑正面向阳房间在规定的日照标准日获得的日照量，是编制居住区规划确定居住建筑间距的主要依据”。 4、我国日照研究历史
天正日照分析流程 完美解密 天正日照TSUN7.5分析流程 一：天正日照7.5简介： TSun为规划主管部门、建筑规划及房地产开发等部门提供了科学实用的日照定量、定性分析工具。开发过程研究了国家和地方相关的日照计算规则，分析方法满足全国各地不同日照分析计算标准的要求。通过日照分析标准设置功能全面解决不同建筑气候区域内日照分析问题，并针对各地不同要求提供满足规划主管部门审批的分析结果。 二：日照基本规定： 1、住宅日照标准应符合 1：住宅建筑日照标准 ②底层窗台面是指距室内地平0.9m高的外墙位置。 2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其中宜有二个获得日照。居住空间是指卧室、起居室（厅）。（《住宅设计规范》（GB 50096-1999）(2003年版)第 3、在原设计建筑外增加任何设施不应使相邻住宅原有标准降低。（《城市居住区规划设计规范》（GB50180-93）（2002年版）第 4、旧区改建的项目内新建住宅日照标准可酌情降低，但不应低于大寒日日照1小时标准。（《城市居住区规划设计规范》GB50180-93）（2002年版）第 5、宿舍半数以上的居室，应能获得同住宅居住空间相同的日照标准。（《宿舍建
筑设计规范》（JGJ 36-2005）第 6、老年人居住用房冬至日满窗日照不宜小于2小时的日照标准。（《老年人居住建筑设计标准》（GB/T 50340-2003）第 7、残疾人住宅的卧室、起居室应能获得冬至日日照不少于2小时的日照标准。（《民用建筑设计通则》（GB50352-2005）第 8、托儿所、幼儿园生活用房应满足冬至日底层满窗日照不少于3小时的要求（《托儿所、幼儿园建筑设计规范》（JGJ 39-87）第，其活动场地应有不少于1/2的活动面积在标准的建筑日照阴影线之外（《城市居住区规划设计规范》（GB50180-93）（2002年版）附表99-86）第 9、医院病房楼应满足冬至日日照不低于2小时的日照标准（《城市居住区规划设计规范》（GB50180-93）（2002年版）附表 10、疗养院半数以上的疗养室应能获得冬至日不小于2小时的日照标准。（《民用建筑设计通则》（GB50352-2005）第 11、居住区（含小区与组团）内的组团绿地应满足有不少于1/3的绿地面积在标准的建筑日照阴影线范围之外。（《城市居住区规划设计规范》（GB50180-93）（2002年版）第 满足上述日照要求即视为日照符合国家标准。 三：分析流程： 1：设置-日照设置： 绘图单位：米或者毫米为单位都可。 地点：选择日照分析的区域。 标注当前设置如下： 当前标准：下拉菜单-配置管理器出现‘日照分析标准’如下设置：有效日照设置、累计方法、日照窗分析、时间设置。根据不同地区的日照要求，设置不同的日照分析标准。 日照窗分析设置中：如图： 满窗日照分析：当某一时刻A和B两点同时有阳光直射，即认定这一时刻整个窗户有有效日照。
一、原始地形图等高线的离散三维化（原始地形图中的等高线标高已定义－电原始地形图等高线的离散三维化，电子版地形常用形式）1、地形→自然等高线→快速转换→用小框选中等高线→选择对象（all）回车确认完成；2、地形→自然等高线→离散→离散点间距10m（默认即可）回车确认完成；3、地形→自然标高离散点→文本定义（ZRD_TXTDEF）→选择表示高程的文字回车确认完成文本定义（）功能：矢量化地形图中的自然标高文字自动辨别，并结合文本的定位方式转化为软件可识别的离散点的自然标高。 4 地形→自然标高离散点→标高检查（对于快速转化得到的离散点，有时可能还存在一些多余点如坐标值等也被误转化，可用此命令检查图面上有无自然标高突变点,将标高超出控制范围的点剔除）；5、工具→图层控制→冻结选中图层（冻结离散的无数方格，否则图面太乱） 注：选择对象时需选择两次1）选择文本（可以框选）选择文本（可以框选）2）命令中输入all 3）再次选择文本4）回车确认，出现请输入最小控制标高: 输入离散点最小控制标高回车确认，出现请输入最小控制标高: 请输入最大控制标高: 请输入最大控制标高: 输入离散点最大控制标高注：1.对图中等高线很少，有很多高程数据点的时候，1.对图中等高线很少，有很多高程数据点的时候，对图中等高线很少文本定义（1）地形→自然标高离散点→文本定义（ZRD_TXTDEF）→选择表示高程的文字回车确认完成即） 可2）有的时候图层数字不认需要逐点输入。
二、道路设计道路设计先要绘制好导线步骤先要绘制好导线步骤 1.根据地形变化情况，先在地形图上画出道路交点大概位置（用醒目圆表示）； 2. 平面→自动定线→图面提取（选中刚才定的道路交点圆）→命令行输入（S）→逐个捕 捉道路交点圆→保存文件→绘制得到的线为导线 1 （一）平面设计（导线法线形设计）注：先要绘制好导线 1、平面→导线法线性设计；注：可以先进行动态设计，拖动；然后输入具体参数。可以先进行动态设计，拖动；然后输入具体参数。 2、平面→桩号→定义桩号（选择定义好的中心线或选择好中线，输入ALL）注意注意：只能在程注意序可以识别的中心线上才能定义桩号。 3、平面→桩号→自动标注桩号； 4、平面→平面线性检查→从图面提取→检查→查看出现TXT 文本； 5、平面→线转道路；（主要针对城市道路板块类型，公路只要给出边线即可） 6、平面→桩号→定义主桩号→； 7、平面→超高加宽设计→横断面设计→选择标准横断面类型→保存→退出横断面界面→单弯 道设置→保存→计算→退出； 8、有桥涵情况：编辑→辅助设施→道路桥涵； 9、交叉口处理：平面→道路绘制→选择交叉处理； 10、标注→路宽自动标注（交互标注等）；
2014交通土建工程，公路设计毕业设计答辩应掌握的知识要领 一、答辩时主要介绍 项目简介：起止点，控制点，影响道路设计的社会及自然因素 如何做：完成毕业设计步骤和过程，如果用软件设计，软件演示一遍 二、应掌握的问题 （一）设计标准 1、什么叫高速公路？ 答：高速公路指能适应年平均昼夜小客车交通量为25000辆以上、专供汽车分道高速行驶、并全部控制出入的公路。 2、如何确定公路等级？ 答：根据公路网的规划，从全局出发，按照公路的使用任务、功能和远景交通量综合确定。 3、什么叫远景设计年限？ 答：设计远期所能控制的时间期限。 4、如何确定设计车速？ 答：设计车速是由道路等级和公路路线设计规范确定。 5、年平均日交通量？ 答：指的是全年的日交通量观测结果的平均值。 6、什么叫道路通行能力？ 答：是指道路上某一点某一车道或某一断面处，单位时间内可能通过的最大交通实体（车辆或行人）数。 7、什么叫设计小时交通量？ 答：指的是根据交通量预测所选定的作为道路设计依据的小时交通量。 （二）平曲线设计 1、路线的平面？ 答：路线在水平面上的投影。 2、平面线形三要素 答：直线、圆曲线、缓和曲线 3、为什么要限制直线的最大长度，直线的最大长度是多少？举例说明 答：因为直线太长易使驾驶员感到单调疲倦，容易发生超车超速的现象从而造成交通事故，我国并没有统一的规定，通常最大长度是不超过20倍的设计车速。 4、如果采用较长直线，应注意的问题是什么？ 答：直线上纵坡不宜过大，长直线与半径凹凸竖曲线组合为宜。 5、为什么要限制最小直线长度？ 答：考虑到线性的连贯以及驾驶的方便。 6、如何确定圆曲线半径？ 答：地形，地物允许的情况下优先选用大于或者等于不设超高的最小半径；一般情况下采用极限最小曲线半径的4-8倍或者超高为2%-4%的圆曲线半径；地形条件受限时采用大于或者接近一般最小半径的圆曲线半径；自然条件特殊或有其他严格限制条件时可采用极限最小半径；圆曲线半径最大半径不宜超过10000米。 7、为什么要限制圆曲线最小半径？ 答：汽车在小半径圆曲线内侧行驶时，视距较差，视线易受路堑边坡或其他障碍物影响从而造成交通事故，因而需要限制其最小半径。
目录 一、安装问题 (2) 二、基础知识 (3) 三、参数设置 (4) 四、建筑建模 (4) 五、日照分析 (5)
一、安装问题 1.软件安装完成后，启动软件总是提示输入授权号。这是怎么回事？ 答：这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，安装时根据软件版本类型选择单机版或网络版。 试用版：如果您想试用鸿业软件，请选择此项。 单机版：如果您购买了鸿业的单机版软件，具有单机加密锁，请选择此项。 网络版：如果您所在单位购买了鸿业的网络版软件，具有网络加密锁，请选择此项。 2.在使用软件时提示“ADO创建失败”或“数据库连接失败”等此类的数据库问题时，可按照下列步骤解决。 答：这现象应该是操作系统中自带的数据库连接库版本太旧了，安装一个新的数据库组件就可以了。 ①请下载ado 并安装 ②提示“数据库连接失败”根据自己的操作系统版本下载相应的Jet4 sp8版本并安装，或下载安装Windows的MDAC (Microsoft Data Access Components 2.8) 数据库组件包。 3.关于安装时提示：“安装程序启动引擎失败，不支持此接口” 答：遇到此种现象可按以下方法解决： 方法1：您机器上安装过迷你版的acd看图工具，把迷你版的ACD看图工具卸载，然后重装日照分析软件就可以了。 方法2：您机器的 install shield组件损坏， install shield是操作系统中负责安装软件用的组件。有可能和系统中同时开的程序有关系，比如杀毒软件、词霸之类的，它们有的时候会影响 install shield的正常运行。关掉它们，再安装鸿业日照分析软件。 方法3：如果您安装的过程中出现错误，请使用windows中“任务管理器”查看是否有Ikernel.exe 这个进程存在，如果存在而且此时您确认没有安装程序在运行，您可以结束这个进程后再进行日照分析软件安装。 方法4：清理干净系统和您系统账户下的 Temp 目录。例如：您系统安装在C盘，windows 目录是 winnt ，那么您的系统 Temp 目录是：c:\winnt\temp ，如果您是以“test-user”的账户登陆的，您的个人 Temp 目录是：C:\Documents and Settings\test-user\Local Settings\Temp。请您清理完以上2个目录（删除所有目录内文件）再进行日照分析软件安装。 方法5：删除目录： Program Files\Common Files\InstallShield 以后再进行日照分析软件安装。 方法6：删除目录： Program Files\Common Files\InstallShield\Engine 以后再进行日照分析软件安装。 方法7：如果正确操作了以上办法后还是不行的话，那就说明 Install Shield组件确实是损坏了，这时建议重新安装操作系统。 4.软件安装以后，双击图标以后出现提示“创建套接字错误！”，不能进入软件该如何解决？ 答：这种情况一般是由于Tcp/ip协议没有正确配置引起的，例如：没有安装Tcp/ip协议、
天正日照分析 详解 天正日照分析流程
一：天正日照简介： TSun为规划主管部门、建筑规划及房地产开发等部门提供了科学实用的日照定量、定性分析工具。开发过程研究了国家和地方相关的日照计算规则，分析方法满足全国各地不同日照分析计算标准的要求。通过日照分析标准设置功能全面解决不同建筑气候区域内日照分析问题，并针对各地不同要求提供满足规划主管部门审批的分析结果。 二：日照基本规定： 1、住宅日照标准应符合的规定。（《城市居住区规划设计规范》（GB50180-93）（2002年版）第条规定） 1：住宅建筑日照标准 ②底层窗台面是指距室内地平高的外墙位置。 2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其中宜有二个获得日照。居住空间是指卧室、起居室（厅）。（《住宅设计规范》（GB 50096-1999）(2003年版)第条规定） 3、在原设计建筑外增加任何设施不应使相邻住宅原有标准降低。（《城市居住区规划设计规范》（GB50180-93）（2002年版）第条规定） 4、旧区改建的项目内新建住宅日照标准可酌情降低，但不应低于大寒日日照1小时标准。（《城市居住区规划设计规范》GB50180-93）（2002年版）第条规定） 5、宿舍半数以上的居室，应能获得同住宅居住空间相同的日照标准。（《宿舍建筑设计规范》（JGJ 36-2005）第条规定） 6、老年人居住用房冬至日满窗日照不宜小于2小时的日照标准。（《老年人居住建筑设计标准》（GB/T 50340-2003）第规定） 7、残疾人住宅的卧室、起居室应能获得冬至日日照不少于2小时的日照标准。

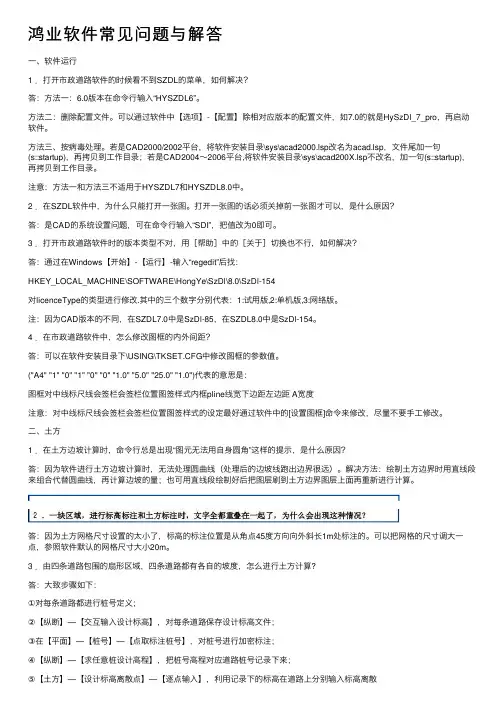

鸿业道路软件常见问题 与解答更新版 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
目录 一、软件运行 (3) 二、土方 (3) 三、平面 (4) 四、纵断 (6) 五、横断 (7) 六、交叉口设计 (12) 七、其他 (13) 一、软件运行 1．打开市政道路软件的时候看不到SZDL的菜单，如何解决 答：方法一：版本在命令行输入“HYSZDL6”。 方法二：删除配置文件。可以通过软件中【选项】-【配置】除相对应版本的配置文件，如的就是HySzDl_7_pro，再启动软件。 方法三、按病毒处理。若是CAD2000/2002平台，将软件安装目录\sys\改名为，文件尾加一句(s::startup)，再拷贝到工作目录；若是CAD2004～2006平台,将软件安装目录\sys\不改名，加一句(s::startup)，再拷贝到工作目 录。 注意：方法一和方法三不适用于HYSZDL7和中。 2．在SZDL软件中，为什么只能打开一张图。打开一张图的话必须关掉前一张图才可以，是什么原因 答：是CAD的系统设置问题，可在命令行输入“SDI”，把值改为0即可。 3．打开市政道路软件时的版本类型不对，用［帮助］中的［关于］切换也不行，如何解决 答：通过在Windows【开始】-【运行】-输入“regedit”后找： HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\\SzDl-154 对licenceType的类型进行修改.其中的三个数字分别代表：1:试用版,2:单机版,3:网络版。 注：因为CAD版本的不同，在中是SzDl-85，在中是SzDl- 154。 4．在市政道路软件中，怎么修改图框的内外间距？
鸿业市政道路设计软件使用步骤 一、新建工程 打开“设置”，选“新建工程”，在对话框中输入工程名(比如ddd)，然后确定，左侧界面出现一个ddd名工程的文件夹,下含有图形文件、纵断面自然标高文件、纵断面设计标高文件、横断面自然标高文、超高文件等的文件目录。 二、平面设计 （自动选线）画线导线法设计（基本型缓和曲线) （如果出现所选直线不在同一平面，按Ctrl+1后选中直线，修改直线特性中所有Z坐标为0，再按Ctrl+1退出特性编辑即可）中心线定义（回车，框选，回车，线变黄）桩号定义（框选，中线成红线）自动标注桩号（如果出现桩号不显示数字，单机左上方设置—综合设置—全局文字样式设置，修改SHX字体为txt.shx，大字体为hztxt.shx,单击确定即可）修改道路信息线转道路定义主桩号，动裁图（模型，） 超高加宽设计出一个对话框选单弯道设计出一个超高加宽设置表对话框，里面有设计路线的所有弯道，可进行各弯道的超高方式、超高渐变率、加宽发生、缓和段长度等设置，还可进行规范查询确定上述各值，最后保存。 三、地形（地形标高处理，如输入纵断和横断高程可不用此项） 自然标高离散点文本定义按下对话栏指示：任选图中一高程点框选整个图幅 四、横断面设计 标准土方断面定义边坡定义地形图提取自然标高横断面出图设置 或标准土方断面边坡定义逐桩输入自然标高（下面对话框出现，选择已定义桩号的道路中线，选择后出现一个横断面数据编辑器的页面，在里面可输入各桩号的平距和高程，可选择绝对高程、相对中桩高程或相对前点高程，输入时如点数不够，可回车加点。）横断面出图设置 五、纵断面设计 由横断面文件转换自然标高纵断面设计 或由纵断交互输入自然标高纵断面设计 点纵断面设计出现在屏幕上方一个“纵断面设计”的对话菜单，可进行绘制草图、动态拉坡、竖曲线设计、存盘等设计内容。 六、回到横断面设计 横断面计算绘图出现在屏幕中间一个“横断面计算绘图”的对话菜单，可进行出图设置、计算、绘图等设计内容。 七、表类 在表类下拉菜单中可进行平曲线表、逐桩坐标表、土方计算表、路基设计表（出现超高文件不存在等待，不要按回车）、路基土石方计表的的CAD输出。

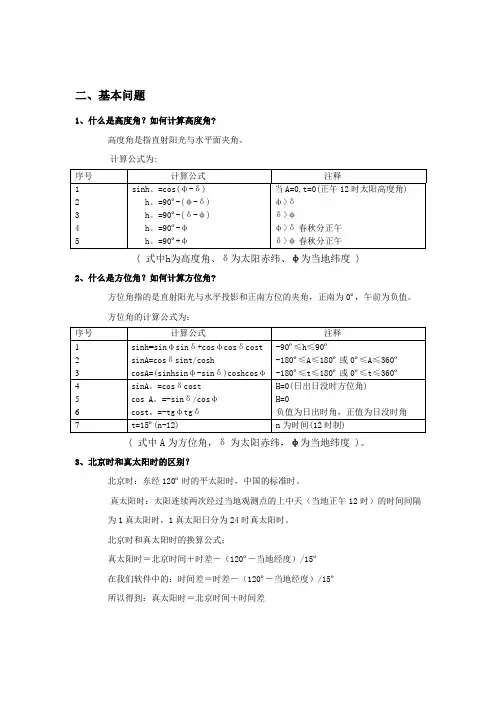

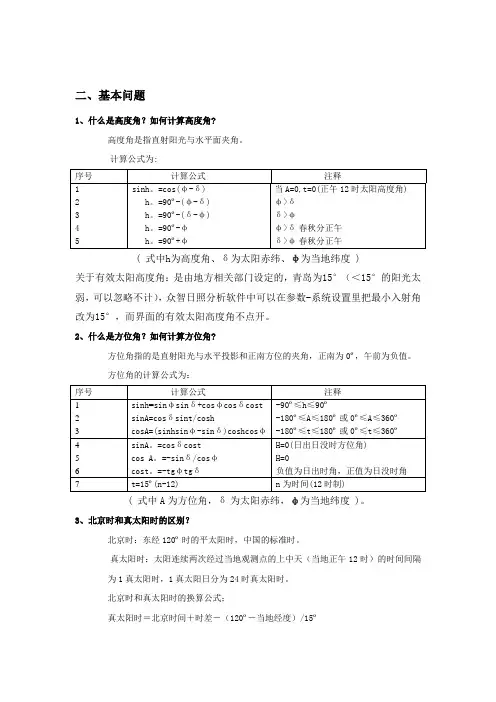

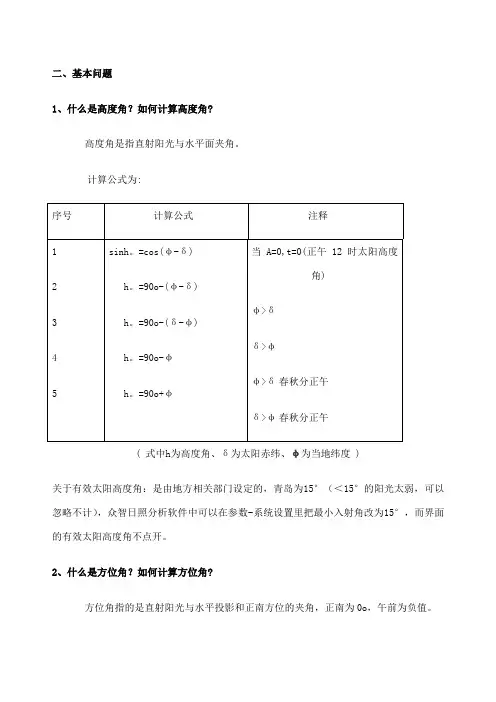

二、基本问题 1、什么是高度角？如何计算高度角? 高度角是指直射阳光与水平面夹角。 计算公式为: ( 式中h为高度角、δ为太阳赤纬、φ为当地纬度 ) 关于有效太阳高度角：是由地方相关部门设定的，青岛为15°（＜15°的阳光太弱，可以忽略不计），众智日照分析软件中可以在参数-系统设置里把最小入射角改为15°，而界面的有效太阳高度角不点开。 2、什么是方位角？如何计算方位角? 方位角指的是直射阳光与水平投影和正南方位的夹角，正南为0o，午前为负值。 方位角的计算公式为： ( 式中A为方位角，δ为太阳赤纬，φ为当地纬度 )。 3、北京时和真太阳时的区别？ 北京时：东经120o时的平太阳时，中国的标准时。 真太阳时：太阳连续两次经过当地观测点的上中天（当地正午12时）的时间间隔为1真太阳时，1真太阳日分为24时真太阳时。 北京时和真太阳时的换算公式； 真太阳时＝北京时间＋时差－（120o－当地经度）/15o
