施耐德电动机断路器GV2-PM20C 产品详情 品牌：Schneider/施耐德型号：GV2-PM20C 极数：3P 额定频率：50/60（Hz）额定绝缘电压：660（V）脱扣器电流：13-18（A） 产品认证：CCC 安装方式：固定式速度：快速型 灭弧介质：空气式结构：塑壳式操作方式：储能操作 高标准：符合IEC60947-2和IEC60947-4-1标准的要求 功能齐全：具有隔离、短路保护、过载保护、缺相保护和直接控制功能；具有欠压脱扣、分励脱扣、故障显示、测试等辅助功能；IP55外壳，具有双重绝缘、防水、防尘等功能；门控旋钮 ，具有断电开门、ON/OFF可以锁定等功能. 应用范围：电动机直接起动、直接控制。短路＋热过载保护。需要实现一类、二类配合的应用场合 参数说明：温度补偿的环境温度：-20 - +60℃额定工作电压：690V 整定电流范围：0.1-32A脱扣 等级：10A(符合IEC60947-4-1) 使用类别：A(符合IEC60947-2) AC-3(符合IEC60947 -4-1) 高分断能力：分断能力高达10-100kA。长寿命：电寿命高达10×104次，是普通断 路器寿命的5-10倍 应用范围：电动机直接起动、直接控制。短路＋热过载保护电动机断路器自行运作可手动控制（可通过按钮控制或旋钮控制），连接接触器时可远程控制；电动机的保护由集成热继-电磁设备的断 路器提供；所有带电部件均已防护，无法由前面板直接由手指触摸；具有分励脱扣模块，该 元件的断开可采用远程控制；开放安装式和封闭式电动机断路器的操控器均可使用3个挂锁锁 定在“N/C”位置。 GV2系列电动机保护断路器主要用于交流50HZ/60HZ，额定工作电压660V，额定工作电流0.1A-63A 的电路中，作为三相电动机的过载、短路、断相、堵转和三相不平衡保护及其不频繁起动之用，也 可在配电网络中作线路的电源开关用做电气设备的过载和短路保护之用。。断路器采用采用模块设计． 外形美观．体积小．内置热继电器．功能性强．通用性好。能方便地加装辅助触头、报警触头、欠电 压脱扣器和分励脱扣器等附件。电动机断路器均为3极热磁断路器，专为电动机的控制和保护而设计，符合IEC 60947-2 标准。功能齐全：具有隔离、短路保护、过载保护、缺相保护和直接控制功能；具 有欠压脱扣、分励脱扣、故障显示、测试等辅助功能；IP55外壳，具有双重绝缘、防水、防尘等功能；门控旋钮，具有断电开门、ON/OFF可以锁定等功能．
电机功率与电流关系、电缆选型，接触器，断路器的选择 一、功率与电流的关系 常用的三相异步电机一般有两种接法，一种是星形一种是角形。除较小的电机外，多数是三角形，我们就说三角形的，如果是一台380V供电的7.5KW 的三相异步电机，那么它的额定每相工作电流约是15A。实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。通过公式的方法算出，结果比较接近。 二、根据电流选电缆 工作中怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。例如：要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，可取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择6平方的。
三、如何给电机电机配线，选用断路器，选热继电器？ 如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器？ 实用口诀： 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 举例说明： 一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 1、断路器的选择：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。 2、电缆的选择：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方。 3、交流接触器的选择：根据电机功率选择合适大小就行，1.5-2.5倍,还要注意辅助触点的匹配，不要到时候买回来辅助触点不够用。交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。 4、热继电器的范围：其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
电动机软启动器和断路器的选择 三相电流=功率/1.7321*电压*功率因素（按0.8~0.9） 电流=功率/1.7321*电压*功率因素,电机一般取0.85. 即 22/(0.38*1.732*0.85)≈39.33A,如果考虑效率(即电动机实际输出功率有22kW), 一般再取0.9的系数,即39.33/0.9=43.7A。所以在没有太准确要求的场合，一般电机电流即按2倍功率数。 软启动和功率没有必然关系，软启动主要是体现设备运行环境的优劣。 电机的启动方法比较； 1、用变频器软起最好，启动电流最小，运行中根据需要调速，启动和运行中都节约电能，可以延长设备的使用寿命，是现代提倡的启动方法。缺点是维护复杂，技术含量高，一次性投资大。 2、用星三角启动次之，启动电流中等，运行不节约电能，是以前和现在都是常用的方法。 3、直接启动没有维修量，不花经济，但需要一定的条件：1.由于电动机直接启动电流是正常运行的5倍，供应这台电动机的变压器容量必须要有电动机容量的5倍以上，变压器小了，强大的启动电流将使变压器电压严重下降影响它人使用，自己的电动机加长启动时间，使电动机发热烧毁或不能启动。2.供应这台电动机的线路不能偏长、导线截面积不能偏小，否则，强大的启动电流导线电压严重下降加长电动机启动时间，使电动机发热烧毁或不能启动。3、启动必须用接触器、空气开关、铁壳开关等有储能功能的开关，不能使用胶木闸刀等直接用人力开合的开关，速度慢了容易引起弧光短路。满足以上三个条件，可以直接控制。 恩···这个原理是控制降压启动器，就是设定电流或者电压，到达设定电压或电流后，然后旁路吸合，启动器断开····全压运行···在选型上可以随便点，在功率选择上，要稍高，楼上那个 1.2-1.5倍还是可以的，你的37KW选择45左右就好··也不用太高·· 在星三角起动中30KW的电动应选多大的主接触器,星点用的又是多大,是CJ20-100A的好还是CJ20-160A的好.前题是经济实会耐用.
关于电动机保护断路器的整定及使用方法 摘要：断路器是配电系统中最重要的主要保护电器，它的功能比较完善，一般情况下他的主要作用是作为短路、过载、接地故障、失压以及欠电压保护。在实际中，使用断路器来保护电动机要特别注意断路器的保护整定以及使用方法，本文对此进行了研究分析，以供同仁参考。 关键词：电动机；断路器；整定；使用方法 一般的，断路器可以用来分配电能，可以不频繁地启动异步电动机，对电源线路以及电动机等实行实时保护，一旦它们发生严重的过载或者短路及欠压等情况时能够自动切断电路，这样一来其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。 一、电动机保护用的断路器的选配原则 根据不同的实际需要，断路器可以配备不同的继电器或者脱扣器。在装置中脱扣器是必要的组成部分，而继电器，则是通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。 在实际中，断路器是由脱扣器来帮助完成它的保护功能。一般的，标明低压断路器电流特性的参数很多，很容易就分不清楚。在实际中设计文件时，一般在标明断路器的电流值的时候，如果不说明电流值的意义，那么这样就会给定货造成一定的混乱。因此在实际中，完整准确的选择断路器，准确清楚地标明断路器的各个电流参数值是很有必要的。 此外，在使用断路器来保护电动机时，必须要注意电动机的几个方面：首先是它要具有一定的过载能力，然后是起动电流通常是额定电流的几倍，甚至在可逆运行或者反接制动时可达十几倍。因此，为了保证电动机能够有效的运行并启动，在选择断路器时应遵循以下原则： （1）要根据电动机的额定电流来确定断路器的长延时动作电流整定值。（2）断路器的6倍长延时动作电流整定值的可返回时间要长于电动机的实际起动时间。（3）断路器的瞬时动作电流整定值：笼型电动机应为8～15 倍脱扣器额定电流；绕线型电动机应为3～6倍脱扣器额定电流。当然，对于需要频繁起动的电动机，如果断相运行机率不高或者有断相保护装置，采用熔断器与磁力起动器结合的方式来控制和保护，也是比较合适的，因为这种保护方式便于远距离控制。断路器的一般选用原则为：断路器额定电流≥负载工作电流；断路器额定电压≥电源和负载的额定电压；断路器脱扣器额定电流≥负载工作电流；断路器极限通断能力≥电路最大短路电流；线路末端单相对地短路电流/断路器瞬时（或短路时）脱扣器整定电流≥1.25；断路器欠电压脱扣器额定电压=线路额定电压。
电机如何配线？选用断路器，热继电器？ 如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A， 2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， 3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。 4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。 断路器继电器电机配线 电机如何配线？ （1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。 （2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量） （3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量） （4）120平方以上的大电缆的电流密度要更低一些， 断路器： （1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。 热继电器？热继电器的整定值是电机额定电流是1.1倍。 交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。
电机如何配线?选用断路器,热继电器. 让我们一起来了解如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器。 我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格, 我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单 的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规 格的依据了。方法是，我们常用的三相异步电机一般有两种接法，一种是星形 一种是角形。除较小的电机外，多数是角形，我们就说角形的，如果是一台 380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆 线了。如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工 作电流约是8A。可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。你可以通过公式的方法算算，结果是比较接近的。 下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯 电缆。我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定 电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其 中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。 其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗 的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要 工作在额定功率附近，那只能选择10平方的电缆了。 如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电 器口诀： 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。
浅谈断路器在低压配电线路保护与电动机保护回路中的区别与应用 摘要：断路器因具有遥控功能（带电动操作）、完善的保护功能，调整方便（智能型）、故障断开后可以恢复等诸多优点而被广泛应用。本文阐述低压配电线路与电动机回路中低压断路器的应用与选择。 关键词：断路器配电线路保护电动机保护过负荷保护短路保护 为了正确选择和整定断路器的参数，首先要了解断路器的主要性能，同时要熟知国家规范--《低压配电设计规范》（GB50054-2011）、《通用用电设备配电设计规范》（GB50055-2011）的有关规定，进一步知道低压配电线路与电动机回路的保护及对断路器的要求。 一低压断路器基本要求及选型原则 1基本要求。低压配电线路保护电器选择应考虑以下要求：（1）保护电器必须是符合国家标准的产品。断路器和熔断器的国标是新世纪后修订的，等同采用IEC标准，符合当今国际先进水平；（2）保护电器的额定电压应与所在配电回路的标称电压相适应；（3）保护电器的额定电流不应小于该配电回路的计算电流；（4）保护电器的额定频率应与配电系统的频率相适应；（5）保护电器要切断短路故障电流，应满足短路条件下的动稳定和热稳定要求，还必须具备足够的通断能力。分断能力应按保护电器出线端位置发生的预期三相短路电流有效值进行校核。当今，我国的保护电器产品具有国际先进水平，其通断能力足以满足配电系统的要求；但是，保护电器的通断能力具有不同等级产品，所以，在配电设计中，应进行校验，重点是当配电变压器容量较大，而安装在靠近变压器的保护电器容量又较小时，更应作计算和校验；（6）考虑保护电器安装场所的环境条件，以选择相适应防护等级（IP等级）的产品。此外，在高海拔地区（如海拔超过2000m）应选用高海拔用的产品，或者采取必要的技术措施。在靠近海边的地方，应使用防盐雾的产品。 2 选型原则。（1）配电线路在正常使用中和用电设备正常起动时，保护电器不会动作；（2）保护电器必须按规范规定的时间内切断故障电路，这是实施规范的最基本目标，也是保护电器的根本任务；（3）配电系统各级保护电器的动作特性应能彼此协调配合，要求有选择性动作，即发生故障时，应使靠近故障点的保护电器切断，而其上一级和上几级（靠电源侧方向为上）保护电器不动作，使断电范围限制到最小。如果选择性难以得到完全保证，应该使低压主干线的保护电器不会越级断开，宁可牺牲下级配电线路保护的选择性其影响范围相对较小。 二规范中关于配电线路及电动机保护断路器选择的要求 1断路器在配电线路过负荷保护中的选择要求。 配电线路过负荷保护，应在过负荷电流引起的导体温升对导体的绝缘、接头、
怎样选择断路器 选用非电动机保护用断路器，只需使断路器整定电流大于1.2倍的线电流即可。若想全面了解断路器的选用原则， 1、一般选用原则： (1) 根据用途选择断路器的型式及极数； 根据最大工作电流选择断路器的额定电流； 根据需要选择脱扣器的类型，附件的种类和规格。 具体要求是： ①断路器的额定工作电压≥线路额定电压； ②断路器的额定短路通断能力≥线路计算负载电流； ③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）； ④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流； ⑤断路器欠压脱扣器额定电压等于线路额定电压； ⑥断路器的分励脱扣器额定电压等于控制电源电压； ⑦电动传动机构的额定工作电压等于控制电源电压； ⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。(2) 采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。 (3) 采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流(1.3Imax＋（n－1）In)。 (4) 采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器 低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的整定电流等于变压器的额定电流。 (5) 初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。 2、电动机保护用断路器的选用 电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。后一类情况需考虑操作条件和电寿命。 电动机保护用断路器的选用原则为：长延时电流整定值等于电动机额定电流。瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。6倍长延时电流整定值的可返回时间大于等于电动机实际启动时间。按启动时负载的轻重，可选用可返回时间为1、3、5、8、15S中的某一档。 3、导线保护断路器的选用 照明、生活用导线保护断路器，是指在生活建筑中用来保护配电系统的断路器，选用时应考虑： （1）长延时整定值小于等于线路计算负载电流。 （2）瞬时动作整定值等于（6-20）倍线路计算负载电流

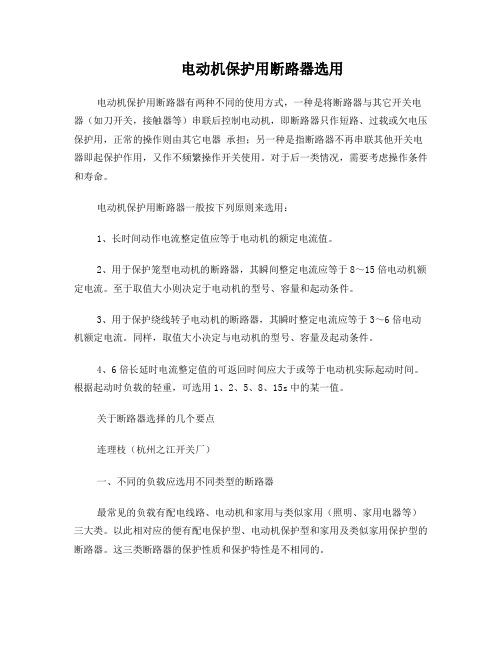

电动机保护用断路器选用 电动机保护用断路器有两种不同的使用方式，一种是将断路器与其它开关电器（如刀开关，接触器等）串联后控制电动机，即断路器只作短路、过载或欠电压保护用，正常的操作则由其它电器承担；另一种是指断路器不再串联其他开关电器即起保护作用，又作不频繁操作开关使用。对于后一类情况，需要考虑操作条件和寿命。 电动机保护用断路器一般按下列原则来选用： 1、长时间动作电流整定值应等于电动机的额定电流值。 2、用于保护笼型电动机的断路器，其瞬间整定电流应等于8～15倍电动机额定电流。至于取值大小则决定于电动机的型号、容量和起动条件。 3、用于保护绕线转子电动机的断路器，其瞬时整定电流应等于3～6倍电动机额定电流。同样，取值大小决定与电动机的型号、容量及起动条件。 4、6倍长延时电流整定值的可返回时间应大于或等于电动机实际起动时间。根据起动时负载的轻重，可选用1、2、 5、8、15s中的某一值。 关于断路器选择的几个要点 连理枝（杭州之江开关厂） 一、不同的负载应选用不同类型的断路器 最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。这三类断路器的保护性质和保护特性是不相同的。 对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。万能式（又称框架式）断路器中的DW15系列、DW17（ME）系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、 DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。选择性保护，如图1所示。
低压断路器又称自动开关或自动空气开关，一般分为塑料外壳式（又称装置式）和框架式（又称万能式）两大类。在水泥厂，380V 245kW及以下的电动机多选用塑壳式断路器。 断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。常用的有DZ5、DZ15、DZ20、DW15、DW17型等系列产品。 1、电动机保护用断路器选用原则 1）长延时电流整定值等于电动机额定电流。 2）瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于（8～15）倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。对于保护绕线转子电动机的断路器，瞬时整定电流等于（3～6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。 3）6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。按起动时负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。 2、断路器规格型号的对表速查 根据电动机的容量或额定电流，即可查出其配用断路器的规格型号。例如一台Y160M－4、11kW电动机，从速查表查得应配用DZ5－50型、热脱扣器额定电流为25A的断路器。 3、断路器脱扣器整定电流的速算口诀 “电动机瞬动，千瓦20倍” “热脱扣器，按额定值” 上述口诀是指控制保护一台380V三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按“kW数的20倍”选用。对于热脱扣器，则按电动机的额定电流选择。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/287871060.html,/
施耐德电机断路器gv2 ▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。 ▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。 ▲电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器 ▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。 ▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。 ▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。 ▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。 ▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。 ▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。 ▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用 ▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。请关注科旭机电https://www.doczj.com/doc/287871060.html,
电动机保护型断路器的正确选用 电动机保护型塑料外壳式断路器（MCCB）是鼠笼型异步电动机在起动、运行和运行中分断中不可缺或的保护电器之一。用于电动机保护，额定电流在630A及以下（即保护的电动机功率为315kW及以下）的MCCB用途是，不频繁地起动和在运转中分断电动机，当电动机发生过载、短路、欠电压等故障时，能予以保护（自动切断电路）。 按使用的情况来看，断路器用作电动机保护的有3种类型： (1) 电动机的起动、运转中的分断使用交流接触器，过载保护采用热继电器，而断路器用于短路保护。由于使用了接触器来分、合电路，因此，可比较频繁地操作； (2) 使用接触器作电动机的起动和停止，电动机的过载、短路和欠电压等故障由断路器承担； (3) 电动机的起动、运转中分断以及过载、短路、欠电压均由1台断路器来操作和保护，但它不能频繁使用。 1 电动机的起动电流和电动机的起动冲击电流 1.1 鼠笼型异步电动机的起动电流 鼠笼型异步电动机的定子电流： 式中I0——激磁电流 来源:https://www.doczj.com/doc/287871060.html, I1——定子电流 I2——转子电流 I0很小，可忽略，因此有： I1≈I2 f1——电源频率，f1=50Hz R2——转子电阻 X2——转子电感 S——电动机的转差率 式中n1——定子旋转磁场转速 n——电动机转子转速 S——转差率，S在S≈0～S≈1中变化 由式（1）和式（2）可见，电动机的电流和功率因数（cosφ）都与转差率S有关，起动时S≈1，I2很大，cosφ很小。通常起动电流可达5～7倍的电动机额定电流，而在定载起动时，cosφ为0.2。
1.2 电动机起动时的冲击电流 起动时电动机的冲击电流表现在：电动机的直接起动、Y-△（星-三角）起动变换、瞬时再起动和逆转（反向）、制动等情况，它们都会产生很大的冲击电流，尽管冲击电流的延续时间只有几个周波，但将引起保护电器（例如断路器）的动作。 产生冲击电流的原因是： (1）起动电流的功率因数较低，过渡过程直流成分的叠加。 尽管交流分量的振幅稳定，但因受直流分量的影响，就有冲击电流流过。当起动电流的功率因数为0.3时，冲击电流（峰值）为起动电流（有效值）的2倍左右。 (2）残留（余）电压将产生瞬时再合闸时的冲击电流 因此，在使用MCCB作电动机的短路保护（瞬动脱扣）时，必须按电动机的起动方式来正确选择其瞬动电流值。 2 按不同的电动机起动方式选择断路器瞬动电流整定值 假定电动机起动电流为6I n，起动时的功率因数为0.3。 2.1直接起动时 因起动时功率因数为0.3，起动电流为6I m（I m为电动机的额定电流，选择的断路器额定电流I n≥I m，一般I n=I m）。 cosφ=0.3表示，其相对的电阻值较小，而电感L较大。 起动电流的直流成分： 大，直流分量i2就大。短路电流发生在1/2周波时，当ψ-φ=-π/2，i=i1 i2为最大值，即冲击电流ich=(1 )为冲击系数Kch，则ich为峰值系数η。查有关资料，当cosφ=0.3时，峰值系 数η达1.978≈2。I为电动机的起动电流。现假定电动机的起动电流:I=6I n（I M），冲击电流ich=2×6I n=12I n，若电动机起动电流为7I n，则冲击电流为14I n。MCCB的瞬动电流如以有 效值表示，则可达，即8.485～9.89I n。
