电动机软启动器和断路器的选择
三相电流=功率/1.7321*电压*功率因素（按0.8~0.9）
电流=功率/1.7321*电压*功率因素,电机一般取0.85. 即
22/(0.38*1.732*0.85)≈39.33A,如果考虑效率(即电动机实际输出功率有22kW),
一般再取0.9的系数,即39.33/0.9=43.7A。所以在没有太准确要求的场合，一般电机电流即按2倍功率数。
软启动和功率没有必然关系，软启动主要是体现设备运行环境的优劣。
电机的启动方法比较；
1、用变频器软起最好，启动电流最小，运行中根据需要调速，启动和运行中都节约电能，可以延长设备的使用寿命，是现代提倡的启动方法。缺点是维护复杂，技术含量高，一次性投资大。
2、用星三角启动次之，启动电流中等，运行不节约电能，是以前和现在都是常用的方法。
3、直接启动没有维修量，不花经济，但需要一定的条件：1.由于电动机直接启动电流是正常运行的5倍，供应这台电动机的变压器容量必须要有电动机容量的5倍以上，变压器小了，强大的启动电流将使变压器电压严重下降影响它人使用，自己的电动机加长启动时间，使电动机发热烧毁或不能启动。2.供应这台电动机的线路不能偏长、导线截面积不能偏小，否则，强大的启动电流导线电压严重下降加长电动机启动时间，使电动机发热烧毁或不能启动。3、启动必须用接触器、空气开关、铁壳开关等有储能功能的开关，不能使用胶木闸刀等直接用人力开合的开关，速度慢了容易引起弧光短路。满足以上三个条件，可以直接控制。
恩···这个原理是控制降压启动器，就是设定电流或者电压，到达设定电压或电流后，然后旁路吸合，启动器断开····全压运行···在选型上可以随便点，在功率选择上，要稍高，楼上那个
1.2-1.5倍还是可以的，你的37KW选择45左右就好··也不用太高··
在星三角起动中30KW的电动应选多大的主接触器,星点用的又是多大,是CJ20-100A的好还是CJ20-160A的好.前题是经济实会耐用.
30KW动力满负荷大约60A电流，至少也得100A接触器。用60A左右的，那是给自己找麻烦，现在市面上的接触器质量不是太好！
对于频繁启动的场合，60A左右的接触器你顶多用3天！别拿理论在这里说话，要考虑实际工况、现在的产品质量、是否频繁启动等等因素，做工程师不要在设计上就留下隐患，到头来弄个“闭门造车”的“老学究”的美名！！！
1、设计上留有余量是工程师应该注意的，是最基本的要求，不是拼命追求放大余量，比如本帖，为什么不用400A，630A的接触器？？
2、接触器还要分频繁启动和不频繁启动的吗？
3、我们常用的都是国货，难道我们为了启动一个30KW的电机非要买富士的吗？
4、工业用电变压器余量稍大，农业用电余量很小，在中国，18。5KW以上的电机启动就要考虑是否使用降压启动，否则变压器受不了，我国的低压供电就电压稳定性而言已经很不理想了，还要直接启动，再添乱子？
5、一个富士65A多少钱？一个100A国货多少钱？
6、30KW直接启动、富士接触器不是国内常见的启动方式、主流接触器，不要以骗盖全
在应用电子软启动器时应考虑哪些问题呢？做为软启动器首先要看它的起动性能和停车性能，目前的软启动器有以下五种起动方式：
软起动器疑难问题解答1．什么是软起动器？
软起动器是一种用来控制鼠笼型异步电动机的新设备，集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为SoftStarter。它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的方法，控制三相反并联晶闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
2.软起动器的应用范围？
则上，笼型异步电动机凡不需要调速的各种应用场合都可适用。软起动器特别适用于各种泵类负载或风机类负载，需要软起动与软停车的场合。
3.软起动与传统减压起动方式的不同之处在哪里？
笼型电机传统的减压起动方式有Y-△起动、自耦减压起动、电抗器起动等。这些起动方式都属于有级减压起动，存在明显缺点，即起动过程中出现二次冲击电流。由于传统的减压起动方式技术落后，国家已明令淘汰。
软起动与传统减压起动方式的不同之处是：
（1）无冲击电流。软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。对电机无冲击，提高了供电可靠性，平稳起动，减少对负载机械的冲击转矩，延长机器使用寿命。
（2）有软停车功能，即平滑减速，逐渐停机，它可以克服瞬间断电停机的弊病，减轻对重载机械的冲击，避免高程供水系统的水锤效应，减少设备损坏。
（3）起动参数可调，根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。
4、它与变频器有什么区别？
软起动器和变频器是两种完全不同用途的产品。变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。
5.有的软起动器为什么装有旁路接触器？
大多数软起动器在晶闸管两侧有旁路接触器触头，其优点是：
（1）在电机运行时可以避免软起动器产生的谐波
（2）软起动的晶闸管仅在起动停车时工作，可以避免长期运行使晶闸管发热，延长了使用寿命。
（3）一旦软起动器发生故障，可由旁路接触器作为应急备用。
6．智通软起动器的主要特点：
（1）、本公司采用全数字性控制：软起动器的单片机CPU通过触发光耦直接触发可控硅，不受环境干扰、漂移、温度、湿度无干扰。
第2期(总第165期) 2011年4月机械工程与自动化 M ECHAN IC AL EN GIN EERIN G & A U TO M A T IO N N o.2 Apr. 文章编号:1672-6413(2011)02-0144-02 三相异步电动机软启动器的设计 刘芳霞 (山东经贸职业学院,山东 潍坊 261011) 摘要:三相异步电动机直接启动时,启动电流过大,转矩较小,给用电设备及电网带来了一定的影响。通过采用模糊控制与P LC 相结合的方法实现了电机的软启动,给出了软启动控制系统的硬件设计与软件设计,并用M A T L A B 软件进行实验仿真,实验结果验证了系统的有效性及理论的正确性。关键词:软启动;三相异步电动机;仿真中图分类号: T M 343+ .2 文献标识码: A 收稿日期: 2010-08-31;修回日期: 2010-10-27 作者简介:刘芳霞(1975-),女,山东聊城人,讲师,硕士。 0 引言 三相异步电动机以其低成本、高可靠性和易维护等特点,在电力拖动系统中得到了广泛的应用。但在其直接启动瞬间启动电流大约是额定电流的6倍,带负载启动时甚至达到8倍。大的启动电流会给电网及用电设备带来很大的负面影响,使电网电压产生波动,加速电动机绕组的绝缘老化,大大降低了电动机的使用寿命,导致大量的能量被消耗。针对上述问题,本文设计了一个软启动系统,给出了其硬件设计及软件设计,并通过实验验证了系统的有效性及理论的正确性。1 电机软启动系统结构 三相电动机软启动系统结构图见图1。采用晶闸管反并联电路给电动机定子提供电源,通过控制晶闸管触发角的大小来改变导通角的大小,使电动机电压平稳增加,从而调节电动机定子的端电压,使电动机的启动电流缓慢上升,减少电流对电网及电动机的影响,这一过程称为软启动。软启动的实现方法如下:通过对电路电压、电流的检测,将检测的信号模糊处理,经过A /D 模块转化为数字信号,送入PLC 控制器进行处理,用得到的信号来控制晶闸管的触发角,从而控制电动机的端电压,达到控制启动电流的目的 。 图1 三相电动机软启动结构图 2 软启动控制电路硬件设计 软启动器是一种交流调压装置,在本系统中主要是实现电机的软启动、停机及保护等多种功能。由于PLC 具有可靠性高、抗干扰能力强、功能完善、编程 简单、具有网络通讯功能等特点,所以本系统采用松下电工FP0系列可编程控制器作为主控制器,PLC 结构框图如图2所示。它的主要作用是:将模糊化处理得到的信号经过A /D 模块转化保存在数据寄存器中,

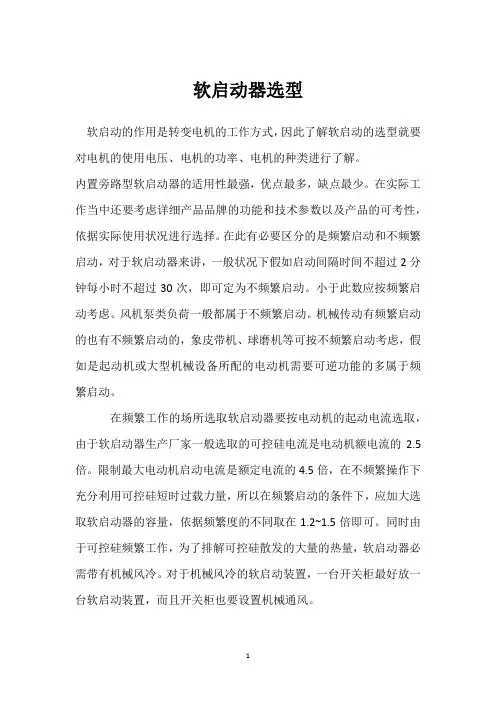

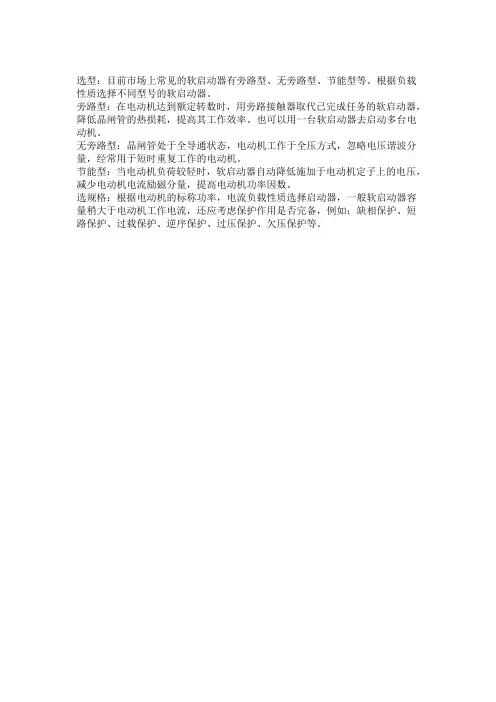

软起动器的选型
2007年8月8日
鼠笼电机-电机端子的不同接法
星形连接
三角形连接
U1 V1 W1
U1 V1 W1
W2 U2 V2
=绕组
W2 U2 V2
3KW以下电机和690V电机常用
较大的电机常用

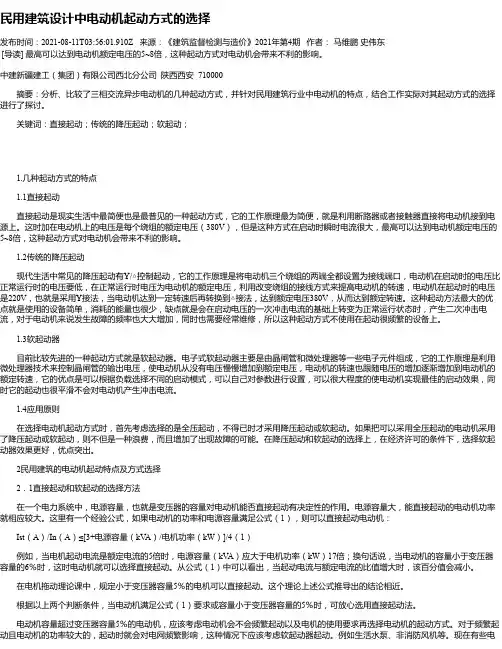

不同的起动方式-市场趋势
直接起动 星-三角起动 自耦变压器起动 绕线转子电机起动 双绕组电机起动 变频起动 软启动器起动
= 技术角度的市场趋势
起动过程中 通常的问题
直接起动 星-三角起动
皮带 打滑 及轴 承上 的张 力
Yes
中等
高的 冲击 电流
Yes
No
对轴 承和 齿轮 箱的 磨损
停车
时对 货物/ 产品 的损
害
Yes Yes 中等 Yes
管道 系统 停车 时的 水锤 效应
Yes
Yes
自耦变压器起动
中等 中等 中等 Yes
Yes
绕组转子电机起动 No
No
No No
Yes
转换 瞬间 峰值
Yes Yes
Yes
Yes
双绕组电机起动
No 中等 中等 Yes
Yes Yes
变频器起动 软启动器起动
No No No No
No No 最好方案 No
No No
减弱 No
各品牌软起动器 的型号规格
ABB软起型号定义
PSS 30/52 - 500L
系列号 外接额定电流
内接额定电流(外接的√3倍)
主回路电压500 or 690 V
控制回路电压 F=110-120V, L=220-240V
由型号确定产品一目了然
变频器选型如何正确选择中小型断路器 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]

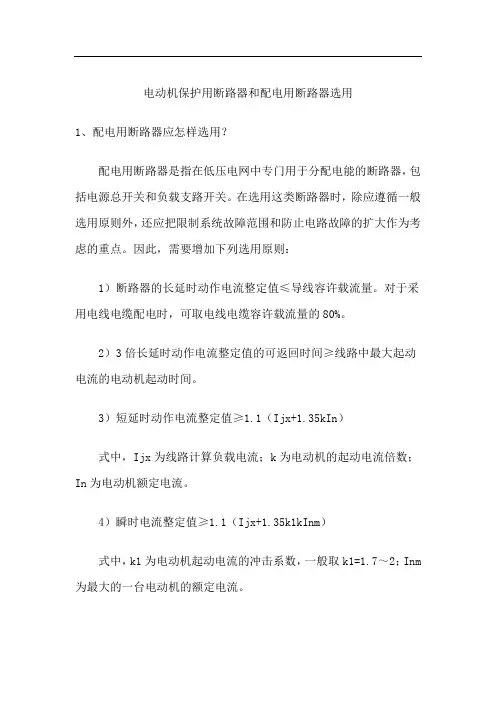

如何正确选择中小型断路器 配电(线路)、电动机和家用电器等的过电流保护断路器,因保护对象(如变压器、电线电缆、电动机和家用电器等)的承受过载电流的能力(包括电动机的起动电流和起动时间等)有差异,选用的断路器的保护特性不同。 配电用断路器的选择 配电用断路器是指在低压电网中专门用于分配电能的断路器,包括电源总断路器和负载支路断路器。在选用这一类断路器时,需特别注意下列选用原则: (1)断路器的长延时动作电流整定值≤导线容许载流量。对于采用电线电缆的情况,可取电线电缆容许载流量的80%。 (2)3倍长延时动作电流整定值的可返回时间≥线路中最大起动电流的电动机的起动时间。 (3)短延时动作电流整定值I1为: I1=(Ijx+ 式中:Ijx———线路计算负载电流(A); k———电动机的起动电流倍数; Ied———电动机额定电流(A)。 (4)瞬时电流整定值I2为: I2=(Ijx+klkIedm) 式中:kl———电动机起动电流的冲击系数,一般取kl=～2; Iedm———最大的一台电动机的额定电流。 (5)短延时的时间阶段,按配电系统的分段而定。一般时间阶段为2～3级。每级之间的短延时时差为～,视断路器短延时机构的动作精度而定,其可返回时间应保证各级的选择性动作。选定短延时阶梯后,最好按被保护对象的热稳定性能加以校核。 电动机保护型断路器的选择 微型断路器(MCB)不能用于对电动机的保护,只可作为替代熔断器对配电线路(如电线电缆)进行保护。电动机在起动瞬间有一个5~7倍Ied,持续时间为 10s的起动电流,即使C特性在电磁脱扣电流设定为5~10倍Ied,可以保证在电动机起动时避过浪涌电流。 但对热保护来讲,其过载保护的动作值整定于,也就是说电动机要承受45% 以上的过载电流时MCB才能脱扣,这对于只能承受<20%过载的电机定子绕组来讲,
电机软启动器的探讨参考 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
电机软启动器的探讨参考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、前言 随着国民经济的飞速发展，科学技术的日新月异，智 能控制系统得到了广泛的应用。如：智能大厦、无人值守 泵站、无人值守供热站、各种遥控调度系统、生产作业自 动化等等。这正是国家实现科学技术现代化的重要标志， 也是每一个技术人员肩负的重要责任。 智能控制技术的应用，给我们提出了很多要求。如电 网的波动性，执行机构的智能配套等，都要求越来越严 格。作为重要驱动执行机构的电动机来说，它的控制方式 受到广大技术人员的高度重视。既要为智能控制打下良好 基础，又要降低电动机起动时对电网的冲击。所以，不得 不在电动机的起动设备上做工作。
鼠笼型异步电动机电子软启动器的诞生给技术人员解决了这个问题。它既能改变电动机的起动特性保护拖动系统，更能保证电动机可靠起动，又能降低起动冲击，而且配有计算机通讯接口实现智能控制。 二、电动机起动方式的选择 作为应用最广泛的鼠笼型异步电动机，它采用降压起动的条件：一是电动机起动时，机械不能承受全压起动的冲击转矩；二是电动机起动时，其端电压不能满足规范要求；三是电动机起动时，影响其他负荷的正常运行。 对于降压起动目前有两种方式，一种是降压起动，一种是软起动。他经过了三个发展阶段，一是“Y-Δ”起动器和自藕降压起动器，二是磁控式软启动器，三是目前最先进最流行的电子软启动器。电子软启动器一般都是采用16位单片机进行智能化控制，他既能保证电动机在负载要求的起动特性下平滑起动，又能降低对电网的冲击，同
1.引言 塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB 的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流，它所指的含义是本断路器内所能安装的最大 开关及脱扣器电流值。 In——断路器的额定电流，它所指的含义是该断路器内选用的额定热动型脱 扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流，它所指的含义是该断路器的过载保护脱 扣器所整定的电流值。 Ir2——断路器的短延时整定电流，它所指的含义是该断路器的短延时脱扣 器整定的电流，它的数值在电子可调式脱扣器中为～12Irl左右可调。 Ir3——断路器的瞬时整定电流，它所指的含义是该断路器瞬时脱扣器整定 的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为～16Irl左右可调。 Ir4——断路器的单相接地整定电流，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。 Ire——断路器的漏电动作电流，它所指的含义是该断路器保护的线路或设 备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为 0.03/0.1/0.3/0.5A几种。 Ir0——断路器预报警动作电流，它所指的含义是该断路器负载电流超出预 先设定的电流时，预报警装置发出报警指示信号，它的数值为～lIr1左右可调。 Ir2——短延时脱扣器的脱扣时间整定值，可调时间为0.05～0.45s。 3.MCCB的额定分断能力、Ics 根据IEC947—2《低压开关设备和控制设备，低压断路器》规范，
电机软启动器原理图 6kV电机软启动器控制原理图
软启动器在冷剪控制系统中的应用 1 前言 冷剪是棒材生产线上必不可少的设备，在连续剪切线上，由于对冷剪定位控制的实时性和精确性要求非常高，通常情况下采用变频器或直流调速装置进行控制;对于使用定尺机完成棒材组长度定位的生产线来说，由于要等到棒材组在辊道上完全停止后才进行剪切，对冷剪定位控制的实时性和精确性不要求非常高，这时对交流电机可考虑使用软启动器控制，设备投资大大减少。 2 软启动器概述 软起动器是电力电子技术与自动控制技术相结合的产物，其电路原理如图1所示。将三组反并联晶闸管串接于供电电源与被控电机之间。起动时，由电子电路控制晶闸管的导通角，使电机的端电压逐渐增大，直至全电压，使电机实现无冲击软起动;停机时，则控制晶闸管的关断速度，使电机的端电压由全电压逐渐下降至零，实现软停车，可见，软起动器实际上是一个晶闸管交流调压器。改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。在整个起动过程中，软起动器的输出是一个平滑的升压过程（且可具有限流功能），直到晶闸管全导通，电机在额定电压下工作。 图1是ABB PSD系列软启动器产品的原理图，图中的元件如下：E1：电路板;F6：温度监视器;J1–J3：连接端子;K4：继电器，在运行状态时动作;K5：继电器，在全压状态时（Ue=100%）动作;K6：继电器，故障信号;T2：电流互感器;T5：控制变压器;V1–V6：晶闸管;X1–X3：端子板。另外，根据功率范围，还有两组或三组风扇作为标准配置。根据不同的应用要求，还可选择过载保护器。在图1中，V2、V4、V6三只晶闸管依次对应于U、V、W三相电源的正半周，开通角α相同，故三相的触发脉冲应依次相差120o;每相的正、负半周依次分别由反并联的两只晶闸管触发控制，所以同一相的两个反并联晶闸管触发脉冲应相差180o，触发顺序是V2、V5、V4、V1、V6、V3，依次相差60o。
低压断路器如何选型 低压断路器如何选型 低压电器选型的一般原则： 1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。 2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。 3、设备的遮断电流应不小于短路电流，即Izh≥Ich 4、热稳定保证值应不小于计算值。 5、按回路起动情况选择低压电器。如，熔断器和自动空气开关就需按起动情况进行选择。 断路器的选型：保护：过载，短路，欠电压。 一般选型： 1、断路器额定电压≥线路额定电压； 2、断路器额定电流≥线路计算负荷电流； 3、断路器脱扣器额定电流≥线路计算负荷电流； 4、断路器极限通断能力≥线路中最大短路电流； 5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流； 6、断路器欠电压脱扣器额定电压等于线路额定电压。

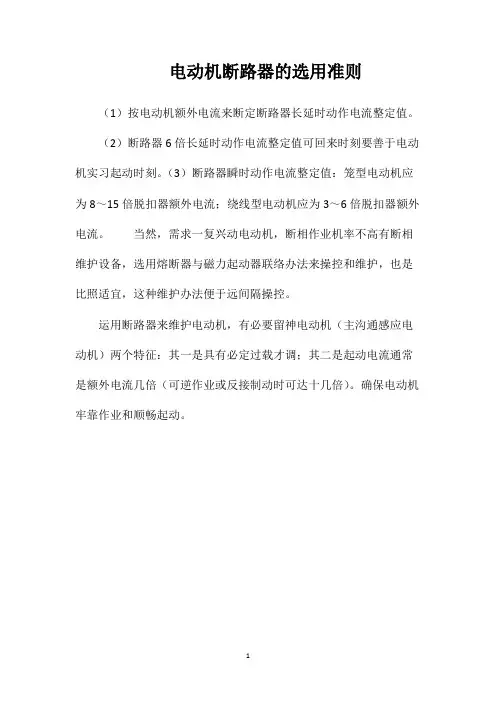

配电用断路器的选型： 1、长延时动作电流整定为导线允许载流量的0.8～1倍； 2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间； 3、短延时动作电流整定值不小于1.1（Ijx+1.35kIedm)。Ijx为线路计算负荷电流；k为电动机起动电流倍数，Iedm为最大一台电动机额定电流； 4、短延时时间按被保护对象的热稳定校验； 5、无短延时时，瞬时电流整定值不小于 1.1（Ijx+1.35k1kIedm)。k1为电动机起动电流的冲击系数，取1.7～2。 如有短延时，则瞬时电流整定值不小于1.1的下级开关进线端计算短路电流值。 电动机保护用自动开关的选型： 1、长延时电流整定值＝电动机额定电流； 2、6倍长延时电流整定值的可返回时间≥电动机起动时间； 3、鼠笼形瞬时整定电流为8～15倍脱扣器额定电流；绕线形瞬时整定电流为3～6倍脱扣器额定电流。 照明用自动开关的选型： 1、长延时电流整定值不大于线路计算负荷电流； 2、瞬时电流整定值＝6倍的线路计算负荷电流。
软启动器常见故障 软启动器的常见故障及处理措施 1、在调试过程中出现起动报缺相故障，软启动器故障灯亮，电机没反应。出现故障的原因可能是： ①起动方式采用带电方式时，操作顺序有误。(正确操作顺序应为先送主电源，后送控制电源) ②电源缺相，软起动器保护动作。(检查电源)③软起动器的输出端未接负载。(输出端接上负载后软起动器才能正常工作) 2、用户在使用过程中出现起动完毕，旁路接触器不吸合现象。故障原因可能是：①在起动过程中，保护装置因整定偏小出现误动作。(将保护装置重新整定即可)②在调试时，软起动器的参数设置不合理。(主要针对的是55KW以下的软起动器，对软起动器的参数重新设置)③控制线路接触不良。(检查控制线路) 3、用户在起动过程中，偶尔有出现跳空气开关的现象。故障原因有：①空气开关长延时的整定值过小或者是空气开关选型和电机不配。(空气开关的参数适量放大或者空气开关重新选型)②软起动器的起始电压参数设置过高或者起动时间过长。(根据负载情况将起始电压适当调小或者起动时间适当缩短)③在起动过程中因电网电压波动比较大，易引起软起动器发出错误指令，出现提前旁路现象。(建议用户不要同时起动大功率的电机)④起动时满负载起动。(起动时尽量减轻负载) 4、用户在使用软起动器时出现显示屏无显示或者是出现乱码，软起动器不工作。故障原因可能是： ①软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松。(打开软起动器的面盖将显示屏连线重新插紧即可) ②软起动器控制板故障。(和厂家联系更换控制板) 5、软起动器在起动时报故障，软起动器不工作，电机没有反应。故障原因可能为：①电机缺相。(检查电机和外围电路)②软起动器内主元件可控硅短路。(检查电机以及电网电压是否有异常。和厂家联系更换可控硅)③滤波板击穿短路。(更换滤波板即可) 6、软起动器在起动负载时，出现起动超时现象。软起动器停止工作，电机自由停车。故障原因有： ①参数设置不合理。(重新整定参数，起始电压适当升高，时间适当加长) ②起动时满负载起动。(起动时应尽量减轻负载)

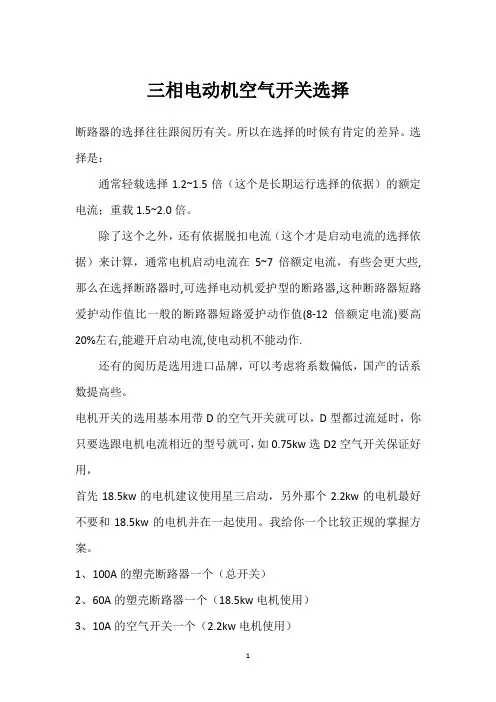

空气开关如何选型 2011-05-06 22:48:24| 分类：默认分类| 标签：电流开关断路器漏电 dz47 |字号大中小订阅空气开关的型号： C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。 D代表动力，C代表照明。 目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W 热水器要用C40的空开。 工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。 空开的额定电流有几安培至几百安培如10安的和600安的，但是普通的DZ47－63系列的最大电流63安，分为5 10 16（15） 20 25 32（30） 40 50 60（63）好像还有3安和2.5安的。 短路分断电流一般c型6000安，d系列4000安 例：DZ10-100/330 Ie=60A 说明： DZ－－“自动”的反拼音，10－－设计序号，100－－是它的壳架等级，3－－表示极数即三相，3－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式），0－－有无辅助触头（0－－无辅助触头，2－－有辅助触头），Ie=60A－－过电流调节额定电流。 要点：1、空气开关额定电压大于等于线路额定电压；2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。 例：DZ47-60A C25： DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的） LE-----带漏电脱扣功能 60-----框架等级为60A C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍 空气开关是用来保护电线及防止火灾，所以是要根据电线的大小选配的而不是根据电器的功率选配的。如果空气开关选用太大就不用保护电线，当电线超载空气开关仍不会跳，
空开学名断路器，种类很多。主要用于短路保护。 额定电流就是断路器可以在此电流下长期工作。也就是说，选空开时，负载的电流之和要小于等于断路器额定电流。这点你说的很对。 当负载电流超过此电流时，断路器就要动作，动作时间是反时限的，具体动作时间可以查断路器动作曲线。根据负载电流超过断路器额定电流的倍数来查。比如1.2倍时，若干秒后断路器分断。从这点看，断路器是有一定过载保护能力的。但一定记住，断路器是为短路保护设计的。 一般断路器分C型与D型两种，C型用于配电，D型用于动力。比如电动机就要选D型的。为了避免电机启动时断路器误动作，断路器在控制电动机时要选高一级型号。比如7.5KW电机，电流15A左右，断路器要选20A-25A的。某些器件如变频器、开关电源等，在通电瞬间，由于内部有电容，瞬时电流比较大，因此选空开时，一定要注意，而不能单纯按稳定工作后的电流选。这些器件的厂家一般会推荐断路器电流值。 以上说的只是保证断路器在负载正常启动与工作时的电流选择原则，但断路器是保护器件，它的职能是短路保护，而短路保护最重要的参数是短路电流的分断能力。假如发生短路事故了，断路器瞬间也动作了，但由于断路器分断能力小于短路电流，电弧却无法熄灭。 因此，选断路器时，要计算预期短路电流。保证断路器分断能力大于预期短路电流。 断路器涉及的东西很多：如直流如何分断，选择性（不能越级分断）如何达到等等。断路器种类也很多。各家的断路器功能也有微小的差别。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。https://www.doczj.com/doc/5f5756554.html,/
软启动器是用于电动机启动的产品。它的核心部件是可控硅以及相关功能的软、硬件。软启动器由三对反并联的晶闸管串接组合而成，通过控制其触发角改变输入电压，以达到控制电动机的启动特性。在启动离心风机和水泵等负载时，与传统的接触器、星／三角和自耦降压启动等相比有很多优点。其启动和运行参数可调节，因此在安装、调试和使用环境上都与传统的电机启动器有很大区别。 一、软启动基本参数 1．软启动与其它启动方式的比较 直接启动也称全压启动，启动电流一般为额定电流的4～7倍，对电网及用电设备造成很大冲击，小容量的电机一般采用直接启动。 对于大、中容量的电机，当其容量超过供电变压器的5%～25%时，一般应采用降压启动，降压启动方式有Y-△降压启动、自耦降压启动等。虽然降压启动电流较低，但也存在冲击电流，会对电网及设备造成危害。 为此研制了电机软启动器，它能实现无级加速的启动，对电网及设备的冲击相对较弱。软启动与其它启动方式的比较如图所示。
2．软启动(西安西驰电气CMC-M系列数码智能型电机软起动器)常见启动方式 软起\软停电压(电流)特性曲线
CMC-M 软起动器有多种起动方式：限流起动、电压斜坡起动、电流斜坡起动；多种停车方式：自由停车、软停车、制动刹车、软停+制动刹车。用户可根据负载不同及具体使用条件选择不同的起动方式和停车方式。 （1）、限流软起动 使用限流起动模式时，斜坡时间设置为零，软起动器得到起动指令后，其输出电压迅速增加，直至输出电流达到设定电流限幅值Im ，输出电流不再增大，电动机运转加速持续一段时间后电流开始下降，输出电压迅速增加，直至全压输出，起动过程完成。 注： “---”表示用户自己根据需要进行设定(下同)。 （2）、电压斜坡起动
摘要：介绍了用户在使用塑壳断路器时容易出现的问题，及怎样正确选择和使用断路器。 关键词：断路器；选择；合理使用；问题 1概述 塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。 2断路器壳架等级 断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。 断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。 同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A 额定电流。DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。额定电流分级是 按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要； 另一方面是为了标准化，以取得最佳的使用导线及加工的效益。因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。 脱扣器电流整定值是指脱扣器调整到动作电流值。它是指额定电流In的倍数，是动作电流值，例如：过电流整定到电流的1.2、1.3、5、10倍，就写成Ir＝1.2In，1.3In、5In、10In等。现在一些电子脱扣器，它的过载长延时额定电流是可调的，所调整的电流，其实仍是额定电流，是可长期通过的最大电流。 额定工作电流是断路器在装辅助触头(附件)时触点在一定工作电压下的实际工作电流，电流为3A或6A，用于控制和保护回路。 3额定绝缘电压 额定绝缘电压是设计断路器的电压值，电气间隙和爬电距离应参照此值而定。有些断路器没有明确规定额定绝缘电压，应将额定工作电压中最大值视作额定绝缘电压，在任何情况下，最大额定工作电压不超过额定绝缘电压，断路器的额定绝缘电压与工频试验电压见表1。 额定工作电压是指通断能力以及使用类别相关的电压值，塑壳断路器的额定工作电压多为50Hz、380V，但也有50Hz、600V，额定工作电压380V、50Hz的塑壳断路器，绝对不允许用到660V或1140V的电源电压上。额定控制电源电压是塑壳断路器装分励脱扣器及电动机构附件时的电压。有交流和直流两种电压，选用时一定注明交流或直流。 4额定极限短路分断能力 额定极限短路分断能力是指规定条件下的分断能力。按规定的试验程序动作之后，不考虑断路器继续承载它的额定电流。 额定运行短路分断能力是指规定条件下的分断能力。按规定的试验程序之后，须考虑断路器继续承载它的额定电流。
电动机软启动器和断路器的选择 三相电流=功率/1.7321*电压*功率因素（按0.8~0.9） 电流=功率/1.7321*电压*功率因素,电机一般取0.85. 即 22/(0.38*1.732*0.85)≈39.33A,如果考虑效率(即电动机实际输出功率有22kW), 一般再取0.9的系数,即39.33/0.9=43.7A。所以在没有太准确要求的场合，一般电机电流即按2倍功率数。 软启动和功率没有必然关系，软启动主要是体现设备运行环境的优劣。 电机的启动方法比较； 1、用变频器软起最好，启动电流最小，运行中根据需要调速，启动和运行中都节约电能，可以延长设备的使用寿命，是现代提倡的启动方法。缺点是维护复杂，技术含量高，一次性投资大。 2、用星三角启动次之，启动电流中等，运行不节约电能，是以前和现在都是常用的方法。 3、直接启动没有维修量，不花经济，但需要一定的条件：1.由于电动机直接启动电流是正常运行的5倍，供应这台电动机的变压器容量必须要有电动机容量的5倍以上，变压器小了，强大的启动电流将使变压器电压严重下降影响它人使用，自己的电动机加长启动时间，使电动机发热烧毁或不能启动。2.供应这台电动机的线路不能偏长、导线截面积不能偏小，否则，强大的启动电流导线电压严重下降加长电动机启动时间，使电动机发热烧毁或不能启动。3、启动必须用接触器、空气开关、铁壳开关等有储能功能的开关，不能使用胶木闸刀等直接用人力开合的开关，速度慢了容易引起弧光短路。满足以上三个条件，可以直接控制。 恩···这个原理是控制降压启动器，就是设定电流或者电压，到达设定电压或电流后，然后旁路吸合，启动器断开····全压运行···在选型上可以随便点，在功率选择上，要稍高，楼上那个 1.2-1.5倍还是可以的，你的37KW选择45左右就好··也不用太高·· 在星三角起动中30KW的电动应选多大的主接触器,星点用的又是多大,是CJ20-100A的好还是CJ20-160A的好.前题是经济实会耐用.
电工们常用的五种电机软启动器接线图 软启动器工作原理 软起动器(软启动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。常用的五种电机软启动器接线图 一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机
而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。 1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端子1L1、3L 2、5L3接三相电源，2T1、4T2、6T3接电动机。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。 2、CMC-L系列数码型电机软启动器基本接线示意图： 3、CMC-L系列数码型电机软启动器典型应用接线图：注意：1．上图所示为单节点控制方式。接点闭合软起动起动，接点打开软起动器停止。但要注意这种接线LED面板起动操作无效。端子3、 4、5起停信号是一个无源节点。2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。3. 电流互感器副边线径不小于2.5mm2。二、CMC-M系列数码智能型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。1、基本接线原理图软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。软起动器可通过参数
如何选择空低压断路器的型号规格及分断能力的选择 低压断路器既是电路的供电开关，同时又具有短路、过载、欠压等多项保护功能，并且在分断故障电流后，不需要更换零部件，便可重新恢复供电，这些优点使得它在各种电气系统中得到越来越广泛的应用。 低压断路器是地铁列车控制系统和辅助系统中重要的保护器件，低压断路器的选型与应用是否合适，直接关系到地铁列车运行的可靠性。若低压断路器保护设定值过大，则起不到保护作用；反之，若低压断路器保护设定值过小，将会引起频繁跳闸现象。 在选择断路器时，设计师不仅需要根据被保护电路的特性，确定断路器类型、性能参数，还应当考虑断路器的安装位置、外形尺寸方面的限制条件。如何正确的选择、使用低压断路器，是系统开发、设计人员必须关注和解决的实际问题。 2，低压断路器的基本知识 2.1，低压断路器的结构和工作原理 低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。 当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。 当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。 当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。 当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。 2.2，低压断路器的分类 低压断路器是按熄灭介质的不同分类的，利用空气作为灭弧介质的断路器，称之为空气断路器（空气开关）；利用惰性气体作为灭弧介质的断路器，称之为惰性气体断路器（惰性气体开关）；利用油作为灭弧介质的断路器，称之为油断路器（油开关）。 2.3，低压断路器的主要参数
1.什么是软起动器？它与变频器有什么区别？ 软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为SoftStarter。它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。 运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。 软起动器和变频器是两种完全不同用途的产品。变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率;软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。 2.什么是电动机的软起动？有哪几种起动方式？ 运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。软起动一般有下面几种起动方式。 (1)斜坡升压软起动。这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。 (2)斜坡恒流软起动。这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定（t1至t2阶段），直至起动完毕。起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。电流上升速率大，则起动转矩大，起动时间短。该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。 (3)阶跃起动。开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。通过调节起动电流设定值，可以达到快速起动效果。 (4)脉冲冲击起动。在起动开始阶段，让晶闸管在级短时间内，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。该起动方法，在一般负载中较少应用，适用于重载并需克服较大静摩擦的起动场合。 3.软起动与传统减压起动方式的不同之处在哪里？ 笼型电机传统的减压起动方式有Y-Δ起动、自耦减压起动、电抗器起动等。这些起动方式都属于有级减压起动，存在明显缺点，即起动过程中出现二次冲击电流。软起动与传统减压起动方式的不同之处是: (1)无冲击电流。软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。 (2)恒流起动。软起动器可以引入电流闭环控制，使电机在起动过程中保持恒流，确保电机平稳起动。 (3)根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。
三相异步电动机软起动的应用 夏玉权 大唐甘肃发电有限公司八〇三热电厂 【摘要】三相异步电动机的起动电流高达额定电流的5～8倍，对电网造成较大干扰，尤其在工业领域中的重载起动，有时可能对设备安全构成严重威胁。利用软起动技术不仅实现在整个起动过程中无冲击而平滑地起动电动机，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起停时间等，以达到最佳的起停状态。 【关键词】电动机；软起动 1 前言 三相异步电机由于结构简单、控制维护方便、性能稳定、效率高等优点而被广泛地应用于各种机械设备的拖动中。因其直接起动时产生的冲击电流对电网及其负载造成冲击，同时由于起动应力较大，使负载设备的使用寿命降低，因此常采用降压起动方式来减少影响。但是，传统的降压起动方式，如星三角起动、自耦变压器起动等，要么起动电流和机械冲击过大，要么体积庞大笨重、损耗大，要么起动力矩小、维修率高等等，都不尽人意。随着电子技术的发展，使用软起动器可以无冲击而平滑地起动电动机，而且可根据电动机负载的特性来调节起动过程中的参数达到最佳的起停状态，从而延长机械设备的使用寿命，减少设备的维修量，提高经济效益。正是利用其无冲击而平滑起动电动机，延长设备的使用寿命的优点，我厂（大唐803发电厂）排渣泵、冲灰泵电动机等使用了异步电动机软起动技术，大大增加了其使用寿命。随着我厂2×330MW 机组的投运，软起动技术应用到我厂新机组是一种趋势，对于频繁操作的重要设备，既可以保证系统的安全稳定，又可以保证设备的使用寿命，降低经济费用。 2 软起动的基本原理 软起动是指运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压的起动方法。软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，它的主要构成是串接于电源与被控电机之间的三相反并联晶闸管及其电子控制电路，通过运用不同的方法，控制三相反向并联晶闸管的导通角，使被控电动机的输入电压按不同的要求而变化，就可实现不同的功能。如图(一)所示。
设备断路器选型计算方法 当用电回路发生故障和短路时，断路器能够切断用电回路，保护用电设备。如何选择合适的断路器，其计算方法如下： 一、计算计算电流： 1）三相负荷时： 1.52/cos js js I P φ=?； js e P P Kx =?； 其中，cos φ为功率因数， Kx 为需要系数，可根据《建筑电气常用数据》附表（P 23-27）查出。 由回路的计算电流大小，根据《施耐德电气配电产品选型手册》选择断路器。依据计算电流从小到大，常用的断路器如下： C65断路器，计算电流不超过40A 的可选用该系列的，具体选型查手册8-16,8-17,8-18; 例1： 12js P KW =，cos 0.8φ=； 12 1.52/0.822.8js I =?=， 选断路器时，其额定电流 1.25js I I >； 因此，选择的断路器的型号为：C65N-D32A/4P+30mA 。 Compact NS 塑壳断路器，计算电流在450A 以下的，可选用该系列断路器，常用的是NSX100，NSX160，NSX250系列的； 例2： 40,cos 0.8js P KW φ==， 40 1.52/0.876js I =?=， NSX100的满足要求； 选断路器时，其额定电流 1.25js I I >， 因此，选定的断路器型号为NSX100NTM100A/4P 。 注：1、断路器选择应注意按照负荷类型选取特性曲线。计算机插座回路剩余电流动作装置选用A 型，其他的插座回路选C 型曲线；开水器断路器选用B 型曲线；配电照明回路断路器一般选用C 型曲线；电动机断路器选用D 型曲线； 2、确定极性时，要确定设备的极性。设备本身带有自控制功能，在一定条件下，能够实现自我切断，极性选择为4P ，带漏电保护时(+30mA/100mA)，
一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。 1、CMC-L系列数码型电机软启动器基本接线原理图： 软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。 2、CMC-L系列数码型电机软启动器基本接线示意图：
3、CMC-L系列数码型电机软启动器典型应用接线图：
注意： 1．上图所示为单节点控制方式。接点闭合软起动起动，接点打开软起动器停止。但要注意这种接线LED面板起动操作无效。端子3、4、5起停信号是一个无源节点。 2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。 3. 电流互感器副边线径不小于2.5mm2。 二、CMC-M系列数码智能型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。 1、基本接线原理图 软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。 2、基本接线示意图
