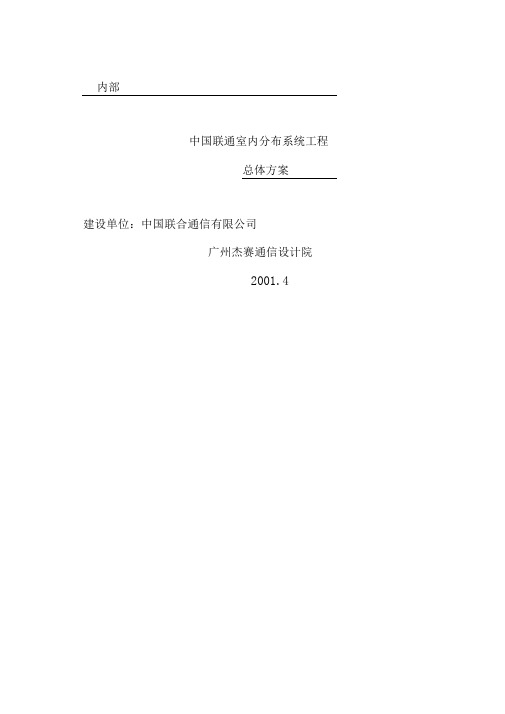

内部
中国联通室内分布系统工程
总体方案
建设单位：中国联合通信有限公司
广州杰赛通信设计院
2001.4
目次
一. 概述 (1)
1. 项目背景与建设的必要性 (1)
2. 总体方案的研究范围 (1)
3. 简要结论 (1)
二. 工程建设的必要性 (2)
1. 移动网络发展的需要 (2)
2. 促进移动通信市场的发展 (3)
3. 直接经济效益 (3)
三. 建设目标 (4)
四. 总体要求 (5)
五. 项目实施管理方法 (6)
1.1. 项目实施方案 (6)
1.2. 本项目范围 (6)
1.3. 分公司上报要求 (7)
1.4. 建设模式与管理方法 (7)
六. 建设计划及工程进度 (7)
七. 建设规模与投资估算 (8)
1.1. 建设规模 (8)
1.2. 投资估算 (8)
八. 附表 (9)
九. 附件10
一.概述
1.项目背景与建设的必要性
中国联通经过六年的移动通信网络建设，目前已建成覆盖全国（除西藏以外）的GSM 数字移动通信网络，并正在进行覆盖全国的CDMA数字移动通信网络建设，随着市场的快速发展，逐渐成为我国第二大移动通信运营商，取得的市场份额，极大的促进了我国移动通信事业的发展与市场竞争体制的形成。
随着移动通信事业的深入发展和移动通信网络建设步伐的不断加快，移动电话在大型建筑物内、地下公共场所等室内区域使用的机会增加，而且，对通信质量要求更高的数据业务也将大部分集中在这些室内场所，这就迫切需要网络有良好的室内覆盖环境，以提高全网的总体质量，从而增强市场竞争力，进一步争取用户。但部分特殊场所仅通过基站从外部覆盖，无法达到满意的效果，只有通过室内分布系统的建设才能实现良好的室内覆盖。通过调查，中国移动从1997年开始进行室内分布系统的建设，目前在全国已建有大量的室内分布系统，较好的解决了星级酒店、高档写字楼、大型商场及其他重要公共场所等大型建筑物的室内覆盖，并在今年“3.15消费者权益日”提出网络已覆盖80%的三星级以上酒店和高档写字楼、重要公共场所的承诺，目前仍在继续这一方面工作。
在此情况下，为提高联通移动通信网的质量，增强市场竞争力，建设必要数量的室内分布系统改善大型建筑物和重要地下公共场所的室内覆盖势在必行。
2.总体方案的研究范围
本文件为中国联通移动通信网室内分布系统建设总体规划报告。
本报告包括的主要内容如下：
工程建设必要性
工程建设目标
总体要求
项目实施管理方法
建设计划及工程进度
3.简要结论
根据全国各地室内覆盖需求的分析，结合本次建设的总体目标，计划在2001年5月至2002年6月间，采用单独建设的方式，在全国各重要城市，为大中型建筑物和重要地下公共场所建设2500套可供联通GSM900移动通信网和联通新时空CDMA移动通信网共同使用的室内分布系统，总投资10亿元人民币。
普通的小型建筑物的室内覆盖在GSM移动通信网和CDMA移动通信网的建设中完善，主要通过宏蜂窝基站进行覆盖，可适当建设简单的室内分布系统进行完善。
二.工程建设的必要性
1.移动网络发展的需要
建设室内分布系统是解决特殊建筑和场所的室内覆盖、改善通信网络质量的必要措施。在移动通信网络的建设初期，主要通过建设小区制的宏蜂窝基站，以无线信号从室外穿透至室内，达到大部分区域的室内覆盖，随着工程建设，将小区进行分裂，进一步缩小站距可逐步改善室内的覆盖情况。但在一些特殊情况下，难以通过这一方式得到满意的覆盖与质量效果。
随着经济的发展与城市的建设，逐渐出现大量的大型建筑，星级宾馆、大型商场、高档写字楼等建筑面积多数在数万平方米以上，普遍采用较封闭的结构，所用材料穿透损耗大，室内情况复杂，极不利于无线信号的进入与传播。根据广州地区近百座大型建筑的抽样信号调查，室内外信号场强差值多在25dB以上，最大的达到35dB。以宏蜂窝基站以穿透的方式进行覆盖难以得到满意的效果。出于特殊需要，地铁、地下商场等公共场所面积大，封闭于地下，外界无线信号很难直接穿入，多数区域是盲区。这些区域的覆盖与通信质量的改善通常需要利用室内分布系统改善，室内分布系统可直接将信号引入室内，并通过大量天馈元器件将信号均匀分布至用户到达的区域。
另外，目前的蜂窝结构移动通信系统普遍采用小区制，为避免对其他基站干扰，合理分配话务，要求对基站高度进行控制，一般市区基站高度不超过12层楼，并加以适当下倾。而在15层以上的高楼中，由于室外多个基站到达高层时的信号强度差不多，而且不稳定，会造成用户在通信过程中会产生几个小区之间的乒乓切换，通话质量差且容易掉话，具体反映在用户手机上的现象是一会儿信号满格显示，一会儿脱网无服务。这种情况下也不能利用室外宏蜂窝保证室内良好的覆盖与通信质量。
室内分布系统的建设，可完善大中型建筑物、重要地下公共场所及高层建筑的室内覆盖，保证良好的通信质量，是移动通信网络发展的需要。
2.促进移动通信市场的发展
通过室内分布系统的建设，完善联通移动通信网络的室内覆盖，可从以下三个方面促进市场的发展，产生可观的间接经济效益。
联通品牌形象的改善
由于大中型建筑物、重要地下公共场所和高层建筑内人员集中，知名度高，其室内覆盖的不完善和通信质量的不稳定对联通品牌形象影响巨大，因此，通过完善这些区域的室内覆盖可很好的改善联通移动通信网络的品牌形象，进而提高联通整体的品牌形象，为联通市场的发展创造更为有利的条件。
市场竞争力的增强
联通在移动通信业务的开展中面临中国移动的巨大压力，同时，在中国加入WTO后，将有更多的竞争者进入中国移动通信市场，只有完善的网络覆盖和良好的通信质量，才能使联通在移动通信行业中具有强大的市场竞争力。
促进用户各种移动通信业务的使用
随着移动通信技术和服务的发展，短讯、移动数据、移动多媒体等业务逐渐占据越来越多的业务比例，并将成为移动通信业务的主体。这些业务的开展，将大大增加运营收入，据国外相关人士预测，2005年以后移动数据业务带来的业务收入将超过普通语音业务收入，并且越来越成为业务的主体。根据用户的层次、使用者的心理与习惯，在室内场所，尤其是大中型建筑物、重要地下公共场所和高层建筑物内对上述业务的需求更为集中。只有良好的室内覆盖，才能促使用户选择应用这些业务，并逐渐习惯使用，达到良好的网络增值效益。
3.直接经济效益
通过室内分布系统的建设，消除了大中型建筑物、重要地下公共场所和高层建筑内的室内覆盖盲区，提高了移动通信网络质量，吸引更多的用户使用移动通信网络，增加了话务量，进而产生了收入。下面分别通过话务统计调查结果和用户预测两种途径获得室内分布系统可获得的直接经济效益。
通过对大中型建筑物与重要地下公共场所的人流量抽样调查与统计，平均每时刻有1000至2000人驻留。参考信息产业部邮电设计院2001年2月所作的全国移动用户预测，在2002年中期全国移动电话普及率可达到11%，对于大中城市市区，预计移动电话普及率平均可达到50%，接近香港1999年的水平，大中型建筑物与重要地下公共场所集中的人群层次高，移动电话普及率应在60%以上，按照2002年25%的联通移动用户市场占有率估计，每套大中型室内分布系统同时服务用户150人。忽略人员流动与更新引起的差异，可等效的认为，室内分布系统固定的服务150个联通用户，按照平均每用户年收益2000元计算，2002年以后，平均一套大中型室内分布系统一年可收入30万元以上。
根据估算，平均一套大中型室内分布系统造价约在40万左右，加上基站与交换主设备及必要的传输、配套、安装费用（每线造价1800元人民币计算，按一套室内分布系统2载频，折算用户约485户），总投资约122万，加上必要的运营费用及贷款利息等因素，4-6年内应可收回成本。如果考虑到室内分布系统CDMA可共用，分担部分成本的因素，回收期可进一步缩短。
综上所述，室内分布系统的建设不仅是移动通信网络发展的需要，在促进移动通信市场发展的同时，也将直接获得可观经济效益。
三.建设目标
为完善联通移动通信网络的室内覆盖，满足近期市场发展的需要，在本次工程建设中，应达到以下建设目标：
覆盖四星级以上的酒店商务层及公共区域；
覆盖人员集中、知名度高的办公写字楼；
覆盖大型展馆、娱乐餐饮场所、机场车站等交通枢纽楼及交易会场等重要公共场所；
覆盖面积大、人流量大、经济情况好的商场、超市等；
覆盖地铁、隧道、地下商场、停车场等。
根据移动通信市场的发展情况、所辖城市规模及旅游与交通等特殊情况，将全国各省市自治区划分为以下四类情况：
经济特发达区：北京、上海、广东
经济发达区：天津、重庆、江苏、浙江、福建、山东、辽宁、四川（成都）、湖北（武汉）、云南（昆明）
经济欠发达区：黑龙江、吉林、新疆、河北、河南、安徽、江西、湖南、广西、贵州、海南、陕西
经济落后区：西藏、甘肃、宁夏、内蒙、青海。
本次工程建设将主要集中在经济特发达区和经济发达区的特大中心城市进行，适当考虑经济欠发达区中心省会城市的建设，经济欠发达区可根据实际需要少量建设或暂不建设。
各类区域所应达到的建设效果如下：
基本消除经济特发达区特大城市中用户经常达到的室内覆盖盲区，并保证良好的通信质量；
覆盖经济发达区大城市的重要室内及地下场所，覆盖率在80%以上；
在经济欠发达区的中心城市，结合实际话务情况，完善话务量较高且无法用宏蜂窝基站改善覆盖的场所室内覆盖。
四.总体要求
本次室内分布系统的建设，应遵循以下原则：
（1）适用频段应包含联通GSM 900MHz频段和800MHz CDMA频段，可考虑兼顾联通GSM 1800MHz频段。
由于联通GSM 1800MHz频段与联通GSM 900MHz频段和800MHz CDMA频段频率相差较远，射频信号在传输介质和空间环境中的的传播有较大的差异，一方面，所建室内分布系统的对联通GSM 1800MHz频段射频信号的衰减应重新核算并作出对应结构的修改，更重要的，联通GSM 1800MHz频段射频信号在空间传播中的损耗更大，为达到与GSM 900MHz网络和800MHz CDMA网络同样的覆盖，需要增加天线口功率或增加天线数量，更改分布系统的整体结构。所以，为节约成本、降低设计难度，建设中可根据具体情况和实际需求，选择是否兼顾联通GSM 1800MHz频段。
（2）服务区域内的信号强度、通话质量和运行指标，按照实际需要事先指定，在设计与施工中加以保证，并在建设后的验收中进行评估。
（3）所建室内分布系统应保证服务区域边缘与周围其他基站各小区间进行正常的切换，同时信号严格控制在限定范围内，不能对外部网络产生干扰；
（4）满足国家有关环保要求，电磁辐射值满足国家标准《电磁辐射防护规定》，即国
标GB8702-88规定的限值，采用的设备与材料及产生的物质对环境无污染，新增的设备应达到环保部门对噪音指标的要求。
（5）满足联通移动通信网的有关技术指标与参数；
（6）选用的设备与器件满足使用要求；
（7）采用合理的设计方案，并编制完整的设计文件作为施工指导和验收依据；
（8）设备元器件的安装牢固可靠，满足有关要求；
（9）主要元器件与整个系统应经过严格测试；
（10）结合当地数据业务需求，在建设与施工中可同步进行数据接入网的建设。
以上（5）-（9）详细要求见附件2，技术规范书。
五.项目实施管理方法
1.1.项目实施方案
室内分布系统工程的建设，是全国联通移动通信网络的覆盖优化与完善工作中的一项重要内容，考虑到该项工程的建设规模投资大，相对较独立，涉及其他因素多，难以和各地的GSM移动通信网络和CDMA移动通信网络的建设同步进行，应单独立项，单独建设，具体实施方案如下：
（1）联通省区直辖市分公司根据工程总体建设目标与总体规模，结合网络运行效果和城市具体情况确定需建设室内分布系统的地点与建设方案，并上报联通总部移动通信业务部；
（2）联通省区直辖市分公司根据联通总部移动通信业务部的总体建设方案，编制可行性研究报告并上报联通总部，待总部批复后，自筹资金进行建设；
（3）工程建设完成后，由联通各分公司组织验收与情况汇总，并上报联通总部；
（4）由联通总部核实工程建设质量与建设效果，通过分公司提供的汇总情况了解全网室内分布系统的建设后效，进而制定下一步的工程计划。
1.2.本项目范围
本工程项目包含2001年新近完成的GSM数字移动通信网可行性研究报告中的室内分布系统部分，和准备建设但并未立项的室内分布系统工程项目，对于目前已施工完毕并结
算过的室内分布系统原则上不再纳入本次工程项目。
1.3.分公司上报要求
为全盘了解室内分布系统的现状与建设需求，需分公司上报以下内容：
1）准确统计目前已完成施工并结算过的室内分布系统数量与安装地点及系统类型；
2）单独列出2001年新近完成可行性研究报告，但并未完成建设的室内分布系统数量、规模、投资、安装地点与建设方案；
3）根据近期需求，在本项目计划内要完成的室内分布系统数量、规模、投资、安装地点。
对需纳入本项目的室内分布系统，必须以完整的形式详细的进行上报，主要规模表格参考附表1格式。
1.4.建设模式与管理方法
室内分布系统的设计复杂，情况多变，实际的安装与调测过程中，涉及的建筑物主体必须按照业主要求加以保护，施工难度高。对此，本项目必须在实施的过程中采取严格的管理办法，请用技术过硬、经验丰富的设计单位、施工队伍进行设计和施工，采用符合要求的设备材料，在保证质量的基础上节约投资，在建设完成后经过严格的测试进行验收。
下面提出两种建设模式：
（1）完全采用交钥匙的形式，由承包方负责全面的设计、设备元器件选定与购买、室内分布系统的安装与调测。建设单位只需要进行设计、建设过程的监督和建设后的验收；在必要时可委托承包方同业主进行合作谈判。
（2）建设方分别组织设计与施工，并负责设备元器件的选定与购买，进行建设过程的监督和建设后的验收。
在实际的操作过程中，可分别采用以上两种方式，也可采用折衷的方式，由建设方确定设备元器件的可选范围，由承包方在指定范围内进行设计、采购与施工。
本工程的具体建设管理方法应参照联通GSM数字移动通信网络建设中的相关规定，从建设程序与进度、财务与物资管理、设计与施工、质量管理与竣工验收等方面进行控制，结合室内分布系统建设的特殊性，可简化设计阶段并采用完全承包的方式进行施工建设。
六.建设计划及工程进度
本项目的建设是单独进行的，计划在2001年5月至2002年6月间完成，具体安排如下：
表6-1 联通室内分布系统工程建设
进度安排建议表
七.建设规模与投资估算
1.1.建设规模
本项目的建设拟解决各大中城市四星级以上酒店、高档写字楼、大型商场、大型地下厅馆站台及其他重要公共场所等的室内覆盖，计划建设500套大型室内分布系统、1000套中型室内分布系统和1000套小型室内分布系统。大型室内分布系统定义为服务室内面积在7万平方米以上，采用多个干线放大器的电分布系统和多个远端机的光分布系统；中型室内分布系统指服务的室内面积在3万平方米以上，所用天线数量在40个以上的电分布系统和简单光分布系统；小型室内分布系统指服务的室内面积在2万平方米左右，所用天线数量在40个以下的无源电分布系统。
结合全国各省、市、自治区的经济发展、城市规模和移动通信发展情况，为达到本工程建设目标，建议本次建设室内分布系统2500个，其中大型室内分布系统500个，中型室内分布系统1000个，小型室内分布系统1000个。
1.2.投资估算
室内分布系统的造价随设计方案、服务质量要求、建筑物情况不同而变化，本报告暂按
大型室内分布系统平均服务面积8万平方米，每平方米造价9元人民币；
中型室内分布系统平均服务面积5万平方米，每平方米造价8元人民币；
小型室内分布系统平均服务面积2万平方米，每平方米造价7元人民币；
进行估计，得到平均每套大型室内分布系统造价72万元人民币，每套中型室内分布系统造价40万元人民币，每套小型室内分布系统造价14万元，进而得到本项目总投资为9亿元人民币，投资情况估算见表7.1.2-1：
表7.1.2-1 室内分布系统投资规模表
八.附表
附表1 XX省（市、自治区）已建室内分布系统一览表
附表2 XX省（市、自治区）拟建室内分布系统一览表
说明：1.要求逐个列出各分布系统有关情况；
2.分布系统类型指采用电分布系统、光纤分布系统和光电混合分布系统中的那一种类
型；
3．分布系统规模指该分布系统属大型、中型和小型分布系统的那一种；
4.建设理由中指出该建筑或场所的类型与重要性。
九.附件
技术方案简介
技术规范书
