太原市北中环桥
普通钢筋混凝土箱梁施工技术总结
中国中铁大桥局集团有限公司
太原市北中环桥项目部
二0一三年十一月
一、工程概况
本工程位于山西省太原市北中环与汾河交点处，由西向东依次跨越滨河西路、汾河、滨河东路。工程由滨河西路立交、滨河东路立交和北中环桥三部分组成，属于太原市北中环桥工程中跨汾河节点。
北中环桥两侧与滨河东、西路立交相接，上跨汾河河道。
两侧立交为互动式立交，主线桥分别与北中环道路和北中环桥相接。两立交均设有匝道分别与滨河西、东路实现互动功能。人行、非机动车等通过立交内的梯道上主线桥后通过北中环桥实现过河功能。
滨河西路立交，桥梁面积：45857.6m2；人行梯道面积639.2 m2；打桩式挡墙长度74.52m；旧桥拆除1008 m2；
滨河东路立交，桥梁面积：39042 m2；人行梯道面积661.4 m2；打桩式挡墙长度651.01m；
北中环桥桥梁面积：13485 m2；
共计桥梁面积：98384.6 m2；人行梯道面积1300.6 m2;打桩式挡墙长度725.53m。
二、施工技术方案
在进行普通钢筋混凝土现浇箱梁施工前，项目经理部向监理单位上报现浇箱梁开工报告（项目第一次浇筑箱梁），并且对项目部工区技术员及工区班组长进行三级技术交底，同时要求班组长对班组员再进行详细交底。项目部在普通钢筋混凝土现浇箱梁施工各项工作准备完毕后，进行现浇箱梁的施工，施工过程分为以下几步：
普通钢筋混凝土现浇连续箱梁施工工艺流程图
2.1、支座安装
本项目主要支座为HDR（Ⅰ）高阻尼隔震橡胶支座和LNR（H）水平分散型橡胶支座。支座上、下面设支座楔形块和支座垫石，将主梁梁底、台帽顶的纵横坡调整为水平面，以保证支座水平安装、水平支承传力，其它安装技术要求详见支座生产商的安装说明。
安装前由测量人员放出横桥轴线和顺桥轴线以控制支座的平面位置，并测出立柱顶面高程用以控制支座的安装高程。同时对支座全面检查，查看零件有无丢失、损坏，聚四氟乙烯滑板安装前表面涂抹硅脂，以及对支座部件清洁干净。安装时下座板必须保持水平，支座四角高差要小于2mm 。上座板安装时要根据施工时温度与设计安装温度差值计算预偏量，保证支座上下各部件纵横向对中，错开距离与计算值相等。
支座详细安装步骤见HDR、LNR系列橡胶支座通用安装图安装步骤。
2.2、地基处理
现浇箱梁施工前进行对现浇段地基处理，换填土采用建筑施工矿渣处理，换填深度不小于40cm，用挖掘机进行整平，整平完毕后用16T单钢轮压路机分层碾压，压实密实度达到96%以上，碾压宽度超过翼缘板1米，以保证满堂支架基础稳定。在地基处理完毕后，浇筑20cm厚C20混凝土，以提高地基承载力。
在地面硬化以后，应该加强箱梁施工范围内的排水工作，在场地两侧开挖30×30cm矩形排水沟，并设臵引水槽，沟底设臵纵坡，注
意保持排水畅通，沟面抹1:2水泥砂浆，以保证雨水及时排除，避免雨水浸泡地基而导致地基承载力下降危及支架的安全，严禁在施工场地内形成积水，造成地基不均匀沉降，引起支架失稳，出现安全隐患和事故。
2.3、支架搭设
满堂支架采用“碗扣式”支撑体系搭设，支架立杆纵桥向布置间距均为60cm，横桥向布置为两侧翼缘板下为2*90cm+60cm间距，腹板间距为2*30cm，底板下间距为3*60cm。水平横杆均按照120cm布置，纵向剪刀撑两翼板侧各一道，腹板下各设一道，肋板处一道，横向每隔4.5m一道；当支撑架高度大于4.8m时，顶端和底部必须设置水平剪刀撑，中间水平剪刀撑设置间距应小于或等 4.8m；并且斜撑与立杆向连接在施工过程中严格检查每一个碗扣件是否打紧，剪刀撑严格连接在立杆上面，现场技术员逐个检查碗扣件连接，及杆件布置，做到一环扣一环，不出现漏杆，漏扣件的现象，严格按设计要求搭设。在支架搭置完毕后，在支架上方加设顶托，顶托上设置纵向和横向方木，一次分配梁采用15cm*10cm方木顺桥向设置，二次分配梁采用10cm*10cm方木横桥向布置。在施工过程中，把小方木用钉子钉在大方木上，保证方木与方木之间衔接紧密，保证每个顶托都顶在一次分配梁上，在工序完成之后，技术员检查每个方木是否有裂痕，及顶托是否合格，如发现问题，立即整改，保证箱梁施工过程安全无误。2.4、模板及支座安装
本项目箱梁模板采用胶合板。该模板重量轻，搬运和拼装方便。
而且，在使用过程中不需要涂刷脱模剂，不污染钢筋，砼外观平整光滑，色泽一致。施工时为保证工程质量，不得使用脱胶空鼓、边角不齐、板面覆膜不全的胶合板。板材锯割时使用圆锯，以便划线后一次锯割成型，能在安装时做到拼缝紧密平整。板面拼缝处如出现高差，不允许刨去高出部分，而须在较低的板与方木之间用薄铁皮垫平。为防止出现细缝漏浆，保证箱梁底板整体的美观，两板中间采用双面胶带密封。内膜采用木板制作，为了完成后拆除方便，构件长度尽量小于2米，上钉白铁皮或覆盖彩布条，以防向箱室内漏浆。施工时，按图纸和施工放样精确立模，确保平面位置和标高位置。内模要确保尺寸，避免超限时减少箱梁界面尺寸或增加恒载，影响工程质量。模板支撑必须牢固，上下设对位螺栓，严防模板发生变形。
2.5、支架预压
预压目的是检验支架及地基的强度及稳定性，消除整个支架的塑性变形，消除地基的沉降变形，测量出支架的弹性变形。
预压采用成件钢筋对支架进行预压。预压荷载为梁体自重的120%。
预压范围：按箱梁底模宽度，长度范围预压。钢筋加载按图纸设计每延米混凝土、钢筋平均重量计算。
预压观测：在每跨1/4、1/2、3/4处，按每处中心、横向左右侧布3个点进行观测。预压前对底模标高观测一次，预压过程中平均每2小时观测一次，观测至沉降稳定为止。卸载后观测底模标高，根据观测资料计算出支架的弹性变形值及地基的下沉值。
预压时间约7天，完成后移除成捆钢筋，根据计算预拱度重新放样，调整底模标高。
2.6、施工预拱度的确定与设置
为保证箱梁卸架后能达到设计要求的外形，在支架、模板施工时设置合适的预拱度。确定预拱度时，主要考虑以下因素：
A、由结构自重及活载一半所引起的弹性挠度δ1；
B、支架在承荷后由于杆件接头的挤压和卸落设备压缩而产生的非弹性变形δ2；
C、支架承受施工荷载引起的弹性变形δ3；
D、支架基础在受载后的非弹性沉陷δ4；
将梁的挠度和支架变形值、地基下沉值叠加计算出预拱度之和，作为预拱度最高值。纵向预拱度的设置，最大值为梁跨中间，桥台支座处、桥墩为零，按二次抛物线计算确定。根据计算箱梁底标高对预压后底模标高重新调整。
2.7、钢筋制作与安装
箱梁钢筋在钢筋加工场下料加工成型，用载重汽车运至现场，塔吊式起重机吊装就位，现场绑扎或焊接。钢筋的安装和预应力筋的配置，应与砼的浇筑程序和模板的安装顺序配合进行。在施工过程中，根据图纸进行控制，确保尺寸和位置符合要求。钢筋接头按设计和规范要求施工，尽量设置在内力较小位置，并错开设置，保证接头质量。箱梁体内的预埋件，包括支座钢筋网、伸缩缝钢筋和防撞护栏预埋筋。施工时要注意设置安装，并保证数量的位置正确。采用专用垫块，按
梅花形布设，确保钢筋保护层厚度且不影响箱梁外观质量。
先底板钢筋绑扎，后进行腹板、横梁钢筋绑扎，最后进行顶板钢筋绑扎。
2.8、混凝土浇注
1)箱梁浇筑前期施工安排：
1.1周密计划，统一安排：浇筑箱梁过程不得中断，一旦中断就会造成不可估量的损失。因此在浇筑箱梁时，项目部领导亲自挂帅，各部主要人员现场顶岗，一旦出现情况，当机立断解决问题。
1.2本项目匝道桥箱梁较多，同一时间出现2-3处作业队浇筑箱梁混凝土，浇筑时劳动力、材料及技术人员都统一指挥，集中使用。
2) 混凝土在拌和站集中拌合(商砼站)，砼罐车运至施工现场。拌和时所用水泥均为同一厂家、同一品种，混凝土使用的骨料和细料符合规范要求，掺加的外加剂品种及用量符合要求。
混凝土浇筑前须清除模板内杂物，积水，钢筋上的油污，湿润接茬面，检查模板、支架、预埋件等，符合要求后方可浇筑。
必须使用合格的混凝土，试验人员随时检查混凝土的和易性和坍落度。不合格混凝土决不允许使用，为保证内在和外在质量，坍落度必须严格控制。
3)箱梁砼在拌和站集中拌和，砼运输车水平运输到现场，垂直运输用砼泵车进行。现浇箱梁砼配合比严格按设计要求,箱梁砼浇筑分两次进行：第一次浇筑底板及腹板，第二次浇筑剩余部分。在砼浇筑前，应用鼓风机或空压机等清除底模和砼结合面上的杂物。在浇筑
过程中，采用插入式振捣器密实，再用平板式震动器拉平。第一次浇筑时，制作插尺来控制底板浇筑厚度；第二次浇筑时，设置高程控制点来保证顶板高程及坡度正确。
为了减少施工缝，保证外观质量，第一次浇筑时侧板顶部砼标高一致，将两次浇筑的接缝形成一条直线，以达到外观美化效果；第二次浇筑时，翼板部分的砼向外侧浇筑，浇筑过程中注意防撞墙预埋钢筋及混凝土标高控制。
混凝土分层浇注，分层厚度控制在30～45cm。振捣采用插入式振动棒，振动棒的振动深度一般不应超过棒长度2/3～3/4倍，振动时应不断的上下移动振动棒，以便捣实均匀。振动棒应插入下层混凝土中5～10cm，移动间距不超过40cm，与侧模应保持5～10cm距离，对每一个振动部位，必须振动到该部位混凝土密实为止，即混凝土不再冒出气泡，表面出现平坦泛浆。为防止内模移位，采取对称平衡浇筑。混凝土振捣时严禁碰触模板、钢筋及其它预埋件。在浇筑过程中或浇筑完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下，采取措施将水排除，继续浇筑时，应查明原因，采取措施减少泌水。
混凝土浇筑过程中，专人负责检查支架、模板、钢筋和预埋件等稳固情况，发现松动、变形、移位时，及时进行处理，并做好混凝土施工记录。浇筑完的混凝土应及时修整抹平、拉毛、养生养护。
2.9、混凝土养护
混凝土初凝后尽快保养，采用土工布或塑料薄膜覆盖，洒水养护
7天，保持混凝土表面经常处于湿润状态。
用于控制拆模，落架的混凝土强度试压块放置在箱梁室内，与之同条件进行养生。
在养护期内，严禁利用桥面作为施工场地或堆放原材料。
工程各部位混凝土的浇筑时期，时间及浇筑条件都应保持完整的记录，供监理工程师随时检查使用。
2.10、落模
箱梁模板卸落应按荷载传递的次序分次分阶段进行，当达到一定的卸落量后，支架才能脱离梁体。不承重的侧面模板，在砼强度能保证其表面及棱角不因拆除模板而受损坏，或在砼抗压强度大于2.5mPa 时，方可拆除。承重模板在砼的强度能承受自重及其他可能的叠加荷载时方可拆除，或砼强度达到设计强度标准值的75%时拆除。
三、质量保证措施
3.1、支架布设
3.1.1 立杆的垂直度应按1/500控制，且全高的垂直偏差应不大于10cm。
3.1.2 用经纬仪检查横杆水平度和立杆垂直度。逐个检查立杆底座松动或空浮情况，及时旋紧可调座和薄钢板调整垫实。
3.1.3 斜撑杆可加强支架整体刚度和承载力，应按规定要求布置，分布均匀，不应随意拆除。
3.2、模板安装
3.2.1模板制作尺寸标准，板面平整，拼装前表面处理干净，模
板拼缝严密、平齐、无错台；
3.2.2模板安装应保证位置准确，支撑牢固；
3.2.3固定在模板上的预埋件、预留孔须安装牢固、位置准确；
3.2.4箱梁节段底板面积较大，为便于下料，制作和安装顶板底模时在中部设一活动模板，浇筑底板混凝土时从两侧腹板与活动模板口下料，在顶板混凝土浇筑前将活动模板就位；
3.2.5模板安装完毕后，应对其平面位置、顶面高程、预埋件、预留孔、支架纵横向稳定性及连接点的牢固性等进行细致地检查，经监理工程师确认合格后方可浇筑混凝土。
3.3、钢筋安装
3.3.1钢筋必须按不同的钢种、等级、规格分类存放，且应设立标志牌，以利于检查和使用，露天存放时应垫高垫平加覆盖；
3.3.2雨天不采取有效措施不得进行钢筋焊接；
3.3.3箱梁底板、顶板钢筋为二层，上下层钢筋用短钢筋支撑，支撑点下面设有垫块；
3.3.4靠近外模和底模的钢筋保护层垫块均采用水泥砂浆垫块，水泥砂浆垫块必须满足强度要求；
3.4、混凝土施工
3.4.1 浇筑砼时，不允许加水改变砼稠度，坍落度过大过小不得使用，严格控制砼搅拌时间。
3.4.2施工中严防漏捣、欠捣和过度振捣，在前层砼凝前将次层砼浇筑完毕，保证无层间冷缝。
3.4.3 顶板混凝土应进行二次抹面,第二次抹面应在混凝土近初凝前进行，以防早期无水引起表面干裂,混凝土浇筑完毕后，派专人覆盖土工布进行湿润养护。
3.4.4 混凝土原材料和外加剂选用、配合比设计要符合施工技术规范要求，以保证梁体质量。
四、施工中存在的问题及整改措施
在现浇箱梁的施工过程中支架搭设，模板安装、混凝土浇注，等几道工序，施工过程中都较为顺利，为了及时总结经验，找出施工中仍然存在的不足之处，更好的指导以后连续箱梁的施工工作，现将该工程普通钢筋混凝土连续箱梁质量情况及施工技术总结如下：1．现浇箱梁侧面在两次浇筑的施工缝处不平顺。
2．现浇箱梁侧面出现少量施工冷缝。
3．模板倒用前表面未清理干净。
4．现浇箱梁底部有少许污垢；
5．现浇箱梁侧面局部有少量的水纹；
6．桥面养护存在不及时现象；
针对以上出现的问题，具体整改措施如下：
1.第一次浇筑时，在模板上弹出混凝土施工顶面线，严格控
制施工缝处混凝土面标高，使施工缝顺直。
2.浇筑混凝土时，分多层浇筑，缩短混凝土连续浇筑时间，
减少接茬现象，同时，要求振捣工人在振捣时，应快插慢
拔，不过振，不漏振，让气泡充分溢出；
3.拆卸完侧模后，立即将模板保护好，在下次立模前将模板
表面清理干净，在破口位置用原子灰进行填补，除尽模板
上污渍；
4.钢筋及模板安装完毕后，对底模上的杂物及焊渣进行清理
完成后再进行混凝土浇筑。
5.项目部实验室值班人员严格控制混凝土拌制质量，杜绝泌
水现象发生，从而清除水纹。
6.考虑到现场施工用水困难，现浇箱梁混凝土初凝后，用土
工布覆盖洒水保湿养护现浇箱梁顶面，勤养护，防止混凝
土表面出现裂缝。
五、安全保障措施
教育职工牢固树立“安全第一，预防为主”的安全意识，克服麻痹思想和侥幸心理。在施工过程主要抓好以下几点：
1、参加施工的全体人员必须接受安全技术教育，考试合格后方能上岗操作，施工过程中严格按照操作规程办事。
2、对于各种施工机具定期进行检查和必要的试验，特别是对桥上的供电线路和张拉机具，更要经常检修，确保其处于良好的状态。
3、对于重要工作和关键工序实行重点管理，并做好经常性的检查和监护，特别是对高空作业和预应力张拉，教育工人加强个人安全防护，并严格按照规程操作。
4、加强防火工作，现场设置消防器材。在搭设支架、立筑模型和混凝土养护生火时，加强消防检查，保证工程不发生火灾。
六、结论
在上述正确理论与方案的指导下，从试验室、测量组到技术室再到施工管理都认真做好现场服务与管理工作，狠抓现场施工技术、质量管理落实，使每道工序、每个环节都在控制之下，从而达到了连续箱梁桥流畅的线形，内在实体强度质量，保证了箱梁桥的结构尺寸、预拱度等各项技术指标均达到优良的要求，取得了太原市北中环桥的顺利进行与最后成功。
太原市北中环桥项目部
2013年11月28日

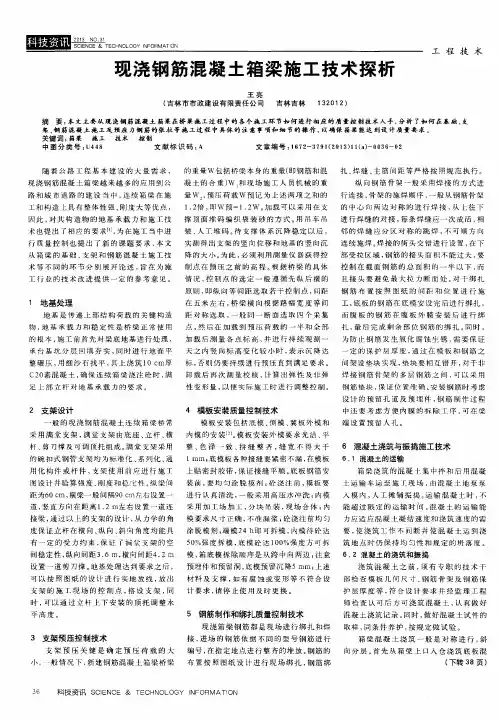

现浇箱梁施工技术的难点与措施 摘要：在当前的社会，交通是一个国家发展的重要决定因素，因此世界各地都在努力发展自己的交通事业，借此以提高自身的发展速度。而桥梁是交通工程的一个重要组成部分，如何解决桥梁施工的技术难题也成为竞争的焦点。路桥工程中，在山区施工现浇连续箱梁常遇见地势起伏变化大、地下水发育等困难，本文介绍了通过合理制定施工支架，克服了在山区修建高墩现浇连续箱梁所遇到的一系列难题。关键词：贝雷支架；现浇；箱梁；施工1.工程概述该桥梁工程位于R＝255m左转平曲线上，单向双车道，桥面超高6％。上部结构为四联共18跨预应力砼单箱双室连续箱梁，跨度组合为 5×20+（25+2×30+25）+5×20+4×20m。箱梁顶宽12m，底宽7m，20m跨箱梁等高1.5m，25m跨、30m跨箱梁等高1.7m。SJ匝道桥地处山谷之中，需跨越高填方主线和已通车的JM匝道，地势起伏落差大，桥墩普遍较高，多处连续桥跨净高大于20m，且地下水发育，地表泉眼较多，施工难度大。 2.高墩现浇箱梁支架方案选择通常现浇连续箱梁施工时先对地基进行处理，然后搭设满堂门式落地支架，业主规定必须逐跨进行堆载预压后才能进行连续箱梁施工，在地形起伏大、地下水系发育的山谷中采用满堂式落地支架不仅大面积进行地基处理的难度大、费用高，而且材料、人员的投入较大，特别是净高大于15m的高墩现浇箱梁施工如采用满堂门式落地支架，安全性将大大降低。 一般进行高墩现浇箱梁施工时，支架多采用钢管贝雷支架或整体稳定性较好、承载力较大的碗扣式支架。由于本公司无数量巨大的碗扣式支架，施工采用单排式钢管贝雷支架进行16跨（两跨采用满堂门式落地支架）高墩连续箱梁现浇。采用钢管贝雷支架优点是受地形制约较小，只需对小范围的钢管基础的地基进行处理，地基处理费用较少，且只需对典型初始段支架进行堆载预压，施工人员投入少，支架搭设速度较快，支架搭设质量有保证，且施工安全保证性大大提高。 3.支架设计根据SJ匝道桥各跨的结构型式和地形地貌，支架分为三种类型：净空较低的主线路基上的30m跨现浇箱梁采用普通的满堂门式落地支架；跨已通车的JM匝道的11＃～12＃跨箱梁及接桥台落差较大的尾跨采用贝雷梁式支架；其余跨采用贝雷梁－柱式支架。满堂门式落地支架比较常见，在此不作介绍。钢管贝雷梁－柱式支架 3.1.1支架总体布置普通高墩20m跨及25m跨不采用无钢管立柱的贝雷梁式支架，主要是考虑到在立柱的预埋牛腿上前后跨的贝雷梁需交错，贝雷梁太多则安、拆均比较困难，且贝雷的用量将大大增加，另牛腿承受荷载过大。基于以上几点考虑，采用贝雷梁－柱式支架，在跨中设钢管柱，两侧立柱预埋加强 I45b牛腿，贝雷梁为两跨连续梁，两端支承在立柱预埋牛腿上的2Ι45b横梁，跨中支承在钢管顶的2Ι45b横梁上。跨中钢管柱为单排3根Φ100cm钢管桩立柱，同排钢管用10＃槽钢剪刀撑联结，使钢管柱协同受力且能增加其稳定性。每根钢管安装前应检查有无局部变形严重或损坏，如发现应进行加强或修补。纵梁采用单层双排贝雷梁。贝雷片上正交布置横桥向I16工字钢横梁。再在I16工字钢上搭设门式支架，门式支架每两个交错布置，纵向间距61cm，横向间距90cm。钢管贝雷支架横向水平，箱梁的横坡通过门式支架调节。其总体布置见图1： 3.1.2贝雷梁受力计算箱梁分两次浇筑，保守起见，按一次性浇筑混凝土计算支架荷载。支架荷载计算包括：新浇筑钢筋混凝土自重Q1、贝雷梁自重Q2、施工人员及小型机具等荷载Q3、模
