第一章概述 1、产品用途： PGD系列直流电源屏广泛用于电站、变电所、城乡电网、铁道系统、工矿企业、邮电通信等场所的直流电源系统；供给： *断路器正常的分、合闸等操作电源； *仪器仪表、继电保护等控制电源； *事故时的应急电源(事故油泵、事故电机、应急照明等)； *通讯电源； *载波电源； *交流UPS等。 2、产品型号及其分类： 合闸母线电压 控制母线电压 电池组数×容量 设计序号 产品编号 浙江三辰公司直流屏 举例说明： 如：PGD6-IV-2×100-220/220 为：浙江三辰电器公司免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示；设计方案采用IV方案，电池采用双组100AH，合闸母线电压220V，控制母线电压220V。 产品编号说明： PGD1：镉镍电池直流屏，无微机控制方案； PGD2：免维护电池直流屏，无微机控制方案； PGD3：通讯电源直流屏，无微机控制方案； PGD4：免维护电池直流屏，电抗器方案，微机控制； PGD5：免维护电池直流屏，电抗器方案，微机控制，触摸屏或液晶显示； PGD6：免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示； PGD7：免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示，总线式结构。

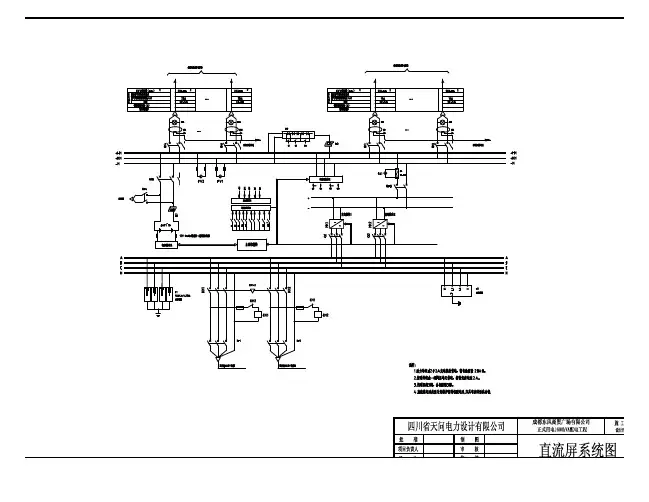

3、直流电源屏的组成： 图1-1 直流电源屏系统图 由上图可以看出，直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察(电压测量、绝缘、闪光)等几个部分组成。带微机控制的直流屏，增加了中央监控单元，使直流屏的介面更友好、操作、控制更简单。 上图中直流系统所采用的整流器是由一个或多个高频开关电源模块所组成整流。高频开关电源模块具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出等优点，近年来已被大规模应用在直流电源系统中，取代了原来直流系统中的“干式工频变压器+硅整流系统”成为直流系统整流器的主流。 上图中控制母线所采用的调压装置的组成形式为“降压二极管模块+自动调压装置”。降压二极管模块由于其性能可靠、易维护等优点，已取代传统降压硅链成为直流系统中应用最多的降压元件。(注意：该单元是选装件，220V系统电池数量选102-104只或110V系统电池数量选51-52只时，该单元不选装) 说明：由于不同使用场合的差异性，直流系统的具体设计方案详见我公司所配的图纸。

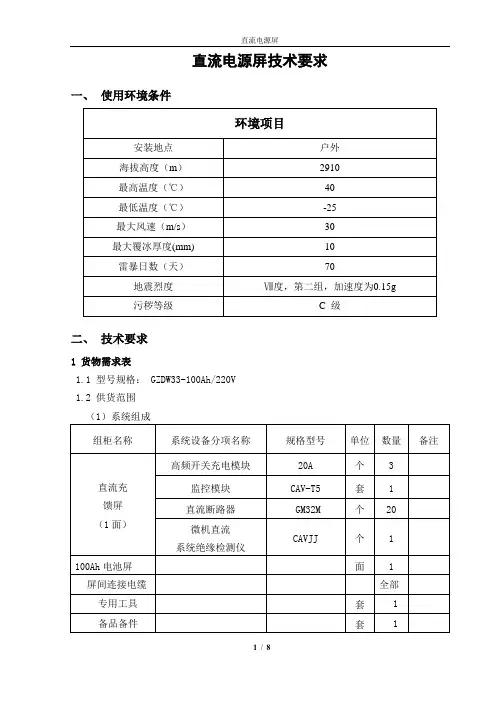

编辑词条 直流屏 目录[隐藏] 2.直流屏技术指标: 3.直流屏工作条件： 1.直流屏含义及作用： 直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。 直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。 直流屏的组成： 充电柜-充电模块-监控模块-电池组 直流屏主要特点： 系统特点 高可靠性： 采用开关电源的模块化设计，N+1热备份。 充电模块可以带电热插拔，平均维护时间大幅度减少。 动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。 硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。 可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。 系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。 高智能化： 监控模块采用大屏幕液晶汉字显示，声光告警。
一．直流系统的概念 直流系统是应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户，为给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流 电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性和安全性。直流系统是以电池容量标称如 65AH100AH常用名称:GZDW-65AHGZDW-100AH。 二．直流系统的用途 广泛应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户(如发电厂、变电站、配电站、石化、钢铁、电气化铁路、房地产等)，为信号设备、保护、自动装置、事故照明及断路器分、合闸操作提供直流电源，它也同样广泛的应用于通信部门、计算机房、医院、矿井、宾馆，以及高层建筑的可靠应急电源，用途十分广泛。还有直流系统的心脏是蓄电池， 对蓄电池进行科学的维护是直流系统的核心工作。 三．直流系统的组成 直流系统主要由两大部份组成。一部份是电池屏，另一部份是直流充电屏（直流屏）。电池 屏就是一个可以摆放多节电池的机柜（800×600×2260）。电池屏中的电池一般是由2V-12V 的电池以9节到108节串联方式组成，对应电的电压输出也就是110V或220V。目前使用的 电池主要是阀控式密封免维护铅酸电池。直流屏主要是由机柜、整流模块系统、监控系统、 绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元。 1.整流模块系统： 电力整流模块就是把交流电整流成直流电的单机模块，通常是以通过电流大小来标称（如2A 模块、5A模块、10A模块、20A模块等等），按设计理念的不同也可以分为：风冷模块、独 立风道模块、自冷模块、自能风冷模块和自能自冷模块。它可以多台并联使用，实现了N+1 冗余。模块输出是110V、220V稳定可调的直流电压。模块自身有较为完善的各种保护功能如：输入过压保护、输出过压保护、输出限流保护和输出短路保护等。 2.监控系统： 监控系统是整个直流系统的控制、管理核心，其主要任务是：对系统中各功能单元和蓄电池 进行长期自动监测，获取系统中的各种运行参数和状态，根据测量数据及运行状态及时进行 处理，并以此为依据对系统进行控制，实现电源系统的全自动管理，保证其工作的连续性、 可靠性和安全性。监控系统目前分为两种：一种是按键型还有一种是触摸屏型。：监控系统 提供人机界面操作，实现系统运行参数显示，系统控制操作和系统参数设置。 3.绝缘监测单元： 直流系统绝缘监测单元是监视直流系统绝缘情况的一种装置，可实时监测线路对地漏电阻， 此数值可根据具体情况设定。当线路对地绝缘降低到设定值时，就会发出告警信号。直流系 统绝缘监测单元目前有母线绝缘监测、支路绝缘监测。 4.电池巡检单元： 电池巡检单元就是对蓄电池在线电压情况巡环检测的一种设备。可以实时检测到每节蓄电池 电压的多少，当哪一节蓄电池电压高过或低过设定时，就会发出告警信号，并能通过监控系
