编辑词条
直流屏
目录[隐藏]
2.直流屏技术指标:
3.直流屏工作条件：

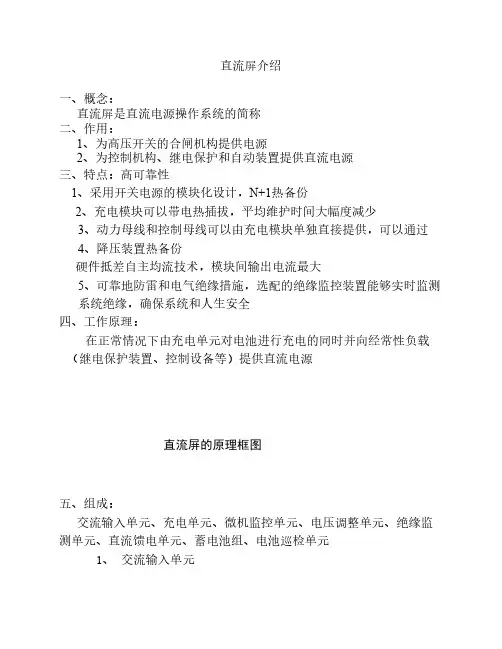

1.直流屏含义及作用：

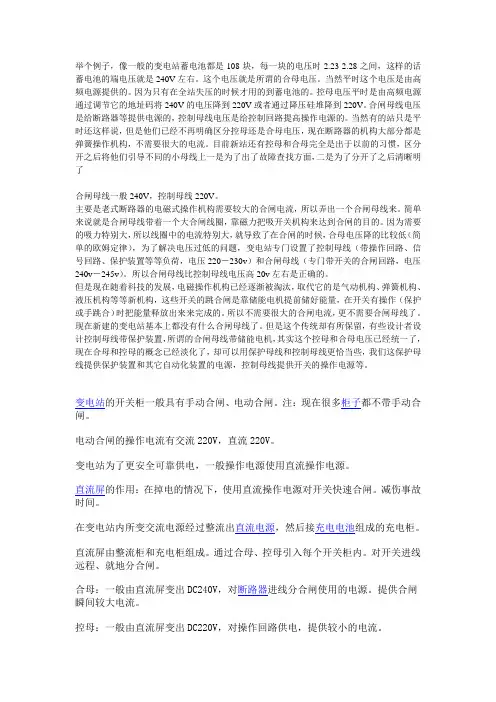

直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。
直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。
直流屏的组成：
充电柜-充电模块-监控模块-电池组
直流屏主要特点：
系统特点
高可靠性：
采用开关电源的模块化设计，N+1热备份。
充电模块可以带电热插拔，平均维护时间大幅度减少。
动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。
硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。
可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。
系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。
高智能化：
监控模块采用大屏幕液晶汉字显示，声光告警。
可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。
具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。
现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。
蓄电池自支管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。
系统采用监控装置内置绝缘监察、电池检测、接地选线、电池活化、硅链调压、中央信号等功能单元，大大方便用户使用；
直流屏
系统采用独有的“一线通”接线技术，大大方便大容量直流系统的屏内接线，方便用户维护。
● 充电模块采用自然冷却方式，平均无故障时间大幅提高，而且可用于环境相对恶劣的场所；
● 充电模块可带电插拔，平均维修时间大幅减少；
● 采用国际最新软开关技术，主要器件采用高质量的名牌产品；
● 硬件低差自主均流技术，模块间输出电流最大不平衡度优于±5%
● 可靠的防雷和高度的电气绝缘防护措施，绝缘监测装置实时监测系统绝缘情况，确保系统和人身安全；
●监控模块采用大屏幕液晶触摸屏显示，真人语音告警；
●监控程序采用面向对象的设计思想,模块化编程,有利于程序维护与升级；
直流屏监控装置图片
● 可通过监控模块进行系统各部分的参数设置,具有详细的在线帮助功能；
● 具备平滑调节输出电压和电流，蓄电池自动温度补偿等先进功能；
● 现代电力电子技术与计算机技术相结合，实现对电源系统的“遥测、遥控、遥信、遥调”以及实现无人值守；
● 蓄电池自动管理及保护，实时自动监测蓄电池的端电压，充、放电电流，并控制蓄电池的均充和浮充，设有电池过欠压和充电过流声光告警。
●装置可通过公共电话线进行程序支持，实现远程维护诊断。直流屏监控模块[编辑本段]
2.直流屏技术指标:
1) 交流测量精度：220V及380V±15% 范围内≤ 1.0 %
直流屏原理图
2) 直流测量精度：控母电压：110V~240V范围内≤ 0 .5%
合母电压：286V~198V范围内≤ 0.5%
充电电压：286V~198V范围为≤ 0.5%
电池电压：12.5V±10%范围为≤ 0.5%
控母、充电电流: 10%Ie~100%Ie范围内≤ 0.5%
3) 充电控制参数：调压口输出电压(DC)：0 ~ 8.0V受控(100mA)
4) 温度检测：1路电池室温度-40℃~125℃
109路电池温度巡检-55℃~125℃
5) 电池在线检测：256路直流屏原理图
6) 绝缘在线检测：8~64路,可定制
7) 支路开关状态检测：8~64路
8) 硅链控制：5级
9) 故障记录：64条
10）继电器触点：220V / 2A
[编辑本段]
3.直流屏工作条件：
1) 工作电源：AC320V~420V
试机电源：AC320V~420V 50Hz±10%
2) 工作环境温度：0℃~ 45℃
3) 空气相对湿度：≤ 85RH
4) 运行场所：无强烈振动和冲动、无严重尘埃、无腐蚀性气体、无导电性和爆炸性介质、通风良好。
5) 部适用范围：DC110V系统，DC220V系统均能满足使用。
说明：本说明书的参数设置均以220V系统为例，110V系统参数作相应调整
3系统配置直流电源系统由多功能监控模块，高频开关充电模块，电池模块、直流馈出等几部分组成。
3.1直流系统监控模块直流屏多功能集中监控模块是自行开发，全数字化控制、保护、管理、测量的新型直流监控装置。装置硬件高度集成化，采用单板结构（All in o ne），内含绝缘监察、电池检测、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁符合用户使用习惯。
第一章概述 1、产品用途： PGD系列直流电源屏广泛用于电站、变电所、城乡电网、铁道系统、工矿企业、邮电通信等场所的直流电源系统；供给： *断路器正常的分、合闸等操作电源； *仪器仪表、继电保护等控制电源； *事故时的应急电源(事故油泵、事故电机、应急照明等)； *通讯电源； *载波电源； *交流UPS等。 2、产品型号及其分类： 合闸母线电压 控制母线电压 电池组数×容量 设计序号 产品编号 浙江三辰公司直流屏 举例说明： 如：PGD6-IV-2×100-220/220 为：浙江三辰电器公司免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示；设计方案采用IV方案，电池采用双组100AH，合闸母线电压220V，控制母线电压220V。 产品编号说明： PGD1：镉镍电池直流屏，无微机控制方案； PGD2：免维护电池直流屏，无微机控制方案； PGD3：通讯电源直流屏，无微机控制方案； PGD4：免维护电池直流屏，电抗器方案，微机控制； PGD5：免维护电池直流屏，电抗器方案，微机控制，触摸屏或液晶显示； PGD6：免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示； PGD7：免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示，总线式结构。
3、直流电源屏的组成： 图1-1 直流电源屏系统图 由上图可以看出，直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察(电压测量、绝缘、闪光)等几个部分组成。带微机控制的直流屏，增加了中央监控单元，使直流屏的介面更友好、操作、控制更简单。 上图中直流系统所采用的整流器是由一个或多个高频开关电源模块所组成整流。高频开关电源模块具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出等优点，近年来已被大规模应用在直流电源系统中，取代了原来直流系统中的“干式工频变压器+硅整流系统”成为直流系统整流器的主流。 上图中控制母线所采用的调压装置的组成形式为“降压二极管模块+自动调压装置”。降压二极管模块由于其性能可靠、易维护等优点，已取代传统降压硅链成为直流系统中应用最多的降压元件。(注意：该单元是选装件，220V系统电池数量选102-104只或110V系统电池数量选51-52只时，该单元不选装) 说明：由于不同使用场合的差异性，直流系统的具体设计方案详见我公司所配的图纸。
直流屏使用说明书
————————————————————————————————作者：————————————————————————————————日期:
ＧQH－D高频开关直流电源系统使用说明书 深圳市泰昂能源科技股份有限公司 二零一二年四月
目录 公司概述…………………………………………………………………………………………………….２ 智能电网电源整体解决方案 (2) 第一章概述………………………………………………………………………………………………．４ § 1.１简介 (4) §１.２系统性能特点 (4) §1.3 型号定义说明 (5) § 1.４技术指标……………………………………………………………………………………………５ 第二章系统结构组成及接线方式 (6) §2．1系统结构组成 (6) §2．2系统主要接线方式…………………………………………………………………………………..．8 第三章系统监控模块 (1) ９ §3．1监控系统原理组成 (19) § 3.2触摸屏监控模块PＭＵ－51操作说明 (20) § 3. 3液晶屏监控模块ＰＭU-Ｓ３ 1 操作说明……………………………………………………………3３ 第四章高频整流模块说明…………………………………………………………………………….４４ § 4.１概述 (44) §4.2工作原理……………………………………………………………………………………………４5 §4．３整流模块技术参
数 (46) 第五章蓄电池使用维护 (47) §5.1充电功能 (47) §5.2温度补偿 (4) ８ §5.3电池定期维护保养功能……………………………………………………………………………４8 第六章基于模块化的直流不间断电源一体化介绍 (5) ０ §6.1技术特征 (50) §6.2适用范围……………………………………………………………………………………………５０ §６.３为解决系统问题所做的创新设计…………………………………………………………………５1 §6.4我们的努力为客户带来的收益 (52) §6.5系统配置及通信方案 (5) ３ §6．６系统技术指标………………………………………………………………………………………５3 附录：注意事项 (54) 公司概况 深圳市泰昂能源科技股份有限公司,成立于２０01年4月，200９年12月由原“深圳市泰昂电子技术有限公司”整体变更为“深圳市泰昂能源科技股份有限公司”，注册资本42０0万。 泰昂能源下属深圳、绩溪两大研发和制造基地。深圳总部位于南山区科技园高新中区深圳软
编辑词条 直流屏 目录[隐藏] 2.直流屏技术指标: 3.直流屏工作条件： 1.直流屏含义及作用： 直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。 直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。 直流屏的组成： 充电柜-充电模块-监控模块-电池组 直流屏主要特点： 系统特点 高可靠性： 采用开关电源的模块化设计，N+1热备份。 充电模块可以带电热插拔，平均维护时间大幅度减少。 动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。 硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。 可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。 系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。 高智能化： 监控模块采用大屏幕液晶汉字显示，声光告警。
系列直流电源柜（屏） 使用说明书 1、总则 我公司生产的GZDW系列直流电源屏广泛适用于电力系统中的大、中、小型发电站和变电站等电气设备、二次回路继电保护装置直流电源系统，作为控制、信号、通信、保护及直流事故照明、直流电机启动及动力装置等的电源设备，也可用于邮电通讯及适应其他行业电力工程的需要，也可做为直流稳压、稳流电源等各种直流操作电源。 我公司技术力量雄厚，产品性能稳定，赢得了广大用户的信赖，产品销往全国各地及国外，是电力工业部定点生产NGZ系列直流电源柜（屏）（以下简称：直流柜）的生产企业。产品严格按照国际和国家质量保证体系管理生产，产品经电力部型式试验和专家鉴定，符合GB/T8456-1996《低压直流成套开关设备》的规定。 本产品采用高频开关式整流装置或相控充电机做为充电浮充电装置。NGZ 具有技术指标先进、少维护、效率高、体积小等特点，对蓄电池充电、浮充电以及直流电源工作状况进行智能管理，保障蓄电池的使用寿命。装有微机控制器（PLC控制器或单片机）的产品还具有远动功能，提高了直流系统的可靠性和自动化水平。 2、使用环境条件 2.1 安装地点：室内安装（也可装于箱变）； 2.2 环境温度：-15℃—+45℃，日平均温度不大于35℃；
2.3 海拔高度：≤3000m； 2.4 相对湿度：日平均≤90%，月平均≤85%（20℃）； 2.5 产品应垂直安装，倾斜度≤5°；o 2.6 污染等级≤3级，环境中无导电微粒，无爆炸危险的介质，无腐蚀和破坏绝缘的有害气体，无强磁场干扰，安装场地有良好的空气流动和散热条件。 2.7 地震烈度<8，使用场所无强烈振动和冲击， 2.8 微机控制器抗噪声：1000V 1μS脉冲。 3、工作原理 可采用可编程序控制器PLC或单片机作为直流电源屏微机监控系统的中央执行器材，以实现系统的综合控制、电池充放电管理、电池巡检、母线调压等功能，并具有参数设定、数据采集、操作命令设置、报警、联网及远程通信等功能（典型配置：RS485通信接口、Modbus通信协议）。 3.1 主充状态：主充电是设备以设定的“充电电流”对蓄电池进行恒流充电，当电压升到均充电压整定值时，设备自动转入恒压充电状态，此时主充电结束。此状态主要用于蓄电池的活化和初次充电。 3.2 均充状态：均充电是设备充电电压升到“均充电压”值时，设备自动转入恒压输出，恒压值为设定的“均充电压”值，当充电电流逐渐减小到一定值时，均充时间到达后，设备将自动转入浮充状态，所以均充状态具有恒压限流功能。 3.3 浮充状态：浮充电是设备以恒压方式对蓄电池进行恒压充电，使蓄电池总在满容量状态附近。浮充电是充电浮充电装置的长期工作状态，主要供给正常的继电、信号和控制回路的工作电流及补偿蓄电池自放电所损耗的电能，同时也向直流负载供电。
环境温度：—5℃--+40℃ 音响噪音:≤45Db 三、机械参数 机柜外形尺寸：（高×宽×深）2260×800×600mm 四、系统工作原理 系统工作原理如下： 1、交流输入正常时 系统交流输入正常时，两路交流常时，两路交流输入经过交流切换控制板选取择其中一路输入，并通过交流配电单元给各个充电模块供电。充电模块输入三相交流电转换为220V或110V的直流，经隔离二极管隔离后、一方面给电池充电，另一方面给合闸负载供电。此外，合闸母线还通过路压硅链装置与控制模块构成备份系统，提供控制母线电原。系统中的监控部分对系统进行管理和控制，信号通过配电监控分散采集处理后，再由监控模块统一管理，在显示屏上提供人机操作界面，还可以接入到远程监控系统。系统还可以配置绝缘检测仪或绝缘检测继电器，监测母线绝缘情况。 2、交流输入停电或异常时 交流停电或异常时，充电模块停止工作，由电池供电。监控模块监测电池电压、放电时间，当电池放电到一定程度时，监控模块告警。交流输入恢复正常以后，充电模块对电池进行充电。 第二章充电柜 充电柜的主要功能是实现输入交流的自动切换、交流电的分配、AC/DC变换、电池接入、硅降压和系统监控管理等。 1、交流的自动切换 系统可以输入两路交流电源，有自切换电路实两路交流输入的主备方式自动切换，即以第一路交流输入为主回路，第二路交流输入为从回路，当主回路发生中断或者异常时，自动切换到第二路，保证系统的交流没有长时间的中断；当主回路供电正常时，自动切换回到第一路。
2、交流电的分配 交流接入后，配电线路将交流电源分配到每一个充电模块，实现每个充电模块交流电源的单独控制。 3、AC/DC变换 AC/DC变换，即充电模块交输入交流变换为直流输出。供给电池充电或者直接供给负载。4、硅降压单元 硅降压单元串接于合闸母线和控制母线。分为自动和手动两种方式，自动方式是由其内部自动控制电路来执行自动硅降压功能。手动方式由手动旋钮来控制，并可由旋钮的不同档位（5档）来控制执行继电器闭合的数目，手动调节电压。 5、系统监控管理 监控模块放置在充电柜中，对电源系统进行全面控制和检测。监控模块不但对充电柜内部件进行监控，而且还对绝缘监测仪、电池检测仪等下级设备进行监控。 监控模块对电池实现全面的智能化管理。 监控模块提供遥测、遥调、遥信和遥控，为实现远端监控提供了先决条件。 第三章充电模块 一、主要功能和性能 1、主要功能 充电模块的主要功能是实现AC/DC变换，还有系统控制、告警等功能。 自动/手动控制 充电模块具有自动/手动控制功能，在自动工作方式下，充电模块接收来自监控模块的指令。通常情况下，所有合闸模块应工作于自动状态下，以实现监控模块对电池的智能管理。手动状态下，有模块面板上的电位器来调节模块的输出电压。 电压调节 充电模块接受监控模块的指令，调节输出电压到设定值。电压调整范围可以在输出电压下限（一般为198V/99V）和上限（一般为286V/143V）之间。 限流 指将充电模块的最大输出电流限制在一定的范围内，以控制电池充电电流，防止电池过流充电。充电模块采用无级限流技术，即在输出额定范围内，可限流在任意点，分辩率为1%。地址设置 为了使监控模块能够识别各充电模块，各个充电模块都应该有一个地址，地址范围为0—31。信息反指示 在充电模块的面板上有电源指示灯，保护指示灯，故障指示灯和电压/电流显示表头。 电源指示灯：指示充电模块内部工作电源是否正常。
PGD7-IV-120Ah-220/220使用说明书 一、概述： 程控高频开关电源具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出，蓄电池采用屏式安装，成套性强等特点。广泛应用于电站、变(配)电所、工矿企业、邮电通信等场合的直流电源系统，可实现无人值班。 二、型号及其含义： 该系列直流屏作为其中一大系列，由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成。蓄电池采用免维护电池。 三、使用条件： １.环境温度－5℃～＋40℃，日平均气温≤35℃。 ２.相对湿度不大于85％。 ３.使用场所的污染等级≤3级。(有导电性污染物，或由于预期的凝露使干燥的非导电性污染物变为导电性的) ４.产品垂直安装的倾斜应≤5度。 ５.安装地点海拔≤2000米。 ６.设备应安装在无爆炸危险及腐蚀性气体的场所。 四、主要技术参数： 1.交流输入电压：三相AC380±15%V、50±1HZ。 2.母线电压：DC 220V/110V。 3.整流器输出额定电流：可选。 4.浮充电压：DC 246V/123V（标准）。 5.额定充电电流：。 6.稳压精度：≤±%。 7. 纹波系数：≤%。 8.限流精度：≤±%。 五、使用说明： １.检查内部所有紧固件是否松动、电气元器件是否完好。 ２.本设备安装就位后应可靠接地，解除所有继电器动触点的紧固物，同时将所有开关置于断开位置。 ３.按本设备图纸要求，检查输入交流电压是否符合设备电压(380V±15%)要求，并检查输入电源引线，控制回路及设备间所有联络线是否有误。 ４.本设备若经长途运输或长时间存放后,应先用500 伏兆欧表测量直流母线对地绝缘电阻，一般绝缘电阻大于2兆欧,均属合格。测试前必须可靠短接或解除二极管、高频开关模块，触摸板，解除电池组与外电路的连接线等。测试后应恢复原状。 六、操作顺序： 1.本设备交流进线分两路即Ｉ路电源和II路电源： 1. I、II路交流电源操作，首先合上I路交流输入总电源开关，II路交流输入总电源开关，当I路交流电源正常工作时，I 路交流电源工作指示灯亮，表明系统已接通交流电源，II路电源只作为备用；以第I路为主回路，第II回路
1. 概述 GZDW□系列高频开关直流电源柜是我公司吸收消化国外同类产品的优点，根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。产品作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统，广泛应用于500KV到10KV不同电压等级的变电站及开闭所，15MW-60MW发电机组的电厂等场所。产品具有RS485/RS232通讯接口，通过上位机可实现对本设备的“四遥”（遥测、遥信、遥调、遥控），可用于无人值守变电站，是传统直流电源成套装置的理想换代产品。 2．型号说明： G Z D W 直流标称电压(V) 电池额定容量(Ah)及组数(双组x2) 设计序号 监控装置(W-微机型 无-省略) 电力系统 直流电源 柜(屏) 3. 正常使用条件： 3.1海拔不超过2000m。 3.2设备运行期间周围空气温度不高于40℃，不低于-25℃。 3.3日平均相对湿度不大于95%，月平均相对湿度不大于90%。
3.4安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5mT。 3.5安装垂直倾斜度不超过5%。 3.6使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在。 3.7交流输入采用三相四线制，电压不对称度不超过5%。 3.8 交流输入电压应为正弦波，非正弦含量不超过10%。 注意：本设备仅限在室安装，并注意设备运行的环境温度！ 4．基本技术参数： 4.1 交流输入电压：AC380V±10% 50HZ±2%。 4.2 控制母线电压：DC220V □DC110V □。 4.3 控制母线额定电流(A)：0-400 4.4 合闸母线电压：均充:DC251V/DC125V(不带温度补偿时) 浮充:DC243V/DC122V(不带温度补偿时) 4.5 合闸母线电流：≥0.15C10(C10:10h放电率放电电流) 4.6 事故后可供电时间：1h。 4.7 整机噪声：≤50dB(距柜1m处)。 4.8 稳压精度: ≤±0.5%。 4.9 稳流精度: ≤±0.5%。 4.10纹波系数: ≤0.1%。 4.11蓄电池容量（Ah）：10-3000 4.12防护等级不低于IP30 4.13设备负载等级为一级（即连续运行）。
简述直流屏原理作用与操作说明 现代企业都离不开电，如石化、煤矿、医院、学校、商场等。而直流屏是电气设备中必不可少的一个组合配电设备之一。 标签：直流屏；原理；操作说明 1 直流屏的组成 充电柜-充电模块-监控模块-电池组-降压硅链。 2 直流屏特点 2.1 具有高可靠性 它采用开关电源的模块化设计，N+1热备份。其中充电模块可以带电热插拔，平均维护时间大大减少。动力母线与控制母线可以由充电模块单独直接供电，通过降压装置能够热备份。它具有可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全等等。 2.2 具有高智能化 它的监控模块采用大屏幕液晶汉字显示，声光告警。可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。可实现无人值守。蓄电池具有自支管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。 3 技术数据（如表1） 4 操作说明 日常使用中，具体操作步骤如下： （1）参数配置。接通交流电，监控系统开始工作，显示屏面亮，有提示信息出现。 （2）电池组接入。参数配置完毕后，检查电池组的两端电压值和监控屏提示的合母电压值。如果合母电压值和电池组电压相差较大，则通过设置监控的均/浮充电压参数调整合母电压值，使其和电池组电压一致。然后切断交流电源，将电池回路的熔断器插入。再次合上交流电。并逐一合上各路输出断路器，检查指示灯及对应输出端子电压是否正常；系统当前信息菜单显示的各参数应该正
直流屏说明书-CAL-FENGHAI.-(YICAI)-Company One1
微机型直流电源屏西安秦电仪表有限责任公司
目录表 一、产品简介 (2) 二、使用环境 (2) 三、技术指标 (2) 四、安装及使用前准备 (3) 五、操作步骤 (3) 六、基本参数设定及修改 (11) 七、主要部件功能介绍 (12) 八、故障检修及保养维护 (13) 九、运输、贮存及保证期 (14)
GZDW直流屏使用说明书 1．产品简介 GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/》及 《JB/》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。所谓直流屏就是通过充电机给蓄电池充电并通过蓄电池储存直流电能（电压值以及蓄电池的数量根据断路器的规格型号而定一般在110伏-220伏相应地需要蓄电池9-18块）在高低压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸，直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中.蓄电池组的供电试验： 1.当交流电源失电时，蓄电池组即刻通过硅链不间断向母线供电，当母线电压降低时，系统可通过调压装置自动地对母线电压进行调节，当母线电压恢复正常时，系统将自动关断母线电压调节装置。 2.母线电压恢复正常后，整流器能自动地对蓄电池进行充电，以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成. 2．使用环境 海拨高度不超过于2000米。 环境温度-10～＋50℃。 日平均相对湿度不大于95％，月平均相对湿度不大于90％。 无强烈振动和冲击，无强烈电磁场干扰。 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。 垂直倾斜度不大于5度。 3．技术指标 三相交流输入电压380V（+15%，-10%），频率50 HZ。 控制母线直流输出电压：220V。 控制母线直流输出电流额定值：14A。 免维护全密封铅酸蓄电池的电池容量额定值：65AH。 直流屏在秒内瞬时输出电流值2C：130A。 控制母线电压稳定度≤±2%。 控制母线电压纹波系数≤±%。 恒流精度≤±%。 合闸母线电压≤+15%，-10%。 最大限流输出电流(A)：。 效率≥90%。 功率因数＞。
直流屏的容量怎么确定 直流屏容量确定： 1、根据操作机构选择，如：高压合闸机构为 CD系列，其合闸电流为120A左右，按电力部标准，应满足瞬时两台同时合闸电流即 240A，电池容量=240/放电倍率（一般取4） =60AH，所以选大于65AH的。 2、根据自定负荷选择。 普通双电源带两个变压器的系统 40AH就可以了，因为直流屏主要是倒闸操作，并且是瞬时的，容量选的大只是因为系统庞大，如果高压柜的数量增加，就65 AH。 真要去计算的话，有很多种计算方法，不怎么统一，给你介绍个简单的： 直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击负荷（Ihz）。经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0. 1~0.5S ）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。此上三种负荷是选择直流操作电源容量的重要依据。据此可得： 蓄电池最大瞬时负荷：Imax=Izc+Isg+Ihz 蓄电池容量：C=lmax/C 率（AH） C率是蓄电池放电倍率（A） 直流操作电源的负荷一般来说可分为经常负荷（Izc）、事故负荷（Isg）和冲击
负荷（Ihz）。经常负荷主要包括经常带电的继电器，信号灯以及其他接入直流系统的用电设备。事故负荷是当变配电所失去交流电源全所停电时必须由直流系统供电的负荷，主要为事故照明负荷等，冲击负荷主要是断路器合闸时的短时（0. 1~0.5S ）合闸冲击电流以及此时直流母线所须承担的其他负荷之和。此上三种负荷是选择直流操作电源容量的重要依据，据此可得蓄电池最大瞬时负荷：Ima x=lzc+lsg+lhz 则蓄电池容量：C=lmax/C 率（AH） C率是蓄电池放电倍率（A）. 你提的这个问题没说清楚，你仅仅说了高压采用直流保护和操作，但没有说是否还有别的直流负荷种类，直流屏通常说来可以分为动力负荷和控制负荷。动力负荷包括直流电动机、UPS电源、事故照明、直流变换电源等，控制负荷包括保护和自动装置电源、控制操作电源、计算机电源以及热工控制和远动装置电源。 所以我们要做的工作首先是统计这两种负荷。通常计算蓄电池有两种方法，一种 是容量法，源于原苏联，是过去我国工程设计中通用的计算法，这种计算方法对恒定放电的负荷计算简单快捷、准确，一般用于放电时间为1小时的放电过程。另一种是电流法在我国八十年代开始使用，起源于美国。在给定的事故放电电流 I和事故放电时间t的情况下计算蓄电池容量时：电流法是用放电电流I和电流系数Kc=I/C10 ；容量法是用放电容量It=Cs和容量系数Kcc=Cs/C10计算，其基本计算式为： 蓄电池容量系数：Kcc=Cs/C10=l*t/C10=Kct 蓄电池容量：Cc=Krel*Cs/Kcc=Krel*l*t/Kc*t=Krel*l/Kc 具体介绍可看《现代电力工程直流系统）根据你提到的情况估计你使用的场所是在配电所中，这往往考虑的情况较为简
目录表 一、产品简介 (2) 二、使用环境 (2) 三、技术指标 (2) 四、安装及使用前准备 (3) 五、操作步骤 (3) 六、基本参数设定及修改 (11) 七、主要部件功能介绍 (12) 八、故障检修及保养维护 (13) 九、运输、贮存及保证期 (14)
GZDW直流屏使用说明书 1．产品简介 GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。 2．使用环境 2.1 海拨高度不超过于2000米。 2.2 环境温度-10～＋50℃。 2.3 日平均相对湿度不大于95％，月平均相对湿度不大于90％。 2.4 无强烈振动和冲击，无强烈电磁场干扰。 2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。 2.6 垂直倾斜度不大于5度。 3．技术指标 3.1 三相交流输入电压380V（+15%，-10%），频率50 HZ。 3.2 控制母线直流输出电压：220V。 3.3 控制母线直流输出电流额定值：14A。 3.4 免维护全密封铅酸蓄电池的电池容量额定值：65AH。 3.5 直流屏在0.5秒内瞬时输出电流值2C：130A。 3.6 控制母线电压稳定度≤±2%。 3.7 控制母线电压纹波系数≤±0.1%。 3.8 恒流精度≤±0.5%。 3.9 合闸母线电压≤+15%，-10%。 3.10 最大限流输出电流(A)：1.2I N。 3.11 效率≥90%。 3.12 功率因数＞0.92。 3.13 响应速度：0.2ms。 3.14 整机噪声≤50dB。 3.15 均流方式：自动均流。 3.16 谐波：无干扰。 4．安装及开机前的准备 4.1 安装 4.1.1 直流屏外形尺寸: 800×600×2260mm(长×宽×高)。 4.1.2 柜体结构: 前玻璃门,后百页窗双开门。
微机型直流电源屏西安秦电仪表有限责任公司
目录表 一、产品简介 (2) 二、使用环境 (2) 三、技术指标 (2) 四、安装及使用前准备 (3) 五、操作步骤 (3) 六、基本参数设定及修改 (11) 七、主要部件功能介绍 (12) 八、故障检修及保养维护 (13) 九、运输、贮存及保证期 (14)
GZDW直流屏使用说明书 1．产品简介 GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于500KV 以下的变配电站和60万KW以下发电厂的直流操作电源需求。所谓直流屏就是通过充电机给蓄电池充电并通过蓄电池储存直流电能（电压值以及蓄电池的数量根据断路器的规格型号而定一般在110伏-220伏相应地需要蓄电池9-18块）在高低压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸，直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中.蓄电池组的供电试验： 1. 当交流电源失电时，蓄电池组即刻通过硅链不间断向母线供电，当母线电压降低时，系统可通过调压装置自动地对母线电压进行调节，当母线电压恢复正常时，系统将自动关断母线电压调节装置。 2. 母线电压恢复正常后，整流器能自动地对蓄电池进行充电，以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成. 2．使用环境 2.1 海拨高度不超过于2000米。 2.2 环境温度-10～＋50℃。 2.3 日平均相对湿度不大于95％，月平均相对湿度不大于90％。 2.4 无强烈振动和冲击，无强烈电磁场干扰。 2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。 2.6 垂直倾斜度不大于5度。 3．技术指标 3.1 三相交流输入电压380V（+15%，-10%），频率50 HZ。 3.2 控制母线直流输出电压：220V。 3.3 控制母线直流输出电流额定值：14A。 3.4 免维护全密封铅酸蓄电池的电池容量额定值：65AH。 3.5 直流屏在0.5秒内瞬时输出电流值2C：130A。 3.6 控制母线电压稳定度≤±2%。 3.7 控制母线电压纹波系数≤±0.1%。 3.8 恒流精度≤±0.5%。 3.9 合闸母线电压≤+15%，-10%。 3.10 最大限流输出电流(A)：1.2I N。 3.11 效率≥90%。 3.12 功率因数＞0.92。
直流屏操作说明 1. 直流屏运行 220kV站直流系统采用哈尔滨九洲电气股份有限公司，220V直流系统采用单母分段接线，采用直流系统屏一级供电方式。两组蓄电池经刀开关分别接于两段母线上，两组蓄电池经联络刀开关连接，为防止两组蓄电池并列运行，联络开关与蓄电池刀开关之间设有闭锁装置，两套充电装置经刀开关分别接于两端母线上。 直流系统对负荷的供电原则为：对主控室内所有负荷采用辐射网络供电，设置两面馈电柜。对220kV断路器合闸负荷采用辐射网络供电，220kV GIS内刀闸控制、位置指示、联锁、报警信号电源，带电显示装置电源按环网方式供电。10kV开关柜内设备保护控制、合闸负荷按环网方式供电。 蓄电池也采用哈尔滨九洲电气股份有限公司产品，300Ah，蓄电池组架式安装，两组蓄电池布置在主控综合楼专用蓄电池室内。蓄电池同时考虑布置通信蓄电池的位置。 蓄电池个数暂按104只考虑，具体应根据设备厂家单体浮充电压确定，保证在正常运行时，直流系统母线电压约为1.05Ue(不能超过 1.05Ue)。 2. 直流系统组成及操作 交流配电 将交流电源引入分配给各个充电模块，扩展功能为实现两路交流
输入的自动切换，以提高直流系统供电的可靠性。为防止过电压损坏充电模块，交流配电设有防雷装置。 充电模块模块 JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术（PWM），使得模块效率进一步提高，谐波减小。模块采用交流三相三线制380V AC平衡输入方式，不存在中线电流损耗。模块交流输入经过尖峰抑制电路和EMI吸收电路，经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳定。 模块结构和功能,前面板说明 1.前面板如图一。 2.输入缺相指示灯（红色）：当模块输入缺相时，此指示灯被点亮， 模块保护，无输出。当输入正常时，此指示灯熄灭，模块输出正常。
GZDC系列直流屏 --程控式、触摸屏式、高频开关直流电源系统-- 使用说明书 上海蓝箭电控设备成套有限公司
目录 第一章概述 1.1 公司简介----------------------------------------4 1.2 系统简介----------------------------------------4 1.3 系统特点----------------------------------------5 1.4 系统正常使用条件--------------------------------5 1.5 型号说明----------------------------------------6 1.6 主要参数----------------------------------------6 1.7 外形结构----------------------------------------7 1.7 系统工作原理------------------------------------7 第二章系统功能单元 2.1 交流配电单元------------------------------------10 2.2 整流单元----------------------------------------12 2.3 直流馈电单元------------------------------------13 2.4 监控系统----------------------------------------16 2.5 智能电池管理------------------------------------29 2.6 通讯电源单元（可选单元）------------------------32 2.7 逆变单元（可选单元）----------------------------32 2.8 通讯规约----------------------------------------32 第三章系统的包装、运输与保管 3.1 系统调整----------------------------------------33 3.2 包装、运输及保管--------------------------------33 3.3 随机文件----------------------------------------33 3.4 售后服务及订货需知------------------------------34
智能程控直流屏 使 用 说 明 书 上海西屋成套设备有限公司
第一章系统概述 上海西屋成套设备有限公司开发的JK070SW电力监控系统充分考虑到了电力系统应用的多样性，监控主机与底层数据采集单元采用了模块化设计思想，主机与底层模块可以自 由组合。所有底层模块外形尺寸一致，便于安装。底层模块包括综合测量模块、电池巡检 模块、开关量模块、绝缘检测模块。监控设备规格表如表1-1所示。 设备名称规格型号功能简述 监控主机JK070SW 彩色800×480点阵LCD，触摸式监控器 综合测量模块ZHCL-2 检测1路交流电压 检测3路直流电压，2路电流，1路温度检测24路开关量输入，8路开关量输出 综合测量模块ZHCL-3 检测2路交流电压，交流互投 检测6路直流电压，4路电流，2路温度检测32路开关量输入，8路开关量输出 电池巡检模块DCXJ-19 检测19节电池电压，1路温度 电池巡检模块DCXJ-55 检测55节电池电压，2路温度 绝缘检测模块JYJC-64 检测2段母线绝缘，64路支路绝缘 绝缘检测模块JYJC-32 检测2段母线绝缘，32路支路绝缘 开关量模块KGL-64 检测64路开关量输入，8路开关量输出 表1-1 监控设备规格表 JK070SW监控系统采用7寸彩色触摸屏，具有体积小、结构简单美观大方、安装方便简洁、组配系统灵活等特点，监控系统界面美观大方、操作简洁、数据组织紧凑合理、提供 更好的人机交互体验。主界面可显示电力系统的主接线图，实时显示各功能单元的运行工 况和信息。监控功能完善，高智能化，声光告警。对系统的各组成部分实现全参数本地及 远端监控。监控系统有标准IEC61850通讯接口(选配)，方便接入自动化系统，实现“四遥”及无人值守,并同时提供Modbus通讯规约供用户选择。 1.1功能特点 1.1.1监控器功能说明 可安装最多32个电力电源模块； 监控器采用7寸（或10寸）彩色触摸屏显示，图形化界面，直观显示系统单线图， 可实现系统参数设置、系统工作参数显示、系统故障指示和系统参数校准； 历史故障和运行记录存储条数和剩余存储空间相关；
警告 1)本设备所备蓄电池闲置六个月后（包括未安装及安装后未投运的情况），必须对其进行充电。否则将引起蓄电池的永久损坏。 ２) 本设备在变电所安装调试完成至变电所正式运行期间，如交流电源未投入运行时，必须断开蓄电池组总开关，避免屏内自用电引起电池过放电；严禁将蓄电池组作为变电所高低压设备的临时调试电源，否则将存在过放电引起蓄电池永久损坏的可能。 ３) 本设备安装使用后蓄电池组严禁过放电，当蓄电池欠压告警时，应立即断开蓄电池组总开关，应立即对蓄电池进行充电。否则将损坏蓄电池。 4)在正常运行时，蓄电池始终处于浮充状态，不能断开交流电源或电池组开关，否则蓄电池组会因欠充而损坏！ 5) 请严格按图纸连接屏间接线和电池组连线，严禁将电池正、负极性接反，否则将损坏蓄电池和其它元器件。 6) 本设备高频开关模块上的微调、控制及地址上的拔码开关均已设定完毕，请不要随意改动。 7) 不得任意在直流母排上接电源,临时用试验电源应取自合闸馈线电源,严禁非专业人员操作。 如果用户违反上述警告条款，造成本设备中元器件和蓄电池损坏，本公司将不承担三包责任。 注意： 本设备中所使用的蓄电池在到达使用年限后请不要随意丢弃，请将其卖给有环保资质的回收企业，以免造成二次环境污染！！！
一、概述： 程控高频开关电源具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出，蓄电池采用屏式安装，成套性强等特点。广泛应用于电站、变(配)电所、工矿企业、邮电通信等场合的直流电源系统，可实现无人值班。 二、型号及其含义： 该系列直流屏作为其中一大系列，由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成。蓄电池采用免维护电池。 三、使用条件： １.环境温度－5℃～＋40℃，日平均气温≤35℃。 ２.相对湿度不大于85％。 ３.使用场所的污染等级≤3级。(有导电性污染物，或由于预期的凝露使干燥的非导电性污染物变为导电性的) ４.产品垂直安装的倾斜应≤5度。 ５.安装地点海拔≤2000米。 ６.设备应安装在无爆炸危险及腐蚀性气体的场所。 四、主要技术参数： 1.交流输入电压：三相AC380±15%V、50±1HZ。 2.母线电压：DC 220V/110V。 3.整流器输出额定电流：可选。 4.浮充电压：DC 246V/123V（标准）。 5.额定充电电流：0.1CA。 6.稳压精度：≤±0.2%。 7.纹波系数：≤0.2%。 8.限流精度：≤±0.2%。 五、使用说明： １.检查内部所有紧固件是否松动、电气元器件是否完好。 ２.本设备安装就位后应可靠接地，解除所有继电器动触点的紧固物，同时将所有开关置于断开位置。 ３.按本设备图纸要求，检查输入交流电压是否符合设备电压(380V±15%)
直流屏运行维护维修手 册 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
直流屏 运行维护、维修手册 一、概述 GZW3X系列直流电源主要由交流配电、高频开关电源、微机监控器、手自动电压调节器、绝缘检测仪、直流馈电、电池等组成。 直流电源是将交流电源经过高频开关电源（整流模块）整流输出 DC220V、110V等直流，经过手动/自动调压装置给用电设备供电（控制、信号、分合闸）同时给电池组进行均/浮充电，以保证电池始终处在满容量的备用状态，当交流失电时电池组不间断的向用电设备供电，保证用电设备正常、安全运行。 直流电源柜的运行状况由微机监控器管理，微机监控器、数据采集模块、输入/输出模块、触摸屏等组成。 微机监控器实时监控直流电源系统各单元的运行状态，监测各单元的运行参数，并根据电池的充放电特性对电池进行自动均、浮充电，也可在线进行电池活化。 交流配电单元采用接触器实现双电源自动切，主要是给高频开关电源模块提供交流电；手动/自动调压装置用来保证直流控制母线输出的电压稳定在一定的范围内，一般调节范围在20V~50V之间；绝缘检测仪实时对直流电源系统接地情况进行监测。如正负母线对地电阻值小于设定值时，即判断有接地故障发生，直流馈电单元给用电设备供电。系统故障报警单元：当直流系统发生故障时，系统故障报报警单元报警，并可通过通讯口上传，及无源接点输出。 二、直流电源柜的安装及调试 直流电源柜运抵现场后，按图纸的摆放位置进行安装；将柜间连线及电池连线按图纸要求正确连接，检查屏内连线是否松动，各接插件是否联接，但此
时电池保险熔芯不应按上，各断路器应在分位。交流输入电源接至交流输入端子排，检查电源供电是否正常，交流互投回路动作是否正常，检查高频电源模块地址设定是否正确，如无误，合上模块交流输入开关，高频电源模块应有输出（此时微机监控没有工作电源，所以微机监控没有工作），高频电源模块输出电压220V系统应在234V左右，110V系统应在117V左右。 如模块有输出且无故障，合上模块直流输出开关，此时母线带电，母线电压、电流表有指示，微机监控器应工作，如微机控制器工作正常，模块输出电压220V系统时可达243V左右，110V系统模块输出可达成122V左右。 有母线电压手动/自动调节装置，可手动调节母线电压，检查母线电压是否变化。（因是空载运行，此时每档的降压范围略小一些）。 合馈出开关，同时测量此馈出开关输出电压及其正、负极性是否正确，指示灯是否有指示，每个馈出回路都检测一遍。 断开某一路馈出开关，在此馈出开关的输出端子加一可调负载，合上馈出开关，此时母线电流表应有指示，改变负载母线电压电流表显示值将跟着变化。 将电池组投切开关合上，此时电池组电压、电流表有指示，熔断器上侧应有电，检测熔断器上侧电压及极性，然后检测电池组熔断器下侧电压及极性，如上下侧极性相同，可将电池组投切开关断开，将熔芯装在熔断器上，然后合上电池组投切开关，充电模块即可给电池组充电。电池组电压、电流表均应有显示。 可根据电池说明书要求进行浮充电压、均充电压、均充电流、均充时间、均充转浮充电流、浮充转均充电流、浮充时间设定。根据现场实际运行情况进行母线过欠压、电池组过欠压、绝缘接地电阻、交流电压过欠压等值的设定。进行母线过欠压、电池组过欠压、接地、交流失电、模块故障等试验。同时检
