目录
1 概述 0
1.1 编制目的 0
1.2 编制依据 0
1.3 适用范围 0
1.4 施工概况及工程量 (1)
2 施工方案选定 (1)
2.1 一般常用的跨越架搭设形式 (1)
2.2 本工程使用的跨越架搭设形式选择及分析 (3)
3 施工准备 (3)
3.1 质量技术准备 (3)
3.2 人员准备 (3)
3.3 机具和材料准备 (3)
3.4 现场布置 (4)
4 进度要求 (5)
5 施工过程 (5)
5.1 工艺流程 (5)
5.2 施工方案 (6)
5.3 搭设跨越架的技术要求 (7)
6 职业健康安全及文明施工措施 (9)
6.1 风险预测及控制措施 (9)
6.2 安全施工作业票 (12)
6.3 文明施工与环保 (13)
7 应急措施 (13)
7.1 应急组织机构 (13)
7.2 基本原则 (13)
7.3 紧急联络 (13)
7.4 应急救援措施 (14)
1概述
1.1编制目的
确保实现文宾（城五）-韩村110kV线路工程施工安全、质量、计划和目标，满足合同规定，向建设单位提供满意的工程，全员必须树立“百年大计，质量第一”和“施工为安全运行服务”的思想，全面贯彻落实“安全第一，预防为主”的工作方针和公司管理体系程序文件，认真学习新工艺、新技术，严格按设计图纸、验收规范施工；认真执行程序文件，加强工序控制；认真执行本工程制定的检查验收制度，加强安全质量监督；严格执行岗位责任制；积极联系监理、设计部门，认真听取监理工程师提出的宝贵意见，确保本工程架线工程的施工质量和施工安全。特制订本措施。
1.2编制依据
1.2.1《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）。
1.2.2《国家电网公司电力安全工作规程（电网建设部分）》（国家电网安质〔2016〕212
号）。
1.2.3《国家电网公司电力安全工作规程（电力线路部分）》国家电网安监〔2011〕664号。
1.2.4《国家电网公司基建安全管理规定》(国网（基建/2）173-2015)。
1.2.5《跨越电力线路架线施工规程》（DL/T 5106-1999）。
1.2.6《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建/3）
187-2015。
1.2.7《国家电网公司输变电工程施工工艺示范手册》送电工程分册。
1.2.8《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网（基
建/3）176-2015。
1.2.9《国家电网公司基建质量管理规定》国网（基建/2）112-2015
1.2.10公司和业主及监理单位下发的有关规定和要求。
1.3适用范围
本措施适用于文宾（城五）-韩村110kV线路工程的一般跨越架搭设、看护、拆除等施工工作。
1.4施工概况及工程量
经过现场勘测了解，对主要交叉跨越情况进行了统计，详见下表。
2施工方案选定
2.1一般常用的跨越架搭设形式
跨越架的类型，目前主要有以下几种形式，分别适用于不同电压等级、不同性质的跨越架：
2.1.1甲型架：适用于架高超过15m的35kV及以上电力线跨越架。
结构型式：双面双排桁架、且封顶；?顺线路装斜撑杆对地夹角不大于60°，架顶要打拉线。架子平面内装十字和方框撑杆；双排架的两平面间装设叉型撑杆，如下图：
结构型式：双面桁架、封顶。顺线路侧面设斜撑杆及稳固拉线，斜撑杆及稳固拉线
对地夹角不大于60度，桁架平面内装设十字撑杆和人字撑杆，平面内装设叉杆。
2.1.3 丙型架：适用于搭设跨越公路、Ⅱ级通讯线路及低压配电线路等架子。
结构型式：双面桁架，并封顶，架子平面装设十字撑杆或人字撑杆，顺线路装设斜撑杆。如下图：
撑杆撑杆撑杆
2.1.4 甲、乙、丙型架的封顶形式有尼龙绳和杉杆（竹竿）两种形式，如下图：
杉杆（竹竿）封顶尼龙绳封顶尼龙绳绑扎叉杆
横杆
2.1.5 丁型架：适用于跨乡村大道、Ⅲ级通讯线路、?广播线的架子。
结构型式：为单面A 型桁架，平面内装十字撑杆，顺线路设支撑杆，如下图：
撑杆撑杆
2.2本工程使用的跨越架搭设形式选择及分析
本工程部分跨越可选用以上跨越架搭设形式，特殊跨越需根据本工程制定的专项特殊跨越架施工安全技术措施执行。
3施工准备
3.1质量技术准备
3.1.1凡参加搭设跨越架人员，必须认真学习本措施，熟练掌握跨越架的搭拆程序和有关技术标准及安全距离要求，并设安全监护人。
3.1.2凡跨越公路、电力线、通讯线和交通车辆、人、畜频繁通过的乡村大道以及果园和大棚均应搭设跨越架。通过一般的土路可不搭设跨越架，但需采用挖地槽的方法将牵引绳和导引绳埋入地下，并设专人监护。
3.1.3对搭设跨越二级及以上的公路、35kV及以上的电力线路和Ⅱ级及以上的通讯线路的跨越架时，均应由项目经理部派人事先与被跨越物所属单位取得联系，办理必要的协议，施工时邀请对方人员对现场进行监护。所搭跨越架必须由项目经理部组织检查验收。
3.1.4凡跨越10kV及以下的电力线路、Ⅱ级以下通讯线路、乡间公路和果园、大棚的跨越架，由施工队组织检查验收。其余跨越架由项目部组织检查验收。
3.1.5搭设跨越架必须进行技术交底，搭设时必须遵守技术要求和安全工作规程，不经项目经理部技术部门的同意，不得擅自更改。
3.1.6被跨越的带电线路采用重合闸装置时，跨越前项目经理部应向带电线路的运行单位申请退出重合闸，若开关跳动时不得强行送电。
3.1.7各类跨越设施，应有明确的高度、宽度、长度、封顶措施、与被跨越物的安全距离、架体拉线、锚桩等要求，以及架体本身的要求。
3.2人员准备
施工队安排两个工作组，每个工作组不少于8人，负责跨越架搭设施工工作。放线时每处跨越架应设有不少于2名专职看护人员。
3.3机具和材料准备
3.3.1 金属结构跨越架架体的强度，要求在发生断线或跑线事故工况时能承受冲击荷载。
3.3.2 木质跨越架所使用的立杆有效部分的小头直径不得小于70mm。横杆有效部分的小头直径不得小于80mm，60～80mm的可双杆合并或单杆加密使用。
3.3.3 木质跨越架所使用的杉木杆，如有木质腐朽、损伤严重或弯曲过大等任一情况的，则严禁使用。
3.3.4 毛竹应采3年生长期以上的。立杆、大横杆、剪刀撑和支杆有效部分的小头直径不得小于75mm。小横杆有效部分的小头直径不得小于90mm，60～90mm的可双杆合并或单杆加密使用。
3.3.5 毛竹跨越架所使用的毛竹，如有青嫩、枯黄、麻斑、虫蛀以及裂纹长度通过一节以上等任一情况的，则严禁使用。
3.3.6钢管跨越架宜用48mm～51mm的钢管。钢管连接必须使用专用卡扣。
3.3.7 钢管跨越架所使用的钢管，如有弯曲严重、磕瘪变形、表面有严重腐蚀、裂纹或脱焊等任一情况的，则严禁使用。
3.3.8 跨越用绝缘绳索必须根据GB13035-91进行选定。绝缘绳、网提供厂家应向用户提供有关材料的具体技术性能及产品合格证。
3.3.9 钢丝绳应具有符合国家标准的产品检验合格证，并按出厂技术数据使用。无技术数据时，应进行单丝破断试验。
3.4现场布置
3.4.1金属结构跨越架架体横担中心，应设置在新架线路两边相导线横担挂线板往线路内侧移0.8米。
3.4.2木、竹跨越架的立杆、大横杆应错开搭接，搭接长度不得小于1.5m，绑扎时小头应压在大头上，绑扣不得少于3道。立杆、大横杆、小横杆相交时，应先绑2根，再绑第3根，不得一扣绑3根。
3.4.3钢管跨越架的立杆和大横杆应错开搭接，搭接长度不小于0.5m。
3.4.4钢管立杆不埋入地下时，立杆底部应设置金属底座或垫木，并绑扫地杆。若钢管立杆采取埋入方式，底部无需设置金属底座或垫木，但必须绑扫地杆。
3.4.5钢管杆跨越架需在架顶大横杆上并排绑扎一根杉杆。钢管架封顶杆仍采用杉杆及尼龙绳封顶，羊角杆使用杉杆，不得使用钢管封顶。
3.4.6架体立杆均应垂直埋入坑内，杆坑底部应夯实，且大头朝下，回填土后夯实，埋深不得小于0.7m。遇松土或地面无法挖坑立杆时应绑扫地杆。跨越架的横杆应与立杆成直角搭设。
3.4.7跨越架两端及每隔6根～7根立杆应设置剪刀撑、支杆或拉线，拉线的挂点、支杆或剪刀撑的绑扎点应设在立杆与横杆的交接处，且与地面的夹角不得大于60°。支杆埋入地下的深度不得小于0.3m。
3.4.8木、竹跨越架的立杆、大横杆及小横杆的间距不得大于下表规定
立杆、大横杆及小横杆的间距 (m)
4进度要求
跨越架应在放线施工前架设完毕，并进行验收，保证跨越架搭设不影响放线施工计划。5施工过程
5.1工艺流程
施工工艺流程见下图：
5.2施工方案
5.2.1搭设跨越架前必须进行现场调查，根据被跨越物的性质和高度确定架子的型式，搭设时必须用经纬仪测出准确位置，通过杆位桩和方向桩确定线路中心位置，以免偏出线路。
5.2.2对于本工程中跨越公路、10kV电力线路的跨越架搭设，其宽度应超出两端边相导线两边各3m。
5.2.3要选配好架杆，根据上述使用钢管、杉杆、毛竹跨越架的基本规定量力选材。
5.2.4导线垂直下方不应有立杆，应在离开导线投影点处0.7m以外埋设立杆。导线投影处两立杆之间的最上层水平杆用胶皮包住以防磨导线（此措施为放导线时导线触及架子时使用）。
5.2.5架子用Φ4mm黑铁线逐点绑扎牢固，绑点必须在架子外侧，绑线剩余部分应缠绕在杆上，不得支起，更不准向内弯曲。
5.2.6无论哪种类型的跨越架立杆，均应将立杆根部垂直埋入地下，对甲、乙、丙、丁各型架埋入深度均为1.0m，并在底部绑扎扫地杆；各种立杆的回填土必须夯实。
5.2.7架杆间距：木、竹跨越架立杆间距均为1.5m，钢管跨越架立杆间距为2.0m；各种
材料跨越架大横杆均为1.2m ；钢管杆小横杆间距为1.5m ，竹竿小横杆间距为0.75，杉杆小横杆间距为1.0m 。
5.2.8 封顶杆间距：横向间距3m 。羊角杆伸出架子长度1.5m ，用杉杆封顶有困难时，也可用尼龙绳封顶。
5.2.9 支撑杆一般对地夹角为60°，根部应埋入深度不小于0.3m 。对于钢管杆跨越架，支撑杆要绑扫地杆。拉线应打在有封顶杆的结点处，拉线规格为Φ4mm ×3的铁线或GJ-35钢绞线均可，对地夹角45°。拉线固定应使用30kN 地锚或30kN 地锚钻，30kN 地锚埋设深度不小于1.5m ，30kN 地锚钻必须拧到底。
5.2.10 本线路如与被跨越物的夹角较小、架子很长时，可考虑分段搭设独立架子，但其结构形式和宽度应满足本措施的要求。
5.2.11 对10kV 及以下电力线路、Ⅲ级以下通讯线路，应尽量联系落线，落线后不断线的仍应搭设简易架子，以防磨坏对方线路。
5.3 搭设跨越架的技术要求
5.3.1 架顶宽度（沿被跨越物方向的有效遮护宽度） ()[]b Z B x ++≥5.12sin 1γ
(公式一) 其中 ()??????+-=1)10(42ωλωx l H
x Z x (公式二) 式中B ——越线架架顶宽度，m ；
γ——跨越交叉角，(°)；
x Z ——施工线路导线或地线等安装气象条件下在跨越点处的风偏距离，m ；
b ——越线架所遮护的最外侧导、地线间在施工线路横线路方向的水平宽 度，m ；
H ——水平放线张力，N ；
l ——施工线路跨越档档距，m ；
x ——被跨越物至施工线路邻近的杆塔的水平距离，m ；
()104ω——安装气象条件(风速10m/s)下，施工线路导线或地线的单位长度风荷 载，N/m ；
λ ——施工线路跨越档两端悬垂绝缘子串或滑车挂具长度，m ；
1ω——施工线路导线、地线的单位长度重力，N/m 。
风速10m/s 的导线或地线的每米长度风荷载按下式计算：
()Kd 0613.0104＝ω (公式三)
式中 K ——风载体型系数：
1.1,172
.1,17==K mm d K mm d φπ
d ——导线或地线直径,mm 。
越线架中心线应与遮护宽度B 的中心线重合。
跨越架架面与被跨越物的最小水平距离
A 跨越电力线路
min D Z D x +≥ (公式四)
式中D ——无风时越线架架面与被跨越电力线路导线间的最小水平距离，m ；
x Z ——被跨越电力线路外过电压条件下导线在跨越点处的风偏，Ⅰ级气象区，外过电压条件下取风速为15m/s ，其余气象区均取10m/s ，故一般仍可用式 (公式二)与式(公式三)计算，但式中符号均应改用被跨越线路的有关参数，m ；
min D ——越线架架面在被跨越线路导线发生风偏后尚应保持的最小安全距离，见表1。
表1 跨越架与带电体之间的最小安全距离
（考虑施工期间的最大风偏后不得小于下表规定）
单位：m
B跨越其它被跨越物
与其它被跨越物的最小水平距离见表2。
表2 跨越架与被跨越物的最小安全距离
单位：m
5.3.2当连续靠近跨越两个以上的被跨越物时，在两跨越物之间搭架，不能满足安全距离要求时，只能按一处综合考虑搭设（如跨越公路、通讯线路等）。对无封顶的跨越架应考虑放地线和导引绳弛度的影响，应适当增加架高，以保证其安全距离。
6职业健康安全及文明施工措施
6.1风险预测及控制措施
6.1.1搭设跨越架的常规安全措施
6.1.1.1搭设跨越架必须分工明确，并有专人做安全监护工作，工作负责人必须认真填写电网工程安全施工作业票，采取措施必须严密、得当，签发后，在工作前认真交底。
6.1.1.2架杆埋深、立杆及横杆间距应符合措施或规程规定，支撑杆、封顶杆的距离、立杆的埋设、拉线布置及地锚埋设应符合技术措施要求。预报有雷雨及大风天气需及时进行安全检查和采取必要的加固措施。
6.1.1.3不得使用钢管杆搭设带电线路、通信线跨越架。
6.1.1.4搭架子时应按高处作业要求系安全带、戴好安全帽、穿软底鞋，严禁安全带低挂高用。严禁在架体上徒手行走。
6.1.1.5对搭设35kV以上电力线跨越架时，应尽量停电搭拆，如确实不能停电时，架子靠近带电体时，要用麻绳绑扎；若用铁线绑扎，必须把架子距带电体的最小水平距离和垂直距离再加大0.5m，所有内侧绑扎铁线应向架体侧弯曲。
6.1.1.6使用钢结构跨越架应采取可靠的临时接地措施。
6.1.1.7搭架子时杉杆和绑线的上下必须用绳子传递，严禁抛扔。
6.1.1.8工作人员不得在跨越架内侧作业或攀登，更不能在内侧传递东西。
6.1.1.9遇有雷雨、暴雨、浓雾、沙尘暴、六级及以上大风天气，不准搭设跨越架。
6.1.1.10拆架子时，要从顶部逐层向下进行，并用小绳向下传递，不准抛扔，更不准成片放排，以免发生危险和摔坏杉杆（或竹竿）。
6.1.1.11搭设电力线路跨越架时，无论是否带电，均应按带电作业进行。
6.1.1.12跨越电力线的跨越架，搭设完毕后，应在架子的醒目位置悬挂“有电危险，切勿攀登”的警告标志牌，其它重要跨越架也应悬挂相应警告标志。
6.1.1.13两人抬运杉杆（或竹竿）时，应用同肩，同起同落，轻拿轻放不得抛扔。
6.1.1.14施工中应随时检查架子稳固性,风雨天后,亦要认真检查，需要加固时及时加固，确保跨越架有足够的安全系数。
6.1.1.15凡搭设跨越架的跨越物，除应与跨越物所属单位联系外，亦应与农作物的户主取得联系后才能工作。
6.1.1.16中午休息或下午下班时，若跨越架没有搭设完毕，必须对架体采取可靠的稳固措施后，工作人员才可离开现场。
6.1.1.17凡搭设或搭设完毕的架子应设警卫看守，并交待清楚注意事项。
6.1.1.18在带电体附近作业时，人体与带电体之间的最小安全距离应满足下表规定。
作业时与带电体的最小安全距离 (m)
6.1.2停电搭设跨越架措施
6.1.2.1停电作业前，施工单位应向运行单位提出停电申请，并办理工作票。
6.1.2.2停电、送电工作必须指定专人负责，严禁采用口头或约时停电、约时送电的方式进行任何工作。
6.1.2.3在未接到许可工作命令前，严禁任何人接近带电线路。
6.1.2.4在接到线路主管单位许可工作命令后，必须首先进行验电；验电必须使用相应电压等级的合格的验电器。验电时必须带绝缘手套并逐相进行；验电必须设专人监护。同杆塔设有多层电力线时，应先验低压、后验高压，先验下层、后验上层。
6.1.2.5验明线路确无电压后，由线路主管单位在作业范围的两段挂工作接地线，同时将三相短路；凡有可能送电到停电线路的分支线也必须挂工作接地线。同杆设多层电力线时，应先挂低压、后挂高压，先挂下层、后挂上层。
6.1.2.6工作间断或过夜时，施工段内的全部工作接地线必须保留；恢复作业前，必须检查接地线是否完整可靠。
6.1.2.7施工结束后，现场作业负责人必须对现场进行全面检查，待全部作业人员（包括工具、材料）撤离杆塔后方可报竣工；报竣工后，该线路即视为带电，严禁任何人进入带电危险区。
6.1.3跨越架拆除注意事项
6.1.3.1跨越架拆除应在本放线区段内所有导地线紧线完成，耐张塔平衡挂线、张牵场的
过轮临锚已经安装完毕，有跨越架档的两侧铁塔附件安装已经完成的情况下进行。6.1.3.2桁架式跨越架的拆除顺序，应先将封顶杆（绳、网）拆除，有裸金属丝的要用绝缘绳送过电力线的上部，再解除桁架两侧的拉线，然后拆除两个立面桁架的大横杆，当拆
除到斜撑杆时先拆除外侧撑杆，然后继续拆除大横杆，当拆到内侧斜撑杆时将内侧的撑杆拆除，不可先拆完侧面撑杆再拆大横杆。
6.1.3.3拆除两个大的桁架时要自上而下进行拆除大横杆，不可自下而上进行，更不可整体推倒。
6.1.3.4杉杆的拆除要用绳索传递，不可直接抛仍，下面的施工人员要避开杉杆传递的上方。
6.1.3.5整个跨越架的拆除过程要有安全监护人进行监护。
6.2安全施工作业票
6.2.1严格落实到岗、到位责任制，项目部管理人员应按要求到岗、到位、到责，并在《安全施工作业票》上签字认可，不得渎职、懈怠，玩忽职守。
6.2.2施工作业人员应自觉接受项目部级安全作业培训，接受相关部门或人员的《安全技术措施》交底培训，取得相关作业操作资格证件，方可上岗作业。项目部专职安全员负责监督检查。
6.2.3项目部应安排全体施工作业人员进行体格检查，对体检证明存档备案；现场施工负责人应了解并掌握施工作业人员的精神状态和身体状况，并对施工作业人员进入施工现场的安全作业状态负责。
6.2.4现场安全监护人要严格履行职责，对危险点安全预控措施是否落实到位严格把关，不符合要求严禁开工。
6.2.5每天开工前，现场施工负责人宣读《安全施工作业票》，讲解安全注意事项和危险点防范措施，没有召开施工作业班前会不得开工。
6.2.6严格执行工器具、机械设备管理制度。物资公司负责出入库检验；项目部负责批量领取检验；施工队队长负责批量接受检验；施工负责人负责进入施工现场的工器具、机械设备检验。
6.2.7各项检验要有记录和交接单。检验内容包括：工器具、机械设备名称、规格、数量、是否合格品、是否在检验有效期内等。
6.2.8施工项目部对现场施工环境要合理规划，详细布局，严格按《河北省电力公司现场标准化作业管理规定》、《安全文明施工措施》布置施工作业现场，给安全施工作业创造良好的作业环境。
6.3文明施工与环保
6.3.1搭设跨越架对地貌的损毁，主要是运输车辆压轧农田、开挖立杆坑和地锚坑造成。对于杆坑、地貌坑在施工完毕后必须认真回填，并保留防沉层，对于车辆压轧农田严重的，要补偿农民复耕费。
6.3.2对青苗的损毁，要求在施工前就规划好车辆进地路径和材料堆放位置，力求将青苗损毁降低到最小限度。
6.3.3节约资源要求，搭设跨越架用的杉杆，要尽量避免锯短和浪费，绑扎用黑铁线在拆除跨越架后需回收处理，施工中不得乱丢废弃物，保持好我单位良好的文明形象。
7应急措施
7.1应急组织机构
应急小组：
组长：付焱磊
成员：苗起柱、李芳洲、郑怀志、张湘峰、张进、陈胜平、刘宏磊
7.2基本原则
处理事故险情时，首先考虑人员安全，疏散无关人员，最大限度减少人员伤亡；其次应尽可能减少财产损失和环境污染，按有利于恢复生产的原则组织应急行动。
7.3紧急联络
7.3.1应急组织机构主要人员联系电话
7.3.2施工应急车辆及司机一览表
7.3.3施工应急指定医院一览表
7.3.4其他应急电话
7.4应急救援措施
7.4.1高处坠落、物体打击和坠物伤人救援措施
7.4.1.1.各种打击造成的创伤急救，应先使伤员安静平躺，判断受伤程度，如有无出血、骨折和休克等。
7.4.1.2.外部出血时应立即采取止血措施—用清洁的布带绑扎伤口，防止失血过多而休克。
7.4.1.3.外部无伤，但受伤者呈现休克状态、神志不清或昏迷，表现为面色苍白，脉搏细弱，气促，冷汗淋漓，则可能有内脏破裂出血，应迅速使伤者躺平，抬高下肢，保持温暖；在搬运和转送伤者时，绝对禁止一个抬肩一个抬腿的搬法，以免发生或加重截瘫；搬运时颈部和躯干不能前屈或扭转，而应使脊柱伸直，快速平稳地送医院救治。
7.4.1.4.肢体明显有骨折时可用木板或木棍、竹竿等物将断骨上、下两个关节固定，并避免骨折部位移动，以减少疼痛，防止伤势恶化。
7.4.2触电抢救措施
7.4.2.1触电急救必须分秒必争；首先要使触电者迅速脱离电源，抢救人员不得直接徒手将触电者拉开，应使用绝缘杆或干燥的木棍将触电者拨离电源。
7.4.2.2触电者如神志清醒，应使其就地躺平，严密观察，暂时不要站立或走动。
7.4.2.3触电者神志不清或呼吸和心跳均停止时，应使其就地躺平，确保气道通畅，立即就地坚持正确抢救（心肺复苏法），并尽快联系医疗部门或医护人员接替救治。
7.4.2.4心肺复苏法抢救的三项基本措施为：通畅气道、口对口人工呼吸和胸外按压。7.4.2.5通畅气道：伤员平躺，仰头抬颏，使其舌根抬起，气道畅通。
7.4.2.6口对口人工呼吸：持续吹气1秒以上，首次吹气2口。每次吹气量不要过大（500-600ml，6-7ml/kg），以胸廓明显上抬为原则，避免大潮气量或强用力，避免过度通气。
7.4.2.7胸外按压：右手的食指和中指沿触电伤员的右侧肋弓下缘向上，找到肋骨和胸骨的结合处的中点；两手指并齐，中指放在切迹中点（剑突底部），食指平放在胸骨下部；左手的掌根紧挨右手食指上缘，置于胸骨上，即为正确的按压位置。
7.4.2.8救护人员两肩位于伤员胸骨正上方，两臂伸直，肘关节固定不屈，两手掌根相叠，手指翘起，不触及伤员胸壁。
7.4.2.9以髋关节为支点，利用上身的重力，垂直将正常成人的胸骨压陷5cm。压至要求程度后，立即全部放松，但放松时救护人员的掌根不得离开胸壁。
7.4.2.10用力、快速胸外按压，以达到每分钟至少100次的按压频率，按压深度至少5cm，按压时胸廓应充分回弹，同时尽量避免胸外按压的中断。
7.4.2.11在医务人员未接替抢救前，现场抢救人员不得放弃现场抢救。
10kV**线跨越架搭设 施工方案 》 ****集团有限公司 ）
2020年8月15日
） 跨越架搭设施工措施 一、跨越情况 我项目部施工的10kV**〇四线新建、改造线路#005塔-#006杆，需跨越原10kV**〇四线#007-#008杆。 本工程设计为同杆双回线路，采用牵引架线工艺，施工作业时间较长，所以釆用搭设跨越架封顶保护跨越的施工方案。依据导线线间距离S搭设跨越架，跨越架的宽度L与高度以及与带电体的电气距离应满足规范要求。 二、施工方案 1、用仪器测量并钉出新、旧I0kV线路跨越点中心桩。 2、按导线橫担每边宽S/2m,跨越架全长L=（S+4）/Sinθ ; 每边应按相应的横担长加2米为垂直长度，考虑交叉角后要计尊
Sinθ。 注：跨越架的搭设宽度根据跨越物的大小和重要性确定按下式计算： L= S-4）/Sinθ 式中：L-跨越架宽度（米） S-本线路导线边线间距（米），需査图或实测. θ-被跨越物与线路夹的’需测敬 4-每边保证2米的裕度 3、10kV距地面高度由于处**路路肩处高度均不等，故跨越架立杆高度应按现场确定，现场测出左边线、中线、右边线跨越点处I0kV线高度后备料。 ! 4、采用直径40X6米钢管搭设跨越架，立杆和大横杆应错开搭接，搭接长度不得小于 0.6米。 5、立杆间距为2米，大横肝间距为1.2米，I.质松散时，地面必须固定扫地横杆以防钢管下沉。
6、搭设操作要点: 1）在主杆位置挖0.5米深的坑（当下雨后要适当加深），将坑底夯实后竖立主杆,主杆用绳索拉线临时固定。 2）每1.2米固定一层大横杆，于主杆交叉点相互固定，由下向上杆进行，第一层主杆队大横杆固定好后，接升第二层主杆前，应在第一层主杆间固定交叉支杆与侧向支杆（可两根连接）, 以保持稳定性。如图，侧向支杆埋深不小于0.3米，对地夹的不大于60°。
输电线路搭设电气化铁路跨越架施工措施 输电线路搭设电气化铁路跨越架施工措施 摘要】在输电线路的架线施工中，不时需要跨越电气化铁路，一般常采用搭设跨越架方法，该文较详细的介绍跨越架搭设须进行的计算及应采取的措施等，供广大输电线路施工人员参考。 【关键词】铁路；跨越架；搭设；措施； 中图分类号： F530 文献标识码： A 1. 前言 随着中国国民经济的不断向前发展，我国迎来了大电网、大交通时代！各种电压等级的输电线路建设方兴未艾，使得我们在输电线路的架线中不断会碰到跨越电气化铁路的问题，这时需要根据跨越实际情况认真分析、比较，从而采取安全、经济、环保的方法来对其进行跨越，一般而言，搭设跨越架方法安全、经济、环保，不影响铁路的畅通，因而在实际工程中被广泛的应用。 2．实地勘查 在放线施工准备阶段，对被跨越铁路的实地勘查是一个非常重要的工作，它是在输电线路设计断面图的基础上更准确地掌握铁路牵引接触网高、路基宽、交叉角及地形条件等数据，实地勘查人员应有施工负责人、技术负责人及协调人员参加。 3. 搭设跨越架施工方案 搭设电气化铁路跨越架前应先进行验算。计算放线区段的牵张力、跨越架长宽、跨越架高度，通跨越架承受的荷载等，最后确定搭设所用材料、跨越架排数等。 目前国内铁路基本都为电气化铁路，牵引线接触网额定电压为25kV [1]，由于为非标电压，可视其为35kV的电压，接触网高度离地在9m内，搭设的跨越架高度一般不会超过15m，根据受力计算每侧采用单排、双排或满堂跨越架，搭设材料一般用φ48.3钢管及扣件，若受力较小也可采用毛竹（楠竹）材料，为保证对接触网的安全距离，提高跨越架的整体稳定性，宜对铁路装设封顶绝缘网。
跨越架搭设作业指导书文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
编号：Q/001跨越架搭设作业指导书 编写：年 月日 审核：年 月日 批准：年 月日 作业负责： 作业日期年月日时至年 月日时 一、规范性引用文件 本工程引用下列中华人民共和国国家规程及企业标准 1.GB50233-2005 《110 ~ 500千伏架空送电线路施工及 验收规范》 2.DL/ 电力建设安全工作规程（第2部分：架空电力线路） 3.DL/T5106一1999 跨越电力线路架线施工规程 4.Q/HDTG 1001-2000 《质量手册》 二、基本规定 在跨越施工困难的地方，因带电跨越危险性较大，故在选择跨越施工方案时，应优先选择停电跨越方案。
有下列特点之一的跨越称为特殊跨越: 1)被跨运行电力线架空地线高度大于30m。 2)被跨越电力线电压等级为330kV及以上。 3)跨越交叉点下有河流、水塘或其他复杂地形。 4)线路交叉角小于30°或跨越宽度大于70m。 特殊跨越的施工技术方案，需经有关部门审核批准。 跨越架应具有在安全施工允许的条件下本身自立的强度，并能满足施工设计强度的要求。 跨越架的组立必须牢固可靠、所处位置准确。 2.5跨越不停电电力线的跨越架，应适当加固并应用绝缘材料封顶。 2.6跨越架架顶的横辊要有足够的强度，且横辊表面必须使用对导线磨损小的绝缘材 料。如用金属杆件作横辊，则必须在其上包胶。 2.7跨越架经使用单位验收合格后方可使用，跨越架上应按有关规定悬挂醒目标志。2.8强风、暴雨过后应对跨越设施进行检查，确认合格后方可使用。 2.9搭设和拆除跨越架时应设安全监护人，参加跨越不停电线路的施工人员必须熟练掌 握跨越施工方法并熟悉安全措施，经本单位组织培训和技术交底后方可参加跨越施工。跨越不停电电力线架线施工前，应向运行部门书面申请“退出重合闸”，落实后方可进行不停电跨越施工。 2.10跨越架中心线应与遮护宽度B的中心线重合。 跨越架架顶宽度(横线路方向有效遮护宽度)B按下式计算： B≥[2(Zx+十b]/sin 式中:B—跨越架架顶宽度，m；
10KV电力线跨越架搭设施工措施 陕送330KV罗商线项目三分部 二○○一年九月二十日
跨越架搭设施工措施 一、跨越情况 我项目部施工的330KV罗商线Ⅲ标段，跨越洛南县供电局、商洛供电局10KV线路多处，主要为：180#-182#丰支线，186#-187#煤矿干线，191#-192#跨35KV丰古线（方案已定为先钻后停电翻线），193#-194#与194#-195#两次跨南农线，在205-206、207-208、211#-212#3次跨越窄口线。施工303队、304队、305队跨越段在商洛局区内。 本工程采用张力架线工艺，施工作业时间较长，所以采用先停电搭设跨越架封顶保护，再恢复供电的施工方案。由于先架设地线1根，在导线线距之内，故依据导线线间距离S搭设跨越架，跨越架的宽度L与高度以及与带电体的电气距离应满足规范要求。 二、施工方案 1、仪器架在跨越档一侧的塔中心，对准另一塔中心，钉出与10KV跨越点中心桩。 2、按导线横担每边宽S/2m，跨越架全长L=（S+4）/Sinθ，每边应按相应的横担长 加2米为垂直长度，考虑交叉角后要计算Sinθ 注：跨越架的搭设宽度根据跨越物的大小和重要性确定.按下式计算： L=（S+4）/Sinθ 式中：L——跨越架宽度（米）
S——本线路导线边线间距（米），需查图或实测。 θ——被跨越物与线路夹角，需测量 4——每边保证2米的裕度 3、10KV距地面高度由于处于山坡、坎地，各处高度均不等，故跨越架立杆高度应按 现场确定，现场测出左边线、中线、右边线跨越点处10KV线高度后备料。 4、采用Φ48×6米钢管搭设跨越架，立杆和大横杆应错开搭接，搭接长度不得小于 0.6米。 5、立杆间距为2米，大横杆间距为1.2米，土质松散时，地面必须固定扫地横杆以 防钢管下沉。 （a）通信光缆（b）10KV以下电力线
附件3： 海南天利科昌江25MWp光伏农业项目35kV 送出工程 架线工程施工方案 工程编号：HNDL2014-05-004 编制人：何旭 单位：信息产业电子第十一设计研究院科技工程股份有限公司 日期：二〇一四年十月
目录 第一章说明 (1) 第二章工程概况 (1) 第三章工程施工及劳动力组织 (1) 第四章放线施工 (6) 第五章架线施工技术要点 (11) 第六章架线工程质量保证措施 (17)
第一章说明 1.1 编写适应范围 本作业指导书适用于110KV输变电工程导地线架设工程。 1.2 本作业指导书执行的规范标准 1)《110~500kV架空电力线路施工及验收规范》（GB50233—2005） 2)《电力建设安全工作规程》（架空电力线路部分） 3)《电力建设安全健康与环境保护管理规定》 第二章工程概况 本工程新建35kV天利科光伏电厂——十月田35kV变电站段单回线路； 沿新建35kV线路架设一根OPGW光缆； 线路长度：单回路7.65km。 杆塔型式及数量：新建单回路杆塔30基，其中铁塔29基，门型杆1基（直线塔25基、转角、终端塔5基）。 第三章工程施工及劳动力组织 3.1 技术准备： 1.开工前由技术负责人组织技术、施工人员进行现场调查，合理选择牵张场，确定具体的牵张场布置方案。 2.由技术负责人组织技术、安全、施工人员进行重点交叉跨越测量，确定施工方案、编制特殊跨越施工方案。 3.由技术负责人组织编制、发放架线工程作业指导书、各区段布置方案、安全和质量保证措施、附件安装图等技术资料。 4．由专职安全员和质检员对全体施工人员进行安全、质量培训，并考试。 5．对全体施工人员进行安全技术交底，保证施工方案和安全、质量保证措施
冷水滩城区110kV改造工程跨越湘桂铁路复线 施工案 批准： 审核： 编制： 单位：永州恒通电力（集团）有限责任公司 冷水滩城区110kV改造工程施工项目部 2015年12月1日
1、编制依据 1.1铁路技术管理规程； 1.2 铁路安全技术规程 1.3 铁路电力安全工作规程 1.4《铁路营业线施工安全管理办法》TG/CW106-2012 1.5《广铁集团铁路营业线施工安全管理实施细则》GZG/CW112-2012 1.6《110～500kV架空送电线路施工及验收规》GB50233—2005； 1.7《电网公司输变电工程达标投产考核办法（2015）版》； 1.8《冷水滩城区110kV改造工程项目管理实施规划》； 1.9 冷水滩城区110kV改造工程设计施工图； 1.10工程建设标准强制性条文<电力工程部分>2015年版; 1.11电力建设安全工作规程第2部分：架空电力线路（DL 5009. 2.-2004）； 1.12现场实测数据 2、工程概况 2.1 施工日期及施工容： 2016年10月1日-10月31日跨越架搭设拆除施工（点外） 2016年10月15日跨越架拆网施工（点） 2.2 施工地点：柳园—大泉区间K1062+250至K1062+350上下行 2.3 施工等级：Ⅲ级 2.4 施工影响围：利用图定天窗封闭柳园—大泉区间K1062+250至K1062+350上下行线45分钟,进行跨越架封网施工及利用图定天窗封闭柳园~大泉区间K1062+250至K1062+350上下行线45分钟,进行跨越架拆网施工。停电单元编号柳园C1，柳园牵引所212、211号馈线，影响围：峡口至柳园区间上下行线；柳园站；柳园至大泉区间上下行线停电；1．禁止电力机车进入峡口至柳园区间上下行线。2．禁止电力机车进入大泉至柳园区间上下行线。3．禁止机务折返车间电力机车越过J15#、J35#、J2#道岔进入柳园站。 2.5 施工限速情况：线路开通后恢复常速 2.6 线路概况：本线路柳园110kV变电站东起第二间隔出线，至新建35kV 花牛山变电站单回路架设，线路全长18.066公里。本工程属新建项目，电压等级为35kV。导线型号两相为LGJ-/30钢芯铝绞线，一相为OPPC16芯复合相线。线路临近变电站1.5公里处架设架空避雷线，型号为1×7-7.8-1270-B
解决方案编号：YTO-FS-PD468 特殊跨越架搭设施工作业风险控制专 项措施通用版 The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
特殊跨越架搭设施工作业风险控制 专项措施通用版 使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。文件下载后可定制修改，请根据实际需要进行调整和使用。 一、重点控制措施 1.跨越架设置防倾覆措施。 2.搭设或拆除跨越架设安全监护人。 3.搭设跨越架，事先与被跨越设施的单位取得联系，必要时请其派员监督检查。 4.跨越架的中心应在线路中心线上，宽度考虑施工期间牵引绳或导地线风偏后超出新建线路两边线各2.0m，且架顶两侧设外伸羊角。 5.跨越架与高速公路、高速铁路、电气化铁路、110kV 及以上运行电力线等的最小安全距离应符合规定要求。 6.跨越架上悬挂醒目的安全标志。 7.跨越架经使用单位验收合格后方可使用。 8.强风、暴雨过后对跨越架进行检查，确认合格后方可使用。 9.跨越架横担中心设置在新架线路每相（极）导线的中心垂直投影上。
特殊跨越架搭设施工作业风险控制专项措施示范文 本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
特殊跨越架搭设施工作业风险控制专项 措施示范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、重点控制措施 1.跨越架设置防倾覆措施。 2.搭设或拆除跨越架设安全监护人。 3.搭设跨越架，事先与被跨越设施的单位取得联系，必 要时请其派员监督检查。 4.跨越架的中心应在线路中心线上，宽度考虑施工期间 牵引绳或导地线风偏后超出新建线路两边线各2.0m，且架 顶两侧设外伸羊角。 5.跨越架与高速公路、高速铁路、电气化铁路、110kV 及以上运行电力线等的最小安全距离应符合规定要求。 6.跨越架上悬挂醒目的安全标志。
7.跨越架经使用单位验收合格后方可使用。 8.强风、暴雨过后对跨越架进行检查，确认合格后方可使用。 9.跨越架横担中心设置在新架线路每相（极）导线的中心垂直投影上。 10.各类型金属跨越架架顶设置挂胶滚筒或挂胶滚动横梁。 11.封网所使用的网片及承力绳保持干燥；承力绳及网片对被跨越物按规定保持足够的安全距离。 12.附件安装完毕后，方可拆除跨越架。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

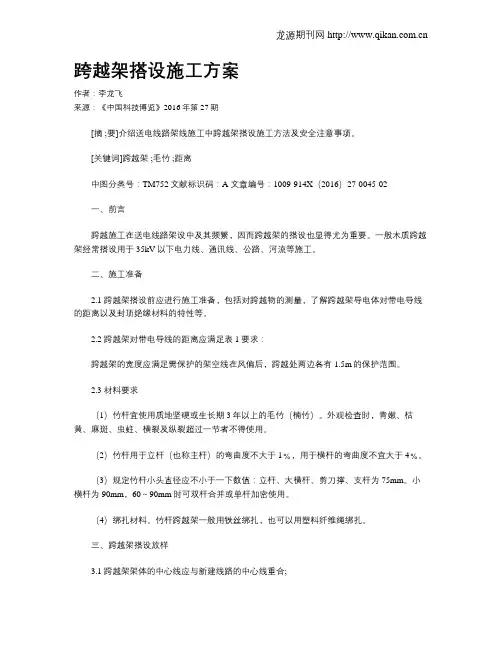

跨越架施工方案 ×××××××××××××××年××月 目录
一、工程概况 (1) 二、跨越情况 (1) 三、组织机构 (1) 四、跨越架施工及措施 (2) 1、跨越架的分类 (2) 2、跨越架设计及施工的基本要求 (3) 3、竹竿、木杆及小钢管跨越架 (4) 4、不停电搭设跨越架 (7)
一、工程概况 ×××× 二、跨越情况 注：河道为不通航河道。 三、组织机构
四、跨越架施工及措施 1、跨越架的分类 （1）跨越架按跨越物分为以下四类。 ①电力线：电压等级分为：10、35、110、220KV。 ②通信线：一级及军用、二级及以下； ③公路（包括高速公路、高架公路） ④220V、380V低压线 （2）跨越架按其重要性分为三类。 ①第一类：一般跨越架。该类跨越架具备的条件是：高度在15m及以下且被 跨越物为10-110KV电力线（停电架线），二级及以下通信线，除高速公路以外的公路和乡村大道，除电气化铁路的单、双轨铁路。 ②第二类：重要跨越架。具备下列条件之一者为重要跨越架。 a.高度在15m以上、35m以下； b.被跨越物为：10-110KV电力线的停电或不停电架线；一级及军用通信线； 高速公路。 ③第三类：特殊重要跨越架。具备下列条件之一者为特殊重要跨越架：
a.高度为35m以上； b.搭设、拆除跨越不停电的10KV及以上电力线。 说明：所谓“不停电架线”是指在放线时被跨越电力线带电，搭设或 拆除跨越架时被跨越电力线应停电。 （3）被跨越架的材料： 本工程拟先用竹杆（或木杆）为跨越架搭设主要骨料。 （4）竹（木）跨越架按结构面多少分为下面四种： ①单侧单排；②单侧双排；③双侧单排；④双侧双排。 （5）按封顶方式分为下面五种： ①不封顶式的跨越架； ②竹木封顶跨越架； ③用尼龙绳和竹竿混合封顶的跨越架； ④用尼龙绳及尼龙网封顶的跨越架。 ⑤用高强纤维绳封顶的跨越架。 （6）对跨越架进行分类，目的在于设计跨越架之前必须明确用途及类别，并针对不同类别的跨越架提出不同的技术要求。 2、跨越架设计及施工的基本要求 （1）需要搭设设计跨越架时，在架线前应与被跨越物物主联系，征得同意或办理跨越协议，必要时应请物主派人现场监护。 （2）对于重要及特殊的跨越架，架线前应对现场的平断面进行测量并绘制准确的平断面图，特别注明被跨越物高度、长度与线路夹角，为制定跨越架线方案提供依据。 （3）对于一般跨越架，可不制定专项施工方案，但应在架线施工技术措施中提出技术要求，包括跨越架的材料规格，搭设高度、宽度、跨距。是否打拉线，是否封顶等。 （4）对于重要和特殊的跨越架应参考本技术措施制定专项的跨越架施工方案，并经公司总工批准后实施。 （5）跨越架应牢固可靠，具有相应架线方法所允许的承载重能力。 ①对于张力架线，除保证正常情况下承受线（绳）的垂直压力和水平力外，应考虑能承受事故跑线情况对跨越架的冲击力。 ②金属结构跨越架的横担顶部应设置胶轮滚筒，以利线索通过。 （6）跨越架的中心应与展放的导（地）线重合，架顶宽度应符合下列规定： ①停电架线时，宽度应超出展放的导（地）线中心各1.5m。 ②不停电架线时，宽度应超出展放的导（地）线中心各2m。 ③如果三相导线同时采用一组跨越架时，其架顶宽度应超出两边线各 1.5~ 2.0m。 ④架顶两侧应装设外伸羊角撑杆。 （7）跨越架与公路及通信线的最小安全距离就符合下表的规定：
A-05架线施工方案报审表（H）★ （控制类型：H，检查方式：R） 表号：A-05 工程名称：大唐云南永善大坪子风电场110kV送出线路工程编号： 本表（含附件）一式份，由承包项目部填报，监理项目部存份，承包单位存份。
扎佐东（扎佐）牵引变220千伏线路工程 架线施工方案 批准： 审核： 编制： 贵州天毅企业有限责任公司 扎佐东（扎佐）牵引变220千伏线路工程项目部 2017年2月
目录 一、工程概述 (1) 二、架线施工准备 (2) 三、张力放线 (5) 四、导线紧线 (13) 五、耐张塔平衡挂线 (19) 六、附件安装 (20) 七、OPGW光缆架设 (22) 八、质量要求 (26) 九、安全技术措施 (28)
一、工程概述 1、工程名称：110kV大坪子风电场送出线路。 2、线路起迄点：起于110kV大坪子风电场升压站，迄于110kV万和变。 3、路径长度：新建线路全长17.778km,曲折系数1.3。 4、架设方式：除110kV万和变出线终端为双回路塔外,其余均为单回路架设。 5、地形系数：线路沿线海拔在1600m～3150m之间，地形丘陵占25%，一般山地占60％,高山占15％。 6、设计气象条件：全线划分为4个冰区，即：10mm、20mm、30mm、40mm冰区。10mm、20mm冰区基本风速按25m/s设计, 30mm、40mm冰区按27m/s设计。其中10mm冰区线路长度1.826km，20mm冰区线路长度0.814km，30mm冰区线路长度6.542km，40mm冰区线路长度 8.596km。 7、中性点接地方式：直接接地。 8导线型号：10mm、20mm冰区导线型号为：JL/G1A-240/40-26/7型钢芯铝绞线（长度2.64km）；30mm、40mm冰区导线型号为： JLHA1/G1A-290/45-26/7型钢芯铝合金绞线（长度15.138km）。 9、地线型号：两根地线均为24芯OPGW光缆。10mm、20mm冰区地线型号为：OPGW-24B1-80（长度2.64km）； 30mm、40mm冰区地线型号为：OPGW-24B1-120（长度15.138km）。
秦皇岛-沈阳天然气管道储气工程通信工程电力光缆安装跨越架搭设施工措施 02011/12/10用于批准 版次日期用途编制校对审核批准 文件号CQK-M-CN-OD-001 盘锦辽河油田欧泰隆实业有限公司 版次0第0 页共16页
跨越架搭设施工措施 1、适用范围 适用于架空送电线路工程跨越的公路（包括石子与土路）、铁路、通迅线、110kV及其以下电力线搭设跨越架作业。 2、引用标准 国家《规程》、《规范》 《电力建设安全工作规程（第2部分:架空电力线路部分）》（DL5009·2-2004）《电力建设安全健康与环境管理工作规定》（） 《跨越电力线路架线施工规程》（DL/T5106-1999） 《电力建设工程施工技术管理导则》（2003版） 3、作业准备 作业所需的机具、工具、仪器、仪表的规格及要求 所需的主要工器具等由公司材料仓库发放；对于自购的工器具及材料，必须经检验合格并提供相关证明后方可使用。 作业前的准备工作及条件 1.作业人员进行现场调查。 2.根据本作业标准内不同跨越物所列的数量、规格和相关技术措施领取工器具。 3.对现场影响跨越架搭设施工的障碍物清理完毕。 4.组织全部施工人员认真学习本作业标准及相关《规程》；施工安全、技术交底已完成。
4 、作业流程、作业方法和要求 作业流程图 图3-4-1 作业流程图
作业方法及要求 1.各种被跨越物适用的跨越型式 (1)对于广播线及220V电力线，一般尽量采用停电后降线落地处理，不另搭设跨越架，但事先必须征得业主同意后方可进行。降线后应作好保护工作，施工结束后，应立即予以恢复。 (2)对于跨越房屋时，采用单面跨越架或在房顶绑扎“马腿”渡过牵引绳，施工过程应设专人看守。 (3)对于380V电力线亦可采用停电后降线落地处理；若长时间停电困难，可搭设跨越架或采用相应规格的电缆线过渡（电缆线应埋入地下）。 (4)对电缆通讯线，事先必须征得业主同意后应尽量降到地面，并要有保护通讯电缆措施；无法降落的应搭设跨越架。 (5)在被跨越线路采取降线措施时，对降落段两端要做好补强措施，并在降落段内设安全警示围栏并且专人看守，控制人员进入降落区，降线后，被跨越线路对地面的距离必须≥米。 (6)对所跨10kV及以上电力线、公路（包括土大路）、三级以上通讯线、光缆必须搭设双排及以上跨越架（10kV不少于4排）。 (7)对所跨车流量大的主要公路须搭设跨越架，施工前应取得公路有关部门同意，施工时争取配合；对所跨一般乡村小道，行车量很小，可不搭设跨越架，但必须在施工两端各不小于100米处设安全标志并有专人监护，放线时做好保护工作，以免发生事故。 (8)各类公路跨越架搭设好后必须测量架体与路边和封顶与路面的安全距离并记录。 2.材料选择及要求 (1)竹的选材：要求生长期四至六年的粗壮木杆，三年以下和七年以上的不宜使用，青嫩、枯脆、有麻斑或虫蛀及裂缝超过一节均不准使用。 (2)绑扎材料：一般采用10号软性铁丝、黑白铁丝均可使用。 (3)跨越架木杆立杆、大横杆、剪刀撑和支杆有效部分的小头直径不得小于75mm，小横杆有效部分小头直径不得小于90mm，当小头直径在60～90mm之间时可双杆合并或单杆加密使用。 3.跨越架相关参数的确定和要求 (1)每处跨越架搭设前，应用经纬仪测量被跨物的长、宽、高及与新建线路的交叉角，再结合有关要求，计算出架子的有关尺寸，然后现场放样，准确定出各立杆的位置并打好标志桩。跨越架长、高及距离被跨越线路排间宽的确定如下（以双排为例）：
2021搭设跨越架的安全措施 Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0655
2021搭设跨越架的安全措施 根据跨越架的用途，应区分属一般跨越架，还是重要和特殊跨越架。施工前应编写跨越架搭设方案，跨越架施工前应进行专门的技术交底，使施工人员完全明了跨越架的技术参数及搭设要求等。 一、竹、木及小钢管组合式跨越架 竹、木及小钢管跨越架的搭设应遵守本手册第四十六章的有关规定。 二、金属结构跨越架 组立金属结构的跨越架在带电体附近工作时应遵守下列规定：（1）施工前应向供电部门或调度所申请，被跨电力线附近施工期间，退出重合闸，并请供电部门派员现场监督。 （2）在架体整体组立过程中应执行整立电杆的安全措施。同时，应随时监视拉线与带电体的安全距离，严禁拉线大幅晃动。
（3）倒装组立架体过程中，提升向平稳，避免架体左右摇摆。机动绞磨前侧成接地，后侧应有可靠的控制。跨越架组立过程中应有经纬仪协助观测偏斜情况，一般不宜大于200mm。 架体倒装提升中，必须派专人监视提升架的四侧拉线，防止松动。 （4）架体上的工作人员必须备有工具袋，零星工具及螺栓等必须装入袋内，严禁不用时放置在提升架上或踏板上。上、下传递物件必须用绝缘绳吊运，严禁抛掷。 （5）倒装提升架体过程中，因故停工时，架体必须落至地面，四侧拉线必须绑扎牢固。需要停留过夜时，架体高度为30m以上时，至少应打两层拉线固定。 （6）调整跨越架拉线时，禁止解开拉线调整。拉线上的手扳葫芦和双钩必须用8号铁线绑紧拧死，防止被盗或误松。搭设好的跨越架应设立防护区，挂警告牌，并派人现场看守。 三、带电敷设保护网 跨越带电体敷设保护网及牵引导地线时应遵守下列规定：
500kV加林至国安送电线路工程第二标段改造段跨越架施工方案 批准： 审核： 编写： 珠海电力建设工程有限公司 500kV加林至国安送电线路工程第二标段项目部 2014年04月22日
一、工程概况 （一）、工程建设规模和范围 改造段（归属珠海2段）：将国桂线进线间隔调整至国安站西侧预留间隔， 进线段改造范围如下： （1）新建线路规模：本工程新建线路起点为国安站西侧构架，终点为N4塔。新建线路长0.73 km，利用旧导地线调整弧垂2.867km。新建铁塔4基，其中耐张塔3基，直线塔1基。每相导线型号为4×JL/LB1A-630/45型铝包钢芯铝绞线，普通地线型号为JLB40-120型铝包钢绞线。根据电力通信规划要求，本工程全线需架设1根48芯OPGW光缆（纤芯类型为32芯G.652+16芯G.655）。 （2）拆除旧线规模：本工程拆除国桂线＃53塔~＃55塔0.445km线路段，每相导线型号为4×JL/LB1A-630/45型铝包钢芯铝绞线，普通地线型号为JLB40-120型铝包钢绞线，另一根地线为OPGW光缆。拆除的铁塔型号及数量见下表： 本工程的建设单位是广东电网公司珠海供电局，设计单位为中国能源建设集团广东省电力设计研究院，监理单位为广东创成建设监理咨询有限公司，施 工单位为珠海电力建设工程有限公司。 （二）、跨越S272省道和10kV线路基本情况 500kV加林至国安送电线路工程第二标段改造段需要搭设跨越架如下：改造段N2～N3档，跨越三处，第一处是跨越S272省道（S272省道跨越处为双向2车道，路宽约10m），第二处是10kV新乡线、赤坝线213#-215#杆，第三处是苗圃大棚。拆除段国桂线54＃塔~55＃塔档跨越S272省道和10kV新乡线、
目录 1 概述 0 1.1 编制目的 0 1.2 编制依据 0 1.3 适用范围 0 1.4 施工概况及工程量 (1) 2 施工方案选定 (1) 2.1 一般常用的跨越架搭设形式 (1) 2.2 本工程使用的跨越架搭设形式选择及分析 (3) 3 施工准备 (3) 3.1 质量技术准备 (3) 3.2 人员准备 (3) 3.3 机具和材料准备 (3) 3.4 现场布置 (4) 4 进度要求 (5) 5 施工过程 (5) 5.1 工艺流程 (5) 5.2 施工方案 (6) 5.3 搭设跨越架的技术要求 (7) 6 职业健康安全及文明施工措施 (9) 6.1 风险预测及控制措施 (9) 6.2 安全施工作业票 (12) 6.3 文明施工与环保 (13) 7 应急措施 (13)
7.1 应急组织机构 (13) 7.2 基本原则 (13) 7.3 紧急联络 (13) 7.4 应急救援措施 (14)
1概述 1.1编制目的 确保实现文宾（城五）-韩村110kV线路工程施工安全、质量、计划和目标，满足合同规定，向建设单位提供满意的工程，全员必须树立“百年大计，质量第一”和“施工为安全运行服务”的思想，全面贯彻落实“安全第一，预防为主”的工作方针和公司管理体系程序文件，认真学习新工艺、新技术，严格按设计图纸、验收规范施工；认真执行程序文件，加强工序控制；认真执行本工程制定的检查验收制度，加强安全质量监督；严格执行岗位责任制；积极联系监理、设计部门，认真听取监理工程师提出的宝贵意见，确保本工程架线工程的施工质量和施工安全。特制订本措施。 1.2编制依据 1.2.1《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）。 1.2.2《国家电网公司电力安全工作规程（电网建设部分）》（国家电网安质〔2016〕212 号）。 1.2.3《国家电网公司电力安全工作规程（电力线路部分）》国家电网安监〔2011〕664号。 1.2.4《国家电网公司基建安全管理规定》(国网（基建/2）173-2015)。 1.2.5《跨越电力线路架线施工规程》（DL/T 5106-1999）。 1.2.6《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建/3） 187-2015。 1.2.7《国家电网公司输变电工程施工工艺示范手册》送电工程分册。 1.2.8《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网（基 建/3）176-2015。 1.2.9《国家电网公司基建质量管理规定》国网（基建/2）112-2015 1.2.10公司和业主及监理单位下发的有关规定和要求。 1.3适用范围 本措施适用于文宾（城五）-韩村110kV线路工程的一般跨越架搭设、看护、拆除等施工工作。
高压电力线跨越架搭设的安全措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
高压电力线跨越架搭设的安全措施示范 文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、施工前所有施工人员应认真学习“电力建设安全工 作规程”中有关章节，学习本方案有关措施。跨越架施工 必须组织严谨，分工明确，责任到人，意识到位。 2、在带电体附近作业时，人身与带电体之间的最小安 全距离为1.7 米，工器具、安装构件、导、地线等与带电 体间距离2 米。 3、临近带电体作业时，上下传递物件必须用绝缘绳 索，作业全过程应设专人监护。 4、越线架的宽度应超出新建线路两边线各2 米。 5、作业人员不得在越线架内侧攀登或作业，并严禁从 封顶架上通过。
6、抓好反违章指挥、反违章操作和违反劳动纪律的反三违工作，加大反习惯性违章的力度，加强学习和教育，不断提高自我防护意识和能力。 7、明确和落实安全责任人，对违章施工坚决制止。 8、钢管扣件螺栓应上紧，不得松动，以防钢管滑动。 9、钢管太长不好施工时，应考虑锯为3 米一根，往高处接。 跨越架搭完后必须经质安科验收合格后方能施工。跨越架搭设并经过检查后, 应在立柱高度2-3 米的地方悬挂检验状态标识-合格。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
1---------------------------------------------------------精 品 文档--------------------------------------------------------------------- *************************************线路 专项施工方案 ****************************公司 二O 一二年十二月
一、架线工程 1、跨越架架设 危险点：砸伤、坠落、触电 安全措施： 1、施工前，应编制跨越架施工措施。 2、跨越施工前应进行专门的技术交底，使施工人员完全明了跨越架的技术参数和搭设要求等。 3、搭设跨越架，用料外观检查应无腐烂、横裂等缺陷。 4、如果需要封顶时，竹杆的长度不得小于跨距的1.1倍，封顶用的竹杆不得接续。 5、搭设跨越电力线的跨越架必须用干燥竹杆。 6、架体上的工作人员必须备有工具袋，严禁不用时放置在跨越架上。 7、上下传递物件必须用尼龙绳吊运，严禁抛掷。 8、搭设好的跨越架应设立防护区，挂警告牌，并派人现场看守。 9、遇到雨天及5级以上大风应暂停工作。 10、带电跨越施工用的绝缘工具，使用前应进行机械强度试验和电气试验。 11、携带公司规定的药箱，并配齐规定药物。 12、冬天野外作业须预防冻伤。 2、绝缘子串组装 危险点：割伤、挤伤、砸伤、扎伤 安全措施： 1、搬运绝缘子过程中，要做到轻拿轻放，避免绝缘子碎裂，造成施工人员手脚割伤。 2---------------------------------------------------------精品文档---------------------------------------------------------------------
目录 1 概述 0 1、1编制目的0 1、2编制依据0 1、3适用范围0 1、4施工概况及工程量0 2施工方案选定 0 2、1一般常用的跨越架搭设形式 0 2、2本工程使用的跨越架搭设形式选择及分析2 3施工准备 (2) 3、1质量技术准备 2 3、2人员准备2 3、3机具与材料准备 3 3、4现场布置3 4进度要求 (4) 5施工过程 (4) 5、1工艺流程4 5、2施工方案4 5、3搭设跨越架的技术要求 5 6职业健康安全及文明施工措施 (7) 6、1风险预测及控制措施7 6、2安全施工作业票 11 6、3文明施工与环保 10 7应急措施 (10) 7、1应急组织机构 10 7、2基本原则10 7、3紧急联络10 7、4应急救援措施 10
1概述 1.1编制目的 确保实现110KV线路工程施工安全、质量、计划与目标,满足合同规定,认真学习新工艺、新技术,严格按设计图纸、验收规范施工;认真执行程序文件,加强工序控制;认真执行本工程制定的检查验收制度,加强安全质量监督;确保本工程架线工程的施工质量与施工安全。特制订本措施。 1.2编制依据 1、2、1《跨越电力线路架线施工规程》(电力行业标准DL 5106-1999)。 1、2、2《电力建设安全工作规程(第2部分:架空送电线路)》DL5009、2-2012; 1、2、4《国家电网公司输变电工程施工工艺管理办法》国家电网基建[2011]1752号; 1、2、5《国家电网公司基建安全管理规定》国网(基建/2)173-2015 1、2、6《国家电网公司电网施工安全风险识别、评估及控制办法》国网(基建/3)176-2015 1、2、8《电力建设工程施工技术管理导则》(国家电力公司发布)。 1、2、9《110～750kV 架空送电线路施工及验收规范》(GB50233-2014)。 1、2、10《国家电网公司输变电工程安全文明施工标准》国网(基建/3)187-2015 1、2、11《输变电工程建设强制性条文实施规程》Q/GDW248-2008; 1、2、12工程设计图纸、文件及变更,业主及监理工程师对工程的各项技术要求。 1、2、13《国家电网公司输变电工程标准工艺(一)施工工艺示范手册》(2011年版)。 1.3适用范围 本措施适用于110KV线路工程的一般跨越架搭设、瞧护、拆除等施工工作。 1.4施工概况及工程量 经过现场勘测了解,对主要交叉跨越情况进行了统计,详见下表。 2施工方案选定 2.1一般常用的跨越架搭设形式 跨越架的类型,目前主要有以下几种形式,分别适用于不同电压等级、不同性质的跨越架: 2.1.1甲型架:适用于架高超过15m的35kV及以上电力线跨越架。
跨越架搭设、拆除施工安全交底资料 一、作业流程及方法 作业流程：施工准备→跨越架安装→跨越架拆除→环境保护要点二、危害辨识及控制措施： （一）危害辨识： 高处坠落、物体打击、触电、倒跨越架、交通事故 （二）控制措施： 施工准备： 1.每日进行站队四交，录音记录清晰。 2.工机具准备：跨越架、角铁桩、揽风绳等。 3.人员准备：工作负责人、安全监护人、测工、施工人员；特种作业人员持证上岗。 4.架线分部工程安全技术交底、危险源辨识、预控。施工前应了解被跨越物的情况，并与权属管理部门联系，必要时，应请其派员监督检查。 5.重要跨越架要有强度计算，其设计强度应满足要求。 6.跨越架施工分包时，应签定施工合同和安全协议，经验收合格后方能投入使用。
7.施工现场布置：严格按照《输变电工程安全文明标准化作业实施方案》的要求设置安全警戒线、警示牌、友情提示牌等安全设施。 跨越架安装： 1.进入现场的施工人员必须正确佩带安全防护用品，高空作业时必须采用安全带。 2.独柱式跨越架在拉线未固定前，严禁上人作业；上下传递物件时，必须用吊绳吊送，严禁抛掷。 3.独柱式跨越架搭设；跨越架底部应固定牢固，封顶强度满足承载能力的要求并绑扎牢固；跨越架高度超过9米时，顶部及腰部应设置拉线，中部接点处采取防倾倒补强措施。 4.不停电搭设跨越架:施工前，应向运行部门书面申请“退出重合闸”，办理工作票；架体对被跨线路的垂直和水平距离应满足安规要求；作业人员不得在架体内侧攀登或作业；封顶时必须用干燥并绝缘性能好的尼龙绳或尼龙网封顶。 5.停电搭设跨越架:应设专人负责联系停电事宜，向运行部门办理工作票，严禁口头约时停、送电；在接到停电通知后，必须先验电，两端接地后，方可施工。 6.高速公路、铁路跨越架搭设，应按照权属管理部门的要求落实相关安全措施。
目录 1 概述..................................................... 错误!未定义书签。 编制目的 ........................................... 错误!未定义书签。 编制依据 ........................................... 错误!未定义书签。 适用范围 ........................................... 错误!未定义书签。 施工概况及工程量 ................................... 错误!未定义书签。 2 施工方案选定............................................. 错误!未定义书签。 一般常用的跨越架搭设形式 ........................... 错误!未定义书签。 本工程使用的跨越架搭设形式选择及分析 ............... 错误!未定义书签。 3 施工准备................................................. 错误!未定义书签。 质量技术准备 ....................................... 错误!未定义书签。 人员准备 ........................................... 错误!未定义书签。 机具和材料准备 ..................................... 错误!未定义书签。 现场布置 ........................................... 错误!未定义书签。 4 进度要求................................................. 错误!未定义书签。 5 施工过程................................................. 错误!未定义书签。 工艺流程 ........................................... 错误!未定义书签。 施工方案 ........................................... 错误!未定义书签。 搭设跨越架的技术要求 ............................... 错误!未定义书签。 6 职业健康安全及文明施工措施............................... 错误!未定义书签。 风险预测及控制措施 ................................. 错误!未定义书签。 安全施工作业票 (12) 文明施工与环保 ..................................... 错误!未定义书签。 7 应急措施................................................. 错误!未定义书签。
