统万330KV变-陕西能源赵石畔启备变110KV输电线路工程
（四标段）
跨越10KV施工方案
2016年3 月18 日
10kV电力线跨越架搭设施工方案
1、工程概况
1.1 本标段工程概况
本标段线路全长约1×40.2km，全线采用单回路架设。导线推荐采用JL/G1A-300/40（GB/T 1179-2008）钢芯铝绞线。地线1根采用24芯OPGW光纤复合架空地线，1根采用GJ-80（1×7-11.4-1270–B）镀锌钢绞线。本标段线路拟建杆塔31基，其中单回路直线塔21基，单回路耐张塔10基。平均档距约306米。
1.2、跨越电力线概述
本跨越在我标段的105#～106#放线段，放线段长度430m，共有3基铁塔，其中直线塔1基，耐张转角塔2基;108#～109#放线段，放线段长度850m，共有4基铁塔，其中直线塔2基，耐张转角塔2基;119#～120#放线段，放线段长度2182m，共有8基铁塔，其中直线塔6基，耐张转角塔2基; 124#～125#放线段，放线段长度2168m，共有8基铁塔，其中直线塔6基，耐张转角塔2基;共四处跨越（具体被跨越10KV的线路名称和杆号详见后附表）。导线采用JL/G1A-300/40（GB/T 1179-2008）钢芯铝绞线，左地线采用24芯OPGW光纤复合架空地线，右地线采用JGJ-80（1×7-11.4-1270–B）镀锌钢绞线。
2、跨越架形式选择及注意事项
2.1、跨越架搭设时被跨线路不停电，停电前跨越架搭设高度，不得高于对被跨线路最低导线的最小安全距离，等被跨线路停电后进行封顶。
2.2、用钢管搭设跨越架时，钢管外观检查应无裂纹等缺陷。用于主杆（即立杆）的弯曲应小于2%；用于横杆的弯曲度应小于4%。
2.3、钢管与钢管之间的连接采用专用卡扣进行固定连接。
2.4、钢管和钢管可以相互交叉、搭接使用时应确保连接牢靠，受力均匀。
2.5、本跨越架为双排搭设，具体见下图：
羊角
羊角
跨越架正视图
3、跨越架的基本方法及规定
3.1、跨越架搭设的基本规定
3.1.1、双排立杆纵距、横距、步距可视跨越的高度而定；
3.1.2、一般规定见下表
如现场地形复杂，被跨越物不等按现场地形确定横距。
3.1.3、跨越架搭设时应由内向外，立杆应先两头再中间，先扎大横杆再扎斜拉杆。排与排用小横杆及剪刀撑固定，设置剪刀撑时可隔杆设置。
3.2、跨越架各杆件的搭设要求
3.2.1、立杆深度：根据土质而定，土质较松的立杆埋深0.5米以上，土质较坚硬的立杆埋深0.3米以上，如无法挖洞的现场立杆根部应绑扎扫地杆。
3.2.2、立杆接长：钢管采用搭接的方法，接足有效部位0.3m，立杆接长垂直偏差不得大于0.5%。
3.2.3、斜拉杆的接长和设置
(1)斜拉杆与立杆的角度应在45°～ 60°，斜拉杆应埋入土中0.3米；
(2)不能埋入土中的应和立杆根部交合处绑扎，纵向间距每隔5～6根设不同方向一组，严禁三步以上不设斜拉杆；
(3)外抛斜拉杆应竖直埋入土中0.5米以上，用力压到搭设应绑扎的部位，根部夯实。
3.2.4、固定要求
跨越架的主杆、横杆应错开搭接，搭接长度不得小于0.3米，固定时卡扣螺栓要紧固到位，防止松动。
3.3、搭设程序
3.3.1、跨越架搭设应由下而上，立杆要竖直夯实后再进行固定连接，大横杆应设在被跨越物立杆的外侧，工具材料，操作人员都必须在大横杆的外侧，在高
压线搭设跨越架时要专人监护，传递钢管不能接触带电线路及被跨越物；
3.3.2、拆除时应先上后下，拆除前检查薄弱环节，加固后先拆除封顶杜邦丝绳索、连接杆、拉线两侧小横杆，拆除大横杆、斜拉杆和立杆时，做到一步一清，严禁个人分段或上下同时拆除，严禁将跨越架推到拆除。
3.4、封顶要求
3.4.1、为了尽量减少导地线的磨损以及施工安全，应选用干燥的杜邦丝绳索进行封顶；
3.4.2、封顶平面用杜邦丝绳索交叉V字形封顶，封顶完毕后还应在四角设“羊角”。
3.5、抛撑或拉线设置
3.5.1、12米以下可设单层拉线。12米以上及25米以下的高度可设双层或多层拉线。拉线一般采用Ф9～11mm钢丝绳，地钻或板桩选用1～2吨。
3.5.2、必要时立杆、大横杆交合处应补充相应钢管呈十字形，12m以上的跨越架应设双层拉线，跨越架的四角应设外八字拉线，未完工的高层跨越架每天休工前必须打好临时拉线
3.6、搭设跨越架材料的规定
3.6.1、所有跨越架的架体的整体强度，应能在发生断线或跑线时承受冲击荷载。
3.6.2、钢管跨越架所使用的钢管出现严重变形及裂纹等任一情况的，则严禁使用。
4、跨越架搭设操作步骤
4.1、根据施工线路导（地）线、光缆的展放位置确定跨越架的高度、宽度及双侧间的距离（简称跨距），并订出主杆的具体位置。
4.1.1、跨越架高度应满足下式要求： h≥H max+a+f
式中： h——跨越架的最小高度，
H max——被跨电力线最高点的对地距离，
a——不同电压等级电力线与封顶架面的最小垂直距离m；其值见4.8条； f——跨越架封顶网的垂度，米；封顶用毛竹时，f<0.5米；对于尼龙网，f=1～2米（视跨距选择）。
4.1.2、跨越架中心应在施工线路的中心线上。跨越架宽度应满足下式要求：
L≥（e+2M）/sinθ
式中：L——跨越架最小宽度，
e——施工线路两边线之间的距离，
M——跨越架顶面边缘超出施工线路的宽度，米；一般跨越架M =1.5米；
对于不停电架线跨越架，M =2.0米；
θ——跨越物与被跨越物之间的交叉角，
4.1.3、跨越架顶面跨距应满足下式要求：l≥（B+2D）
式中：l——跨越架顶面的最小跨距，
B——被跨电力线两边线间的水平距离，
D——跨越架内侧钢管外缘至被跨越电力线的最小水平距离，其值见4.8
条。
4.2、在主杆位置挖0.5米深的坑，且将坑底夯实后，竖立主杆。主杆采用φ11mm 钢丝绳进行临时拉线固定。
4.3、小横杆与大横杆应呈垂直布置。小横杆两头应与双侧主杆绑扎。
4.4、第一层主杆的大横杆绑扎后，在接升第二层主杆前，应在第一层主杆间绑扎交叉支杆及侧向支撑杆，以保持其稳定。侧向支撑杆埋入地下不小于0.3米，对地夹角不得大于60°。
4.5、如跨越架宽度在6米及以下时，一般设一副交叉杆（即剪刀撑），大于6
米而小于12米时设两付支撑杆，依次类推。
4.6、主杆与主杆及横杆与横杆间搭接长度不得小于0.3米。
4.7、主杆及大横杆等搭设至设计高度后，应在两侧主杆间绑扎内交叉支撑杆，以保持顺线路方向的稳定。内交叉支撑杆与电力线间应满足安全距离要求。4.8、跨越架与带电体之间的最小安全距离应符合下表：
4.9、封顶后的两侧应绑扎羊角外伸支杆。
4.10、沿被跨越物长度方向的架顶，每侧增设一条φ8～11毫米钢丝绳且收紧后拉至地面固定，作为跑线的后备保护。
4.11、在跨越架外侧的前后打好临时拉线，拉线用φ8～11毫米钢丝绳，对地夹角不大于45°。跨越架宽度小于或等于6米时一侧应设两根拉线，大于6米小于12米时，应设三根拉线，依次类推。
4.12、跨越架搭设后应在显著位置悬挂警告牌，严禁非施工人员攀爬。在地面上1.2～1.5米以下部位围一圈安全区域网带、派专人日夜守护，防止被盗。
4.13、跨越架的主杆、横杆应错开搭接，搭接长度不得小于0.3米。
4.14、跨越架的主杆应垂直地面。遇松土或无法挖坑时，应绑扫地杆（即紧靠地面固定主杆的小支杆）。
4.15、跨越架的横杆应与主杆成直角搭设。
4.16、强风、暴雨后应对跨越架进行安全检查。发现跨越架交叉点松动后应重
新绑扎，拉线应重新收紧。拉线的锚固若为角铁桩时，应视情况加深或拔出重打。
4.17、拆除跨越架是搭设跨越架的逆程序，应由上至下逐根拆除，先拆横杆，再拆支杆，最后拆主杆，分层进行。严禁主杆、横杆整体推倒。严禁上下层同时拆架。
5、安全注意事项
5.1、跨越现场设总负责人、技术负责人和安全负责人各1名，并根据现场实际情况安排技工和民工若干名。参加跨越不停电线路的施工人员必须熟练掌握跨越施工方法并熟悉安全措施。
5.2、跨越不停电电力线施工过程中，必须邀请被跨越电力线的运行部门进行现场监护。
5.3、对参加跨越作业的所有施工人员要进行详细的技术方案交底，使施工人员明确方案实施要点，明确职责，责任到人。现场的工作由总负责人统一领导和安排。
5.4、施工前对各种工器具进行检查，搭跨越架的钢管进行详细的检查，对有缺陷的部件进行更换再使用；
5.5、跨越不停电线路施工应在良好天气下进行，遇雷电、雨、雪、霜、雾，相对湿度大于80%或5级以上大风时，应停止工作。如施工中遇到上述情况，则应将已展放好的网、绳加以安全保护，避免造成意外；
5.6、临近带电体作业时，上下传递物体必须使用绝缘绳索，作业全过程应设专人监护；
5.7、跨越架上应悬挂醒目警示语；
5.8、跨越架的搭设必须牢固可靠，所处位置准确，并经使用单位验收合格后方
可使用；若遇强风、暴雨，过后应对跨越设施进行检查，确认符合要求方可使用；
5.9、导地线展放完毕应及时紧线并进行附件安装工作，然后才能拆除跨越架，其拆除顺序与安装时相反。
5.10、搭拆跨越架过程中，人体、工具对带电体的距离必须满足《安规》的要求。
5.11、跨越架拆除后，要及时通知电力线运行部门跨越施工完毕。搭设跨越架的施工临时用坑应及时回填复原，现场清理干净，施工人员再撤离跨越现场。
5.12、架线过程中设专人监视跨越架，监视绳索和走板过跨越架上方时是否处于正常状态。

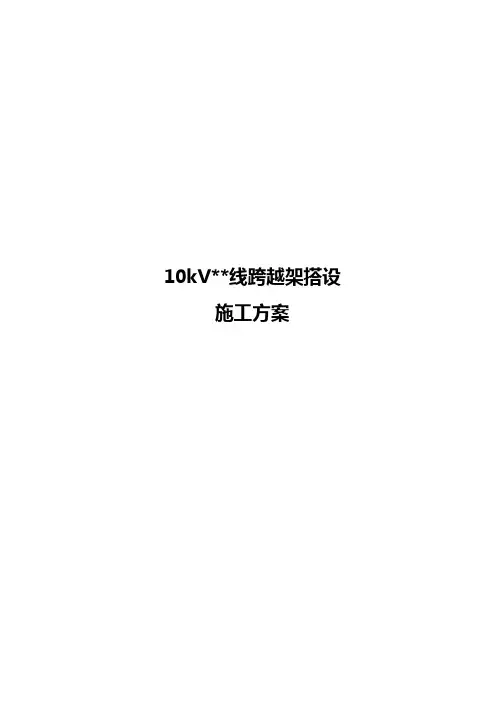

10kV**线跨越架搭设 施工方案 》 ****集团有限公司 ）
