湖南省地质矿产勘查开发局队地调院
矿区金矿（普查）探槽TC 原始地质编录表
工程名称工程起点位置
工程起点坐标X= Y= H=
素描者记录者
检查者检查日期年月日
开工日期年月日完工日期年月日
记录日期年月日至年月日
地质资料检查卡片

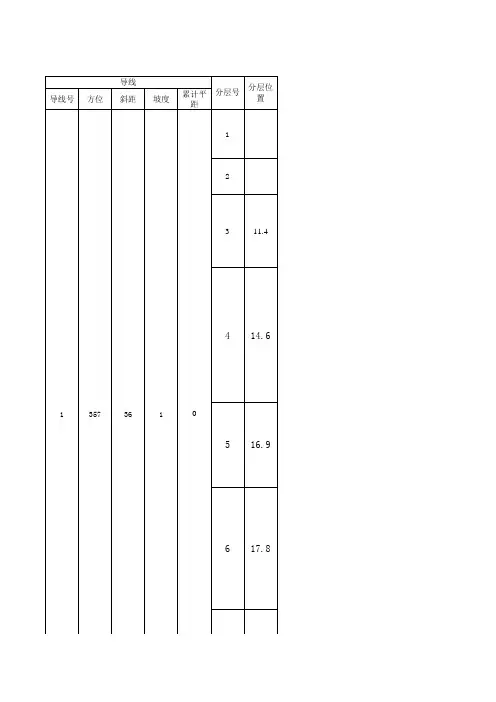

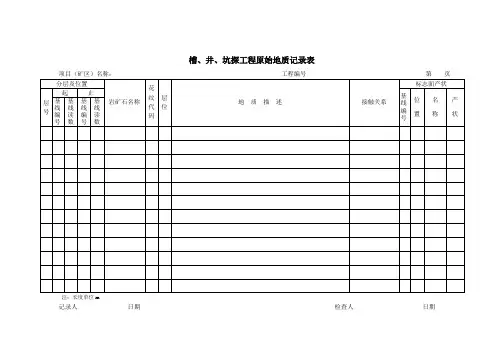

表8 槽、井、坑探工程原始地质编录表
项目（矿区）名称：工程号：第页/共页
记录人：日期：检查人：日期：
槽、井、坑探工程采样登记表
项目（矿区）名称：工程名称：第页
填表人：日期：检查人：日期：
固体矿产勘查原始地质编录之一 探槽（井）原始地质编录 黄与能 二○○八年四月． 重点提示
1．编录壁的选取及绘图方向： 东西向探槽：编北壁——北高、南低或相近； 编南壁——南高、北低。 南北向探槽：编东壁——东高、西低或相近； 编西壁——西高东低。 2．分层： （1）分层单元：复杂矿体——小于填图单元； 一般矿体——同于填图单元。 （2）分层厚度及夹石剔除厚度：按工业指标。 （3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩
石类型、断层上下盘矿体。 3．布样： （1）沿厚度方向连续控制矿体及直接 顶底板。 （2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。 （3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。 （4）样品编号：以任何时候都不至引起错混为准。 （5）布样后应及时采样，特别是刻槽样。
4．投影作图： （1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。 （2）地质体的取舍：图上大于1mm 的应绘，特殊意义的不足1mm放大绘。（3）探槽拐弯处理： ①编录壁及基线以及槽底与编录壁 的共用边，在任何时候都应连续绘制。 ②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于 拐弯 角度。 ③方向变小时：在拐弯处断开非共用
边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。5．投影作图原理： （1）面向编录壁，在坐标纸上选择 合适位置，绘出第一基点及第一导线，每一导线起点均为0。 （2）槽壁投影：每个要素点有两个 投影要素——导线读数及与导线的 垂直距离。 （3）槽底投影：先将各要素点按地 质走向投到壁底共用边，然后按槽壁投影方法投影。 （4）连图：分类、分地质体、分地 质界线相连成图。 6．描述纪录：
四川省汶川县羊龙山铁矿勘探 槽探工作总结 四川省地质矿产勘查开发局化探队 二〇一〇年十月
一、目的任务 为进一步揭露矿体及其顶底板围岩和相关构造，查明矿体的准确位置、厚度、品位以及矿体沿走向的延伸情况，为资源/储量计算提供相关的计算参数，为今后矿山开采设计提供更加可靠的地表地质资料，在地质填图工作的基础上布置槽探工程是必要的。 按照我队2010年5月编写的《四川省汶川县羊龙山铁矿勘探设计》要求，参照相关规范规定，本次槽探工作的主要任务有： （1）揭露勘探线上的矿体及其顶底板，查明矿体与围岩的关系。揭露与矿体相关的构造，查明这些构造对矿体的影响。 （2）在勘探线间布置加密探槽，主要用于控制矿体沿走向的延伸情况，详细查明矿体沿走向的变化情况 （3）对探槽揭露的矿体及顶底板进行取样分析，查明矿体的产状、厚度、品位、体重等，为资源/储量计算做好准备。 二、工作方法及质量评述 1.探槽施工 根据探槽施工相关技术规范要求，结合矿区地形实际条件，以揭露地层界限、构造和矿层为主要目的，本次勘查工作所施工探槽要求槽口宽大于1m，槽底宽不小于0.8m，探槽深度在1~3m之间，以揭露基岩为准。本次勘查工作总计施工探槽35个，其中包括1个剥土工程，除部分几个探槽受地形条件和地表覆盖条件等因素制约而未能达到揭露目的外，大部分达到设计要求，能够有效的对矿体及地层界限进行揭露，其中见矿探槽27个，见矿率为80%。能够达到相关质量技
术要求。 2.探槽编录 本次槽探编录工作参照《固体矿产勘查原始地质编录规程》相关要求，主要包括以下几个方面： ①编录素描前，首先对探槽总体作了解，特别是对主要地质特征及其地质现象的相互关系观察清楚后进行编录。 ②在探槽一端的顶头打一木桩作为基点，将皮尺一头固定在木桩上，顺槽壁方向拉到另一头作为基线。一般以北东壁作为探槽编录壁，坡度由罗盘读出，斜长由皮尺丈量，采用一壁一底式编录。 ③探槽素描图所用比例尺为1∶100，绘一壁一底，素描图上均绘出了各种地质界线，还画出岩层和矿层产状、样段位置、样长等，并标明了产状及样号。 ④探槽端点由测量人员用高精度的静态GPS进行了定测。 ⑤室内及时进行了整理，并清绘成图。 槽探编录工作符合相关质量技术要求，所整理的资料、图件能够真实的反映野外实际情况。 3.槽探取样 （1）化学基本分析取样 探槽中化学基本分析样主要根据矿石类型、厚度、均匀程度、氧化程度、最低可采厚度及夹石剔除厚度等分别采集，一般偏离采样剖面线不大于±5m。采样长度为矿体视厚度，样长0.5~2m左右（最长不超过2m），根据不同的矿石类型和矿层顶底板岩石及夹石进行分段布样，

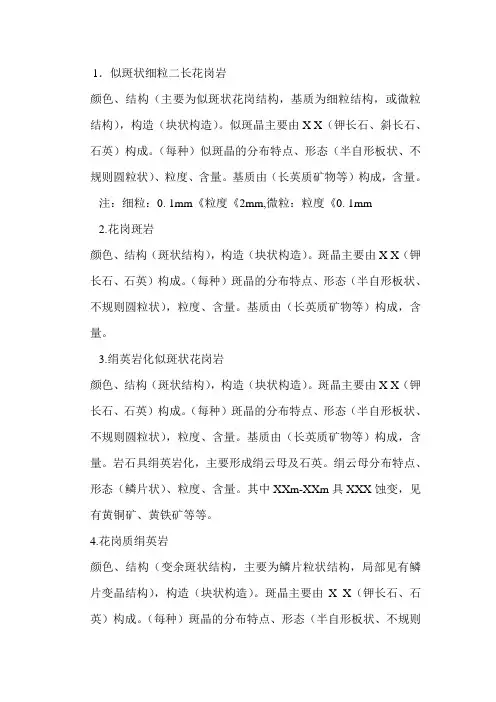

搞地质需掌握的基本知识 一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。 二、淤泥质粉质粘土：灰色～灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味。 三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。 四、粘土：灰黄～褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。 五、粉质粘土：青灰色，软～可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。 六、粉质粘土：灰黄～褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。 七、粉质粘土：灰黄～褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。局部含团块状密实粉土。 九、粉质粘土：灰黄～褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。 十、粉质粘土：灰黄～灰色，软～可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。 十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切
面光滑，干强度高，韧性高。 十二、粉质粘土夹粉土：灰黄～青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。 十三、粉砂：黄色，含云母片，中密。主要由石英等矿物组成，饱和状态。 十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。 十五、粉质粘土夹粉土：灰黄色，软～可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。局部夹薄层粉土。 十六、粉土：灰黄，含云母片，很湿，稍密。摇振反应中等，无光泽反应，干强度低，韧性低。 十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。 十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。 十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为 。夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。 二十、粘土：灰黄，褐黄色，含少量铁，锰质结核，无摇振反应，切面光滑，干强度高，韧性高。 二十一、粉质粘土：褐黄色，硬塑，含白色高龄土条带用钙质结核，（核径为 ） 无摇振反应，切面光滑，干强度高，韧性高。 二十二、粉质粘土夹粉土：浅灰色，可塑，粉粒含量高，无摇振反应，稍有光滑，干强度中等，韧性中等。局部夹 厚薄层粉土，湿，中密～密实。 二十三、碎石土：浅黄色，灰黄色，中密～密实，碎石含量 ～ 棱角形，次棱角形，一
探槽（井）原始地质编录 黄与能 二○○八年四月
重点提示 1．编录壁的选取及绘图方向： 东西向探槽：编北壁——北高、南低或相近； 编南壁——南高、北低。 南北向探槽：编东壁——东高、西低或相近； 编西壁——西高东低。 2．分层： （1）分层单元：复杂矿体——小于填图单元； 一般矿体——同于填图单元。 （2）分层厚度及夹石剔除厚度：按工
业指标。 （3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。 3．布样： （1）沿厚度方向连续控制矿体及直接顶底板。 （2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。 （3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。 （4）样品编号：以任何时候都不至引起错混为准。 （5）布样后应及时采样，特别是刻槽
样。 4．投影作图： （1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。 （2）地质体的取舍：图上大于1mm 的应绘，特殊意义的不足1mm放大绘。 （3）探槽拐弯处理： ①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。 ②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。 ③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。
5．投影作图原理： （1）面向编录壁，在坐标纸上选择合适位置，绘出第一基点及第一导线，每一导线起点均为0。 （2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。 （3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。 （4）连图：分类、分地质体、分地质界线相连成图。 6．描述纪录： （1）以基线为准，依次逐一记录。 （2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；
钻探地质编录表 回次编号孔深 (米) 岩芯 长 (米) 岩性 层 序 分层 深度 (米) 岩土描述备注粉质粘土 1 黄褐色，浅黄色，稍湿，可塑状，干强度中等，无摇振反应，韧性中 等，土不能搓成细条，刀切面较平整。 泥岩， 2 暗紫红色，紫红色，泥质结构，厚层状构造，主要矿物成分为粘土矿物， 局部见浅绿色砂泥质斑块，井深0~m处岩心较软，呈碎块状，属强风化带， ~10m岩心较完整，呈短柱状、柱状，节长5~22cm，属中等风化。局部见构造裂隙。 砂岩， 3 灰白色，青灰色，中~细粒结构，厚~巨厚层构造，主要矿物成分为长石、 石英，含少量云母及暗色矿物，井深0~m处岩心较软，呈碎块状，属强风化带，~10m 岩心较完整，呈短柱状、柱状，节长5~22cm，属中等风化。局部见构造裂隙。 砂岩，灰白色，中~细粒结构，厚~巨厚层构造，主要矿物成分为长石、石英， 含少量云母及暗色矿物，岩心较完整，呈短柱状、柱状，节长11~37cm，属中等风化。 局部见构造裂隙。 泥岩，暗紫红色，紫红色，泥质结构，厚层状构造，主要矿物成分为粘土矿物， 岩心较软，呈碎块状，饼状，属强风化带。 泥岩，暗紫红色，紫红色，泥质结构，厚层状构造，主要矿物成分为粘土矿物， 局部见灰绿色绿泥石团块，岩心较硬，呈短柱状，柱状，属中等风化带。 素填土黄褐色、红褐色，由块石、粉质粘土组成，稍湿，较紧密，块石含量在40%~75%，为 人近期无序抛填。 1
勘察单位：重庆紫苑土地规划整治有限公司编录人：朱根深复核人：编录日期：2008 年月日 钻探地质编录表 工程名称：孔号：ZK 坐标：X: Y: Z: 回次编号孔深 (米) 岩芯 长 (米) 进尺 (米) 采取 率 (%) 层 序 分层 深度 (米) 岩性岩土描述备注 1 2
地质矿产勘查作业指导讲义-之探槽（剥土） 编录 导语：探槽编录在我们地质工作中，算是一个最常见不过和简单不过的工程编录了。本文转自邹工的地质矿产勘查作业指导讲义系列，供大家学习。 一、槽探工程素描 探槽（剥土）素描方法及细则规定如下： 1、探槽代号TC，编号统一为线号加探槽号，如：1线2号探槽编号为TC0102，以此类推。 本项目素描图比例尺统一选用1:100。水平比例尺和垂直比例尺应保持一致。按1米间隔标注比例尺刻度线，水平比例尺标在下方，垂直比例尺标在起点一侧(详见图1)。 图1 2、探槽端点以直径1mm圆心带点的小圆圈在图上表示，并于实地竖木桩作标记，在图上槽头表示出起点方位（及起点坐标）。 3、探槽素描方向首选正北壁、北西壁、北东壁或正东壁。其素描图绘一壁（绘实际形态）及底（绘规则底，底宽采用1cm，便于标注样品和绘制岩石花纹），在地质情况较复杂、两壁地质特征差别较大时素描二壁及底。
4、素描图作法主要有两种：①、坡度展开法；②、平行展开法，本项目统一使用坡度展开法绘图。 4、编录方法步骤如下： ①、观察 参加人员2-3人为宜，首先对探槽的情况进行总的观察，统一 认识，明确重要的地质现象，如岩性分层界线、接触关系、矿化与 分布、蚀变分带、断裂构造等，确定取样位置，并用红油漆画出分 层线及采样位置。 ②、布设基线 将皮尺一端固定在槽头木桩基点，沿所素描的一帮拉到另一头，予以固定作基线标尺，用皮尺作基线，罗盘测量方位角及基线坡度角。当地形坡度变化大、有拐弯或探槽过长可分段布置。 ③、绘制基线 按预先计划好的槽壁、槽底及图名等位置，将基线按坡度角和确定的 比例尺展绘于厘米方格纸上。 ④绘制槽壁及槽底 按基线不同位置，用小钢卷尺作标尺，按等间距（2m)或探槽 地形变化点沿基线铅直量取地形表面、槽壁与槽底交线、槽底边线、松散层与基岩分界线的位置，按确定的比例尺投点于厘米方格纸上，然后连接相同性质的各相应的点。槽底用水平投影法，宽度用钢卷 尺测量，画于槽壁最低点1.5cm以下的位置。 ⑤绘制基岩地质现象 用小钢卷尺作标尺，由左向右逐段测定基岩分层界线和构造线等的上界线点和下界线点位置，按比例展绘在厘米方格纸上，按界 线实际形态连接描绘。将测量的地质体和构造产状和采集的标本、 样品及编号标注于相应的位置。同时将取样位置、编号在槽底或槽 帮用油漆予以修正标记。
一、一般要求： 1、各类原始记录必须采用正规的专业原始记录本。其中水文原始记录要有分井上、井下和不同观测内容的专用原始记录本。 2、记录本要保持齐全，不少页，每本每页都按顺序编号。 3、记录本要实行档案化管理，严禁丢失。分档按时间顺序保存，有目录、索引，便于查找。并且要建立电子或纸质的备份记录。 4、观测记录必须在现场进行。记录时须使用铅笔或黑色水笔，严禁使用圆珠笔。 5、记录时要求字体工整、版面整洁，记录内容齐全，字迹、草图清楚。出现记录错误时严禁涂改，只允许划改，且当页划改不得超过3处。 6、每次观测记录都要有观测时间、地点、位置和观测者的姓名。 7、地质原始记录的内容要符合《矿井地质规程》（第三章矿井地质观测）的要求；水文原始记录的内容要符合《矿井水文地质规程》的要求。 二、煤岩巷掘进工作面原始记录和回采工作面探煤厚原始记录格式如下：
（注：当一个掘进头需要记录的内容较少时，本页可以记录其他掘进头的观测情况。） 6、记录巷道内的钻场、硐室、临时水仓、泵坑、沉淀池的位置、尺寸等。记录打钻情况或其他与地测工作相关的一些内容。 5、记录巷道淋涌水情况。包括淋涌水点的地点、位置、涌水方式和涌水量等。 4、记录巷道的坡度资料，打坡度时要与上一回的记录保持延续，并与测点发生联系。 3、针对煤巷：记录迎头退后的顶底煤补探情况和两帮扒帮控制的煤层顶底板情况或构造发育情况，包括补探点的位置和探煤情况或扒帮点的位置和扒帮情况。针对岩巷：记录迎头退后的两帮岩层和构造发育情况。遇到构造时需在左页编录两帮素描图。 示例如下：1、煤巷存在顶底煤时：迎头左帮巷下沿底，右帮卡揽向下3.5m 见底，巷中巷上探2.3m 见顶。2、煤巷存在打顶打底时：迎头左帮卡揽向上0.5m 为煤顶，向下0.8m 为煤底，右帮卡揽向下0.2m 为煤顶，向下1.5m 为煤底。煤底板为灰黑色砂质泥岩，产状为： 。顶板为浅灰色中细粒砂岩。3.岩巷时：迎头左帮拱基线向上0.5m 为L9灰顶，向下0.8m 为L9灰底，右帮拱基线向下0.2m 为L9灰顶，向下1.5m 为L9灰底，L9灰垂直裂隙发育，并充填方解石脉，局部结晶程度较好。L9灰底部为一层厚0.3m 的煤线，再向下为灰黑色砂质泥岩，顶部为浅灰色中细粒砂岩。 2、主要记录迎头煤岩层的颜色、岩性、结构、空间位置、厚度、产状，断层面的位置、产状，上下盘的岩性情况。若是煤巷进行探煤时，记录两帮顶底探煤情况。控制煤岩层空间位置时，要以巷道的一些主要技术参数线或点为参照物，常用的有工字钢、木支护架棚巷道的棚梁顶面，U 型钢架棚巷道的棚腿（或卡揽）顶面，岩石巷道的拱基线等。 1、与测点发生联系，记录迎头位置。如：下4点向里35.2m 为当日迎头，迎头素描如左图。 .1 13151下付巷 2011.1.15记录区域 附图区域 煤岩巷原始记录格式 袁凌晖记录： 观测： 日期：地点：
煤矿地质原始记录编录规模板 第一章 一般要求： 1、各类原始记录必须采用正规的专业原始记录本。其中水文原始记录要有分井上、井下和不同观测容的专用原始记录本。 2、记录本要保持齐全，不少页，每本每页都按顺序编号。 3、记录本要实行档案化管理，严禁丢失。分档按时间顺序保存，有目录、索引，便于查找。并且要建立电子或纸质的备份记录。 4、观测记录必须在现场进行。记录时须使用铅笔或黑色水笔，严禁使用圆珠笔。 5、记录时要求字体工整、版面整洁，记录容齐全，字迹、草图清楚。出现记录错误时严禁涂改，只允许划改，且当页划改不得超过3处。 6、每次观测记录都要有观测时间、地点、位置和观测者的。 7、地质原始记录的容要符合《矿井地质规程》（第三章矿井地质观测）的要求；水文原始记录的容要符合《矿井水文地质规程》的要求。 第二章 煤岩巷掘进工作面原始记录和回采工作面探煤厚原始记录格式如下：
（注：当一个掘进头需要记录的内容较少时，本页可以记录其他掘进头的观测情况。） 6、记录巷道内的钻场、硐室、临时水仓、泵坑、沉淀池的位置、尺寸等。记录打钻情况或其他与地测工作相关的一些内容。 5、记录巷道淋涌水情况。包括淋涌水点的地点、位置、涌水方式和涌水量等。 4、记录巷道的坡度资料，打坡度时要与上一回的记录保持延续，并与测点发生联系。 3、针对煤巷：记录迎头退后的顶底煤补探情况和两帮扒帮控制的煤层顶底板情况或构造发育情况，包括补探点的位置和探煤情况或扒帮点的位置和扒帮情况。针对岩巷：记录迎头退后的两帮岩层和构造发育情况。遇到构造时需在左页编录两帮素描图。 示例如下：1、煤巷存在顶底煤时：迎头左帮巷下沿底，右帮卡揽向下3.5m 见底，巷中巷上探2.3m 见顶。2、煤巷存在打顶打底时：迎头左帮卡揽向上0.5m 为煤顶，向下0.8m 为煤底，右帮卡揽向下0.2m 为煤顶，向下1.5m 为煤底。煤底板为灰黑色砂质泥岩，产状为： 。顶板为浅灰色中细粒砂岩。3.岩巷时：迎头左帮拱基线向上0.5m 为L9灰顶，向下0.8m 为L9灰底，右帮拱基线向下0.2m 为L9灰顶，向下1.5m 为L9灰底，L9灰垂直裂隙发育，并充填方解石脉，局部结晶程度较好。L9灰底部为一层厚0.3m 的煤线，再向下为灰黑色砂质泥岩，顶部为浅灰色中细粒砂岩。 2、主要记录迎头煤岩层的颜色、岩性、结构、空间位置、厚度、产状，断层面的位置、产状，上下盘的岩性情况。若是煤巷进行探煤时，记录两帮顶底探煤情况。控制煤岩层空间位置时，要以巷道的一些主要技术参数线或点为参照物，常用的有工字钢、木支护架棚巷道的棚梁顶面，U 型钢架棚巷道的棚腿（或卡揽）顶面，岩石巷道的拱基线等。 1、与测点发生联系，记录迎头位置。如：下4点向里35.2m 为当日迎头，迎头素描如左图。 .1 13151下付巷 2011.1.15 记录区域 附图区域 煤岩巷原始记录格式 袁凌晖记录： 观测： 日期：地点：
地质调查野外原始记录 格式及内容 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
1.地质调查野外原始记录格式及内容 1. 野薄记录格式 日期：年月日天气：（晴、阴、雨）地点：（野外基站） 路线：( 如:自经至 ) 手图号：航片号： 任务：( 岩区（或地层分布区）主干（或一般）穿越（或追索）路线地质调查；追索 断层（或层） 人员：（记录）；（手图与航片） 点号：（如:0066） 座标： X: Y: GPS: (经度纬度高程 ) 位置：(如: 村（或高地）NE35°460m处小路东侧) 露头：(人工采场或天然），良好（或一般、差等） 点性：(地层界线点、构造观察点、化石点、岩性岩相观察点等) 描述：(点E为………；点W为………；接触关系为………) 标本: (于900m处采同位素年龄样一件, 样号为0066-1, 岩性为………) 照相:( 记录照相序号、位置、照片内容简述等) 遥感影像特点:（仅对要求建立遥感解译标志的地质路线进行遥感影像的描述与记录; 遥感地质解译记录的具体内容是：(1) 解译点号和解译区位置； (2)所解译的地质体或地质界线及其两侧影像特征及解译标志） 点间：(如: (1) NO0066SE+650m 650m: 沿途为……… (2) 650m s+850m1500m: 沿途为……… (3) 1500m ssw+900m 2400m NO0067: 沿途为……… ) 路线小结：(当日路线结束后必须认真撰写小结，小结含三项基本内容: 一是对当日路 线工作量统计（路线总长、地质点个数、素描图个数、照相数量、各类标本采集数量）;二是对当日路线的地质认识; 三是对存在问题及对相邻工作路线的工作建议。) （注意：所有主干穿越路线必须有信手剖面，1/3的点须野外素描或照相；所有的一般穿越路线1/5的点须野外素描或照相; 追索路线视情况而定）
煤矿地质原始记录编录 规范 -CAL-FENGHAI.-(YICAI)-Company One1
煤矿地质原始记录编录规范模板 第一章 一般要求： 1、各类原始记录必须采用正规的专业原始记录本。其中水文原始记录要有分井上、井下和不同观测内容的专用原始记录本。 2、记录本要保持齐全，不少页，每本每页都按顺序编号。 3、记录本要实行档案化管理，严禁丢失。分档按时间顺序保存，有目录、索引，便于查找。并且要建立电子或纸质的备份记录。 4、观测记录必须在现场进行。记录时须使用铅笔或黑色水笔，严禁使用圆珠笔。 5、记录时要求字体工整、版面整洁，记录内容齐全，字迹、草图清楚。出现记录错误时严禁涂改，只允许划改，且当页划改不得超过3处。 6、每次观测记录都要有观测时间、地点、位置和观测者的姓名。 7、地质原始记录的内容要符合《矿井地质规程》（第三章矿井地质观测）的要求；水文原始记录的内容要符合《矿井水文地质规程》的要求。 第二章 煤岩巷掘进工作面原始记录和回采工作面探煤厚原始记录格式如下： 2
3 （注：当一个掘进头需要记录的内容较少时，本页可以记录其他掘进头的观测情况。） 6、记录巷道内的钻场、硐室、临时水仓、泵坑、沉淀池的位置、尺寸等。记录打钻情况或其他与地测工作相关的一些内容。 5、记录巷道淋涌水情况。包括淋涌水点的地点、位置、涌水方式和涌水量等。 4、记录巷道的坡度资料，打坡度时要与上一回的记录保持延续，并与测点发生联系。 3、针对煤巷：记录迎头退后的顶底煤补探情况和两帮扒帮控制的煤层顶底板情况或构造发育情况，包括补探点的位置和探煤情况或扒帮点的位置和扒帮情况。针对岩巷：记录迎头退后的两帮岩层和构造发育情况。遇到构造时需在左页编录两帮素描图。 示例如下：1、煤巷存在顶底煤时：迎头左帮巷下沿底，右帮卡揽向下3.5m 见底，巷中巷上探2.3m 见顶。2、煤巷存在打顶打底时：迎头左帮卡揽向上0.5m 为煤顶，向下0.8m 为煤底，右帮卡揽向下0.2m 为煤顶，向下1.5m 为煤底。煤底板为灰黑色砂质泥岩，产状为： 。顶板为浅灰色中细粒砂岩。3.岩巷时：迎头左帮拱基线向上0.5m 为L9灰顶，向下0.8m 为L9灰底，右帮拱基线向下0.2m 为L9灰顶，向下1.5m 为L9灰底，L9灰垂直裂隙发育，并充填方解石脉，局部结晶程度较好。L9灰底部为一层厚0.3m 的煤线，再向下为灰黑色砂质泥岩，顶部为浅灰色中细粒砂岩。 2、主要记录迎头煤岩层的颜色、岩性、结构、空间位置、厚度、产状，断层面的位置、产状，上下盘的岩性情况。若是煤巷进行探煤时，记录两帮顶底探煤情况。控制煤岩层空间位置时，要以巷道的一些主要技术参数线或点为参照物，常用的有工字钢、木支护架棚巷道的棚梁顶面，U 型钢架棚巷道的棚腿（或卡揽）顶面，岩石巷道的拱基线等。 1、与测点发生联系，记录迎头位置。如：下4点向里35.2m 为当日迎头，迎头素描如左图。 .1 13151下付巷 2011.1.15记录区域 附图区域 煤岩巷原始记录格式 袁凌晖记录： 观测： 日期：地点：

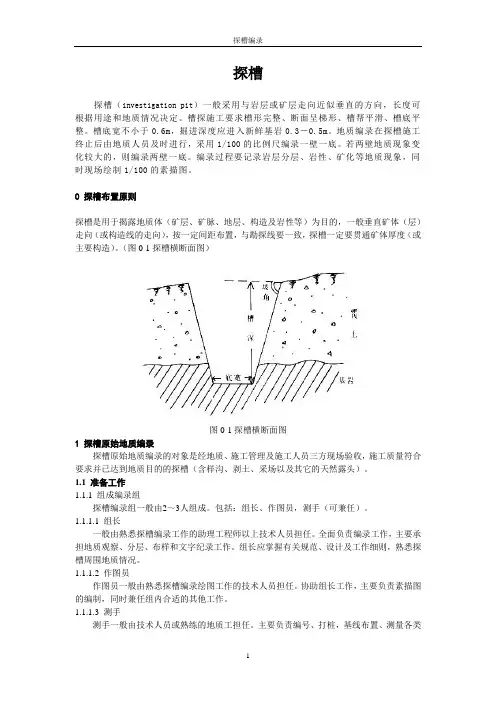

探槽 探槽（investigation pit）一般采用与岩层或矿层走向近似垂直的方向，长度可根据用途和地质情况决定。槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。地质编录在探槽施工终止后由地质人员及时进行，采用1/100的比例尺编录一壁一底。若两壁地质现象变化较大的，则编录两壁一底。编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1/100的素描图。 0 探槽布置原则 探槽是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的，一般垂直矿体（层）走向（或构造线的走向），按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度（或主要构造）。（图0-1探槽横断面图） 图0-1探槽横断面图 1 探槽原始地质编录 探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收，施工质量符合要求并已达到地质目的的探槽（含样沟、剥土、采场以及其它的天然露头）。 1.1 准备工作 1.1.1 组成编录组 探槽编录组一般由2～3人组成。包括：组长、作图员，测手（可兼任）。 1.1.1.1 组长 一般由熟悉探槽编录工作的助理工程师以上技术人员担任。全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。 1.1.1.2 作图员 作图员一般由熟悉探槽编录绘图工作的技术人员担任。协助组长工作，主要负责素描图的编制，同时兼任组内合适的其他工作。 1.1.1.3 测手 测手一般由技术人员或熟练的地质工担任。主要负责编号、打桩，基线布置、测量各类
数据、采集标本及各种拣块样。 1.2 原始地质编录 1.2.1 观察、分层、布样 组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象），确定编录壁及基岩面、分层并布样。 1.2.1.1 确定编录槽壁 探槽素描一般只作一壁一底展开图。当两壁上基岩露头的地质现象可对应吻合时，东西向或大致东西向的探槽选北壁，南北向或大致南北向探槽选东壁。若首选壁的基岩露头不理想时，可选择对应的另一壁。一般情况下以首选壁为主、对应壁为辅。 编录壁的选取及绘图方向： 东西向探槽： 编北壁——北高、南低或相近；编南壁——南高、北低。 南北向探槽： 东壁——东高、西低或相近；编西壁——西高东低。 编录方位0-180，画图方向从左往右；方位180-360，画图方向从右往左。 1.2.1.2 确定基岩面 槽壁上的风化基岩高度应不小于30cm，通过观察正确判断残坡积物与风化基岩的界线。 1.2.1.3 分层 应首先确定分层单元，分层单元视矿体复杂程度而定，一般同矿区填图单元一致，复杂矿体的分层单元应小于矿区填图单元。分层厚度及夹石剔除厚度，按工业指标或设计要求进行，不同矿（化）体层，不同矿石类型和工业品级、不同岩石类型和较大构造应分开。分层位置读数应从槽底开始，如图6，a处为分层处，对应的标尺读数为a’米。 1.2.1.4 布样 应根据探槽对矿体的剥露情况布置样品，在保证样品代表性及槽样规格的前提下，可在槽底布样，也可在槽壁上布样。化学分析样应按规格连续布置，必须穿越矿层及矿化层，并且在矿层顶、底板有控制样。样槽应尽量垂直于矿层走向布置，样品对矿层控制既不间断也不重复，同一个样品不可垮跨层布设。 （1）沿厚度方向连续控制矿体及直接顶底板。 （2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。 （3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。 （4）样品编号：以任何时候都不至引起错混为准。 （5）布样后应及时采样，特别是刻槽样。 1.2.2 设置基线 1.2.2.1 基线位置选择 基线位置宜选择在基岩与浮土的分界线附近，但工程起、止两个端点应布在地表。当探槽过长或有拐弯时，应分段设置基点及基线，见图1。 1.2.2.2 操作方法 在基点处打上编好号的基线桩，然后用皮尺拉紧，固定在两个基线桩上部就成为基线，第一条基线起点为零。 1.2.2.3 测量方位角及坡度角 组长及测手分别作为前、后测手，用罗盘测定皮尺的方位角和坡度角，二者的读数误差在3°之内时，取平均值作为基线的方位角和坡角。
钻孔地质编录细则 新疆地矿局物化探大队 二○○六年
一、钻孔布测、施工规程 （一）钻孔的布测 1、在地质勘探设计的基础上，按照施工顺序、施工进展情况、邻近完工钻孔的地质情况及钻探力量，分批次布测钻孔。对即将施工的钻孔要提前3-5天通知钻探施工单位，以便平整机台及做施工前的其它准备工作。 涉及到找矿方向、远景评价及下一步工作有指导意义的钻孔应优先安排施工，同时应照顾到搬近和施工的方便。 2、需要布设的钻孔由地质编录人员填写“钻孔布测通知书”。其要点是明确其孔位相对于基点（或一测点）的方位、距离，经地质组长或技术负责人检查设计孔位（或坐标）设计方位及开孔倾角等无误后通知测量人员布测。 3、测量人员按布测通知书所提出的时间要求将需要布测的钻孔布测到实地并树立标志（以十字线法布设，以便校正孔位）。 4、钻孔开孔前地质人员要到现场查看钻孔孔位布测是否正确，同时测量人员要对孔位进行复测。 （二）钻孔的施工 1、钻孔施工前，地质人员应根据地表资料及邻近钻孔资料编出“钻孔施工理想柱状图”以指导现场施工，并将此图交往施工单位。 （1）理想柱状图属于示意性质，可以没有比例尺的概念，但其相对深度要合理。 （2）根据设计剖面图标出矿体深度范围，并留有一定的空间，

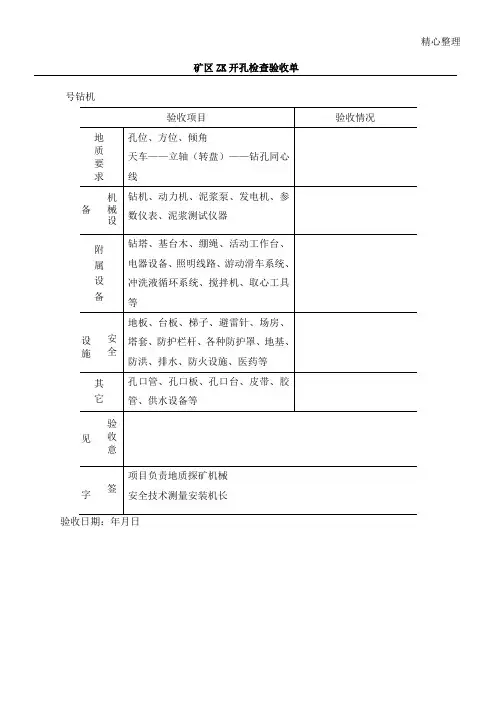

以便钻机施工时掌握矿芯采取率。对可能遇见的地质及其它情况，如漏水、掉块、岩石硬度级别等地段要在图中予以提示，使施工单位做好防范措施。 （3）柱状图中重点是质量要求及施工技术措施。施工技术措施由施工单位根据地质条件和质量要求拟定。从地质角度来讲，钻进技术措施主要包括：开孔直径、终孔直径、套管长度及换径孔深等。一般而言，开孔直径110mm，终孔直径不得小于75mm，套管长度不应小于第四系及风化基岩深度之和。换径深度由钻机根据钻进施工过程而定，但在见矿部位不得低于75mm孔径。 （4）质量要求内容包括：钻孔方位、钻孔倾角、岩矿芯采取率（%）、钻孔弯曲度、孔深误差、简易水文观测及班报表记录等。 2、钻孔施工前由地质组填写“钻孔施工通知书”及“钻孔机械安装通知书”，并由各方签字方可生效。 3、平整机场或安装钻机时，应注意保护孔位标志。一般情况下，不得随意变更孔位。如果由于某些客观原因需要移动孔位时，在不影响地质要求的前提下，由地质和施工单位同到实在商定，并在钻孔施工通知书上加以注明。 4、钻机安装好后，通知测量组复测孔位。根据地形陡缓可允许安装误差如下表所示（这一点在设计中应明确）。
钻探编录安全操作规程-制度大全 钻探编录安全操作规程之相关制度和职责，为贯彻“安全第一、预防为主、综合治理”的方针,切实做到“以人为本”,维护和保障广大职工在劳动生产过程中的安全与健康,促进地勘业的发展,持制定本安全操作规程。一、地质测量安全规程(... 为贯彻“安全第一、预防为主、综合治理”的方针,切实做到“以人为本”, 维护和保障广大职工在劳动生产过程中的安全与健康,促进地勘业的发展,持制定本安全操作规程。 一、地质测量安全规程 (一)野外调查的基本安全要求 1、工作前,要了解工作区域的自然环境、人文、地理、交通、治安状况。 2、全体人员要经体检、确认合格。在疫源地区工作要接种疫苗,在传染病流行地区要注射预防针剂和采取必要的防范措施。 3、调查小组配备保健箱和急救包,作业人员应学会一定的自救、互救知识和技术,掌握保健箱的药品用途、用量、用法及注意事项。 4、在少数民族地区工作进驻前需经培训,学习有关风土民情知识,遵守当地风俗、生活习惯。 5、认真检查生产工具、仪器及通讯联络设备,以确保性能良好,符合安全要求。 6、在社会治安差或野兽频繁出现的地区,必要时应配一定数量的防护器械,并由专人负责保管和使用。 7、按规定发放个人劳动防护用品,并正确使用。 8、组织作业人员学习安全技术及实际登山攀岩、涉水、定向、找水等有关安全技术知识与技巧。 9、禁止单人进行野外地质调查作业,禁止食用不能识别的动植物,禁止饮用未经检验合格的新水源和未经消毒处理的水。 (二)出发前的安全检查 1、出发前,检查干粮、饮用水、药物、生产工具、仪器、安全带、拉绳等必备物品,注意收听当地天气预报,明确工作路线。 2、工作服应穿着舒服便于步行和野外操作,以免引起擦伤。在丛林草莽地区作业时,应打绑腿。 3、鞋袜不可过大过小,宽窄合适,鞋尖应有1.5cm空隙,鞋带紧松适宜,以免引起脚泡。 4、需骑马(或其它牲畜)时,要熟悉所乘牲畜的脾气和特性,并经过一定的适应性训练,方可使用。 5、分组活动前,应预先仔细约定会合时间和地点。 二、踏勘安全规程 1、踏勘小组成员必须听从领导指挥,行动统一,各司其职。 2、每个成员要检查罗盘、地质锤、图件、生火用具、食品、饮水、急救包、通讯设备、刀具等是否携带齐全,并且要妥善保管。 3、在特殊条件下配备必要的安全防护用品和医疗药品(如保护绳、防护眼镜、蚊帐、绑腿、蛇药、防暑等药品)。 4、参加踏勘的全体作业人员要熟悉工作路线并知晓规定返回营地的期限。 5、在缺乏既定地区和工作条件所规定的安全技术装备及手段情况下,不得离开营地作业。
原始地质编录规定 一、原始地质编录工作的基本内容 (一)原始地质编录是观察研究井巷工程、钻探工程所揭露地质现象的现场记录和观察研究手段的记录。记录由原始编录人员选用适当的记录手段(如数字、文字、图象、图件等)进行。 (二)原始地质编录工作包括现场编录和内业整理两个方面。 现场编录前，要做好一切准备工作，及时收集有关地质资料，初步了解地质情况。现场编录时，要认真观察研究地质现象，做好素描，采集标本、样品，测量地质体的位置、产状、形态等数据，并以适当的记录手段和方法进行编录。 内业整理是根据各种测量成果和对标本、样品的鉴定、测试成果对现场编录进行修正、补充和归纳、整理，编制必要的图表，并按规定格式整饰。 二、原始地质编录工作的基本要求 (一)原始地质编录必须真实、客观。对地质现象要认真、细致、全面地察研究，联系认识，准确判断和记录。编录中应明确区别开实际观察资料与推断解释资料。 (二)原始地质编录应随工作进展逐日或随施工进展及时进行。 (三)原始地质编录的图、表、文字说明必须互相吻合一致，整洁美观、字迹规整，字体规范。 (四)原始地质编录要有各种必要的符合质量要求的测量、绘图工具和量具。编录中必须采用《中华人民共和国法定计量单位》规定的计量单位名称和符号。数值要反映其精确程度，写出全部有效数位。 (五)原始地质编录要使用规定采用的记录设备和材料。记录文字及绘图应使用2H绘图铅笔。 (六)原始地质编录应采用本规定的方法和表格（表式见附录）。所使用的术语和代号，编码应符合有关规定。图例与公司统一图例一致，可增补。 (七)原始地质编录文字说明应简明扼要、重点突出、用语准确、层次分明。 三、代号及编号方法 (一)工程，各种标本和样品的代号见表1(代号除注明者外，均为大写
坑探（槽探）编录安全操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
坑探（槽探）编录安全操作规程示范文 本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、坑探（槽探）地质编录人员在编录时时应遵守地勘 部安全生产管理的有关规定，执行安全生产的相关法律法 规，自觉遵守矿山有关安全生产管理的相关规定。 2、坑探（槽探）编录人员进入槽、巷、井下工作面 时，个人劳动防护用品应穿戴整齐；应注意观察各种标 志、信号和来往车辆；无标志巷道不得随便进入；井下不 允许单人作业。工作前应认真检查安全情况，发现不安全 因素，必须采取措施保证安全后方准施工。 3、坑探（槽探）编录人员在施工现场要作好防火、防 爆、防风、防洪、防暑、防坍塌、防中毒、防窒息、防尘 毒噪音等安全措施。
4、进入坑内编录的地质人员应自觉遵守井下提升、用电等方面安全管理的相关规定，首次下井必须由专人带领。下井前应备齐照明、防撞击等安全防护服装。井下工作时应首先查看清楚周围岩块的稳定性、用电设备的安全性，确认无安全隐患后才能开始编录工作。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
钻孔地质编录细则
新疆地矿局物化探大队 二○○六年 一、钻孔布测、施工规程 （一）钻孔的布测 1、在地质勘探设计的基础上，按照施工顺序、施工进展情况、邻近完工钻孔的地质情况及钻探力量，分批次布测钻孔。对即将施工的钻孔要提前3-5天通知钻探施工单位，以便平整机台及做施工前的其它准备工作。 涉及到找矿方向、远景评价及下一步工作有指导意义的钻孔应优先安排施工，同时应照顾到搬近和施工的方便。 2、需要布设的钻孔由地质编录人员填写“钻孔布测通知书”。其要点是明确其孔位相对于基点（或一测点）的方位、距离，经地质组长或技术负责人检查设计孔位（或坐标）设计方位及开孔倾角等无误后通知测量人员布测。 3、测量人员按布测通知书所提出的时间要求将需要布测的钻孔布测到实地并树立标志（以十字线法布设，以便校正孔位）。 4、钻孔开孔前地质人员要到现场查看钻孔孔位布测是否正确，同时测量人员要对孔位进行复测。 （二）钻孔的施工 1、钻孔施工前，地质人员应根据地表资料及邻近钻孔资料编出“钻孔施工理想柱状图”以指导现场施工，并将此图交往施工单位。
（1）理想柱状图属于示意性质，可以没有比例尺的概念，但其相对深度要合理。 （2）根据设计剖面图标出矿体深度范围，并留有一定的空间，以便钻机施工时掌握矿芯采取率。对可能遇见的地质及其它情况，如漏水、掉块、岩石硬度级别等地段要在图中予以提示，使施工单位做好防范措施。 （3）柱状图中重点是质量要求及施工技术措施。施工技术措施由施工单位根据地质条件和质量要求拟定。从地质角度来讲，钻进技术措施主要包括：开孔直径、终孔直径、套管长度及换径孔深等。一般而言，开孔直径110mm，终孔直径不得小于75mm，套管长度不应小于第四系及风化基岩深度之和。换径深度由钻机根据钻进施工过程而定，但在见矿部位不得低于75mm孔径。 （4）质量要求内容包括：钻孔方位、钻孔倾角、岩矿芯采取率（%）、钻孔弯曲度、孔深误差、简易水文观测及班报表记录等。 2、钻孔施工前由地质组填写“钻孔施工通知书”及“钻孔机械安装通知书”，并由各方签字方可生效。 3、平整机场或安装钻机时，应注意保护孔位标志。一般情况下，不得随意变更孔位。如果由于某些客观原因需要移动孔位时，在不影响地质要求的前提下，由地质和施工单位同到实在商定，并在钻孔施工通知书上加以注明。 4、钻机安装好后，通知测量组复测孔位。根据地形陡缓可允许安装误差如下表所示（这一点在设计中应明确）。
槽探编录一、现场编录的基本内容 1、观察研究并记录探槽所揭示的地质现象。 2、记录现场的观察研究手段（数字、文字、图象、磁带、磁盘等）。 二、现场编录必须真实客观 1、编录人员要认真、细致、全面地研究地质现象，联系认识，准确地判断和记录。明确区别开实际观测资料与推断解释资料。 2、现场编录应随施工进展及时进行。 3、编录的文、图必须吻合一致，整洁、美观、字迹工整，字体规范。 4、测量、绘图工具和量具的精度、质量必须符合要求，计量单位名称和符号须符合规定，数值要反映其精确程度，写出全部有效数位。 5、使用的设备和材料必须符合有关规定。载质材料优良，图表用80克以上的纸张，幅面尺寸185×260mm或2n倍（n＝0、1、2．．．．．．）。 6、记录时用防水墨水或2H绘图铅笔。 7、编录时采用行业标准规定的方法和表格。使用的术语、代号、编码应符合GB9649的规定。图例应符合有关标准及地勘单位根据矿区特点作出的规定。 三、室内准备工作 ㈠组成编录组 槽探编录组一般由3－4人组成：组长、作图员、测手（有时可由其他人员兼任）、采样工。 1、组长：一般由工程师或熟悉探槽工作的技术人员担任。 职责：全面负责编录工作，主要分工地质观察、分层、布样、文字记录。 要求掌握有关规范，设计及工作细则，熟悉探槽周围地质情况。 2、作图员：一般由熟悉探槽编录绘图工作的技术人员担任。 职责：协助组长工作，主要分工素描图及其它适合兼任的工作。
3、测手：一般由技术人员或熟练的地质工担任。 职责：主要分工编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样（有时可由组长或作图员、采样工兼任）。 4、采样工：由熟练的采样工担任。 职责：主要分工刻槽取样，人工重砂，大体重采样工作。 ㈡分工准备各种用品 1、组长准备：地质挎包、讲义夹、坑探工程基线记录表、坑探工程地质记录表、照相记录表、文具盒、罗盘、放大镜、照相机及胶卷、地质锤。 2、作图员准备： 小图版（一般规格60×45cm）、座标纸（一般规格50×35cm）用量按下列办法计划： 绘图坐标纸张数＝拟编录探槽长度（m）×作图比例尺÷座标纸长度（m） 例：拟编录探槽长120m，作图比例尺1：100，座标纸长0.5m，则张数＝120m×1／100÷0.5＝2.4张 将备用的全部座标纸用图钉固定在图板上，准备好三角板、量角器、三棱尺、文具盒、2H铅笔数支、铅笔刀、橡皮擦等。 3、测手准备： 基线桩：木质，一般规格长30-40cm，粗4×4cm断面为方形（其中一面，比较平整、利于编号、一端呈锥状）、数量根据拟编探槽长度每25m左右一根计划。提前一天用红油漆在木桩上端写上基线点号（起点为“0”）。 刻槽样桩：木质或竹质，一般规格长15-20cm，宽3-4cm，厚0.5-1.5cm，数量约为估计刻槽取样数的2倍，因为每件样的起、止位置都应打桩。 量具：皮尺（30－50m规格）、罗盘、钢卷尺（2－3m规格） 标杆：一般用长2-3m，直径2-2.5cm的竹杆，按每20cm油漆为红、白相间、并标注读数0.2、0.4．．．．．．1.0m．．．．．．2m 讲义夹并装入地表及坑探工程标本样品采样登记表 标本签、样品签、样品袋（若干个）、斧头、文具盒、2H铅笔、铅笔刀、红蓝铅笔、毛笔、红油漆。
