固体矿产勘查原始地质编录之一
探槽（井）原始地质编录
黄与能
二○○八年四月．
重点提示
1．编录壁的选取及绘图方向：
东西向探槽：编北壁——北高、南低或相近；
编南壁——南高、北低。
南北向探槽：编东壁——东高、西低或相近；
编西壁——西高东低。
2．分层：
（1）分层单元：复杂矿体——小于填图单元；
一般矿体——同于填图单元。
（2）分层厚度及夹石剔除厚度：按工业指标。
（3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩
石类型、断层上下盘矿体。
3．布样：
（1）沿厚度方向连续控制矿体及直接
顶底板。
（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。
（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。
（4）样品编号：以任何时候都不至引起错混为准。
（5）布样后应及时采样，特别是刻槽样。
4．投影作图：
（1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。
（2）地质体的取舍：图上大于1mm
的应绘，特殊意义的不足1mm放大绘。（3）探槽拐弯处理：
①编录壁及基线以及槽底与编录壁
的共用边，在任何时候都应连续绘制。
②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于
拐弯
角度。
③方向变小时：在拐弯处断开非共用
边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。5．投影作图原理：
（1）面向编录壁，在坐标纸上选择
合适位置，绘出第一基点及第一导线，每一导线起点均为0。
（2）槽壁投影：每个要素点有两个
投影要素——导线读数及与导线的
垂直距离。
（3）槽底投影：先将各要素点按地
质走向投到壁底共用边，然后按槽壁投影方法投影。
（4）连图：分类、分地质体、分地
质界线相连成图。
6．描述纪录：
（1）以基线为准，依次逐一记录。（2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。
7．小园井编录：编录时特别注意安全！文图合一。
（1）左：投影面为规则的理想化的条形立面图，基线垂直布置，各点按槽壁投影原理绘成柱状图。
（2）右：地质现象记录于表右侧。8．浅井编录：
（1）务必据施工进度及时分段编录、采样,并绘制井底掌子面图。
（2）首选壁：与勘查线方向有关。
南北勘查线——北壁或正东壁；
东西勘查线——北壁或正东壁；
北西、北东勘查线——北西壁
或北东壁。
（3）基点只有一个，布于首选壁的
左上角，基线下垂，多次编录反复使用。
（4）素描图：四壁展开，各点依次
水平投影到基线或它的平行边上→
基线；井底正投影，同井多次编录须投绘多个相应的井底图。
（5）浅井编录特别注意安全！
9．资料：岩相、基点基线、地质、
采
固体矿产勘查原始地质编录之一 探槽（井）原始地质编录 黄与能 二○○八年四月． 重点提示
1．编录壁的选取及绘图方向： 东西向探槽：编北壁——北高、南低或相近； 编南壁——南高、北低。 南北向探槽：编东壁——东高、西低或相近； 编西壁——西高东低。 2．分层： （1）分层单元：复杂矿体——小于填图单元； 一般矿体——同于填图单元。 （2）分层厚度及夹石剔除厚度：按工业指标。 （3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩
石类型、断层上下盘矿体。 3．布样： （1）沿厚度方向连续控制矿体及直接 顶底板。 （2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。 （3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。 （4）样品编号：以任何时候都不至引起错混为准。 （5）布样后应及时采样，特别是刻槽样。
4．投影作图： （1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。 （2）地质体的取舍：图上大于1mm 的应绘，特殊意义的不足1mm放大绘。（3）探槽拐弯处理： ①编录壁及基线以及槽底与编录壁 的共用边，在任何时候都应连续绘制。 ②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于 拐弯 角度。 ③方向变小时：在拐弯处断开非共用
边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。5．投影作图原理： （1）面向编录壁，在坐标纸上选择 合适位置，绘出第一基点及第一导线，每一导线起点均为0。 （2）槽壁投影：每个要素点有两个 投影要素——导线读数及与导线的 垂直距离。 （3）槽底投影：先将各要素点按地 质走向投到壁底共用边，然后按槽壁投影方法投影。 （4）连图：分类、分地质体、分地 质界线相连成图。 6．描述纪录：
地质勘查探井工程原始地质编录 1．施工准备 要求：根据设计要求，及时组织安排施工。 要点：准确定位。 1.1 探井包括浅井、竖井、小圆井、天井及大于45o的斜井（坑）。 1.2 根据地质设计书要求，明确施工目的、任务，与施工单位签订施工合同。 1.3 根据地质设计平面图、剖面图，计算出探井工程的起点坐标。 1.4 下达定位测量通知书，实地测量定位，测量定位坐标即为井口中心点坐标。探井的长壁一般与勘探线方向一致；斜井应测定方位桩。 1.5 下达探井施工通知书，并提交设计平面图和剖面图。 2、工程施工及地质编录 要求：及时编录采样，并及时现场核查分层位置及采样分样的正确性。 要点：进行地质分层观察、记录和绘制素描图。 注意：文、图、表内容要一致。 2.1 探井施工中严格按设计要求的规格施工，井壁要平整，揭露的地质界线要清楚。
2.2 小圆井、浅井（深度小于20米）一般不需通风；竖 井、天井均需通风。 2.3 浅井、竖井、天井和斜井要根据地质条件确定是否支护及用什么方法支护。 2.4 井口渣土必须堆放于1.0米之外，并防止有重物坠落，确保安全。 2.5 随探井工程进度要及时地进行地质编录和采样。小圆井可在施工结束后，进行地质编录和采样。 2.6 探井的素描图一般素描两壁一底（含等距或不等距的井底掌子面）。若地质情况复杂，可局部或全部绘制四壁一底。探井四壁（或两壁）可按工程规格垂直绘制，也可按实际宽度绘制。素描图比例尺一般用1：100～1：200，见矿工程用1：100比例尺，必要时可放大到1：50。 2.7 素描方法：基点布置在第一壁的左上角，基线自基点铅直布设。大于45o的斜井（坑）为自基点沿勘查线方向或平均的长边方向布设。第一壁首选正北壁、北西壁、北东壁或正东壁，矿区应有统一规定。邻壁按逆时针方向展开。在第一壁上端标出方位角，在井壁一侧画出垂直标尺。绘制时，先丈量井口规格，把皮尺挂在各个井壁的角上，丈量各壁的深度，井壁底部的宽度，按
探槽（井）原始地质编录 黄与能 二○○八年四月
重点提示 1．编录壁的选取及绘图方向： 东西向探槽：编北壁——北高、南低或相近； 编南壁——南高、北低。 南北向探槽：编东壁——东高、西低或相近； 编西壁——西高东低。 2．分层： （1）分层单元：复杂矿体——小于填图单元； 一般矿体——同于填图单元。 （2）分层厚度及夹石剔除厚度：按工
业指标。 （3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。 3．布样： （1）沿厚度方向连续控制矿体及直接顶底板。 （2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。 （3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。 （4）样品编号：以任何时候都不至引起错混为准。 （5）布样后应及时采样，特别是刻槽
样。 4．投影作图： （1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。 （2）地质体的取舍：图上大于1mm 的应绘，特殊意义的不足1mm放大绘。 （3）探槽拐弯处理： ①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。 ②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。 ③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。
5．投影作图原理： （1）面向编录壁，在坐标纸上选择合适位置，绘出第一基点及第一导线，每一导线起点均为0。 （2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。 （3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。 （4）连图：分类、分地质体、分地质界线相连成图。 6．描述纪录： （1）以基线为准，依次逐一记录。 （2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；
探槽原始地质编录作业指导书 SCWTD-QHS·C025-2007 1 目的 为了规范我队在固体矿产勘查中探槽原始地质编录工作，根据《探矿工程原始地质编录细则》制定本作业指导书。 探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收，施工质量符合要求并已达到地质目的的探槽（含样沟、剥土、采场以及其它的天然露头）。 2 引用标准 GB/T0078—1993 固体矿产勘查原始地质编录规定 中国地质调查局：固体矿产勘查原始地质编录规程 3 准备工作 3.1 组成编录组 探槽编录组一般由2～3人组成。包括：组长、作图员，测手（可兼任）。 3.1.1 组长 一般由熟悉探槽编录工作的助理工程师以上技术人员担任。全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。 3.1.2 作图员 作图员一般由熟悉探槽编录绘图工作的技术人员担任。协助组长工作，主要负责素描图的编制，同时兼任组内合适的其他工作。 3.1.3 测手 测手一般由技术人员或熟练的地质工担任。主要负责编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样。 4 探槽原始地质编录前编录壁及方向的确定 探槽方向总体可以归为两类 即近东西走向(以下简称东西向)和近南北走向(以下简称南北向)。东西向探槽的西端在225°—315°方向范围内，东端在45°—135°方向范围内(图1a)；南北向探槽的北端在315°—45°方向范围内，南端在135°—225°范围内(图1b)。两个方向道选壁
及作图方向按下述原则确定。 图1 探槽方向判定 4.1东西向探槽编录壁及绘图方向的确定 北壁明显高于南壁(这时，在北壁揭露出的基岩较南壁完整)或南北壁高低相近时:编录壁首选北壁，编录人面向北壁素描作图。探槽的西端(南西端一北西端)放图的左侧，东端〔北东端一南东端)放图的右侧，探槽起点在西时，自西往东编录，则自左往右作图(如图2a)；探槽起点在东时，自东往西编录，则自右往左作图(如图2b)。 图2 东西向编北壁的绘制方向示意图 编录壁〔北壁)绘于槽底平面图的上方，如遇某段北壁基岩揭露不好，而刚好其对应的南壁段基岩揭露较好的特殊情况时，可临时将该段改为编录南壁段(这时，北壁不作图)将南壁的素描图向下一倒转绘于槽底平面图的下方。 南壁明显高于北壁(这时，在南壁揭露出的基岩较北壁完整)，编录壁首选南壁，编录人面向南素描作图，探槽的东端放图的左侧，西端放图的右侧。 当探槽起点在东端时，自东往西编录，则自左往右作图(如图3a);探槽起点在西时，自西往东编录，则自右往左作图(如图3b)。

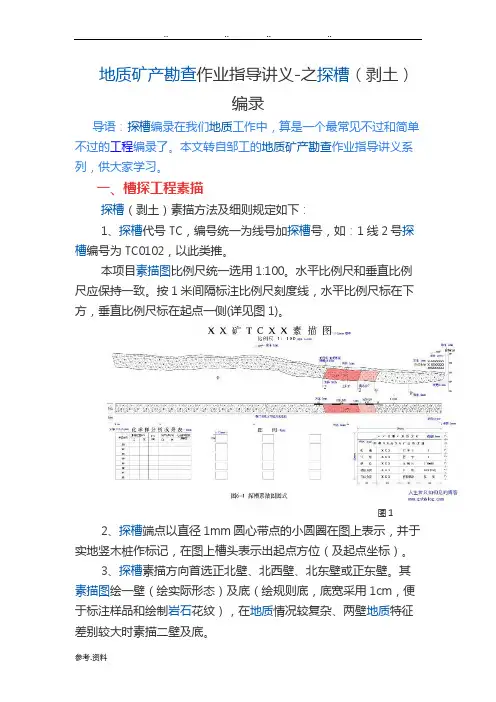

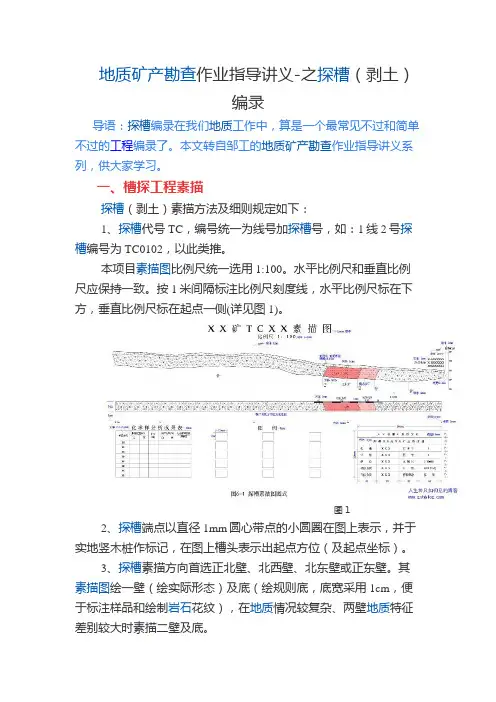

地质矿产勘查作业指导讲义-之探槽（剥土） 编录 导语：探槽编录在我们地质工作中，算是一个最常见不过和简单不过的工程编录了。本文转自邹工的地质矿产勘查作业指导讲义系列，供大家学习。 一、槽探工程素描 探槽（剥土）素描方法及细则规定如下： 1、探槽代号TC，编号统一为线号加探槽号，如：1线2号探槽编号为TC0102，以此类推。 本项目素描图比例尺统一选用1:100。水平比例尺和垂直比例尺应保持一致。按1米间隔标注比例尺刻度线，水平比例尺标在下方，垂直比例尺标在起点一侧(详见图1)。 图1 2、探槽端点以直径1mm圆心带点的小圆圈在图上表示，并于实地竖木桩作标记，在图上槽头表示出起点方位（及起点坐标）。 3、探槽素描方向首选正北壁、北西壁、北东壁或正东壁。其素描图绘一壁（绘实际形态）及底（绘规则底，底宽采用1cm，便于标注样品和绘制岩石花纹），在地质情况较复杂、两壁地质特征差别较大时素描二壁及底。
4、素描图作法主要有两种：①、坡度展开法；②、平行展开法，本项目统一使用坡度展开法绘图。 4、编录方法步骤如下： ①、观察 参加人员2-3人为宜，首先对探槽的情况进行总的观察，统一 认识，明确重要的地质现象，如岩性分层界线、接触关系、矿化与 分布、蚀变分带、断裂构造等，确定取样位置，并用红油漆画出分 层线及采样位置。 ②、布设基线 将皮尺一端固定在槽头木桩基点，沿所素描的一帮拉到另一头，予以固定作基线标尺，用皮尺作基线，罗盘测量方位角及基线坡度角。当地形坡度变化大、有拐弯或探槽过长可分段布置。 ③、绘制基线 按预先计划好的槽壁、槽底及图名等位置，将基线按坡度角和确定的 比例尺展绘于厘米方格纸上。 ④绘制槽壁及槽底 按基线不同位置，用小钢卷尺作标尺，按等间距（2m)或探槽 地形变化点沿基线铅直量取地形表面、槽壁与槽底交线、槽底边线、松散层与基岩分界线的位置，按确定的比例尺投点于厘米方格纸上，然后连接相同性质的各相应的点。槽底用水平投影法，宽度用钢卷 尺测量，画于槽壁最低点1.5cm以下的位置。 ⑤绘制基岩地质现象 用小钢卷尺作标尺，由左向右逐段测定基岩分层界线和构造线等的上界线点和下界线点位置，按比例展绘在厘米方格纸上，按界 线实际形态连接描绘。将测量的地质体和构造产状和采集的标本、 样品及编号标注于相应的位置。同时将取样位置、编号在槽底或槽 帮用油漆予以修正标记。
地质编录是煤炭资源地质勘探与矿井生产地质勘探中极为重要的基础工作，也是地质研究成果的体现。编录资料的正确与否，不仅直接影响地质勘探工作的质量和地质研究程度，而且还直接影响到矿井建设与生产。 地质编录是指将直接观察到的地质现象或采用其它手段(钻探、物探、测试及化验等)所获的地质资料，用文字和图表等形式正确地记录或系统地表示出来的方法与过程。地质编录可分为原始地质编录和综合地质编录两类。 第一节原始地质编录 原始地质编录是指全面收集和系统整理原始地质资料的工作。它是煤炭资源地质勘探与矿井生产地质勘探所获得的第一手地质资料的编录，是认识总体地质情况的基础，是进一步研究工作区地质条件、成煤规律和评价煤炭资源的依据。 由于在地质勘探的过程中，采用的技术方法与手段的不同，原始地质编录的种类也就存在很多种。 本节着重介绍钻探工程的原始地质编录和井巷工程的原始地质编录。 一、原始地质编录的内容及要求 (一)原始地质编录的内容 原始地质编录的内容可概括为以下三个方面： 1.文字资料包括坑探工程、井巷工程中地质现象的记录，钻孔、井巷煤、岩芯(层)的描述，岩石薄片和煤薄片、光片及化石鉴定的文字报告，野外及其它所有第一性地质资料和数据的描述记录。 2.图表资料原始地质编录图件主要包括各种素描图，如天然露头和各种坑探工程、井巷工程的地质素描图、实测地质剖面图、钻孔柱状图以及其它照片、素描材料等。原始地质编录表格主要包括各种坑探工程原始记录表、钻探工程原始记录表、岩芯鉴定表、采样登记表、样品测试分析化验成果表及其它记录原始地质资料和原始地质数据的表格、卡片等。 3.实物资料包括岩石、矿物、煤、化石的标本和样品，以及对研究地质规律有重要意义的其它标本和样品等。 (二)原始地质编录的要求 为了保证原始地质编录的质量，各种勘探工程的原始编录必须满足以下基本要求： 1. 编录及时 2.准确全面 3.系统统一 4.重点突出 二、钻探工程地质编录 钻探工程的地质编录是根据钻孔中取出的岩、煤芯或岩、煤粉等实物资料和各种测量数据、测井资料，以及对钻孔中各种地质现象的观测而进行的。钻探工程地质编录是钻探施工过程中地质管理工作最重要部分。钻探有各种不同类型，下面主要介绍岩芯钻探的地质编录。
原始地质编录规定 一、原始地质编录工作的基本内容 (一)原始地质编录是观察研究井巷工程、钻探工程所揭露地质现象的现场记录和观察研究手段的记录。记录由原始编录人员选用适当的记录手段(如数字、文字、图象、图件等)进行。 (二)原始地质编录工作包括现场编录和内业整理两个方面。 现场编录前，要做好一切准备工作，及时收集有关地质资料，初步了解地质情况。现场编录时，要认真观察研究地质现象，做好素描，采集标本、样品，测量地质体的位置、产状、形态等数据，并以适当的记录手段和方法进行编录。 内业整理是根据各种测量成果和对标本、样品的鉴定、测试成果对现场编录进行修正、补充和归纳、整理，编制必要的图表，并按规定格式整饰。 二、原始地质编录工作的基本要求 (一)原始地质编录必须真实、客观。对地质现象要认真、细致、全面地察研究，联系认识，准确判断和记录。编录中应明确区别开实际观察资料与推断解释资料。 (二)原始地质编录应随工作进展逐日或随施工进展及时进行。 (三)原始地质编录的图、表、文字说明必须互相吻合一致，整洁美观、字迹规整，字体规范。 (四)原始地质编录要有各种必要的符合质量要求的测量、绘图工具和量具。编录中必须采用《中华人民共和国法定计量单位》规定的计量单位名称和符号。数值要反映其精确程度，写出全部有效数位。 (五)原始地质编录要使用规定采用的记录设备和材料。记录文字及绘图应使用2H绘图铅笔。 (六)原始地质编录应采用本规定的方法和表格（表式见附录）。所使用的术语和代号，编码应符合有关规定。图例与公司统一图例一致，可增补。 (七)原始地质编录文字说明应简明扼要、重点突出、用语准确、层次分明。 三、代号及编号方法 (一)工程，各种标本和样品的代号见表1(代号除注明者外，均为大写
钻孔原始地质编录 黄与能 二○○八年四月
钻孔原始编录重点提示 1．注意开孔及终孔验收。 2．编录前检查钻探班报表，整理岩矿心并照相。 3．残留岩心处理。 （1）认定：回次岩心长＞回次进尺。 （2）处理：该回次采取率按100%计，超出部分岩心依次上推，并重新计算影响到的回次采取率。 （3）砂、粉状及不同岩性的反循环岩心不准上推。 4．观察分层：每一分层界线处都应放入分层隔板。 5．换层井深计算： （1）回次内换层：孔深=上回次孔深+本回次进尺（岩心长÷采取率）。 （2）两回次间换层：孔深=上回次止孔深。 （3）空回次换层：孔深=上回次止孔深+空回次进尺的一半。 6．分层采取率分层井深是重要计算、记录数据。 7．布样原则：遵守“五不”原则，即同一件样不跨孔径、不跨不同的矿种、矿层，不跨矿石类型及品级、样品厚度不超过可采厚度，不跨采取率相差大的回次。 8．每件样都应在岩心箱内放入采样隔板，计算样品井深（同于分层井深计算）。 9．注意钻孔六大质量指标的同时，还应特别注意钻进及采心工艺有无造成风氧化矿石的贫化问题。 10．采样质量检查：布、采井深吻合性，重量误差。 11．钻孔柱状图：据编录资料、用计算机成图（非素描图）。
目 录 1 钻孔布置及编制钻孔设计书 (1) 1.1钻孔布置 (1) 1.1.1 不同阶段钻孔布置 (1) 1.1.2 矿体产出的形态特征与布钻的关系 (1) 1.1.3 地形与布钻关系 (2) 1.1.4 钻坑结合施工 (2) 1.1.5 钻孔控矿间距的确定 (2) 1.1.6 取样钻的布置 (3) 1.2钻孔设计书编写 (3) 2开孔及终孔验收 (4) 2.1开钻前检查验收 (4) 2.2终孔验收 (4) 3.钻孔编录准备工作 (9) 3.1业务准备 (9) 3.2工具、材料、表格准备 (9) 3.2.1 工具、材料： (9) 3.2.2 表格及标签： (9) 4.检查钻探班报表，整理检查岩矿心 (9) 4.1现场指导 (9) 4.2检查钻孔班报表 (10) 5.检查处理“残留岩心” (11) 5.1残留岩心认定 (11) 5.2残留岩心处理原则 (11) 5.3回次记录 (12) 钻孔回次记录表 (12) 6.观察分层 (13) 6.1岩心照像 (13) 6.2记录回次数据 (14) 6.2.1 记录回次数据 (14) 6.2.2 计算回次采取率 (14) 6.3地质观察 (14)
坑探（槽探）编录安全操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
坑探（槽探）编录安全操作规程示范文 本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、坑探（槽探）地质编录人员在编录时时应遵守地勘 部安全生产管理的有关规定，执行安全生产的相关法律法 规，自觉遵守矿山有关安全生产管理的相关规定。 2、坑探（槽探）编录人员进入槽、巷、井下工作面 时，个人劳动防护用品应穿戴整齐；应注意观察各种标 志、信号和来往车辆；无标志巷道不得随便进入；井下不 允许单人作业。工作前应认真检查安全情况，发现不安全 因素，必须采取措施保证安全后方准施工。 3、坑探（槽探）编录人员在施工现场要作好防火、防 爆、防风、防洪、防暑、防坍塌、防中毒、防窒息、防尘 毒噪音等安全措施。
4、进入坑内编录的地质人员应自觉遵守井下提升、用电等方面安全管理的相关规定，首次下井必须由专人带领。下井前应备齐照明、防撞击等安全防护服装。井下工作时应首先查看清楚周围岩块的稳定性、用电设备的安全性，确认无安全隐患后才能开始编录工作。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
槽探编录一、现场编录的基本内容 1、观察研究并记录探槽所揭示的地质现象。 2、记录现场的观察研究手段（数字、文字、图象、磁带、磁盘等）。 二、现场编录必须真实客观 1、编录人员要认真、细致、全面地研究地质现象，联系认识，准确地判断和记录。明确区别开实际观测资料与推断解释资料。 2、现场编录应随施工进展及时进行。 3、编录的文、图必须吻合一致，整洁、美观、字迹工整，字体规范。 4、测量、绘图工具和量具的精度、质量必须符合要求，计量单位名称和符号须符合规定，数值要反映其精确程度，写出全部有效数位。 5、使用的设备和材料必须符合有关规定。载质材料优良，图表用80克以上的纸张，幅面尺寸185×260mm或2n倍（n＝0、1、2．．．．．．）。 6、记录时用防水墨水或2H绘图铅笔。 7、编录时采用行业标准规定的方法和表格。使用的术语、代号、编码应符合GB9649的规定。图例应符合有关标准及地勘单位根据矿区特点作出的规定。 三、室内准备工作 ㈠组成编录组 槽探编录组一般由3－4人组成：组长、作图员、测手（有时可由其他人员兼任）、采样工。 1、组长：一般由工程师或熟悉探槽工作的技术人员担任。 职责：全面负责编录工作，主要分工地质观察、分层、布样、文字记录。 要求掌握有关规范，设计及工作细则，熟悉探槽周围地质情况。 2、作图员：一般由熟悉探槽编录绘图工作的技术人员担任。 职责：协助组长工作，主要分工素描图及其它适合兼任的工作。
3、测手：一般由技术人员或熟练的地质工担任。 职责：主要分工编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样（有时可由组长或作图员、采样工兼任）。 4、采样工：由熟练的采样工担任。 职责：主要分工刻槽取样，人工重砂，大体重采样工作。 ㈡分工准备各种用品 1、组长准备：地质挎包、讲义夹、坑探工程基线记录表、坑探工程地质记录表、照相记录表、文具盒、罗盘、放大镜、照相机及胶卷、地质锤。 2、作图员准备： 小图版（一般规格60×45cm）、座标纸（一般规格50×35cm）用量按下列办法计划： 绘图坐标纸张数＝拟编录探槽长度（m）×作图比例尺÷座标纸长度（m） 例：拟编录探槽长120m，作图比例尺1：100，座标纸长0.5m，则张数＝120m×1／100÷0.5＝2.4张 将备用的全部座标纸用图钉固定在图板上，准备好三角板、量角器、三棱尺、文具盒、2H铅笔数支、铅笔刀、橡皮擦等。 3、测手准备： 基线桩：木质，一般规格长30-40cm，粗4×4cm断面为方形（其中一面，比较平整、利于编号、一端呈锥状）、数量根据拟编探槽长度每25m左右一根计划。提前一天用红油漆在木桩上端写上基线点号（起点为“0”）。 刻槽样桩：木质或竹质，一般规格长15-20cm，宽3-4cm，厚0.5-1.5cm，数量约为估计刻槽取样数的2倍，因为每件样的起、止位置都应打桩。 量具：皮尺（30－50m规格）、罗盘、钢卷尺（2－3m规格） 标杆：一般用长2-3m，直径2-2.5cm的竹杆，按每20cm油漆为红、白相间、并标注读数0.2、0.4．．．．．．1.0m．．．．．．2m 讲义夹并装入地表及坑探工程标本样品采样登记表 标本签、样品签、样品袋（若干个）、斧头、文具盒、2H铅笔、铅笔刀、红蓝铅笔、毛笔、红油漆。
坑道原始地质编录作业指导书 编制：××××× 审核：××××× 批准：×××××
四川省鑫源矿业有限责任公司
一、目的 为了规范我矿山在固体矿产勘查中坑道原始地质编录工作，根据《探矿工程原始地质编录细则》制定坑道原始地质编录作业指导书。 二、引用标准 GB/T0078—1993 固体矿产勘查原始地质编录规定 中国地质调查局：固体矿产勘查原始地质编录规程 三、准备工作 （一）技术准备 坑道地质编录人员应了解和熟悉矿区，特别是坑道附近的地层、岩石、矿产、构造以及岩性分层、矿层、岩矿石特征等和掌握坑道原始地质编录的有关规定、编录程序、方法、质量要求等。 （二）人员准备 坑道地质编录组一般2～3人。组长负责综合地质观察和投影工作，一名助手负责绘制坑道素描图，另一名助手负责文字记录。其余工作由组长协调。 3.3 安全生产准备 对坑道地质编录人员进行安全教育，编录前必须带好安全帽和照明用具，对老硐应检查有无危险岩块及有毒气体存在。 四、坑道地质编录方法和要求 （一）坑道绘图方向的确定 1、坑道方向总体可以归为两类:东西向(近东西)和南北向(近南北)。东西向坑道的西端在225°—315°方向范围内，东端在45°—135°方向范围内(图1a)；南北向坑道的北端在315°—45°方向范围内，南端在135°—225°范围内(图1b)。
两类方向坑道的编录作图方向按下述原则确定。 图1 坑道方向判定示意图 2、东西向坑道绘图方向的确定 编录人面向北作图，坑道的西端放图的左侧，东端放图的右侧，坑道起点在西时，自西往东编录，则自左往右作图(如图2a)；坑道起点在东时，自东往西编录，则自右往左作图(如图2b)。 图2 东西向坑道绘图方向示意图 3、南北向坑道绘图方向一的确定 编录人面向东作图，坑道的北端放图的左侧，南端放图的右侧，坑道起点在北时，自北往南编录，则自左往右作图(如图3a)；坑道起点在南时，自南往北编录，则自右往左作图(如图3b)。
操作规程编号：LX-FS-A42305 坑探（槽探）编录安全操作规程范 本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
坑探（槽探）编录安全操作规程范 本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、坑探（槽探）地质编录人员在编录时时应遵守地勘部安全生产管理的有关规定，执行安全生产的相关法律法规，自觉遵守矿山有关安全生产管理的相关规定。 2、坑探（槽探）编录人员进入槽、巷、井下工作面时，个人劳动防护用品应穿戴整齐；应注意观察各种标志、信号和来往车辆；无标志巷道不得随便进入；井下不允许单人作业。工作前应认真检查安全情况，发现不安全因素，必须采取措施保证安全后方准施工。

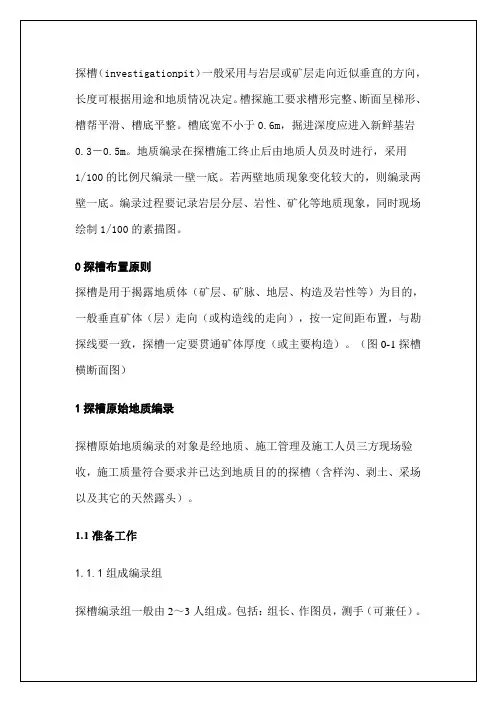

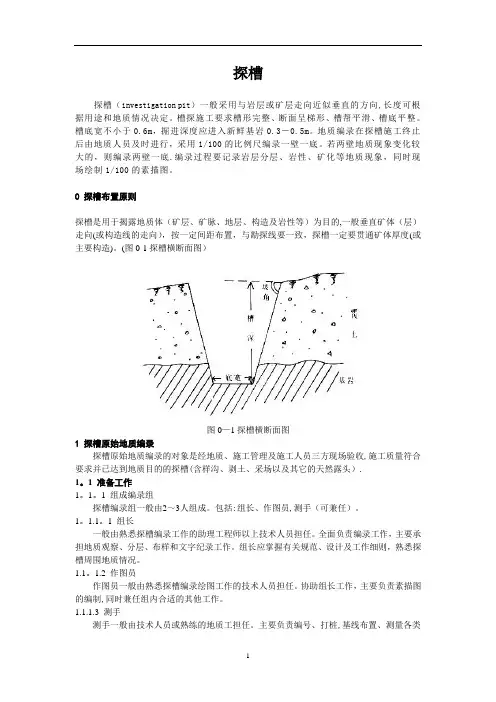

探槽 探槽（investigation pit）一般采用与岩层或矿层走向近似垂直的方向，长度可根据用途和地质情况决定。槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。地质编录在探槽施工终止后由地质人员及时进行，采用1/100的比例尺编录一壁一底。若两壁地质现象变化较大的，则编录两壁一底。编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1/100的素描图。 0 探槽布置原则 探槽是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的，一般垂直矿体（层）走向（或构造线的走向），按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度（或主要构造）。（图0-1探槽横断面图） 图0-1探槽横断面图 1 探槽原始地质编录 探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收，施工质量符合要求并已达到地质目的的探槽（含样沟、剥土、采场以及其它的天然露头）。 1.1 准备工作 1.1.1 组成编录组 探槽编录组一般由2～3人组成。包括：组长、作图员，测手（可兼任）。 1.1.1.1 组长 一般由熟悉探槽编录工作的助理工程师以上技术人员担任。全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。 1.1.1.2 作图员 作图员一般由熟悉探槽编录绘图工作的技术人员担任。协助组长工作，主要负责素描图的编制，同时兼任组内合适的其他工作。 1.1.1.3 测手 测手一般由技术人员或熟练的地质工担任。主要负责编号、打桩，基线布置、测量各类
数据、采集标本及各种拣块样。 1.2 原始地质编录 1.2.1 观察、分层、布样 组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象），确定编录壁及基岩面、分层并布样。 1.2.1.1 确定编录槽壁 探槽素描一般只作一壁一底展开图。当两壁上基岩露头的地质现象可对应吻合时，东西向或大致东西向的探槽选北壁，南北向或大致南北向探槽选东壁。若首选壁的基岩露头不理想时，可选择对应的另一壁。一般情况下以首选壁为主、对应壁为辅。 编录壁的选取及绘图方向： 东西向探槽： 编北壁——北高、南低或相近；编南壁——南高北低。 南北向探槽： 东壁——东高、西低或相近；编西壁——西高东低。 编录壁确定下来后，确定方位，方位向的左壁就是编录壁。如果先确定方位，那么要编录的壁必须是方位向的左边那个壁。 编录方位0-180，画图方向从左往右；方位180-360，画图方向从右往左。这样画出来的图是一张几乎相同的图。 1.2.1.2 确定基岩面 槽壁上的风化基岩高度应不小于30cm，通过观察正确判断残坡积物与风化基岩的界线。 1.2.1.3 分层 应首先确定分层单元，分层单元视矿体复杂程度而定，一般同矿区填图单元一致，复杂矿体的分层单元应小于矿区填图单元。分层厚度及夹石剔除厚度，按工业指标或设计要求进行，不同矿（化）体层，不同矿石类型和工业品级、不同岩石类型和较大构造应分开。分层位置读数应从槽底开始，如图6，a处为分层处，对应的标尺读数为a’米。 1.2.1.4 布样 应根据探槽对矿体的剥露情况布置样品，在保证样品代表性及槽样规格的前提下，可在槽底布样，也可在槽壁上布样。化学分析样应按规格连续布置，必须穿越矿层及矿化层，并且在矿层顶、底板有控制样。样槽应尽量垂直于矿层走向布置，样品对矿层控制既不间断也不重复，同一个样品不可垮跨层布设。 （1）沿厚度方向连续控制矿体及直接顶底板。 （2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。 （3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。 （4）样品编号：以任何时候都不至引起错混为准。 （5）布样后应及时采样，特别是刻槽样。 1.2.2 设置基线 1.2.2.1 基线位置选择 基线位置宜选择在基岩与浮土的分界线附近，但工程起、止两个端点应布在地表。当探槽过长或有拐弯时，应分段设置基点及基线，见图1。 1.2.2.2 操作方法 在基点处打上编好号的基线桩，然后用皮尺拉紧，固定在两个基线桩上部就成为基线，第一条基线起点为零。
中华人民共和国地质矿产行业标准DZ/T 0078—93 固体矿产勘查原始地质编录规定 中华人民共和国地质矿产部 1994—10—01实施 1 主题内容和适用范围 1.1本标准规定了固体矿产勘查中地质填图、探矿工程和采样的原始地质编录工作的内容、要求、方法和编录资料的管理。 1.2本标准适用于固体矿产勘查中的地质填图、探矿工程和采样的原始地质编录以及编录资料的管理。对有特殊要求的矿种，主管部门可根据本标准制定相应的补充规定或实施细则。 2 引用标准 GB 9649 地质矿产术语分类代码 3 原始地质编录工作的基本内容 3.1原始地质编录是观察研究地质现象的现场记录和观察研究手段的记录。 这些地质现象，是指由天然的和人工的露头、岩心（粉）以及标本、样品所揭示的宏观的和微观的自然地质信息。 记录由原始编录人员选用适当的信息记录手段如数字、文字、图象、磁带、磁盘（光盘）等进行。还要和国家信息系统的建设相适应，及时采用新的方法和手段。 3.2原始地质编录工作包括现场编录和整理两个方面。 现场编录时，要认真地观察研究地质现象，采集标本、样品，测量地质体的位置、产状、形态等数据，并用适当的记录手段和方法进行编录。 整理是根据各种测量成果和对标本、样品的鉴定、测试成果对现场编录进行修正、补充和归纳、整理，编制必要的图表，并按规定格式整饰。采用电子计算机进行原始编录时，还应及时将原始数据按规定格式存盘、入库。 4 原始地质编录工作的基本要求
4.1原始地质编录必须真实、客观。对地质现象要认真、细致、全面地观察研究，联系认识，准确地判断和记录。编录中应明确区别开实际观测资料与推断解释资料。 4.2原始地质编录应随工作进展逐日或随施工进展及时进行。 4.3原始地质编录的图、表、文字说明必须互相吻合一致，整洁、美观、字迹规整，字体规范。 4.4原始地质编录要有各种必要的质量符合要求的测量，绘图工具和量具。计量工具必须按有关国家标准定期检验，检验结果随原始地质编录上交。 编录中必须采用《中华人民共和国法定计量单位》规定的计量单位名称和符号。数值要反映其精确程度，写出全部有效数位。在其精确范围内修约时，按GB 8170《数值修约规则》进行。 4.5原始地质编录要使用规定采用的记录设备和材料。载质应采用优良材料，图表用80克以上的纸张绘、印，幅面尺寸为185×260mm或其2n倍（n=0，1，2，3，4，）。 现场记录时，记录文字及绘图应使用防水墨水或2H绘图铅笔，对铅笔记录部分，整理时要用防水墨水将图线及重要数据着墨。 4.6原始地质编录应采用本标准规定的方法和表格（表式见附录A）。所使用的术语和代号、编码应符合GB 9649的规定。图例也应符合有关标准，但可根据矿区或地区特点简化、合并或增补，并在大队的原始地质编录细则中作出规定，在上交矿区原始地质编录时，应附有所使用的全部图例。 4.7原始地质编录一般用汉文或规定的代码进行。文字说明应简明扼要、重点突出、用语准确、层次分明。少数民族自治地区，经大队总工程师批准，现场编录时可使用当地少数民族文字，在整理时译成汉文。 5 原始地质编录中的手图与清图 在野外现场用手工方式进行原始地质编录时，可先作野外手图。手图上可简化某些要素，用临时代号、简单的注记等代替，待工作告一段落，修订界线及制图要素后，再按要求在整理时转绘成清图，清图即作为原始资料保存。 6 代号及编号方法 6.1矿区代号或分队（项目、课题）代号由大队在原始地质编录实施细则中规定，分矿段的矿区的勘查线号有重复时，要在矿区代号后加一位矿段代号。矿区和矿段代号用汉语拼音字母或数码。矿区及矿段代号以下合称为矿区代号。 地质观察点、工程、各种标本和样品的代号见表1（代号除注明者外，均为

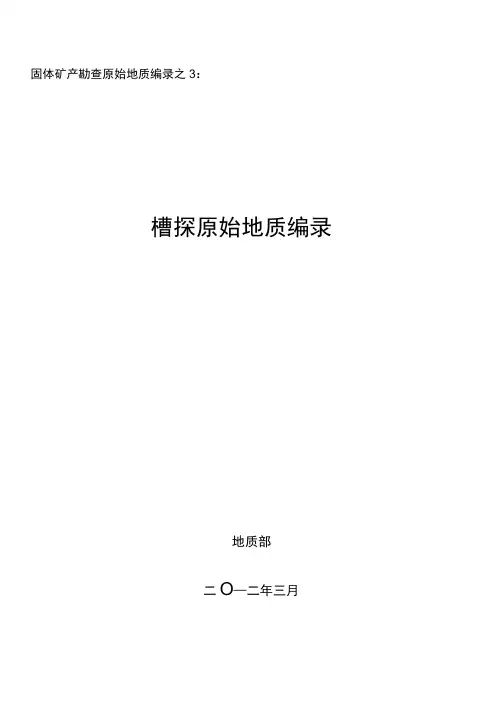

槽探原始地质编录
地质部 二○一二年三月
探槽（investigation pit）是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的，一般采用与岩层或矿层走向近似垂直的方向，按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度（或主要构造），长度可根据用途和地质情况决定。槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整（图1）。槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。地质编录在探槽施工终止后由地质人员及时进行，采用1:100或1:200的比例尺编录一壁一底，槽底为正投影。若两壁地质现象变化较大的，则编录两壁一底。编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1:100或1:200的素描图。 图1探槽横断面图 1 现场编录的基本内容 1.1 观察研究并记录探槽所揭示的地质现象。 1.2 记录现场的观察研究手段（数字、文字、图象、磁带、磁盘等）。 2 现场编录必须真实客观 2.1 编录人员要认真、细致、全面地研究地质现象，联系认识，准确地判断和记录。明确区别开实际观测资料与推断解释资料。 2.2 现场编录应随施工进展及时进行。 2.3 编录的文、图必须吻合一致，整洁、美观、字迹工整，字体规范。 2.4 测量、绘图工具和量具的精度、质量必须符合要求，计量单位名称和符号须符合规定，数值要反映其精确程度，写出全部有效数位。 2.5 使用的设备和材料必须符合有关规定。载质材料优良，图表用80克以上的纸张，幅面尺寸185×260mm或2n倍（n＝0、1、2．．．．．．）。
2.6 记录时用防水墨水或2H绘图铅笔。 2.7 编录时采用行业标准规定的方法和表格。使用的术语、代号、编码应符合GB9649的规定。图例应符合有关标准及地勘单位根据矿区特点作出的规定。 3 室内准备工作 3.1 组成编录组 槽探编录组一般由3－4人组成：组长、作图员、测手（有时可由其他人员兼任）、采样工。 3.1.1 组长：一般由工程师或熟悉探槽工作的技术人员担任。 职责：全面负责编录工作，主要分工地质观察、分层、布样、文字记录。 要求掌握有关规范，设计及工作细则，熟悉探槽周围地质情况。 3.1.2 作图员：一般由熟悉探槽编录绘图工作的技术人员担任。 职责：协助组长工作，主要分工素描图及其它适合兼任的工作。 3.1.3 测手：一般由技术人员或熟练的地质工担任。 职责：主要分工编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样（有时可由组长或作图员、采样工兼任）。 3.1.4 采样工：由熟练的采样工担任。 职责：主要分工刻槽取样，人工重砂，大体重采样工作。 3.2 分工准备各种用品 3.2.1 组长准备：地质挎包、讲义夹、坑探工程基线记录表、坑探工程地质记录表、照相记录表、文具盒、罗盘、放大镜、照相机及胶卷、地质锤。 3.2.2 作图员准备： 小图版（一般规格60×45cm）、座标纸（一般规格50×35cm）用量按下列办法计划：绘图坐标纸张数＝拟编录探槽长度（m）×作图比例尺÷座标纸长度（m） 例：拟编录探槽长120m，作图比例尺1:100，座标纸长0.5m，则张数＝120m×1／100÷0.5＝2.4张 将备用的全部座标纸用图钉固定在图板上，准备好三角板、量角器、三棱尺、文具盒、2H铅笔数支、铅笔刀、橡皮擦等。 3.2.3 测手准备：
１１钻孔原始地质编录 钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。 11.1准备工作 11.1.1 技术准备 编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。 编录人员一般一台钻机1人。 11.1.2 编写钻孔设计书 编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。钻孔设计书应包括以下主要内容： a）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。 b）岩矿层分层起止井深（由上至下） c）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。 d）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。 e）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。 f ）钻孔结构及钻进方法等。
11.2钻孔地质编录 钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。 11.2.1 检查整理岩矿心 11.2.1.1 检查钻孔施工记录 在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”（见 附录B中表B.7）“钻孔简易水文观测记录表”（见附录B中表B.8）中记录的回次进尺、井 深、有关水文观测数据等是否齐全、准确。 11.2.1.2 检查整理岩矿心 在施工现场，将岩心箱依井深顺序排列。仔细检查岩心长度及编号是否正确，岩矿心摆 放有无拉长现象，发现岩矿心顺序有颠倒的，应予以调整，发现破碎的岩矿心有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机场当班记录员更正班报表。 11.2.1.3 检查岩矿心样品签 确保岩矿心样品签（见附录B表B.11）的孔深、进尺、岩心长度、回次号等数据准确无 误。 11.2.1.4 岩矿芯编号 将＞10cm 的岩心及＞5cm 的矿心编号，用红油漆（或防水符号笔）写在岩心或矿心上。 岩心编号用代分数表示：分数前面的整数代表回次号，分母为本回次中有编号的岩心总块数，分子为本回次中第几块编号的岩心。 例：某孔中第5回次，有7块编号的岩心，其中第3块编号为53。 7 11.2.1.5 岩矿心拍照 在检查、整理岩矿心后，应将每箱岩矿心依次用数码相机拍照存档。 11.2.2 观察记录 11.2.2.1 分层 尽可能对全孔或较长井段的岩矿心进行综合观察分析，按矿区厘定的分层标准进行岩矿心分层。例如：某钙芒硝矿区ZK402孔中，按不同的岩性、矿石类型划分出：第四系冲洪积层、紫红色泥质白云岩、紫红色白云质粉砂岩、中—细晶钙芒硝矿石、紫红色构造角砾岩、粗晶钙芒硝矿石、紫红色粉砂质粘土岩、紫红色白云质泥岩等8种岩性的17个分层。 在第一分层结束后放入一个分层标签（见附录B中表B.10）或分层隔板，如遇分层界线 刚好在某一段完整的岩心中时，则用钉锤或劈样机自分层处将岩心劈开后放入分层标签，见图35。 a）填表。由浅入深，依次将每一个回次的编号、起止孔深、岩心长度、残留岩心、进尺、采取率等记录与附录B中表B.9“钻孔回次记录表”的相应栏目内。其中：“止孔深”

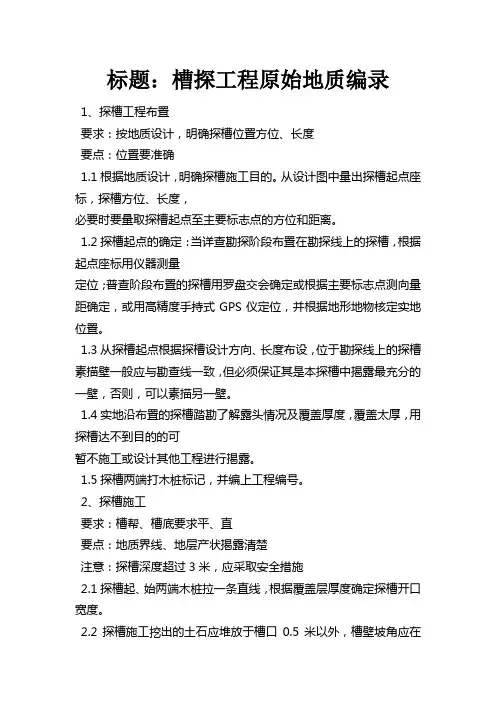

地质勘查槽探工程原始地质编录 1、探槽工程布置 要求：根据地质设计，明确施工目的和任务，及时组织施工。 要点：位置要准确。 1.1 根据地质设计，从设计图中量出探槽起点的坐标、探槽方位和长度。然后由地质技术人员汇同施工员到现场布置。探槽两端打木桩标记，并编上工程号。 1.2 探槽起点的确定：普查阶段布置的探槽用罗盘交会法确定，并根据地形地物核定位置；详细勘探阶段布置在勘查线上的探槽，起点坐标用仪器测量定位。 1.3 从探槽起始点，根据设计方向、长度布设探槽。露头出露良好的地段可不施工，覆盖太厚，用探槽达不到目的的地段也暂不施工。 2、探槽施工 要求：槽帮、槽底要求平直。 要点：地质界线、地层产状要挖清楚。 注意：探槽深度超过3米，应采取安全措施,必要时改用浅井接触。 2.1 探槽开挖前，先在起点与终点之间拉一条直线，根据覆盖层厚度确定探槽开口宽度。槽壁坡角应在80°~85°，
槽底宽度一般不小于0.8米。探槽挖掘至基岩以下0.5米至 1.0米，对矿化带、断裂破碎带可适当加深。 2.2 探槽施工挖出的土、石必须堆放于槽口一米以外；雨天施工要开挖排水沟，防止槽壁坍塌或槽底积水。 2.3 岩层接触关系、地层产状、矿化蚀变带都要揭露清楚，槽壁、槽底要清理平整。 3．探槽野外地质编录 要求：编录必须现场进行。 要点：详细分层描述，并布、采样品。 注意：素描壁尽量与勘探线方位一致。 3.1 探槽编录通常素描一壁一底。当地质情况复杂，两壁相差较大时则要求素描两壁一底。槽壁按实际形态绘制。槽底一般用水平投影法取平均宽度绘制成规则的几何图形，也可按实际形态水平投影绘制。 3.2 东西方向的探槽素描北壁，南北方向的探槽素描东壁，对此矿区应有统一规定。若上述规定的槽壁揭露不好，可以改绘对壁。在展开图中，槽壁图位于上方，槽底图位于下方。 3.3 探槽素描图的展开方法 3.3.1 槽底水平，方位一致时用平行展开法（见附图1）。
