https://www.doczj.com/doc/2718957979.html,/news/201676.html 从硬件角度解析USB Type-C 【大比特导读】USB Type-C终结了长期以来USB插来插去的缺陷，节省了
人们大量的时间，换一次方向至少2s吧，按全球10亿人每天插拔一次USB，50%
概率插错，共耗时277000多小时，约为31年，太恐怖了。一个接口搞定了音视
频数据三种，体积还算小。
USB Type-C终结了长期以来USB插来插去的缺陷，节省了人们大量的时间，换一次方
向至少2s吧，按全球10亿人每天插拔一次USB，50%概率插错，共耗时277000多小时，约
为31年，太恐怖了。一个接口搞定了音视频数据三种，体积还算小。可以预见，以后安卓
机可以改为USB Type-C接口了，如果只需要USB2.0的话，只需要重做线缆，不用芯片，成
本上完全可以忽略不计。至于Thunderbolt，lightning，该怎样还是怎样吧。百花齐放才
是五彩的世界。

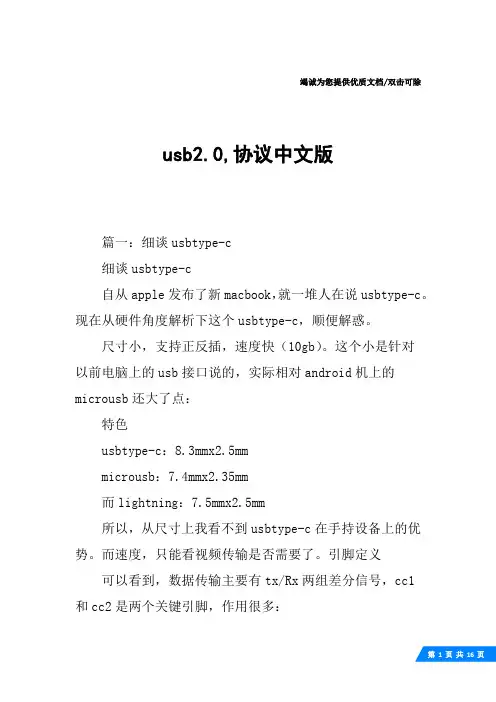

自从Apple发布了新MacBook，就一堆人在说USB Type-C。我来从硬件角度解析下这个USB Type-C，顺便解惑。尺寸小，支持正反插，速度快(10Gb)。这个小是针对以前电脑上的USB接口说的，实际相对android机上的microUSB还大了点：
特色
USB Type-C：8.3mmx2.5mm
microUSB：7.4mmx2.35mm
而lightning：7.5mmx2.5mm
所以，从尺寸上我看不到USB Type-C在手持设备上的优势。而速度，只能看视频传输
是否需要了。
引脚定义
可以看到，数据传输主要有TX/RX两组差分信号，CC1和CC2是两个关键引脚，作用很
多：
探测连接，区分正反面，区分DFP和UFP，也就是主从
配置Vbus，有USB Type-C和USB Power Delivery两种模式
配置Vconn，当线缆里有芯片的时候，一个cc传输信号，一个cc变成供电Vconn
配置其他模式，如接音频配件时，dp，pcie时
电源和地都有4个，这就是为什么可以支持到100W的原因。
不要看着USB Type-C好像能支持最高20V/5A，实际上这需要USB PD，而支持USB PD 需要额外的pd芯片，所以不要以为是USB Type-C接口就可以支持到20V/5A。
当然，以后应该会出现集成到一起的芯片。
辅助信号sub1和sub2(Side band use)，在特定的一些传输模式时才用。
d+和d-是来兼容USB之前的标准的。
这里说一下，USB3.0只有一组RX/TX，速度是5Gb，USB Type-C为了保证正反都可以插就用了两组，但实际上数据传输还是只用了一组RX/TX，速度就已经达到10Gb了。如果后面升级协议，两组都传的话就和DisplayPort一样20Gb了。
工作流程
上图DFP (Downstream Facing Port)也就是主， UFP (Upstream Facing Port) 为从。除了DFP、UFP，还有个DRP (Dual Role port)，DRP可以做DFP也可以做UFP。当DPR接到UFP，DRP转化为DFP。当DRP接到DFP，DRP转化为UFP。两个DRP接在一起，这时就是任意一方为DFP，另一方为UFP。
在DFP的CC pin有上拉电阻Rp，在UFP有下拉电阻Rd。未连接时，DFP的VBUS是无输出的。连接后，CC pin相连，DFP的CC pin会检测到UFP的下拉电阻Rd，说明连接上了，DFP就打开Vbus电源开关，输出电源给UFP。而哪个CC pin(CC1，CC2)检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。
电阻Rd=5.1k，电阻Rp为不确定的值，根据前面的图看到USB Type-C有几种供电模式，靠什么来甄别?就靠Rp的值，Rp的值不一样，CC pin检测到的电压就不一样，然后来控制DFP端执行哪种供电模式。
需要注意的是，上图里画了两个CC，实际上在不含芯片的线缆里只有一根cc线。
含芯片的线缆也不是两根cc线，而是一根cc，一根Vconn，用来给线缆里的芯片供电(3.3V或5V)，这时就cc端没有下拉电阻Rd，而是下拉电阻Ra，800-1200欧。
当CC pin两个都接了下拉电阻<=Ra，DFP进入音频配件模式，左右声道，mic都俱全，如上图。
USB Type-C和DisplayPort，PCIE
USB PD是BMC编码的信号，而之前的USB则是FSK，所以存在不兼容，不知道目前市面上有没有能转换的产品。
USB PD是在CC pin上传输，PD有个VDM (Vendor defined message)功能，定义了装置端ID，读到支持DP或PCIe的装置，DFP就进入替代(alternate)模式。
如果DFP认到device为DP，便切换MUX/Configuration Switch，让Type-C USB3.1
信号脚改为传输DP信号。AUX辅助由Type-C的SBU1，SUB2来传。HPD是检测脚，和CC差不多，所以共用。
而 DP有lane0-3四组差分信号， Type-C有RX/TX1-2也是四组差分信号，所以完全替代没问题。而且在DP协议里的替代模式，可以USB信号和DP信号同时传输，RX/TX1传输USB数据，RX/TX2替换为lane0，1两组数据传输，此时可支持到4k。
如果DFP认到device为DP，便切换MUX/Configuration Switch，让Type-C USB3.1
信号脚改为传输PCIe信号。同样的，PCIe使用RX/TX2和SBU1，SUB2来传输数据，RX/TX1传输USB数据。
这样的好处就是一个接口同时使用两种设备，当然了，转换线就可以做到，不用任何芯片。
总结
USB Type-C终结了长期以来USB插来插去的缺陷，节省了人们大量的时间，换一次方向至少2s吧，按全球10亿人每天插拔一次USB，50%概率插错，共耗时277000多小时，约为31年，太恐怖了。一个接口搞定了音视频数据三种，体积还算小。可以预见，以后安卓机可以改为USB Type-C接口了，如果只需要USB2.0的话，只需要重做线缆，不用芯片，成本上完全可以忽略不计。至于Thunderbolt，lightning，该怎样还是怎样吧。百花齐放才是五彩的世界。
