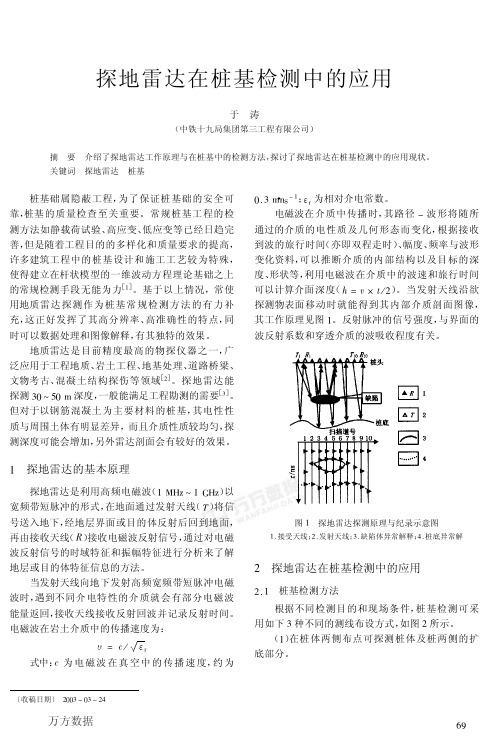

探地雷达在桩基检测中的应用
于涛
（中铁十九局集团第三工程有限公司）
摘要介绍了探地雷达工作原理与在桩基中的检测方法，探讨了探地雷达在桩基检测中的应用现状。关键词探地雷达桩基
桩基础属隐蔽工程，为了保证桩基础的安全可靠，桩基的质量检查至关重要。常规桩基工程的检测方法如静载荷试验、高应变、低应变等已经日趋完善，但是随着工程目的的多样化和质量要求的提高，许多建筑工程中的桩基设计和施工工艺较为特殊，使得建立在杆状模型的一维波动方程理论基础之上的常规检测手段无能为力［&］。基于以上情况，常使用地质雷达探测作为桩基常规检测方法的有力补充，这正好发挥了其高分辨率、高准确性的特点，同时可以数据处理和图像解释，有其独特的效果。
地质雷达是目前精度最高的物探仪器之一，广泛应用于工程地质、岩土工程、地基处理、道路桥梁、文物考古、混凝土结构探伤等领域［!］。探地雷达能探测#"’(")深度，一般能满足工程勘测的需要［#］。但对于以钢筋混凝土为主要材料的桩基，其电性性质与周围土体有明显差异，而且介质性质较均匀，探测深度可能会增加，另外雷达剖面会有较好的效果。
&探地雷达的基本原理
探地雷达是利用高频电磁波（&*+,’&-+,）以宽频带短脉冲的形式，在地面通过发射天线（!）将信号送入地下，经地层界面或目的体反射后回到地面，再由接收天线（"）接收电磁波反射信号，通过对电磁波反射信号的时域特征和振幅特征进行分析来了解地层或目的体特征信息的方法。
当发射天线向地下发射高频宽频带短脉冲电磁波时，遇到不同介电特性的介质就会有部分电磁波能量返回，接收天线接收反射回波并记录反射时间。电磁波在岩土介质中的传播速度为：
!#$%"
!.
式中：$为电磁波在真空中的传播速度，约为"/#)?01$&；".为相对介电常数。
电磁波在介质中传播时，其路径$波形将随所通过的介质的电性质及几何形态而变化，根据接收到波的旅行时间（亦即双程走时）、幅度、频率与波形变化资料，可以推断介质的内部结构以及目标的深度、形状等，利用电磁波在介质中的波速和旅行时间可以计算介面深度（&2’3(4!）。当发射天线沿欲探测物表面移动时就能得到其内部介质剖面图像，其工作原理见图&
。反射脉冲的信号强度，与界面的波反射系数和穿透介质的波吸收程度有关。
〔收稿日期〕!""#$"#$!%
探地雷达在桩基检测中的应用 于涛 （中铁十九局集团第三工程有限公司） 摘要介绍了探地雷达工作原理与在桩基中的检测方法，探讨了探地雷达在桩基检测中的应用现状。关键词探地雷达桩基 桩基础属隐蔽工程，为了保证桩基础的安全可靠，桩基的质量检查至关重要。常规桩基工程的检测方法如静载荷试验、高应变、低应变等已经日趋完善，但是随着工程目的的多样化和质量要求的提高，许多建筑工程中的桩基设计和施工工艺较为特殊，使得建立在杆状模型的一维波动方程理论基础之上的常规检测手段无能为力［&］。基于以上情况，常使用地质雷达探测作为桩基常规检测方法的有力补充，这正好发挥了其高分辨率、高准确性的特点，同时可以数据处理和图像解释，有其独特的效果。 地质雷达是目前精度最高的物探仪器之一，广泛应用于工程地质、岩土工程、地基处理、道路桥梁、文物考古、混凝土结构探伤等领域［!］。探地雷达能探测#"’(")深度，一般能满足工程勘测的需要［#］。但对于以钢筋混凝土为主要材料的桩基，其电性性质与周围土体有明显差异，而且介质性质较均匀，探测深度可能会增加，另外雷达剖面会有较好的效果。 &探地雷达的基本原理 探地雷达是利用高频电磁波（&*+,’&-+,）以宽频带短脉冲的形式，在地面通过发射天线（!）将信号送入地下，经地层界面或目的体反射后回到地面，再由接收天线（"）接收电磁波反射信号，通过对电磁波反射信号的时域特征和振幅特征进行分析来了解地层或目的体特征信息的方法。 当发射天线向地下发射高频宽频带短脉冲电磁波时，遇到不同介电特性的介质就会有部分电磁波能量返回，接收天线接收反射回波并记录反射时间。电磁波在岩土介质中的传播速度为： !#$%" !. 式中：$为电磁波在真空中的传播速度，约为"/#)?01$&；".为相对介电常数。 电磁波在介质中传播时，其路径$波形将随所通过的介质的电性质及几何形态而变化，根据接收到波的旅行时间（亦即双程走时）、幅度、频率与波形变化资料，可以推断介质的内部结构以及目标的深度、形状等，利用电磁波在介质中的波速和旅行时间可以计算介面深度（&2’3(4!）。当发射天线沿欲探测物表面移动时就能得到其内部介质剖面图像，其工作原理见图& 。反射脉冲的信号强度，与界面的波反射系数和穿透介质的波吸收程度有关。 〔收稿日期〕!""#$"#$!%
基桩检测主要有动测和静测 动测主要是高、低应变，高应变测试承载力，低应变测试桩身完整性 一般来说，在对本地区地质情况比较熟悉的情况下，有一定实际经验的技术人员采用高应变（实测曲线拟合法）能比较准确的测定桩身承载力。低应变（反射波法）对于基桩桩身完整性检测是一种很直观很经济的方法。 静测当然是指静载荷试验（包括竖向抗压、水平、抗拔）。 对于灌注桩（或地下连续墙）测定完整性还可以有预埋声测管超声波检测和抽芯检测。 比较复杂一些的还有预埋钢筋计桩身侧摩阻及桩端阻力测试。 动测方法是高应变和低应变，高应变可检测桩身的完整性还有桩的承载力。低应变主要检测桩身完整性，有效范围为50d(桩的直径)，高应变比低应变贵，但低应变基本上只能检测桩身质量，承载力检测是不准的。 小应变的主要有基桩检测的仪器，再就是常见的大、小锤和接头的传感器。
大应变除了检测仪器外，传感器外，还要有吊车重锤。 另外还可以用静载试验来检测单桩承载力。它比高应变更直接和准确。但现在很多地方在进行高应变和静载的对比试验，以使高应变更加准确。 堆载法静载试验： 锚桩横梁反力装置法
超声波检测仪进行灌注桩桩身的检测 单桩竖向抗压静载试验 单桩竖向抗压静载试验0 C.0.1 试验目的:采用接近于竖向抗压桩的实际工作条件的试验方法，确定单桩竖向（抗压）极限承载力，作为设计依据，或对工程桩的承载力进行抽样检验和评价。当埋设有桩底反力和桩身应力、应变测量元件时，尚可直接测定桩周各土层的极限侧阻力和极限端阻力。除对于以桩身承载力控制极限承载力的工程桩试验加载至承载力设计值的1.5-2倍外，其余试桩均应加载至破坏。 C.0.2 试验加载装置：一般采用油压千斤顶加载，千斤顶的加载反力装置可根据现场实际条件取下列三种形式之一： C.0.2.1 锚桩横梁反力装置（图C-1）： 锚桩、反力梁装置能提供的反力应不小于预估最大试验荷载的1.2-1.5倍。 采用工程桩作锚桩时，锚桩数量不得少于4根，并应对试验过程锚桩上拔量进行监测。 C.0.2.2 压重平台反力装置：压重量不得少于预估试桩破坏荷载的1.2倍；压重应在试验开始前一次加上，并均匀稳固放置于平台上； C.0.2.3 锚桩压重联合反力装置：当试桩最大加载量超过锚桩的抗拔能力时，可在横梁上放置或悬挂一定重物，由锚桩和重物共同承受千斤顶加载反力。
国内探地雷达与国外的差别 随着世界经济建设和材料科学的发展，对地下非金属类目标探测技术的需求变得愈来愈迫切，六十年代末期得到发展的时域电磁场理论和相关的电子技术，进一步推动了毫微秒脉冲地下目标探测设备—探地雷达（GPR）的研制和应用。现在，国内外兴起了利用探地雷达进行地下目标无损探测的研究和应用热潮，探地雷达在城建、交通、地质、考古、国防等部门中扮演着越来越重要的角色。 在军方及地质与勘探部门的持续支持下，中国电波传播研究所在地下目标高分辨率探测领域，已开展十余年的研究工作,目前已经研制成功LTD系列多种型号的探地雷达产品,其中全数字化LTD-10一体化探地雷达具备携带方便、功能强、性能稳定等特点，既可以用于公路、隧道面层厚度检测，又可以用于地下较深层目标的探测，已广泛应用于军事和民用各领域。 但随着应用范围的不断拓宽，现场对尚处于成长期的探地雷达提出越来越高的技术要求，其中探测深度和分辨率的矛盾显得越来越明显，作者在此抛砖引玉，希望更多的科研院所、学校和现场应用部门加入到无损探测技术研究中来，通力合作，尽快使电磁波传播理论和探地雷达应用技术有大的突破。 工作原理 LTD探地雷达工作时，在雷达主机控制下，脉冲源产生周期性的毫微秒信号，并直接馈给发射天线，经由发射天线耦合到地下的信号在传播路径上遇到非均匀体时，产生反射信号。位于地面上的接收天线在接收到地下回波后，直接传输到接收机，信号在接收机经过整形和放大等处理后，经电缆传输到雷达主机，经处理后传输到微机。在微机中对信号依照幅度大小进行编码，并以伪彩色电平图/灰色电平图或波形堆积图的方式显示出来，经事后处理，可用来判断地下目标的深度、大小和方位等特性参数。 系统组成 探地雷达系统主要由LTD-10一体化雷达主机、天线、综合控制电缆、测距轮及其它相关配件和随机附送软件组成。 与国外部分品牌主机设计不同，探地雷达采用工控机和雷达主机一体化设计，与随机附送软件（包括实时采集软件和事后处理软件，两者都是全中文界面）配合，利用键盘或鼠标就可完成数据采集和后处理工作。其中，实时采集软件为用户提供分别在DOS和Windows2000
解读我国探地雷达的应用现状及展望 发表时间：2019-04-26T16:27:00.530Z 来源：《基层建设》2019年第4期作者：李柯辉[导读] 摘要：本文从建筑工程质量检测、岩土工程勘察及地质勘探、城市基础设施探测、公路、铁路质量检测、水利工程探测、考古探测、军事及安全领域等方面，对我国探地雷达的应用现状进行了说明，并阐述了我国探地雷达的应用展望，以期为促进我国对探地雷达技术的更好应用，推动我国更多领域的发展提供参考。 广东省公路工程质量监测中心广东广州 510500摘要：本文从建筑工程质量检测、岩土工程勘察及地质勘探、城市基础设施探测、公路、铁路质量检测、水利工程探测、考古探测、军事及安全领域等方面，对我国探地雷达的应用现状进行了说明，并阐述了我国探地雷达的应用展望，以期为促进我国对探地雷达技术的更好应用，推动我国更多领域的发展提供参考。 关键词：探地雷达；应用现状；展望引言 就探地雷达而言，其在我国之中也被称为地质雷达，于应用方面主要是通过对频率在106到109Hz的超高频脉冲电磁波的利用，来实现对地下介质所具有的分布特征方面的有效探测的一种地球物理方法，且在近年来的不断发展之中，其在应用范围方面也愈加广阔，呈现出一片大好的应用前景。 一、我国探地雷达的应用现状 （一）在建筑工程质量检测之中的应用对于建筑工程领域而言，其一系列工作的开展，都需要相应的数据作为支撑，也就是说其对于数据本身的可靠性方面的要求较高，但就实际情况而言，其中包含了很多具有较高隐蔽性的工程，若仅仅通过常规手段展开数据的获取，则存在较大的困难。但就我国当前阶段的探测雷达技术应用而言，其在建筑工程质量检测领域之中的应用具有较为良好的成效，能够对以上的问题良好的解决，其能够针对建筑工程建设施工之中，缺陷部位与完好部位介质之间的介电常数差异性的对比，来对其中存在的较为隐蔽的质量缺陷良好的探测出来，以便于对缺陷部位问题进行及时的了解及补救。在探地雷达技术实际应用于建筑工程质量检测之中时，其往往是在建筑物的结构及探伤、混凝土浇筑的质量、保护层厚度及其中钢筋的分布情况等方面发挥相应的探测作用。 （二）在岩土工程勘察及地质勘探之中的应用在岩土工程勘察及地质勘探工作的开展之中，常规的地质勘查方法都是以钻孔勘查为主，其虽然发挥了一定的作用，但因勘查的过程之中其钻孔的数量毕竟有限，使之难以对工程建设开展区域地下地层的分布情况及相应的特征全面的掌握，这便会对工程实际的建设开展带来一定的质量及安全方面的隐患。此时，在建设所在区域地质勘查工作之中对探地雷达加以应用，能够对其快速且大面积普查的优势加以发挥，进而能够对传统钻孔勘查的缺陷加以弥补，实现对地下之中的障碍物分布情况、回填土所具有的厚度、地下断裂发育以及地层分层特征等方面的情况及内容拥有较为全面的了解，进而能够为岩土工程整体设计施工的开展提供有利依据。此外，在实际开展岩土工程勘察及地质勘探时，将探地雷达技术与其他技术相结合，能够实现对地基及矿产资源调查、地层划分、断层及断裂查找、水文地质勘察等方面情况的良好勘察，以便于拥有更高依据的开展施工操作。 （三）在城市基础设施探测之中的应用在城市整体的运行过程之中，其基础设施探测工作的开展必不可少，且所包含的内容较多，有地下空洞、金属及非金属管线探索、突发工程事故抢险、城市路面坍塌等等，但又因为城市之中本身的环境条件较为复杂，存在电磁干扰、机械振动等多方面的干扰源，致使大多数探测方法的开展都难以达到相应的探测效果。此时，应用探地雷达技术其本身的天线具有一定的屏蔽功能，使之能够无惧干扰正常开展探测工作，尤其是在桩基及复合地基等基础工程之中，能够实现对地基加固效果方面的准确检测。 （四）在公路、铁路质量检测之中的应用随着近年来我国公路及铁路领域的飞速发展，因探地雷达技术本身所具有的优势，使之在以上领域之中获得了较为广泛的应用，对其分别进行说明，则可分为以下几点。第一点，在公路建设方面，充分发挥了探地雷达的探测精度及速度方面的优势，使之能够在公路路基、路基病害检测、桥梁结构及沥青厚度的检测方面良好的发挥作用，经由相应的雷达图像，能够实现对缺陷部位的清晰观看。第二点，在铁路建设方面，探地雷达技术已经在包括翻浆、裂缝、孔洞等在内的路基病害检测、路基岩溶、采空区等方面的探测工作之中发挥了作用，并达到了较为良好的应用效果。就近年来的发展情况来看，探地雷达于铁路路基领域之中的应用，已经由原本的未经运营状态之下得到铁路线路探测，逐渐向处于通车运行状态之下的铁路线路方向发展，且正在着力开展轨道车载式铁路路基质量检测系统的大力研发工作[1]。 （五）在水利工程探测之中的应用就探地雷达技术而言，其在我国水利工程领域之中的应用，主要是在工程开展前期的滑坡体与基岩埋深方面的勘察工作，中期的水利工程施工质量、堤坝隐患探测等方面的应用，不仅仅能够对整体的施工开展及施工质量提供保障，还能够对施工整体的进度及质量控制工作的开展达到一定的促进作用。其中，探地雷达应用效果最佳的便是在水利工程的质量检测及地把隐患问题的探测方面，仅仅在这两个方面的应用，便已经帮助水利工程建设解决了诸多的施工问题[2]。 （六）在考古探测之中的应用在考古这一领域之中，探地雷达技术的应用本身便拥有较高的优势，其能够通过其优越的低下探测能力，实现对低些埋藏物、地下墓穴、古遗址及古文化层埋深等方面的良好探测及调查，进而能够提升考古的整体水平，但就当前阶段的发展而言，虽然我国于此方面的起步较晚，但到目前为止已经取得了一定的成就，如我国的中国地质大学便利用这一技术，开展了针对位于甘肃省的敦煌莫高窟这一古遗迹的探索及研究工作。 （七）在军事及安全领域之中的应用就我国而言，与国外的许多国家相比，将探地雷达技术应用于军事及安全领域的开展年限较短，于我国而言仍旧属于拓展及探索领域，到目前为止其主要是在建筑物内的隐蔽物、地下隐蔽物及战争遗留未爆炸物等方面的探测之中加以应用，可以达到较好的开展效果，具有较好的应用前景。
桩基检测的五种方法简介 钻芯法 一次完整、成功的钻芯检测，可以得到桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性的情况，并判定或鉴别桩端持力层的岩土性状。抽芯技术对检测判断的影响很大。所以，《技术规范》对钻机和钻头作了相应的规定，就是为了避免抽芯验桩的误判。 反射波法 检测桩身完整性，主要原因是其仪器轻便、现场检测快捷，同时将激励方式、频域分析方法等作为测试、辅助分析手段融合进去。当然，低应变法检测时，不论缺陷的类型如何，其综合表现均为桩的阻抗变小，而对缺陷的性质难以区分，这是其最大的局限性。 高应变法 它的主要功能是判定桩竖向抗压承载力是否满足设计要求。高应变法在判定桩身水平整合型缝隙、预制桩接头等缺陷时，能够在查明这些“缺陷“是否影响竖向抗压承载力的基础上，合理判定缺陷程度，可作为低应变法的补充验证手段。 声波透射法 与其他完整性检测方法相比，声波透射法能够进行全面、细致的检测，且基本上无其他限制条件。但由于存在漫射、透射、反射，对检测结果会造成影响。 低应变动测法 低应变动测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接
收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号、频率信号，从而获得桩的完整性。该方法检测简便，且检测速度较快 测试过程是获取好信号的关键，测试中应注意： ①测试点的选择。测试点数依桩径不同、测试信号情况不同而有所不同 ②锤击点的选择。锤击点宜选择距传感器20～30 cm 处不必考虑桩径大小。 ③传感器安装。传感器根据所选测试点位置安装，注意选择好粘贴方式。 ④尽量多采集信号。一根桩不少于10 锤。
探地雷达在地下管线探测中的应用 张进华,马广玲,姚成虎,缪建文 (南京市测绘勘察研究院,江苏南京 210005) 摘 要:探地雷达技术是如今适应快速、准确、无损地探测地下障碍物而迅速发展的电磁技术。本文通过结合工程实例来探讨探地雷达在地下管线探测中的广泛应用。 关键词:探地雷达;地下管线探测;异常反射 1 前 言 探地雷达(Ground Penetrating Radar,简称GPR)是一种对地下或物体内不可见的目标体或界面进行定位的电磁技术。探地雷达以其探测的高分辨率和高工作效率而成为地球物理勘探的一种有力工具。随着信号处理技术和电子技术的不断发展以及工程实践的增多和经验的丰富积累,探地雷达技术进一步发展,仪器不断更新,应用范围逐步扩大,现已被广泛应用于工程地质勘察、建筑结构调查、无损检测、生态环境等众多领域。本文将以探地雷达在地下管线探测中的应用,说明探地雷达可以有效解决工程上的许多疑难问题,并总结了相关经验和应用效果。 2 探地雷达的原理及工作方法 探地雷达由地面上的发射天线将高频带短脉冲形式的高频电磁波定向送入地下,高频电磁波遇到存在电性差异的地下地层或目标体反射后返回地面,由接收天线接收。高频电磁波在传播时,其路径、电磁场强度与波形将随所通过介质的电性及几何形态而变化,故通过对时域波形的采集、处理与分析,可确定地下界面或地质体的空间位置及结构。 探地雷达通常以脉冲反射波的波形形式记录。波形的正负峰分别以黑白表示,或者以灰阶或彩色表示,这样同相轴或等灰线、等色线即可形象地表征出地下反射面或目标体。在波形图上各测点均以测线的铅垂反向记录波形,构成雷达剖面。根据雷达剖面图便可 收稿日期:2003-07-09判断地下不明障碍物。探地雷达在地下介质中的传播遵循波动方程理论。探地雷达的探测效果主要取决于地下目标体与周围介质的电磁性质差异、目标体的深度与介质对电磁波的吸收作用、目标体的几何形态及规模、干扰波的类型、强度及特点等因素。 探地雷达具有不同的野外工作方法,根据工作区的具体情况可选择剖面法、多次覆盖法以及宽角法等测量方式。实际工作中,测量参数(发射接收天线距、时窗、测点点距、天线中心频率、采样率等)可根据不同要求进行选择,从而得到不同分辨率及不同探测精度的雷达剖面。通常在进入工作区前,应有目的地进行类似场地条件的参数选择试验,以达到最佳探测效果。在进入工作区后应根据实际需要布置测线和测点,并让测线和测点尽量通过被测目的物。在不明显的目的物上进行探测时应尽量加密线距和点距,以利于后面的资料处理与解释。 3 探地雷达的数据资料解释处理及在地下管线探测中的应用效果 近几年来,我们采用加拿大生产的pulse EKKO-100A型探地雷达从事了数百次的地下管线探测工作,取得了丰富的探地雷达探测资料及很好的应用效果。 3.1 资料的处理及解释 探地雷达探测资料的解释包括数据处理和图像解释两部分内容。由于地下介质相当于一个复杂的滤波器,介质对电磁波的不同程度吸收及介质的不均匀性, 63城 市 勘 测2004年
桩基检测的7种方法 桩基检测，分为桩基施工前和施工后的检测：施工前，为设计提供依据的试验桩检测，主要确定单桩极限承载力；施工后，为验收提供提供依据的工程桩检测，主要进行单桩承载力和桩身完整性检测。 桩基检测的7种方法 1单桩竖向抗压静载试验 单桩竖向静载荷试验是指将竖向荷载均匀的传至建筑物基桩上，通过实测单桩在不同荷载作用下的桩顶沉降，得到静载试验的Q—s曲线及s—lgt等辅助曲线，然后根据曲线推求单桩竖向抗压承载力特征值等参数。 目的确定单桩竖向抗压极限承载力；判定竖向抗压承载力是否满足设计要求；通过桩身应变、位移测试，测定桩侧、桩端阻力，验证高应变法的单桩竖向抗压承载力检测结果。 2单桩竖向抗拔静载试验
在桩顶部逐级施加竖向抗拔力，观测桩顶部随时间产生抗拔位移，以确定相应的单桩竖向抗拔承载力的试验方法。 目的确定单桩竖向抗拔极限承载力；判断竖向抗拔承载力是否满足设计要求；通过桩身应变、位移测试，测定桩的抗拔侧阻力。 3单桩水平静载试验 采用接近水平受力桩的实际工作条件的方法确定单桩水平承载力和地基土水平抗力系数或对工程桩水平承载力进行检验和评价的试验方法。单桩水平载荷试验宜采用单向多循环加卸载试验法，当需要测量桩身应力或应变时宜采用慢速维持荷载法。 目的确定单桩水平临界和极限承载力，推定土抗力参数；判定水平承载力或水平位移是否满足设计要求；通过桩身应变、位移测试，测定桩身弯矩。 4钻芯法 钻孔取芯法主要是采用钻孔机（一般带10mm内径）对桩基进行抽芯取样，根据取出芯样，可对桩基的长度、混凝土强度、桩底沉渣厚度、持力层情况等作清楚的判断。
目的测检灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判断或鉴别桩端持力层岩土性状，判定桩身完整性类别。 5低应变法 低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。 目的检测桩身缺陷及其位置，判定桩身完整性类别。 6高应变法 高应变检测法是一种检测桩基桩身完整性和单桩竖向承载力的方法，该方法是采用锤重达桩身重量10%以上或单桩竖向承载力1%以上的重锤以自由落体击往桩顶，从而获得相关的动力系数，应用规定的程序，进行分析和计算，得到桩身完整性参数和单桩竖向承载力，也称为Case法或Cap-wape法。 目的判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别；分析桩侧和桩端土阻力；进行打桩过程监控。 7声波透射法
考古作业过程及探地雷达的应用需求 我公司专业从事文物考古勘探工作，最终目的，在于确定文物局指定的考古勘探现场地下，是否存有文物古迹，是否具有挖掘价值，提供可靠依据，目前主要采取洛阳铲进行考古勘探，我们打算下一步在使用洛阳铲的同时，采用雷达考古勘探技术，并希望贵公司设计制作雷达考古勘探技术的相关软件。使我们在使用该技术时，对于雷达探测的数据进行技术分析，达到考古价值的确认。 现将洛阳铲的工作原理和用法提供如下，以便贵方制作相应软件时参考。 洛阳铲由两个部分组成，Ｕ型的金属铲身和一个长柄。铲身一般５至２０厘米，长２０至４０厘米，铲柄的长度则根据使用者的需要而制造。据说制作洛阳铲有制坯、煅烧、热处理、成型、磨刃等２０多道工序，因为如果弧度不对，铲进土中无法带出土来。 其实洛阳铲并没有使用非常复杂的科技，利用Ｕ型管插入取物也并非新鲜的事情。南方米行查验米粮品质常用的工具就是一个Ｕ型或者圆形钢管，插入米袋之后可以带出米袋内的米粒，用以抽检米粮的品质。这无非是利用颗粒受压进入Ｕ型管之后相互挤压的张力，使之固定在管内无法移动。 好的洛阳铲要求刃口锋利硬度高，即便铲中石块等物体也不卷刃缺口。铲身要具有一定的韧性，这样才不容易折断。好的洛阳铲插入土内吃土锐利，拔出后褪土快捷。并且能够打穿并提取断砖厚瓦。过去要制作这样的
洛阳铲，都是靠纯手工制造。除了需要使用好的钢材锻造之外，对刃口部分还要特别进行热处理以增加硬度。 洛阳铲局部 对于盗墓贼而言，洛阳铲的主要作用是探孔定位，一个有经验的盗墓贼可以通过洛阳铲中带出的土壤分析出地下是否有墓穴。在一片区域中打上若干个孔，就能了解墓穴大概的位置和面积，从而知道墓穴里宝物的规模和价值。经验丰富的盗墓贼甚至凭洛阳铲碰撞地下发出的声音和手感，便可判断地下的情况，夯实的墙壁和中空的墓室、墓道的感觉是不一样的，探孔经验老到的盗墓贼就能够精确判断出墓穴的结构，并且确定到底从那个位置挖掘进入墓穴最快捷省事。 在盗墓时，贼会先观看地势，如果怀疑该地区有墓穴就会用洛阳铲探路，左右各挖一个孔下探，一般下探３－５米后如感觉坚硬就继续挖，若松软就说明不是墓穴，换个地方再挖。一般挖５米的探洞需要２０分钟左右。有经验的盗墓贼会避开墓道，而不断利用探洞寻找墓穴——因为墓道里边
