1、传感器测量的是何种压力？
答：您首先要考虑的是您的系统的最大压力。一般您需要的压力传感器压力范围最大值应该达到您系统最大压力值的1.5倍。我们建议的这些额外的压力范围是由于许多的系统，特别是水压和过程控制，有压力尖峰或者连续的脉冲。这些尖峰可能会达到“最大”压力的五倍甚至十倍，且可以造成传感器的损坏。连续的高压脉冲，接近或者超过传感器的最大额定压力，也会缩短传感器的寿命。但是仅仅提高传感器额定压力并不是万全之策，因为这会牺牲传感器的分辨率。您可以使用缓冲器来减弱尖峰，但是这也仅仅是一个折中方案，因为这会降低传感器的响应速度。
所有的压力传感器都在设计成能在2亿个周期中承受最大压力而不会降低性能。您在选择传感器的时候需要在系统性能与传感器寿命之间找到一个折中的解决方案。
2、什么是压力介质？
答：另外一个在选择传感器时需要考虑的关键因素是所测量的介质。在压力头上是否会是粘性液体或者浆状物质？与传感器接触的是否是溶解性或者腐蚀性介质还是干净干燥的空气？
3、传感器需要达到什么样的精度？
答：精确度是制造商们用来描述传感器输出误差常用的一个术语。这些误差可能来源于非线性，迟滞，不可重复性，温度，零点平衡，校正和湿度效应。许多制造商，将精确度指定为非线性，迟滞和不可重复性的综合影响。对许多传感器来说，“精确度”会由于温度，零点平衡等因素而比标称值更低。
“技术名词”部分更加详细地解释了这些术语。拥有更高精确度的传感器的成本会更高，那么您的系统真的需要这么高的精确度吗？使用高精确度传感器和低分辨率仪器组成的系统其实是一种低效率的解决方案。
4、传感器的耐温性如何？
答：压力传感器，像所有物理设备系统一样，会在极端温度的环境下会产生错误甚至无法使用。一般每个传感器将会有两个温度范围，分别是工作范围和补偿范围。补偿范围包含在工作范围之内。
工作范围是指在这个范围内，传感器通电后可以暴露在介质中而不会发生损坏。但是，这并不表示当处于补偿范围以外的时候其性能也能达到标称的规格（温度系数）。
补偿范围一般是在工作范围之内的一段更狭窄的范围。在这个范围内，传感器确保可以达到标称的规格。温度的改变通过两种方法影响传感器，其一是造成零点漂移，其二是影响整个量程的输出。传感器规格说明应该将这些误差以下列形式列出：±x%满量程/°C, ±x%读数/°C, ±x%整个温度补偿范围内满量程，或者±x%整个温度补偿范围内读数。如果没有这些参数会给你在使用中造成不确定。那么传感器输出的改变是由于压力变化还是温度变化呢？在理解如何使用传感器的时候，温度效应将是最复杂的部分。
5、应该使用何种输出？
答：几乎所有的传感器都有毫伏输出，或者电压放大，或者毫安，或者频率输出。您所选择的输出类型依赖与您的传感器与系统控制或者显示部件之间的距离，噪音，以及其他电气干扰，还有是否需要放大，最佳放置放大器的位置等。对于许多的原始设备制造商来说，他们的控制元件和传感器距离很短，所以毫伏输出一般就足够了而且成本较低。
如果您需要将传感器输出放大，那么使用另外一个有内置放大器的传感器更

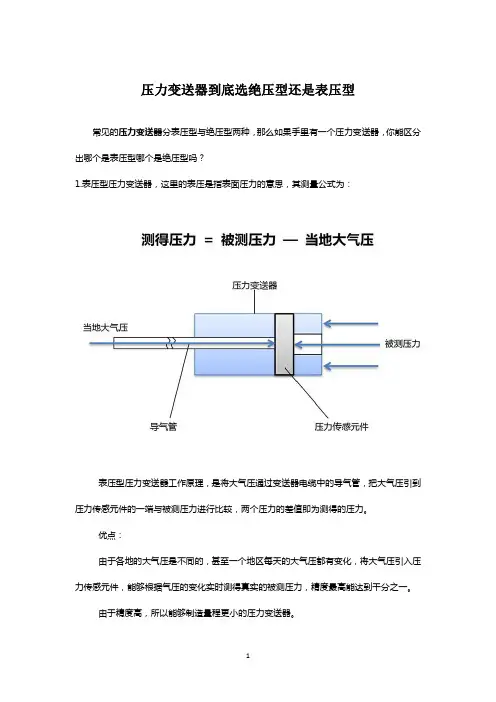

常用压力传感器原理分析 振膜式谐振压力传感器 振膜式压力传感器结构如图(a)所示。振膜为一个平膜片，且与环形壳体做成整体结构，它和基座构成密封的压力测量室，被测压力 p经过导压管进入压力测量室内。参考压力室可以通大气用于测量表压，也可以抽成真空测量绝压。装于基座顶部的电磁线圈作为激振源给膜片提供激振力，当激振 频率与膜片固有频率一致时，膜片产生谐振。没有压力时，膜片是平的，其谐振频率为 f0；当有压力作用时，膜片受力变形，其张紧力增加，则相应的谐振频率也随之增加，频率随压力变化且为单值函数关系。 在膜片上粘贴有应变片，它可以输出一个与谐振频率相同的信号。此信号经放大器放大后，再反馈给激振线圈以维持膜片的连续振动，构成一个闭环正反馈自激振荡系统。如图(b)所示 压电式压力传感器 某些电介质沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。当外力去掉后，它又会重新回到不带电 的状态，此现象称为“压电效应”。常用的压电材料有天然的压电晶体(如石英晶体)和压电陶瓷(如钛酸钡)两大类，它们的压电机理并不相同，压电陶瓷是人造 多晶体，压电常数比石英晶体高，但机械性能和稳定性不如石英晶体好。它们都具有较好特性，均是较理想的压电材料。 压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系： Q=kSp 式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。通过测量电荷量可知被测压力大小。 图1为一种压电式压力传感器的结构示意图。压电元件夹于两个弹性膜片之间，压电元件的一个侧面与膜片接触并接地，另一侧面通过引线将电荷量引出。被测压力 均匀作用在膜片上，使压电元件受力而产生电荷。电荷量一般用电荷放大器或电压放大器放大，转换为电压或电流输出，输出信号与被测压力值相对应。 除在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。

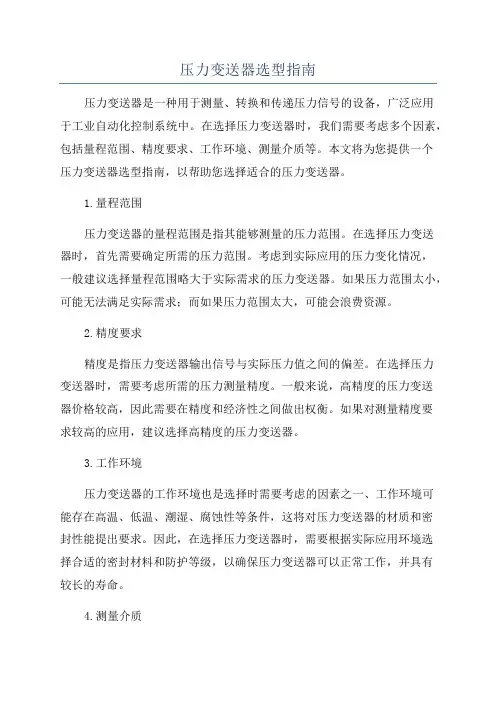

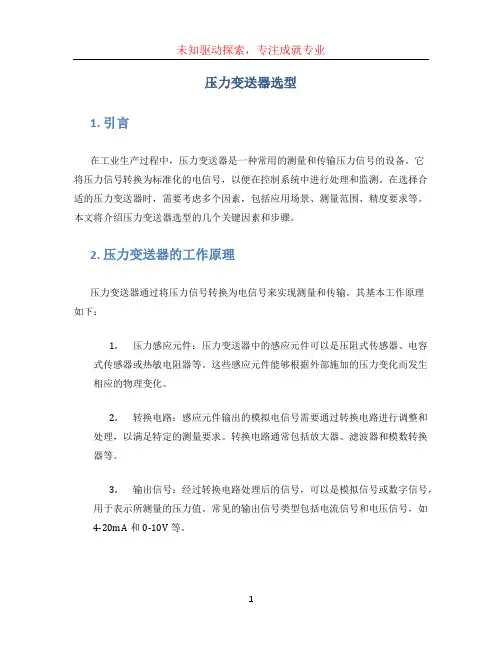

干货｜罗斯蒙特压力变送器快速选型 压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备，它是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境。压力是一个非常重要的参数，压力、温度、流量一起并称为工业自动化控制三大要素。因此，压力变送器的选型尤其重要。 罗斯蒙特压力变送器最主要的几个参数：量程范围，测量介质，接液材质，精度等级，采购成本等都将作为客户选型考虑的参数。 在选型前先判断客户要的压力变送器类型，是要螺纹连接式还是法兰连接式。 量程范围：变送器的量程，一般都具有一定的量程范围可调，最好将使用的量程范围设在它量程的1/4~3/4段，这样精度会有保证。一般压力变送器的量程比为100：1，在选型时，切记最大量程要高于限定的最小量程范围(如下图最小量程)。实践中有些应用场合需要对变送器的测量范围进行迁移，这时需根据现场安装位置计算出测量范围和迁移量，然后进行正迁移或负迁移。如果客户量程较小，建议使用法兰连接式。
测量介质：在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。如果测量的是比较清洁的流体，比如水，就直接采用标准的316L不锈钢膜片就行了；如被测介质为高黏度易结晶强腐蚀的场合，那膜片一定要谨慎选择，比如介质为烧碱，那最好选用哈氏合金膜片，介质为海水则最好选用钽膜片。 接液材质：参考测量介质，在选型时要考虑变送器的介质对膜盒金属的腐蚀性，一些特殊的介质根据工况，选用合适的膜片，可以有效的阻止介质与压力变送器之间接液部分的接触，从而起到保护压力变送器，延长使用寿命的作用；否则使用后很短时间就会将膜片腐蚀坏。 精度等级：精度等级是指符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别，引用误差越小，仪表的精度越高，而引用误差与仪表的量程范围有关，所以在使用同一精度的仪表时，往
(1) 1 dR d R dA A 四种压力传感器的基本工作原理及特点 一：电阻应变式传感器 1 1电阻应变式传感器定义 被测的动态压力作用在弹性敏感元件上， 使它产生变形，在其变形的部位粘 贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称 为电阻应变式压力传感器。 1.2电阻应变式传感器的工作原理 电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片 箔式应变片是以厚度为0.002―― 0.008mm 的金属箔片作为敏感栅材料，，箔 栅宽度为0.003――0.008mm 。丝式应变片是由一根具有高电阻系数的电阻丝 （直 径0. 015--0. 05mm ），平行地排成栅形（一般2――40条），电阻值60――200 ?， 通常为 120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即 制成了纸基的电阻丝式应变片。测量时，用特制的胶水将金属电阻应变片粘贴于 待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时， 电阻片 也跟随变形。如下图所示。B 为栅宽，L 为基长。 I 绘式应吏片 b ）笹式应变片 材料的电阻变化率由下式决定:
式中; R—材料电阻2
3 —材料电阻率 由材料力学知识得; K —金属电阻应变片的敏感度系数 式中K 对于确定购金属材料在一定的范围内为一常数，将微分 dR 、dL 改写成增 量出、/L,可得 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形 而形应变值可由丝式应变片或箔式应变片测出，从而得到了 ZR 的变化，也就得 到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。 1.3电阻应变式传感器的分类及特点 「测低压用的膜片式压力传感器 常用的电阻应变式压力传感器包括彳测中压用的膜片一一应变筒式压力传感器 -测高压用 的应变筒式压力传感器 1.3.1膜片一一应变筒式压力传感器的特点 该传感器的特点是具有 较高的强度和抗冲击稳定性，具有优良的静态特性、 动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。 适于测量高频脉动压力，又加上强制水冷却。也适于高温下的动态压力测量，如 火箭发动机的压力测量，内燃机、压气机等的压力测量。 1.3.2膜片式应变压力传咸器的特点 A 这种膜片式应变压力传感器不宜测量较大的压力，当变形大时，非线性 较大。但小压力测量中由于变形很小，非线性误差可小于 0.5%，同时又有较高 的灵敏度，因此在冲击波的测量中，国内外都用过这种膜片式压力传感器。 B 这种传感器与膜片一应变筒式压力传感器相比， 自振频率较低，因此在低dR "R [(1 2 ) C(1 2 )]
压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电 信号作输出,给显示仪表显示压力值,或供控制和报警使用。 压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感 器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。 一、压阻式压力传感器 固体受力后电阻率发生变化的现象称为压阻效应。压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片 受压时，膜片的变形将使扩散电阻的阻值发生变化。 压阻式具有极低的价格和较高的精度以及较好的线性特性。 1、压阻式压力传感器基本介绍 压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此 应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩 散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。 半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。半导体应变片与金属应变片相比，最 突出的优点是它的体积小而灵敏高。它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大 即可直接进行测量记录。此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽， 从静态应变至高频动态应变都能测量。由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结 合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。但是半导体应变片也存 在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变 —电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。 扩散型压阻式传感器扩散型压阻传感器的基片是半导体单晶硅。单晶硅是各向异性材料，取向不同时特性不一样。因此必须根据传感器受力变形情况来加工制作扩散硅敏感电阻膜片。 利用半导体压阻效应，可设计成多种类型传感器，其中压力传感器和加速度传感器为压阻式传感器的基本 型式。 硅压阻式压力传感器由外壳、硅膜片（硅杯）和引线等组成。硅膜片是核心部分，其外形状象杯故名硅杯，在硅膜上，用半导体工艺中的扩散掺杂法做成四个相等的电阻，经蒸镀金属电极及连线，接成惠斯登电桥 再用压焊法与外引线相连。膜片的一侧是和被测系数相连接的高压腔，另一侧是低压腔，通常和大气相连，也有做成真空的。当膜片两边存在压力差时，膜片发生变形，产生应力应变，从而使扩散电阻的电阻值发 生变化，电桥失去平衡，输出相对应的电压，其大小就反映了膜片所受压力差值。

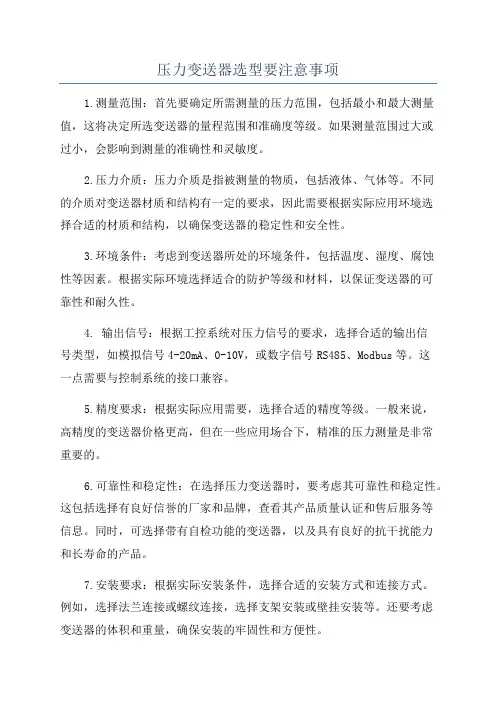

SL2088系列压力变送器选型的参数及说明 1.产品型号：产品型号SL2088系列，森菱仪表给您提供及时完善的选型支持。 2.量程：订购的压力变送器需要测量的压力(压强)上限，通常情况下，为了应对意外出现的过载现象而使变器免于损坏，订购的压力变送器量程通常大于现场测量最大压力约1/3。例如：现场测量的量程最大约为2MPa,客户在订购时最好订购量程为3MPa的压力变送器。 3.输出信号：通常的压力变送器输出信号为电压(0-5V，0-10V等)和电流(0-20mA,4-20mA 等)信号，适用于不同的需求，电流输出信号的变送器抗干扰能力较强，有很好的远传能力。电压力输出的传感器适合于短距离的计算机采集和高频响要求。 4.供电电源：压力变送器正常工作需要合适的激励电源。通常情况下，电流输出信号的压力变送器供电为24VDC，电压力输出信号的压力变送器供电15VDC和24VDC及±15VDC都较为常见。客户也可以根据自己现场能够提供的电源与我们沟通说明情况。 5.测量精度：该参数为压力变送器按准(精)确度高低分成的等级。衡量压力变送器测量水平的重要参数。0.1%0.25%0.5%较为常见。在订购时首先要搞清楚自己的测量和控制要达到什么水平，虽然说变送器的测量精度等级越高越好，但价格往往和精度等级成正比，够用即可。 6.压力接口：压力变送器在测量过程中，需要和被测量量进行勾通。通常的勾通的方式为螺纹形式，较为常见的有M20X1.5和M12X1，当测量压力较小时也有直径为8mm的宝塔形皮插管。具体的要求要视测量压力大小和现场情况而定，客户也可提出其它要求和供应单位协商解决。 7．封装出线形式：压力变送器工作的环境较为复杂，如果变送器在较为恶劣的工作环境下又没有作出相应的防护措施，会大大影响变送器的使用寿命。例如长期工作在室外风吹日晒雨淋等，都要相对的在制作时作出防护。 8．导线长度：变送器的工作地点和控制地点往往有或长或短的一定距离，如果距离较短的话，在订购时需提醒供应单位带足够长的导线，尽量避免中间接线，如果需要接线时一定要选有带屏蔽的信号线，以免传输过程中损失信号。 9．环境与介质温度：压力变送器如果工作的环境温度和测量介质温度如果过高的话就要与我们沟通说明，上限通常以60℃为限。下限通常以-10℃为限。 10．特殊介质：当测量介有存在以下问题时请及时与我们沟通说明，以免影响正常使用。1）测量介质具有腐蚀性。 2）测量介质具有较强的渗透能力。3）测量介质有很大的温差变化量。
压力传感器的分类及应用原理 教程来源：网络作者：未知点击：28 更新时间：2009-2-16 10:11:30 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用 1、应变片压力传感器原理与应用 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 金属电阻应变片的内部结构 如图1所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 电阻应变片的工作原理 金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示： 式中：ρ——金属导体的电阻率（Ω·cm2/m） S——导体的截面积（cm2） L——导体的长度（m） 我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。只要测出加在电阻的变化（通常是测量电阻两端的电压），即可获得应变金属丝的应变情2、陶瓷压力传感器原理及应用 抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。 陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～135℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。 3、扩散硅压力传感器原理及应用 工作原理 被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一
压力传感器 压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、压阻式压力传感器原理与应用： 压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。压阻式传感器常用于压力、拉力、压力差和可以转变为力的变化的其他物理量（如液位、加速度、重量、应变、流量、真空度）的测量和控制。 压阻效应 当力作用于硅晶体时，晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异，因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计，前者电阻随压力的变化主要取决于电阻率的变化，后者电阻的变化则主要取决于几何尺寸的变化（应变），而且前者的灵敏度比后者大50～100倍。 压阻式压力传感器结构 压阻式压力传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内，引出电极引线。压阻式压力传感器又称为固态压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。硅膜片的一面是与被测压力连通的高压腔，另一面是与大气连通的低压腔。硅膜片一般设计成周边固支的圆形，直径与厚度比约为20～60。在圆形硅膜片(N型)定域扩散4条P杂质电阻条,并接成全桥，其中两条位于压应力区，另两条处于拉应力区，相对于膜片中心对称。硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条，两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。

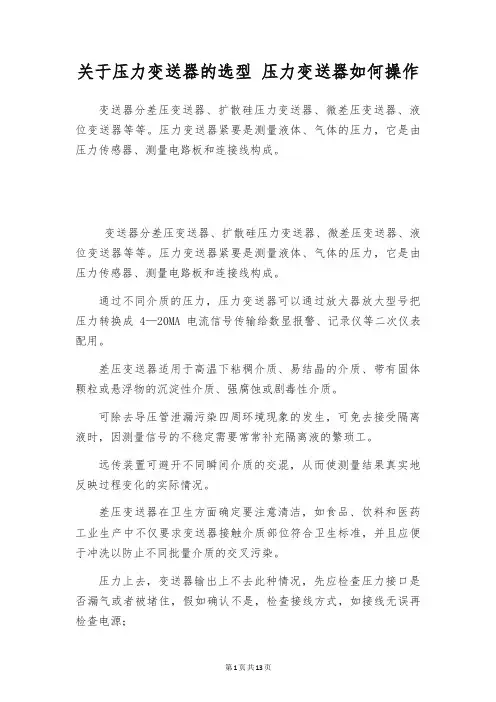

压力变送器选型标准 一、变送器要测量什么样的压力 先确定系统中测量压力的最大值，一般而言需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器。持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，这样做还会使精度下降。于是可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。所以在选择变送器时要充分考虑压力范围、精度与其稳定性。 二、什么样的压力介质 黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。 三、变送器需要多大的精度 决定精度的有，非线性，迟滞性，非重复性，温度、零点偏置刻度，温度的影响。但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。 四、变送器的温度范围 通常一个变送器会标定两个温确段，其中一个温度段是正常工作温度，另外一个是温度补偿范围，正常工作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补偿范围时可能会达不到其应用的性能指标。 温度补偿范围是一个比工作温度范围小的典型范围。在这个范围内工作变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出，一是零点漂移，二是影响满量程输出。如：满量程的+/-X%/℃，读数的+/-X%/℃，在超出温度范围时满量程的+/-X%，在温度补偿范围内时读数的+/-X%，如果没有这些参数，会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。 五、需要得到怎样的输出信号 mV、V、mA及频率输出数字输出，选择怎样的输出取决于多种因素，包括变送器与系统控制器或显示器间的距离，是否存在“噪声”或其他电子干扰信号，是否需要放大器，放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备采用mA输出的变送器最为经济而有效的解决方法。 如果需要将输出信号放大，最好采用具有内置放大的变送器。对于远距离传输或存在
压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用。 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、应变片压力传感器原理与应用： 在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 1．1、金属电阻应变片的内部结构：它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 1．2、电阻应变片的工作原理：金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示： 式中：ρ——金属导体的电阻率（Ω·cm2/m） S——导体的截面积（cm2） L——导体的长度（m）

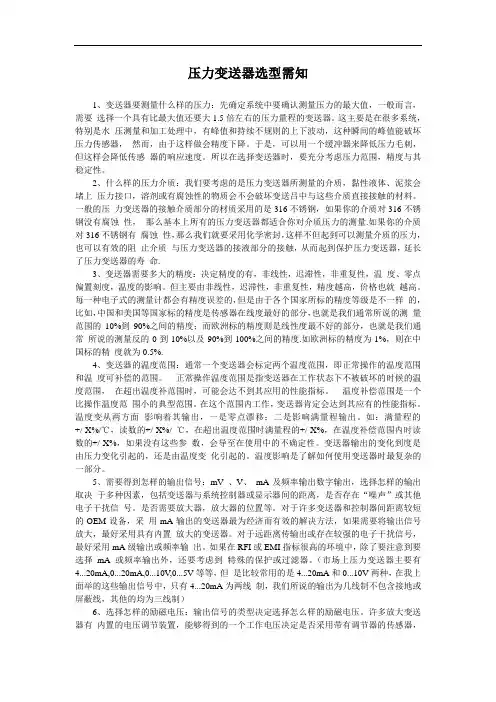

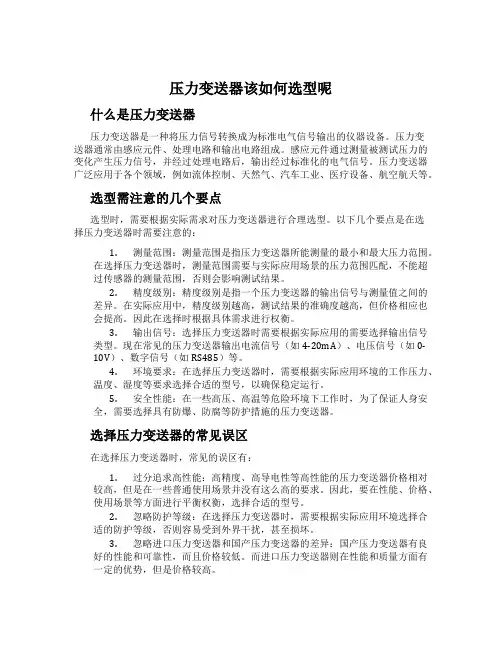

压力变送器选型需知 1、变送器要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言，需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在很多系统，特别是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，然而，由于这样做会精度下降。于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。 2、什么样的压力介质：我们要考虑的是压力变送器所测量的介质，黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。一般的压力变送器的接触介质部分的材质采用的是316不锈钢，如果你的介质对316不锈钢没有腐蚀性，那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性，那么我们就要采用化学密封，这样不但起到可以测量介质的压力，也可以有效的阻止介质与压力变送器的接液部分的接触，从而起到保护压力变送器，延长了压力变送器的寿命. 3、变送器需要多大的精度：决定精度的有，非线性，迟滞性，非重复性，温度、零点偏置刻度，温度的影响。但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。每一种电子式的测量计都会有精度误差的，但是由于各个国家所标的精度等级是不一样的，比如，中国和美国等国家标的精度是传感器在线度最好的部分，也就是我们通常所说的测量范围的10%到90%之间的精度；而欧洲标的精度则是线性度最不好的部分，也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度.如欧洲标的精度为1%，则在中国标的精度就为0.5%. 4、变送器的温度范围：通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。正常操作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补范围时，可能会达不到其应用的性能指标。温度补偿范围是一个比操作温度范围小的典型范围。在这个范围内工作，变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出，一是零点漂移；二是影响满量程输出。如：满量程的+/-X%/℃，读数的+/-X%/ ℃，在超出温度范围时满量程的+/-X%，在温度补偿范围内时读数的+/-X%，如果没有这些参数，会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。 5、需要得到怎样的输出信号：mV 、V、mA及频率输出数字输出，选择怎样的输出取决于多种因素，包括变送器与系统控制器或显示器间的距离，是否存在“噪声”或其他电子干扰信号。是否需要放大器，放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备，采用mA输出的变送器最为经济而有效的解决方法，如果需要将输出信号放大，最好采用具有内置放大的变送器。对于远距离传输出或存在较强的电子干扰信号，最好采用mA级输出或频率输出。如果在RFI或EMI指标很高的环境中，除了要注意到要选择mA或频率输出外，还要考虑到特殊的保护或过滤器。（市场上压力变送器主要有4...20mA,0...20mA,0...10V,0...5V等等，但是比较常用的是4...20mA和0...10V两种，在我上面举的这些输出信号中，只有4...20mA为两线制，我们所说的输出为几线制不包含接地或屏蔽线，其他的均为三线制） 6、选择怎样的励磁电压：输出信号的类型决定选择怎么样的励磁电压。许多放大变送器有内置的电压调节装置，能够得到的一个工作电压决定是否采用带有调节器的传感器，
