高速实时数字信号处理系统技术探析
（毛二可院士 龙腾副教授）
高速实时数字信号处理（ＤＳＰ）技术取得了飞速的发展，目前单片ＤＳＰ芯片的速度已经可以达到每秒１６亿次定点运算（１６００ＭＩＰｓ到４８００ＭＩＰｓ）；最近ＴＩ宣布１ＧＨｚ ＤＳＰ已经准备投产。其高速度、可编程、小型化的特点将使信息处理技术进入一个新纪元。一个完整的高速实时数字信号处理系统包括多种功能模块，如ＤＳＰ、ＡＤＣ、ＤＡＣ等等。本文的内容主要是分析高速实时数字信号处理系统的产生、特点、构成、以及系统设计中的一些问题，并对其中的主要功能模块分别进行了分析。
一、高速实时数字信号处理概述
１．信号处理的概念
信号处理的本质是信息的变换和提取，是将信息从各种噪声、干扰的环境中提取出来，并变换为一种便于为人或机器所使用的形式。从某种意义上说，信号处理类似于＂沙里淘金＂的过程：它并不能增加信息量（即不能增加金子的含量），但是可以把信息（即金子）从各种噪声、干扰的环境中（即散落在沙子中）提取出来，变换成可以利用的形式（如金条等等）。如果不进行这样的变换，信息虽然存在，但却是无法利用的；这正如散落在沙中的金子无法直接利用一样。
２．高速实时数字信号处理的产生
早期的信号处理主要是采用模拟的处理方法，包括运算放大电路、声表面波器件（ＳＡＷ）以及电荷耦合器件（ＣＣＤ）等等。例如运算放大电路通过不同的电阻组配可以实现算术运算，通过电阻、电容的组配可以实现滤波处理等等。模拟处理最大的问题是不灵活、不稳定。其不灵活体现在参数修改困难，需要采用多种阻值、容值的电阻、电容，并通过电子开关选通才能修改处理参数。其不稳定主要体现为对周围环境变化的敏感性，例如温度、电路噪声等都会造成处理结果的改变。
解决以上问题最好的方法就是采用数字信号处理技术。数字信号处理可以通过软件修改处理参数，因此具有很大的灵活性。由于数字电路采用了二值逻辑，因此只要环境温度、电路噪声的变化不造成电路逻辑的翻转，数字电路的工作都可以不受影响地完成，具有很好的稳定性。因此，数字信号处理已经成为信号处理技术的主流。
数字信号处理的主要缺点是处理量随处理精度、信息量的增加而成倍增长，解决这一问题的方法是研究高速运行的数字信号处理系统；这就是本文所探讨的主题：高速实时数字信号处理的理论与技术。 ３．高速实时数字信号处理特点
高速实时数字信号处理的特点：
首先是高速度，其处理速度可以达到数百兆量级。
其次是大电流，高速信号处理芯片的电流经常在１Ａ以上。
第三是低电压，这是为了在大电流下减小系统功耗，系统的工作电压从标准的５Ｖ到３．３Ｖ、３Ｖ、２．５Ｖ、１．８Ｖ甚至０．９Ｖ。
第四是高度集成，芯片的集成度在数十到数百万门量级。
第五就是为了提高运行速度而采用了多种并行的体系结构。
４．高速实时数字信号处理系统的实现
鉴于以上特点，高速实时信号处理系统的实现中，首先要采用先进设计软件来保证系统设计的正确性，其主要特征就是采用电子设计自动化（ＥＤＡ）软件进行优化设计。其次，可以采用专用集成电路（ＡＳＩＣ）技术减小体积，提高集成度；而在样机阶段，则通常采用可编程逻辑器件（ＥＰＬＤ）或现场可编程门阵列（ＦＰＧＡ）来减小风险。第三，要研究高速度、低电平器件的特点和使用。第四，要研究并行体系结构的设计和选择问题。
５．高速实时数字信号处理系统构成
一般来说，一个高速实时数字信号处理系统的构成可能包括以下问题： （１）高速实时数据采集（ＡＤＣ）；
（２）高速实时数据存储（ＭＥＭ）；
（３）高速实时周边器件（中小规模器件）；
（４）高速实时电路集成（ＥＰＬＤ／ＦＰＧＡ／ＡＳＩＣ）；
（５）高速实时信号生成（ＤＡＣ／ＤＤＳ）；
（６）高速实时ＤＳＰ与并行体系结构；
（７）高速实时总线技术（ＶＭＥ／ＶＸＩ／ＰＣＩ）；
（８）高速实时系统设计（ＥＤＡ）等等。
下面就对上述问题进行简单的论述。
二、高速实时数字信号处理系统主要问题分析
１．高速实时数据采集：ＡＤＣ高速实时ＡＤＣ的采样速率目前已经可以大于１０００ＭＨｚ。
其主要特点是：
（１）系统结构：从串行到并行
这里，ＡＤＣ的体系结构主要包括全并行（即Ｆｌａｓｈ）结构和串并行（即Ｓｕｂ－Ｒａｎｇｅ）结构。
全并行ＡＤＣ内含２Ｎ个电压比较器；当采样时钟到来时，２Ｎ个电压比较器同时翻转，可以在一个时钟节拍产生数字输出。其主要优点是速度极高，可达１０００ＭＨｚ以上；其缺点是由于电压比较器随ＡＤＣ位数Ｎ成指数增长，因此体积、功耗较大，位数通常较低，一般为６～８ｂｉｔ。
串并行体系结构采用逐次变换法：例如对于一个１２－ｂｉｔ的ＡＤＣ，可以把它分解为３级转换，每级４－ｂｉｔ；这样，电压比较器的数量可以大大减少，
因此可以在速度、体积、功耗之间取得最优的折衷。其缺点是速度低于全并行，通常转换速率在数十兆赫兹，位数可达８～１２ｂｉｔ。
此外，高速实时ＡＤＣ的另一并行特征是分路采集、分路输出：即采用多路较低速的ＡＤＣ芯片分路采样，合成为高速采样的效果。这时由于系统时钟在多路ＡＤＣ之间可能会发生抖动，因此需要采用非均匀采样的理论对转换的效果进行分析。
（２）工艺水平：ＥＣＬ标准电路
高速ＡＤＣ通常采用ＥＣＬ（射极耦合逻辑）电路，这是一种超高速数字电路标准，运行速度可达１５００ＭＨｚ。其主要特点是：
（ａ）负电源电压工作：－４．５Ｖ／－５．２Ｖ；
（ｂ）信号摆幅小：－０．９Ｖ～－１．７Ｖ；
（ｃ）工作电流大：通常１０倍于标准ＴＴＬ电流。
因此，ＥＣＬ电路的实质是以大电流、小摆幅换取高速度。
（３）信号联线：微波传输线在数百兆赫兹的频率上，信号联线已经不能看作是零电阻、零电抗的理想联线；信号线上的电阻、电抗可能会引起以下问题：
（ａ）信号延迟：通常每英尺信号延迟２ｎｓ左右，已经可与门延迟相比； （ｂ）信号反射：可造成逻辑误翻转；
（ｃ）信号线间的串扰：相邻信号线的干扰，可造成误翻转；
（ｄ）电路噪声：可影响ＡＤＣ精度。
解决以上问题可以采用微波传输线的理论分析超高速信号联线；它可以控制传输延迟，消除反射，减小串扰、噪声。为正确采用微波传输线作为信号联线，应采用ＥＤＡ软件，它可以仿真信号线的延迟、反射、串扰、噪声，为高速实时系统设计提供保障。实际上，信号联线的问题不仅仅是ＡＤＣ的问题，它是所有高速实时电路实现中普遍存在的问题；因此其解决的方案也具有普适性。
（４）性能测试：动态有效位
ＡＤＣ的性能指标包括有效位数、非线性、单调性、漏码等等。由于电路中各种干扰因素的存在，不能认为ＡＤＣ芯片的标称指标就是实际电路板的性能指标，因此需要对ＡＤＣ进行性能测试。这里，ＡＤＣ的测试可以分为静态测试和动态测试。
在ＡＤＣ的各项指标中，通常最为关心的指标是动态有效位数，它可以采用ＤＳＰ方法进行测试。具体方案是：
（ａ）采用单频正弦信号输入到ＡＤＣ；
（ｂ）对ＡＤＣ输出结果进行快速傅里叶变化（ＦＦＴ），计算信噪比；
（ｃ）有效位数＝（信噪比－ＦＦＴ增益－１．７６）／６．０２。
２．高速实时数据存储：ＭＥＭ
在高速实时数据存储中，值得注意的两个问题是ＥＣＬ存储和同步存储。
（１）高速实时ＥＣＬ存储
ＥＣＬ存储的速度可以达到３．５ｎｓ～５ｎｓ，因此速度极高；但是其容量通常较小，通用芯片的容量一般在１Ｋ×４－ｂｉｔ～２Ｋ×９－ｂｉｔ之间。其特点是高速度、小容量、大功耗，因此主要应用于高速数据缓冲的场合。
（２）同步存储
同步存储器的特点是存取操作用同步时钟控制，因此读写速度快于通常的异步存储；在高速实时信号处理的场合，异步存储器可以采用相应的同步存储器代替，其替换方法是：
（ａ）静态存储器（ＳＲＡＭ）－＞同步静态存储器（ＳＳＲＡＭ）；同步簇发静态存储器（ＳＢＳＲＡＭ）；
（ｂ）动态存储器（ＤＲＡＭ）－＞同步动态存储器（ＳＤＲＡＭ）；
（ｃ）视频存储器（ＶＲＡＭ）－＞同步图像存储器（ＳＧＲＡＭ）；
（ｄ）先进先出寄存器（ＦＩＦＯ）－＞同步先进先出寄存器（ＳＦＩＦＯ）。
３．高速实时周边器件
高速实时周边器件目前也在发生巨大的变化，传统的７４ＬＳ系列芯片已不能满足系统要求。以下是多种逻辑器件的生命力、发展趋势和性能比较。 （１）生命力
传统的ＴＴＬ、ＬＳ器件的生命力已经基本上消亡了；目前处于生命成熟期的器件是ＡＬＳ、Ｆ、ＨＣ等系列；正在成长的器件系列是ＡＢＴ、ＬＶＴ等。因此，中小规模集成电路的选型也要跟上时代的潮流。
（２）发展趋势
中小规模器件的发展趋势。例如，ＴＴＬ器件的低噪声、低功耗发展是ＡＨＣ系列，３．３Ｖ版本是ＬＶＣ、ＬＶ系列，等等。
４．高速实时电路集成
高速实时电路集成主要是通过电路的二次集成，减小系统体积、功耗，提高性能／价格比、可靠性、保密性。目前主要的集成方法包括ＥＰＬＤ、ＦＰＧＡ、以及ＡＳＩＣ等等。
（１）ＥＰＬＤ／ＦＰＧＡ技术：
当前ＥＰＬＤ／ＦＰＧＡ技术的发展特点是：
（ａ）集成密度不断提高：已经可以达到２５万门集成，预计年底可达１００万门；
（ｂ）功能愈加复杂：已经从单纯的逻辑控制发展到数据存储、信号处理； （ｃ）设计输入方式灵活：可用图形输入、或硬件描述语言；
（ｄ）可进行系统仿真，并可反复编程。
因此采用ＥＰＬＤ／ＦＰＧＡ技术可以大大减小系统体积、降低系统成本、缩短设计周期、减小设计风险、提高系统性能。
（２）ＡＳＩＣ技术
通常电子设计的发展可以粗略地划分为以下三个阶段：
（ａ）用芯片设计硬件系统；
（ｂ）以ｕＰ为核心的软件编程设计；
（ｃ）ＡＳＩＣ设计，其最终的成果是芯片上的系统（Ｓｙｓｔｅｍｏｎａｃｈｉｐ）。
ＡＳＩＣ的主要优点是：
（ａ）适应用户特定的功能要求，效率最高；
（ｂ）体积小；保密性好。
但是在样机阶段，我们认为还是应该采用ＥＰＬＤ／ＦＰＧＡ技术，以减小开发风险；待技术成熟后，可用ＡＳＩＣ技术进行最优的系统实现。
５．高速实时信号生成
目前高速实时信号生成的热点问题是直接数字信号生成（ＤＤＳ），其基本结构可以分为相位累加型ＤＤＳ和数据存储型ＤＤＳ。
（１）数据存储型ＤＤＳ
这种ＤＤＳ芯片把要产生的信号波形存储于数据存储器，之后以一定的时钟速率将数据读出后送ＤＡＣ芯片，经低通滤波产生所需的信号波形。其最大的优点是信号产生灵活，可以产生任意波形。问题是波形时间长度受存储量限制。
（２）相位累加型ＤＤＳ
这种ＤＤＳ芯片采用相位累加器和正弦查找表的方法，可以通过数字控制生成正弦信号、线性调频信号、相位编码信号等多种信号形式，信号时间长度不受限制，因此是目前ＤＤＳ芯片中的常用类型。其主要问题是只能产生某些特定类型的信号，不能产生任意要求的信号波形。
（３）ＤＤＳ主要性能指标
描述ＤＤＳ的主要性能指标包括：
（ａ）时钟频率；
（ｂ）输出频率范围：一般为时钟频率的４０％；
（ｃ）频率分辨率：取决于相位累加器位数、时钟频率；
（ｄ）输出杂散：来源于相位截断、幅度量化、ＤＡＣ非线性；
（ｅ）输出相位噪声：来源于时钟不稳、相位截断、幅度量化、ＤＡＣ非线性等等。
（４）ＤＤＳ主要优缺点分析
ＤＤＳ主要优点包括：
（ａ）频率分辨率极高：取决于相位累加器位数、时钟频率；
（ｂ）输出相对带宽大：０～时钟频率的４０％；
（ｃ）频率转换时间极短：可达ｎｓ量级；
（ｄ）频率捷变的相位连续性；
（ｅ）任意波形输出能力；
（ｆ）可实现数字调制性能。
ＤＤＳ主要缺点是：
（ａ）工作频带限制：最高１ＧＨｚ左右；
（ｂ）相位噪声大、杂散抑制差：来源于时钟不稳、相位截断、幅度量化、ＤＡＣ非线性等等。
（５）ＤＤＳ当前水平及应用
（ａ）ＤＤＳ当前水平
（ｂ）ＤＤＳ应用：通信、雷达、ＧＰＳ（全球定位系统）、蜂窝基站、图像处理、ＨＤＴＶ等等。
６．高速实时ＤＳＰ与并行体系结构
当前，高速实时数字信号处理（ＤＳＰ）技术已经取得了飞速的发展；目前单片ＤＳＰ芯片的速度已经可以达到每秒１６亿次定点运算（１６００ＭＩＰｓ）。高速实时ＤＳＰ芯片的主要特点就是采用了各种并行处理技术，包括片内并行和片间并行等。其中，主要的并行ＤＳＰ芯片包括美国ＴＩ公司的ＴＭＳ３２０Ｃ８ｘ和ＴＭＳ３２０Ｃ６ｘ，以及美国ＡＤ公司的ＡＤＳＰ２１０６ｘ及ＡＤ１４０６ｘ等等。

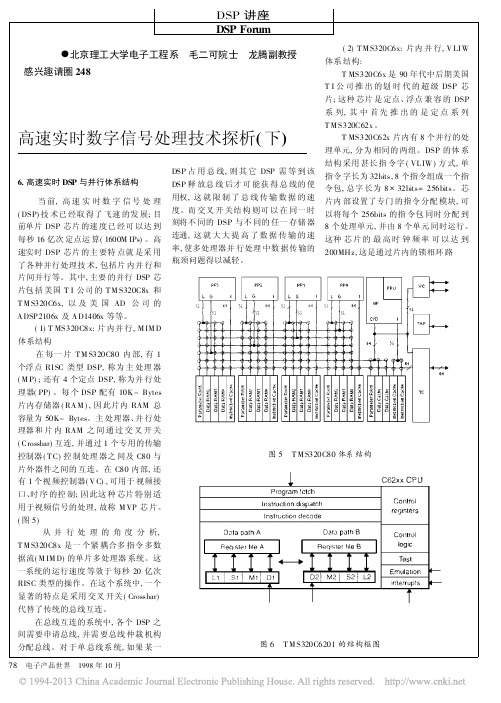

（１）ＴＭＳ３２０Ｃ８ｘ：片内并行，ＭＩＭＤ体系结构
在每一片ＴＭＳ３２０Ｃ８０内部，有１个浮点ＲＩＳＣ类型ＤＳＰ，称为主处理器（ＭＰ）；还有４个定点ＤＳＰ，称为并行处理器（ＰＰ）。每个ＤＳＰ配有１０Ｋ－Ｂｙｔｅｓ片内存储器（ＲＡＭ），因此片内ＲＡＭ总容量为５０Ｋ－Ｂｙｔｅｓ。主处理器、并行处理器和片内ＲＡＭ之间通过交叉开关（Ｃｒｏｓｓｂａｒ）互连，并通过１个专用的传输控制器（ＴＣ）控制处理器之间及Ｃ８０与片外器件之间的互连。
在Ｃ８０内部，还有１个视频控制器（ＶＣ），可用于视频接口、时序的控制；因此这种芯片特别适用于视频信号的处理，故称ＭＶＰ芯片。
从并行处理的角度分析，ＴＭＳ３２０Ｃ８ｘ是一个紧耦合多指令多数据流（ＭＩＭＤ）的单片多处理器系统。这一系统的运行速度等效于每秒２０亿次ＲＩＳＣ类型的操作。在这个系统中，一个显著的特点是采用交叉开关（Ｃｒｏｓｓｂａｒ）代替了传统的总线互连。
在总线互连的系统中，各个ＤＳＰ之间需要申请总线，并需要总线仲裁机构分配总线。对于单总线系统，如果某一ＤＳＰ占用总线，则其它ＤＳＰ需等到该ＤＳＰ释放总线后才可能获得总线的使用权，这就限制了总线传输数据的速度。而交叉开关结构则可以在同一时刻将不同的ＤＳＰ与不同的任一存储器连通，这就大大提高了数据传输的速率，使多处理器并行处理中数据传输的瓶颈问题得以减轻。
（２）ＴＭＳ３２０Ｃ６ｘ：片内并行，ＶＬＩＷ体系结构：
ＴＭＳ３２０Ｃ６ｘ是９０年代中后期美国ＴＩ公司推出的划时代的超级ＤＳＰ芯片；这种芯片是定点、浮点兼容的ＤＳＰ系列，其中首先推出的是定点系列ＴＭＳ３２０Ｃ６２ｘ。
ＴＭＳ３２０Ｃ６２ｘ片内有８个并行的处理单元，分为相同的两组。ＤＳＰ的体系结构采用甚长指令字（ＶＬＩＷ）方式，单指令字长为３２ｂｉｔｓ，８个指令组成一个指令包，总字长为８×３２ｂｉｔｓ＝２５６ｂｉｔｓ。芯片内部设置了专门的指令分配模
块，可以将每个２５６ｂｉｔｓ的指令包同时分配到８个处理单元，并由８个单元同时运行。这种芯片的最高时钟频率可以达到２００ＭＨｚ，这是通过片内的锁相环路（ＰＬＬ）将５０ＭＨｚ的输入时钟４倍频获得的，因此这种芯片的指令周期为５ｎｓ。当芯片内部８个处理单元同时运行时，其最大处理能力可以达到１６００ＭＩＰｓ，即１６亿次定点运算／秒。
从并行处理的角度分析，ＴＭＳ３２０Ｃ６２ｘ的主要特点是采用了ＶＬＩＷ的体系结构。在ＶＬＩＷ处理机中，多个功能单元是并发工作的；所有的功能单元共享使用公用大型寄存器堆。由功能单元同时执行的各种操作是由ＶＬＩＷ的长指令来同步的，它把长指令中不同字段的操作码分送给不同的功能单元；这种代码压缩是由编译器完成的，编译器可以利用精心设计过的启发式方法或运行时统计方法来预测转移结果。在ＴＭＳ３２０Ｃ６２ｘ中，８个功能单元共享使用３２个３２ｂｉｔｓ通用寄存器堆。为保证代码压缩、分配的效率，ＴＩ公司还推出了世界上第一个汇编语言级编译器；这个编译器的编译效果会大大影响Ｃ６２ｘ的运行效率。
ＶＬＩＷ处理机的另一个特点是指令获取、指令分配、指令执行、数据存储等阶段需要进行多级流水，而且不同指令执行的流水延迟时间也不相等；因此各种指令的安排要尽量不破坏指令流水的执行，否则处理机运行的效率也会大大降低。
（３）ＡＤＳＰ２１０６ｘ：片间并行，多种体系结构
ＡＤＳＰ２１０６ｘ是美国ＡＤ公司推出的可并行扩展的超级哈佛指令计算机（ＳＨＡＲＣ）。这种芯片片内有四套独立的总线，可完成双向数据存取、指令存取、非指令性Ｉ／Ｏ，因此与一般哈佛结构计算机相比被称为ＳＨＡＲＣ。
这种芯片的主要型号包括ＡＤＳＰ２１０６０、ＡＤＳＰ２１０６１、ＡＤＳＰ２１０６２等，其主要特点是在一个ＡＤＳＰ２１０２０的浮点ＤＳＰ核心基础上集成了片内大容量双口ＲＡＭ和并行处理接口，因此是一个可并行扩展的ＳＨＡＲＣ结构。
ＡＤＳＰ２１０６ｘ的最大特点就是支持多ＤＳＰ系统，可以方便地构成各种体系结构的多ＤＳＰ系统。ＡＤＳＰ２１０６ｘ对多ＤＳＰ处理的支持包括６个连接口（ＬｉｎｋＰｏｒｔ）；大容量片内存储器和ＤＭＡ传输；统一分配的片内存储器地址；与宿主机接口；分布式总线仲裁逻辑等。其中，ＡＤＳＰ２１０６ｘ的连接口是其对多ＤＳＰ处理的主要支持手段之一；其６个连接口可实现６片ＤＳＰ并行互连而无需附加器件。因此，采用多片ＡＤＳＰ２１０６ｘ可方便地构成多片并行的处理系统，包括共享存储器并行处理系统、数据流并行处理系统、集束并行处理系统、单指令多数据流（ＳＩＭＤ）并行处理系统等等。
这里，ＡＤＳＰ２１０６ｘ并行处理的典型应用是ＡＤ１４０６０，它是把４片ＡＤＳＰ２１０６ｘ以集束多处理模式、采用ＭＣＭ工艺集成于一个芯片模块之中，因此这种芯片模块的处理能力是单片ＡＤＳＰ２１０６ｘ的４倍，即峰值处理能力４８０ＭＦＬＯＰｓ、持续处理能力３２０ＭＦＬＯＰｓ。
７．高速实时总线技术
高速实时信号处理常用总线包括ＰＣＩ总线、ＶＭＥ总线等。目前，基于这两种标准总线的ＤＳＰ板卡是ＤＳＰ板卡的主要类型。
（１）ＰＣＩ总线分析
在传送速率较高的几种总线中，ＮｕＢｕｓ是Ａｐｐｌｅ公司定义的总线，仅有ＴＩ和Ａｐｐｌｅ公司支持和使用。ＭＣＡ（微通道）是ＩＢＭ定义的总线，不具有开放性。ＶＥＳＡ与ＰＣＩ是开放的局部总线，传送速率最高，获得了广泛的支持。ＶＥＳＡ是４８６微机的主流总线，但在Ｐｅｎｔｉｕｍ及以后更高级的微机系统中已被淘汰。替代ＶＥＳＡ成为微机系统主流的是ＰＣＩ总线。与ＶＥＳＡ相比，ＰＣＩ总线具有更好的开放性和性能。ＰＣＩ２．１版本主要特性是：独立于处理器；支持多达２５６个ＰＣＩ总线；每个ＰＣＩ总线支持多达２５６个功能器件；低功耗；突发模式读写；支持峰值为１３２ＭＢ／ｓ、２６４ＭＢ／ｓ、５２８ＭＢ／ｓ的读写传输速率；并行总线操作；支持主控总线、ＰＣＩ总线和扩展总线的并行操作；支持完全总线主控；软件透明；隐藏的总线仲裁；管脚数少等等。
ＰＣＩ总线接口设计可以采用专用ＰＣＩ接口芯片，也可以采用ＥＰＬＤ／ＦＰＧＡ自主设计。
（２）ＶＭＥ总线分析
ＶＭＥ为英文ＶｅｒｓａｂｕｓＭｏｄｕｌａｒＥｕｒｏｃａｒｄ的缩写，中译文为Ｖｅｒｓａ总线模块欧式卡。ＶＭＥ总线是一种开放式系统结构，它主要是为微型计算机系统制定的，其实是由Ｍｏｔｏｒｏｌａ公司制定的Ｖｅｒｓａｂｕｓ（逻辑、电气特性）和欧洲的Ｅｕｒｏｃａｒｄ标准（机械特性）构成的。
Ｖｅｒｓａｂｕｓ总线是Ｍｏｔｏｒｏｌａ公司于１９７９年针对其６８０００微处理器定义的，因此ＶＭＥ总线接口在电气和逻辑上类似于６８０００微处理器。不过它只作概括性的规定，并不涉及或规定任何特定的微处理器。自１９８１年１０月Ｍｏｔｏｒｏｌａ，Ｍｏｓｔｅｋ和Ｓｉｇｎｅｔｉｃｓ公布第一版本Ａ以来，几经修改和完善，于１９８７年ＶＭＥ获ＡＮＳＩ（美国国家标准局）／ＩＥＥＥ的认可，并正式宣布其为微处理器标准。
ＶＭＥ总线的开放性及其优良的机械特性，赢得了广泛市场。众多厂商开发出了用于工业控制、远程通讯和仪器仪表等领域的成千上万种ＶＭＥ总线插件产品。ＶＭＥ总线支持多处理器系统，地址总线３２位，数据总线３２位（最高６４位）；能处理７级中断，具有总线仲裁能力。ＶＭＥ数据传输总线为高速异步并行的，理论上数据传输速率可达４０Ｍｂｙｔｅｓ／ｓ；实际为２０Ｍｂｙｔｅｓ／ｓ左右。ＶＭＥ规范允许最多可容纳２１块插件。
ＶＭＥ总线插件分为：Ａ型１００×１６０ｍｍ（单高）；Ｂ型２３３×１６０ｍｍ（双高）。 Ａ型的９６根引脚连接器称Ｐ１连接器，Ｐ１由３列３２根引脚构成。
Ｂ型带有一个Ｐ１和Ｐ２连接器，Ｐ２的引脚和外形与Ｐ１相同。
主要总线分布如下：
（ａ）Ｐ１：２４位地址线Ａ１～Ａ２３；１６位数据线Ｄ００～Ｄ１５；地址修改码ＡＭ０～ＡＭ５；握手、仲裁、中断和电源（＋５、１２ｖ）等信号。
（ｂ）Ｐ２：地址线Ａ２４～Ａ３１；数据线Ｄ１６～Ｄ３１等等。
８．高速实时系统设计：ＥＤＡ软件
高速实时系统设计的主要软件是电子设计自动化（ＥＤＡ）软件；对具体的电路实现来说，ＥＤＡ软件通常包括ＰＣＢ设计、ＥＰＬＤ／ＦＰＧＡ设计、以及ＡＳＩＣ设计等等。
（１）ＰＣＢ设计
在ＰＣＢ领域，ＥＤＡ软件的强大功能主要包括强大的设计与编辑功能、丰富的库资源、高效的数字与模拟仿真、信号完整性分析、板级互连时序验证等。ＰＣＢ行业的主要厂商有Ｃａｄｅｎｃｅ、ＭｅｎｔｏｒＧｒａｐｈｉｃｓ、ＰＡＤｓ、Ｖｉｅｗｌｏｇｉｃ、Ｚｕｋｅｎ等等。
一般而言，ＥＤＡ中的ＰＣＢ设计产品主要包括以下内容：
（ａ）设计输入工具，主要特点是：具有模拟和混合信号设计能力；有丰富的设计功能：符号库、电特性、热特性等等；采用Ｔｏｐ－Ｄｏｗｎ设计模式，使电路表述更清晰；有自由传送数据功能，可在原理图做功能仿真；可加入布图信息，便于ＰＣＢ布局。
（ｂ）模拟、数字仿真工具，主要特点是：可进行原理图仿真，显示模拟、数字波形；可根据布线延迟反标后进行时序仿真，实现信号系统排错；可进行模拟信号分析，如傅立叶变换、协方差、卷积等等。
（ｃ）热分析工具，主要特点是：从电路板数据库自动生成完整的热模型；热分析被移至电路板设计早期，可增强ＰＣＢ设计的一次成功性。
（ｄ）布线工具，主要特点是：有交互式自动布局布线工具；支持物理约束的设计方法；可完成从单面ＰＣＢ到ＭＣＭ的设计。
（ｅ）布图工艺，主要特点是：有符合加工工艺的布图建议；支持工业界最广泛的底层技术（标准格式）；有ＣＡＭ输出工具，从光绘、版图到数控机床加工中心，可直接生产试验电路板。
（ｆ）时延分析，主要特点是：有高层次、总线功能时延描述；可生成标准时延文件，供电气规则驱动布线。
因此可以看出，ＥＤＡ中的ＰＣＢ工具是一个包括了多功能设计输入、模拟数字仿真、热分析、自动布线、自动布图、时延分析、电气规则驱动布线等多种强大功能的系统软件，是高速实时电路设计的保障条件。
采用ＥＤＡ的ＰＣＢ工具的设计流程是：
以ＴｏｐＤｏｗｎ方式建元件库、绘制系统原理图
建几何封装库及元件与封装映射关系
准备ＰＣＢ版图设计数据，生成网络表
拓扑规则设置、阻抗计算、规则驱动的布局布线信号分析：ＴＬＣ传输线分析、ＸＴＫ串扰分析
验证高速器件的板极时延、按电气要求驱动的布线调整、基于ＩＢＩＳ模型的信号完整性分析
生成Ｇｅｒｂｅｒ格式光绘数据文件、送制板厂家加工
（２）ＥＰＬＤ／ＦＰＧＡ／ＡＳＩＣ设计
ＥＰＬＤ／ＦＰＧＡ／ＡＳＩＣ设计可以采用单一芯片实现整个数字信号处理系统，即＂片上系统＂；其中ＥＰＬＤ／ＦＰＧＡ又有可多次编程，反复擦写的功能，因此在样机阶段有独到的优势。其大致的设计流程是：
设计输入：原理图、硬件描述语言（ＶＨＤＬ、Ｖｅｒｉｌｏｇ等）、状态机、布尔函数等；一般应采用层次化设计逻辑综合，产生网表文件ＸＮＦ或ＥＤＩＦ功能仿真逻辑分割及映射
布局、布线
延时信息反标、时序仿真
产生配置文件
总之，ＥＤＡ的ＰＣＢ技术追求的是在系统设计阶段排除一切可能导致系统失效的因素，从而保证整个系统设计生产调试一次通过成功（ＦｉｒｓｔＰａｓｓＳｕｃｃｅｓｓ）。而其中的ＥＰＬＤ／ＦＰＧＡ／ＡＳＩＣ设计又有减小系统体积、功耗，在单片上集成整个系统的可能，因此是高速实时数字信号处理系统设计的重要保证。
