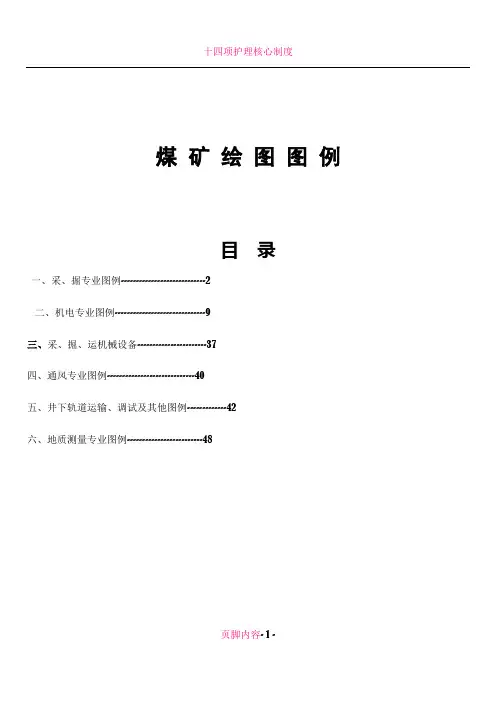

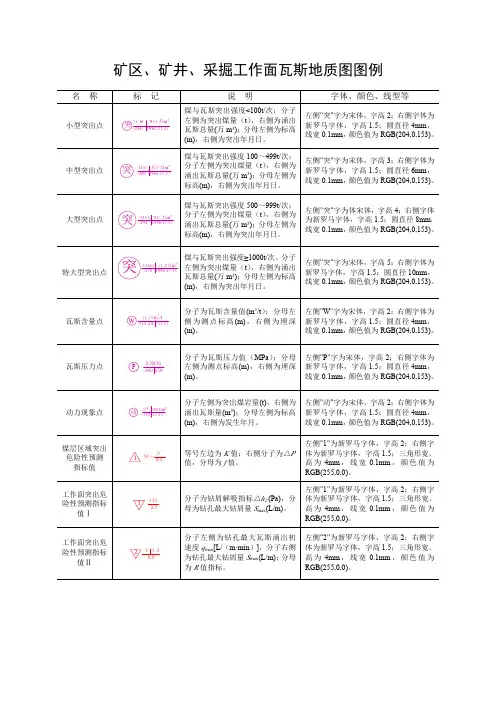

煤矿绘图图例
目录
一、采、掘专业图例----------------------------2
二、机电专业图例------------------------------9
三、采、掘、运机械设备-----------------------37
四、通风专业图例-----------------------------40
五、井下轨道运输、调试及其他图例-------------42
六、地质测量专业图例-------------------------48
一、采煤、掘进专业图例
a b +100 -100
51 井田境界线线宽为1.2mm
52 采区边界线线宽为1.2mm
53 可采边界线线宽为0.25mm
54 煤柱边界线线宽为0.30mm,注明煤柱名称，批准机关及文号
55 煤层为零
点边界
线宽为0.15mm
56 煤层等高线a、探明，实线，线宽为
0.15mm；b、推断，虚线，线长为6mm，间格距离为1mm，线宽为0.15mm；。
57 平衡表内
储量块段
25-111b
2.45m15°
394000m2
上部：块段号和级别；
中左：煤层真厚度；
中右：煤层平均倾角；
下部：块段水平面积
58 平衡表外
储量块段
25-111b
2.45m15°
394000m2
上部：块段号和级别；
中左：煤层真厚度；
中右：煤层平均倾角；
下部：块段水平面积
59 水泵圆内填写功率特征
60 注水泵圆内填写功率特征
61 泥浆泵圆内填写功率特征
说明：第1-20项为采掘循环图表所用符号。
二、采、掘、运机械设备
三、通风专业图例
三、井下轨道、运输调度及其他
四、地质测量专业图例
煤炭矿井制图标准 (GB50593-2010) 说明 能源科学与工程学院采矿工程系 2015年4月
本标准用词说明 1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下： 1）表示很严格，非这样做不可的： 正面词采用“必须”，反面词采用“严禁”； 2）表示严格，在正常情况下均应这样做的： 正面词采用“应”，反面词采用“不应”或“不得”； 3）表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”，反面词采用“不宜”； 4）表示有选择，在一定条件下可以这样做的用词，采用“可”。 2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。 制订说明 《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。 为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录 1 总则 (4) 2 基本规定 (4) 2.1 图纸幅面 (4) 2.2 图框格式 (5) 2.3 标题栏 (5) 2.4 会签栏 (6) 2.5 比例 (6) 2.6 量的符号与计量单位 (8) 2.7 图线 (8) 2.8 字体 (9) 2.9 其他要求 (10) 3 图例 (10) 3.1 一般规定 (10) 3.2 边界线 (10) 3.3 地质图例 (11) 3.4 剖切线 (12) 3.5 井筒 (12) 3.6 巷道 (13) 3.7 采、掘、运机械设备 (14) 3.8 井下通风、排水机械设备 (16) 3.10 井下轨道、运输调度及其他 (19) 4 视图画法 (20) 4.1 图线画法 (20) 4.2 剖面（或断面）符号 (21) 4.3 尺寸标注 (21) 4.4 直角坐标、高程及井筒方位角的标注 (24) 4.5 立体系统图 (29) 4.6 编号、代号及文字说明标注 (30)
机械制图基本知识 一.零件图的作用与内容 1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图1所示 图1 INT7 2”的零件图 （1）标题栏 位于图中的右下角，标题栏一般填写零件名称、 标题栏 技术要求
材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。 （2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。 （3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二、视图 基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是:
前视图（主视图）、左视图、右视图、顶视图、底视图及后视 图。 三、全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图
半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。 四、尺寸及其标注
1、尺寸的定义：以特定单位表示线性尺寸值的数值 2、尺寸的分类： 1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 2）实际尺寸通过测量获得的尺寸。 3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值 ；其中Φ20为基本尺寸，0.81为公差。0.5为上偏差，-0.31例如：Φ200.5 -0.31 为下偏差。20.5和19.69分别为最大最小极限尺寸。 6）零线 在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 7)标准公差 极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20个公差等级。 公差分为CT 、IT、JT 3个系列标准。CT系列为铸造公差标准，IT是ISO 国际尺寸公差，JT为中国机械部尺寸公差
新版煤矿制图标准 本标准用词说明 1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下： 1）表示很严格，非这样做不可的： 正面词采用“必须”，反面词采用“严禁”； 2）表示严格，在正常情况下均应这样做的： 正面词采用“应”，反面词采用“不应”或“不得”； 3）表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”，反面词采用“不宜”； 4）表示有选择，在一定条件下可以这样做的用词，采用“可”。 2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。 制订说明 《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。 为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。 目录 1 总则 (2) 2 基本规定 (3) 图纸幅面 (3) 图框格式 (4) 标题栏 (4)
会签栏 (5) 比例 (5) 量的符号与计量单位 (7) 图线 (7) 字体 (8) 其他要求 (9) 3 图例 (9) 一般规定 (9) 边界线 (10) 地质图例 (10) 剖切线 (12) 井筒 (12) 巷道 (13) 采、掘、运机械设备 (13) 井下通风、排水机械设备 (16) 井下轨道、运输调度及其他 (19) 4 视图画法 (21) 图线画法 (21) 剖面（或断面）符号 (21) 尺寸标注 (22) 直角坐标、高程及井筒方位角的标注 (24) 立体系统图 (29) 编号、代号及文字说明标注 (30) 1 总则 为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。 本标准适用于煤矿矿井各阶段采矿专业工程制图。 煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合国家现行有关标准的规定。
机械制图与识图基础 一个模具是由若干个零部件组装而成，设计者根据冲压产品的不同，设计不同的模具。设计者是以图样来表达其设计思想的，模具结构中每一个零部件，设计者都将会以图样的形式（标准件常用编码表示）表达出来，即“以图示物”。作为模具修理工、改制工，在进行模具修理、变更和零部件及治具加工等工作时，图纸是作业的必要依据。因此，我们必须学会看懂各种常用的机械图样，正确理解设计要求，才能按照图纸加工出合格的模具零部件，确保修模质量，提高修模效率。 一、投影与视图 工程上常用的机械图样，都是以视图来表达机械零件和部件的结构形状。要看懂图样首先要知道图样上的视图是根据什么原理和方法画出来的。掌握这些原理，了解视图的形成及画法是看懂机械图的基础。 1、投影的概念 投影概念是从日常生活中抽象出来的，太阳或灯光照射物体所得到的影子都可以看作是物体在平面上的投影。这些投影现象经科学总结，形成了用来绘制工程图样的投影方法。工程上常用的投影方法有两种： 中心投影法：特点是所有的投影线均交于一点。 平行投影法：特点是所有的投影线均互相平行。 在平行投影法中，投影线垂直于投影面的投影称为正投影。由于它能正确表达物体的真实形状和大小，作图方便，故机械图样都是采用正投影法绘制的。 2、正投影的投影特性 物体的形状各有不同，但其表面都是以直线和平面围成。物体的投影就是这些线、面投影的组合。所以研究物体的正投影特性，只要研究直线和平面的投影特性即可。根据直线和平面相对于投影面的位置不同（平行、垂直、倾斜），其投影特性各有不同。 ⑴直线的投影特性： 直线平行于投影面，投影等于实际长度； 直线垂直于投影面，投影积聚于一点； 直线倾斜于投影面，投影小于实际长度； ⑵平面的投影特性： 平面平行于投影面，投影成实际形状； 平面垂直于投影面，投影积聚于一线； 平面倾斜于投影面，投影为小于实际形状的类似形； 3、三视图的形成 在机械制图中，物体的正投影称为视图。由于物体在一个投影面上只能得到一个方向的视图，而一个视图不能唯一确定物体的空间形状，所以必须增加投影面，从物体的几个方向进行投影。一般较简单的物体，用三视图来表达物体的形状。三视图的形成过程是：
世界大学城 帮助 煤矿CAD矿图编制标准说明 第一章矿图技术管理及制图技术 第一节矿图技术管理的一般规定 矿图的基本要求 1、煤矿地质测量图(以下简称矿图)的技术管理必须符合《煤矿地质测量图技术管理规定》，矿图绘制的内容、精度以及绘制的方法、标准，必须符合煤矿地质、测量的有关规程及《煤矿地质测量图例》的规定。规程上没有明确要求的，可按本规定的要求进行执行。 2、绘图工作必须在各级总工程师和地测负责人的领导下进行。各级领导应重视绘图工作，配齐(足)绘图人员，设置设施齐全的专门绘图室，以保证绘图质量和绘图效率。 3、绘图工作应由经过专门培训的、具备一定专业知识的人员担任。绘图员要认真学习业务，掌握有关技术标准，严格按规范作业。 4、图纸的幅面尺寸执行GB/T14689—93技术制图图纸幅面规定，地质测量坐标格网一律采用100×100mm。
5、采掘工程平面图必须按自然分层绘制。厚煤层，采用人工分层开采的矿井，在一张图上不得超过三个人工分层，并分别用不同符号或颜色区分。 6、矿图原则上以自然井口（采区）划分图幅，但较大采区也可分幅绘制。矿图的图幅和格网线方向可根据各矿井的具体情况确定，但应符合下列要求：1.便于长期保存；2.便于绘制和使用；3.同一矿井矿图的图幅应尽量一致。 7、矿图绘制要达到以下要求：1.尽可能采用数据的计算机处理和机助制图；2.绘制的线条均匀、圆滑，接头吻合，点线、虚线间隔大小一致，平行线间距相等。3.各种文字、数字注记规范。字隔，字向符合要求。注记必须使用规范的简化汉字，不准用繁体字、自选字和别字；4.颜色标准，着色均匀；5.内容齐全、完整，几何关系正确。 8、标准图幅的图纸均按210×297mm(即A4)规格，自由分幅非标准图幅的图纸可统一规格折叠。所有图纸应将图签露在外面，以手风琴式折叠，装入图袋。每套图以矿井为单位，并附有目录表。 第二节生产矿井必备的基本矿图和专用矿图 一、生产矿井必备的基本矿图 1、井田区域地形图，比例尺1：1000～1：5000。 2、工业广场平面图，比例尺1：500～1：1000。 3、采掘工程平面图，比例尺1：1000～1：2000。
2013年春机械制图期末复习试卷 （满分100分，90分钟完卷,适用于12秋机加、电气、数控专业班级） 、填空 1、零件图是表达（）的图样。 2、识读零件图的一般步骤有：（）、（）、（）、（）。 3、根据零件的结构特点可将其分为四类：（）、（）、（）、（）。 4、读零件图的目的是根据零件图想象零件的（），了解零件的（）和（）。 5、零件图的基本内容包括：（）、（）、（）。 6、轴类零件包括( ) 、( ) 、( ) 、( )等. 7、箱类零件包括各种( ) 、( ) 、( )和( )等. 8、选择零件图的主视图考虑的原则一是( ) 二是( )三是（）． 9、零件图主视图的选择中在确定零件的安放位置时，所依据的原则分别是（）原则， （）原则。 10、一组完整的零件图包括（），（），（） 11、组成机器或部件的最基本的机件称为（）。 12、表示一个零件的工程图样称为（）。 13、零件图尺寸标注的基本要求是正确、完整（）、（）。 14、尺寸标注常用的符号和缩写词球体的直径为S?，球体半径为（）450倒角用（） 表示？ 15、零件图上合理标注尺寸的原则： 1）零件上的（）必须直接注出。2）避免出现（）。3）标注尺寸要便于加工与（）。 16、零件图的主视图的选择原则一般应按照加工位置原则和（）位置原则进行选择。 17、标注零件尺寸时，同一方向尺寸基准可能有几个，其中决定零件主要尺寸的基准称 （），为加工和测量方便而附加的基准称为辅助基准。 二、选择 1、组成机器或部件的最基本的机件，称为（） A、零件 B、部件 C、机器 2、零件的制造和检验都是根据（）上的要求来进行的。 A、零件图 B、装配图 C、总装图 3、一张完整的零件图应包括以下内容：一组视图、（）、技术要求、标题栏。 A、必要尺寸 B、全部尺寸 C、重要尺寸 4、零件图的尺寸标准，除要满足前面讲述的正确、完整、清晰的要求外，还应使尺寸标注 （） A、合理 B、齐全 C、清楚 5、当零件结构比较复杂时，同一方向上尺寸基准可能有几个、其中决定零件主要尺寸的基 准称为（）基准。 A、主要 B、辅助 C、设计 6、在进行尺寸标注时，是否可以标注成封闭尺寸链（）。 A、可以 B、避免 C、不一定 7、在进行尺寸标注时，常常使用一些符号和缩写词，下列表示45度倒角的是（） A、 A B 、B C、 C 8、在进行尺寸标注时，常常使用一些符号和缩写词，下列表示均布缩写词是（） A 、EQS B、 QSE C 、SQE 9、在表面粗糙度符号中，Ra值等于（） A、 3.2mm B、 32mm C、 10、表示产品及其组成部分的连接，装配关系的图样称为（） A、零件图 B、装配图 C、基础图 11、一张完整的装配图主要包括以下四个方面的内容：一组图形、（）、技术要求、标题 栏、明细栏。 A、全部尺寸 B、必要尺寸 C、一个尺寸 12、零件图上所采用图样画法（如视图、剖视断面等）在表达装配件时是否同样适用（） Ａ、适用Ｂ、不适用Ｃ、不一定 13、在装配图的规定画法中。同一零件在各视图上的剖面线方向和间隔必须（） A、一致 B、不一致 C、可一致可不一致 14、在装配图的规定画法中， 凡是相接触、相配合的表面，不论其间隔多大都必须画成（） 条线。 A、一条 B、两条 C、三条 15、在装配图的规定画法中。对部件中某些零件的范围和极限位置可用（）线画出其轮廓。 A、细点画线 B、双点画线 C、虚线
中职机电专业技能高考《机械制图》题库 1. 投影基础 1.1.1.1投影面垂线中，正垂线在V面上的投影积聚为一点。( )(容易) 1.1.1.2空间两直线平行，各投影面上的投影都相互平行。( ) (容易) 1.1.1.3空间两直线垂直，各投影面上的投影都相互垂直。( ) (中等难度) 1.1.1.4空间直线的位置关系有平行、相交、垂直三种。( )(中等难度) 1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。( )(容易) 1.1.1.6组合体的组合形式，一般分为叠加、相切、相贯和切割等。( )(中等难度) 1.1.3.1选择正确的左视图。正确答案是( )。(中等难度) A. a B. b C. c D. d 1.1.3.2在下列四种说法中，选择一种正确的答案。正确答案是( )。(中等难度) A. A上B下，C右D 左 B. A左B右，C上 D 下 C. A前B后，C左D右 D. A左B右，C后D前 1.1.3.3选择正确的俯视图。正确答案是（）。(中等难度)
A. a B. b C. c D. d 1.1.3.4选择正确的左视图。正确答案是（）。(中等难度) A. a B. b C. c D. d 1.1.3.5在下列四种说法中，选择一种正确的答案。正确答案是（）。(较难) A. A上B下，C前D后 B. A前B后，C上D下 C. A后B前，C下D上 D. A左B右，C上D下 1.1.3.6选择正确的左视图。（） (中等难度)
A. a B. b C. c D. d 1.1.3.7选择正确的左视图。（）(中等难度) A. a B. b C. c D. d 1.1.3.8在下列四种说法中，选择一种正确的答案。（）(较难) A. A上B下，C前D后 B. A下B上，C左 D右 C. A前C后，B上D下 D. A前B下，C右D左 1.1.3.9绘制正等轴测图，三个轴测轴的夹角为（）。(容易) A. 90° B. 120° C. 135° D. 60° 1.1.3.10已知带有圆孔的球体的四组投影，正确的一组是（）。(中等难度)
煤矿矿井供电系统图规范标准 第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。 第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。 第三章矿井供电系统图分为四种： 1、矿井供电系统总图：图中设备包括井上下6kV 及以上变配电设备。 2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。 3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3 台以上电气设备的地点的高低压电气设备。 4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。 第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。 1. 图例 1）地面变电站供电系统按开关柜主接线方式绘制。 2 ）井上设备、设施图形符号执行GB/T4728-2000 标准。 3 ）井下设备、设施图形符号执行MT/T570-1996 标准（见 附件一）。 上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。 2. 标准图幅（单位伽）
表中B、L—图纸幅面的宽、长。 e图纸不留装订边时，图纸幅面与图框的间距。 c、a图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。 ⑴尽量采用标准图幅，优先选用横幅。 ⑵必要时可分幅成图，形成图册。图册推荐选用A3图幅标 准。 3 .标题栏 标题栏位于图纸右下角。标题栏内容包括：名称（图纸名称及单位名称如XX公司XX矿井，该处须加盖单位公章）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签 字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。签字须由本人手写签）。根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二） 。 4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。 第五条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用A0 或A1 图幅（若供电系统复杂，可采用A0 加长图幅），各变电所供电系统图使用A2 或A3 图幅，配电点、采掘头面供电系统图使用A3 图幅。
-------------------------------------密-----------------------封-----------------------线--------------------------------- 班级___________ 考场__________ 姓名______________ 学号_________ 徐工技校2011至2012学年度第二学期 《机械制图》期终考试试题库(零件图、装配图) 一、填空题(每空1分) 第九章 零件图 1、 主视图得投影方向应该能够反映零件得 。(难度:A) 2、 与 公差简称为形位公差(难度:A) 3、 尺寸公差带就是由 与 两个要素组成。 确定公差带位置, 确定公差带大小。(难度:A) 4、 配合有 与 两种基准制。配合分成间隙配合 、 与 三类。(难度:A) 5、 允许尺寸变动得两个 称为极限尺寸。(难度:A) 6、 极限与配合在零件图上得标注,其中一种形式就是在孔或轴得基本尺寸后面注出基本偏差代号与公差等级,这种形式用于 得零件图上。第二种形式就是在孔或轴得基本尺寸后面,注出偏差值,这种形式用于 得零件图上。第三种就是在孔或轴得基本尺寸后面,既注出基本偏差代号与公差等级,又同时注出上、下偏差数值,这种形式用于 得零件图上。(难度:B) 7、 形位公差得框格用 线绘制,分成 格或多格 。(难度:A) 8、 按作用不同,可将基准分为 基准与 基准。(难度:A)9、 基孔制得孔(基准孔)得基本偏差代号用 符号表示,其基本偏差值为 。基轴制得轴(基准轴)得基本偏差代号用 符号表示,其基本偏差值为 。(难度:A)10、 基本偏差就是决定公差带相对零线位置得 。(难度:A) 11、 外螺纹得规定画法就是:大径用 表示;小径用 表示;终止线用 表示。(难 度:A)12、 当被连接零件之一较厚,不允许被钻成通孔时,可采用 连接。(难度:A) 13、 剖切平面通过轴与键得轴线或对称面,轴与键均按 形式画出,键得顶面与轮毂键槽得底 面有间隙,应画 条线。(难度:A)14、 Tr40×14(P7)LH-8e-L 得含义_____________________________________________(难度:B)15、 模数大,齿距 ,齿厚、齿高也随之 ,因而齿轮得承载能力 。(难 度:B)16、 螺纹得旋向有 与 两种,工程上常用 螺纹。(难度:B)17、 单个圆柱齿轮得剖视图中,当剖切平面通过齿轮得轴线时,轮齿一律按 绘制,齿根线画成 线。(难度:B)18、 普通平键有 、 与 三种结构类型。(难度:B)19、 左旋螺纹要注写 。(难度:A) 20、 普通平键得标记:键 GB/T1096 18×11×100表示b= mm,h= mm,L= mm 得A 型普通平键(A 省略不注)。(难度:B) 第十章 装配图 1、 在装配图中,当剖切平面通过某些标准产品得组合件,或该组合件已由其她图形表达清楚时,可只画出 。(难度:A) 2、 装配图中得明细栏画在装配图右下角标题栏得 方,栏内分格线为 线,左边外框线为 线。(难度:A) 3、 两个零件得接触表面,只用 条共有得轮廓线表示;非接触面画 条轮廓线。(难度:A) 4、 装配图中得 ,用来表达机器(或部件)得工作原理、装配关系与结构特点。(难度:A) 5、 在装配图中 尺寸表示机器、部件规格或性能得尺寸。(难度:A) 6、 在各视图中,同一零件得剖面线方向与间隔必须 。(难度:A) 7、 装配图中得指引线应自所指引部分得可见轮廓内引出,并在指引线末端画一 。若所指部分不便于画圆点时,可在指引线末端画 ,并指向该部分得轮廓线。(难度:A)8、 一张完整得装配图包括以下几项基本内容: 、 、 与标题栏、零件序号、明细栏。(难度:A)
2015版机械制图基本知识 一.零件图的作用及内容 1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图1所示 图1 INT7 2”的零件图 （1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向及看图的方向应 标题栏 技术要求
一致。 （2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。 （3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二、视图 基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是: 前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图 半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注 1、尺寸的定义：以特定单位表示线性尺寸值的数值 2、尺寸的分类： 1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 2）实际尺寸通过测量获得的尺寸。 3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值 ；其中Φ20为基本尺寸，0.81为公差。0.5为上偏差，-0.31例如：Φ200.5 -0.31 为下偏差。20.5和19.69分别为最大最小极限尺寸。 6）零线 在极限及配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 7)标准公差 极限及配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20个公差等级。
（最新）煤矿一通三防系统图绘制规范及图例 第一条一通三防图纸绘制总体要求 1.整体布局合理、美观，图面整洁，线条均匀光滑。 2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。 3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。 4.在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。 5.在每张图的右下角绘制图签。 6.在每张图的左下角绘制一通三防图纸图例。 7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。 8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。 9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。 10.通风系统图中，测风站数量能够反映矿井风流分配情况。 第二条矿井通风系统三种图的绘制要求及标注内容 （一）矿井通风系统平面图（××煤矿×煤层通风系统图） 1.在1：2000或1：5000采掘工程平面图上绘制。 2.图上标注内容：主扇、风流方向、局部通风机、风筒、密
闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。 3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。 4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。 5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。 （二）矿井通风立体示意图（××煤矿通风立体示意图） 1.图幅不小于零号图纸。 2.所有井巷用双线(或一粗一细)绘制。 3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。 4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。 5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用毫米实线绘制。 6.图上标注内容：和通风系统平面图一致。 7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。
-------------------------------------密-----------------------封-----------------------线--------------------------------- 班级___________ 考场__________ 姓名______________ 学号_________ 徐工技校2011至2012学年度第二学期 《机械制图》期终考试试题库（零件图、装配图） 一、填空题（每空1分） 第九章 零件图 1. 主视图的投影方向应该能够反映零件的 。（难度：A ） 2. 和 公差简称为形位公差（难度：A ） 3. 尺寸公差带是由 和 两个要素组成。 确定公差带位置， 确定公差带大小。（难度：A ） 4. 配合有 和 两种基准制。配合分成间隙配合 、 和 三类。（难度：A ） 5. 允许尺寸变动的两个 称为极限尺寸。（难度：A ） 6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于 的零件图上。第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于 的零件图上。第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于 的零件图上。（难度：B ） 7. 形位公差的框格用 线绘制，分成 格或多格 。（难度：A ） 8. 按作用不同，可将基准分为 基准和 基准。（难度：A ） 9. 基孔制的孔（基准孔）的基本偏差代号用 符号表示，其基本偏差值为 。基轴制的轴（基准轴）的基本偏差代号用 符号表示，其基本偏差值为 。（难度：A ） 10. 基本偏差是决定公差带相对零线位置的 。（难度：A ） 11. 外螺纹的规定画法是：大径用 表示；小径用 表示；终止线用 表示。（难度：A ） 12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用 连接。（难度：A ） 13. 剖切平面通过轴和键的轴线或对称面，轴和键均按 形式画出，键的顶面和轮毂键槽的底面有间隙，应画 条线。（难度：A ） 14. Tr40×14(P7)LH-8e-L 的含义_____________________________________________（难度：B ） 15. 模数大，齿距 ，齿厚、齿高也随之 ，因而齿轮的承载能力 。（难度：B ） 16. 螺纹的旋向有 和 两种，工程上常用 螺纹。（难度：B ） 17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按 绘制，齿根线画成 线。（难度：B ） 18. 普通平键有 、 和 三种结构类型。（难度：B ） 19. 左旋螺纹要注写 。（难度：A ） 20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm ，h= mm ，L= mm 的A 型普通平键（A 省略不注）。（难度：B ） 第十章 装配图 1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出 。（难度：A ） 2. 装配图中的明细栏画在装配图右下角标题栏的 方，栏内分格线为 线，左边外框线为 线。（难度：A ） 3. 两个零件的接触表面，只用 条共有的轮廓线表示；非接触面画 条轮廓线。（难度：A ） 4. 装配图中的 ，用来表达机器（或部件）的工作原理、装配关系和结构特点。（难度：A ） 5. 在装配图中 尺寸表示机器、部件规格或性能的尺寸。（难度：A ） 6. 在各视图中，同一零件的剖面线方向与间隔必须 。（难度：A ） 7. 装配图中的指引线应自所指引部分的可见轮廓内引出，并在指引线末端画一 。若所指部分不便于画圆点时，可在指引线末端画 ，并指向该部分的轮廓线。（难度：A ） 8. 一张完整的装配图包括以下几项基本内容： 、 、 和标题栏、零件序号、明细栏。（难度：A ） 9. 装配图中零件序号应自下而上，如标题栏上方位置不够时，可将明细栏顺序画在标题栏的
机械制图识图基本知识 一.零件图的作用与内容 1.零件图的作用 任何机械都是由许多零件组成的， 制造机器就必须先制造零件 零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在 外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图 1 所示 图 1 箱盖的零件图 （ 1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图 样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应 一致。 2）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定 画法和简化画法等表达方法表达。 标题栏 技术要求
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制 造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二.零件图中的技术要求 1.公差与配合公差反映的是零件的精度要求，配合反映的是零件之间相互结合的松紧关 系。 （1）尺寸公差 2）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 3）实际尺寸通过测量获得的尺寸。 4）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 5）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 6）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动
量。尺寸公差永为正值 例如：Φ20 -00.5.3 1；其中Φ20 为基本尺寸，0.81 为公差。0.5 为上偏差，-0.31 为下偏差。20.5 和19.69 分别为最大最小极限尺寸。 7）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 8）标准公差极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20 个公差等级。 公差分为CT 、IT、JT 3 个系列标准。CT 系列为铸造公差标准，IT 是ISO 国际尺寸公差，JT 为中国机械部尺寸公差 不同产品不同的公差等级。等级越高，生产技术要求越高，成本越高。例如砂型铸造公差等级一般在CT8-CT10 ，我们公司为精密铸造件，一般用国际标准CT6-CT9 。 9）基本偏差在极限与配合制中，确定公差带相对零线位置的那个极限偏差，一般为靠近零线的那个偏差，如图3 所示。国家标准中规定基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴，对孔和轴的每一个基本尺寸段规定了28 个基本偏差。
煤炭矿井制图标准 本标准用词说明 1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下： 1）表示很严格，非这样做不可的： 正面词采用“必须”，反面词采用“严禁”； 2）表示严格，在正常情况下均应这样做的： 正面词采用“应”，反面词采用“不应”或“不得”； 3）表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”，反面词采用“不宜”； 4）表示有选择，在一定条件下可以这样做的用词，采用“可”。 2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。 制订说明 《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。 为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录 1 总则 (3) 2 基本规定 (3) 2.1 图纸幅面 (3) 2.2 图框格式 (4) 2.3 标题栏 (5) 2.4 会签栏 (6) 2.5 比例 (6) 2.6 量的符号与计量单位 (7) 2.7 图线 (8) 2.8 字体 (9) 2.9 其他要求 (10) 3 图例 (10) 3.1 一般规定 (10) 3.2 边界线 (11) 3.3 地质图例 (11) 3.4 剖切线 (13) 3.5 井筒 (13) 3.6 巷道 (14) 3.7 采、掘、运机械设备 (14) 3.8 井下通风、排水机械设备 (18) 3.10 井下轨道、运输调度及其他 (20) 4 视图画法 (22) 4.1 图线画法 (22) 4.2 剖面（或断面）符号 (23) 4.3 尺寸标注 (24) 4.4 直角坐标、高程及井筒方位角的标注 (26) 4.5 立体系统图 (31) 4.6 编号、代号及文字说明标注 (32)
矿图管理实施规定 《煤矿图例》规定 新疆拜城天辰矿业有限公司（总工办）
关于印发《煤矿矿图技术管理规定》的通知 天辰总工办字[ 2013]第1 号 各煤矿： 现将《煤矿矿图技术管理规定》印发给你们，请从即日起执行。 各矿和外围施工队可根据实际需要，使用统一图例。依据本规定加强矿图技术管理工作，实现矿图标准化，更好地为煤矿生产、建设服务。 新疆拜城天辰矿业有限公司（总工办） 2013 年12月5 日
1 总贝U (41) 2 基本规定 (42) 2.1 图纸幅面 (42) 2.2 图框格式 (42) 2.3 标题栏 (42) 2.4 会签栏 (42) 2.5 比例 (42) 2.6 量的符号与计量单位 (43) 2.7 图线 (43) 2.8 字体 (43) 2.9 其他要求 (43) 3 图例 (44) 3.1 一般规定 (44) 3.2 边界线 (44) 3.3 地质图例 (44) 3.4 剖切线 (44) 3.5 井筒 (44) 3.6 巷道 (44) 3.7 采、掘、运机械设备 (44) 3.8 井下通风、排水机械设备 (45) 3.9 通风及井下安全设施 (45) 3.10 井下轨道、运输调度及其它 (45) 4 视图画法 (46) 4.1 图线画法 (46) 4.2 剖面（断面）符号 (46) 4.3 尺寸标注 (46) 4.4 直角坐标、高程及井筒方位角的标注 (46) 4.5 立体系统图 (46)
4.6 编号、代号及文字说明标注 (46)
第一章总则 第1 条根据我们公司目前煤矿的实际运营情况，生产、基建都同步在进行，为了贯彻执行国家有关的技术标准，加强矿图技术管理工作，实现矿图标准化，更好地为煤矿生产、建设服务。煤矿地质测量图（以下简称矿图）是煤矿的重要技术基础资料，是地质测量工作的主要成果之一，制定本规定确有必要性。 第2 条本规定是依据国家有关的制图技术标准以及煤矿地质、测量的各种现行实际情况制订的，是总公司所属各矿绘制矿图的技术依据。 第3 条绘图工作的主要任务 1. 汇集各种地质、测量的基础资料，编绘成各类矿图，为煤矿设计、建设、生产、安全等部门提供不同比例尺的图纸资料。 2. 将生产，建设的进度和变化情况，及时填绘在图上，反映生产建设的真实面貌。 3. 学习和研究绘图新技术、新工艺，不断提高绘图技术，以满足日后生产建设发展的需要。 第4 条绘图工作必须在各级总工程师和各部门地测负责人的领导下进行。各级领导应重视绘图工作，按绘图标准和质量标准化要求，严格按规范作业，绘制标准实用的图纸 第二节矿图的绘制 第5 条各煤矿（外围施工队）绘制各种矿图时应符合标准、准确、及时、完整、美观的原则，严格按相应规程和本《规定》进行。在生产和建设的各个阶段均应绘制完整的实际矿图，并随着实际情况的变化，及时进行修改、补充和填绘。 第6 条矿图绘制应达到以下要求： 1. 线条均匀、圆滑，接头吻合，点线、虚线间隔大小一致，平行线间距相等。 2. 各种文字、数字注记规范。字隔，字向符合要求。注记必须使用规范的简化汉字，不准用繁体字、自造字和别字。 3. 颜色标准，着色均匀。 4. 内容齐全、完整，几何关系正确。 5?保存时必须是CAD2004版的，公司所属煤矿CAD制图软件尽量统一安装;
第五章通风系统矿图绘制 第二十八条一通三防图纸绘制总体要求 1.整体布局合理、美观，图面整洁，线条均匀光滑。 2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。 3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。 4.在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。 5.在每张图的右下角绘制图签。 6.在每张图的左下角绘制一通三防图纸图例。 7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。 8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。 9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。 10.通风系统图中，测风站数量能够反映矿井风流分配情况。 第二十九条矿井通风系统三种图的绘制要求及标注内容 （一）矿井通风系统平面图（××煤矿×煤层通风系统图） 1.在1：2000或1：5000采掘工程平面图上绘制。 2.图上标注内容：主扇、风流方向、局部通风机、风筒、密
闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。 3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。 4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。 5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。 （二）矿井通风立体示意图（××煤矿通风立体示意图） 1.图幅不小于零号图纸。 2.所有井巷用双线(或一粗一细)绘制。 3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y 轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。 4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。 5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。 6.图上标注内容：和通风系统平面图一致。 7.图名、图签、图例、标注内容的标注方法和矿井通风系统
