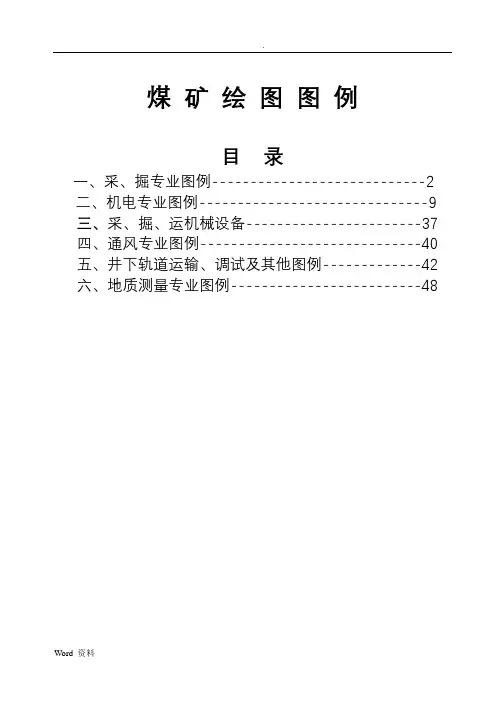

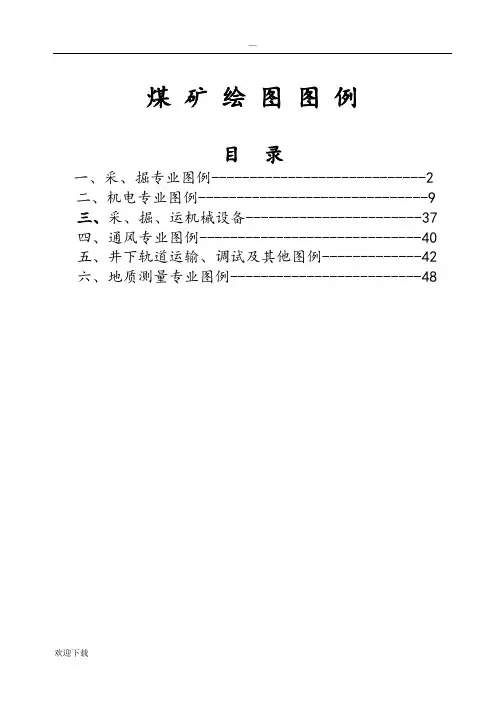

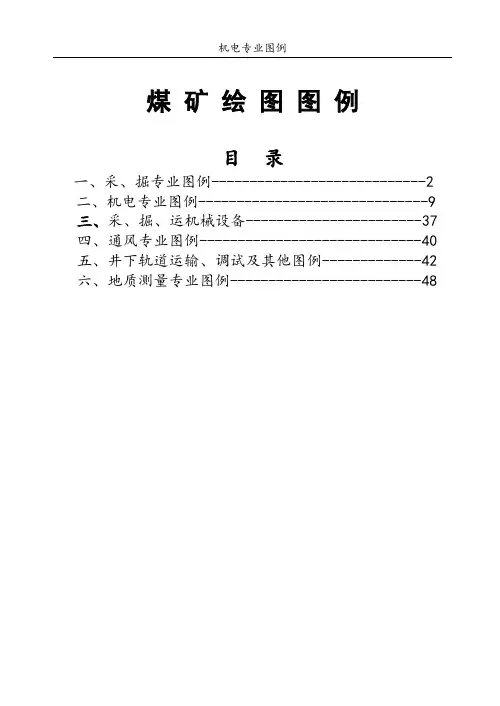

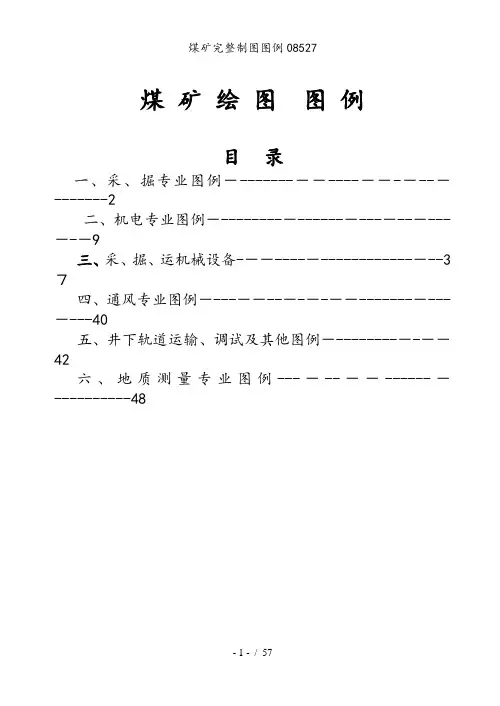

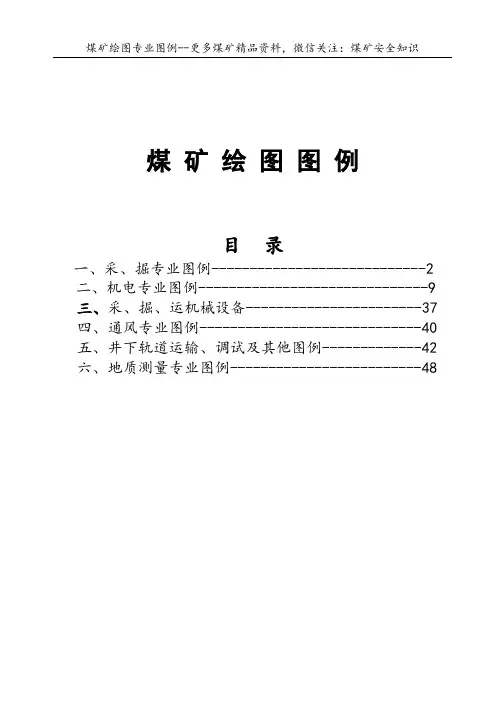

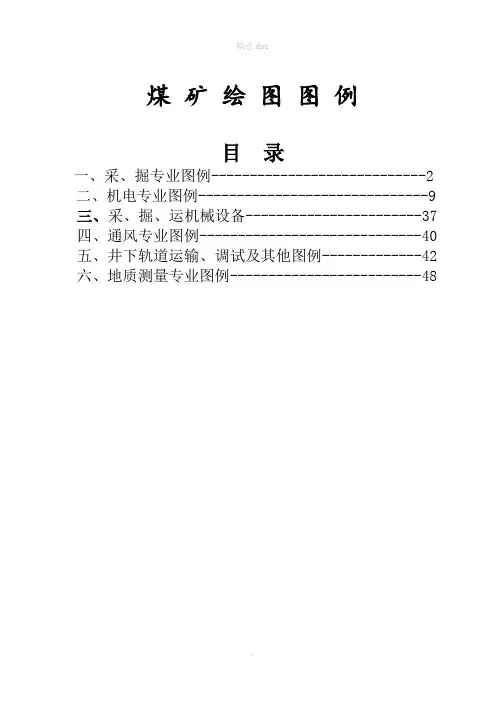

煤矿绘图图例

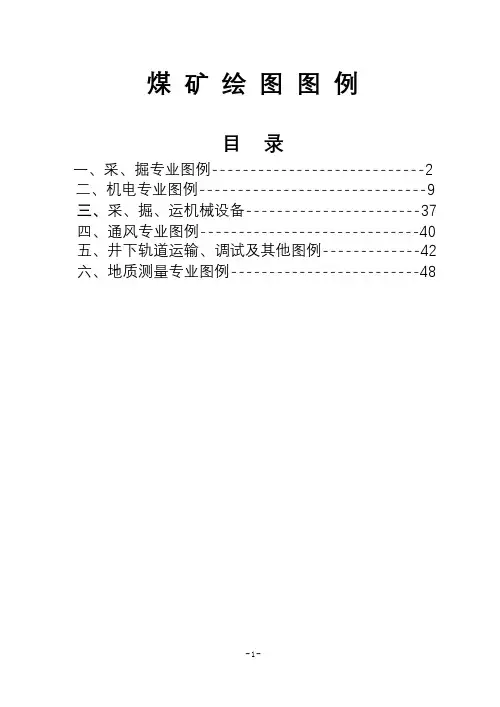

目录
一、采、掘专业图例----------------------------2
二、机电专业图例------------------------------9
三、采、掘、运机械设备-----------------------37
四、通风专业图例-----------------------------40
五、井下轨道运输、调试及其他图例-------------42
六、地质测量专业图例-------------------------48
一、采煤、掘进专业图例编号名称符号说明
1 打煤眼
2 打岩眼
3 放炮
4 支柱
5 运料
6 回柱放顶
7 移输送机
8 装煤、运煤
9 打密集支柱
10 准备及检修
11 移支柱
12 移支架
13 移风管
14 支木垛
15 回收木垛
16 刨煤机刨煤
17 开缺口
18 采煤机割煤
19 采煤机下放
20 单体支柱
21 切顶支柱
22 液压支架一般符号
23 放顶煤支架
24 悬(滑)移顶梁支架
25 铰接顶梁
26 双滚筒采煤机
27 单滚筒采煤机
28 刨煤机一般符号
29 连续采煤机(掘采机)
30 全断面掘进机
31 部分断面掘进机
32 钻井机
33 反井钻机
34 铺金属网及底网
35 煤层高
硫分区
S
S
S
S
向左成45°倾斜的平行
线，中间面“S”
36 采空区按实际情况绘制，在范围内侧涂5～10mm，彩色影线
37 煤层可采
边界线
可采部分
不可采部分
38 煤层合并
边界线
分开部分
合并部分
夹矸0.7m为煤层分叉合
并分界值
39 指北针N 根据图纸大小自行确定但箭头宽与长之比为1:3
40 村庄按实物缩制
41 河流
42 金属网假顶
43 塑料网假顶
44 采空区当面积大时，只涂范围内侧10～20mm
45 回采工作面推进方向
46 采区接
替进度
A
B
D
C
E
F
A：采区编号
B：采区可采储量
C：采区服务年限
D：采区生产能力
E：采区开采起止年限
F：接替采区名称
47 坡度3‰坡度值可直接用度或千分
数标注。
48 巷道与轨道
坡度段号
1
49 矿区边界线线宽为1.2mm
50 勘探边界线线宽为1.2mm
51 井田境界线线宽为1.2mm
52 采区边界线线宽为1.2mm
a b +100 -100
53 可采边界线线宽为0.25mm
54 煤柱边界线线宽为0.30mm,注明煤柱名称，批准机关及文号
55 煤层为零
点边界
线宽为0.15mm
56 煤层等高线a、探明，实线，线宽为
0.15mm；b、推断，虚线，线长为6mm，间格距离为1mm，线宽为0.15mm；。
57 平衡表内
储量块段
25-111b
2.45m15°
394000m2
上部：块段号和级别；
中左：煤层真厚度；
中右：煤层平均倾角；
下部：块段水平面积
58 平衡表外
储量块段
25-111b
2.45m15°
394000m2
上部：块段号和级别；
中左：煤层真厚度；
中右：煤层平均倾角；
下部：块段水平面积
59 水泵圆内填写功率特征
60 注水泵圆内填写功率特征
61 泥浆泵圆内填写功率特征
62 煤水泵圆内填写功率特征
63 乳化液泵站圆内填写功率特征
64 喷雾泵站圆内填写功率特征
编号名称
比例
说明1:50～1:500 1:1000～1:10000
65 煤层支
架巷道
投影及倾斜巷道
用虚线表示
66 煤层砌
碹巷道
投影及倾斜巷道
用虚线表示
67 煤层锚
喷巷道
投影及倾斜巷道
用虚线表示
68 岩层支
架巷道
投影及倾斜巷道
用虚线表示
69 岩层砌
碹巷道
投影及倾斜巷道
用虚线表示
70 岩层锚
喷巷道
投影及倾斜巷道
用虚线表示
71 设计巷道点划线表示巷道中心线
72 利用的已
施工巷道
投影及倾斜巷道
用虚线表示
73 不利用的已
施工巷道
投影及倾斜巷道
用虚线表示
编号
名 称
比 例
说 明
1:200 1:500
1:1000 1:2000
1:5000 1:10000
74 圆形立井
6
4
4
2
75 斜井 4
12°
23
4
76 平硐
22
4
3
2
2
1.5
1
77 生产小窑
5
3
78 报废小窑
5
3
79 溜煤眼
5
5
3
3
2
2.5
22
说明：第1-20项为采掘循环图表所用符号。
二、采、掘、运机械设备
采煤工作面支护机械设备图例
序号名称图例
1 液压支架
2 滑移顶梁支架
3 铰接顶梁
4 端头支架
5 单体支柱
6 切顶支柱
采掘机械设备图例
序号名称图例
1 双滚筒采煤机
2 单滚筒采煤机
3 刨煤机
4 连续采煤机（掘采机）
5 掘进机
6 钻井机
7 反井钻机
8 铲斗装载机
9 耙斗装载机
10 风镐
11 岩石电钻
12 煤电钻
13 井下钻机
14 探水钻机
15 凿岩机
16 水枪
17 喷浆机
18 混凝土搅拌机
19 混凝土喷射机
20 锚杆安装机
21 锚杆钻机
22 锚索张拉机
23 凿岩台车（钻车）
24 钻装机
井下运输机械设备图例
序号名称图例
1 刮板输送机
2 可弯曲刮板输送机
3 溜槽
4 带式输送机
5 可伸缩带式输送机
6 破碎机
7 带式转载机
8 刮板转载机
9 矿用绞车
10 回柱绞车
11 调度绞车
12 液压安全绞车
13 蓄电池式电机车
14 矿用内燃机车
15 轨道梭车
16 胶轮梭车
三、通风专业图例
井下通风、排水机械设备图例
序号名称图例说明
1 局部通风机圆内填写功率特征
2 湿式除尘风机─
3 潜水泵─
4 注水泵─
5 泥浆泵─
6 煤水泵─
7 水泵─
8 乳化液泵站─
9 喷雾泵站─
井下通风及安全设施图例
序号名称
图例
说明
1：500 1：1000～1：5000
1 进风风流─
2 回风风流─
3 风门根据视图比例大小
选用a或b
4 调节风门根据视图比例大小
选用a或b
5 双向风门根据视图比例大小
选用a或b
6 风帘根据视图比例大小
选用a或b
7 风桥─
8 密闭─
9 岩粉棚─
10 水幕─
11 水槽─
12 水袋─
13 防水闸门─
14 防水墙─
15
栅栏门1：500
1：1000～1：5000
不表示
16 防火门─
17 密闭门─
18 栅栏防火
两用门
─
19 抗冲击波活门─
20 抗冲击波密闭
门
─
三、井下轨道、运输调度及其他
井下轨道、运输调度及其他图例
序
名称图例说明
号
1 煤车方向─
2 矸石车方向─
3 空车方向─
4 机车运行方向─
5 材料设备车方向─
6 单开道岔─
7 对称道岔─
8 渡线道岔─
9 ｘｘ道岔及手动扳道
─
器
10 ｘｘ道岔及电动扳道
─
器
11 ｘｘ道岔及弹簧扳道
─
器
12 阻车器─
13 转车盘─
14 已铺设钢轨采用粗实线绘制
15 水沟剖面底板线采用细点划线绘制
16 轨道纵剖面坡度线采用细实线绘制
17 巷道与轨道坡度段号─
18 工程量计算段号─
19 采空区当面积大时，只涂范围内侧10mm～20mm
20 工作面推进方向─
21 回采工作面推进方向─
22 采区接替进度A：采区编号
B：采区可采储量
C：采区服务年限
D：采区生产能力
E：采区开采起止年限F：接替采区名称
31 轴流主要
通风机
黑色，注明风机的型号，功率、风量、负
压、角度
32 离心主要
通风机
黑色，注明风机的型号，功率、风量、负
压、角度
33 局部通风机F圆半径为4mm
34风筒每节长度为5mm，竖线长1.5mm，线宽0.5mm，颜色为绿色
35静压水池长：10mm，高：5mm，线宽：0.7mm，XXX表示水池容量
36防尘管路(100米一
个三通)
实线长20mm，线间距3mm，4寸以上管
路蓝色，2寸以上红色，其它为绿色，线
宽0.7mm
37防尘管路(50米一
个三通)
实线长20mm，线间距3mm，4寸以上红色，
其它为绿色，线宽0.7mm
38净化水幕SM ZM铅笔绘制，前者为手动，后者为自动，矩
形方框长10mm，宽5mm。
39 转载点喷雾SP ZP铅笔绘制，前者为手动，后者为自动，图
例直径6mm
40 移架放
煤喷雾
SY×××ZY×××铅笔绘制，前者为手动，后者为自
动，×××为安喷雾支架个数，图
例长12mm，宽5mm
41 破碎机喷雾P×铅笔绘制，×为喷雾个数，图例直
径6mm
42 风水喷雾FS铅笔绘制，图例直径6mm
43 爆破喷雾SB ZB铅笔绘制，前者为手动，后者为自
动，图例直径6mm
44 机组喷雾
×
J×铅笔绘制，上角为外喷个数，下角
为内喷个数，图例直径8mm
45 隔爆设施GS
××
GY
××
××
××
铅笔绘制，前者为水棚，后者为岩
粉棚，右上方为设施个数，右下角
为总容量(kg)，图例长12mm，宽6mm
46 加压泵J Y铅笔绘制，图例长10mm，宽5mm
47 防尘风机FC铅笔绘制，图例直径6mm
48 注水孔ZS 铅笔绘制，矩形长6mm，宽5mm，直线长6mm
49 净水过滤器G L铅笔绘制，图例长10mm，宽5mm
50 加降尘剂装置C J铅笔绘制，图例长10mm，宽5mm
51 DN150抽放管线宽1mm，颜色:黄色
52 DN200抽放管线宽1mm，颜色:橙色(40)
53 DN250抽放管线宽1mm，颜色：品红色
54 DN300抽放管线宽1mm，颜色：青色
55 DN350抽放管线宽1mm，颜色:蓝色
56 DN500抽放管线宽1mm，颜色:红色
57 DN600抽放管线宽1mm，颜色:绿色
58 D N600以上
抽放管
线宽1mm，颜色:紫色
59 闸阀5
3
长5mm，宽3mm，线宽0.5mm，颜色:
黑色
60 蝶阀5
3长
5mm，宽3mm，线宽0.5mm，颜色:
黑色
61 孔板流量计5
5
长5mm，宽5mm，线宽0.5mm，颜色:
黑色
62 真空表(流量测定
点) 5
长5mm，宽3mm，线宽0.5mm，颜色:
黑色
63 自动放水器长5mm，宽4mm，线宽0.5mm，颜色:黑色
64 瓦斯突出或喷出地
点
3
1500t
1976.2.7.
突
分子为突出量(以突出的煤量计
算)，分母为突出时间
65 瓦斯抽放站C F Z图例长10mm，宽5mm
66 井下炸药库药长6mm，宽4mm，线宽0.2mm，颜色:
黑色
67 井下冒顶区1
2
冒
68 煤层发热区
0.4
150℃
用实线表示实测的，虚线表示推测
的；内注发热温度
69 煤层自然
发火区与
发火点
1954.2.1
1955.3.2
0.4
3
火
实线表示实测部分，虚线表示推测
部分，圆圈内“火”表示发火点，
分子为发火时间，分母为处理好的
时间
70 非常仓库非圆的φ为4mm
四、地质测量专业图例
编号符比例
号尺
名
称
1:500和
1:1000
1:2000 1:5000 说明
一、井下测量控制点
1 经纬仪
导线点
永久
临时
同右
142.0
1
B
A398.0
1.5
0.8
不表示
1.临时导线点，罗盘导线点在采掘图
上一律不表示（特殊需要应单独画井
下控制网图）。如展点绘图需要，可用
导线点下巷道底板高程符号代替，并
注明底板高程，但不注记点号。
2.永久导线点点号注记距点的位置自
定，但一般不大于3mm；点号及高程注
记在巷道内外均可，具体注法视情况
而定。
陀螺导线点颜色自定。
经纬仪导线点一律注测点下（上）底
板高程，取小数点后一位（特殊需要
可注二位）。
水准基点高程注记小数点后三位。
点号注在巷道内，底板高程(有轨道的以
轨面为准)原则上注在点的右边。陀螺导
线点用颜色表示
指两个控制点间加测的特征点，变
坡点底板高程
“┬、┴、├”符号分别表示在“顶、
底、帮”的位置
2
罗盘
导线点
380.0
0.3
3 巷道底
板高程
268.1
0.5
4 水准基点
170.690⊥
1.5
C
二、巷道
