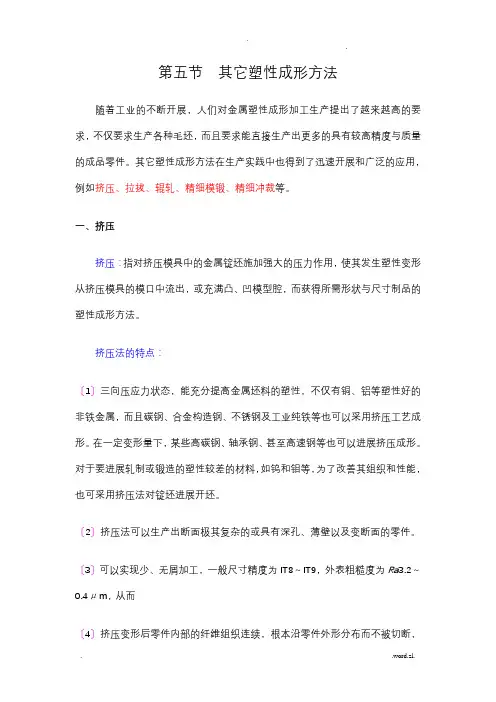

第五节其它塑性成形方法
随着工业的不断发展，人们对金属塑性成形加工生产提出了越来越高的要求，不仅要求生产各种毛坯，而且要求能直接生产出更多的具有较高精度与质量的成品零件。其它塑性成形方法在生产实践中也得到了迅速发展和广泛的应用，例如挤压、拉拔、辊轧、精密模锻、精密冲裁等。
一、挤压
挤压：指对挤压模具中的金属锭坯施加强大的压力作用，使其发生塑性变形从挤压模具的模口中流出，或充满凸、凹模型腔，而获得所需形状与尺寸制品的塑性成形方法。
挤压法的特点：
（1）三向压应力状态，能充分提高金属坯料的塑性，不仅有铜、铝等塑性好的非铁金属，而且碳钢、合金结构钢、不锈钢及工业纯铁等也可以采用挤压工艺成形。在一定变形量下，某些高碳钢、轴承钢、甚至高速钢等也可以进行挤压成形。对于要进行轧制或锻造的塑性较差的材料，如钨和钼等，为了改善其组织和性能，也可采用挤压法对锭坯进行开坯。
（2）挤压法可以生产出断面极其复杂的或具有深孔、薄壁以及变断面的零件。
（3）可以实现少、无屑加工，一般尺寸精度为IT8～IT9，表面粗糙度为Ra3.2～0.4μ m，从而
（4）挤压变形后零件内部的纤维组织连续，基本沿零件外形分布而不被切断，从而提高了金属的力学性能。
（5）材料利用率、生产率高；生产方便灵活，易于实现生产过程的自动化。
挤压方法的分类：
1．根据金属流动方向和凸模运动方向的不同可分为以下四种方式：
（１）正挤压金属流动方向与凸模运动方向相同，如图2-69所示。
（２）反挤压金属流动方向与凸模运动方向相反，如图2-70所示。
（３）复合挤压金属坯料的一部分流动方向与凸模运动方向相同，另一部分流动方向与凸模运动方向相反，如图2-71所示。
（４）径向挤压金属流动方向与凸模运动方向成90°角，如图2-72所示。
图2-69 正挤压
图2-70 反挤压
图2-71 复合挤压
图2-72 径向挤压
2．按照挤压时金属坯料所处的温度不同，可分为热挤压、温挤压和冷挤压三种方式：
（１）热挤压变形温度高于金属材料的再结晶温度。热挤压时，金属变形抗力较小，塑性较好，允许每次变形程度较大，但产品的尺寸精度较低，表面较粗糙。应用于生产铜、铝、镁及其合金的型材和管材等，也可挤压强度较高、尺寸较大的中、高碳钢、合金结构钢、不锈钢等零件。目前，热挤压越来越多地用于机器零件和毛坯的生产。
（２）冷挤压变形温度低于材料再结晶温度（通常是室温）的挤压工艺。冷挤压时金属的变形抗力比热挤压大得多，但产品尺寸精度较高，可达IT8～IT9，表面粗糙度为Ra3.2～0.4μm，而且产品内部组织为加工硬化组织，提高了产品
的强度。目前可以对非铁金属及中、低碳钢的小型零件进行冷挤压成形，为了降低变形抗力，在冷挤压前要对坯料进行退火处理。
冷挤压时，为了降低挤压力，防止模具损坏，提高零件表面质量，必须采取润滑措施。由于冷挤压时单位压力大，润滑剂易于被挤掉失去润滑效果，所以对钢质零件必须采用磷化处理，使坯料表面呈多孔结构，以存储润滑剂，在高压下起到润滑作用。常用润滑剂有矿物油、豆油、皂液等。
冷挤压生产率高，材料消耗少，在汽车、拖拉机、仪表、轻工、军工等部门广为应用。
（３）温挤压将坯料加热到再结晶温度以下高于室温的某个合适温度下进行挤压的方法，是介于热挤压和冷挤压之间的挤压方法。与热挤压相比，坯料氧化脱碳少，表面粗糙度较小，产品尺寸精度较高；与冷挤压相比，降低了变形抗力，增加了每个工序的变形程度，提高了模具的使用寿命。温挤压材料一般不需要进行预先软化退火、表面处理和工序间退火。温挤压零件的精度和力学性能略低于冷挤压零件。表面粗糙度为Ra6.5～3.2μm。温挤压不仅适用于挤压中碳钢，而且也适用于挤压合金钢零件。
挤压在专用挤压机上进行，也可在油压机及经过适当改进后的通用曲柄压力机或摩擦压力机上进行。
二、拉拔
拉拔：在拉力作用下，迫使金属坯料通过拉拔模孔，以获得相应形状与尺寸制品的塑性加工方法，如图2-73所示。拉拔是管材、棒材、异型材以及线材的主要生产方法之一。
图2-73 拉拔示意图
1—坯料 2—拉拔模 3—制品
拉拔方法按制品截面形状可分为实心材拉拔与空心材拉拔。实心材拉拔主要包括棒材、异型材及线材的拉拔。空心材拉拔主要包括管材及空心异型材的拉拔。
拉拔的特点：
（1）制品的尺寸精确，表面粗糙度小。
（2）设备简单、维护方便。
（3）受拉应力的影响，金属的塑性不能充分发挥。拉拔道次变形量和两次退火间的总变形量受到拉拔应力的限制，一般道次伸长率在20%～60%之间，过大的道次伸长率将导致拉拔制品形状、尺寸、质量不合格，过小的道次伸长率将降低生产率。
（4）最适合于连续高速生产断面较小的长制品，例如丝材、线材等。
拉拔一般在冷态下进行，但是对一些在常温下塑性较差的金属材料则可以采用加热后温拔。采用拉拔技术可以生产直径大于500mm的管材，也可以拉制出直径仅0.002mm的细丝，而且性能符合要求，表面质量好。拉拔制品被广泛应用在国民经济各个领域。
三、辊轧
金属坯料在旋转轧辊的作用下产生连续塑性变形，从而获得所要求截面形状
并改变其性能的加工方法，称为辊轧。常采用的辊轧工艺有辊锻、横轧及斜轧等。
（一）辊锻
辊锻：使坯料通过装有圆弧形模块的一对相对旋转的轧辊，受压产生塑性变形，从而获得所需形状的锻件或锻坯的锻造工艺方法，如图2-74所示。它既可以作为模锻前的制坯工序也可以直接辊锻锻件。目前，成形辊锻适用于生产以下三种类型的锻件：
图2-74 辊锻示意图
（1）扁断面的长杆件，如扳手、链环等。
（2）带有头部，且沿长度方向横截面面积递减的锻件，如叶片等。叶片辊锻工艺和铣削旧工艺相比，材料利用率可提高4倍，生产率提高2.5倍，而且叶片质量大为提高。
（3）连杆，采用辊锻方法锻制连杆，生产率高，简化了工艺过程。但锻件还需用其它锻压设备进行精整。
（二）横轧
横轧：轧辊轴线与轧件轴线互相平行，且轧辊与轧件作相对转动的轧制方法，如齿轮轧制等。
齿轮轧制是一种少、无切屑加工齿轮的新工艺。直齿轮和斜齿轮均可用横轧方法制造，齿轮的横轧如图2-75所示。在轧制前，齿轮坯料外缘被高频感应加热，然后将带有齿形的轧辊作径向进给，迫使轧辊与齿轮坯料对辗。在对辗过程中，毛坯上一部分金属受轧辊齿顶挤压形成齿谷，相邻的部分被轧辊齿部“反挤”而上升，形成齿顶。
图2-75 热轧齿轮示意图
（三）斜轧
斜轧又称螺旋斜轧：斜轧时，两个带有螺旋槽的轧辊相互倾斜配置，轧辊轴线与坯料轴线相交成一定角度，以相同方向旋转。坯料在轧辊的作用下绕自身轴线反向旋转，同时还作轴向向前运动，即螺旋运动，坯料受压后产生塑性变形，最终得到所需制品。例如钢球轧制、周期轧制均采用了斜轧方法，如图2-76所示。斜轧还可直接热轧出带有螺旋线的高速钢滚刀、麻花钻、自行车后闸壳以及冷轧丝杠等。
如图2-76a所示钢球斜轧，棒料在轧辊间螺旋型槽里受到轧制，并被分离成单个球，轧辊每转一圈，即可轧制出一个钢球，轧制过程是连续的。
图2-76 斜轧示意图
a）钢球轧制 b）周期轧制
四、旋压
旋压：利用旋压机使毛坯和模具以一定的速度共同旋转，并在滚轮的作用下，使毛坯在与滚轮接触的部位产生局部塑性变形，由于滚轮的进给运动和毛坯的旋转运动，使局部的塑性变形逐步扩展到毛坯的全部所需表面，从而获得所需形状与尺寸零件的加工方法。图2-77表示旋压空心零件的过程。旋压基本上是靠弯曲成形的，不象冲压那样有明显的拉深作用，故壁厚的减薄量小。
图2-77 旋压示意图
1—顶杆 2—毛坯 3—滚轮 4—模具 5—加工中的毛坯旋压的工艺特点：
（1）局部连续成形，变形区很小，所需要的成形力小。旋压是一种既省力，效果又明显的压力加工方法，可以用功率和吨位都非常小的旋压机加工大型的工
件。
（2）工具简单、费用低，而且旋压设备的调整、控制简便灵活，具有很大的柔性，非常适合于多品种小批量生产。
（3）对冲压难以成形的复杂零件，如头部很尖的火箭弹药锥形罩、薄壁收口容器，带内螺旋线的猎枪管等。
（4）旋压件尺寸精度高，甚至可与切削加工相媲美。
（5）旋压零件表面粗糙度容易保证。此外，经旋压成形的零件，抗疲劳强度高，屈服点、抗拉强度、硬度都大幅度提高。
不足：只适用于轴对称的回转体零件；对于大量生产的零件，它不如冲压方法高效、经济；材料经旋压后塑性指标下降，并存在残余应力。
五、塑性成形新工艺、新技术简介
塑性成形新工艺的特点是：
（1）尽量使成形件的形状接近零件的形状，以便达到少、无切屑加工的目的，同时得到合理分布的纤维组织，提高零件的力学性能。
（2）具有更高的生产率。
（3）减小了变形力，可以在较小的压力设备上制造出大型零件。
（4）广泛采用电加热和少氧化、无氧化加热，提高零件表面质量，改善劳动条件。
（一）精密模锻
精密模锻：在模锻设备上锻造出形状复杂、高精度锻件的模锻工艺。如精密模锻伞齿轮，其齿形部分可直接锻出而不必再经过切削加工。精密模锻件尺寸精度可达IT12～IT15，表面粗糙度为Ra3.2～1.6μm。
精密模锻工艺特点：
（1）精确计算原始坯料的尺寸，严格按坯料质量下料。
（2）精细清理坯料表面，除净坯料表面的氧化皮、脱碳层及其它缺陷等。
（3）采用无氧化或少氧化加热方法，尽量减少坯料表面形成的氧化皮。
（4）精锻模膛的精度必须很高，一般要比锻件的精度高两级。精密锻模一定有导柱、导套结构，以保证合模准确。为排除模膛中的气体，减小金属流动阻力，使金属更好地充满模膛，在凹模上应开有排气小孔。
（5）模锻时要很好地进行润滑和冷却锻模。
（6）精密模锻一般都在刚度大、精度高的曲柄压力机、摩擦压力机或高速锤上进行。
（二）超塑性成形
超塑性成形：金属或合金在低的变形速率（ε=10-2～10- 4/s）、一定的变形温度（约为熔点绝对温度的一半）和均匀的细晶粒度（晶粒平均直径为０.2～5μm）条件下，其相对伸长率δ超过100%以上的变形。例如钢可超过500%、纯钛可超过300%、锌铝合金可超过1000%。
超塑性状态下的金属在拉伸变形过程中不产生缩颈现象，变形应力可比常态下金属的变形应力降低几倍至几十倍，因此极易变形，可采用多种工艺方法制出复杂零件。
常用的超塑性成形材料：主要是锌铝合金、铝基合金、钛合金及高温合金。
主要应用：
（1）板料超塑性冲压成形采用锌铝合金等超塑性材料，可以一次拉深较大变形量的杯形件，而且质量很好，无制耳产生。
（2）板料超塑性气压成形将具有超塑性性能的金属板料放于模具之中，把板料与模具一起加热到规定温度，向模具内吹入压缩空气或抽出模具内空气形成负压，使板料沿凸模或凹模变形，从而获得所需形状，如图2-78所示。气压成形能加工的板料厚度为0.4～4mm。
图2-78 板料气压成形
a）凹模内成形 b）凸模上成形
1—电热元件 2—进气孔 3—板料 4—工件 5—凹（凸）模 6—模框 7—抽气孔
（3）超塑性模锻或挤压高温合金及钛合金在常态下塑性很差，变形抗力大，不均匀变形引起各向异性的敏感性强，常规方法难于成形，材料损耗大。如采用普通热模锻毛坯，再进行机械加工，金属消耗达80%左右，导致产品成本升高。
在超塑性状态下进行模锻或挤压，就可克服上述缺点，节约材料，降低成本。
超塑性模锻利用金属及合金的超塑性，扩大了可锻金属材料的类型。如过去只能采用铸造成形的镍基合金，也可以进行超塑性模锻成形。超塑性模锻时，金属填充模膛的性能好，可锻出尺寸精度高、机械加工余量很小、甚至不用加工的零件，并且金属的变形抗力小，可充分发挥中、小设备的作用。锻后可获得均匀、细小的晶粒组织，零件力学性能均匀一致。
（三）高能率成形
高能率成形是一种在极短时间内释放高能量而使金属变形的成形方法。
高能率成形包括：
1．爆炸成形加工金属板材被置于凹模上，在板料上布放炸药，利用炸药在爆炸时释放出的瞬间巨大能量使板料快速成形。爆炸成形加工用于小批量或单件的大型工件生产，也可用于多层复合材料的制造。
2．电磁冲压成形金属毛坯被置于凹模和电磁线圈之间，借瞬间产生的电磁冲击力使坯料靠向凹模而成形，也可用于管材扩口成形。
（四）计算机在塑性成形加工中的应用
计算机技术的应用：
制订金属塑性成形生产工艺和工艺制度（CAPP）。CAPP可以根据给定条件，通过引入优化技术制订出最优化工艺和工艺制度。这对塑性成形加工生产特别重要，因为塑性成形生产往往是多阶段、多工序和多因素交互影响的过程，通过手工优化设计计算无法完成。
帮助设计人员进行金属塑性成形产品、工具、机器、车间或企业等的设计工作（CAD）。在塑性成形中，工具设计的CAD系统已广泛应用，例如轧辊孔型的CAD系统，冷弯型钢生产的辊型设计CAD系统，冲压、挤压和拉拔等模具设计CAD 系统，以及塑性成形生产车间或工厂设计的CAD系统等。
可以由计算机辅助完成金属塑性成形生产中从产品设计、工艺计划制定，到工艺过程的控制和产品检验，以及生产的计划管理的过程。这种综合系统称为计算机集成制造系统（CIMS），构成了整个生产系统的计算机化。
借助于数值计算方法，可进行塑性成形加工过程的计算机数值模拟，以替代真实的塑性成形过程或其中的物理现象，这样可节省经费和消耗，灵活控制和调节影响因素及其变化，准确测量实验数据。
《金属塑性成形原理》习题（2）答案 一、填空题 1. 设平面三角形单元内部任意点的位移采用如下的线性多项式来表示： ，则单元内任一点外的应变可表示为＝。 2. 塑性是指：在外力作用下使金属材料发生塑性变形而不破坏其完整性的能力。 3. 金属单晶体变形的两种主要方式有：滑移和孪生。 4. 等效应力表达式：。 5.一点的代数值最大的 __ 主应力 __ 的指向称为第一主方向，由第一主方向顺时针转所得滑移线即为线。 6. 平面变形问题中与变形平面垂直方向的应力σ z = 。 7．塑性成形中的三种摩擦状态分别是：干摩擦、边界摩擦、流体摩擦。8．对数应变的特点是具有真实性、可靠性和可加性。 9．就大多数金属而言，其总的趋势是，随着温度的升高，塑性提高。 10．钢冷挤压前，需要对坯料表面进行磷化皂化润滑处理。 11．为了提高润滑剂的润滑、耐磨、防腐等性能常在润滑油中加入的少量活性物质的总称叫添加剂。 12．材料在一定的条件下，其拉伸变形的延伸率超过１００％的现象叫超塑性。 13．韧性金属材料屈服时，密席斯（Mises）准则较符合实际的。 14．硫元素的存在使得碳钢易于产生热脆。 15．塑性变形时不产生硬化的材料叫做理想塑性材料。 16．应力状态中的压应力，能充分发挥材料的塑性。 17．平面应变时，其平均正应力 m 等于中间主应力 2。 18．钢材中磷使钢的强度、硬度提高，塑性、韧性降低。
19．材料经过连续两次拉伸变形，第一次的真实应变为 1＝０.1，第二次的真实应变为 2＝０.25，则总的真实应变 ＝0.35 。 20．塑性指标的常用测量方法拉伸试验法与压缩试验法。 21．弹性变形机理原子间距的变化；塑性变形机理位错运动为主。 二、下列各小题均有多个答案，选择最适合的一个填于横线上 1．塑性变形时，工具表面的粗糙度对摩擦系数的影响 A 工件表面的粗糙度对摩擦系数的影响。 Ａ、大于；Ｂ、等于；Ｃ、小于； 2．塑性变形时不产生硬化的材料叫做 A 。 Ａ、理想塑性材料；Ｂ、理想弹性材料；Ｃ、硬化材料； 3．用近似平衡微分方程和近似塑性条件求解塑性成形问题的方法称为 B 。 Ａ、解析法；Ｂ、主应力法；Ｃ、滑移线法； 4．韧性金属材料屈服时， A 准则较符合实际的。 Ａ、密席斯；Ｂ、屈雷斯加；Ｃ密席斯与屈雷斯加； 5．由于屈服原则的限制，物体在塑性变形时，总是要导致最大的 A 散逸，这叫最大散逸功原理。 Ａ、能量；Ｂ、力；Ｃ、应变； 6．硫元素的存在使得碳钢易于产生 A 。 Ａ、热脆性；Ｂ、冷脆性；Ｃ、兰脆性； 7．应力状态中的 B 应力，能充分发挥材料的塑性。 Ａ、拉应力；Ｂ、压应力；Ｃ、拉应力与压应力； 8．平面应变时，其平均正应力 ｍ B 中间主应力 ２。 Ａ、大于；Ｂ、等于；Ｃ、小于； 9．钢材中磷使钢的强度、硬度提高，塑性、韧性 B 。 Ａ、提高；Ｂ、降低；Ｃ、没有变化； 10．多晶体经过塑性变形后各晶粒沿变形方向显著伸长的现象称为 A 。 Ａ、纤维组织；Ｂ、变形织构；Ｃ、流线； 三、判断题 1．按密席斯屈服准则所得到的最大摩擦系数μ=0.5。（×） 2．塑性变形时，工具表面的粗糙度对摩擦系数的影响小于工件表面的粗糙度对摩擦系数的影响。（×）
有色金属塑性加工趋势 冶金 金属塑性成形工艺有着悠久的历史，4000多年前(青铜器时代)，金属的塑性加工与金属的熔炼与铸造同时出现，可加工铜、铁、银、金、铅、锌、锡等，所采用的工艺包括热锻、冷锻、板材加工、旋压、箔材和丝材拉拨。 近代第一次技术革命开始于18世纪中叶，以蒸汽机的发明和广泛使用为标志，从而实现了手工工具到机械工具的转变。塑性加工也从手工自由锻向机械压力机(蒸汽锤、自由锻锤及蒸汽轧钢机)进步。 近代第二次技术革命以电力技术为主导，电磁理论的建立，为电力取代蒸汽动力的革命奠定了基础。金属塑性加工设备以蒸汽向电力驱动进步。机械制造业的进一步发展，提高了塑性加工设备的制造水平，出现了轧钢机、挤压机、锻造机、拉拨机和压力机。 现代科技革命开始于上世纪40年代，其主要标志为电子技术的发展，电控和电子计算机的应用，塑性加工设备和技术向全流程自动化进步。现在可以做到配料、熔炼、铸造、轧制及随后处理全线自动化。 目前，金属材料在日常生活和高科技中占有相当大的比例，其加工技术是其它加工的基础。材料加工成形工艺通常有液态金属成形、塑性成形、连接成形等。塑性成形主要是利用金属在塑性状态下的体积转移因而材料的利用率高流线分布合理高了制品的强度, 可以达到较高的精度, 具有较高的生产率. 坯料在热变形过程中可能发生了再结晶或部分再结晶，粗大的树枝晶组织被打破，疏松和孔隙被压实、焊合，内部组织和性能得到了较大的改善和提高。有色金属塑性加工的基本方法：轧制、挤压、拉拔、锻造、冲压等。 近年来，随着科学技术整体的飞速进步，金属塑性加工技术也取得了迅速发展。人们充分认识到随着科学技术整体的飞速进步，金属塑性加工技术也取得了迅速发展。人们充分认识到最终决定材料及产品结构和控制性能的关键是合成与加工。因此，材料科学与材料工程学紧密结合成为开发新材料和提高传统材料性能的必然途径。有色金属材料加工技术向高精度、高性能、低消耗、低成本、优化生产过程和自动化方向发展。最终决定材料及产品结构和控制性能的关键是合成与加工。因此，材料科学与材料工程学紧密结合成为开发新材料和提高传统材料性能的必然途径。有色金属材料加工技术向高精度、高性能、低消耗、低成本、优化生产过程和自动化方向发展。目前金属塑性加工技术现状与总的发展趋势是主要体现在以下一些方面：（1）生产方法、工艺技术向着节能降耗、综合连续、优化精简、高速高效的方向发展。如实行冶炼、铸造与加工的综合一体化，采用连铸连轧，连续铸轧、连续铸挤，半固态加工等新工艺技术；尽量生产最终和接近最终形状产品；利用余热变形、热变形与温变形配合，冷加工与热加工变形量之间的优化匹配，变形与热处理的配合，省略或减少加热与中间退火次数等。（2）工艺装备更新换代加快，设备更趋大型、精密、成套、连续，自动化水平更加提高。生产线更趋大型化、专业化。产品单重大大增加。（3）产品向多品种、高质量、高精度发展，产品结构不断调整，新材料新产品不断被开发。轻型薄壁材料、复合材料、镀层涂层材料等不断发展，产品注重深度加工，有色材料的产品综合性能和使用效能大大提高。（4）工模具结构、材质，加工工艺、热处理工艺和表面处理工艺不断改进和完善。模具的质量和使用效果、寿命得到极大的提高。（5）在加工辅助工序和其他环节，开发新型辅助设备，采取先进技术和多种
第二章塑性成形技术 ※塑性成形技术： 利用外力使金属材料产生塑性变形，使其改变形状、尺寸和改善性能，从而获得各种产品的加工方法。 ※主要应用： 1）生产各种金属型材、板材和线材； 2）生产承受较大负荷的零件，如曲轴、连杆等； ※塑性成形特点： 1）产品力学性能优于铸件和切削加工件； 2）材料利用率高，生产率高； 3）产品形状不能太复杂； 4）易实现机械化、自动化 ※分类： 1）轧制 2）挤压 3）拉拔 4）锻压：a锻造（自由锻，模锻）。b 冲压 第一节金属塑性成形的物理基础 一、塑性变形的实质 ●宏观：外力，弹性变形，塑性变形（分切应力作用） ●微观（晶体内部）：位错滑移和孪晶 ●多晶体：晶粒变形、晶界滑移、晶粒转动 二、塑性变形的分类 ●冷塑性变形：低于再结晶温度以下时发生的变形 钨的再结晶温度在1200度。 ●热塑性变形：高于再结晶温度以上时发生的变形 铅、锡等金属再结晶温度在零度以下。 三、冷塑性变形对金属组织和性能的影响 产生加工硬化：随着变形程度的提高，金属的强度和硬度提高，塑性和韧性下降的现象。 原因：位错密度提高，亚结构细化 2. 产生内应力：变形开裂，抗腐蚀性能降低，采用去应力退火进行消除。 3. 晶粒拉长或破碎，可能产生各向异性的塑性变形→晶格畸变→ 加工硬化→内能上升（不稳定）→加热→原子活力上升→ 晶格重组→内能下降（温度低时，回复。温度高时，再结晶） 四、热塑性变形对金属组织和性能的影响 一）、五种形态：静态回复；静态再结晶；动态回复；动态再结晶；亚动态再结晶
1、静态回复、静态再结晶：变形之后，利用热变形后的余热进行，不需要重新加热。 2、动态回复、动态再结晶：热变形过程中发生的。 3、亚动态再结晶：动态再结晶进行的热变形过程中，终止热变形后，前面发生的动态再结晶未完成而遗留下来的，将继续进行无孕育期的再结晶。 二）、热变形对金属组织和性能的影响 1. 使铸锭或毛坯中的气孔和疏松焊合，晶粒细化，改善夹杂物和第二相等形态和分布，偏析部分消除，使材料成分均匀。 2. 使铸态金属中的各种偏析、第二相和夹杂物等沿变形方向延伸，形成条状的纤维组织，使材料的塑性和冲击韧性增加。 3. 热变形中各个相或晶内偏析沿变形方向伸长成带条状，冷却时形成带状组织，使材料的横向塑性和韧性降低。 4. 细化晶粒。 五、金属的可锻性 可锻性：金属经过压力加工时，获得优质制品的难易程度。 衡量标准：①金属的塑性：塑性越小，可锻性越好 ②变形抗力：变形抗力越小，可锻性越好 1、影响可锻性的因素：金属本质、加工条件 ★金属本质：面心＞体心＞密排六方 ★化学成分：纯金属＞合金，碳钢＞合金钢，低碳钢＞高碳钢 ★金属的组织：相的组织及分布：固溶体＞机械混合物＞化合物 晶粒大小：等轴晶＞柱状晶；细晶粒＞粗晶粒 加热条件： 变形温度↑→塑性↑变形抗力↓→可锻性↑ 变形速度↑→加工硬化→塑性↓变形抗力↓→可锻性↓ 第二节金属的体积成形方法 使金属材料在三维空间的三个方向上都发生变形的塑性成形方法 一、锻造： ●概念：利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定力学性能、一定形状和尺寸锻件的加工方法。 锻件的力学性能一般优于铸件。 ●分类： 1). 作用力来源：手工锻造和机械锻造 2). 锻造温度：热锻（再结晶温度以上）、温锻（回复和再结晶温度之间）和冷锻（回复温度以下）。 3). 工艺特点：自由锻和模锻 ★自由锻：在砧块之间成形 ★模锻：在模锻设备上用模具成形 ★自由锻特点：
金属塑性成形原理课程标准 (78学时) 一.课程性质和任务 本课程是高等职业技术学校材料成形专业的一门专业基础课程。通过本课程的学习，使学生了解有关塑性成形原理的专业知识；掌握塑性成形方法及简单工艺流程，应力.应变和塑性变形的相关知识；变形力计算方法；塑性成形件质量的一般分析方法；掌握压力加工模拟及其成立条件。 二.课程教学目标 本课程的教学目标是：使学生掌握塑性.塑性加工方法.塑性加工变形力计算等相关概念，包括晶体缺陷.晶格类型.塑性成形件质量分析.各种计算变形力的方法等。并且使学生掌握塑性相关概念，质量分析方法及变形力的理论计算；培养学生动手分析计算解决实际问题的能力。 (一) 知识教学目标 1．掌握塑性.塑性加工的相关基础知识。 2．掌握热加工.冷加工的区别及各自的优缺点。 3. 掌握金属变形区域的应力.应变分析方法。 4．熟悉塑性成形件的质量分析方法。 5．掌握变形力计算相关理论推导公式。 6．掌握主应力法.上限法的计算方法。 7．掌握塑性成形中的摩擦及其影响因素。 8．了解刚塑性有限元法的基本原理。 9. 了解压力加工模拟的条件及意义. (二) 能力培养目标 1．对本专业的发展历史.发展趋势有所了解。 2．能对塑性成形中质量影响因素进行分析。 3．具有对实际成形计算其变形力的能力。 (三) 思想教育目标 1．具有热爱科学.实事求是的学风和勇于实践.勇于创新的意识和精神。 2．具有良好的职业道德。
三.教学内容和要求 基础模块 (一)绪论 1．金属塑性成形特点及分类 掌握塑性成形的优点及局限性。 2．金属塑性成形原理课程的目的和任务 了解本课程的学习目的和任务，掌握学习方法。 3．金属塑性成形理论的发展概况 了解塑性理论的发展历史及今后发展趋势。 (二) 金属塑料变形的物理基础 1．金属冷态下的塑性变形 掌握冷加工的优缺点； 了解冷加工的适用范围。 2．金属热态下的塑性变形 掌握热加工的优缺点； 了解热加工的适用范围。 3. 金属的超塑性变形 了解超塑性的概念； 掌握超塑性原； 了解超塑性的应用前景。 4. 金属在塑性加工过程中的塑性行为 了解常见的金属塑性行为及其影响因素 (三) 金属塑性变形的力学基础 1．应力分析 理解内力.外力.面力.体积力的概念； 掌握塑性变形中应力分析的方法。 2．应变分析 理解应变的相关概念； 掌握塑性变形中应变分析的方法。 3．平面问题和轴对称问题 了解平面问题和轴对称问题的基本概念； 掌握平面问题和轴对称问题的常见处理方法。 4．屈服准则 理解材料的屈服现象； 掌握屈雷斯加屈服准则及米塞斯准则的使用原则和范围；了解影响材料屈服强度的相关因素。 5．塑性变形时的应力应变关系 掌握本构关系满足的条件； 掌握应力应变关系的应用条件和场合。 6．真实应力—应变曲线
第五节其它塑性成形方法 随着工业的不断发展，人们对金属塑性成形加工生产提出了越来越高的要求，不仅要求生产各种毛坯，而且要求能直接生产出更多的具有较高精度与质量的成品零件。其它塑性成形方法在生产实践中也得到了迅速发展和广泛的应用，例如挤压、拉拔、辊轧、精密模锻、精密冲裁等。 一、挤压 挤压：指对挤压模具中的金属锭坯施加强大的压力作用，使其发生塑性变形从挤压模具的模口中流出，或充满凸、凹模型腔，而获得所需形状与尺寸制品的塑性成形方法。 挤压法的特点： （1）三向压应力状态，能充分提高金属坯料的塑性，不仅有铜、铝等塑性好的非铁金属，而且碳钢、合金结构钢、不锈钢及工业纯铁等也可以采用挤压工艺成形。在一定变形量下，某些高碳钢、轴承钢、甚至高速钢等也可以进行挤压成形。对于要进行轧制或锻造的塑性较差的材料，如钨和钼等，为了改善其组织和性能，也可采用挤压法对锭坯进行开坯。 （2）挤压法可以生产出断面极其复杂的或具有深孔、薄壁以及变断面的零件。 （3）可以实现少、无屑加工，一般尺寸精度为IT8～IT9，表面粗糙度为Ra3.2～0.4μ m，从而 （4）挤压变形后零件内部的纤维组织连续，基本沿零件外形分布而不被切断，从而提高了金属的力学性能。 （5）材料利用率、生产率高；生产方便灵活，易于实现生产过程的自动化。 挤压方法的分类： 1．根据金属流动方向和凸模运动方向的不同可分为以下四种方式：
（１）正挤压金属流动方向与凸模运动方向相同，如图2-69所示。 （２）反挤压金属流动方向与凸模运动方向相反，如图2-70所示。 （３）复合挤压金属坯料的一部分流动方向与凸模运动方向相同，另一部分流动方向与凸模运动方向相反，如图2-71所示。 （４）径向挤压金属流动方向与凸模运动方向成90°角，如图2-72所示。 图2-69 正挤压 图2-70 反挤压
浅谈铸造成型与塑性成形的新发展摘要：经过了三个多月的金属工艺学学习，课程也将要接近尾声了，在杨老师的课程中，我学到了很多关于金属铸造、成型的各种原理和发展过程和发展前景，随着我国的科学技术和工业化的发展，也大大的促进了制造业和制造工艺的发展，推动了铸造成型和塑性成形的新工艺的开发和创新，使得铸造成型和塑性成形的工艺朝着批量化、工艺化、精细化、轻量化的方向有了长足的进步，接下来我就铸造成型和塑性成形的一些了解的进行一下简单的论述。 关键词：铸造成型铸造工艺新工艺塑性成形缺点技术发展 随着科学技术在各个领域的突破，尤其是计算机的广泛应用，促进了铸造技术塑性成形的飞速发展，各种工艺技术与铸造技术的相互渗透和结合，也促进了铸造新工艺、新方法的发展。通过与计算机的紧密结合，数控加工、激光成型、人工智能、材料科学和集成制造等一系列与塑性成形相关联的技术的发展大大的促进了塑性成形的飞速发展。 一、铸造成型 铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。 铸造工艺通常包括： ①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素； ②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金； ③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。 近年来基于汽车轻量化的要求，越来越多的汽车零件正逐步由钢、铁改为铝、镁、塑料等轻质材料，其中以铝代钢铁是当前汽车轻量化的主要发展方向。而由于效率、成本、性能的综合考虑，目前采用压铸成形的零件越来越多，零件结构越来越复杂。 压铸合金材料也从常规的亚共晶Al-Si-Cu系（ADC12，A380）或共晶Al-Si系（YL102）合金向特殊的合金材料发展，如过共晶的Al-Si-Cu系合（ADC14A390）、亚共晶的Al-Si-Mg 系（AlSi10MgFe）以及Al-Mg系（AlMg5）合金等也正逐步大量应用于压铸零件中。过共晶Al-Si合金由于具有热膨胀系数小、密度小、耐磨及高温性能好、铸造性能优良等特点，是高强度、耐磨、低膨胀零件如汽车活塞汽缸体、斜盘、离合器齿轮等的理想材料但是目前国内外有关Al-Si合金的压铸件开发及应用的报道很少。 铸造成型的新工艺主要有三个方向 一是凝固理论推动的铸造技术的发展，主要的成就是定向凝固和单晶、细晶铸造、半固态铸造、快速凝固铸造和其他凝固铸造、差压铸造等通过控制凝固过程而提高材料性能，减少缩松缩孔，从而获得优质的铸件。 二是造型技术的新发展，主要有气体冲压造型，静压造型，真空密封造型，冷冻造型。 三是计算机技术推动的铸造新发展，计算机技术是21世纪的核心技术，是改造传统铸造产业的必由之路。运用计算机对铸造生产过程进行设计、仿真、模拟，可以帮助工程技术人员优化工艺设计，缩短产品制造周期，降低生产成本，确保铸件质量。现代的计算机技术在铸造方面的应用主要有铸造过程的数值模拟和制造工艺CAD两方面。
塑性成形过程中相场法及其应用 学生姓名： 学号： 学生所在院（系）：
第1章相场法的特点 1.1 相场法的概念 相场法是一种基于经典热力学和动力学理论的半唯象方法[1]。该方法具有以下优点: 可以通过场变量简单明了地表征出任何一种复杂组织的几何形貌，包括单个区域或晶粒的几何形状，区域或晶粒的空间分布、体积分数等;可以考虑内部场和外加场(如应变场、电场和磁场) 对组织变化的影响;并且在2维和3维系统的应用并不增加模型的复杂性[2]。相场法已经十分成熟地应用于模拟凝固过程[1,3,4]，但是在固相-固相转变模拟的应用正处在活跃发展的阶段[5]。 1.2 相场法的特点 微观组织演化的经典动力学通过将有着固定结构和成分的晶粒严格区分的尖锐界面的几何形状来描述多相微观组织。然后微观组织的演化可以通过求解一系列非线性偏微分方程获得,其中移动界面满足自相容边界条件[6]。然而,对于复杂的微观组织,利用传统方法无法求出移动或自由界面的解析解,即使是其数值解也很难求出[7]。因此有关粒子形状、粒子数量的问题无法利用传统方法解决。为了解决大部分传统方法面临的困难,最近人们越来越有兴趣利用场动力学理论描述任意介观和微观组织以及其随时间的演化,其主要原因就是与其它模拟方法相比相场法具有一些其它模拟方法所不具备的独特之处:首先,相场法通过场变量可以简单明了地表征出任何一种复杂组织的几何形貌,而且包括单个区域或晶粒的几何形状,区域或晶粒的空间分布、体积分数、局部表面曲率(如表面的坡口角和二面角)和内界面这样的细节在内[8]。 其次,相场法可以对与长程和短程相互作用有关的各种热力学驱动力加以考虑,所以利用相场法可以研究内部场和外加场(如应变场、电场和磁场)对组织变化的影响。 第三,相场法可以在相同的物理和数学模型下模拟诸如:形核、长大、粗化和外场诱发的组织变化等不同的现象。 第四,相场法中的时间,尺寸和温度的标度可以根据卡恩一希利阿德扩散方程和金兹博格一朗道方程中采用的半唯象常数来确定。从原理上来说,这些标度可以和所研究系统的实验测量数据或者更基本的模拟数据相对应。 第五,相场法是一种相对简单的方法而且它在二维和三维系统的应用并不增加模型的复杂性。
材料成形设备小论文 塑性成形新技术概况 系名 专 学号 学生姓名 指导教师 2016年 4 月12 日
摘要：文章介绍了当前塑性成形加工中的微成形、超塑成型、柔性加工、半固态加工等各种新技术，并分别阐述了各新技术的相关概念、特点、发展趋势等。这些相关介绍及发展概况对理解塑性成形技术及推广和运用高新技术，推动塑性成形的进一步发展具有一定参考意义。 关键词：塑性成形；新技术；发展概况 1 引言 塑性成形就是利用材料的塑性，在工具及模具的外力作用下来加工制件的少切削或无切削的工艺方法。塑性成形技术可分为板材成形和体积成形两大类。板材成形是使用成型设备通过模具对金属板料在室温下加压以获得所需形状和尺寸零件的成形方法，习惯上也称为冲压或冷冲压。板料成形可分为分离工序和成形工序。分离工序俗称冲裁，包括落料、冲孔、修边等。成形工序包括弯曲、拉伸、胀形、翻边等。体积成形是指对金属块料、棒料或厚板在高温或室温下进行成形加工的方法，主要包括锻造、轧制、挤压或拉拔等。 塑性成形技术具有高产、优质、低耗等显著特点，已成为当今先进制造技术的重要发展方向。据国际生产技术协会预测，到21世纪，机械制造工业零件粗加工的75%和精加工的50%都采用塑性成形的方式实现。工业部门的广泛需求为塑性成形新技术的发展提供了原动力和空前的机遇。[1] 2 塑性成形新技术 随着科学技术的迅速发展，通过与计算机的紧密结合，数控加工、激光成型、人工智能、材料科学和集成制造等一系列与塑性成形相关联的技术发展速度之快，学科领域交叉之广泛是过去任何时代无法比拟的，塑性成形新工艺和新设备不断地涌现，出现了高速高能成形、少无切削、超塑成型、柔性加工、半固态加工等多种塑性加工新技术。掌握塑性成形技术的现状和发展趋势，有助于及时研究、推广和应用高新技术，推动塑性成形技术的持续发展。 3.1 高速高能成形 高速高能成形是一种在极短时间内释放高能量而使金属变形的成形方法。 高速高能成形的历史可追溯到一百多年前。但由于成本太高及当时工业发展的局限，该工艺并未得到应用。随着航空及导弹技术的发展，高速高能成形方法才进入到实际应用。 与常规成形方法相比，高速高能成形具有以下特点： 1)模具简单：仅需要凹模即可成形。可节省模具材料，缩短模具制造周期，
第一章 1.什么是金属的塑性什么是塑性成形塑性成形有何特点 塑性----在外力作用下使金属材料发生塑性变形而不破坏其完整性的能力； 塑性变形----当作用在物体上的外力取消后，物体的变形不能完全恢复而产生的残余变形；塑性成形----金属材料在一定的外力作用下，利用其塑性而使其成型并获得一定力学性能 的加工方法，也称塑性加工或压力加工； 塑性成形的特点：①组织、性能好②材料利用率高③尺寸精度高④生产效率高 2.试述塑性成形的一般分类。 Ⅰ.按成型特点可分为块料成形(也称体积成形)和板料成型两大类 1）块料成型是在塑性成形过程中靠体积转移和分配来实现的。可分为一次成型和二次加工。一次加工： ①轧制----是将金属坯料通过两个旋转轧辊间的特定空间使其产生塑性变形，以获得一定截面形状材料的塑性成形方法。分纵轧、横轧、斜轧；用于生产型材、板材和管材。 ②挤压----是在大截面坯料的后端施加一定的压力，将金属坯料通过一定形状和尺寸的模孔使其产生塑性变形，以获得符合模孔截面形状的小截面坯料或零件的塑性成形方法。分正挤压、反挤压和复合挤压；适于(低塑性的)型材、管材和零件。 ③拉拔----是在金属坯料的前端施加一定的拉力，将金属坯料通过一定形状、尺寸的模孔使其产生塑性变形，以获得与模孔形状、尺寸相同的小截面坯料的塑性成形方法。生产棒材、管材和线材。 二次加工： ①自由锻----是在锻锤或水压机上，利用简单的工具将金属锭料或坯料锻成所需的形 状和尺寸的加工方法。精度低，生产率不高，用于单件小批量或大锻件。 ②模锻----是将金属坯料放在与成平形状、尺寸相同的模腔中使其产生塑性变形，从 而获得与模腔形状、尺寸相同的坯料或零件的加工方法。分开式模锻和闭式模锻。 2）板料成型一般称为冲压。分为分离工序和成形工序。 分离工序：用于使冲压件与板料沿一定的轮廓线相互分离，如冲裁、剪切等工序；
. 问答题 1、吊车大钩可用铸造、锻造、切割加工等方法制造，哪一种方法制得的吊钩承载能力大？为什么？ 2、什么是合金的流动性及充形能力，决定充形能力的主要因数是什么？ 3、铸造应力产生的主要原因是什么？有何危害？消除铸造应力的方法有哪些？ 4．试讨论什么是合金的流动性及充形能力？ 5. 分别写出砂形铸造,熔模铸造的工艺流程图并分析各自的应用范围. 6.液态金属的凝固特点有那些，其和铸件的结构之间有何相联关系？ 7.什么是合金的流动性及充形能力，提高充形能力的因素有那些？ 8.熔模铸造、压力铸造与砂形铸造比较各有何特点？他们各有何应用局限性？ 9.金属材料固态塑性成形和金属材料液态成形方法相比有何特点，二者各有何适用范围？ 10. 缩孔与缩松对铸件质量有何影响？为何缩孔比缩松较容易防止？ 11. 什么是定向凝固原则？什么是同时凝固原则？各需采用什么措施来实现？上述两种凝固原则各适用于哪种场合？ 12. 手工造型、机器造型各有哪些优缺点？适用条件是什么？ 13.从铁-渗碳体相图分析，什么合金成分具有较好的流动性?为什么? 14. 铸件的缩孔和缩松是怎么形成的？可采用什么措施防止? 15. 什么是顺序凝固方式和同时凝固方式?各适用于什么金属？其铸件结构有何特点? 16. 何谓冒口，其主要作用是什么？何谓激冷物，其主要作用是什么？ 17. 何谓铸造？它有何特点？ 18. 既然提高浇注温度可提高液态合金的充型能力，但为什么又要防止浇注温度过高？ 19．金属材料的固态塑性成形为何不象液态成形那样有广泛的适应性？ 20..冷变形和热变形各有何特点？它们的应用范围如何？ 21. 提高金属材料可锻性最常用且行之有效的办法是什么？为何选择？ 22. 金属板料塑性成形过程中是否会出现加工硬化现象？为什么？ 23. 纤维组织是怎样形成的？它的存在有何利弊？ 24．许多重要的工件为什么要在锻造过程中安排有镦粗工序？ 25. 模锻时，如何合理确定分模面的位置？ 26. 模锻与自由锻有何区别？ . . 27．板料冲压有哪些特点？主要的冲压工序有哪些？ 28. 间隙对冲裁件断面质量有何影响？间隙过小会对冲裁产生什么影响？ 29. 分析冲裁模与拉深模、弯曲模的凸、凹模有何区别？ 30. 何谓超塑性？超塑性成形有何特点？ 31、落料与冲孔的主要区别是什么？体现在模具上的区别是什么？ 32、比较落料或冲孔与拉深过程凹、凸模结构及间隙Z有何不同？为什么？
塑性成形新技术的发展趋势 班级：机制学号：姓名：周祯 张涛 朱越 一、历史沿革 从人类社会的发展和历史进程的宏观来看，材料是人类赖以生存和发展的物质基础，也是社会现代化的物质基础和先导。而材料和材料技术的进步和发展，首先应归功于金属材料制备和成型加工技术的发展。人类从漫长的石器时代进化到青铜时代（有学者称之为“第一次材料技术革命”），首先得益于铜的熔炼以及铸造技术进步和发展，而由铜器时代进入到铁器时代，得益于铁的规模冶炼技术、锻造技术的进步和发展（所谓“第二次材料技术革命”）。直到世纪中叶，冶金（金属材料的制备与成型加工）才由“技艺”逐渐发展成为“冶金学”，人类开始注重从“科学”的角度来研究金属材料的组成、制备与加工工艺、性能之间的关系，迎来了所谓的“第三次材料技术革命”——人类从较为单一的青铜、铸铁时代进入到合金化时代，催生了人类历史的第一次工业革命，推动了近代工业的快速发展。 进入世纪以后，材料合成技术、符合技术的出现和发展，推动了现代工业的快速发展，而电子信息、航天航空等尖端技术的发展，反过来对高性能先进材料的研究开发提出了更高的要求，起到了强大的促进作用，促成了一系列新材料和新材料技术的出现和发展。 一般而言，材料需要经历制备、成型加工、零件或结构的后处理等工序才能进入实际应用，因此，材料制备与成型加工技术，与材料的成分和结构、材料的性质一起，构成了决定材料使用性能的最基本的三大要素。 先进工业国家对材料制备与成型加工技术的研究开发十分重视。美国制定了“为了工业材料发展计划”，其核心是开放先进的制备与成型加工技术，提高材料性能，降低生产成本，满足未来工业发展对材料的需求。德国开展的“世纪新材料研究计划”将材料制备与成型加工技术列为六个重点内容之一。在欧盟的“第六框架”计划中，先进制备技术时新材料领域的研究重点之一。日本在世纪年代后期，先后实施了“超级金属”、“超钢铁”计划，重点是发展先进的制备加工技术，精确控制组织，大幅度提高材料的性能，达到减少材料用量、节省资源和能源的目的。 新材料的研究、开发与应用，综合反应了一个国家的科学技术与工业化水平，而先进制备与成型加工技术的发展，对于新材料的研制、应用和产业化具有决定性的作用。先进制备与成型加工技术的出现与应用，加上了新材料的研究开发、生产和应用进程，促成了诸如微电子和生物医用材料等新兴产业的形成，促进了现代航天航空，交通运输，能源环保等高技术产业的发展。 传统结构材料向高性能“，复合化，结构功能一体化发展，尤其需要先进制备与成型加工技术及装备，可使材料的生产过程更加高效，节能和洁净，从而提高传统材料产业的国际竞争力。 另一方面，开展本科学领域色前沿和基础研究，并综合利用相关学科基础理论和科技发展成果，提供预备新材料的新原理新方法，也是材料科学与工程学科自身发展的需求。 因此，材料先进制备与成型加工技术发展，对提高国家综合实力，突破先进工业国家的技术
塑性变形：材料在一定外力作用下，利用其塑性而使其成型并获得一定力学性能的加工方法。塑性：在外力作用下使金属材料发生塑性变形而不破坏其完整性的能力。 滑移：晶体在力的作用下，晶体的一部分沿一定的晶面和晶向相对于晶体的另一部分发生相对移动或切变。 滑移面：滑移中，晶体沿着相对滑动的晶面。滑移方向：滑移中，晶体沿着相对滑动的晶向。孪生：晶体在切应力作用下，晶体一部分沿着一定的晶面和一定的晶向发生均匀切变。 张量：由若干个当坐标改变时，满足转换关系的分量所组成的集合。 晶粒度：金属材料晶粒大小的程度。 变形织构：在塑性变形时，当变形量很大，多晶体中原为任意取向的各个晶粒，会逐渐调整其取向而彼此趋于一致。这种由于塑性变形的结果而使晶粒具有择优取向的组织。 动态再结晶：在热塑性变形过程中发生的再结晶。 主应力：切应力为0的微分面上的正应力。 主方向：主应力方向，主平面法线方向。 主应力空间：由三个主方向组成的空间 主切应力：切应力达到极值的平面上作用得切应力。 主切应力平面：切应力达到极值的平面。 主平面:应力空间中，可以找到三个互相垂直的面，其上均只有正应力，无切应力，此面就称为主平面。 平面应力状态：变形体内与某方向轴垂直的平面上无应力存在，并所有应力分量与该方向轴无关的应力状态。 平面应变状态：物体内所有质点都只在同一个坐平面内发生变形，而该平面的法线方向没有变形的变形状态。 理想刚塑性材料：研究塑性变形时，既不考虑弹性变形，又不考虑变形过程中的加工硬化的材料。 理想弹塑性材料：塑性变形时，需考虑塑性变形之前的弹性变形，而不考虑硬化的材料。 弹塑性硬化材料：塑性变形时，既要考虑塑性变形前的弹性变形，又要考虑加工硬化的材料。刚塑性硬化材料：研究塑性变形时，不考虑塑性变形之前的弹性变形，需考虑变形过程中的加工硬化的材料。 屈服轨迹：两相应力状态下屈服准则的表达式在主应力坐标平面上的几何图形，一条封闭的曲线。 屈服表面：屈服准则的数学表达式在主应力空间中的几何图形是一个封闭的空间曲面称为屈服表面。 应变增量：以物体在变形过程中某瞬时的形状尺寸为原始状态，在此基础上发生的无限小应变。全量应变：反映张量在某一变形过程或变形过程中的某个阶段结束时的应变。 比例加载：在加载过程中，所有的外力一开始就按同一比例加载。 干摩擦：当变形金属与工具之间的接触表面上不存在任何外来的介质，即直接接触时所产生的摩擦。 流体摩擦：当变形金属与工具表面之间的润滑剂层较厚，两者表面完全被润滑剂隔开，这种状态下的摩擦称为。 磷化：塑性成形时润滑前在坯料表面上用化学方法制成一层磷酸盐或草酸盐薄膜，呈多孔吸附润滑剂。
文献综述 题目金属塑性成形 学院航空制造工程学院专业机械制造及其自动化姓名段盼光 学号140308020101 2015年6月10日
金属塑性成形 （） 【摘要】金属塑性成形技术是机械冶金、汽车拖拉机、电工仪表、宇航军工、五金日用品等制造业最基本，最古老，亦是极重要的加工手段之一，包括锻、冲、挤、轧，拉、辊、旋、辗等工艺技术。结合近代科技，金属成形技术正向精密、高效、节能、节材，清洁化生产方向发展，是国家工业发展的最基础工艺技术之一。文章主要对塑性成形的基本原理、方法以及应用做了综合介绍。文章还列举了塑性成形在工业生产中的具体应用实例，收集了国内外关于塑性成形的一些最新研究进展。最后针对塑性成形技术的发展提出了一些建议和对该技术在以后的生产中的展望。 【关键词】塑性成形原理应用展望 【abstract】Metal plastic forming technology is the most basic,oldest and important processing means in machinery, metallurgy, automobile tractor, electrician instruments, the space industry, including forging, blunt, extrusion, rolling, pull, roller, spin and rolling process technology. With modern technology, metal forming technology of positive precision, high efficiency, energy saving, section, the clean production direction development, is the national industrial development of one of the most basic technology. The thesis mainly introduced the principle、method and application of plastic forming.In addition,the thesis also listed some specific application examples about plastic forming in industrial production and collected some latest research progress about plastic forming. Finally, in allusion to the development of plastic forming ,I have given some personal opinions and made a good expectation for the technology . 【key words】plastic forming principle application expectation 引言 金属塑性成形就是利用金属的塑性，在工具及模具的外力作用下来加工制件的少切削或无切削的工艺方法。由于工艺本身的特点，它虽然有很长的发展历史却又在不断的研究和创新之中，新工艺、新方法层出不穷。这些研究和创新的基本目的不外乎增加材料塑性、提高成形零件的精度及性能、降低变形力、增加模具使用寿命和节约能源等。而“塑性成形原理”正是实现这些目的的基础理论知识。金属塑性成形技术是机械冶金、汽车拖拉机、电工仪表、宇航军工、五金日用品等制造业最基本，最古老，亦是极重要的加工手段之一。除了这些传统的应用外金属成形技术正向精密、高效、节能、节材，清洁化生产方向发展，是国家工业发展的最基础工艺技术之一。 一、金属塑性成形机理 1、冷态下的塑性成形 塑性成形所用的金属材料绝大部分是多晶体，其变形过程较单晶体的复杂得多，这主要是与多晶体的结构特点有关。多晶体是由许多结晶方向不同的晶粒组成。每个晶粒可看成是一个单晶体。晶粒之间存在厚度相当小的晶界。
《材料成形技术基础》 —影响金属塑性成形的因素及条件 一、影响金属塑性变形的内在因素 （一）化学成分 纯金属的塑性成形性较合金的好。钢的含碳量对钢的塑性成形性影响很大，对于碳质量分数小于0.15%的低碳钢，主要以铁素体为主（含珠光体量很少），其塑性较好。随着碳质量分数的增加，钢中的珠光体量也逐渐增多，甚至出现硬而脆的网状渗碳体，使钢的塑性下降，塑性成形性也越来越差。 合金元素会形成合金碳化物，形成硬化相，使钢的塑性变形抗力增大，塑性下降，通常合金元素含量越高，钢的塑性成形性能也越差。 杂质元素磷会使钢出现冷脆性，硫使钢出现热脆性，降低钢的塑性成形性能。 （二）金属组织 纯金属及单相固溶体的合金塑性成形性能较好；钢中有碳化物和多相组织时，塑性成形性能变差；具有均匀细小等轴晶粒的金属，其塑性成形性能比晶粒粗大的柱状晶粒好；网状二次渗碳体，钢的塑性将大大下降。 二、影响金属塑性变形的加工条件 （一）变形温度 温度升高，塑性提高，塑性成形性能得到改善。变形温度升高到再结晶温度以上时，加工硬化不断被再结晶软化消除，金属的塑性成形性能进一步提高。
过热：加热温度过高，会使晶粒急剧长大，导致金属塑性减小，塑性成形性能下降，这种现象称为“过热”。 过烧：如果加热温度接近熔点，会使晶界氧化甚至熔化，导致金属的塑性变形能力完全消失，这种现象称为“过烧”，坯料如果过烧将报废。 （二）变形速度 变形速度：单位时间内变形程度的大小。变形速度的增大，金属在冷变形时的冷变形强化趋于严重；当变形速度很大时，热能来不及散发，会使变形金属的温度升高，这种现象称为“热效应”，它有利于金属的塑性提高，变形抗力下降，塑性变形能力变好。 图2-5所示是变形速度与塑性的关系。 问题：在锻压加工塑性较差的合金钢或大截面锻件时，都应采用较小的变形速度，若变形速度过快会出现变形不均匀，造成局部变形过大而产生裂纹。 图2-5 变形速度与塑性的关系 （三）应力状态 实践证明，在三向应力状态下，压应力的数目越多，则其塑性越好；拉应力的数目越多，则其塑性越差。 选择塑性成形加工方法时，应考虑应力状态对金属塑性变形的影响。
3.2 常用的塑性成形方法 常用的塑性成形方法有：自由锻、模型锻造、板料冲压、轧制、挤压、拉拔等。 3.2.1 自由锻及锻造件的生产与检验 3.2.2 模锻 3.2.3 板料冲压
3.2.1 自由锻件的生产与检验 1.自由锻简介 自由锻造是利用冲击力或压力， 使金属在上、下砧铁之间产生塑性 变形，从而获得所需形状、尺寸以 及内部质量的锻件的一种加工方法。 自由锻造分为手工和机器锻造两种。 机器锻造是自由锻的主要方法。 自由锻的特点及应用：①工具简 单，成本低；②周期短，应用广泛； ③适应性强；④自由锻是大型锻件 的唯一加工方法；但其锻件的精度 较低，加工余量大，劳动强度大， 生产率低。 自由锻主要应用于单件、小批 图3.2. 1自由锻图量生产，大型锻件的生产，修配， 新产品的试制等。
2.自由锻件的生产与检验 右图为齿轮自 由锻零件图，材料 为45钢，生产数量 20件，由于生产批 量小，应采取自由 锻。齿轮自由锻造 整个过程包括确定 其结构工艺性、工 艺规程制订和自由 锻锻件的检验等。 图3.2.2 齿轮零件图（1）自由锻件的结构工艺性 自由锻零件的结构工艺性具体要求见表3.2.1。
表3.2.1 自由锻零件的结构工艺性 本齿 轮的结构 工艺性较 好，满足 自由锻件 的设计， 适合自由 锻成形。
（2）制订自由锻件的工艺规程 自由锻工艺规程的主要内容包括：根据零件图绘 制锻件图、计算坯料的质量和尺寸、确定锻造工序、选择锻造设备、确定坯料加热规范和填写工艺卡片等。 1）绘制锻件图 锻件图是制定锻造工艺和检验的依据，绘制时主要考虑工艺余块、余量及锻件公差。为了便于了解零件的尺寸和检查锻件的实际加工余量，在图上用双点划线（或细实线）画出零件的轮廓形状。用粗实线画出锻件的轮廓形状，在尺寸线上面标注锻件的尺寸和公差，下面标注零件的名义尺寸，并加括号。
实验报告 塑性成型过程的数值模拟 班级：机自07 姓名：欧阳罗辉 学号：10011170 2012年12月
一、实验目的： 通过本实验的教学，使学生基本掌握有限元技术在板料塑性成形领域的应用情况，拓宽学生的知识面，开阔视野，使学生对塑性成形过程的数值模拟技术有深刻的理解，预测板料弯曲成形的性能。 二、教学基本要求： 学会使用Dynaform数值模拟软件进行板料弯曲成形过程的仿真模拟，对模拟结果具有一 定的分析和处理能力。 三、实验内容提要： 掌握前处理的关键参数设置，如零件定义、网格划分、模型检查、工具定义、坯料定义、 工具定位和移动、工具动画、运行分析。了解后处理模块对模拟结果的分析，如读入d3plot 文件、动画显示变形和生成动画文件、成形极限图分析、坯料厚度变化分析等。 四、软件操作过程: 1. 导入压边圈、板料、下模板、上模板图形文件 点击File —Import，出现Import File 对话框，找到“ L型弯曲零件图” 选中binder.igs,点击Import，如此，依次导入四个模型文件，最后点击“确定”确认
四个模型导入后，结果如图 2. 重命名文件 点击PartLEdit ，出现Edit Part 对话框，这里便要依次更改文件名 首先选用红色文件名“ cOOIvOOO 1 ”，在上面的Name 对话框中输入binder ，然后点击 Modify ，以此类推输入 banker 、die 、punch 。 Edit Part 3. 对各图形文件划分有限元网格 1. Binder 零件网格划分
n 点击口图标，出现Part Turn。。。对话框，依次单击banker 2, die 3, punch 4,它们都会被取消选中，只留下binder 1被显示，点击0K确定。然后点击右下角的Current Part，弹出Current Part对话框，选择binder 1，点击OK确定。 点击Preproces L Element，弹出Element对话框，选择Part Turn On/Off Select by Cursor 第四个图标（自动模式），将Max Size改为10，点击Select Surfaces点击Displayed Surf，点击OK，点击Apply，点击Yes,点击Exit，点击OK，于是第一个零件网格划分完 成。 2. Banker零件网格划分 n 点击i□图标，取消Binder 1零件的显示，添加Banker 2 Select Dy Name All On |AllOfi OK Undo F Only SeledOn 零件的显示，点击OK确定。然后点击右下角的Current Part图标，将当前零件选成Banker 2, 点击OK确定。 点击Preproces A Element,弹出Element对话框，选择第三个图标，弹出Control Keysto ne对话框，点击POINTS/NODES，弹出In put Coo。。。对话框，选中Poi nt,然后在绘图区沿顺时针或者逆时针方向依次选中Ba nker零件的四个顶点，如下图所示
