高压电机和低压电机的区别高压电机和低压电机优劣势比较
高压电机是指额定电压在10000V以上电动机。常使用的是6000V和10000V 电压，由于国外的电网不同，也有3300V和6600V的电压等级。高压电动机可用于驱动各种不同机械之用。下面为大家介绍高压电机和低压电机的区别。

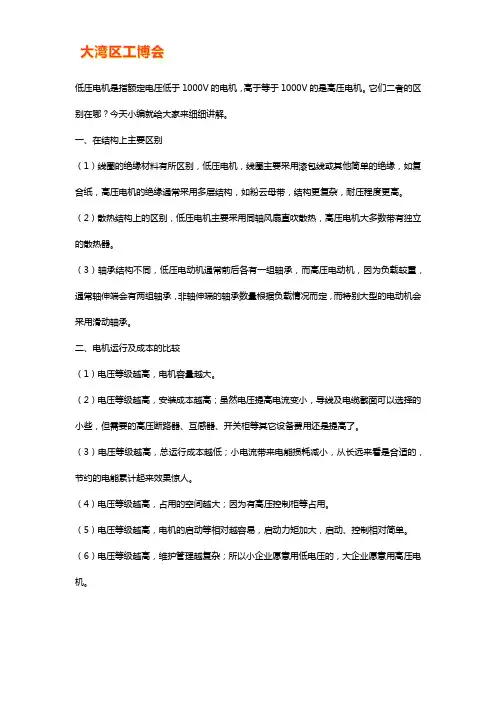

高压电机和低压电机都有各自的优点以及缺点，那它们各自的优势和劣势体现在哪些方面呢?
高压电机与低压电机相比，有如下几个优势：

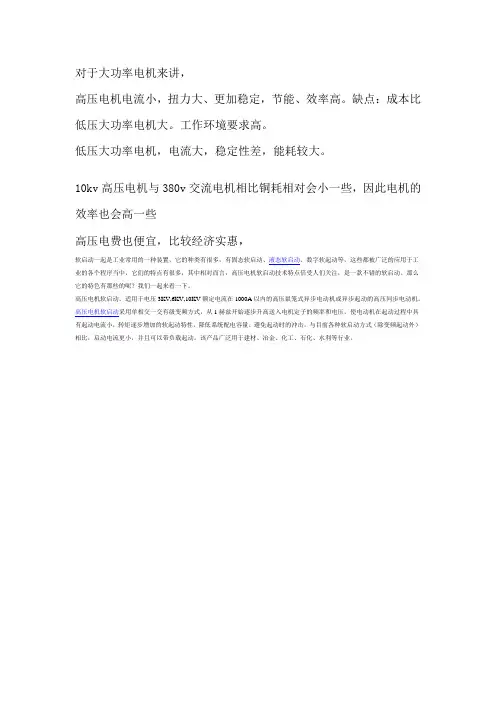

1、可以将电机功率做大，最大可以达到几千，甚至是几万千瓦。这是因为，在输出同样的功率时，高压电机的电流可比低压电机的电流小很多。例如：
500KW，4级的三相交流电动机在额定电压为380V时的额定电流为900A左右，而额定电压为10KV时只有30A左右。所以高压电机绕组可以用较小的线径。由此，高压电机的定子铜损也会比低压电机小。对于较大功率的电机，使用低压电时，则因需要较粗的导线而需要更大面积的定子槽，使定子铁芯直径做的很大，整个电机的体积也会变得很大;
2、对于较大容量的电动机，高压电动机所使用的电源和配电设备比低压电机总体投资要少，并且线路损耗小，可以节省一定量的耗电。特别是10KV的高压电动机，可以直接使用电网电源，这样的话，在电源设备上的投资会变得更少，使用也变得简便，故障率也会变小。
而高压电机与低压电机相比，其缺点是：
1、绕组的成本相对较高，相关的绝缘材料成本也会随之变高;
2、对使用环境的要求远远比低压电动机对环境的要求要高;
3、绝缘处理工艺较难，工时费用较多，电机制造周期较长。
各种电机优缺点比较： 驱动电机选择方案 要使电机可以调节平板获得想要的角度，电机必须要有很好的激动性能，不但能够有足够的响应速度，还能平稳地进行精密的定位。 直流电机 优点：采用PWM控制的直流电机，直流电机可以对电机的速度进行平滑的调节。直流电机调速性能好（调速性能是指电动机在一定负载的条件下，根据需要，人为地改变电动机的转速。直流电动机可以在重负载条件下，实现均匀、平滑的无极调速，而且调速范围较宽） 起动力矩大。可以均匀而经济地实现转速调节。因此，凡是在重负载下起动或要求均匀调节转速的机械，如大型可逆轧钢机，卷扬机，电力机车等，都用直流电动机拖动。 动态特性好 缺点：在电源上：需要交流电的整流或直流发电机供电。 步进电机 优点：用单片机控制的步进电机，由于控制信号是数字信号，不再需要数/模转换；步进电机采用脉冲驱动，转动的方向、速度都是可控的。便于根据测量的角度根据需要调节步进电机的转动。 步进电机的旋转角度正比于脉冲数，精度高且不累计误差，具有较好的位置精度和运动的重复性。另外步进电机的显著特点就是快速启停能力的转换精度高，正反转控制灵活。 步进电机不需要使用传感器就能精确定位 缺点：其驱动能力有限（不适合驱动小车）。 减速电机 优点：减速电机结构紧凑，体积小，承受过载能力强，且能耗低，性能优越，效率高，振动小。 缺点：由于机械效率影响，减速电机输出扭矩的增加和电机功率的增加不成正比，易出现死区现象，不利于控制。 显示系统方案 LED数码管显示器 优点：LED数码管电压低、寿命长、对外界环境要求低，易于维护，同时它是采用BCD编码显示数字，亮度高。 缺点：其功耗大，电路复杂，占用资源较多，显示信息量少，精度低。 LCD液晶显示器 优点：微功耗，显示信息量大、字迹清晰、美观、视觉舒适，使整个控制系统更加人性化。 小车循迹方案 红外探测法 用红外对管，利用不同颜色对红外线的吸收率不同的原理进行，配合比较电路就可实现。
直流无刷和有刷电机优缺点对比 直流无刷电机的原理是在有刷电机的基础上开发和演变的。在未来的一段时间里将是有刷的替代品随着世界各地发起的保护地球的口号有刷终终究会被无刷所取代。无刷直流电机的基本原理去掉了碳刷用电子元器件代替。用电子元器件的开关特性取代机械碳刷使换向变得无机械接触。无刷相对有刷的电机来说有如下优点一、运行声音小这将是我们这个文明社会必将行进的方向。另何工具它都要求降低噪声来保护我们的声音环境。现在最关键的是用在一些需要安静的地方如医院、银行、机场学校等等安静的场所。二、无火花在一些场合就可以大显身手了有一些易燃易爆的地方。三、寿命长因为它用控制器代替了换向器和碳刷是有刷电机的几倍甚至十几倍。碳刷的寿命是有一定的限度的比如一千个小时碳刷就会磨损殆尽只能更换电刷可是更换电机。四、速度高因为采用了磁场感应没有实质的接触速度可以做的更快。有了这么多的优点但是也有不好的地方一、造价高控制器的成本增加至少百元拿微电机来说。原来的换向器和碳刷的成本要低的多。二、如果使用的环境是在高磁场的地方或曾经接触或和高磁场很近电机将失去作用。因为电机本身的转子部件是磁体所作是经过充磁才有磁性的经过高磁场将改变转子的磁场或是消掉了部分的磁性电机都将不能正常工作。再给你补全一点 1 有位置传感器控制方式优点①因为有霍尔位置传感器所以电机换相准确转子位置检测的准确度不受电机转速的影响②不需要外加的转子位置检测电路硬件电路简单③电机换相控制编程简单不需要处理滤波延迟等问
题。缺点①增大了电机的体积。安装了位置传感器后一方面电机结构变复杂了另一方面电机的体积相对来说变大了妨碍了电机的小型化②增加了电机成本。容量在数百瓦以下的小容量方波型无刷直流电机常用的霍尔位置传感器的成本相对于电机本体来说所占比例比较大③传感器的输出信号易受到干扰。传感器的输出信号都是弱电信号在高温、冷冻、湿度大、有腐蚀物质、空气污浊等工作环境及振动、高速运行等工作条件下都会降低传感器的可靠性。若传感器损坏还可能连锁反应引起逆变器等器件的损坏④传感器的安装精度对电机的运行性能影响很大相对增加了生产工艺的难度。2 无位置传感器控制方式优点①降低成本减小电机的体积②抗干扰能力强能在高温、湿度大、有腐蚀物质、空气污浊的环境中工作③无传感器安装的问题减小电机的生产难度。缺点①如反电势法等转子位置检测方法在低速时检测准确度都不高需要其他方法辅助电机起动②由于各种滤波、比较电路引起的相位延迟必须在算法中加以补偿所以算法编程难度较大③由于架构了转子位置检测电路所以增加了硬件的复杂性。
咼压电机差动保护动作的几种原因 时间：2016/1/30 点击数：526 高压电机在运行过程中特别是改造初次投产时会因接线不正确、变比选择不匹配及其他疏漏，引起电机、 变压器差动保护动作，这些问题如不能及时、准确的处理，便会影响到油气生产。我们在实践中找到了很多解决此类问题的办法，供大家共享。 1电机差动保护动作原因分析 1.1已经投产运行中的电机 已经投产运行的电机当岀现差动保护动作时，大都不是因为接线错误了，而是因为电机、电缆或保护装置岀现了问题。解决办法：对电机差动保护的定值和动作值进行比对，就能大致判断岀故障的主要原因并决定先对那些设备进行检查。一般来说，依次对电机、电缆进行绝缘测试、直阻测试，对差动回路包括电流互感器进行测试，检查是否有异常，对保护装置进行检查，也可分班同时进行检查。根据我们的经验，主要是电机内部短路、电缆短路特别是有中间接头的地方以及 CT和二次回路的问题。 投产后的电机也会因外界因素或运行方式的改变，造成电机差动保护动作。我单位卫二变电所就出现了这 种问题。卫二变高压622注水电机在正常运行时，由于给2号主变充电，造成622注水电机差动保护动作。 这个看似没有关联的操作却引起了差动保护动作。后经分析、查找、试验，发现差动电流互感器开关侧其 二次线错接在了测量级上，其电机两侧CT的特性不一致。当给 2号35kV主变充电时就会有直流分量和 谐波串到6kV电机保护回路中（具体分析不在这里赘述），造成差流过大（动作值 1.6A左右，动作整定 值1.02A ）。更改后，再次启动电机并用钱形电流表（4只表）检测二次回路，其差流正常，保护不再误 动。 2改造或新设备第一次投产时，电机差动保护动作原因分析 由于安装人员技术水平不高或是粗心或是对设备了解不够、理解偏差，对电机、保护装置改造后或是新设 备第一次投产试运行时，往往会岀现差动保护动作的现象。下面就介绍我供电服务中心所管辖的变电所岀现过的几种情况。 ⑴郭村变624高压注水电机改造后，几乎每次启动都会出现差动保护动作（动作值 6.2A-7.2A。动作整定 值5.2A ）。对装置的参数整定，CT的极性、接线进行反复检查均没问题，电机试验也正常。后来确认， 由于电机距离开关柜较远（1000m ），电机中心点CT的带负载能力不够，从而在电机直接启动时（启动电流是额定电流的4-6倍）造成差流岀现。测量电动机尾端到开关柜保护装置的接线直阻为 3.5欧，CT带 负载能力为2.2欧。我们从厂家制造了两只专用CT，二次绕组都制成保护级且变比相同，把其副边串接起 来，在不改变变比的情况下，提升了带负载能力。改造后正常。 ⑵郭村变624电机再次改造后，第一次试运行出现了差动速断跳闸，动作值30.2A，动作整定值21.7A。我们对电机、电缆、CT变比、极性及二次回路进行了检查，都没有问题。对差速的动作值与动作整定值进行比对分析，不该是电机差动CT极性接反（相角差180度），接反后其动作值应在 42A以上，更像是差 动回路或一次回路相序不对，其动作电流肯定大于 21.7A，一般小于42A。其动作值与启动电流 258 2015年9月下 的大小成正比，也可以每次启动时，用四只钳形电流表测得数据，再根据余玄定理大致算岀来理想状态下
直流有刷/无刷DC电机的优缺点及选型注意事项 随着对低能耗、高安全性、高可靠性和精确控制的需求不断提升，工业自动化的工业驱动日趋复杂，需要尖端的电机技术的支持。本期大讲台将详细解读直流有刷电机和直流无刷电机的优缺点、设计要素等相关内容。 有刷DC电机 刷式直流电机是现有历史最久的电机拓扑之一。它们将固定刷子安装在定子机座上，摩擦转子上的换向片，而后者又连接至旋转的线圈段。随着电机旋转，不同转子线圈不断连接和断开，这样转子产生的净磁场相对于定子机座就是固定的，且通过定子磁场正确定向，从而产生扭矩。当换向片旋转过刷子时，这些特定转子线圈段的电触头将会断开。由于转子线圈是电感的，而电感器生成高回扫电压来抵抗电流变化，因此刷子和断开的换向片之间会产生火花。这些火花会导致很多负面结果，如电噪声、效率降低，以及某些情况下的危险操作。此外，刷子必须安装弹簧来抵抗换向片，以确保电接触良好。这进一步降低了效率，需要定期维护更换刷子。 尽管有诸多劣势，但刷式直流电机有一显著优势：成本。由于控制刷式直流电机相对简单，因此还广泛用于系统成本是主要驱动因素的应用中。在使用永久磁性生成定子磁通的拓扑中，产生的速度/扭矩曲线非常有线性特征。因此，刷式直流电机历来常用于工业伺服应用，速度和扭矩分别与所应用的电压和电流成正比。但是，半导体器件的跌价使得电源转换和控制的成本降低。因此，许多直流电机被交流电机所取代，后者带来了效率和可靠性提高等优势。 刷式直流电机的主题多种多样，如直流并联电机和通用电机，两者都使用定子线圈代替永久磁性。在直流并联电机中，定子线圈与转子电路并联;而在通用电机中，定子线圈与转子串联。通用电机在家电应用中尤其常用，因为它具有高启动扭矩，可以高速运行。只需添加串联晶闸管并进行交流相位控制，便可轻松对通用电机进行速度控制。但是，刷子/换向器结构常见于这些电机类型，因此它们具有标准PM 刷式直流电机相同的劣势。 无刷直流电机（BLDC）
高压电机整定的方法及整定数值 我厂高压电机主要有701精煤皮带电机630kw两台，原煤皮带电机250kw一台，矸石皮带一部200kw一台，二部400kw两台，现在就拿701高压电机整定的方法及整定数值论述。 701高压电机、高压启动柜的保护主要是有过电流保护和漏电保护。那么如何整定高压电机电流？首先要知道电机电流是多少，我们701电机的电流每台是44.8A，那就我们把电流继电器整定在 4.48A。一般过流保护是由两个电流继电器并联组成的，那么另一个电流继电器也整定在 4.48A。如何来整定电流继电器呢？第一要知道电流互感器的变比是多少，我们这里高压启动柜电流互感器是50/5；第二还要知道电流继电器的接法是什么，如果是串联接法，那么电流继电器指针移动多少数值就是多少。如果是并联接法，那么电流继电器指针移动多少数值在乘以2就是实际数值。我们这里的电流继电器是串联接法。继电器型号是DL-32型，它的刻度是 2.5A-5A，我们整定电流继电器大约 4.48A。即50/5*4.48=44.8，为我厂高压电机的额定电流值。 高压电机启动时间是怎样整定？首先我们要知道高压启动柜电流控制回路的原理。和时间继电器的时间单位。我们的高压电机高压启动柜是由两个并联的电流继电器的常开点，串联接在时间继电器的A1点上。时间继电器的常闭
点动作后，高压启动柜开关跳闸。我们的高压电机高压启动柜内时间继电器单位是min，它的刻度是0、0.2、0.4、0.6、0.8、1.0、1.2分钟。在启动一台新高压电机设备或者是改造完的高压电机设备时，要告知上一级配电室值班人或是主管机电人。也就是怕高压电机在启动时越级跳高压开关，也方便于在总进线柜观察启动电流和启动时间。在第一次启动高压电机时要检查高压电机的绝缘阻值，和电缆的绝缘阻值，用手盘动电机，是否可以转动电机。首次启动高压电机时时间整定在3-5秒，便于观察启动电流，启动时间，并做启动电流和启动时间的记录。如果空载启动电机正常，在加载启动高压电机时适当增加启动时间3-4秒。我厂701皮带重载启动时间是17-19秒。每台电机启动电流280A-300A。这也是我们多次整定的结果。 2012.10.20 冯军山
永磁电机优缺点分析选择指导 永磁电机（PMM）通过定子电流与转子上或转子内的永磁体的相互作用产生转矩。小型低功耗电机用于IT设备，商用机器和汽车辅助设备中的表面转子磁体是常见的。内部磁体（IPM）在电动车辆和工业电机等大型机器中很常见。 在永磁电机中，如果不考虑转矩脉动，则定子可能使用集中（短节距）绕组，但在较大的永磁电机中分布绕组是常见的。 由于永磁电机没有机械换向器，所以逆变器对于控制绕组电流至关重要。 与其他类型的无刷电机不同，永磁电机不需要电流来支持其磁场。因此，如果体积小或重量轻，永磁电机可以提供最大的扭矩，并且可能是最好的选择。无磁化电流也意味着在“最佳点”负载下效率更高 - 即电机性能最佳的地方。 此外，尽管永磁体在低速时带来了性能优势，但它们也是技术上的“致命弱点”。例如，随着永磁电机速度的增加，反电动势接近逆变器电源电压，从而无法控制绕组电流。这定义了通用永磁电机的基本速度，并且在表面磁体设计中通常代表给定电源电压的最大可能速度。 在大于基本速度的速度下，IPM使用主动磁场弱化，其中操纵定子电流故意压低磁通量。可以可靠实施的速度范围限制在4：1左右。和以前一样，这个限制可以通过减少绕组匝数和接受更大的成本和逆变器中的功率损耗来实现。 磁场弱化的需要是速度相关的，并且不管扭矩如何都会产生相关的损失。这会降低高速下的效率，特别是在轻负载下。在高速公路行驶的电动汽车中，这是非常严重的。永磁电机经常受到电动汽车的青睐，但是在实际驾驶周期进行计算时，效率的好处是值得怀疑的。有趣的是，至少有一家着名的电动汽车制造商已经从PM切换到感应电动机。
其他缺点包括由于其固有的反电动势在故障条件下难以管理的事实。即使变频器断开，只要电机旋转，电流就会持续流过绕组故障，从而导致齿槽转矩和过热，并且都是危险的。例如，由于变频器停机，在高速下的磁场减弱会导致不受控制的发电，并且逆变器的直流母线电压可能上升到危险的水平。 除了那些装有钐钴磁体的永磁电机外，操作温度是另一个重要的限制。而由于逆变器故障而产生的高电动机电流会导致退磁。 的最大速度受机械磁铁保持力的限制。如果永磁电机损坏，修理它通常需要返回到工厂，因为安全地提取和处理转子是困难的。最后，报废时的回收也很麻烦，尽管当前稀土材料的高价值可能会使这种材料更具经济可行性。 尽管存在这些缺点，永磁电机仍然在低速和甜点效率方面保持无与伦比的地位，而且在尺寸和重量至关重要的情况下，它们都非常有用。
火力发电： 火电厂是利用煤、石油、天然气作为燃料生产电能的工厂，它的基本生产过程是：燃料在锅炉中燃烧加热水使成蒸汽，将燃料的化学能转变成热能，蒸汽压力推动汽轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械能转变成电能 火电的缺点 火电需要燃烧煤、石油等化石燃料。一方面化石燃料蕴藏量有限、越烧越少，正面临着枯竭的危险。据估计，全世界石油资源再有30年便将枯竭。另一方面燃烧燃料将排出二氧化碳和硫的氧化物，因此会导致温室效应和酸雨，恶化地球环境。 水力发电： 以水具有的重力势能转变成动能的水冲水轮机，水轮机即开始转动，若我们将发电机连接到水轮机，则发电机即可开始发电。如果我们将水位提高来冲水轮机，可发现水轮机转速增加。因此可知水位差愈大则水轮机所得动能愈大，可转换之电能愈高。这就是水力发电的基本原理。 能量转化过程是：上游水的重力势能转化为水流的动能，水流通过水轮机时将动能传递给汽轮机，水轮机带动发电机转动将动能转化为电能。因此是机械能转化为电能的过程。 由于水电站自然条件的不同，水轮发电机组的容量和转速的变化范围很大。通常小型水轮发电机和冲击式水轮机驱动的高速水轮发电机多采用卧式结构，而大、中型代速发电机多采用立式结构。由于水电站多数处在远离城市的地方，通常需要经过较长输电线路向负载供电，因此，电力系统对水轮发电机的运行稳定性提出了较高的要求：电机参数需要仔细选择；对转子的转动惯量要求较大。所以，水轮发电机的外型与汽轮发电机不同，它的转子直径大而长度短。水轮发电机组起动、并网所需时间较短,运行调度灵活,它除了一般发电以外，特别适宜于作为调峰机组和事故备用机组。 水电的缺点 水电要淹没大量土地，有可能导致生态环境破坏，而且大型水库一旦塌崩，后果将不堪设想。另外，一个国家的水力资源也是有限的，而且还要受季节的影响。 太阳能发电 利用太阳能发电的方法有三种: 其一为利用光电池，直接将日光转换为电流。（也称光伏发电） 基本原理就是“光伏效应” 光子照射到金属上时，它的能量可以被金属中某个电子全部吸收，电子吸收的能量足够大，能克服金属内部引力做功，离开金属表面逃逸出来，成为光电子。 “光生伏特效应”，简称“光伏效应”。指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。它首先是由光子（光波）转化为电子、光能量转化为电能量的过程；其次，是形成电压过程。有了电压，就像筑高了大坝，如果两者之间连通，就会形成电流的回路。 光伏发电，其基本原理就是“光伏效应”。太阳能专家的任务就是要完成制造电压的工作。因为要制造电压，所以完成光电转化的太阳能电池是阳光发电的关键。 太阳能电池，通常称为光伏电池。目前的主要的太阳能电池是硅太阳能电池。用的硅是“提纯硅”，其纯度为“11个9”，比半导体或者说芯片硅片“只少两个9”；
低压电动机保护定值整定
电动机的主要保护及计算 一、速断保护 1.速断高值：动作电流高定值Isdg计算。按躲过电动机最大起动电流计算，即： Isdg=Krel×Kst×In In=Ie/n TA 式中 Krel——可靠系数1.5； Kst——电动机起动电流倍数（在6-8之间）； In——电动机二次额定电流； Ie——电动机一次额定电流； n TA——电流互感器变比。 2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即： Isdd=Krel×Kfb×In=7.8In
式中 Krel——可靠系数1.3； Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。 3.动作时间整定值计算。保护固有动作时间，动作时间整定值取： 速断动作时间: tsd=0s. 二、单相接地零序过电流保护（低压电动机） 1.一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取： I0dz=(0.05-0.15)Ie 式中 I0dz——单相接地零序过电流保护一次动作电流整定值； Ie——电动机一次额定电流。 当电动机容量较大时可取： I0dz=(0.05-0.075)Ie 当电动机容量较小时可取： I0dz=(0.1-0.15)Ie 由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。 2.动作时间t0dz计算。取： t0dz=0s。 三、负序过电流保护 电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反（电流互感器TA前相序接反）等出现很大的负序电流（I2）时，负序电流保护或不平衡电流（△I）保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I 保护）延时动作切除故障。 1.负序动作电流计算。电动机两相运行时，负序过电流保护应可靠动作。 2.国产综合保护设置两阶段负序过电流保护时，整定计算可同时采用Ⅰ、Ⅱ段负序过电流保护。 （1）负序Ⅰ段过电流保护。按躲过区外不对称短路时电动机负序反馈电流和电动机起动时出现暂态二次负序电流，以及保证电动机在较大负荷两相运行和电动机内部不对称短路时有足够灵敏度综合考虑计算。 1）动作电流，采取经验公式，取： I22dz＝（0.6-1）In 一般取I22dz=0.6In 2）动作时间。取： t22dz＝（0.5-1）s。 （2）负序Ⅱ段过电流保护。按躲过电动机正常运行时可能的最大负序电流和电动机在较小负荷时两相运行时有足够灵敏度及对电动机定子绕组匝间短路有保护功能考虑。 1）动作电流，用经验公式，取： I22dz＝（0.15-0.3）In 一般取I22dz=0.15In 2）动作时间。一般取： t22dz＝（10-25）s。
三相异步电动机的优缺点 1、三相异步电动机的优点 三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而产生感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。 2、异步电动机存在的缺点 2.1笼型感应电动机存在下列三个主要缺点。 （1）起动转矩不大，难以满足带负载起动的需要。当前社会上解决该问题的多数办法是提高电动机的功率容量（即增容）来提高其起动转矩，这就造成严重的“大马拉小车”，既增加购买设备的投资，又在长期的应用中因处于低负荷运行而浪费大量电量，很不经济。第二种办法是增购液力偶合器，先让电动机空载起动，在由液力偶合器驱动负载。这种办法同样要增加添购设备的投资，并因液力偶合器的效率低于97%，因此至少浪费3%的电能，因而整个驱动装置的效率很低，同样浪费电量，更何况添加液力偶合器之后，机组的运行可靠性大大下降，显著增加维护困难，因此不是一个好办法。 （2）大转矩不大，用于驱动经常出现短时过负荷的负载，如矿山所用破碎机等时，往往停转而烧坏电动机。以致只能在轻载状况下运行，既降低了产量又浪费电能。 （3）起动电流很大，增加了所需供电变压器的容量，从而增加大量投资。另一办法是采用降压起动来降低起动电流，同样要增加添购降压装置的投资，并且使本来就不好的起动特性进一步恶化。 2.2 绕线型感应电动机 绕线性感应电动机正常运行时，三相绕组通过集电环短路。起动时，为减小起动电流，转子中可以串入起动电阻，转子串入适当的电阻，不仅可以减小起动电流，而且由于转子功率因数和转子电流有功分量增大，起动转矩也可增大。这种电动机还可通过改 变外串电阻调速。绕线型电动机虽起动特性和运行特性兼优，但仍存在下列缺点：（1）由于转子上有集电环和电刷，不仅增加制造成本，并且降低了起动和运行的可
一、电动给水泵组保护 1．主要技术参数： 额定容量：5400KW CT配置： 1000/5 额定电压：6KV 额定电流I s：启动电流：6I n 2．开关类型：真空断路器 保护配置：HN2001 HN2041 3．HN2041定值整定： 3．1电动机二次额定电流I e计算： I e=I n/n r=(1000/5)=(A) 启动时间：8S 3．2分相最小动作电流I seta、I setc: 1）最小动作电流整定，保证最大负荷下不误动。 按标准继电保护用的电流互感器在额定电流下10P级的比值误差为 +3℅，即最大误差为6℅。 I dz = K k. 6℅I s/n lh =2××= 取I seta= I setc= 3．3制动系数K Z.的整定原则： 保护动作应避越外部最大短路电流的不平蘅电流，K k应等于其比率制动曲线的斜率I dzmax/I resmax即 K z = I dzmax/I resmax = （K k K fzq K st F j I kmax）/I kmax = ╳2╳╳
= 3．4差动保护时间：t dz=0 s 3．5拐点制动电流I res =(额定电流作为拐点) 4．HN2001定值整定： 配置：速断保护，定时限过电流I段保护，正序电流定时限保护，负序电流定时限保护，低电压保护，零序定时限过电流保护，过载反时限保护（投信号）. 4．1电动机二次额定电流I e计算： I e=I n/n r=(1000/5)=(A) 4．2速断保护I>>计算： 启动时速断保护定值: 按躲过电动机启动电流整定，可靠系数取。启动电流 6 I e根据设计院图纸。 I qd=6 I e=6×=(A) I dz =K k×I qd=×= 灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm: K lm=I(2) I dz=16520/4680>2. 运行时速断保护定值： I dz= K k×3Ie=×3×= A 保护动作时间:t取0秒. 4．3定时限I段过电流保护：
直线电机： 一：优点： 1.进给速度范围宽。可从1（1）m/s到20m/min以上，加工中心的快进速度已达208m/min，而传统机床快进速度<60m/min，一般为20～30m/min。 2.速度特性好。速度偏差可达（1）0.01%以下。 3.加速度大。直线电机最大加速度可达30g，加工中心的进给加速度已达3.24g，激光加工机的进给加速度已达5g，而传统机床进给加速度在1g以下，一般为0.3g。 4.定位精度高。采用光栅闭环控制，定位精度可达0.1～0.01（1）mm。应用前馈控制的直线电机驱动系统可减少跟踪误差200倍以上。由于运动部件的动态特性好，响应灵敏，加上插补控制的精细化，可实现纳米级控制。 5.行程不受限制。传统的丝杠传动受丝杠制造工艺限制，一般4～6m，更的行程需要接长丝杠，无论从制造工艺还是在性能上都不理想。而采用直线电机驱动，定子可无限加长，且制造工艺简单，已有大型高速加工中心X轴长达40m 以上。 6.结构简单、运动平稳、噪声小，运动部件摩擦小、磨损小、使用寿命长、安全可靠。 二：原理：直线电机与普通电机在原理上类似，它只是电机圆柱面的展开，其种类与传统电机相同，例如：直流直线电机，交流永磁同步直线电机，交流感应异步直线电机，步进直线电机等。象无刷旋转电机，动子和定子无机械连接（无刷）。直线电机使用和旋转电机相同的控制和可编程配置。直线电机的形状可以是平板式和U 型槽式，和管式.哪种构造最适合要看实际应用的规格要求和工作环境。 三：直线电机的缺点是：（1）存在不可避免的“端部效应（Edge Effect）”，即直线电机的端部磁场的畸变影响了行波磁场的完整性，使得电动机的损耗增加，推力减小，而且存在较大的推力波动；（2）控制难度大，直线电动机在运行的过程中负载的变化，系统参数的变动和各种干扰，包括端部效应，都直接作用在电机本身，没有缓冲环节，如果系统的鲁棒性不强，会造成系统的失稳和性能的下降；（3）其它缺点如需要隔磁，安装困难，成本高等。 四：电机规格：行程80mm的电机，总长200mm左右，宽40mm左右，不加座高20mm左右，价格在4000/个，2公斤力20N左右。 五．分类：直线电机大体上分直线直流电机、直线步进电机、直线磁阻电机、直线感应电机、和直线同步电机五种，但各种直线电机的发展并不均衡，直线伺服系统中的驱动电机以永磁直线电机和直线感应电机为主。永磁直线电机和直线感应电机各有其优缺点。永磁直线电机的优势在于：每单位尺寸更大的出力；发热少，冷却要求低，长次级不需冷却。存在的问题在于：永磁体产生的强磁场使其安装和操作较困难；永磁磁场吸引铁屑，实际加工时排屑困难，电机必须加密封以防止铁屑阻塞气隙或进入运动副中；需通过位置传感器对电机进行电流换向控制；永磁铁有可能退磁。直线感应电机的优势在于：其次级结构简单，安装、维修和除屑容易。因为不使用昂贵的永磁体，在长行程（如传送装置）的应用场合有降低成本的可能性。缺点在于采用电激磁，因此效率低，发热大，次级也需要冷却；气隙公差严格，通常只有0.1mm，工艺性差，加工成本高；需要复杂的矢量变换技术，控制算法远比直线永磁电机的控制算法复杂。
电机修理工艺流程 一、铭牌记录 二、拆除旧绕组前的数据记录 1、接线方式 1、三相异步电动机 2、并联支路数 3、绕组方式 4、线圈方式 5、绕组尺寸 1、主磁极与换向极的连接方式 2、励磁线圈的连接方式 2、直流电机 3、电枢绕组的形式 4、均压线的形式 5、绕组尺寸 3、高压电机有特殊要求的做好相序记录及引线标号打标记 三、旧绕组拆除 在拆除绕组时尽量做到减少对铁心的损伤，以免下线圈时候受到铁心的影响同时拆除旧绕组时，做好相关数据记录。 1、节距 2、线圈本数 1、三相异步电动机3、匝数 4、线截面积 1、节距 2、线圈本数 3、匝数 2、直流电机转子4、线截面积 5、升高片数 6、均压线节距 7、均压线线径
1、节距 2、线圈本数 3、高压电动机3、匝数 4、线截面积 5、绝缘厚度 4、所有电机定转子测量内径、外径、铁心长度、槽高、槽宽 四、拆除后的清理 1、清理槽内残留物、修复变形硅钢片、修复过程中注意硅钢片的整齐度以及修理后不允许留有毛刺 2、直流电机还包括升高片的修复、换向器表面的光洁度及划沟处理 3、清理后，对直流电机进行换向器对地工频耐压试验。换向器以及升高片短路试验 五、电机槽绝缘及相间绝缘 必须选用电机标牌所表明的电机的绝缘等级材料，不允许选用低一级绝缘材料所代用。 必要时选用高一级的材料所代替（常用绝缘材料及允许最高温升见表 六、电机的下线工艺 1、低压电机 首先在铁心槽内垫好槽绝缘，为保证绕组与铁心之间对地绝缘良好，放置槽绝缘前应压 缩空气吹净杂物，为了加强槽口两端绝缘及其机械强度将槽两端绝缘伸出部分折叠成双层放 置，中小型电动机应伸出铁心10mm左右，容量大于50KW的电动机应伸出铁心15-20 mm 左 右。下线时应注意不能用铁锤敲打直接敲打绕组，使用划线板时不要损伤导线漆膜和绝缘材
有刷串励电机(Series Motor)： 如今国内常用的车用电机，优点是控制简单。串励直流电动机有软的机械特性、转速随负载变化较大、负载轻转速快、负载重转速慢、转矩近似与电枢电流的平方成正比变化，起动转矩比并励电动机大，适用于要求起动转矩特别大，而对转矩的稳定无要求的运输拖动机械。 有刷他励电机(Shunt Motor)： 他励直流电动机有硬的机械特性，转矩随电枢电流成正比变化，相同情况下，起动转矩比串励电动机小，适用于转速要求稳定，而对起动转矩无特别要求的负载。 并可通过弱磁等技术提高车速，目前国内应用较少原因是该电机控制器成本高、技术难度大。对电机厂而言他励电机和串励电机成本及价格一般是一样的，只是励磁绕线方式不同。目前凯利公司的他励电机控制器总成价格已经较串励电机控制器总成便宜(主要是由于串励电机需要换向接触器，他励电机可通过控制器换向，节省的换向接触器成本)，已经适合大批量应用。 有刷永磁电机(Permanent Magnet Motor)： 特性和他励电机较像，因为他的励磁是由永久磁铁来提供，所以比他励电机省电。缺点是电机价格贵。他励和永磁电机因为其特性，可实现刹车时再生发电回收部分电能功能，一般可回收5%-10%，可明显提高续航里程。 无刷永磁电机(Brush-less DC Motor)： 无刷永磁电机的励磁也是由永久磁铁来提供，但是内部少了碳刷，需要由控制器来控制电机实现换向。目前主要是低功率应用较多，像200W-800W，目前主要应用在电动自行车领域。大功率无刷电机目前也已经上市但是电机较少，大功率无刷控制器更少且市场价格较贵。目前凯利公司正在研制电压最高80V，电流最高350A的无刷大功率控制器，将在二个月内小批量投放市场，有望改变大功率无刷电机控制器整体价格高的缺点。 交流电机(AC Motor)： 电机效率比直流电机稍高，其是通过控制器改变输出交流频率和电压来调速。缺点是控制器及配套价格高,但电机成本低。目前主要应用在电动叉车领域。凯利正在研制电压最高80V，电流最高350A的交流大功率交流控制器，将在二个月内小批量投放市场，有望改变交流电
高压电动机的继电保护高压电动机的定子绕组和其引出线，一般应装设电流速断保护。对生产过程中容易发生过载的电动机，应装设过负荷保护，过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置。对于高压电动机容量在2000kW以上的，在电流速断不能满足灵敏度要求时，应装设纵联差动保护。当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机，以及为了保证重要电动机自启动而需要断开的次要电动机，应装设低电压保护，一般带有~时限作用于跳闸，但是为了保证人身和设备的安全，在电源电压长时间小时后，须从系统中自动断开的电动机，也需要装设低电压保护，一般带有5~10s时限作用于跳闸。一、高压电动机的相间短路保护－对于功率小于2000kW的电动机，常采用电流速断来作为电动机的相间短路保护，当灵敏度要求较高时，可以用DL型或GL型继电器构成两相不完全星型连接方式，其接线方式与电路线路或电力变压器的电路速断相同。也可以采用两相差接线，即两相一继电器接线。ZG电力自电流速断的动作电流按躲过电动机的最大启动电流来整定。二、电动机的过压保护－过负荷保护可以采用一相一继电器接线，也可以采用两相两继电器不完全星型连接或两相差一继电器接线。由于电动机装有电流速断保护，过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护。过负荷的动作电流按躲过电动机的最大启动电流来整定。过负荷保护的动作时间应大于电动机的启动时间，一般取10-16s，如用GL型继电器，可取两倍动作电流时的时间12-16s。 三、高压电机的低电压保护－当电压互感器一次测隔离开关断开时，低电压保护即退出工作，防止无动作。对保护动作不重要的电动机，电压继电器按60％-70％额定电压整定，动作时间取；对动作较为重要的电动机，电压继电器按30％-50％额定电压整定，动作时间取5-10s。 四、高压电动机的差动保护－在小电流接地的供电系统中，可以采用两相两继电器的差动保护接线，差动保护的动作电流按躲过电动机额定电流In来整定，主要考虑二次回路断线时不至于引起误动作。五、同步电动机的失步保护－采用两相差接线对同步电动机的失步进行保护。当电动机定子绕组内出现较大的由于失步引起的脉动电流时电流继电器动作。反应转子回路内交变电流的失步保护－在同步电动机的转子回路中串接电流互感器，正常运行时转子回路中流过直流电流，互感器的二次侧不产生感应电动势，保护装置不动作，当同步电动机发生失步运行时，转子回路中感应出交变电流，通过电流互感器使二次侧保护继电器动作。高压电动机保护配置：大型发电厂的高压厂用电机及一些工矿企业的高压电机普遍
有刷直流电动机的主要优点是控制简单、技术成熟。具有交流电机不可比拟的优良控制特性。在早期开发的电动汽车上多采用直流电动机，即使到现在，还有一些电动汽车上仍使用直流电动机来驱动。但由于存在电刷和机械换向器，不但限制了电机过载能力与速度的进一步提高，而且如果长时间运行，势必要经常维护和更换电刷和换向器。另外，由于损耗存在于转子上，使得散热困难，限制了电机转矩质量比的进一步提高。鉴于直流电动机存在以上缺陷，在新研制的电动汽车上已基本不采用直流电动机。 以前，电动汽车通常采用直流电机驱动系统，例如，与电动汽车驱动系统相似且在我国城市中广泛使用的无轨电车, 至今仍然使用的是这种驱动系统. 直流电机驱动系统具有成本最低、易于平滑调速控制器简单、技术成熟等优点,但由于直流电机在运行过程中需要电刷和换向器换向, 因而电机本身效率低于感应 交流电机的效率, 同时, 电刷需要定期维护, 造成了使用的不便，直流电机还有一个缺点就是电机本身的体积大重量大, 这是由于直流电机转速不高决定的, 换向器和电刷限制了直流电机的转速, 其最高转速大概在6 0 0 0一8 0 0 0 r / m in 之间, 只是感应交流电机最高转速的一半甚至更低, 而对于同功率的电机而言, 能达到的转速越高, 则重量和体积则越小.
永磁无刷直流电动机的基本性能 永磁无刷直流电动机是一种高性能的电动机。它的最大特点就是具有直流电动机的外特性而没有刷组成的机械接触结构。加之，它采用永磁体转子，没有励磁损耗：发热的电枢绕组又装在外面的定子上，散热容易，因此，永磁无刷直流电动机没有换向火花，没有无线电干扰，寿命长，运行可靠，维修简便。此外，它的转速不受机械换向的限制，如果采用空气轴承或磁悬浮轴承，可以在每分钟高达几十万转运行。永磁无刷直流电动机机系统相比具有更高的能量密度和更高的效率，在电动汽车中有着很好的应用前景。 永磁无刷直流电动机的控制系统 典型的永磁无刷直流电动机是一种准解耦矢量控制系统，由于永磁体只能产生固定幅值磁场，因而永磁无刷直流电动机系统非常适合于运行在恒转矩区域，一般采用电流滞环控制或电流反馈型SPWM法来完成。为进一步扩充转速，永磁无刷直流电动机也可以采用弱磁控制。弱磁控制的实质是使相电流相位角超前，
交流伺服电机 优点 ⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。 ⑵定子绕组散热比较方便。 ⑶惯量小，易于提高系统的快速性。 ⑷适应于高速大力矩工作状态。 直流伺服电机 直流伺服电机特指直流有刷伺服电机——电机成本高结构复杂，启动转矩大，调速范围宽，控制容易，需要维护，但维护不方便（换碳刷），会产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。 直流伺服电机不包括直流无刷伺服电机——电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定，电机功率有局限做不大。容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护不存在碳刷损耗的情况，效率很高，运行温度低噪音小，电磁辐射很小，长寿命，可用于各种环境。 用途： 1、各类数字控制系统中的执行机构驱动。 2、需要精确控制恒定转速或需要精确控制转速变化曲线的动力驱动。 按电机惯量大小可分为： 1、小惯量直流电机——印刷电路板的自动钻孔机 2、中惯量直流电机（宽调速直流电机）——数控机床的进给系统 3、大惯量直流电机——数控机床的主轴电机 4、特种形式的低惯量直流电机 步进电机 优点
1、电机旋转的角度正比于脉冲数； 2、电机停转的时候具有最大的转矩（当绕组激磁时）； 3、由于每步的精度在百分之三到百分之五，而且不会将一步的误差积累到下一步因而有较好的位置精度和运动的重复性； 4、优秀的起停和反转响应； 5、由于没有电刷，可靠性较高，因此电机的寿命仅仅取决于轴承的寿命； 6、电机的响应仅由数字输入脉冲确定，因而可以采用开环控制，这使得电机的结构可以比较简单而且控制成本； 7、仅仅将负载直接连接到电机的转轴上也可以极低速的同步旋转； 8、由于速度正比于脉冲频率，因而有比较宽的转速范围。 缺陷 1、如果控制不当容易产生共振； 2、难以运转到较高的转速； 3、难以获得较大的转矩； 4、在体积重量方面没有优势，能源利用率低； 5、超过负载时会破坏同步，高速工作时会发出振动和噪声。 综上所述，交流伺服系统在许多性能方面都优于步进电机。但在一些要求不高的场合也经常用步进电机来做执行电动机。所以，在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素，选用适当的控制电机。
Infolytica软件与同类软件的区别 Infolytica与Ansys、Ansoft、Flux软件对比如下：
●这里主要介绍下Infolytica与Ansoft、Flux对比中的优势： ?建模方面：Infolytica应用于任何二维、三维结构建模，可导入、导出其他格 式，如SAT、Pro/E、Catia、STEP、IGES、Investor等，模型识别能力较强。 Ansoft Maxwell、Flux模型识别能力方面不好，导出的cad模型dxf图纸不能直接标注。 ?剖分功能：Infolytica具有网格自适应剖分功能和求解阶次自适应功能，具备 市场唯一的二维1~4阶和三维1~3阶求解能力，可以在保证精度的情况下，快速求解2D/3D问题。而Ansoft网格剖分技术只适合于低端或二维领域，也只有在二维领域才能跟Infolytica相提并论，在处理三维大型复杂问题时则明显不足。 ?3D电磁分析中：速度和精度上Infolytica软件高于Ansoft和Flux软件。 ?二次开发方面：Infolytica具有丰富的脚本和操作过程详细而简洁的函数记 录，非常方便使用者二次开发。而Ansoft、Flux 操作记录非常复杂, 给二次开发带来困难。Ansoft通过宏来实现，对用户的编程能力要求太高。 ?不同之处：Infolytica具有市场上唯一支持六自由度和多运动部件瞬态运动求 解器，而Ansoft、Flux不具备这两种功能。 ?多参数和多目标优化：Infolytica强大的参数化功能，结合优化模块OptiNet 可以进行多参数和多目标的优化，Flux这个功能较好，Ansoft有这个功能，但没有温度功能，更不能对磁热耦合结果进行优化。 ?全球5大领先优势：磁场MagNet和电场ElecNet的耦合，应用粒子加速、 CRT电子轨迹和电弧研究；磁场MagNet和温度场ThermNet双向耦合分析； 电场ElecNet和温度场ThermNet双向耦合分析；优化模块OptiNet可以优化磁场MagNet 和温度场ThermNet耦合结果、电场ElecNet和温度场ThermNet 耦合结果；电磁场的六自由度、多运动体的独家分析能力。 一：计算的全面性
电动机综合保护整定原则 1、差动电流速断保护 按躲过电动机空载投入时最大暂态电流引起的不平衡电流最大外部以及短路时的不平衡电流整定整定 一般取：I dz=KI e/n 式中：I dz：差电流速断的动作电流 I e：电动机的额定电流 K：一般取8~10 2、纵差保护 1）纵差保护最小动作电流的整定最小动作电流应大于电动机启动过程中时的不平衡电流 I dz.min=K KΔmI e/n 式中：I e：电动机的额定电流 n：电流互感器的变比 K K：可靠系数，取3~4 Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.1 在工程实用整定计算中可选取I dz.min=（0.3~0.6）I e/n。 2）比率制动系数K 按最大外部短路电流下差动保护不误动的条件，计算最大制动系数 K =K K K fzq K tx K c 式中：K tx：电流互感器的同型系数，K tx=0.5
K K：可靠系数，取2~3 K c：电流互感器的比误差，取0.1 K fzq：非周期分量系数，取1.5~2.0 计算值K max=0.3，但考虑电流互感器的饱和和暂态特性畸变的影响，在工程实用整定计算中可选取K=0.3~0.6 3、电流速断保护 整定原则：躲过电动机启动时的产生的最大电流，但在正常运行中又要有足够的灵敏度； 1）Izd = K K.Istart K为可靠系数,一般地Kk=1.3 Istart为电动机启动的最大电流，该电流值可以通过启动电机时记录保护中记录的最大电流取得；或根据动机标称启动电流得到；2）若Istart不好确定时，可根据下面推荐进行计算Istart； 单鼠笼: Istart=(6~7)Ie 双鼠笼: Istart=(4~5)Ie 绕线式: Istart=(3~4)Ie Idz=K*Izd 电动机启动过程中K=1，启动结束后K=0.5； 即当电动机启动完成后速断定值自动降低为原定值的50％。可有效地防止启动过程中因启动电流过大引起的误动，同时还能保证正常运行中保护有较高的灵敏性。 3）速断动作时间tsd 根据现场运行经验，一般取取tsd =0.05s
