如何设计厂房通风换气次数
如何设计厂房通风换气次数
各种场合的换气次数参考
负压风机水帘通风降温系统
水帘墙与负压通风技术免去了降温设备音量及维修的烦恼。此技术不但费用低，而且降温效果好。
技术之一：投资费用低效能大，可节省中央空调 80% 的投资
技术之二：通风降温效果好，分散冷气均匀从而显现出风机和水帘的降温的优点。
技术之三：耐用、环保、净化空气、还可起到排尘的作用，而且易清洗。技术之四：后期运行费用低，投资小、运行成本低，为企业节省费用。技术之五：噪音底及免维修为车间降温更理想。
它的原理是将厂房，车间(包含屋顶部分)全部密封，与外界隔绝，将厂房，车间的内部的空气往外抽取、另一端则导入外界空气，这样的环境控制就称密闭式通风系统。
苏州南博通风降温设备有限公司位于苏州相城区,是一个专业生产负压
风机的企业,公司专业设计、生产通风设备,降温设备,车间降温,车间通风,降温设备,通风工程,通风降温设备,苏州风机,冷风机,水空调,工业风机,环保风机,风机水帘,通风工程,通风系统,排烟设备,排风设备,换气扇,抽风机,负压风机,喇叭扇，厂房通风设备为主，集产品销售和为客户提供整厂通风降温规划设计及安装的较大规模的厂家。
经过多年的艰苦创业，感谢苏州，昆山，常州，上海，南京，无锡，江阴，宜兴，常熟，太仓，张家港，吴江，浙江，丹阳，扬中，沭阳，泗洪，射阳，溧水，镇江，句容，南通，启东，湖州，扬州，泰州，嘉兴，嵊州，嘉善，桐乡，杭州，宁波，绍兴，温州，富阳，余姚，等地客户的支持与厚爱，赢得了国内外市场广大客户的信誉和青睐。
通风设备通风降温设备负压风机如家酒店官网汉庭酒店官网百万葵园

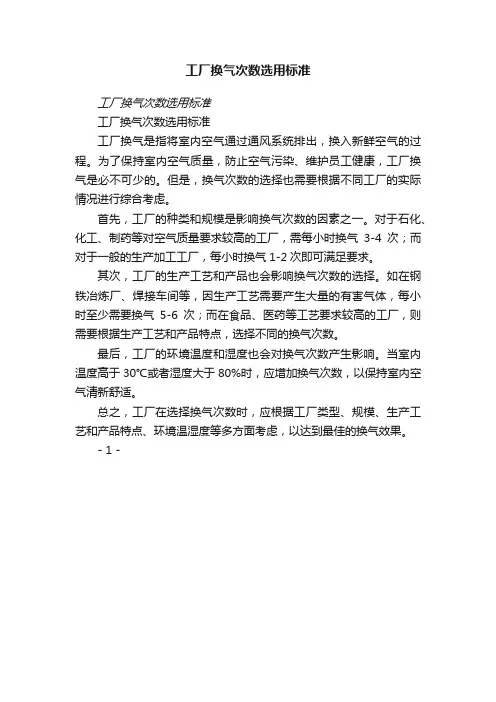

※一般环境要求换风量为25～30次/小时。
※人流密集的公共场所，要求换风量为30～40次/小时。
※有发热设备的生产车间，要求换风量为40～50次/小时。
※高温及有严重污染的生产车间，要求换风量为50～60次/
小时。
※在较潮湿的南方地区换气次数应适当增加，而较炎热干燥的北方地区则可适当减少换气次数。
通风空调工程施工组织设计方案 目录 一、施工组织方案 (02) 1、工程概况 (02) 2、施工总体布署计划 (03) 3、施工部署 (04) 4、劳动力计划 (09) 5、主要工程的施工方法 (10) 6、施工机具 (14) 二、施工进度计划 (16) 三、主要技术组织措施 (17) 1、保证质量的技术组织措施 (17) 2、保证进度的技术组织措施 (18) 3、保证安全及文明施工的技术组织措施 (21) 4、环境污染防治的技术组织措施 (24) 四、施工平面布置图 (25) 1、临时施工用水 (25) 2、临时用电 (25) 3、主要施工机械设备一览表 (26) 4、施工人员及其技术资格一览表 (27) 5、拟派项目经理一览表 (28) 五、保修服务计划 (30) 1、售后服务中心简介 (30) 2、售后服务承诺 (30) 3、售后服务时间安排 (30) 4、售后服务收费标准 (30) 5、维修技术人员情况一览表 (30)
一、施工组织方案 1、工程概况及设计标准和依据 ****有限公司机电设备工艺安装工程之通风空调是根据中国轻工业**设计工程有限公司的设计方案、施工图纸、有关资料及说明和通风空调设计施工规范为依据，结合现场实际情况而制定的施工方案。 1.1、工程概况： （1）工程名称：****有限公司机电设备工艺安装工程 （2）工程地点：**省**高新技术开发区**小区 （3）建设单位：**省**有限公司 （4）工程简介： ****有限公司机电设备工艺安装工程为**省**有限公司投资兴建的机电设备工艺安装工程（包括工艺管道及部分设备、动力、照明、给排水、空调通风、消防等工程安装），项目总用地面积约为77610m2，建筑面积约为29535 m2。 （5）通风空调工程项目范围（包括全厂范围内的所有通风空调设备）： 1)钢结构天面风机设备及安装由建设单位提供，但线路及控制部分 在本工程内。 2)生产区空调系统的主机及其空气处理机组由建设单位提供，但冷 却塔及其泵组设备和整个系统的设备安装几调试在本工程内。 3)包括主办公室通风和空调安装，但须与二次装修公司配合。1.2施工设计规范和标准

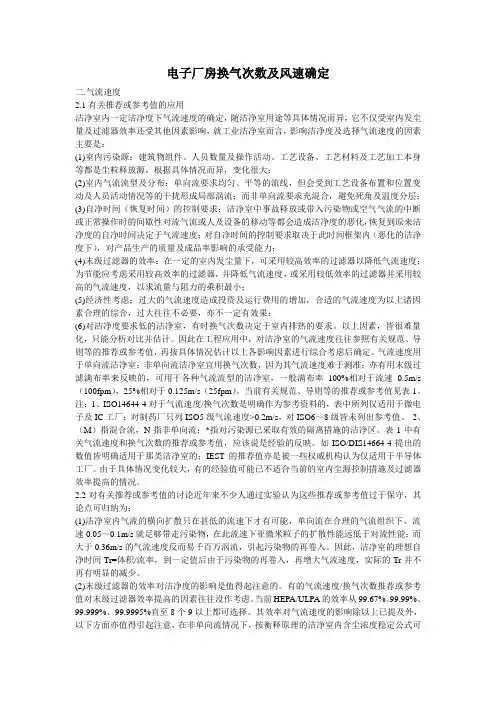

无尘厂房空调设计方案 第一章工程概况及原始资料 §1.1 工程概况 本设计是**********净化空调设计,主要容包括了二层车间的厂房、舒适区、百级、万级车间的洁净空调系统设计。 此建筑的状况为： 整个建筑有二层，其中地上一层为设备机房及辅助性房间，第二层为此次设计的重点，为冻干粉针剂生产车间；层高均为 4 m。 1、建筑面积：一层 967.3 m2二层 1578.4 m2共2541.7 m2 2、空调面积：百级净化 80m2，万级 800 m2，其余为舒适区； 另外，由于该医药企业，一层的冷库、水及污水处理站及制冷站由给排水与制冷专业负责设计，故本专业仅负责空调风系统的设计工作并向其提供设计参数及所需水量与制冷量，由其负责相关的设计安装工作。 §1.2设计依据 1、《洁净厂房设计规》（GBJ-2020） 《药品生产质量管理规》（BBJ-1997） 《采暖通风与空气调节设计规》（GBJ-2001） 2、厂方所提供的资料及建筑作业图。 3、基本气象参数:
室外计算参数: （1）地理位置: 麓谷高新技术开发区 （2）台站位置: 北纬 28 东经 10.8 海拔 1111.1 m （3）大气参数: 大气压 冬季 775.1 hPa 采用最冷三个月各月平均大气压力平均值 夏季 773.5 hPa 采用最热三个月各月平均大气压力平均 室外计算干球温度： 冬季空调计算温度-15 ℃采用历年平均不保证1d的日平均温度夏季 25.9 ℃采用历年平均不保证50h的干球温度空调室外湿球温度16.4℃采用历年平均不保证50h的干球温度 室外计算相对湿度： 冬季 48 % 采用历年累年最冷月平均相对湿度 夏季 56 % 采用历年累年最热月平均相对湿度 室外平均风速：冬季 4.3 m/s 夏季 1.9 m/s 4、室空调房间设计要求： 室温度：冬季 20±1 ℃夏季 24±1 ℃ 相对湿度：冬、夏均为55±10% 噪声要求：≤70 db 新风量：辅助区不送新风；洁净车间为人均40 m3/h 由于洁净厂房时刻要求保持室正压状态，即室压力高于室外，不会有冷风渗透入室，且建筑为高密闭性生产车间（外窗为双层玻璃钢窗）故计算过程中，不考虑冷风渗透造成的能量损失。
空调通风与采暖工程施工方案
第一章编制依据及工程概况1．编制说明 1.1编制依据 1、施工总承包招标文件。 2、暖通施工图纸”。 1.3工程相关的规范、图集 1、《民用建筑供暖通风与空气调节设计规范》GB50736-2012 2、《供热计量技术规程》JGJ173-2009 3、《建筑设计防火规范》GB50016-2006 4、《民用建筑热工设计规范》GB50176-93 5、《公共建筑节能设计标准》GB50189-2005 6、《山西省公共建筑节能设计标准》DBJ04-241-2006 7、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 8、《通风与空调工程施工质量验收规范》GB50243-2002 9、图集07K304《空调机房设计与安装》 10、图集K103-1~2《建筑防排烟系统设计和设备附件选用与安装》 11、图集05R103《热交换站工程设计施工图集》 12、华北标图集91SB系列（2005年） 2．工程概况 2.1工程概述 1、工程名称： 2、工程地点： 3、建筑概况：
第二章施工部署及准备 3．施工队伍部署和任务划分 3.1施工队伍部署 项目部根据需要配置足够的施工队伍，分别配置电气安装作业队伍、给排水安装作业队伍、通风安装作业队伍。 3.2任务划分 根据本工程的实际布置情况和各专业的不同，本着有利于施工管理、有利于施工流程加快施工进度的原则，拟将整个合同段施工划分为三个施工阶段：一是预留预埋施工阶段；二是管道安装（水管、风管）施工阶段；三是设备安装、调试施工阶段。 4．施工安排流程和计划进度 4.1流程安排 根据本工程的设计特点、地理位置、工期计划、材料运输等各方方面原因综合考虑，本着科学高效的原则，作出相应的施工流程安排。 下图为施工流程图：
摘要：本文作者介绍了三种主要的通风方式的利弊和改善方法，希望借此为工业厂房通风设计提供一定的参考。 关键词：工业厂房；通风设计；分析 中图分类号：TD722文献标识码：A 文章编号： 工业建筑一般为大跨度厂房, 具有室内空间大, 污染源种类较多, 污染物发生量大, 分布相对集中, 通风需求量大等特点, 对于部分特殊工艺的厂房, 又需要有专业的送排风系统。因此, 对于工业厂房通风的设计,必须进行综合考虑, 正确选择通风方式,合理的通风设计,以达到将厂房内的污浊气体和有害气体带走,为操作人员提供良好的工作环境,进而提高生产效率的目的。 所谓通风，就是把室外的新鲜空气经过一定的处理（如过滤、加热、冷却等）后送到室内，把室内产生的废气经过处理达到排放标准后排如大气，从而保证室内空气环境的卫生标准和大气环境。通风包括从室内排出污浊的空气和向室内补充新鲜空气两部分内容，前者称为排风，后者称为送风或进风。为实现排风或送风所采用的一系列设备、装置的总体称为通风系统。 按通风系统的用途分为工业通风和民用通风两种。工业通风主要是通过对工业有害物（粉尘、有害气体和蒸汽、余热、余湿）采取有效的防护措施，以消除其对工人健康和生产的危害，创造良好的劳动条件，同时尽可能将它们回收利用，化害为利，并切实做到防止大气污染。民用通风主要是排出人们生活过程中产生的污染物，为人们生活创造一个卫生、舒适的空气环境。 按通风系统的作用范围，无论排风或送风，均可分为局部通风和全面通风两种方式。局部通风的作用范围仅限于车间的个别地点或局部区域。局部排风的作用是将有害物在产生的地点就地排除，以防止其在该局部区域扩散；局部送风的作用是将新鲜空气或经过简单处理的空气送到某局部区域，以改善该局部区域的空气环境。全面通风是对整个车间或房间进行换气，以改变室内温度、湿度和稀释有害物的浓度，使该区域的空气环境符合卫生标准的要求。 1 自然通风 1.1 优势 自然通风利用厂房外的自然条件，主要的优势在于节约成本，对环境的污染最小。它主要分为有组织的自然通风，以及无组织的自然通风。有组织是通过对进气和排气口的面积和安置进行合理安排，以增大自然通风效果。无组织的自然通风指不特意调节室外的门窗、洞孔等，依靠原有条件进行调节。 1.2 问题及改进 1.2.1 进气、排气口径的设置问题 工厂房间自然通风的原理主要是，依靠室内外的温差带来的压力差产生风压，带动空气对流，形成气流交换，形成自然通风。风压的大小由自然条件决定，不能保持恒定，因而不能作为主要的通风动力。在设计自然通风时，应当设置好进气、排气口径，至少保证进气口不小于排除的气体口径，提高通风量和通风效率。 1.2.2 厂房内进气短流问题 进气短流是指，进入室内的气体在外进入厂房时就因外部升温由排气口提前排出。对这个问题要加以避免，否则进气将不能起到改善室内空气质量的作用。为了提高进气效果，我们要减小气体进入时的温度，减少进气短流现象。 1.2.3 天窗漏雨、飘雪问题
厂房通风该如何设计 ①厂房的自然通风设计是提高厂房内环境质量的重要环节，组织好厂房内部的进、排气流，使厂房内获得应有的新鲜空气，并带走影响工人健康和产品质量的大量余热、污浊气流和有害气体。当前在厂房自然通风设计中，应从以下向方面进行改进。①①①①①①①合理设计进、排气口面积。厂房自然通风是利用厂房内外空气的温度差所形成的热压作用和室外空气 流动时产生的风压作用，使厂房内外空气不断交换，形成自然通风。但由于风压作用受自然条件限制，具有多变性，无风时即无风压作用，因此不宜作为厂房自然通风的动力考虑。按照有关规定，在热加工厂房自然通风的设计计算中，仅考虑热压作用，风压作用只作为一项补充因素。热加工车间在生产过程中，散发大量的余热和灰尘等污浊气体，恶化了厂房内部环境，必须通过有效地组织厂房自然通风，迅速排除余热和污浊气体而改善内环境质量。当厂房高度和生产散热量为一定时，合理协调进、排气口面积，是提高厂房自然通风效果的关键所在。①①在厂房自然通风设计中，必须合理协调进、排气口面积，力求进气口面积不小于或大于排气口面积，这应该是提高自然通风效果的极为重要和有效的技术措施。然而。在实际工程设计中，某些热加工主体厂房，由于缺乏精心的合理规划，造成公辅设施建筑和生活福利建筑，把主体厂房围得严严实实、水泄不通，使厂房
失去了大片可开设进气口的宝贵位置，而厂房自然通风设计中。又未认真进行研究推敲，只是迁就于既定的建筑设计现状，不管合理与否，消极的拼命加大天窗面积，将天窗高度加大至8m左右，结果导致进气口面积不足排气口面积的13，使厂房自然通风模式形成极不合理的状况．虽然为厂房自然通风天窗增加了大量建设投资，却未获取应有的通风效果①①厂房自然通风设计，绝对不能停留在只是根据既定的建筑布局，单纯的通过通风计算来决定天窗开口面积。可以说这只是消极的设计。积极的设计应该是认真地进行分析研究，反复试算、修改。合理协调进、排气口面积，力求以最低的经济投资，获取最佳的通风效果。具体而言，就是在进行厂房自然通风设计时，首先要在满足通风量需要的前提下，力求取得较低的中和面位置，即争取将进风口面积集中开设在下部作业区范围内。也就是说，要尽最大努力将堵靠在厂房侧墙部位的辅助建筑移位，为进风口让出宝贵的下部侧墙面。因某种原因实在搬不走的，则要将其下部架空，为主厂房留取进风口位置。这样做表面上看出也许要多花一些投资，但与提高厂房内环境质量相比是值得的。而且即使在经济上，最终也不见得多花钱。因为如果堵塞了厂房进气口，造成F1和F2的比例失调，中和面位置提高，势必显著降低排气压力而导致天窗面积大增，而抬高天窗所花费的投资，完全有可能高于辅助建筑下部架空的投资。二、要想法克服进气短流问题。所谓进气短流，系指由进气口进入厂房内的新鲜空气，在未进入作业区范
