目录Table of Contents
备件清单----------------------------------------------------------------------------------------3 Spare Parts List
铰刀明细表-------------------------------------------------------------------------------------9 Reamer List
安全注意事项----------------------------------------------------------------------------------10 Safety Precautions
轮廓及安装尺寸-------------------------------------------------------------------------------11 Construction and Size
安装----------------------------------------------------------------------------------------------12 Installation
调节作业指导----------------------------------------------------------------------------------13 Operating Instruction Guide
清枪站电路图----------------------------------------------------------------------------------15 Circuit Diagram
故障排除指南----------------------------------------------------------------------------------17 Trouble Shooting Guide
备件清单Spare Parts List
10
18
19
20
22
11
内部细节图Internal
Design
23
24
25
29
26
27
28（选配）
30
Serial Number
Order No.Item
Quantity
1
531PES0014
TCP 点指针TCP Pointer
1
2531P102039/2
V 型定位块
V-type positioning module 1
3531P102039/1定位块调节顶丝Positioning adjustment
jackscrew
1
4见明细
铰刀Reamer
1
5531P102035
气动马达Pneumatic motor 1
6531P102C88气动马达夹紧机构Pneumatic motor clamping
piece 1
7531P102C82气动马达接头
Pneumatic motor adapter 3
8531P102C81气动马达外接头Pneumatic motor outer
connector 3
9531P102C31焊渣收集盒
Welding spatter box
1
10531PCN0007
夹紧气缸顶丝
Clamping cylinder jackscrew
1
Serial
Number
Order No.Item
Quantity
11
531P102C34
夹紧气缸限位开关Limit Switch
1
12531PES0005
喷油装置HSG50T Oil injection unit HSG50T
1
13531PES0006
手动喷油开关
Manual oil injection switch
1
14531PES0002
油瓶Oil tank
2
15531P102C43
G1/4气源接头G1/4air supply joint
1
16WS20J7TS
七针航空插头Seven-pin airline plug
1
17WS20K7Z
七针航空母座
Seven-pin airline socket
1
18531P102C83
气动马达消声器Pneumatic motor muffler
1
19531PES0009
进气节流阀Inlet throttle valve 1
20531PES0024喷油装置硅胶挡油板（根据喷嘴尺寸确定）Protection silicon board for
oil injection unit
1
Serial Number
Order No.Item
Quantity
21
531P102C38
夹紧气缸Clamping cylinder 1
22531P102C87夹紧气缸固定架
Clamping cylinder mounting
bracket 1
23531P102032二位五通电磁阀5/2way electromagnetic
valve
1
24531P102C41滑移机构Sliding unit
1
25531PCN0006
二位五通机控阀触杆5/2way tappet 1
26531P102C962位3通机控阀
3/2way mechanical control
valve
1
27531PES0027真空发生器Vacuum generator
1
28
（选配）
531PES0012
光传感器
Optical sensor(optional)1
29531PES0004二位二通电磁阀
2-position 2-way solenoid
valve
1
30531P102C42节流阀Throttle valve
2
铰刀明细表Reamer list
标准铰刀Standard Style
单位unit ：mm
多功能铰刀Multifunctional Reamer
单位unit ：mm
序号Serial number
喷嘴内径
A Nozzle inner diameter 导电嘴外径
B Contact tip outer diameter
铰刀外径C Reamer outer diameter 铰刀内径D Reamer inner diameter
订货编号Order no
1136127531P102010213812.59531P1020063148139531P1020074158149531P102012516101511531P102015
6
17101611531P102017718101711531P1020208181017
13531P102021919101811531P10201610
20
10
19
11
531P102029序号Serial number
喷嘴内径
A Nozzle inner diameter 导电嘴外径
B Contact tip outer diameter
铰刀外径
E Reamer outer diameter 铰刀内径
F Reamer inner diameter 订货编号Order no
11481811531P102019220101911531P1020223
17
10
16
11
531P102023
安全注意事项Safety Precautions
1
请严格遵守该使用说明书中所提及的操作规程。
The information given in this operation manual must be observed.

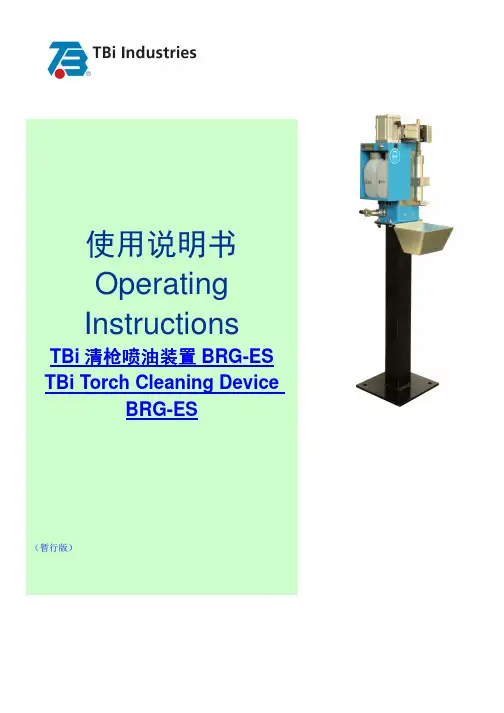

2BRG-ES 清枪喷油装置是专门用于与技术参数相匹配的焊枪清理的专用设备。
BRG-ES torch cleaning and oil injection device is exclusively intended to use as a gas
nozzle cleaning device in accordance with its technical specification.3必须严格遵守国家及行业的相关法律法规规定，预防事故的发生。
The accident prevention regulations as well as in-house and national safety-related
provisions,of the manufacturer and of the country must be strictly observed.
4
BRG-ES 清枪喷油装置体现了行业内的先进技术发展的水平，是一个可靠度很高的产品。但是，本产品的安装调试及维修需要由经过专业培训的人员来操作。
The BRG-ES torch cleaning and oil injection device has been designed as a advanced technology representative within the industry level and it is https://www.doczj.com/doc/2619061945.html,missioning,installation and repair must be carried out in an expert manner by trained staff.
5
确保设备所使用的压缩空气的压力在6-8bar 之间，接入本设备前须安装油水分离器，保证压缩空气清洁、干燥。The indicated operating pressure must between 6-8bar.Air filter-regulator must be installed before connecting this device and guarantee compressed air clean and dry.6确保设备所使用的运行控制电压为DC 24V ，须按照本说明书第15页的电气控制接线图进行电路连接。
The indicated operating voltage of 24V DC must be observed.The BRG-ES device must be
connected in a proper manner,in accordance with the electrical wiring diagram on page 15of this manual.
7
在进行设备维护时，必须切断气源和24V 电源，否则会造成意外。
When carrying out maintenance work,compressed air supply and voltage supply 24V DC must be disconnected,otherwise there is a danger of injury due to bursting components within the BRG-ES device and danger of electric shock.8设备运行时，严禁用手接触铰刀，否则易造成意外伤害。
Never put your hands into the cleaning reamer while it is in operation.Otherwise,there is a
high risk of injury.
9
本产品需由系统集成商统一纳入总体安全体系中，应便于安装操作和现场维护。
This product must be integrated by the system integrator into the general safety system,if the installation place is within a secured area which must be entered for set-up and maintenance purposes.
10在切断本设备电源时，应确保无其它关联设备（如，机器人）在本设备上工作。
When switching the equipment off,make sure that no handling device (e.g.robot)is inside
the BRG-ES.11喷油装置在测试和生产过程中严禁从喷射口上方直视，以免对眼睛造成伤害。
Oil injection device is forbidden to look from the top of spray jet in test and production.
Otherwise,there is a injury of your eyes due to improper operation.
轮廓及安装尺寸轮廓及安装尺寸（（含
DA3剪丝机剪丝机））
(DA3wire cutter included)
安装Installation
安装前的准备Preparation
在进入机器人区域进行设备安装之前，检查并确认身边所有的安全设施是有效的，从而保证人员的自身安全。
Before starting installation work in the area of the robot ensure,for your personal safety,that all protective measures have been taken and will remain in place whilst you are in the working area of the robot.
安装过程Installation
1、BRG-ES 的安装简便，位置灵活。
Easily install,flexible position.
2、客户可以选择将本设备安装在自己设计的无振动基座上，也可以选购我们配套提供的安装支架。设备固定牢固后，再将焊渣收集盒挂在设备上。Fasten BRG-ES device on a vibration-free base or you can choose our mounting bracket as an option.Fastening welding slag box on the BRG-ES after device fixed up.
3、确保在安装调试工作完成后再接通电源和气源，并严格遵守“安全注意事项”中所提及的安全须知。Ensure that the air supply and electrical power to the torch cleaning unit are disconnected and remain so until the installation is complete.Observe the safety information in chapter ‘Safety precautions’.
铰刀的选择Selecting reamer
1、在启用设备前，必须检查焊枪配件与清枪铰刀的匹配情况，如不匹配，极有可能对焊枪造成损伤。Before commissioning,check that the gas nozzle reamer selected for cleaning the welding torch is the correct one.If not,the welding torch may be damaged.
2、在选择铰刀时，需要明确喷嘴的内径和导电嘴的外径。根据焊枪结构不同，
需要多功能铰刀时，请致电我司咨询。
In order to select the appropriate reamer size,determine the inner diameter of the gas nozzle which is to be cleaned and the outer diameter of the contact tip.Multifunctional reamers are available at request,pls contact us if necessary.
调节作业指导Operating instruction guide （在控制上，TBi清枪喷油装置仅需要控制系统给出一个启动信号（限光电控制喷油装置），就可以启动完成全部动作。TBi torch cleaning device only need a start signal given from the control system,then it can finish excellently the whole work.(Note:Only suitable for spraying unit controlled by photoelectricity)
1、清枪调节Torch cleaning adjustment
1.1首先应断开清枪喷油装置电源气源；First,switch off all electric power and air supply；
1.2焊枪拆去喷嘴；Remove gas nozzle；
1.3手动向上推气动马达将铰刀提升到最高点，将焊枪运行至铰刀正上方，然后慢慢下降至导电嘴深入到铰刀内部，直至分流器或绝缘套最下端，且与铰刀最顶端的距离大约为1-2mm（配合多功能铰刀工作时，须将铰刀伸入绝缘套内部，至导电嘴座根部）。手动旋转铰刀，观察铰刀与导电嘴是否有摩擦，如有摩擦请调整机器人姿态直至导电嘴与铰刀之间无摩擦，此时由机器人记忆此处位置点；
Manually push motor to lift reamer to the highest position.Put the torch above the reamer,slowly drop the torch to contact tip position and internal reamer until the bottom of the gas diffusor or insulator,guarantee the distance to the reamer top is about1-2mm.(when using multifunctional reamer,reamer should be dropped deep into the internal insulator until coming to root of contact tip holder).Rotate reamer by hand,observe if any friction between reamer and contact tip.Adjust robot to the proper position if any friction,Let robot remember this point.
1.4将焊枪升起，安装好喷嘴。再次调整焊枪姿态，将焊枪下降至1.3中机器人记忆位
置点，手动旋转铰刀，观察铰刀与喷嘴是否有摩擦，如有摩擦请调整机器人姿态，直至两者无摩擦，此时机器人记忆此处位置点。同时观察V形垫块是否与喷嘴紧贴，如没有紧贴，需要调整V形垫块直至合适位置；调整固定V形垫块的固定螺丝和顶丝（序号3：531P102039/1）。
Raise torch and set up nozzle.Adjust torch again and drop it to the robot memory point described in 1.3part.Manually rotate reamer and observe if any friction between reamer and nozzle.If any frictions,please adjust robot position until no friction at all.While,make robot remember this position.Observe whether v-type pad close to the gas nozzle.If not,v-type pad should be adjusted to a proper position, meanwhile,adjust v-type pad's fixed screw and jackscrew(NO.3:531P102039/1).
1.5由1.3及1.4的操作即可确定机器人清枪动作的三维坐标；1.3and1.4operations determine the three-dimensional coordinate of torch cleaning movement.
2、喷油装置
油装置调节
调节（TBi防飞溅液中不含有化学成分硅）Oil spray device
调节
adjustment(TBi tip clean does not include chemical silicone components.)调整机器人，将焊枪移至喷油装置正上方，慢慢下降使喷嘴伸入喷油装置25mm 左右，由机器人记录此位置；在此位置，接通气源、电源，手动操作喷油开关，适度调整主机箱上的节流阀（序号：19，订货编号：531PES0009）旋钮，使防飞溅液达到雾状喷射状态为佳。
Adjust robot,move welding torch above the spraying unit,slowly drop gas nozzle into the depth of25mm.The robot will record this point.At this position,turn on electric power,air supply,manually operate the swith and adjust the throttle valve （NO.19,part NO.:531PES0009)knob which is positioned on the back cover of the main box.Tip clean will be in a best status if spraying mist appears.
2.1电磁阀控制喷油装置Spraying unit controlled by solenoid valve
将焊枪移动至喷油位置，机器人给出喷油启动信号并维持1秒钟（根据需求，可调整信号持续时间,达到所需的喷油效果)。
Move robot to oil spray position.The robot send a start signal and last1
second.(Duration time can be adjustable at request to achieve a good spraying result.)
2.2光电控制喷油装置Oil spray controlled by photoelectricity
将焊枪移动至喷油位置，该装置会自动完成喷油动作，焊枪停留时间（约为1秒钟）即为喷油时间。
Move welding torch to the spraying unit position.This device will automatically finish oil spray action.The torch duration time of staying is the oil spray time(about1 second).
清枪喷油装置电路图清枪喷油装置电路图（（含DA3剪丝机剪丝机））1.电磁阀控制清枪喷油剪丝装置电路Circuit diagram --wire cutter device controlled by throttle valve.
2.光电控制喷油清枪剪丝装置电路Circuit diagram--Oil injection controlled by photoelectricity
故障排除指南及日常维护
Trouble shooting guide and main maintenance
*输入动力：压缩空气6-8bar ；机器人输出的DC24ＶSupply:compressed air6-8bar;robot output DC24V
故
障Problem
故障原因Reason
处理措施Solution
气动马达不能升
降Motor do not move upwards
and downwards 电磁阀线圈没有电压
No voltage on the solenoid valve
检查DC24V 的供电情况
Check 24V DC power supply.
电磁阀不动作Valve does not reverse
阀内机构故障，需要更换
Valve mechanically faulty -replace
阀体线圈切断供电后不能回零Solenoid
Valve not in "0"-position after switching off the
voltage
需更换电磁阀
Replace throttle valve
气动马达升降速
度异常The speed of the motor
moves abnormal
升降速度异常Up-down speed abnormal
适当调节或更换节流阀
Adjustable or exchange throttle valve
节流阀不能调节
Throttle valve can not be adjustable 更换exchange 气动马达不旋转或旋转无力
motor do not
rotate or weakly rotate 二位五通阀触杆故障
5/2way tappet valve faulty
检查触杆的功能或更换
Check tappet function or exchange
气管漏气Air hose leakage
检查更换Check/exchange
气动马达阻塞Motor blocked mechanically 维修或更换Repair or exchange 消声器阻塞Muffler block
清洗或更换消声器wash or exchange
气源没有除水，导致马达内部锈蚀Gas supply do not dewater,resulting in
internal corrosion of motor
增加油水分离设备，维修或更换马达Add water separator device,repair or exchange motor 气压不足Air pressure insufficient
调整气压至6-8bar
Voltage adjusted to 6-8bar 气动马达持续旋转，不能停止
Motor rotate
continuously and can not stop
二位五通阀触杆松动移位
5/2way tappet valve loose or move
调节紧固触杆或更换触杆
Tappet valve adjustable/fasten or exchange
防飞溅液不能正常喷射No spraying
二位五通阀触杆故障
5/2way tappet valve faulty
检查触杆的功能或更换
Check tappet function or exchange 油雾雾化不好Spray mist not good
调节节流阀
Throttle valve adjustable
喷油嘴堵塞Nozzle block 用1.2mm 的金属丝疏通喷油嘴
Clean nozzle with 1.2mm metal wire
喷油装置（序号12）内光纤端部有油污遮
蔽Oil slick cover the end of the fiber optical of the spraying jet device （Item12)
用柔软布料擦拭
Wipe with a soft cloth
光纤传感器、电磁阀或继电器故障
Fiber optical sensor,throttle valve or
electric relay faulty
更换相应电器元件
Replace spare part
机器人不能移进
移出清枪的位置Robot does not move in or out of cleaning position
限位开关的“夹紧气缸退回”指令未执行Limit switch "clamping cylinder back“-no signal
检查供电情况，必要时更换限位开关Check voltage,replace limit switch if
necessary
清枪不彻底Torch cleaned not
completely
铰刀磨损Reamer worn out 更换铰刀Exchange reamer 喷嘴变形nozzle deformation
更换喷嘴exchange nozzle
日常维护Current maintenance
应至少每周对设备进行一次擦拭、吹扫；Clean the device at least once every week 每周检查每台设备进气口处油水分离器的工作状态，保证压缩空气干燥清洁；Weekly check each device working status of water separator,make sure compressed air clean and dry.
应每周检查一次油瓶中的防飞溅液，及时加满。
Check tip clean in the oil tank every week and full it up timely.
