目录 1.题目.......................................................................................... .2 2.要求 (2) 3.设计原理 (2) 3.1 数字滤波器基本概念 (2) 3.2 数字滤波器工作原理 (2) 3.3 巴特沃斯滤波器设计原理 (2) 3.4脉冲响应不法 (4) 3.5实验所用MA TLAB函数说明 (5) 4.设计思路 (6) 5、实验内容 (6) 5.1实验程序 (6) 5.2实验结果分析 (10) 6.心得体会 (10) 7.参考文献 (10)

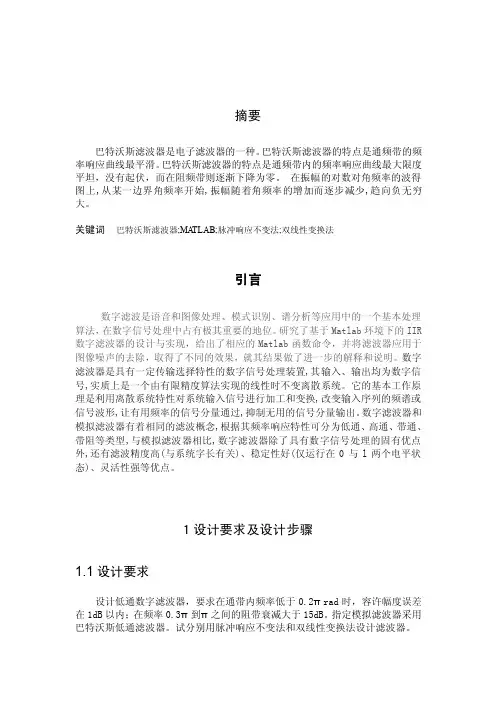

一、题目：巴特沃斯数字低通滤波器 二、要求：利用脉冲响应不变法设计巴特沃斯数字低通滤波器，通带截止频率100HZ,采样频率1000HZ ，通带最大衰减为0.5HZ ，阻带最小衰减为10HZ ，画出幅频、相频相应相应曲线。并假设一个信号x(t)=sin(2*pi*f1*t)+sin(2*pi*f2*t),其中f1=50HZ,f2=200HZ 。用此信号验证滤波器设计的正确性。 三、设计原理 1、数字滤波器的基本概念 所谓数字滤波器，是指输入、输出均为数字信号，通过数值运算处理改变输入信号所含频率成分的相对比例，或者滤波器除某些频率成分的数字器件或程序，因此，数字滤波的概念和模拟滤波相同，只是的形式和实现滤波方法不同。正因为数字滤波通过数值运算实现滤波，所以数字滤波处理精度高、稳定、体积小、质量轻、灵活、不存在阻抗匹配问题，可以实验模拟滤波器无法实现的特殊滤波功能。如果要处理的是模拟信号，可通过A\DC 和D\AC,在信号形式上进行匹配转换，同样可以使用数字滤波器对模拟信号进行滤波。 2、数字滤波器的工作原理 数字滤波器是一个离散时间系统，输入x(n)是一个时间序列，输出y(n)也是一个时间序列。如数字滤波器的系统函数为H(Z),其脉冲响应为h(n),则在时间域内存在下列关系 y(n)=x(n) h(n) 在Z 域内，输入输出存在下列关系 Y(Z)=H(Z)X(Z) 式中，X(Z),Y(Z)分别为输入x(n)和输出y(n)的Z 变换。 同样在频率域内，输入和输出存在下列关系 Y(jw)=X(jw)H(jw) 式中，H(jw)为数字滤波器的频率特性，X(jw)和Y(jw)分别为x(n)和y(n)的频谱。w 为数字角频率，单位rad 。通常设计H(jw)在某些频段的响应值为1，在某些频段的响应为0.X(jw)和H(jw)的乘积在频率响应为1的那些频段的值仍为X(jw)，即在这些频段的振幅可以无阻碍地通过滤波器，这些频带为通带。X(jw)和H(jw)的乘积在频段响应为0的那些频段的值不管X(jw)大小如何均为零，即在这些频段里的振幅不能通过滤波器，这些频带称为阻带。 一个合适的数字滤波器系统函数H(Z)可以根据需要输入x(n)的频率特性，经数字滤波器处理后的信号y(n)保留信号x(n)中的有用频率成分，去除无用频率成分。 3、巴特沃斯滤波器设计原理 （1）基本性质 巴特沃斯滤波器以巴特沃斯函数来近似滤波器的系统函数。巴特沃斯滤波器是根据幅频特性在通频带内具有最平坦特性定义的滤波器。 巴特沃思滤波器的低通模平方函数表示1 () ΩΩ+ =Ωc N /22 a 11 ) (j H
昆明理工大学课程设计说明书 课题名称：巴特沃斯有源高通滤波器的设计专业名称：电子信息工程 学生班级：09级电信三班 学生姓名：周剑彪 学生学号：200911513339 指导老师：王庆平 设计时间：2011年6月23日

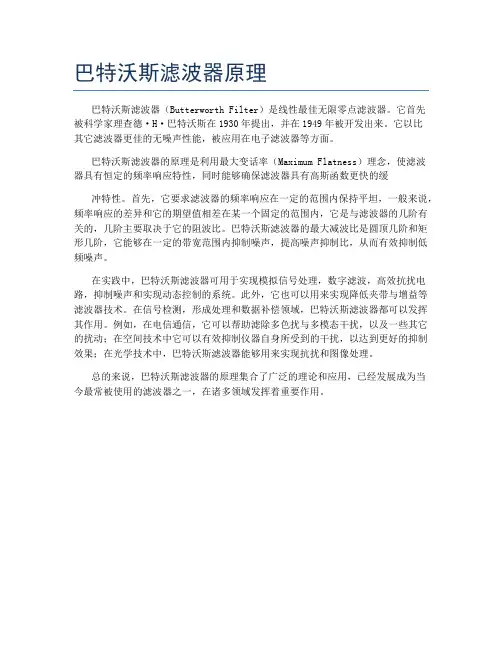

第一部分：题目分析及设计思路 (一)、滤波器简介 滤波器是一种对信号有处理作用的器件或电路。主要作用是：让有用信号尽可能无衰减的通过，对无用信号尽可能大的衰减。 滤波器按照所处理的信号，可以分为：模拟滤波器和数字滤波器；按照信号的频段，可以分为：低通、高通、带通和带阻滤波器四种；按照所采用的原件，也可以分为：无源滤波器和有源滤波器。用来说明滤波器性能的技术指标主要有：中心频率f0，即工作频带的中心；带宽BW；通带衰减，即通带内的最大衰减阻带衰减等。 (二)巴特沃斯滤波器简介 巴特沃斯滤波器是电子滤波器的一种。巴特沃斯滤波器的特点是通频带的频率响应曲线最平滑。这种滤波器最先由英国工程师斯替芬〃巴特沃斯（Stephen Butterworth）在1930 年发表在英国《无线电工程》期刊的一篇论文中提出的。一级至五级巴特沃斯低通滤波器的响应如下图所示：

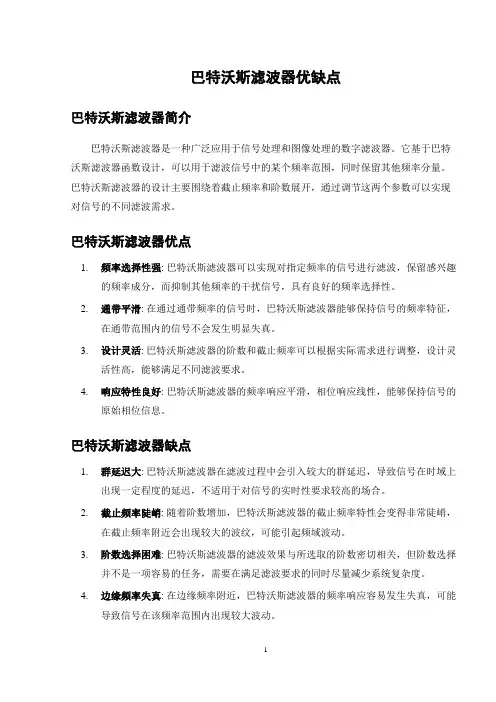

巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦，没有起伏，而在阻频带则逐渐下降为零。在振幅的对数对角频率的波特图上，从某一边界角频率开始，振幅随着角频率的增加而逐步减少，趋向负无穷大。 (三)、巴特沃斯有源高通滤波器优化设计 设计目的 掌握滤波器的基本概念； 掌握滤波器传递函数的描述方法； 掌握巴特沃斯滤波器的设计方法； 设计一个巴特沃斯滤波器，其技术指标为： （1）阻带截止频率： fc = 1kHz ； （2）通带放大倍数：Aup =2； （3）品质因素：Q = 1； （4）阻带最小衰减率：-25dB。 设计要求： （1）确定传递函数； （2）给出电路结构和元件参数；（运算放大器可以选择） （3）利用PSPICE 软件对电路进行仿真，得到滤波器的幅频响应，是否满足设计指标；
摘要 无限长脉冲数字滤波器的设计方法只考虑了幅度特性，没有考虑相位特性，所设的滤波器一般是某种确定的非线性相位特性。有限脉冲响应（FIR）滤波器在保证了幅度特性满足技术要求的同时，很容易做到有严格的线性相位特性。 本课题利用MATLAB软件实现。MATLAB是“矩阵实验室”（MATrix LABoratoy）的缩写，是一种科学计算软件，它使用方便，输入简捷，运算高效，内容丰富，因此利用MATLAB软件，通过一系列较为系统的函数法，根据已知的技术指标，就可以设计出满足要求的滤波器。 关键字:MATLAB；窗函数；FIR带阻数字滤波器；线性相位
目录 1.FIR滤波器简介 (3) 1.1 FIR的特点 (3) 2.2线性相位 (3) 2．主要设计内容 (5) 3.窗函数 (6) 3.1常用窗函数 (6) 3.2窗函数的指标 (9) 4应用窗函数法设计 FIR 数字滤波器的步骤 (10) 4.1数字高通滤波器的设计： (10) 总结 (11) 参考文献 (12) 附录 (13)
1.FIR 滤波器简介 数字滤波器是一种用来过滤时间离散信号的数字系统，通过对抽样数据进行 数学处理来达到频域滤波的目的。根据其单位冲激响应函数的时域特性可分为两类：无限冲激响应（IIR ）滤波器和有限冲激响应（FIR ）滤波器。 1.1 FIR 的特点 FIR 滤波器的主要优点为：系统总是稳定的，FIR 滤波器的系统函数可以表示为 (2-1) 易知，H (z ) 在 Z 平面上有 N -1个零点，z =0 是 N -1 阶极点，因此FIR 系统总是稳定的（极点都在单位圆内）。FIR 滤波器的优点之二：容易实现线性相位。当 FIR 系统的单位冲激响应满足 时，该系统具有线性 相位。 （N 为奇数） （2-2） （N 为偶数） （2-3） FIR 滤波器的优点之三：允许设置多通带（或多阻带）滤波器。FIR 滤波器的优点之四：FIR 滤波器可以采用 FFT 方法实现其功能，从而大大提高效率。FIR 滤波器的缺点：由于 FIR 系统只有零点，因此这类系统不像FIR 滤波器不像 IIR 滤波器那样容易取得比较好的通带与阻带衰减特性。要取得较好的衰减特性，一般要求 H (z ) 的阶次较高。综合起来看， FIR 滤波器具有IIR 滤波器没有的许多特点，得到了越来越广泛的应用。 FIR 滤波器的设计方法主要有三种：a.窗函数设计法；b.频率抽样发；c.最小平法抽样法；这里我主要讨论在MATLAB 环境下通过调用信号分析与处理工具箱的几类窗函数来设计滤波器并分析与比较其性能 2.2线性相位 一个单一频率的正弦信号通过一个系统，假设它通过这个系统的时间需要t ，则这个信号的输出相位落后原来信号wt 的相位。从这边可以看出，一个正弦信号通过一个系统落后的相位等于它的w *t ；反过来说，如果一个频率为w 的正弦信号通过系统后，它的相位落后delta ，则该信号被延迟了delta /w 的时间。在实 11 1) 1(10)()()()(--=-----=-===∑∑N N n n N N N n n z z f z n h z z n h z H )1()(n N h n h --±=2/)1()(--=N ωω?2/)1(2/)(--=N ωπω?
2.巴特沃斯带阻IIR数字滤波器设计 1.设计思路—基于冲激响应不变法的IIR数字滤波器设计 冲激响应不变法的设计原理是利用数字滤波器的单位抽样响应序列H(z)来逼近模拟滤波器的冲激响应g(t)。 按照冲激响应不变法的原理，通过模拟滤波器的系统传递函数G(s)，可以直接求得数字滤波器的系统函数H(z)，其转换步骤如: (1)利用ω=ΩT(可由关系式Z=e sT推导出)，将ωp, ωs转换成Ωp, Ωs ，而αp，αs不变； (2) 求解低通模拟滤波器的传递函数G(s)； (3)将模拟滤波器的传递函数G(s)转换为数字滤波器的传递函数H(z)。 尽管通过冲激响应不变法求取数字滤波器的系统传递函数比较方便，并具有良好的时域逼特性，但若G(s)不是带限的，或是抽样频率不高，那么在H(e jω)中将发生混叠失真，数字滤波器的频率响应不能重现模拟滤波器的频率响应。只有当模拟滤波器的频率响应在超过折叠频率后的衰减很大时，混叠失真才很小，此时采样脉冲响应不变法设计的数字滤波器才能满足设计的要求，这是冲激响应不变法的一个严重的缺点。 2.设计要求及方案 设计一带阻巴斯沃特IIR滤波器，要求如下： 带纹波为Rp＝1dB， 通带上、下限角频率为0.11π、0.81π， 阻带上、下限角频率为0.31π、0.61π， 阻带最小衰减αs=40dB，采样频率f s=15000Hz 3．用MTALAB算法设计巴特沃斯带阻IIR数字滤波器 fs=15000;T=1/fs; rp=1;rs=40; wp1=0.11*pi;wp2=0.81*pi;ws1=0.31*pi;ws2=0.61*pi; %数字带阻滤波器技术指标 wc1=(2/T)*tan(wp1/2); %频率预畸变 wc2=(2/T)*tan(wp2/2);wr1=(2/T)*tan(ws1/2);wr2=(2/T)*tan(ws2/2); w0=sqrt(wc1*wc2);B=wc2-wc1; wp=1; %归一化通带截止频率 ws=wp*(wr1*B)/(w0^2-wr1^2); %归一化阻带截止频率 [N,wc]=buttord(wp,ws,rp,rs,'s'); %求滤波器阶数和3dB截止频率 [Z,P,K]=buttap(N); [Md,Nd]=zp2tf(Z,P,K); %将零极点形式转换为传输形式[M,N]=lp2bs(Md,Nd,w0,B); %对低通滤波器进行频率变换，转换为带阻滤波器[h,w]=freqs(M,N); %模拟带阻滤波器的幅频响应 plot(w/(2*pi,abs(h)));grid; >> xlabel('频率/Hz');ylabel('幅度');title('模拟带阻滤波器'); [b,a]=bilinear(M,N,15000); %对模拟滤波器双线性变换 figure(1); freqz(b,a);[H,W]=freqz(b,a); %绘出频率响应 axis([0,1,-100,20]);
课程设计报告 ——基于虚拟仪器的幅频特性自动测试系统的实现 2010年12月25日 一、实验内容 基于虚拟仪器的幅频特性自动测试系统的实现 二、实验目的 1、通过对滤波器的设计，充分了解测控电路中学习的各种滤波器的工作原理以及工作机制。学习幅频特性曲线的拟合，学会基本MATLAB操作。 2、进一步掌握虚拟仪器语言LabVIEW设计的基本方法、常用组件的使用方法和设计全过程。以及图形化的编程方法；学习非线性校正概念和用曲线拟合法实现非线性校正；练习正弦波、方波、三角波产生函数的使用方法；掌握如何使用数据采集卡以及EIVIS产生实际波形信号。了解图形化的编程方法；练习DIO函数的
使用方法；学习如何使用数据采集卡以及EIVIS产生和接受实际的数字信号。 3、掌握自主化学习的方法以及工程设计理念等技能。 三、实验原理 滤波器是具有频率选择作用的电路或运算处理系统。滤波处理可以利用模拟电路实现，也可以利用数字运算处理系统实现。滤波器的工作原理是当信号与噪声分布在不同频带中时，可以在频率与域中实现信号分离。在实际测量系统中，噪声与信号的频率往往有一定的重叠，如果重叠不严重，仍可利用滤波器有效地抑制噪声功率，提高测量精度。 任何复杂地滤波网络，可由若干简单地、相互隔离地一阶与二阶滤波电路级联等效构成。一阶滤波电路只能构成低通和高通滤波器，而不能构成带通和带阻。可先设计一个一阶滤波电路来熟悉电路设计思路以及器件使用要求和软件地进一步学习。 滤波器主要参数介绍： ①通带截频f p=w p/(2π)为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。 ②阻带截频f r=w r/(2π)为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。 ③转折频率f c=w c/(2π)为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以f c作为通带或阻带截频。 ④固有频率f0=w0/(2π)为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率。 有源滤波器地设计，主要包括确定传递函数，选择电路结构，选择有源器件
