摘要
无限长脉冲数字滤波器的设计方法只考虑了幅度特性，没有考虑相位特性，所设的滤波器一般是某种确定的非线性相位特性。有限脉冲响应（FIR）滤波器在保证了幅度特性满足技术要求的同时，很容易做到有严格的线性相位特性。
本课题利用MATLAB软件实现。MATLAB是“矩阵实验室”（MATrix LABoratoy）的缩写，是一种科学计算软件，它使用方便，输入简捷，运算高效，内容丰富，因此利用MATLAB软件，通过一系列较为系统的函数法，根据已知的技术指标，就可以设计出满足要求的滤波器。
关键字:MATLAB；窗函数；FIR带阻数字滤波器；线性相位
目录
1.FIR滤波器简介 (3)
1.1 FIR的特点 (3)
2.2线性相位 (3)
2．主要设计内容 (5)
3.窗函数 (6)
3.1常用窗函数 (6)
3.2窗函数的指标 (9)
4应用窗函数法设计 FIR 数字滤波器的步骤 (10)
4.1数字高通滤波器的设计： (10)
总结 (11)
参考文献 (12)
附录 (13)
1.FIR 滤波器简介
数字滤波器是一种用来过滤时间离散信号的数字系统，通过对抽样数据进行
数学处理来达到频域滤波的目的。根据其单位冲激响应函数的时域特性可分为两类：无限冲激响应（IIR ）滤波器和有限冲激响应（FIR ）滤波器。
1.1 FIR 的特点
FIR 滤波器的主要优点为：系统总是稳定的，FIR 滤波器的系统函数可以表示为
(2-1)
易知，H (z ) 在 Z 平面上有 N -1个零点，z =0 是 N -1 阶极点，因此FIR 系统总是稳定的（极点都在单位圆内）。FIR 滤波器的优点之二：容易实现线性相位。当 FIR 系统的单位冲激响应满足 时，该系统具有线性
相位。
（N 为奇数） （2-2）
（N 为偶数） （2-3） FIR 滤波器的优点之三：允许设置多通带（或多阻带）滤波器。FIR 滤波器的优点之四：FIR 滤波器可以采用 FFT 方法实现其功能，从而大大提高效率。FIR 滤波器的缺点：由于 FIR 系统只有零点，因此这类系统不像FIR 滤波器不像 IIR 滤波器那样容易取得比较好的通带与阻带衰减特性。要取得较好的衰减特性，一般要求 H (z ) 的阶次较高。综合起来看， FIR 滤波器具有IIR 滤波器没有的许多特点，得到了越来越广泛的应用。
FIR 滤波器的设计方法主要有三种：a.窗函数设计法；b.频率抽样发；c.最小平法抽样法；这里我主要讨论在MATLAB 环境下通过调用信号分析与处理工具箱的几类窗函数来设计滤波器并分析与比较其性能
2.2线性相位
一个单一频率的正弦信号通过一个系统，假设它通过这个系统的时间需要t ，则这个信号的输出相位落后原来信号wt 的相位。从这边可以看出，一个正弦信号通过一个系统落后的相位等于它的w *t ；反过来说，如果一个频率为w 的正弦信号通过系统后，它的相位落后delta ，则该信号被延迟了delta /w 的时间。在实
11
1)
1(10)()()()(--=-----=-===∑∑N N n n
N N N n n
z z f z n h z z n h z H )1()(n N h n h --±=2/)1()(--=N ωω?2/)1(2/)(--=N ωπω?
际系统中，一个输入信号可以分解为多个正弦信号的叠加，为了使得输出信号不会产生相位失真，必须要求它所包含的这些正弦信号通过系统的时间是一样的。因此每一个正弦信号的相位分别落后，w1*t，w2*t，w3*t。因此，落后的相位正比于频率w，如果超前，超前相位的大小也是正比于频率w。从系统的频率响应来看，就是要求它的相频特性是一条直线。在FIR滤波器的设计中，为了得到线性相位的性质，通常利用实偶对称序列的相频特性为常数0和实奇对称序列为相频特性为常数90度的特点。因此得到的是对称序列，不是因果序列，是不可实现系统，为了称为物理可实现系统，需要将它向右移动半个周期，这就造成了相移特性随时间的变化，同时也是线性变化。
单位脉冲响应h(n)（为实数）具有偶对称或奇对称性，则FIR数字滤波器具有严格的线性相位特性。
2．主要设计内容
利用窗函数法、频率取样法及优化设计方法设计FIR滤波器，绘制出滤波器的特性图。利用所设计的滤波器对多个频带叠加的正弦信号进行处理，对比滤波前后的信号时域和频域图，验证滤波器的效果。
基本思路：从时域出发设计 h(n)逼近理想 hd(n)。设理想滤波器的单位响应在时域表达为hd(n),则Hd(n) 一般是无限长的，且是非因果的，不能直接作为FIR 滤波器的单位脉冲响应。要想得到一个因果的有限长的滤波器单位抽样响应 h(n)，最直接的方法是先将hd(n)往右平移，再迕行截断，即截取为有限长因果序列：h(n)=hd(n)w(n)，并用合适的窗函数迕行加权作为FIR滤波器的单位脉冲响应。按照线性相位滤波器的要求，线性相位FIR数字低通滤波器的单位抽样响应h(n)必须是偶对称的。对称中心必须等于滤波器的延时常数，即用矩形窗设计的FIR 低通滤波器，所设计滤波器的幅度函数在通带和阻带都呈现出振荡现象，且最大波纹大约为幅度的9%，返个现象称为吉布斯（Gibbs）效应。为了消除吉布斯效应，一般采用其他类型的窗函数。MATLAB 设计 FIR 滤波器有多种方法和对应的函数。窗函数设计法不仅在数字滤波器的设计中占有重要的地位，同时可以用于功率谱的估计，从根本上讲，使用窗函数的目的就是消除由无限序列的截短而引起的Gibbs现象所带来的影响。
3.窗函数
加窗处理使得得滤波器的频率响应与理想滤波器的频率响应之间产生差异，表现为过渡带和波动的出现。我们希望所设计的滤波器尽量逼近理想滤波器，就要设法减少波动的幅度，同时使过渡带变窄。
在设计 FIR 数字滤波器时，窗函数的频谱应该满足： 1主瓣宽度尽可能的窄，以使过渡带尽量陡峭；
2最大旁瓣相对于主瓣尽可能的小，使能量尽可能集中于主瓣内，这样能够使得波动减小。
3.1常用窗函数
1汉宁（Hanning ）窗
汉宁窗函数的时域形式表示为：
(3-1)
频域形式为
（3-2）
汉宁窗函数的最大旁瓣值比主瓣值低31dB ，但是主瓣宽度比矩形窗函数的主瓣宽度增加了1倍，为8π/N 。
hanning 函数：生成汉宁窗 调用方式：
(1) w = hanning (n )：输入参数n 是窗函数的长度；输出参数w 是由窗函数的值组成的n 阶向量。
注意：此函数不返回是零点的窗函数的首尾两个元素。 (2) w = hanning (n ,'symmetric ')：与上面相类似。
(3) w = hanning (n ,'periodic ')：此函数返回包括为零点的窗函数的首尾两个元素。
1,,2,1,0 ),1
2cos(5.05.0)(-=--=N n N n n w πωπωπωωω21)2()2(25.0)(5.0)(--????????????
++-+≈N j R R R e
N W N W W j W
图3-1汉宁窗及其频谱特性
注释：汉宁窗又被称为升余弦窗，汉宁窗可以看做三个矩形时间窗的频谱之和，汉宁窗主瓣加宽并降低，旁瓣显著减小，分辨率下降
2汉明（Hamming ）窗:
函数的时域形式可以表示为
??
? ??
--=1π2cos 46.054.0)(N k k w N k ,,2,1 = （3-3）
频域形式为：?
?
???
?
??? ?
?-++??
? ?
?--+=1π21π223.0)(54.0)(N W N W W W R R R ωωωω （3-4） 其中，)(ωR W 为矩形窗函数的幅度频率特性函数。
海明窗函数的最大旁瓣值比主瓣值低41dB ，但它和汉宁窗函数的主瓣宽度是一样大的。
Hamming 函数：生成海明窗 调用方式
(1) w = hamming (n )：输入参数n 是窗函数的长度；输出参数w 是由窗函数的值组成的n 阶向量。
(2) w = hamming (n ,sflag )：参数sflag 用来控制窗函数首尾的两个元素值；其取值为symmetric 或periodic ；默认值为symmetric 。
图3-2 汉明窗及其频谱特性
注释：汉明窗和汉宁窗都是余弦窗，只是加权系数不同，汉明窗旁瓣更小
3布莱克曼窗函数的时域形式可以表示为
?
?
? ?
?--+??
? ?
?---=11π4cos 08.011π2cos 5.042.0)(N k N k k w N k ,,2,1 = (3-5) 它的频域特性为
=)(ωW 42.0()ωR W +25.0+????????? ??-++??? ??--1212N W N W R R πωπω??
??????? ??-++??? ??--1π41π404.0N W N W R R ωω
（3-6）
其中，)(ωR W 为矩形窗函数的幅度频率特性函数。
布莱克曼窗函数的最大旁瓣值比主瓣值低57dB ，但是主瓣宽度是矩形窗函数的主瓣宽度的3倍，为12π/N 。 Blackman 函数：生成海明窗 调用方式
(1) w = blackman (n )：输入参数n 是窗函数的长度；输出参数w 是由窗函数的值组成的n 阶向量。
(2) w = blackman (n ,sflag )：参数sflag 用来控制窗函数首尾的两个元素值；其取值为symmetric 或periodic ；默认值为symmetric 。
图3-3 布莱克曼窗及其频谱特性
注释：布莱克曼窗最大旁瓣值比主瓣值滴57db，但主瓣宽度是矩形窗的3倍
3.2窗函数的指标
表3-1如图所示对于任意一个窗函数，求出它的频域值，并求出在主瓣边笫1个零点的位置；2，求出主瓣在-3dB处的位置；3，把笫1个零点的位置-(-3dB)处的位置，就是过渡带的精确带宽。矩形窗最简单，但其 -21dB 的阻带最小衰减在实际应用中远远不够。另外，矩形窗还会造成很强的吉布斯效应。三角窗的阻带衰减性能与矩形窗相比有所改善，但代价是过度带加宽。
4应用窗函数法设计 FIR 数字滤波器的步骤
4.1数字高通滤波器的设计：
令高通滤波器的频率响应为
（4-1） 则
（4-2） 从上述结果可以看出，一个高通滤波器相当于用一个全通滤波器减去一个低通滤波器。
0 ,0 ,)(?????<≤≤≤=-c c j d e j H ωωπωωωωτ[][]()()
11()221cos[()]sin[()]221cos[()]sin[()]22sin ()sin ()()
= c c c c c c j n j n d c h n e d e d j n d n d j n d n d n n n ωπωτωτπωωωππππ
ωωωωππ
ωτωωτωππ
ωτωωτωπππτωτπτ--------=+-+-+-+----=
-??????
总结
设计带通滤波器时首先要计算出过渡带，然后查表得到不同窗函数所需要的阶数，不同的窗函数所设计的滤波器的形状各有差异，尤其在主瓣宽度、旁瓣的形状以及主瓣与旁瓣的高度差上有比较明显得差别，实际应用中应根据实际情况，折衷处理，兼顾各项指标。
为了这次课程设计，自己自学了数字信号处理领域中窗函数的有关知识。实际中遇到的离散时间信号总是有限长的，因此不可避免地要遇到数据截断问题。而在信号处理中，对离散序列的数据截断是通过序列与窗函数相乘来实现的。而且，有关滤波器的设计、功率谱估计等基本概念也要用到窗函数。本次课程设计对经常用到的下面6窗函数：矩形窗函数、三角窗函数、汉宁窗函数、哈明窗函函数、布莱克曼窗函数、凯塞窗函窗，先是做了基本概念上的阐释，然后对其MATLAB实现函数做出了说明，最后又结合具体的实例，对这些窗函数的频域特性等进行了介绍。
通过这次学习，我不但掌握了FIR数字滤波器窗函数的基本知识及其实际应用的技巧了，还提高了自己的编程和写报告的能力，收获颇多。
参考文献
[1]《数字信号处理》（第三版），丁玉美，高西全.西安电子科技大学出版社，2000.
[2]《MATLAB及在电子信息课程中的应用》，陈怀堔，吴大正，高西全.电子工业出版社，2006.
[3]《MATLAB 7.0从入门到精通》，求是科技.人民邮电出版社，2006.
[4]《数字信号处理（第三版）》学习指导，高西全，丁玉美.西安科技大学出版社，2001.
附录
FIR高通数字滤波器程序：
clear;clc;close all;
[S,Fs,Bit] = wavread('C:\Users\Administrator\Desktop\FIR和IIR_\FIR\SHE.wav'); %读取音频信号
sound(S,Fs);
fnoise1 = 10000; % 加入频率为fnoise的正弦噪声信号
fnoise2 = 50; % 加入频率为fnoise的正弦噪声信号
N = length(S);
T= N/Fs;
t=T/N:T/N:T;
for j=1:N
Noise1(j)=sin(2*pi*fnoise1*t(j));
Noise2(j)=sin(2*pi*fnoise2*t(j));
end
% 对于低通滤波器：
%S1 = S+0.1*Noise1';
%fp = 3000;
%fs = 4000;
%对于高通滤波器：
S1 = S+Noise2';
fp = 3200;
fs = 3000;
% 对于带通滤波器：
% S1 = S+0.1*Noise1'+Noise2';
% fp1 = 500;
% fs1 = 100;
% fp2 = 3000;
% fs2 = 4000;
sound(S1,Fs);
ap=1;as=100;
Fs=44100; %Fs抽样频率
wp=(fp*2*pi)/Fs; %关于π的归一化通带截止频率
ws=(fs*2*pi)/Fs; %关于π的归一化阻带截止频率
DB=wp-ws; %过渡带宽
N0=ceil(6.2*pi/DB); %计算所需h(n)长度N0，ceil(x)取大于等于x 的最小整数
N=N0+mod(N0+1,2); %确保h(n)长度N是奇数
wc=(wp+ws)/2; %计算理想高通滤波器通带截止频率（关于π归一化）
h1=fir1(N-1,wc/pi,'high',hamming(N));%调用fir1计算高通FIRDF的h(n)
[H,f]=freqz(h1,1,N,Fs);%求滤波器幅度响应，设置最大幅度为1
figure(1);
plot(f,abs(H));
figure(2);
freqz(h1); %滤波器幅度响应(db)和相位响应
title('hamming滤波器频率响应（幅频上/相频下）');
%h2 = fir1(N-1,wc/pi,hanning(N));
subplot(2,1,1);stem(h1); %滤波器单位冲击响应序列及幅频响应F=abs(fft(h1));
xlabel = 0:Fs/(N-1):Fs/2;
subplot(2,1,2);plot(xlabel,F(1:(N+1)/2));
X1 = abs(fft(S));
Z1 = (0:150000)/150000;
subplot(3,1,1);plot(Z1,X1(1:150001));
X2 = abs(fft(S1));
Z2 = (0:150000)/150000;
subplot(3,1,2);plot(Z2,X2(1:150001));
S2=conv(S1,h1);
sound(S2,Fs);
X3=abs(fft(S2));
Z3 = (0:150000)/150000;
subplot(3,1,3);plot(Z3,X3(1:150001));
上图为滤波器单位冲击响应序列及幅频响应
0.1
0.2
0.30.40.50.60.70.80.9
1
-6-4-202
4
Normalized Frequency (?π rad/sample)
P h a s e (d e g r e e s )
00.10.2
0.30.40.50.60.70.80.91
-100
-50
050
Normalized Frequency (?π rad/sample)
M a g n i t u d e (d B )
hamming 滤波器频率响应（幅频上/相频下）
注释：FIR 滤波器的相位在通带内是线性的。在通频带窗函数都几乎不衰减。hanning 窗可以更好的滤除阻带内的信号。
00.10.20.30.40.50.60.70.80.91
1000
200000.10.20.30.40.50.60.70.80.91
12
5
00.10.20.30.40.50.60.70.80.91
200
400注释：第一张为没有加入噪声前的频谱图，第二张为噪声频谱图，第三章为滤波后频谱图从上面滤波前后语音信号的幅频图可以看出，原始的语音信号大部分500Hz-1000Hz 以内。而高通滤波器的通带的频率为3200Hz 左右。因此，它可以滤除语音信号低频段的信号。从图三中可以看出，滤波后的语音信号低频段信号幅度几乎为0，其信号大部分集中在高频段。通过回放这段语音信号可以明显听出语音信号滤波前后的区别，滤波器滤除了原始语音信号的低频成分，而保留了高频成分。
x 10
4
注释：此图为高通滤波器的幅度响应
Matlab实现振动信号低通滤波 附件txt中的数字是一个实测振动信号，采样频率为5000Hz，试设计一个长度为M=32的FIR低通滤波器，截止频率为600Hz，用此滤波器对此信号进行滤波。 要求： （1）计算数字截止频率； （2）给出滤波器系数； （3）绘出原信号波形； （4）绘出滤波后的信号波形； 解答过程： 第一部分：数字截止频率的计算 数字截止频率等于截止频率除以采样频率的一半，即 n=600/5000/2=0.24第二部分：滤波器系数的确定 在matlab中输入如下程序，即可得到滤波器系数： n=32 Wn=0.24 b=fir1(n,Wn) 得到的滤波器系数b为 Columns 1 through 9 -0.0008-0.0018-0.0024-0.00140.00210.00750.01100.0077-0.0054Columns 10 through 18
-0.0242-0.0374-0.02990.00870.07560.15370.21660.24070.2166Columns 19 through 27 0.15370.07560.0087-0.0299-0.0374-0.0242-0.00540.00770.0110Columns 28 through 33 0.00750.0021-0.0014-0.0024-0.0018-0.0008 第三部分：原信号波形 将附件4中的dat文件利用识别软件读取其中的数据，共1024个点，存在TXT文档中，取名bv.txt，并复制到matlab的work文件夹。 在matlab中编写如下程序： x0=load('zhendong.txt');%找到信号数据地址并加载数据。 t=0:1/5000:1023/5000;%将数据的1024个点对应时间加载 figure(1); plot(t,x0); xlabel('t/s'); ylabel('幅值'); 运行之后就得到如下波形，即振动信号的原始波形图： 1.5 1 0.5 幅 值
长安大学 数字信号处理综合设 计 专业_______电子信息工程_______ 班级__24030602___________ 姓名_______张舒_______ 学号2403060203 指导教师陈玲 日期_______2008-12-27________
一、课程设计目的： 1. 进一步理解数字信号处理的基本概念、基本理论和基本方法； 2.熟悉在Windows环境下语音信号采集的方法； 3.学会用MATLAB软件对信号进行分析和处理； 4.综合运用数字信号处理理论知识，掌握用MATLAB软件设计FIR和IIR数字滤波器的方法； 5. 提高依据所学知识及查阅的课外资料来分析问题解决问题的能力。 二、课程设计内容： 1.语音信号的采集 利用windows下的录音机录制一段自己的话音，时间控制在1秒左右；并对语音信号进行采样，理解采样频率、采样位数等概念。 2.语音信号的频谱分析 利用函数fft对采样后语音信号进行快速傅里叶变换，得到信号的频谱特性。 3.设计数字滤波器 采用窗函数法和双线性变换法设计下列要求的三种滤波器，根据语音信号的特点给出有关滤波器的性能指标： 1）低通滤波器性能指标，fp=1000Hz，fc=1200Hz， As=100dB，Ap=1dB； 2）高通滤波器性能指标，fc=4800Hz，fp=5000Hz ，As=100dB，Ap=1dB； 3）带通滤波器性能指标，fp1=1200Hz，fp2=3000Hz，fc1=1000Hz，fc2=3200Hz，As=100dB，Ap=1dB。 4.对语音信号进行滤波 比较用两种方法设计的各滤波器的性能，然后用性能好的滤波器分别对采集的语音信号进行滤波；并比较滤波前后语音信号的波形及频谱，分析信号的变化。 5.回放语音信号，感觉滤波前后的声音变化。 三、实验原理 （一）基于双线性Z变换法的IIR数字滤波器设计 由于的频率映射关系是根据推导的，所以使jΩ轴每隔2π/Ts便映射到单位圆上一周，利用冲激响应不变法设计数字滤波器时可能会导致上述的频域混叠现象。为了克服这一问题，需要找到由s平面到z平面的另外的映射关系，这种关系应保证： 1) s平面的整个jΩ轴仅映射为z平面单位圆上的一周； 2) 若G(s)是稳定的，由G(s)映射得到的H(z)也应该是稳定的； 3) 这种映射是可逆的，既能由G(s)得到H(z)，也能由H(z)得到G(s)； 4) 如果G(j0)=1，那么。 双线性Z变换满足以上4个条件的映射关系，其变换公式为
MATLAB下的数字信号处理实现示例 一信号、系统和系统响应 1、理想采样信号序列 （1）首先产生信号x(n),0<=n<=50 n=0:50; %定义序列的长度是50 A=444.128; %设置信号有关的参数 a=50*sqrt(2.0)*pi; T=0.001; %采样率 w0=50*sqrt(2.0)*pi; x=A*exp(-a*n*T).*sin(w0*n*T); %pi是MATLAB定义的π，信号乘可采用“.*”close all %清除已经绘制的x(n)图形 subplot(3,1,1);stem(x); %绘制x(n)的图形 title(‘理想采样信号序列’); （2）绘制信号x(n)的幅度谱和相位谱 k=-25:25; W=(pi/12.5)*k; X=x*(exp(-j*pi/12.5)).^(n’*k); magX=abs(X); %绘制x(n)的幅度谱 subplot(3,1,2);stem(magX);title(‘理想采样信号序列的幅度谱’); angX=angle(X); %绘制x(n)的相位谱 subplot(3,1,3);stem(angX) ; title (‘理想采样信号序列的相位谱’)（3）改变参数为：1,0734.2,4.0,10==Ω==TAα n=0:50; %定义序列的长度是50 A=1; %设置信号有关的参数 a=0.4; T=1; %采样率 w0=2.0734; x=A*exp(-a*n*T).*sin(w0*n*T); %pi是MATLAB定义的π，信号乘可采用“.*”close all %清除已经绘制的x(n)图形 subplot(3,1,1);stem(x); %绘制x(n)的图形 title(‘理想采样信号序列’); k=-25:25; W=(pi/12.5)*k; X=x*(exp(-j*pi/12.5)).^(n’*k); magX=abs(X); %绘制x(n)的幅度谱 subplot(3,1,2);stem(magX);title(‘理想采样信号序列的幅度谱’); angX=angle(X); %绘制x(n)的相位谱 subplot(3,1,3);stem(angX) ; title (‘理想采样信号序列的相位谱’) 2、单位脉冲序列 在MatLab中，这一函数可以用zeros函数实现： n=1:50; %定义序列的长度是50 x=zeros(1,50); %注意：MATLAB中数组下标从1开始
基于MATLAB的FIR数字低通滤波器设计 ..基于MATLAB的FIR数字低通滤波器设计作者： 周龙刚（陕西理工学院物理与电信工程学院通信工程专业2011级4班,陕西汉中723003）指导老师： 井敏英[摘要]FIR数字滤波器是数字信号处理的一个重要组成部分，由于FIR数字滤波器具有严格的线性相位，因此在信息的采集和处理过程中得到了广泛的应用。 本文介绍了FIR数字滤波器的概念和线性相位的条件，分析了窗函数法、频率采样法和等波纹逼近法设计FIR滤波器的思路和流程。在分析三种设计方法原理的基础上，借助Matlab仿真软件工具箱中的fir1实现窗函数法中的哈明窗设计FIR低通滤波器。[关键词] FIR数字滤波器;线性相位窗函数;法哈明窗;MatlabDesigning FIR low-pass digital filter based on VHDL Zhoulonggang(Grade11,Class4,Major of Communication Engineering，School of Physics and Telecommunication Engineering , Shaanxi University of Technology,Hanzhong 723003,Shaanxi)Tutor:JingYingMinAbstract:FIR digital filter is an important part of digital signal processing,the FIR digitalfilter with linear phase, so it has been widely applied in the collection and processing of information in the course of. This paper introduces the concept of FIR digital filter with linear phase conditions, analysis of the window functionmethod and frequency sampling method and the ripple
淮北煤炭师范学院 2009届学士学位论文 基于MA TLAB的数字滤波器设计 学院、专业物理与电子信息学院 电子信息科学与技术 研究方向基于MATLAB的数字滤波器设计 学生姓名耿博 学号200513432024 指导教师姓名邹锋 指导教师职称讲师 2009 年4 月18
基于MATLAB的数字滤波器设计 耿博 （淮北煤炭师范学院物理与电子信息学院235000） 摘要随着信息时代和数字世界的到来，数字信号处理已成为今一门极其重要的学科和技术领域。数字信号处理在通信、语音、图像、自动控制、雷达、军事、航空航天、医疗和家用电器等众多领域得到了广泛的应用。在数字信号处理应用中，数字滤波器十分重要并已获得广泛应用。 数字滤波是数字信号处理的重要内容，数字滤波器可分为IIR和FIR两大类。对于IIR数字滤波器的设计，需要借助模拟原型滤波器，再将模拟滤波器转化为数字滤波器，文中采用的设计方法是脉冲响应不变法、双向性变换法和完全函数设计法；对于FIR数字滤波器的设计，可以根据所给定的频率特性直接设计，文中采用的设计方法是窗函数法。本文根据IIR滤波器和FIR滤波器的特点，在MATLAB坏境下分别用双线性变换法设计IIR和用窗函数设计FIR数字滤波器，并对采集的语音信号进行分析，最后给出了IIR和FIR对语音滤波的效果。 关键词数字滤波器；IIR ；FIR ；MATLAB
The Design of Digital Filter based on MATLAB Geng Bo School of Physics and Electronics Information, Huaibei Coal Industry Teachers? College, 235000 ABSTRACT Along with the information age and the digital world arrival, the digital signal processing has become a now extremely important discipline and the area of technology.The digital signal processing in the correspondence, the multitudinous domains the pronunciation such as the image, the automatic control, the radar, the military, the aerospace, the medical service and the domestic electric appliances and so on have obtained the widespread application.In the digital signal processing application, the digital filter are extremely important and have obtained the widespread application. The digital filter are the digital signal processing important content, the digital filter may divide into IIR and the FIR two main kinds. As for the IIR digital filter design, we need the help of analog prototype filter, and then transform analog filter into digital filter. In the paper we use the design of the pulse response invariable method, the bilinear method and full function design; as for the FIR filter, we can design it directly based on the giving frequency, in the paper it uses the design of the window function.This article according to the IIR filter and the FIR filter characteristic, uses the bilinearity method of transformation under the MATLAB bad boundary to design IIR and to design the FIR numeral filter separately with the window box number, and carries on the analysis to the gathering pronunciation signal, and finally gives IIR and FIR to the pronunciation filter effect. Keywords Digtial Filter;IIR;FIR;MATLAB
数字滤波器的MAT LAB设计与 DSP上的实现 数字滤波器的MATLAB 设计与DSP上的实现 公文易文秘资源网佚名2007-11-15 11:56:42我要投稿添加到百度搜藏 摘要：以窗函数法设计线性相位FIR数字滤波器为例，介绍用MATLAB工具软件设计数字滤波器的方法和在定点DSP上的实现。实现时，先在CCS5000仿真开发，然后将程序加载到TMS320VC5409评估板上实时运行，结果实现了目标要求。文中还讨论了定标、误差、循环寻址等在DSP上实现的关键问题。关键词 摘要：以窗函数法设计线性相位 FIR数字滤波器为例，介绍用 MATLAB工具软件设计数字滤波器的方法和在定点DSP上的实现。实现时，先在 CCS5000仿真开发，然后将程序加载到 TMS320VC5 409评估板上实时运行，结果实现了目标要求。文中还讨论了定标、误差、循环寻址等在DSP上实 现的关键问题。 关键词：数字滤波器MATLAB DSP 引言 随着信息时代和数字世界的到来，数字信号处理已成为今一门极其重要的学科和技术领域。数字信号处理在通信、语音、图像、自动控制、雷达、军事、航空航天、医疗和家用电器等众多领域得到了广泛的应
用。在数字信号处理应用中，数字滤波器十分重要并已获得广泛应用。 1数字滤波器的设计 1.1数字滤波器设计的基本步骤 数字滤波器根据其冲激响应函数的时域特性，可分为两种，即无限长冲激响应（IIR ）滤波器和有限长冲激响应（FIR ）滤波器。IIR滤波器的特征是，具有无限持续时间冲激响应。种滤波器一般需要用递归模型来实现，因而有时也称之为递归滤波器。FIR滤波器的冲激响应只能延续一定时间， 在工程实际中可以采用递归的方式实现，也可以采用非递归的方式实现。数字滤波器的设计方法有多种，如双线性变换法、窗函数设计法、插值逼近法和Chebyshev逼近法等等。随着 MATLAB软件尤 其是MATLAB的信号处理工作箱的不断完善，不仅数字滤波器的计算机辅助设计有了可能，而且还可以使设计达到最优化。 数字滤波器设计的基本步骤如下： (1确定指标 在设计一个滤波器之前，必须首先根据工程实际的需要确定滤波器的技术指标。在很多实际应用中，数字滤波器常常被用来实现选频操作。因此，指标的形式一般在频域中给岀幅度和相位响应。幅度指标主要以两种方式给岀。第一种是绝对指标。它提供对幅度响应函数的要求，一般应用于FI R滤波器的设计。第二种指标是相对指标。它以分贝值的形式给岀要求。在工程实际中，这种指标最受欢迎。对于相位响应指标形式，通常希望系统在通频带中人有线性相位。运用线性相位响应指标进行滤波器设计具有如下优点：①只包含实数算法，不涉及复数运算；②不存在延迟失真，只有固定数量的延迟；③长度为N的滤波器(阶数为N-1)，计算量为N/2数量级。因此，本文中滤波器的设计就以线性相位FIR滤波器的设计为例。 (2)逼近
数字滤波器matlab的源代码 function lvbo(Ua,Ub,choise) %参考指令：lvbo(2*pi,10*pi,1/0/-1) U1=min(Ua,Ub); U2=max(Ua,Ub); Us=16*U2; T=2*pi/Us; T_sum=4*max(2*pi/Ua,2*pi/Ub); sum=T_sum/T; t=T:T:T_sum; x=sin(U1*t)+0.8*sin(U2*t); X=DFT(x); figure(1); subplot(221) U=Us/sum:Us/sum:Us; stem(U,abs(X));grid on axis([Us/sum,Us/2,0,1.2*max(abs(X))]) title('原模拟信号采样频谱图') Ucd=U1+(U2-U1)*1/5;Usd=U2-(U2-U1)*1/5; switch choise case 1 Hz_ejw=IIR_DF_BW(Ucd,1,Usd,30,T,sum); case -1 Hz_ejw=IIR_DF_CF(Ucd,1,Usd,30,T,sum); case 0 Hz_ejw=FIR_DF_HM(U1,U2,T,sum); otherwise Hz_ejw=IIR_DF_BW(Ucd,1,Usd,30,T,sum); end Y=X.*Hz_ejw; y=1/sum*conj(DFT(conj(Y))); figure(1); subplot(224) plot(t,real(y)); title('模拟信号滤波后');grid on axis([0,T_sum,-max(real(y))*1.5,max(real(y))*1.5]) subplot(222); plot(t,x); hold on

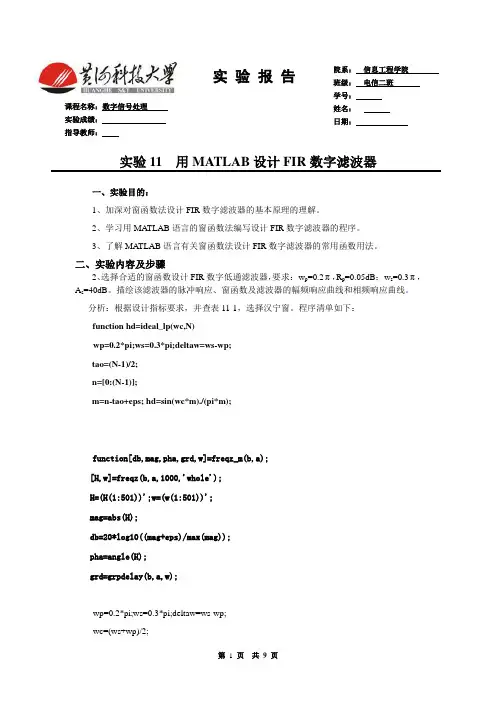

实验11 用MATLAB 设计FIR 数字滤波器 一、实验目的： 1、加深对窗函数法设计FIR 数字滤波器的基本原理的理解。 2、学习用MA TLAB 语言的窗函数法编写设计FIR 数字滤波器的程序。 3、了解MATLAB 语言有关窗函数法设计FIR 数字滤波器的常用函数用法。 二、实验内容及步骤 2、选择合适的窗函数设计FIR 数字低通滤波器，要求： w p =0.2π，R p =0.05dB ； w s =0.3π，A s =40dB 。描绘该滤波器的脉冲响应、窗函数及滤波器的幅频响应曲线和相频响应曲线。 分析：根据设计指标要求，并查表11-1，选择汉宁窗。程序清单如下： function hd=ideal_lp(wc,N) wp=0.2*pi;ws=0.3*pi;deltaw=ws-wp; tao=(N-1)/2; n=[0:(N-1)]; m=n-tao+eps; hd=sin(wc*m)./(pi*m); function[db,mag,pha,grd,w]=freqz_m(b,a); [H,w]=freqz(b,a,1000,'whole'); H=(H(1:501))';w=(w(1:501))'; mag=abs(H); db=20*log10((mag+eps)/max(mag)); pha=angle(H); grd=grpdelay(b,a,w); wp=0.2*pi;ws=0.3*pi;deltaw=ws-wp; wc=(ws+wp)/2; 课程名称：数字信号处理 实验成绩： 指导教师： 实 验 报 告 院系： 信息工程学院 班级： 电信二班 学号： 姓名： 日期：
