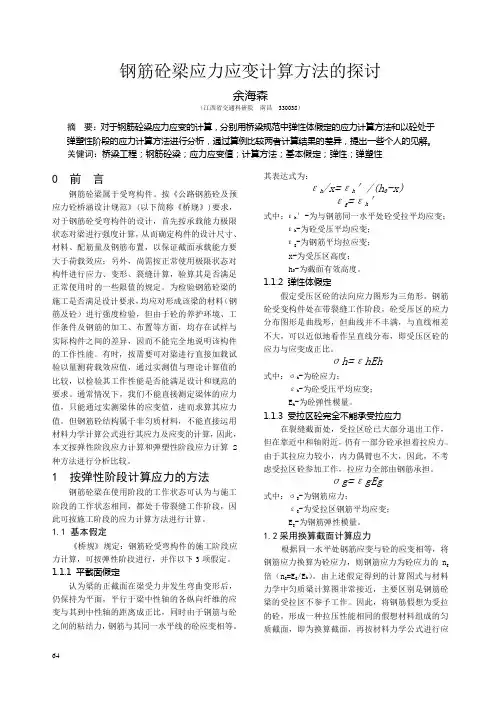

钢筋砼梁应力应变计算方法的探讨
余海森
（江西省交通科研院南昌 330038）
摘要：对于钢筋砼梁应力应变的计算，分别用桥梁规范中弹性体假定的应力计算方法和以砼处于弹塑性阶段的应力计算方法进行分析，通过算例比较两者计算结果的差异，提出一些个人的见解。关健词：桥梁工程；钢筋砼梁；应力应变值；计算方法；基本假定；弹性；弹塑性
0 前言
钢筋砼梁属于受弯构件。按《公路钢筋砼及预应力砼桥涵设计规范》(以下简称《桥规》)要求，对于钢筋砼受弯构件的设计，首先按承载能力极限状态对梁进行强度计算，从而确定构件的设计尺寸、材料、配筋量及钢筋布置，以保证截面承载能力要大于荷载效应；另外，尚需按正常使用极限状态对构件进行应力、变形、裂缝计算，验算其是否满足正常使用时的一些限值的规定。为检验钢筋砼梁的施工是否满足设计要求，均应对形成该梁的材料（钢筋及砼）进行强度检验，但由于砼的养护环境、工作条件及钢筋的加工、布置等方面，均存在试样与实际构件之间的差异，因而不能完全地说明该构件的工作性能。有时，按需要可对梁进行直接加载试验以量测荷载效应值，通过实测值与理论计算值的比较，以检验其工作性能是否能满足设计和规范的要求。通常情况下，我们不能直接测定梁体的应力值，只能通过实测梁体的应变值，进而求算其应力值。但钢筋砼结构属于非匀质材料，不能直接运用材料力学计算公式进行其应力及应变的计算，因此，本文按弹性阶段应力计算和弹塑性阶段应力计算2种方法进行分析比较。
1 按弹性阶段计算应力的方法
钢筋砼梁在使用阶段的工作状态可认为与施工阶段的工作状态相同，都处于带裂缝工作阶段，因此可按施工阶段的应力计算方法进行计算。
1.1 基本假定
《桥规》规定：钢筋砼受弯构件的施工阶段应力计算，可按弹性阶段进行，并作以下3项假定。
1.1.1 平截面假定
认为梁的正截面在梁受力并发生弯曲变形后，仍保持为平面，平行于梁中性轴的各纵向纤维的应变与其到中性轴的距离成正比，同时由于钢筋与砼之间的粘结力，钢筋与其同一水平线的砼应变相等。其表达式为：
εh/x=εh′/(h0-x)
εg=εh′
式中：εh′-为与钢筋同一水平处砼受拉平均应变；
εh-为砼受压平均应变；
εg-为钢筋平均拉应变；
x-为受压区高度；
h0-为截面有效高度。
1.1.2 弹性体假定
假定受压区砼的法向应力图形为三角形。钢筋砼受变构件处在带裂缝工作阶段，砼受压区的应力分布图形是曲线形，但曲线并不丰满，与直线相差不大，可以近似地看作呈直线分布，即受压区砼的
应力与应变成正比。
σh=εhEh
式中：σh-为砼应力；
εh-为砼受压平均应变；
E h-为砼弹性模量。
1.1.3 受拉区砼完全不能承受拉应力
在裂缝截面处，受拉区砼已大部分退出工作，但在靠近中和轴附近，仍有一部分砼承担着拉应力。由于其拉应力较小，内力偶臂也不大，因此，不考
虑受拉区砼参加工作，拉应力全部由钢筋承担。
σg=εgEg
式中：σg-为钢筋应力；
εg-为受拉区钢筋平均应变；
E g-为钢筋弹性模量。
1.2采用换算截面计算应力
根据同一水平处钢筋应变与砼的应变相等，将钢筋应力换算为砼应力，则钢筋应力为砼应力的n g 倍（n g=E g/E h）。由上述假定得到的计算图式与材料力学中匀质梁计算图非常接近，主要区别是钢筋砼梁的受拉区不参予工作。因此，将钢筋假想为受拉的砼，形成一种拉压性能相同的假想材料组成的匀质截面，即为换算截面，再按材料力学公式进行应
64
力计算。
1.2.1受压区边缘砼应力
σha=Mx/I01
式中：M-为弯矩；
x为受压区高度；
I01为换算截面惯性矩。
1.2.2受拉钢筋面积重心处钢筋应力
σg=ngM(h0-x)/I01
式中：M-为弯矩；
x-为受压区高度；
I01-为换算截面惯性矩；
h0-为截面有效高度。
对于截面换算系数n g，《桥规》规定如下：
砼标号15号 n g=15
砼标号20、25、30号 n g=10
2 按弹塑性阶段计算应力的方法
钢筋砼梁在使用阶段的工作状态为带裂缝工作阶段，其变形特征为：受压区砼为弹塑性变形，受拉区砼为塑性变形，受拉区钢筋为弹性变形。
2.1平截面假定
国内外大量试验证明，对于钢筋砼受弯构件，砼受压区从开始加荷直至破坏各阶段基本都符合平截面假定，亦即截面的应变均为直线分布。对受拉区来说，在砼带裂缝工作阶段，就裂缝所在截面而言，钢筋和砼之间发生了相对位移，显然不符合材料力学的平截面假定，但是，若受拉区的应变采用跨过几条裂缝的长标距量测时，就其平均拉应变来说，大体上还是符合平截面假定。
2.2材料应力应变物理关系
2.2.1对于钢筋的应力应变关系因为正常使用阶段钢筋应力还未达到屈服极限，所以可采用理想的弹性应力应变直线关系，其表达式为：
σg=εgEg （εg<εy）
式中：σg-为钢筋应力；
εg-为受拉区钢筋平均应变；
E g-为钢筋弹性模量；
εy-为屈服应变。
2.2.2对于砼受压的应力应变关系参照《砼结构设计规范》中砼单轴受压的应力—应变曲线方程形式，因正常使用阶段砼压应力尚未达到受压标准强度限值，故采用该曲线的上升段，表达式为：
σh= Rab [A×（ε/ε0）+(3-2×A)（ε/ε0）2+(A-2)（ε/ε0）3]（ε<ε0）
式中：σh-为砼压应力；
R a b-为砼抗压标准强度；
ε-为砼压应变；
ε0-为对应R a b的砼应变值；
A-为参数。
2.2.3对于砼受拉的应力应变关系参照《砼结构设计规范》中砼单轴受拉的应力—应变曲线方程形式，认为砼拉应变超过对应于抗拉标准强度的应变
值时砼即不再承担拉力工作，故同样采用该曲线的
上升段，表达式为：
σhl= Rlb [1.2×（ε/εt）-0.2×（ε/εt）6] （ε<εt）
式中：σhl-为砼拉应力；
R l b为砼抗拉标准强度；
ε-为砼拉应变；
εt-为对应R l b的砼应变值。
2.3根据应力应变关系进行计算分析
受拉区钢筋拉应力合力为：
Tg=σgAg=εgEg Ag
受压区砼压应力合力根据以其应力应变方程和
受压区高度进行定积分计算，求算其合力为：(如为
T形截面则需分段积分,下式中x为受压区高度)
C=∫0xσc（ε）bdy=∫0x Rab [A×（ε/ε0）+(3-2×A)（ε/ε0）2+(A-2)（ε/ε0）3]bdy 砼压应力合力C的作用点至中性轴的距离为:
yc=(∫0xσc（ε）bydy)／C
受拉区砼压应力合力根据以其应力应变方程和
受拉区高度进行定积分计算，求算其合力为：
Tc=∫0LσL（ε）bdy=∫0L Rlb [1.2×（ε/εt）-0.2×（ε/εt）6] bdy 式中L为受拉区高度
砼拉应力合力T c的作用点至中性轴的距离为:
yL=(∫0LσL（ε）bydy)／Tc
根据力的平衡原理可知：
Ｃ＝Tg+Tc
Ｍ＝Ｃ×（h0-x+ yc）- Tc ×（h0-x- yL）再根据平截面假定则有以下四式：
ε/εc＝y/x
ε/εt＝y/L
(下转第67页)
64
64 x/ h0＝εc/（εc+εg ） L/( h0-x)＝εt/εg
根据以上代数式求解联立方程。因涉及多元多次方程组求解，手算相当烦琐，可编制计算机程序，求算在弯矩M 作用下的砼及钢筋应力应变值。
3 算例比较
现举例分别以两种方法进行应力应变计算，对计算结果的异同进行分析比较。例：钢筋砼简支T 梁，计算跨径
L=19.50m 。25
号砼，
R a b
=17.5MPa ,E h =2.85×104
MPa, 主梁截面顶面翼板全宽b i =1500mm ，翼板厚h i =110mm ，腹板宽b=180mm ，梁高h=1300mm ，有效高度h0=1196mm ，主筋面积A g =68.37cm 2
，E g = 2×105
MPa ，R g b
=340MPa 。主梁在使用阶段的内力为：恒载M L =750kN.m ，汽车荷载M Q =600kN.m 。
3.1按弹性阶段计算的应力应变结果如下：
3.2按弹塑性阶段计算的应力应变结果如下：
3.3两种计算结果比较如下： 从表中计算结果比较可以看出，两种方法计算的砼及钢筋的应力值都很接近。钢筋作为一种较理想化的匀质弹性体，其弹性模量为常数，因此当应力接近时钢筋应变值也很接近，但砼则不同，由于弹性体假定时砼弹性模量为常数，而弹塑性假定时砼弹性模量不为常数，且随应力增加而弹性模量减小及应变差值增大。因此，当以实测应变来推算应力值时，两种计算方法的钢筋应力值较为接近，而砼应力值则会产生较大的偏差。
4 结 语
《桥规》仅提出了钢筋砼应力计算的公式，而并没有提出应变的计算公式，且其对截面换算系数n g 也直接定出了规定值，带有一定的经验因素，是一种经验近似计算。从大量试验资料可知，砼在应力值超过一定程度后，将产生较明显的塑性变形。因此，较精确的计算方法应该采用与实际情形更接近的弹塑性理论进行计算。
参考文献：
[1] JTJ023-85,公路钢筋砼及预应力砼桥涵设计规范
[S].
[2] 叶见曙,袁国干.结构设计原理[M]. 北京;人民交通出
版社.
[3] GB50010-2002,砼结构设计规范[S].
应力-应变曲线(stress-strain curves) 根据圆柱试件静力拉伸试验所得拉伸图(图a)，对曲线上各对应点用试件原始尺寸除拉伸力与绝对伸长所得出的应力与延伸率的关系曲线(图6)。应力一应变曲线是金属塑性加工工作中最重要的参考资料之一。 应力及应变值按下式计算：
式中σ i 表示拉伸图上任意点的应力值，δ i 为i点的延伸率，P i 及Δl i 为该 点的拉力与绝对伸长值，F 0及l 为试件的断面积和计算长度。 试件受拉伸时，先产生弹性变形，这时应力应变成比例，当出现二者不能保 持线性关系的点时，表示材料已屈服而将发生塑性变形，这时的应力定义为屈服应力或流变应力，用σ s 表示，其求法见屈服点。 拉伸时当试件计算长度上的均匀变形阶段结束而产生细颈时，变形将集中在 细颈部分。出现细颈前材料所能承受的应力名为强度极限或抗拉强度，用σ b 表示 σ b =P max /F 式中P max 为拉伸图上所记录的最大载荷值。 试件出现细颈后很快即断裂，断裂应力σ f σ f =P f /T f 式中P f 是断裂时的拉力，F f 是断口面积。 试件拉断时的延伸率δ f (％)或断面收缩率ψ(％)是表示材料可承受最大塑性变形能力的指标： 矾一牮×100(4)￡fPf=盐≯×100(5)』’0式中厶和Ff是将断开的试件对合后测定的试件长度和断口处的面积。 抗拉强度靠及延伸率d或断面收缩率妒是材料性能的两个基本指标，在工程上有着广泛的应用。屈服应力民(或乱：)是金属塑性加工时变形体开始产生塑性变形所必需的最小应力，它是计算变形力的一个重要参数。 应力-应变曲线表征材料受外力作用时的行为。材料受力后即发生弹性变形，这时应力应变呈简单的线性关系，继续增加作用力至一定大小后材料将出现塑性变形，以后变形与应力的关系复杂，当塑性变形至一定程度以后，试件破断则变
钢筋砼梁应力应变计算方法的探讨 摘要：对于钢筋砼梁应力应变的计算，分别用桥梁规范中弹性体假定的应力计算方法和以砼处于弹塑性阶段的应力计算方法进行分析，通过算例比较两者计算结果的差异，提出一些个人的见解。 关健词：桥梁工程；钢筋砼梁；应力应变值；计算方法；基本假定；弹性；弹塑性 0 前言 钢筋砼梁属于受弯构件。按《公路钢筋砼及预应力砼桥涵设计规范》(以下简称《桥规》)要求，对于钢筋砼受弯构件的设计，首先按承载能力极限状态对梁进行强度计算，从而确定构件的设计尺寸、材料、配筋量及钢筋布置，以保证截面承载能力要大于荷载效应；另外，尚需按正常使用极限状态对构件进行应力、变形、裂缝计算，验算其是否满足正常使用时的一些限值的规定。为检验钢筋砼梁的施工是否满足设计要求，均应对形成该梁的材料（钢筋及砼）进行强度检验，但由于砼的养护环境、工作条件及钢筋的加工、布置等方面，均存在试样与实际构件之间的差异，因而不能完全地说明该构件的工作性能。有时，按需要可对梁进行直接加载试验以量测荷载效应值，通过实测值与理论计算值的比较，以检验其工作性能是否能满足设计和规范的要求。通常情况下，我们不能直接测定梁体的应力值，只能通过实测梁体的应变值，进而求算其应力值。但钢筋砼结构属于非匀质材料，不能直接运用材料力学计算公式进行其应力及应变的计算，因此，本文按弹性阶段应力计算和弹塑性阶段应力计算2种方法进行分析比较。 1 按弹性阶段计算应力的方法 钢筋砼梁在使用阶段的工作状态可认为与施工阶段的工作状态相同，都处于带裂缝工作阶段，因此可按施工阶段的应力计算方法进行计算。 1.1 基本假定 《桥规》规定：钢筋砼受弯构件的施工阶段应力计算，可按弹性阶段进行，并作以下3项假定。 1.1.1 平截面假定 认为梁的正截面在梁受力并发生弯曲变形后，仍保持为平面，平行于梁中性轴的各纵向纤维的应变与其到中性轴的距离成正比，同时由于钢筋与砼之间的粘结力，钢筋与其同一水平线的砼应变相等。其表达式为： εh/x=εh′/(h0-x) εg=εh′ 式中：εh′-为与钢筋同一水平处砼受拉平均应变； εh-为砼受压平均应变； εg-为钢筋平均拉应变； x-为受压区高度； h0-为截面有效高度。 1.1.2 弹性体假定 假定受压区砼的法向应力图形为三角形。钢筋砼受变构件处在带裂缝工作阶段，砼受压区的应力分布图形是曲线形，但曲线并不丰满，与直线相差不大，可以近似地看作呈直线分布，即受压区砼的应力与应变成正比。 σh=εhEh 式中：σh-为砼应力； εh-为砼受压平均应变； E h-为砼弹性模量。 1.1.3 受拉区砼完全不能承受拉应力 在裂缝截面处，受拉区砼已大部分退出工作，但在靠近中和轴附近，仍有一部分砼承担着拉应力。由于其拉应力较小，内力偶臂也不大，因此，不考虑受拉区砼参加工作，拉应力全部由钢筋承担。 σg=εgEg 式中：σg-为钢筋应力； εg-为受拉区钢筋平均应变； E g-为钢筋弹性模量。 1.2采用换算截面计算应力 根据同一水平处钢筋应变与砼的应变相等，将钢筋应力换算为砼应力，则钢筋应力为砼应力的n g 倍（n g=E g/E h）。由上述假定得到的计算图式与材料力学中匀质梁计算图非常接近，主要区别是钢筋砼梁的受拉区不参予工作。因此，将钢筋假想为受拉的砼，形成一种拉压性能相同的假想材料组成的匀质截面，即为换算截面，再按材料力学公式进行应力计算。 1.2.1受压区边缘砼应力
混凝土受压应力－应变 全曲线方程
混凝土受压应力－应变全曲线方程 混凝土的应力－应变关系是钢筋混凝土构件强度计算、超静定结构内力分析、结构延性计算和钢筋混凝土有限元分析的基础，几十年来，人们作了广泛的努力，研究混凝土受压应力－应变关系的非线性性质，探讨应力与应变之间合理的数学表达式，1942年，Whitney 通过混凝土圆柱体轴压试验，提出了混凝土受压完整的应力应变全曲线数学表达式，得出了混凝土脆性破坏主要是由于试验机刚度不足造成的重要结论，这一结论于1948年由Ramaley 和Mchenry 的试验研究再次证实，1962年，Barnard 在专门设计的具有较好刚性且能控制应变速度的试验机上，试验了一批棱柱体试件以及试件两靖被放大的圆柱体试件，试验再次证明，混凝土的突然破坏并非混凝土固有特性，而是试验条件的结果，即混凝土的脆性破坏可用刚性试验机予以防止，后来由很多学者（如M.Sagin ，P.T.Wang ，过镇海等）所进行的试验，都证明混凝土受压应力－应变曲线确实有下降段存在，那么混凝土受压应力与应变间的数学关系在下降段也必然存在，研究这一数学关系的工作一刻也没有停止。 钢筋混凝土结构是目前使用最为广泛的一种结构形式。但是，对钢筋混凝土的力学性能还不能说已经有了全面的掌握。近年来，随着有限元数值方法的发展和计算机技术的进步，人们已经可以利用钢筋混凝土有限元分析方法对混凝土结构作比较精确的分析了。由于混凝土材料性质的复杂性，对混凝土结构进行有限元分析还存在不少困难，其中符合实际的混凝土应力应变全曲线的确定就是一个重要的方面。 1、混凝土单轴受压全曲线的几何特点 经过对混凝土单轴受压变形的大量试验大家一致公认混凝土单轴受压变过程的应力应变全曲线的形状有一定的特征。典型的曲线如图1所示，图中采用无量纲坐标。 s c c E E N f y x 0,,=== σ εε 式中， c f 为混凝土抗压强度；c ε为与c f 对应的峰值应变；0E 为混凝土的初始弹性模量；s E 为峰值应力处的割线模量。
钢筋混凝土管是用于输送水、油、气等流体，可分为素混凝土管、普通钢筋混凝土管、自应力钢筋混凝土管和预应力混凝土管四种。下面由钢筋混凝土管厂家蚌埠市中海阀门管道有限公司为您介绍下它的相关知识，希望能给您带来帮助。 钢筋混凝土管的成型方法：有离心法、振动法、滚压法、真空作业法以及滚压、离心和振动联合作用的方法。为了提高混凝土管的使用性能，中国和其他许多国家较多地发展预应力混凝土压力管。这种管子配有纵向和环向预应力钢筋，因此具有较高的抗裂和抗渗能力。 80年代，中国和其他一些国家发展了自应力钢筋混凝土管，其主要特点是利用自应力水泥（见特种水泥）在硬化过程中的膨胀作用产生预应力，简化了制造工艺。混凝土管与钢管比较，可以大量节约
钢材，延长使用寿命，且建厂投资少，铺设安装方便，已在工厂、矿山、油田、港口、城市建设和农田水利工程中得到广泛的应用。 预制混凝土排水管是钢筋混凝土管的一种类型，它的规格有：按混凝土管内径的不同，可分为小直径管（内径400毫米以下）、中直径管(400～1400毫米)和大直径管(1400毫米以上)。按管子承受水压能力的不同，可分为低压管和压力管，压力管的工作压力一般有0.4、0.6、0.8、1.0、1.2兆帕等。混凝土管与钢管比较，按管子接头型式的不同，又可分为平口式管、承插式管和企口式管。其接口形式有水泥砂浆抹带接口、钢丝网水泥砂浆抹带接口、水泥砂浆承插和橡胶圈承插等。
蚌埠市中海阀门管道有限公司是中海集团的创始公司，业务范围包括：钢材加工及销售、钢材物流储备及配送、金融担保、机床制造、PCCP钢筒混凝土管、钢筋混凝土管、机械产品设计及加工等，客户群体遍及全国和全球部分地区。在“至精至诚为客户服务”的中海精神指引下，中海集团公司先后获得省市级重合同守信用单位，服务诚信先进单，企业合法权益重点保护单位，企业形象优秀单位等称号。新的时代带来新的机遇和挑战，新时期的中海公司继续坚持和发扬全心全意为客户服务的企业精神，为全国各地客户把好质量关，严控价格关，增强服务关。详情请点击咨询蚌埠市中海阀门管道有限公司。
混凝土和其它准脆性材料的塑性损伤模型 这部分介绍的是ABAQUS提供分析混凝土和其它准脆性材料的混凝土塑性损伤模型。ABAQUS 材料库中也包括分析混凝的其它模型如基于弥散裂纹方法的土本构模型。他们分别是在ABAQUS/Standard “An inelastic constitutive model for concrete,” Section 4.5.1, 中的弥散裂纹模型和在ABAQUS/Explicit, “A cracking model for concrete and other brittle materials,” Section 4.5.3中的脆性开裂模型。 混凝土塑性损伤模型主要是用来为分析混凝土结构在循环和动力荷载作用下的提供一个普遍分析模型。该模型也适用于其它准脆性材料如岩石、砂浆和陶瓷的分析；本节将以混凝土的力学行为来演示本模型的一些特点。在较低的围压下混凝土表现出脆性性质，主要的失效机制是拉力作用下的开裂失效和压力作用下的压碎。当围压足够大能够阻止裂纹开裂时脆性就不太明显了。这种情况下混凝土失效主要表现为微孔洞结构的聚集和坍塌，从而导致混凝土的宏观力学性质表现得像具有强化性质的延性材料那样。 本节介绍的塑性损伤模型并不能有效模拟混凝土在高围压作用下的力学行为。而只能模拟混凝土和其它脆性材料在与中等围压条件（围压通常小于单轴抗压强度的四分之一或五分之一）下不可逆损伤有关的一些特性。这些特性在宏观上表现如下： ?单拉和单压强度不同，单压强度是单拉强度的10倍甚至更多； ?受拉软化，而受压在软化前存在强化； ?在循环荷载(压)下存在刚度恢复； ?率敏感性，尤其是强度随应变率增加而有较大的提高。 概论 混凝土非粘性塑性损伤模型的基本要点介绍如下： 应变率分解 对率无关的模型附加假定应变率是可以如下分解的： 是总应变率，是应变率的弹性部分，是应变率的塑性部分。 应力应变关系 应力应变关系为下列弹性标量损伤关系： 其中是材料的初始（无损）刚度，是有损刚度，是刚度退化变量其值在0（无损）到1（完全失效）之间变化，与失效机制（开裂和压碎）相关的损伤导致了弹性刚度的退化。在标量损伤理论框架内，刚度退化是各向同性的，它可由单个标量d来描述。按照传统连续介质力学观点，有效应力可定义如下：
自应力钢管混凝土 1、自应力混凝土概述 膨胀混凝土由法国的H．Lossier于1936年发明并获得专利，经过30多年的起起落落，直到上世纪60年代才有了较大的发展。1955年左右前苏联研究者创造了硅酸盐自应力水泥，并开始应用于地下工程、机场、公路、大跨度薄壳等结构；美国的A．Klein研制了硫铝酸盐膨胀水泥并在工程中得到大量的工程应用；日本也在上世纪60-70年代发展膨胀水泥。中国最早是中国建材研究院于1957年研制成功硅酸盐自应力水泥，其后一直停滞，直到改革开放才取得较快的发展。 膨胀混凝土具有体积膨胀性，有膨胀就必定有外部约束作用。在不同形式的约束下膨胀混凝土就会呈现不同宏观性能，内部结构就会不同程度的发生变化。混凝土膨胀时会对其约束体施加拉应力，根据作用力与反作用力的原理，约束体对其产生相应的压应力，由于此压应力是利用混凝土自身的化学能(膨胀能)张拉钢筋或其他约束体产生的，有别于外部施加的机械预应力，所以称之为自应力。 按自应力大小不同可将膨胀混凝土划分为补偿收缩混凝土和自应力混凝土两大类。补偿收缩混凝土的自应力较小，主要用于补偿混凝土收缩和填充灌注，自应力一般为O．2～1 MPa，这时由于自应力很小，所以在结构设计中一般不考虑自应力的影响。自应力混凝土的自应力较大，在结构设计中需要考虑自应力的影响。目前，自应力混凝土的适用范围较狭窄，在结构中作为部分预应力或发挥减少收缩的辅助作用。自应力混凝土的膨胀能大，在约束条件下能产生自应力，提高混凝土的抗裂能力，因此作为自应力混凝土压力管中的材料，代替金属管材应用于市政输水、工业用排灰排气管、输气管线工程、农业用输水管中。经过长期的应用，积累了丰富的实践经验，形成了一套成熟的自应力混凝土管设计、制造、施工体系。 中国建筑材料科学研究院是我国膨胀混凝土的发源地，从1965年起，开展了硅酸盐自应力水泥(M型)的研究，混凝土自应力值为2～3MPa。1974起，该院陆续研制成功自应力铝酸盐水泥(ASC)和自应力硫铝酸盐水泥(SAEC)，混凝土自应力值为
一、混凝土本构关系模型 1.混凝土单轴受压应力-应变关系 （1）Saenz 等人的表达式 Saenz 等人（1964年）所提出的应力-应变关系为： ])()()( /[30 200εεεεεεεσd c b a E +++= （2）Hognestad 的表达式 Hognestad 建议模型，其上升段为二次抛物线，下降段为斜直线。所提出的应力-应变关系为： cu cu εεεσσεεσσεεεεεεεε≤≤-=≤-=--000 02,)]( 15.01[,])(2[0 00 （3）我国《混凝土结构设计规范》（GB50010-2010）中的混凝土受压应力-应变曲线，其表达式为： 1,)1(1 ,)1(2>+-=≤+-= x x x x y x x n nx y c n α r c x ,εε= ，r c f y ,σ= ，r c r c c r c c f E E n ,,,-=εε c α是混凝土单轴受压时的应力应变曲线在下降段的参数值，r c f ,是混凝土单轴抗压的 强度代表值，r c ,ε是与单轴抗压强度r c f ,相对应的混凝土峰值压应变。 2.混凝土单轴受拉应力-应变关系 清华大学过镇海等根据实验结果得出混凝土轴心受拉应力-应变曲线： 1 ],)1(/[)/(1 ,])(2.0)(2.1[7 .16≥+-?=≤-=t t t t t t t t t t εε εεεεεεεεεεασεεσσσ 3.混凝土线弹性应力-应变关系 张量表达式，对于未开裂混凝土，其线弹性应力应变关系可用不同材料常数表达，其中用材料弹性模量E 和泊松比v 表达的应力应变关系为： ij kk E ij E ij ij kk E ij E ij δσσεδεεσν ν νννν-=+=+-++1)21)(1(1
钢筋砼梁应力应变计算方法的探讨 余海森 （江西省交通科研院南昌 330038） 摘要：对于钢筋砼梁应力应变的计算，分别用桥梁规范中弹性体假定的应力计算方法和以砼处于弹塑性阶段的应力计算方法进行分析，通过算例比较两者计算结果的差异，提出一些个人的见解。关健词：桥梁工程；钢筋砼梁；应力应变值；计算方法；基本假定；弹性；弹塑性 0 前言 钢筋砼梁属于受弯构件。按《公路钢筋砼及预应力砼桥涵设计规范》(以下简称《桥规》)要求，对于钢筋砼受弯构件的设计，首先按承载能力极限状态对梁进行强度计算，从而确定构件的设计尺寸、材料、配筋量及钢筋布置，以保证截面承载能力要大于荷载效应；另外，尚需按正常使用极限状态对构件进行应力、变形、裂缝计算，验算其是否满足正常使用时的一些限值的规定。为检验钢筋砼梁的施工是否满足设计要求，均应对形成该梁的材料（钢筋及砼）进行强度检验，但由于砼的养护环境、工作条件及钢筋的加工、布置等方面，均存在试样与实际构件之间的差异，因而不能完全地说明该构件的工作性能。有时，按需要可对梁进行直接加载试验以量测荷载效应值，通过实测值与理论计算值的比较，以检验其工作性能是否能满足设计和规范的要求。通常情况下，我们不能直接测定梁体的应力值，只能通过实测梁体的应变值，进而求算其应力值。但钢筋砼结构属于非匀质材料，不能直接运用材料力学计算公式进行其应力及应变的计算，因此，本文按弹性阶段应力计算和弹塑性阶段应力计算2种方法进行分析比较。 1 按弹性阶段计算应力的方法 钢筋砼梁在使用阶段的工作状态可认为与施工阶段的工作状态相同，都处于带裂缝工作阶段，因此可按施工阶段的应力计算方法进行计算。 1.1 基本假定 《桥规》规定：钢筋砼受弯构件的施工阶段应力计算，可按弹性阶段进行，并作以下3项假定。 1.1.1 平截面假定 认为梁的正截面在梁受力并发生弯曲变形后，仍保持为平面，平行于梁中性轴的各纵向纤维的应变与其到中性轴的距离成正比，同时由于钢筋与砼之间的粘结力，钢筋与其同一水平线的砼应变相等。其表达式为： εh/x=εh′/(h0-x) εg=εh′ 式中：εh′-为与钢筋同一水平处砼受拉平均应变； εh-为砼受压平均应变； εg-为钢筋平均拉应变； x-为受压区高度； h0-为截面有效高度。 1.1.2 弹性体假定 假定受压区砼的法向应力图形为三角形。钢筋砼受变构件处在带裂缝工作阶段，砼受压区的应力分布图形是曲线形，但曲线并不丰满，与直线相差不大，可以近似地看作呈直线分布，即受压区砼的 应力与应变成正比。 σh=εhEh 式中：σh-为砼应力； εh-为砼受压平均应变； E h-为砼弹性模量。 1.1.3 受拉区砼完全不能承受拉应力 在裂缝截面处，受拉区砼已大部分退出工作，但在靠近中和轴附近，仍有一部分砼承担着拉应力。由于其拉应力较小，内力偶臂也不大，因此，不考 虑受拉区砼参加工作，拉应力全部由钢筋承担。 σg=εgEg 式中：σg-为钢筋应力； εg-为受拉区钢筋平均应变； E g-为钢筋弹性模量。 1.2采用换算截面计算应力 根据同一水平处钢筋应变与砼的应变相等，将钢筋应力换算为砼应力，则钢筋应力为砼应力的n g 倍（n g=E g/E h）。由上述假定得到的计算图式与材料力学中匀质梁计算图非常接近，主要区别是钢筋砼梁的受拉区不参予工作。因此，将钢筋假想为受拉的砼，形成一种拉压性能相同的假想材料组成的匀质截面，即为换算截面，再按材料力学公式进行应

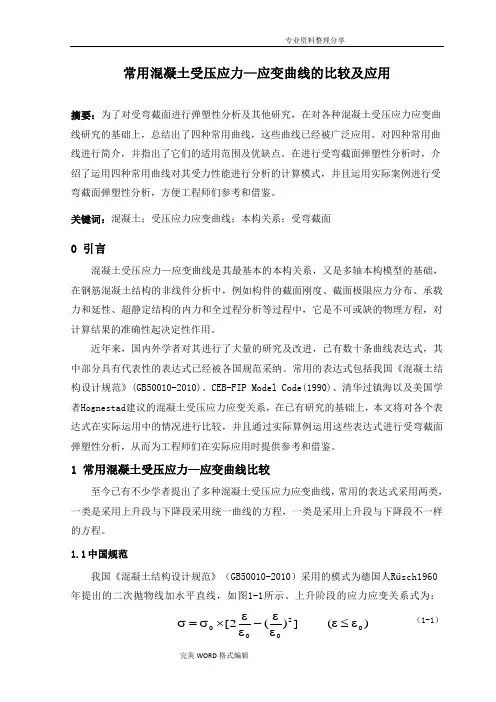

常用混凝土受压应力—应变曲线的比较及应用 摘要：为了对受弯截面进行弹塑性分析及其他研究，在对各种混凝土受压应力应变曲线研究的基础上，总结出了四种常用曲线，这些曲线已经被广泛应用。对四种常用曲线进行简介，并指出了它们的适用围及优缺点。在进行受弯截面弹塑性分析时，介绍了运用四种常用曲线对其受力性能进行分析的计算模式，并且运用实际案例进行受弯截面弹塑性分析，方便工程师们参考和借鉴。 关键词：混凝土；受压应力应变曲线；本构关系；受弯截面 0 引言 混凝土受压应力—应变曲线是其最基本的本构关系，又是多轴本构模型的基础，在钢筋混凝土结构的非线件分析中，例如构件的截面刚度、截面极限应力分布、承载力和延性、超静定结构的力和全过程分析等过程中，它是不可或缺的物理方程，对计算结果的准确性起决定性作用。 近年来，国外学者对其进行了大量的研究及改进，已有数十条曲线表达式，其中部分具有代表性的表达式已经被各国规采纳。常用的表达式包括我国《混凝土结构设计规》(GB50010-2010)、CEB-FIP Model Code(1990)、清华过镇海以及美国学者Hognestad 建议的混凝土受压应力应变关系，在已有研究的基础上，本文将对各个表达式在实际运用中的情况进行比较，并且通过实际算例运用这些表达式进行受弯截面弹塑性分析，从而为工程师们在实际应用时提供参考和借鉴。 1 常用混凝土受压应力—应变曲线比较 至今已有不少学者提出了多种混凝土受压应力应变曲线，常用的表达式采用两类，一类是采用上升段与下降段采用统一曲线的方程，一类是采用上升段与下降段不一样的方程。 1.1 中国规 我国《混凝土结构设计规》（GB50010-2010）采用的模式为德国人R üsch1960年提出的二次抛物线加水平直线，如图1-1所示。上升阶段的应力应变关系式为： ) (])(2 [020 00ε≤εεε -εε?σ=σ （1-1）
