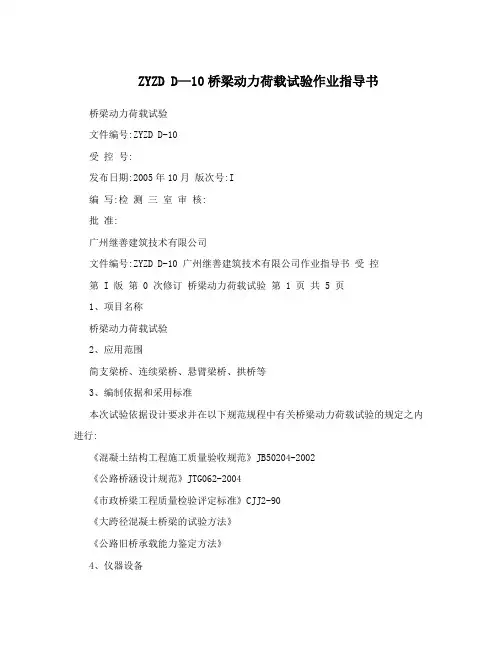

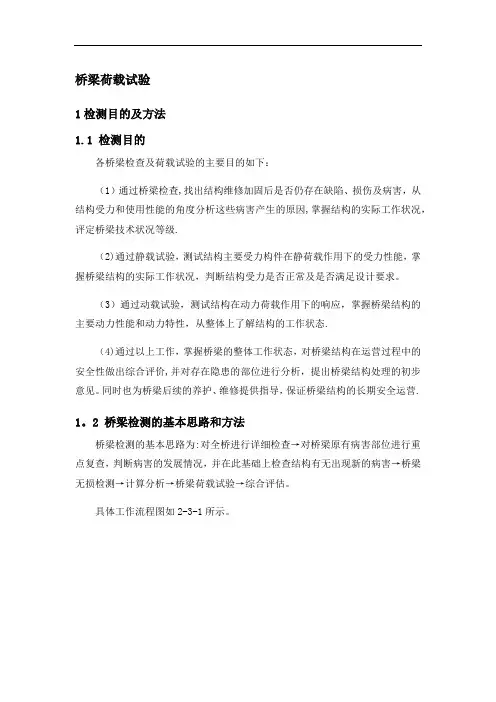

桥梁荷载试验作业指导书

回弹模量试验作业指导书

回弹模量试验作业指导书 1 承载板法 1.1 目的和适用范围本试验适用于不同湿度和密度的细粒土。 1.2 仪器设备 1.2.1 杠杆压力仪:最大压力1500N 1-调平砝码；2-千分表3-立柱4-加压杆5-水平杠杆6-水平气泡7-加压球座8-底座气泡9-调平脚螺丝10-加载架 1.2.2 承载板：直径50 毫米，高80 毫米，如图19.1.2-2 所示。欠图 1.2.3 试筒:内径152 毫米、高170 毫米的金属圆筒；套环，高50 毫米；筒内垫块，直径151 毫米，高50 毫米；夯击底板与击实仪相同。 1.2.4 量表：千分表两块。 1.2.5 秒表一只。 1.3 试样按击实试验(T0131-93)方法制备试样，根据工程要求选择轻型或重型法，视最大粒径用小筒或大筒进行击实试验，得出最佳含水量和最大干密度，然后按最佳含水量用上述试筒击实制备试件。 1.4 试验步骤 1.4.1 安装试样：将试件和试筒的底面放在杠杆压力仪的底盘上，将承载板放在试件中央(位置)并与杠杆压力仪的加压球座对正；将

千分表固定在立柱上，将表的测头安放在承载板的表架上。 1.4.2 预压：在杠杆仪的加载架上施加砝码，用预定的最大单位压力p 进行预压。含水量大于塑限的土，p=50--100k Pa，含水量小于塑限的土，p=100--200kPa。预压进行1--2 次，每次预压1min。预压后调正承载板位置，并将千分表调到接近満量程的位置，准备试验。 1.4.3 测定回弹量：将预定最大单位压力分成4--6 份，作为每级加载的压力。每级加载时间为1min 时，记录千分表读数，同时卸载，让试件恢复变形，卸载1min 时，再次记录千分表读数，同时施加下一级荷载。如此逐级进行加载卸载，并记录千分表读数，直至最后一级荷载。为使试验曲线开始部分比较准确，第一、二级荷载可用每份的一半，试验的最大压力也可略大于预定压力。 1.5 结果整理 1.5.1 计算每级荷载下的回弹变形L： L=加载读数-卸载读数(19.1.5-1) 1.5.2 以单位压力p 为横坐标(向右)，回弹变形L 为纵坐标(向下)，绘制p--L 曲线 1.5.3 按下式计算每级荷载下的回弹模量： E=πpD/4L(L-μ2) 式中:E--回弹模量，kPa; p--承载板

通风与空调工程检测作业指导书

三、通风与空调工程检测 1试验的目的了解和掌握通风系统风道内风压、风速和风量的测点布置方法及测定方法，测定数据的处理和换算。从而对通风系统气流分布是否均匀作出理论判断。 2实验仪器和设备 2.1微压计一台（测量范围在-100～150Pa） 2.2热球式风速仪一台（测量范围在0.05-5m/s） 2.3外径φ10mm，壁后1mm的橡胶管或乳胶管数米。 2.4蒸馏水500ml 2.5纯酒精500ml 2.6钢卷尺一把，长度值不小于2m 2.8温湿度记录仪：最小分辨率为0.1℃，测量精度±0.5℃，温度-20℃～70℃。 2.9声级计：等级为2级，测量量程为130dB。 3执行标准《通风与空调工程施工质量验收规范》GB 50243-2002 《采暖通风与空调调节工程检测技术规程》JGJT260-2011 4检测步骤及注意事项 4.1室内环境温度、湿度检测应符合下列规定： a.空调房间室内环境温度、湿度检测的测点布置应符合下列固定： 1）室内面积不足16m2，测室中央1点； 2）16m2以上且不足30m2测2点（居室对角线三等分，其二个等分点作为测点）；3）30m2以上且不足60m2测3点（居室对角线四等分，其三个等分点作为测点）；4）60m2以上且不足100m2测5点（二对角线梅花设点）； 5）100m2及以上每增加20 m2~50 m2酌情增加1~2个测点（均匀布置） 6）测点应距离地面以上0.7~0.8m，且应离开外墙表面和冷热源不小于0.5m，避免辐射影响。 b.室内环境温度、湿度可按下列步骤及方法进行检测：

1）检查空调系统运行是否正常，对于舒适行空调，系统运行时间不小于6h；2）对于舒适性空调系统测量一次。 3）温度和湿度取平均值作为测试结果。 4.2 送、回风温度的检测应符合下列规定： a.送、回风温度的测点布置应符合下列规定： 1）风口送、回风温度检测位置应位于风口表面气流直接触及的位置（包含散流器出口）； 2）风管内和机组送、回风温度检测位置应位于风管中央或机组预留点。 b.送、回风温度可按下列步骤及方法进行测量： 1）根据委托要求和现场实际情况确定检测状态； 2）检查系统是否运行稳定； 3）确定测点的具体位置及测点的数目； 4）使用仪器设备进行检测。 c.送、回风温度应取各测点温度的平均值。 4.3 风管风量、风速和风压的检测应符合下列规定： a.风管风量、风速和风压测点布置应符合以下规定： 1）矩形风管布置如图

击实试验实施细则

土工作业指导书击实试验实施细则文件编号：版本号：编制：批准：生效日期：

击实试验实施细则 1. 目的为了规范标准固结试验中的各个环节，特制定本细则。 2. 适用范围本试验分轻型击实和重型击实。轻型击实试验适用于粒径小于5mm的粘性土，重型击实试验适用于粒径不大于20mm的土。采用三层击实时，最大粒径不大于40mm。 3. 引用文件 GB/T50123-1999 土工试验方法标准。 4. 检测设备本试验所用的主要仪器设备，应符合下列规定： a、击实仪的击实筒和击锤尺寸应符合下表规定： b、天平：称量200g，最小分度值，0.01g。 c、台秤：称量10kg，最小分度值5g。 d、标准筛：孔径为20mm、40mm和5mm。 e、试样推出器：宜用螺旋式千斤顶颧液压式千斤顶，如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。 5．操作步骤进行： 5．1试样的制备： 5．1．1干法试样制备：

a ．用四分法取代表性土样20kg （重型为50kg ），风干碾碎，过5mm （重型过20mm 或40mm ）筛，将筛下土样拌匀，并测定土样的风干含水率。根据土的塑限预估最优含水率，并制备5个不同含水率的一组试样，相邻2个含水率的差值宜为2%。注：轻型击实中5个含水率中应有2个大于塑限，2个小于塑限，1个接近塑限。 b ．湿法制备试样按下列步骤进行：取天然含水率的代表性土样20kg （重型为50kg ），碾碎，过5mm 筛（重型过20mm 或40mm ），将筛下土样拌匀，并测定土样的天然含水率。根据土样的塑限预估最优含水率，并选择至少5个含水率的土样，分别将天然含水率的土样风干或加水进行制备，应使制备好的土样水分均匀分布。 5．2击实试验应按下列步骤进行： a ．将击实仪平稳置于刚性基础上，击实筒与底座联接好，安装好护筒，在击实筒内壁均匀涂一薄层润滑油。称取一定量试样，倒入击实筒内，分层击实，轻型击实试样为2～5kg ，分3层，每层25击；重型击实试样为4～10kg ，分5层，每层56击，若分3层，每层94击。每层试样高度宜相等，两层交界处的土面应刨毛。击实完成时，超出击实筒顶的试样高度应小于6mm 。 b.卸下护筒，用直刮刀修平击实筒顶部的试样，拆除底板，试样底部若超出筒外，也应修平，擦净筒外壁，称筒与试样的总质量，准确至1g ，并计算试样的湿密度。 c.用推土器将试样从击实筒中推出，取2个代表性试样测定含水率，2个含水率的差值应不大于1%。 d.对不同含水率的试样依次击实。 6．计算结果： 6．1试样的干密度按下式计算： i d ω01.01ρρ0 += 6．2干密度和含水率的关系曲线，应在直角坐标纸上绘制。并应取曲线峰值点相应的纵坐标为击实试样的最大干密度，相应的横坐标为击实试样的最优含水率。当关系曲线不能绘出峰

桥梁荷载试验方案

附件一：参考试验方案吉祥路中桥荷载试验方案一、桥梁概述吉祥路中桥为1×25m正交预应力混凝土简支小箱梁桥。桥宽28m，横断面布置：6.75m （人行道）+14.5m（机动车道）+6.75m（人行道），横断面布置如图1所示，全桥共21片小箱梁。设计荷载：城—A级。图1 桥梁上部横断面布置图（尺寸单位：cm）二、荷载试验（一）试验目的及试验依据 1、试验目的 1）检验该桥整体结构的质量和结构的可靠性； 2）判断桥跨结构在试验荷载作用下的实际受力状态和工作状态，评价结构的力学特性和工作性能，检验结构的承载能力是否能满足设计标准： 3）通过动荷载试验以及结构固有模态参数的实桥测试，了解桥跨结构的动力特性，以及各控制部位在使用荷载下的动力性能； 4）进行梁的强度、刚度及承载能力评估。 2、试验依据：

1）《公路旧桥承载能力鉴定方法》（以下简称《方法》）； 2）《城市桥梁设计荷载标准》（CJJ 77-98）； 3）《公路桥涵设计通用规范》（JTG D60-2004）； 3）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）； 4）吉祥路中桥施工图（二）试验内容 1、试验部位 1）动载试验：试验项目为跑车、刹车和跳车。 2）静载试验：左辐和右幅主梁跨中最大弯矩加载。 2、主要试验设备 1）变形检测设备精密水准仪（瑞士徕卡）二套，最小读数0.01mm ，精度0.4mm/km 2）应变检测设备 JMZX-2001综合测试仪（长沙金码高科）一套，精度为1με 3）动载试验设备 INV306动态数据采集处理系统一套（东方振动研究所）（三）结构理论分析原理及试验加载方案 1、结构理论分析原理吉祥路中桥，为1×25m 正交预应力混凝土简支空心板桥。桥横断面由21片小箱梁组成，4车道。动载试验求动力增大系数时，将荷载布设在第2车道，求解第3车道拾振器处的静载理论挠度值f st 。根据实测动挠度幅值1y f ?，计算动力增大系数：1＋μ＝1＋1y f ?/f st 设计荷载：用铰接板梁法计算跨中荷载横向分布系数，利用试验断面的弯矩影响线进行

变形监测作业指导书

变形监测作业指导书(一)大坝变形监测施工与观测工艺流程图

（二）大坝变形监测施工与观测方法及要求 1.技术标准和规范：承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测，应严格执行现行国家行业技术标准和规范，以及设计文件、承包合同要求。应执行的现行国家行业技术标准和规范主要有（但不限于）：（1）《混凝土大坝安全监测技术规范》（SDJ336—89）（2）《土石坝安全监测技术规范》（SL60—94）（3）《国家一、二等水准测量规范》（GB12897—91）（4）《国家三角测量规范》（GB/T17942-2000）（5）《水利水电工程测量规范》（SL197—97）（6）《水利水电工程施工测量规范》（SL52—93） 2.变形监测仪器设备购置、加工：变形监测仪器设备购置、加工应按照经监理工程师批准的设计图纸、仪器设备清单进行。仪器设备购置、加工前应向监理工程师报送：（1）仪器设备购置、加工计划：（2）仪器设备检验、率定计划。仪器设备运抵施工现场后，应会同监理工程师开箱检查验收，应向仪器设备供应方索取仪器设备出厂合格证，计量检测证。仪器、设备检验合格后应妥善保管。 3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装：倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。按照设计坐标、高程进行钻孔孔位定位、放样。钻机就位，应认真进行校正。经校正安装固定的钻机，主轴必须严格垂直，钻孔孔位定位精度须满足设计要求。钻孔施工过程中应每进尺1 m～2m，采用倒垂浮体组配合弹性导中器进行钻孔垂直度检测，以控制钻孔质量，进而指导调整钻孔施工。倒垂孔钻孔垂直度应满足保护管安装埋设完成后，其保护管有效孔径必须在大于100mm。钢管标、钢、

试验室资质评审无机结合料稳定材料试验作业指导书

目录一无机结合料稳定土击实试验作业指导书 (1) 二无机结合料稳定材料无侧限抗压强度试验作业指导书 (3) 三石灰的有效氧化钙含量试验作业指导书 (5) 四石灰的氧化镁含量试验作业指导 (6) 五水泥稳定土中水泥剂量测定试验作业指导书（EDTA滴定法) (10) 六粉煤灰细度试验作业指导书 (12) 七粉煤灰烧失量试验作业指导书 (13) 八粉煤灰比表面积试验作业指导书 (14)

一、无机结合料稳定土击实试验作业指导书 1.依据标准：《公路工程无机结合料稳定材料试验规程》JTG E51-2009。 2.试验目的及适用范围: 2.1目的：在规定的试筒内，对水泥稳定土(在水泥水化前)、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。 2.2适用范围：试验集料的最大粒径宜控制在37.5mm以内（方孔筛）。 3.试验环境：进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。 4.试验准备： 4.2试样制备 4.4.1将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤或

木碾捣碎。土团均应捣碎到能通过5mm的筛孔。但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。 4.2.2如试料是细粒土，将已捣碎的具有代表性的土过5mm筛备用（用甲法或乙法做试验）。 4.2.3如试料中含有粒径大于5mm的颗粒，则先将试料过25mm的筛，如存留在25mm筛孔的颗粒的含量不超过20%,则过筛料留作备用（用甲法或乙法做试验）。 4.2.4如试料中粒径大于25mm的颗粒含量过多，则将试料过40mm的筛备用（用丙法试验）。 4.2.5每次筛分后，均应记录超尺寸颗粒的百分率。 4.2.6在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。对于细粒土，试样应不少于100g；对于中粒土（粒径小于25mm的各类集料），试样应不少于1000g；对于粗粒土的各种集料，试样应不少于2000g。 5. 试验步骤：具体试验步骤依据《公路工程无机结合料稳定材料试验规程JTG E51-2009》T 0804-1994的方法进行试验。 6. 试验结果整理： 6.1按下式计算稳定材料的干密度： Pd=P w／1+0.01w 式中P w—试样的含水量。 6.2制图：以干密度为纵坐标、含水量为横坐标，绘制含水量—干密度曲线。将试验各点采用二次曲线方法拟合曲线，曲线的峰值点对应的含水量及干密度即为最佳含水量和最大干密度； 7．试验报告：试验报告应包括内容：○1.检测项目名称;○2.原材料的品种、规格和产地；○3.试验日期及时间○4.仪器设备名称、型号及编号；○5.试样的最大粒径、超尺寸颗粒的百分率；;○6.无机结合料类型及剂量；所用试验方法类别；最大干密度(g／cm3)；最佳含水量（%），并附击实曲线；○7.执行标准；○8.要说明的其他内容。 8. 试验注意事项： 8.1. 2011版中试验仪器和操作步骤与2000版有所不同，应注意区分，勿延用老标准。

斜拉桥荷载试验方案

××大桥成桥荷载试验方案 ×××××××××××××× 2012年6月18日

第1章概况 (1) 1.1 桥梁概况 (2) 1.2 试验目的 (3) 1.3 试验依据 (3) 1.4 项目实施内容 (3) 第2章结构初始状态检查 (4) 2.1检查目的 (4) 2.2 检查主要内容 (4) 2.2.1 桥梁有关资料的搜集 (4) 2.2.2 主桥跨结构外观质量检查 (4) 2.2.3 桥面标高测量 (5) 2.2.4恒载作用下斜拉索索力的测定 (5) 第3章静力荷载试验方案 (6) 3.1 测试截面的确定 (7) 3.2 测点布置 (7) 3.2.1 应变测点 (7) 3.2.2 主梁、主塔变位测点 (8) 3.2.3 索力测试 (9) 3.3 试验荷载 (9) 3.4 试验工况及加载位置确定 (10) 3.4.1 试验工况 (10) 3.4.2 试验荷载布置 (10) 3.5 加载效率 (13) 3.6 加载分级 (13) 3.7测试方法 (14) 3.7.1应变测试方法 (14) 3.7.2位移测试方法 (14)

3.7.3索力测试方法 (14) 3.8加载程序及试验规定 (14) 3.8.1加载程序 (14) 3.8.2试验规则 (15) 第4章动力荷载试验实施方案 (15) 4.1 动力荷载试验原则 (16) 4.1.1 试验目的 (16) 4.1.2 测试项目与测试方法 (16) 4.2 动力试验测试内容 (16) 4.2.1脉动试验 (16) 4.2.2无障碍行车试验 (16) 4.3动力试验的测点布置 (17) 4.3.1 脉动试验 (17) 4.3.2. 无障碍行车试验 (17) 第5章试验分工协作、实施细则与计划安排 (17) 5.1 分工协作 (18) 5.1.1试验现场准备工作 (18) 5.1.2 试验测试准备工作 (18) 5.1.3 试验加载测试车辆的准备工作 (18) 5.2 试验进度计划及人员安排 (19) 5.2.1 试验进度计划安排 (19) 5.2.2 人员安排 (19)

现场主体结构工程检测作业指导书

回弹法检测混凝土抗压强度 1.1 引用标准： JGJ/T23—2011《回弹法检测混凝土抗压强度技术规程》 1.2 适用范围：适用于普通混凝土抗压强度的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。 1.3 回弹仪率定：率定试验宜在室温5C -35 C的条件下进行，率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90°。弹击杆每旋转一次的率定平均值均符合80± 2的要求。回弹仪使用时的环境温度应在-4 C?+40C之间。 1.4 收集资料： a. 工程名称、部位及设计、施工单位、监理单位和建设单位名称; b. 结构或构件名称、外形尺寸、数量及混凝土强度等级； c. 水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等； d. 施工时材料计量情况，模板、浇筑、养护情况及成型日期等； e. 必要的设计图纸和施工记录； f. 检测原因。 1.5 抽样方法检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定： 1、单个检测：适用于单独的结构或构件的检测； 2、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。随机抽取具有一定的代表性的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10个。当检验批构件数量大于30 个时，抽检构件数量可适当调整。 1.6 测区数量：

每一结构或构件测区数不少于10 个；当受检构件数量大于30 个且不需提供单个构件推定强度或受检构件某一方向尺寸小于4. 5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5 个； 1.7 测区布置： a. 相邻两测区的间距应控制在2m以内，测区离构件边缘的距离不宜大于0.5m,且不宜小于0.2m； b. 测区应选在使回弹仪处于水平方向,检测混凝土浇筑侧面。当不能满足这一要求时,方可选在使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面； c. 测区宜选在构件的两个对称可测面上,也可选在一个可测面上,且应均匀分布。在构件的受力部位及薄弱部位必须布置测区,并应避开预埋件。 d. 测区的面积不宜大于0.04m2； e. 检测面应为原状混凝土表面,并应清洁、平整,不应有疏松层、浮浆、油垢以及蜂窝、麻面,必要时可用砂轮清除疏松层和杂物,且不应有残留的粉末或碎屑； f. 对于弹击时会产生颤动的薄壁、小型构件应进行固定。 g. 结构或构件的测区布置应有方案,各测区应标有清晰的编号,必要时应在记录纸上描述测区布置示意图和外观质量情况。 1.8 回弹值测量检测时,回弹仪的轴线应始终垂直于结构或构件的混凝土检测面,缓慢施压,准确读数,快速复位。每一测区应记取16个回弹值,每一测点的回弹值读数估读至1。测点宜在测区范围内均匀分布，相邻两测点的净距一般不小于20mm测点距构件边缘或外露钢筋、预埋件的距离一般不小于30mm测点不应在气孔或外露石子上，同一测点只允许弹击一次。 1.9 碳化深度值测量：回弹值测量完毕后，应选择不少于构件的30%测区数在有代表性的位置上测量碳化深度值，取其平均值为该构件每测区的碳化深度值。当碳化深度值极差大于 2.0mm 时，应在每一测区测量碳化深度值。测量碳化深度值时，可用合适的工具在测区表面形成直径约15mm的孔洞，其深度大于混凝土的碳化深度。然后除净孔洞中的粉末和碎屑，不得用水冲洗。立即用浓度为1%-2%酚

土的击实试验培训

土的击实试验培训培训人志良时间2017.05.30 1 依据标准《公路土工试验规程》JTG E40-2007 2 目的和适用围 2.1本试验目的是求出土的最佳含水率及最大击实密度，本方法适用于细粒土。（注：细粒土即粒组划分图中细粒组含量≥50%的土，粗粒土为巨粒组含量≤15%且巨粒组与粗粒组之和＞50%的土） 2.2 本试验的若干概念及规定： 2.2.1本试验分轻型击实和重型击实。轻型击实只适用于粒径≤20mm的土，重型击实试验适用于粒径≤40mm的土。 2.2.2击实试筒有尺寸有径10cm试筒、15.2cm试筒、大尺寸（尺寸由土的最大粒径确定）试筒，一般试验室常见前两种。 a、径10cm试筒只适用于最大粒径≤20mm土； b、径15.2cm试筒适用于最大粒径≤40mm土； c、当土中最大颗粒粒径≥40mm，并且≥40mm颗粒粒径的质量含量大于5%（前提：土仍然属于细粒土）时，则应使用大尺寸试筒进行击实试验（注：当≥40mm颗粒含量大于5%且小于30%时，也可按6.4进行最大密度和最佳含水率校正）。大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。单位体积击实功能控制在 2677.2~2687.0kJ/m3围。 2.2.3当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的 70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验（注：有振动台法和表面震动压实仪法），其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。

2.2.4击实试样制备方法分为干土法和湿土法。干土法：将土样自然风干或晾晒至含水量很小（或绝干）的状态后，测其含水率量，按照预估最佳含水量，通过计算加不同量的水拌和闷土，制备5个或以上含水率以2% 左右递增的土样，其中至少有2个大于和2个小于最佳含水率。湿土法：采集5个以上的高含水率土，按施工时能进行碾压的最高含水率，分别晾干至不同含水率（不必像干土法一样先风干再加水，而是直接分别风干至预定的不同含水率），其中至少3个土样小于最高含水率，至少2个土样大于最高含水率。湿土法适用于高含水率的土，干土法和湿土法土样均不得重复使用。 3 仪器设备 3.1 标准击实仪。击实试验方法和相应设备的主要参数应符合表1的规定。表1 击实试验方法种类注：根据规程T 0131-2007 击实试验中轻型击实试验适用于粒径不大于20mm的土的规定，上表中I-2方法中最大粒径应是20mm。 3.2 烘箱及干燥器。 3.3 天平：2000g，感量0.01g；15kg，感量0.1g 3.4圆孔筛：孔径40mm、20mm和5mm各1个。 3.5 拌和工具：400mm×600mm、深70mm的金属盘，土铲。 3.6 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。 4 试样 4.1 本试验可分别采用不同的方法准备试样。各方法可按表2准备试料。

击实试验作业指导书 (2)

击实试验作业指导书 7.3.1试验目的：通过轻型击实和重型击实，确定该土最大干密度和最佳含水量。 7.3.2 依据标准：《公路土工试验规程》（JTG E40-2007） 7.3.3 仪器设备标准击实仪烘箱及干燥器天平台秤感量圆孔筛拌和工具金属盘土铲喷水设备碾土器盛土盘量筒推土器铝盒修土刀平直尺等。 7.3.4 本试验可分别采用不同的方法准备试样：

1、干土法（土重复使用）将具有代表性的风干或在50℃温度下烘干的土样放在橡皮板上，用圆木棍碾散，然后过不同孔径的筛(视粒径大小而定)。对于小试筒，按四分法取筛下的土约3kg，对于大试筒，同样按四分法取样约6.5kg。估计土样风干或天然含水量，如风干含水量低于开始含水量太多时，可将土样铺于一不吸水的盘上，用喷水设备均匀地喷洒适当用量的水，并充分拌和，闷料一夜备用。 2、干土法（土不重复使用）按四分法至少准备5 个试样，分别加入不同水份（按2-3％含水量递增），拌匀后闷一夜备用。 3、湿土法（土不重复使用）对于高含水量土，可省略过筛步骤，用手拣除大于38mm的粗石子即可。保持天然含水量的第一个土样，可立即用于击实试验。其余几个试样，将土分成小土块，分别风干，使含水量按2-3％递减。 7.3.5 试验步骤： 1、根据工程要求，按规定选择轻型或重型试验方法。根据土的性质（含易击碎风化石数量多少，含水量高低），按规定选用干土法（土重复或不重复使用）或湿土法。 2、将击实筒放在坚硬的地面上，取制备好的土样分3-5次倒入筒内。小筒按三层法时，每层约800-900g（其量应使击实后的试样等于或略高于筒高的1/3）；按五层法

XXXX斜拉桥荷载试验方案

××斜拉桥成桥荷载试验方案 ×××××××××××××× 2012年6月18日

第1章概况 (1) 1.1 桥梁概况 (1) 1.2 试验目的 (2) 1.3 试验依据 (2) 1.4 项目实施内容 (2) 第2章结构初始状态检查 (3) 2.1检查目的 (3) 2.2 检查主要内容 (3) 2.2.1 桥梁有关资料的搜集 (3) 2.2.2 主桥跨结构外观质量检查 (3) 2.2.3 桥面标高测量 (4) 2.2.4恒载作用下斜拉索索力的测定 (4) 第3章静力荷载试验方案 (5) 3.1 测试截面的确定 (5) 3.2 测点布置 (5) 3.2.1 应变测点 (5) 3.2.2 主梁、主塔变位测点 (6) 3.2.3 索力测试 (7) 3.3 试验荷载 (7) 3.4 试验工况及加载位置确定 (8) 3.4.1 试验工况 (8) 3.4.2 试验荷载布置 (8) 3.5 加载效率 (11) 3.6 加载分级 (11) 3.7测试方法 (11) 3.7.1应变测试方法 (11) 3.7.2位移测试方法 (12) 3.7.3索力测试方法 (12) 3.8加载程序及试验规定 (12)

3.8.1加载程序 (12) 3.8.2试验规则 (12) 第4章动力荷载试验实施方案 (14) 4.1 动力荷载试验原则 (14) 4.1.1 试验目的 (14) 4.1.2 测试项目与测试方法 (14) 4.2 动力试验测试内容 (14) 4.2.1脉动试验 (14) 4.2.2无障碍行车试验 (14) 4.3动力试验的测点布置 (15) 4.3.1 脉动试验 (15) 4.3.2. 无障碍行车试验 (15) 第5章试验分工协作、实施细则与计划安排 (16) 5.1 分工协作 (16) 5.1.1试验现场准备工作 (16) 5.1.2 试验测试准备工作 (16) 5.1.3 试验加载测试车辆的准备工作 (16) 5.2 试验进度计划及人员安排 (17) 5.2.1 试验进度计划安排 (17) 5.2.2 人员安排 (17)

大桥荷载试验方案

大桥荷载试验方案目录一、概述 (2) 二、试验目的 (2) 三、试验依据 (2) 四、试验内容 (3) 4.1静载试验内容与测点布置 (3) 4.2动载试验内容与测点布置 (4) 五、静载试验方法 (4) 5.1静载试验方法 (5) 5.2动载试验方法 (10) 六、试验结果分析方法 (12) 6.1静载试验 (12) 6.2动载试验 (16) 七、试验设备 (18) 八、试验现场准备以及组织与分工协作 (19) 8.1试验现场准备 (19) 8.2现场组织与分工协作 (20) 九、安全保障措施、质量保证措施、进度保证措施 (21) 9.1安全保障措施 (21) 9.2质量保证措施 (21) 9.3进度保证措施 (22)

xx大桥荷载试验方案一、概述 xx大桥，为一座预应力混凝土连续梁桥，共有6联，桥梁全长538m，桥型布置为(3×25m)+(25m+27.5m+22.5m)+(40m+2×65m+40m)+ 25+2×(3×25m)。上部结构出第四联为现浇简支梁外，其余均为现浇连续梁。其中(40m+2×65m+40m)一联为变高度连续梁，其余均为等高度连续箱梁。下部结构河中桥墩采用花瓶式独柱墩，岸上桥墩采用双柱式，基础均为钻孔桩基础，桩基础采用摩擦桩。第1~4联桥面总宽度为25m：15m（机动车道）+2×3.0m(非机动车道)+2×2.0m（人行道）。第5~6联桥面总宽度为22m：15m（机动车道）+2×3.5m(非机动车道)。二、试验目的 1、检验设计与施工质量，确定工程的可靠性，为竣工验收提供技术依据； 2、验证设计理论、计算方法及设计所采用的各种假设的正确性与合理性，为改进桥梁结构及其设计方法积累科学依据； 3、直接了解桥跨结构的实际工作状态，判断实际承载能力，评价桥跨结构在设计使用荷载下的工作性能，检验其是否符合设计标准或满足使用要求； 4、通过静载试验，建立桥梁“指纹”档案，为以后该桥在运营阶段，特别是老化阶段的检测与评定提供基准数据。三、试验依据主要依据为： 1、《城市桥梁养护技术规范》(CJJ 99-2003)； 2、《城市桥梁设计准则》（CJJ 11-93）；第 2 页共17 页

无机结合料稳定土的击实试验方法作业指导书

无机结合料稳定土的击实试验方法作业指导书 1 目的和适用范围 1.1本试验法适用于在规定的试筒内，对水泥稳定土(在水泥水化前)、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。 1.2试验集料的最大粒径宜控制在25mm以内，最大不得超过40mm （圆孔筛）。 1.3试验方法类别。本试验方法分三类，各类击实方法的主要参数列于表T0804-1中。表T0804-1试验方法类别类别锤的质量（kg ）锤击面直径（cm）落高（c m）试筒尺寸锤击层数每层锤击次数平均单位击实功容许最大粒径（mm ）内径（c m）高（c m）容积（cm3 ）甲 4.5 5.0 45 10 12.7 997 5 27 2.687 25 乙 4.5 5.0 45 15.2 12.0 2177 5 59 2.687 25 丙 4.5 5.0 45 15.2 12.0 2177 3 98 2.687 40 2 仪器设备

2.1击实筒：小型，内径100mm，高127mm的金属圆筒，套环高50mm，底座；中型，内径152mm、高170mm的金属圆筒，套环高50mm，直径151mm和高50mm的筒内垫块，底座； 2.2击锤和导管：击锤的底面直径50mm，总质量为4.5kg。击锤在导管内的总行程为450mm。 2.3天平：感量0.01g。 2.4台秤：称量15kg，感量5g。 2.5圆孔筛：孔径40mm、25mm或20mm以及5mm的筛各一个。 2.6量筒：50mL、100mL和500mL的量筒各1个。 2.7直刮刀：长200~250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。 2.8刮土刀：长150~200mm、宽约20mm的刮刀。用以刮平和修饰小试件的表面。 2.9工字型刮平尺：30mm×50mm×310mm，上下两面和侧面均刨平。 2.10拌和工具：约400mm×600mm×70mm，的长方形金属盘，拌和用平头小铲等。 2.11脱模器。 2.12测定含水量用的铝盒、烘箱等其它用具。 3 试料准备将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤或木碾捣碎。土团均应捣碎到能通过5mm的筛孔。但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破

说明桥梁荷载试验方案

报告编号022613123 xx市2013年度市管桥梁荷载试验报告检测人员：制：编核：审准：批检测单位：证书等级：证书号：发证机构：

事项注意未经试验室书面批准，不得涂改或复制检测报告，经同意复制的检测报告应全文1 复制并经本试验室加盖试验检测专用章确认后方有效。报告需有检测、编制、审核、批准人签字，并加盖试验检测专用印章，否则报告2 无效。对报告有异议，请于收到报告之日起十五个工作日内向本试验室提出。3 送检样品仅对来样负责。4 检测中心XXXXXX 联系人：联系电话：投诉电话：传真：编：邮址：地．目录第一章概述............................................................. 1第二章试验目的及依据......................................... 42.1 试验目的....................................................... 42.2试验依据....................................................... 4第三章荷载试验实施方案. (5) 静载试验....................................................... 53.1 ....................................................... 93.2动载试验误!未定义书签。第四章试验准备及过程............. 错 4.1现场的准备工作............ 错误!未定义书签。4.2内业的准备工作............ 错误!未定义书签。 4.3试验过程........................ 错误!未定义书签。

围护结构实体检测作业指导书

围护结构检测作业指导书一.对《建筑节能工程施工质量验收规范》的介绍《建筑节能工程施工质量验收规范》GB50411–2007依据现行国家有关工程质量和建筑节能的法律、法规、管理要求和相关技术标准，为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收，提高建筑工程节能效果。主要突出了工程验收中的基本要求和重点，并充分考虑了我国现阶段建筑节能的实际情况。本规范适用于新建、改建和扩建的民用建筑工程中墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、采暖与空调系统的冷热源和附属设备及其管网、配电与照明、监测与控制等建筑节能工程施工质量的验收。二. 检测术语、检测方案及检测流程 2.1 检测术语 2.1.1 进场验收对进入施工现场的材料、设备等进行外观质量检查和规格、型号、技术参数及质量证明文件核查并形成相应验收记录的活动。 2.1.2 进场复验进入施工现场的材料、设备等在进场验收合格的基础上，按照有关规定从施工现场抽取试样送至试验室进行部分或全部性能参数检验的活动。

2.1.3 见证取样送检施工单位在监理工程师或建设单位代表见证下，按照有关规定从施工现场随机抽取试样，送至有见证检测资质的检测机构进行检测的活动。 2.1.4 现场实体检验在监理工程师或建设单位代表的见证下，对已经完成施工作业的分项或分部工程，按照有关规定在工程实体上抽取试样，在现场进行检验或送至有见证检测资质的检测机构进行检验的活动。简称实体检验或现场检验。 2.1.5 质量证明文件随同进场材料、设备等一同提供的能够证明其质量状况的文件。通常包括出厂合格证、中文说明书、型式检验报告及相关性能检测报告等。进口产品应包括出入境商品检验合格证明。适用时，也可包括进场验收、进场复验、见证取样检验和现场实体检验等资料。 2.1.6 核查对技术资料的检查及资料与实物的核对。包括：对技术资料的完整性、内容的正确性、与其他相关资料的一致性以及整理归档情况的检查，以及将技术资料中的技术参数等与相应的材料、构件、设备或产品实物进行核对、确认。 2.1.7 型式检验由生产厂家委托有资质的检测机构，对定型产品或成套技术的全部性能及其适用性所作的检验。其报告称型式检验报告。通常在工艺参数改变、达到预定生产周期或产品生产数量时进行。 2.2 检测方案（一）墙体节能工程： 1、GB50411–2007条款4.1.6 1.1 工程验收检验批：采用相同材料、工艺和施工做法的墙面，每500～1000m2面积划分为一个检验批，不足500m2也为一个检验批。 1.2也可以根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。说明：根据条款4.1.6的第2条规定，在同一天施工条件下，即使施工面积超出1000m2面积，也可以作为一个检验批。（主要在实施条款4.2.7和4.2.9时采用） 2、GB50411–2007条款4.2.2

马歇尔击实试件(终)解析

文件编号：ZY01-243-2008 作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司

目录 1．主要设备及开展项目 (3) 2．仪器设备操作规程 (3) 3．检测工作程序及剩余样品处置 (5) 4．试验操作过程 (6) 5．原始记录表格 (15)

1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3 南京拓兴/ / 马歇尔电动击实仪TX-3 南京拓兴/ / 马歇尔电动击实仪TX-3 南京拓兴/ / 马歇尔电动击实仪MDJ-I 西安公路研究所/ / 沥青混合料拌和机HB-20 北京兰航测控技术研究所室温～ 200℃ ±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000 JTJ052-2000 / / 2．仪器设备操作规程 2.1马歇尔自动击实仪马歇尔电动击实仪 2.1.1接通电源，检查仪器设备是否完好 2.1.2设定击实次数

接通电源设定击实次数 2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模 2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁 2.2拌和机拌和机 2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热 2.2.2设定拌和温度和时间

拌合温度拌合时间电源指示灯 2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样 2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样 2.2.6切断电源 2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈 3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。 4．试验操作过程 4.1 试验准备

工程试验室胶凝材料检测室作业指导书

工程试验室胶凝材料检测室作业指导书 1 目的及适用范围 1.1 为保证胶凝材料检测室室内试验结果满足质量规定要求，制订本作业指导书。 1.2 本作业指导书适用于项目部承接的水泥室室内试验项目的质量控制。 2 职责 2.1 试验室主任对胶凝材料室室内试验项目质量负责，并指定试验项目负责人。 2.2 试验项目负责人组织胶凝材料检测室实施试验任务，并负责试验过程的控制。 3 试验操作步骤试验项目负责人将按《材料试验过程控制程序》组织试验作业人员实施试验，并按《水泥胶砂强度检验方法（ISO法）》GB/T17671、《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T 1346、《水泥密度测定方法》GB /T 208、《水泥细度检验方法（80mm筛筛析法）》GB1 /T 1345、《水泥胶砂流动度测定方法》GB/T2419、《水泥比表面积测定方法（勃氏法）》GB/T 8074、《水泥压蒸安定性试验方法》GB/T750、《用于水泥和混凝土中的粉煤灰》GB /T 1596、《水泥强度快速检验

方法》JC/T738、《水泥水化热测定方法》GB/T12959、《用于水泥与混凝土中的粒化高炉矿渣粉》GB/T18046规定的试验操作步骤执行 4水泥胶砂搅拌机操作： 4.1试验前准备：将主机立柱上的功能切换开关拨至“手动”位置。接通电源，按下手动开关的慢档，检查搅拌页的转动方向。叶片转动方向正确后停机，将锅放在锅座上按顺时针方向转动扣紧，用手柄提升至工作位置，用测量规检测叶片与锅壁之间的最小间隙是否在3mm±1mm的范围内。 4.2按下控制箱的启动开关，检查控制箱工作是否正常。 4.3操作过程 4.3.1将立柱上的功能切换开关拨至“自动”按下控制器上的启动开关，整个运行程序将进行自动控制运行。 4.3.2将标准砂放入搅拌机的漏斗中。 4.3.3用量水器量好水，称好水泥，把水加入搅拌锅里，再加入水泥，把锅放在固定架上，上升至固定位置。 4.4.4立即开动机器，低速搅拌30s后，在第二个30s开始的同时均匀地将砂子加入。当各级砂是分装时，从最粗粒级开始，依次将所需的每级砂量加完。再高速搅拌30s。 4.4.5停拌90s，在第1个15s内用一胶皮刮具将叶片和锅壁上的胶砂，刮入锅中。在高速下继续搅拌60s。

文档之家
