DLS-3000-40-07
电动振动试验系统
使 用 说 明 书
SM
苏 州 苏 试 试 验 仪 器 有 限 公 司
S T I目录
目 录
1. 安全须知
2. DLS-3000-40-07 电动振动试验系统概述
3. DLS-3000-40-07 电动振动试验系统构成
4. DLS-3000-40-07电动振动试验系统方框图
5. DLS-3000-40-07振动试验系统技术参数
6. 系统各组成部分详细说明
6.1 SA-40开关功率放大器
6.2 DLS-3000-40-07电动振动试验系统台体
6.3 振动系统的地基和安装
7. 系统运行
7.1 电动振动台部分的备
7.2 SL-0707水平滑台运行前的准备
7.3 传感器的安装
7.4 运行操作
7.5 停机
8. 注意事项
9. 保护动作和复位方法
10. 试验样品
11. 附图
1. 安全须知
为安全起见，请注意下述事项（由于是作一般性的说明，可能有些项目本装置中没有）。
1.1 占有区域
为安全起见，在振动试验装置及电缆的四周设置一个设备占有区域（可能的话在5 m2以上）。
保持占有区域清洁，不需要物品不可放在占有区域内。占有区域以外也可能因噪音等对人体构成伤害。除设备专门操作者，他人不可进入占有区域。
1.2 培训
对本装置的操作者必须详细阅读使用说明书,有条件的进行专门培训。
1.3 检查
为了您的使用安全，请做定期检查。
1.4 设置
振动试验装置的主操作面板应该设置在能看到振动台、功率放大器的位置。
1.5 设备电源
变更电源的场合，风机、马达等可能会产生倒转现象。请确认旋转方向，用箭头表示正确的旋转方向。
1.6 其它注意事项
a. 噪声
振动试验装置会产生较大的噪声，故对周围的工作人员应采取保护措施（耳塞等）。我公司推荐隔音室作为防噪对策。
b.机械
动圈、试件、夹具等在振动时，请勿用手去触碰。
在以低频（10Hz以下）激振时，振动台台体会上下而振动，予以注意。 在安装重物（夹具、试件等）时，应非常小心。
c.电气
请不要随意打开功率放大器、控制器、振动台及其它单元的盖板，因为内部装有高压、大容量端子，可能会引起触电。
d. 温度
装置内亦装有易发热部件，请不要随意打开控制面板及盖板等.
e. 电缆、管道
为防电缆、管道等绊脚及被踩踏，应设置保护盖或将它们置入地槽内。
f. 水、药品
请不要将水、药品等洒在振动台上，因内部通有高压，会引起触电及设备故障等现象。如因不慎，万一让水、药品等洒进振动台内部时，应及时与我公司联系。
STI DLS-3000-40-07电动振动试验系统概述
2. DLS-3000-40-07电动振动试验系统概述
DLS-3000-40-07电动振动试验系统由DL-3000电动振动台体、SA-40 功率放大器和振动控制仪组成。 DL-3000电动振动台台体是由苏州苏试试验仪器有限公司在消化、吸收国外先进技术而全新设计的大台面、大位移电动振动台。SA-40 功率放大器引进日本技术自主设计制造，苏州苏试试验仪器有限公司联机调试出厂。 DLS-3000-40-07 电动振动试验系统可以完成垂直、水平、正弦、随机和冲击碰撞等多种振动试验。
DLS-3000-40-07是我公司跟踪国际先进技术，和日本国际振动研究所(IMV) 多年合作的成果。系统采用了目前国际振动台制造行业一些最先进的技术成果。如空气弹簧支撑，弹性耳轴隔振系统，直线轴承导向装置．台面行程可达76mm ，而且低频失真小，承载能力强；功率放大器采用开关方式工作，功率损耗小，功率放大器体积小，系统效率高，工作稳定可靠。采用了这些技术先进，加工制造又精益求精， DLS-3000-40-07电动振动试验系统达到了国际先进水平，是目前日本 IMV公司和苏州苏试试验仪器有限公司销售的主系列产品。
DLS-3000-40-07 电动振动试验系统可以应用在电子、仪器、仪表、汽车、航天航空、科学研究等领域。
型号说明
DLS-3000-40-07
DLS 带水平滑台的通用型76mm 电动振动试验系统
3000 3000 kgf 额定正弦推力
40 40kVA 放大器输出功率
07 水平滑台台面尺寸为700×700 mm
STI DLS-3000-40-07系统构成
3. DLS-3000-40-07系统构成
3.1 振动控制仪部分
3.1.1 振动控制仪
(按用户选定配置，配置情况请参看控制仪装箱单)
3.2 功率放大器部分
3.2.1 SA-40 功率放大器 1 台
3.2.2 功率放大器电缆 1 套
3.3 电动台台体部分
3.3.1 垂直振动台台体（DL-3000）
水平振动台台体（SL-0707） 1 台
3.3.2 振动台台体抽风机（FJ-3000） 1 台
3.3.3 随机工具 1 套
STI系统方框图
4. 系统方框图
DLS-3000-40-07电动振动试验系统的系统方框图如下。
5. DLS-3000-40-07 技术参数
5.1 DL-3000垂直台体部分
5.1.1 最大正弦推力 29.4 kN ( 3000kgf ) 最大随机推力(rms) 29.4 kN ( 3000kgf ) 5.1.2 额定工作频率 5 - 2500 Hz
5.1.3 最大加速度 980 m / s2( 100g )
5.1.4 最大速度 200 cm / s
5.1.5 最大位移 76mm ( p-p )
5.1.6 最大载荷 500 kg
5.1.7 台面尺寸 φ 400 mm
5.1.8 运动部件等效质量 约 30 kg
57 kVA 5.1.9 电源 3相 380 V
AC
5.2 SL-0707水平滑台部分
5.2.1 额定工作频率 5 - 1500 Hz
5.2.2 最大加速度 294 m/s2
5.2.3 最大速度 150 cm / s
5.2.4 台面尺寸 700×700 mm
5.2.5 最大试验负载 500 kg
5.2.6 运动部件等效质量 约100kg(包括动圈)
5.3 功率放大器技术参数
5.3.1 额定输出功率 40 kVA
5.3.2 额定输出电压 94 V rms
5.3.3 额定输出电流 390 A rms
5.3.4 额定频率范围 DC - 3000 Hz
5.3.5 输入信号 < 5 V rms
5.3.6 输入阻抗 > 10 kΩ
5.3.7 励磁电压 270 V DC
5.3.8 励磁电流 36 A
DC
说明: 振动控制仪的技术指标请看振动控制仪的使用说明书。
6. 系统各组成部分详细说明
6.1 SA-40开关功率放大器
6.1.1 概述
SA-40功率放大器是专门设计推动振动台的。功率放大器采用 P W M ( 脉冲宽度调制 ) 输出方式，每个模块输出10kVA功率，组合方便，设计流畅。 SA-40功率放大器有4个功率输出模块，输出功率容量40kVA。在DLS-3000-40-07系统中SA-40 的输出功率 40kVA。功率放大器的功率输出单元用大功率MOS 场效应管并联输出，末级OTL 输出方式使功率放大器可以直流输出。
6.1.2 功率放大器技术参数
6.1.2.1 额定输出功率 40 kVA
6.1.2.2 额定输出电压 94 V rms
6.1.2.3 额定输出电流 390 A rms
6.1.2.4 额定频率范围 DC - 3000 Hz
6.1.2.5 输入信号 < 5 V rms
6.1.2.6 输入阻抗 > 10 kΩ
6.1.2.7 励磁电压 270 V
DC
6.1.2.8 励磁电流 36 A
DC
6.1.3 功率放大器机柜
SA-40功率放大器的机柜装有功率放大器的 SCU-200 系统控制箱，四个SA-250 功率输出单元、电源和电气控制单元。机柜的外形图如下：
6.1.4 系统控制箱(SCU-200 SYSTEM CONTROL UNIT)操作说明
系统控制箱是功率放大器的重要组成部分，主要功能是调制信号、进行电气控制、测量功率放大器的输出电压和输出电流、完成系统和功率放大器需要的各种保护。为更好地看清楚，便于说明，把有文字的一块移出放大如 下。
液晶显示屏的功能区域如下图
下面说明面板各指示灯、开关的功能和作用。

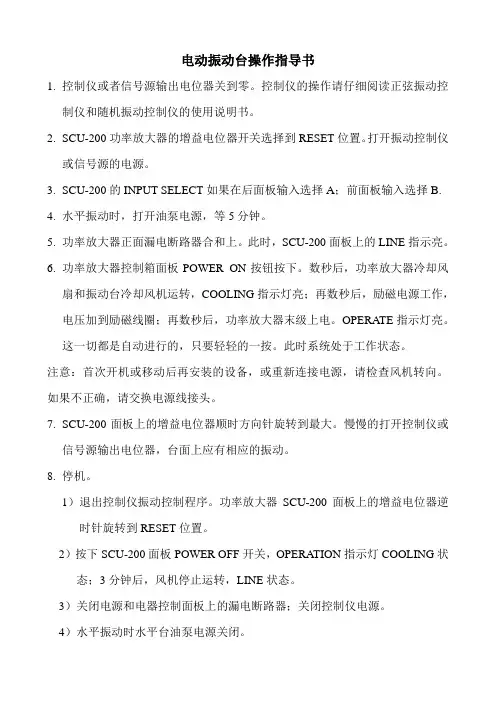

POWER ON AND POWER OFF
电源开关
按下POWER ON时，功率放大器分三级自动上电，次序分别是风机、励磁、功率输出级；按下POWER OFF时，功率放大器自动分三级断电，次序分别是功率输出级、励磁、风机。关机时风机要延时三分多钟停机以便让台体充分冷却。
合上漏电断路器，SCU-200上电，显示屏显示如下：
按下POWER ON开关约2秒后，冷却系统工作，COOLING指示亮，显示屏显示如下：
再过约2秒后，励磁和功率放大器末级上电，OPERATION指示亮，系统启动完成，处于工作状态。
系统正常工作时，显示屏指示功率放大器的输出电压和输出电流的电平比和数值如下图。
功率放大器的电压电流值用电平和数值指示同时显示，电平指示比较直观，同时对量级有粗略的概念，数值指示可以精确读数。
电平指示的设置：
1 输出额度值5%时第1格指示灯亮；10%时第2格亮；以此推90%时10格亮；95%时第10格变为橙色，100%时保护。
2 如系统额度输出电压是100V，输出5V电压时第1格亮，输出10V时第2格亮，输出90V时第10格亮，输出95V时第10格变为橙色；100V时，过电压保护。
3 系统的保护和保护指示
当系统出现操作错误和故障时，系统会自动保护同时指示系统的故障原因。当系统出现故障时，显示屏指示如下：
最后一排出现红色TRIP.，同时最后第二排红字指出故障原因。
例如，下图指示的是过位移保护。
6.1.5 系统各种保护说明
1 OVER VOLTAGE 输出过电压
功率放大器输出电压超过额定值，功率放大器保护电路工作，切断输入信号，同时显示屏指示原因。
2 OVER CURRENT 输出过电流
功率放大器输出电流超过额定值，功率放大器保护电路工作，切断输入信号，同时显示屏指示原因。
3 PS HIGH VOLTAGE 电源高电压
功率放大器直流电源电压过高。
4 PS OVER CURRENT 电源输出过电流
功率放大器直流电源输出电流过大。
5 PS LOW VOLTAGE
功率放大器直流电源电压太低。
6 OVER DISPLACEMENT
过位移。振动位移超过额定值。
7 OVER HEAT
过热。台体温度过高。
8 FIELD SUPPLY
励磁电源故障。
9 THERMAL RELAY
热继电器动作。
10 MODULE
输出模块故障。
11 WATER LEAK
12 HEAT EXCHANGER
热交换器故障。（水冷却系统具备）
13 EXTERNAL STOP
外部联动停止信号。
14 OTHERS
其他。另外的联动信号接入指示。
6.1.5.1 GAIN AND RESET
带复位开关的增益电位器
增益电位器可以调节输入信号大小，开机和关机前增益电位器必须到RESET位置，OPERATION指示后，增益电位器顺时针旋到最大位置。当某种原因功率放大器跳闸，TRIP灯亮时，增益电位器逆时针旋到RESET位置，起复位作用。
6.1.5.2 INPUT SELECT
输入信号选择开关
输入信号可以选择A、B两个同轴插座，A在机柜系统控制器的后面板，B 在系统控制器的前面板上。本台机器设定上架振动控制仪从A插座输入，外接振动控制仪从B插座输入。可以通过此开关选择转换。
注意：功率放大器工作时，请不要进行选择。
6.1.5.3 EMERGENCY
紧急开关
当功率放大器、振动台或试验样品发生异常时，可以按下此开关。按下此开关直接断开漏电断路器，切断整个功率放大器电源，所以 TRIP 指示灯并不亮。复位方法：漏电断路器开关置于OFF状态，增益电位器置于RESET 位置，信号源或控制器的输出信号电位器逆时针旋到头。再按部就班地重新
6.1.5 SA-250 功率输出单元
6.1.7 功率放大器的保护说明和处理方法
功率放大器中SCU-200系统控制单元的保护指示以上已详细介绍，下面说明故障原因和处理方法。
名 称 意义和处理方法
OVER VOLTAGE 输出过电压。加到振动台动圈的电压超过功率放大器
设定值，或者功率放大器损坏。请仔细检查电荷放大
器的灵敏度，振动控制仪的灵敏度；仔细计算振动的
位移，速度和加速度量级是否超过系统的额定值。如
不能排除，请与我公司联系。
OVER CURRENT 功率放大器输出到振动台动圈的电流超过设定值或功
率放大器损坏。请仔细计算位移，速度和加速度，不
要超过允许值。观察功率输出单元面板的 FUSE指示
灯是否亮，此指示灯指示功率管损坏。如不能排除请
与我公司联系。
PS HIGH VOLTAGE 直流电源电压过高。输入电源电压过高，使得功率输
出级的直流电源电压过高超过设定值。寻找电源电压
过高原因，排除。
PS OVER CURRENT 电源和电气控制单元供给功率输单元的直流电源电流
过大。电源整流元件损坏，请与我公司联系。
PS LOW VOLTAGE 直流电源电压过低。电源电压过低，使得功率输出级
的电源电压低于设定值。寻找电源电压过低原因，排
除。
注意：故障如果找不出原因，请与我公司联系，不要自行修理，以免扩大故障。
OVER DISP. 振动台体位移超过额定值。请仔细计算位移、速度和
加速度的量值。用高度尺检查静态时台面是否在中心
位置。
OVER HEAT 过热。振动台台体励磁线圈温度超过110 ℃ 或者室
温超过40℃ 。请检查台体风机运转是否正常，通风
道是否畅通无阻，通风管是否扁了。
注意：风机或油泵每次重新接线后，或电源线重新接过后，都应检查电机转向。
FIELD SUPPLY 励磁电路不正常。励磁电源保险丝熔断。检查保险
丝熔断原因，更换保险丝或者与我公司联系。
THERMAL RELAY 热继电器保护。流过热继电器的电流过大的电流过
大，超过设定值。确定是哪个热继电器动作，寻找
原因，排除故障。排除后手工复位。或与我公司联
系。
MODULE SA-250模块故障，观察模块内部是否有发光二极管
指示灯亮。模块熔断器熔断或者模块风机或者功率
输出管损坏。模块是功率放大器核心部件，一般用
户难以修理，请与我公司联系。
WATER LEAK 振动台体漏水。水冷却系统具备。
HEAT EXCHANGER 热交换器故障，检查热交换器压力开关，热交换器
水箱水位。水冷却系统具备。
EXTTERNAL STOP 外部设备接入的停止信号。例如可以接入温度箱联
动信号。
OTHERS 其他保护联动。本系统没联接。
6.2 DLS-3000-40-07电动振动试验系统台体
6.2.1 概述
DLS-3000-40-07的振动台台体由DL-3000电动振动台台体、SL-0707水平滑台等部分组成，其外观和组成部件见附图。
DL-3000电动振动台台体利用了恒定磁场中对线圈通以电流，线圈就会产生运动的原理，对恒定磁场中的线圈通以交变电流，线圈就产生上下运动；通以正弦交变电流，线圈就做上下正弦交变运动。台体中安装有励磁线圈，在此线圈中由功率放大器供给恒电压、恒电流的励磁电流，以产生一个稳定的恒定磁场。同时由功率放大器供给一个受振动控制仪控制的交变电压、电流的驱动电流给驱动线圈。根据上述原理，动圈就产生一个受振动控制仪控制的交变的上下运动。
DL-3000电动振动台台体，主要由励磁、动圈及其支承和导向、耳轴隔振机构及与SL-0707联体合用的焊接支座、台体转向机构等组成。在动圈及其支承和导向中，采用空气弹簧支承，上下两组导轮双支点导向，使得工作台面振动波形好，加速度失真度小；在耳轴隔振机构中也采用了四个空气弹簧隔振，还采用了直线轴承导向装置，承载能力大，结构刚性好；联体合用的焊接支座，使整个试验系统具有较大的加速度和较高的工作频率，整机刚度好，安装调试方便；由于台体重量大，我们采用手动方式的台体转向机构，台体转向更方便、更轻松。
SL-0707水平滑台利用液体静压支承原理，将来自油泵的压力油经精滤器及安装在导轨付上的两只节流器和花岗石平板上的四只节流器流入油腔，使水平滑台工作台面与花岗石平板之间形成一层油膜，将工作台面浮起，由此产生承载能力。当工作台面上加负载后，工作台面沿负载方向下移，因而，工作台面与花岗石平板之间的间隙发生变化，即油膜厚度发生变化。由于节
