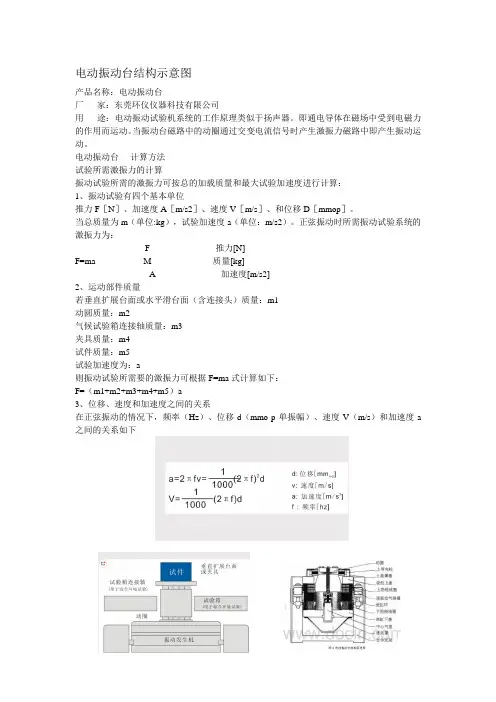

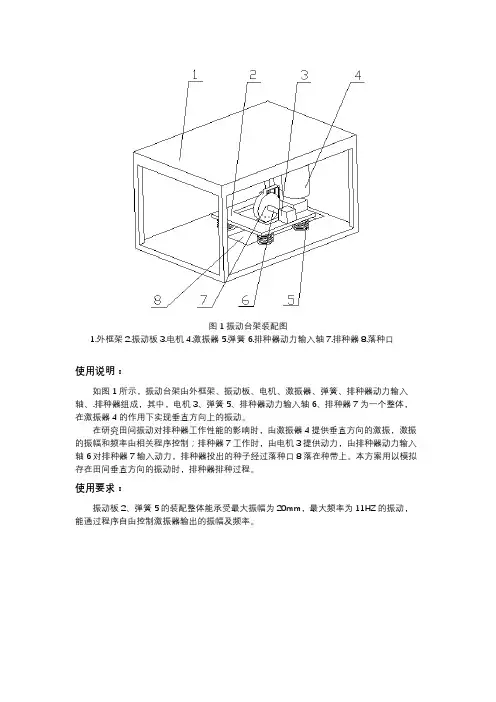

电动振动台结构示意图
产品名称：电动振动台
厂家：东莞环仪仪器科技有限公司
用途：电动振动试验机系统的工作原理类似于扬声器。即通电导体在磁场中受到电磁力的作用而运动。当振动台磁路中的动圈通过交变电流信号时产生激振力磁路中即产生振动运动。
电动振动台- 计算方法
试验所需激振力的计算
振动试验所需的激振力可按总的加载质量和最大试验加速度进行计算：
1、振动试验有四个基本单位
推力F［N］、加速度A［m/s2］、速度V［m/s］、和位移D［mmop］。
当总质量为m（单位:kg），试验加速度a（单位：m/s2）。正弦振动时所需振动试验系统的激振力为：
F 推力[N]
F=ma M质量[kg]
A 加速度[m/s2]
2、运动部件质量
若垂直扩展台面或水平滑台面（含连接头）质量：m1
动圆质量：m2
气候试验箱连接轴质量：m3
夹具质量：m4
试件质量：m5
试验加速度为：a
则振动试验所需要的激振力可根据F=ma式计算如下：
F=（m1+m2+m3+m4+m5）a
3、位移、速度和加速度之间的关系
在正弦振动的情况下，频率（Hz）、位移d（mmo-p单振幅）、速度V（m/s）和加速度a 之间的关系如下
计量标准技术报告 计量标准名称比较法中频振动标准装置计量标准负责人 建标单位名称（公章） 填写日期 目录
一、建立计量标准的目的 (1) 二、计量标准的工作原理及其组成 (1) 三、计量标准器及主要设备 (2) 四、计量标准的主要技术指标 (3) 五、环境条件 (3) 六、计量标准的量值溯源和传递框图 (4) 七、计量标准的重复性试验 (6) 八、计量标准的稳定性考核 (7) 九、测量不确定度评定 (8) 十、计量标准的测量不确定度验证 (12) 十一、结论 (13) 十二、附加说明 (14)
一、建立计量标准的目的 为了加强计量器具的监督管理，保障国家计量单位制的统一和量值的准确可靠，满足本地区中频振动台量值传递的需求，特建立本计量标准。 二、计量标准的工作原理及其组成 1 工作原理：本标准装置是由标准振动套组、电荷放大器、标准振动台系统以及振动分析仪等附件组成。采用比较法，将标准传感器和被检仪器刚性联结在一起，安装在振动台的台面中心，选定参考频率和参考加速度以及电荷/电压放大器在规定档位时，测出被检仪器的加速度、频率以及位移输出值。其原理图如下： 检定方法是将被校传感器与标准加速度计“背靠背”的安装在振动台上，采用“比较法”校准加速度计，测振仪以及基桩动测仪。例如对加速度计的灵敏度校准：由传感器灵敏度定义，可以得出灵敏度计算公式为： Sq= 输出电压/ 输入加速度 2 装置组成：数字多用表、标准振动台系统、标准振动套组、电荷放大器等
三、计量标准器及主要设备 计量标准器名称型号测量范围 不确定度 或准确度等级 或最大允许误差 制造厂及 出厂编号 检定周 期或复 校间隔 末次检 定或校 准日期 检定或校准机 构及证书号 标准 振动 台系 统 LA-100/ VT-150 （10～2000）Hz （1～100）m/s2 频率：U rel=1.0%,k=2 失真度、横向振动比： U rel=5.0%,k=2 中测测试科 技有限公司 /503234/503 356 12个月2015.05.26 中国测试技术研 究院 校准字第 201505009557 标准 振动 套组 PMP-01/ NT8305/ NT8102 （10～2000）Hz （1～300）m/s2 加速度、速度、位移： U rel=3.0%,k=2 中测测试科 技有限公司 /NT00358A/ 501011/5031 86 12个月2015.05.26 中国测试技术研 究院 校准字第 201505009559 配套标准器数字 多用 表 2010 ACV：（100mV～750V）MPE:±0.1% KEITHLEY 12个月2015.03.09 中国测试技术研 究院 校准字第 201503003013 智能 频率 计 VC3165 0.01Hz～2.4GHz MPE:3.9×10-6胜利仪器12个月2015.04.21 中国测试技术研 究院 校准字第 201504007846
一、振动台试验方案 1试验方案 1.1工程概况 本工程塔楼结构体系为“三维巨型空间框架－钢筋混凝土核心筒”结构体系，主要由4个核心筒、钢骨混凝土（SRC）外框架、3个避难层联系桁架三部分构成，图1-2、图1-3分别是B塔结构体系构成示意图和建筑效果图。特别指出的是本工程在14、24楼层的联系桁架的腹杆以及32、48楼层的斜撑为防屈曲支撑（UBB）构件。设计指标为小震不屈服，大震屈服耗能。具体位置示意见图1-4。 本工程的自振周期约为 6.44秒，超过了《建筑抗震设计规范》(GB-50011-2001)设计反应谱长为6秒的规定。本工程存在5个一般不规则和2个特别不规则类型，5个一般不规则类型分别是扭转不规则、凹凸不规则、刚度突变、构件间断和承载力突变。2个特别不规则是高位转换和复杂连接。 1.2 模拟方案 1、模拟方案选择 动力试验用的结构模型必须根据相似律进行设计，模型动力相似律的建立以结构运动方程为基础，选择若干主要控制参数作为模拟控制的对象，依据Buckingham的π定理，经无量纲分析导出控制参数的无量纲积，据此确定各控制参数的相似比率。 结构动力试验的相似模型大致分为四种： （1）弹塑性模型理论上可以重现结构反应的时间过程，使模型和原型的应力分布一致，并可模拟结构的破坏。由于要严格考虑重力加速度对应力反应的影响，必须满足S a=S g=1（S a=模型加速度/原型加速度，S g为重力加速度相似系数，各相似系数之间的关系见表1），即模型加速度反应与原型加速度反应一致，这一要求大大限制模型材料的选择。因为在缩尺模型中，几何比（S l）很小，在Sa=Sg=1的条件下，要满足Sa=S E/S l Sρ=1，即S l=S E/Sρ，必须使模型材料的弹模
振动台在使用中经常运用的公式 1、 求推力（F ）的公式 F=（m 0+m 1+m 2+ ……）A …………………………公式（1） 式中：F —推力（激振力）（N ） m 0—振动台运动部分有效质量（kg ） m 1—辅助台面质量（kg ） m 2—试件（包括夹具、安装螺钉）质量（kg ） A — 试验加速度（m/s 2） 2、 加速度（A ）、速度（V ）、位移（D ）三个振动参数的互换运算公式 2.1 A=ωv ……………………………………………………公式（2） 式中：A —试验加速度（m/s 2） V —试验速度（m/s ） ω=2πf （角速度） 其中f 为试验频率（Hz ） 2.2 V=ωD ×10-3 ………………………………………………公式（3） 式中：V 和ω与“2.1”中同义 D —位移（mm 0-p ）单峰值 2.3 A=ω2 D ×10-3 ………………………………………………公式（4） 式中：A 、D 和ω与“2.1”，“2.2”中同义 公式（4）亦可简化为： A=D f ?250 2 式中：A 和D 与“2.3”中同义，但A 的单位为g 1g=9.8m/s 2 所以： A ≈D f ?25 2 ,这时A 的单位为m/s 2 定振级扫频试验平滑交越点频率的计算公式 3.1 加速度与速度平滑交越点频率的计算公式 f A-V = V A 28.6 ………………………………………公式（5） 式中：f A-V —加速度与速度平滑交越点频率（Hz ）（A 和V 与前面同义）。
3.2 速度与位移平滑交越点频率的计算公式 D V f D V 28.6103?=- …………………………………公式（6） 式中：D V f -—加速度与速度平滑交越点频率（Hz ）（V 和D 与前面同义）。 3.3 加速度与位移平滑交越点频率的计算公式 f A-D =D A ??2 3 )2(10π ……………………………………公式（7） 式中：f A-D — 加速度与位移平滑交越点频率（Hz ），（A 和D 与前面同义）。 根据“3.3”，公式（7）亦可简化为： f A-D ≈5× D A A 的单位是m/s 2 4、 扫描时间和扫描速率的计算公式 4.1 线性扫描比较简单： S 1= 1 1 V f f H - ……………………………………公式（8） 式中： S1—扫描时间（s 或min ） f H -f L —扫描宽带，其中f H 为上限频率，f L 为下限频率（Hz ） V 1—扫描速率（Hz/min 或Hz/s ） 4.2 对数扫频： 4.2.1 倍频程的计算公式 n=2Lg f f Lg L H ……………………………………公式（9） 式中：n —倍频程（oct ） f H —上限频率（Hz ） f L —下限频率（Hz ） 4.2.2 扫描速率计算公式 R= T Lg f f Lg L H 2/ ……………………………公式（10） 式中：R —扫描速率（oct/min 或）
第22卷第6期2006年12月 结 构 工 程 师S t r u c t u r a l E n g i n e e r s V o l .22,N o .6 D e c .2006 地震模拟振动台及模型试验研究进展 沈德建 1,2 吕西林 1 (1.同济大学结构工程与防灾研究所,上海200092;2.河海大学土木工程学院,南京210098) 提 要 在介绍振动台本身发展的基础上,分析了振动台试验研究内容的扩展、振动台模型试验动态相似关系研究进展、振动台试验方法的发展和振动台试验新的测量方法,提出了振动台模型试验中值得关 注的一些问题。 关键词 振动台,模型试验,动态相似关系,试验方法 R e s e a r c hA d v a n c e s o nS i m u l a t i n g E a r t h q u a k e S h a k i n g T a b l e s a n dMo d e l T e s t S H E ND e j i a n 1,2 L UX i l i n 1 (1.R e s e a r c hI n s t i t u t e o f S t r u c t u r a l E n g i n e e r i n g a n d D i s a s t e r R e d u c t i o n ,T o n g j i U n i v e r s i t y ,S h a n g h a i 200092,C h i n a ; 2.I n s t i t u t e o f C i v i l E n g i n e e r i n g ,H o h a i U n i v e r s i t y ,N a n j i n g 210098,C h i n a ) A b s t r a c t T h e d e v e l o p m e n t o f s h a k i n gt a b l e i s i n d u c e df i r s t i nt h i s p a p e r .T h e e x p a n s i o n o f t h e r e s e a r c h s c o p e o f s h a k i n g t a b l e s i s a n a l y z e d .T h e d y n a m i c s i m i l i t u d e r e l a t i o n s h i p f r o md i f f e r e n t a u t h o r s i s c o m p a r e d a n d r e m a r k e d .T h e d e v e l o p m e n t o f t e s t i n g m e t h o d o n s h a k i n g t a b l e s a n d n e w m e t h o d o n a n a l y z i n g t h e r e s u l t i s a l s o p r e s e n t e d .S o m e v a l u a b l e q u e s t i o n s o n s h a k i n g t a b l e t e s t a r e i n d u c e d a n d m a y b e p a i d g r e a t a t t e n t i o nb y r e -s e a r c h e r s .K e y w o r d s s h a k i n g t a b l e ,m o d e l t e s t ,d y n a m i c s i m i l i t u d e r e l a t i o n s h i p ,t e s t i n g m e t h o d 基金项目:国家自然科学基金重点项目(50338040) 1 概 述 结构振动台模型试验是研究结构地震破坏机理和破坏模式、评价结构整体抗震能力和衡量减震、隔震效果的重要手段和方法。然而,由于振动台本身承载能力、试验时间和经费等的限制,许多时候必须做缩尺模型试验,在坝工模型和高层、超高层建筑中更是如此。 一些新型结构形式,由于其超出了设计规范的要求,往往需要通过实验对其抗震性能做合理的评估。超高层建筑和超大跨度建筑,在理论分析还不完善的情况下,试验,特别是振动台模型试验,是分析其抗震能力的一种有效手段。 线弹性的缩尺模型相似关系已得到了较好的解决,但是许多复杂结构的相似关系、非线性动态 相似关系虽然进行了一些研究,但是还未能得到 较好的解决。一些劲性钢筋混凝土结构、钢管混凝土结构和其他一些新型结构的动态相似关系的 研究还不够深入,有些甚至才刚刚起步。 振动台试验较好地体现了模型的抗震性能,可我们更关心的是由模型的试验结果推算的原型结构的抗震性能,但在这方面尚未形成非常一致的结论,还存在一定的误差,因而精度还有待于进一步的提高。本文介绍国内外振动台模型试验的研究进展。 2 研究的最新进展 2.1 振动台本身的发展 作为美国N E E S 计划的一部分,加州大学圣地亚哥分校(U C S D )于2004年安装M T S 公司制

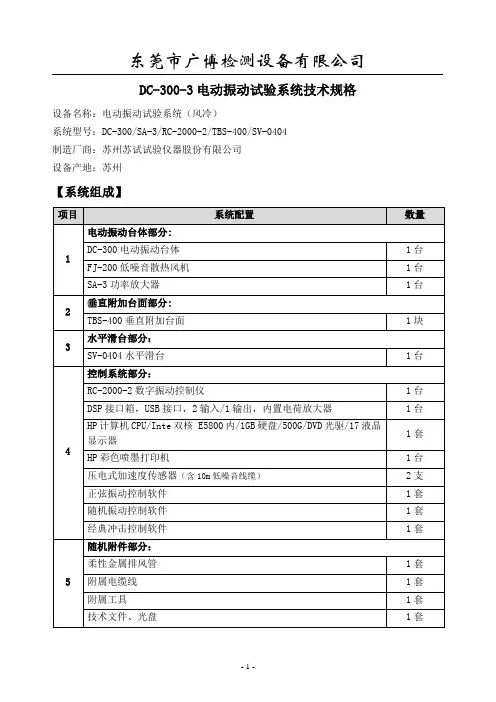

电动振动台: 1、设备名称、数量及用途： 1.1 设备名称：电动振动试验台 1.2 数量： 1套 1.3 设备用途：主要用于结构性振动试验，要求其可靠性高、控制精度高，性能 稳定、操作使用和维护方便，售后服务优良。 招标货物一览表 2、基本要求 2.1设备设计符合国家标准GB/T13310-91 电动振动台技术条件的要求，结构先 进、制作精良、性能优异，适用于长期满负荷加工。 2.2 满足试验方法标准： GB/T 2423电工电子产品环境试验；GJB360B-2009 电 子及电气元件试验方法；GJB150A-2009 军用装备试验室环境试验方法。▲2.3 验收按照国家计量检定规程JJG948-1999标准A级要求执行。 2.4 运行控制稳定可靠，易于操作和维修。 2.5 本系统要组成三综合试验系统，要求振动台必须能够移动。 3 主要技术规格及参数 3.1 台体 3.1.1振动台 ▲3.1.1.1 正弦推力≥20kNf (2000kgf)
▲3.1.1.2 随机推力≥20kNf (2000kgf) 3.1.1.3 冲击推力≥40kN（4000kgf） ▲3.1.1.4 台面尺寸≥Φ320mm ▲3.1.1.5 频率范围5～3000Hz ▲3.1.1.6 最大位移≥51mmp-p ▲3.1.1.7 最大加速度≥980m/s2 (100g) ▲3.1.1.8 最大速度≥2.0m/s ▲3.1.1.9 最大载荷≥300kg 3.1.1.10一阶谐振频率≥2400Hz 3.1.1.11加速度信噪比≥60db 3.1.1.12 漏磁≤1.0mT 3.1.1.13允许偏心力矩≥2450Nm(25000kgfcm) 3.1.1.14耳轴隔振带直线轴承导向，空气弹簧隔振系统 3.1.1.15隔振频率≤2.5Hz 3.1.1.16保护电路过电流保护，过电压保护，过位移保护，过热 保护，过载保护，冷却系统保护，电源过压保 护，电源欠压保护，缺相保护等功能。 3.1.1.17冷却方式风冷 3.1.3 扩展台面 3.1.3.1 上限工作频率正弦2000Hz 随机2000Hz 3.1.3.2 工作台面尺寸≥500mm×500mm（方形） 3.1.4 元器件试验用子母夹具 3.1. 4.1 上限工作频率正弦3000Hz 随机3000Hz 3.1. 4.2 母夹具尺寸：约200mm×200mm×200mm立方体或根据振动台台 面设计 3.1. 4.3 子夹具尺寸：根据实际情况配置，招标完成后双方协商决定3.1.4.4 夹具示例： 3.1. 4.4.1 母夹具示例
了解振动试验的目的和必要性 现今世界经济潮流,已从过去地域性的经济模式而走向全球性的经济贸易。无论是地域性市场或进军全球市场，高质量的表现是不容讳言的。而振动测试更是协助您产品跃入高质量行列中不可缺乏的利器。 产品达到用户手中，在此过程中将有不同状态之振动产生，造成产品不同程度的损坏。而对于产品有任何损坏都不是厂商及客户所愿意见到的，然而运送过程所发生的振动却是难以避免，若一味的提高包装成本，必将带来严重而不必要的浪费，反之脆弱的包装却造成产品的高成本，并丧失了产品形象及市场，这些都不是我们所愿见到的。 振动测试约在四、五十年前开始萌芽，理论建立时，并无助于人们相信它的重要性，直到二次大战时，许多的飞行器、舰艇、车辆及器材在使用后，意外的发现机件失零的比例相当高，经研究的结果发现，大都由于其结构无法承受其本身所产生的长时间共振，或搭载物品承受运送共振所引起之，组件松脱、崩裂，而致机件失零甚而造成巨大损失。当这项结果公布后，振动测试才受到各界重视，纷纷投入大笔经费、人力去研究。尔后，对于振动量测分析以至模拟分析的近代理论建立后，对振动测试的方法及逻辑亦不断改进。尤其现今货物的流通频繁，使振动测试更显重要。 然而振动测试的目的，是在于实验中作一连串可控制的振动模拟，测试产品在寿命周期中，是否能承受运送或振动环境因素的考验，也能确定产品设计及功能的要求标准。据统计的数据显示提升3%的设计水平，将增加20%的回收及减少18%的各项不必要支出。振动模拟依据不同的目的也有不同的方法如共振搜寻、共振驻留、循环扫描、随机振动及应力筛检等，而振动的效应计有：一、结构的强度。二、结合物的松脱。三、保护材料的磨损。四、零组件的破损。五、电子组件之接触不良。六、电路短路及断续不稳。七、各件之标准值偏移。 八、提早将不良件筛检出。九、找寻零件、结构、包装与运送过程间之共振关系，改良其共振因素。而振动测试的程序，须评估订定试验规格，夹具设计之真实性，测试过程中之功能检查及最后试件之评估、检讨和建议。 振动测试的要义在于确认产品的可靠度以及提前将不良品在出厂前筛检出，并评估其不良品的失效分析以期成为一个高水平、高信赖度的产品。 欢迎您与我们连络，我们提供给予您的不只是一部高质量的振动测试机，更是提升贵公司产品水平及形象的最佳利器，拥有它您的产品将无往不利。 一、产品用途： 振动试验机模拟产品在制造，组装运输及使用过程中所遭遇的各种环境，用以鉴定产品是否忍受环境振动的能力，适用于电子、机电、光电、汽机车、玩具……等各行各业的研究、开发、品管、制造。振动试验机能让我们提早知道产品或产品中的部件的耐振寿命，从而确定产品设计及功能的要求标准。 二、检测范围： 1、产品结构的强度。 2、结合物的松脱。 3、保护材料的磨损。 4、零部件的破损。 5、电子组件的接触不良。 6、电路短路及断续不稳。 7、各零件之标准值偏移。 8、提早将不良件筛检。 9、找寻零件、结构、包装与运送过程间之共振关系。
振动台在使用中经常运用的公式 1、求推力（F ）的公式 F=（m 0+m 1+m 2+……）A …………………………公式（1） 式中：F —推力（激振力）（N ） m 0—振动台运动部分有效质量（kg ） m 1—辅助台面质量（kg ） m 2—试件（包括夹具、安装螺钉）质量（kg ） A — 试验加速度（m/s 2） 2、加速度（A ）、速度（V ）、位移（D ）三个振动参数的互换运算公式 =ωv ……………………………………………………公式（2） 式中：A —试验加速度（m/s 2） V —试验速度（m/s ） ω=2πf （角速度） 其中f 为试验频率（Hz ） =ωD ×10-3………………………………………………公式（3） 式中：V 和ω与“”中同义 D —位移（mm 0-p ）单峰值 =ω2D ×10-3………………………………………………公式（4） 式中：A 、D 和ω与“”，“”中同义 公式（4）亦可简化为： A=D f ?250 2 式中：A 和D 与“”中同义，但A 的单位为g 1g=s 2 所以：A ≈D f ?25 2 ,这时A 的单位为m/s 2 定振级扫频试验平滑交越点频率的计算公式 加速度与速度平滑交越点频率的计算公式 f A-V = V A 28.6………………………………………公式（5）
式中：f A-V —加速度与速度平滑交越点频率（Hz ）（A 和V 与前面同义）。 速度与位移平滑交越点频率的计算公式 D V f D V 28.6103?=-…………………………………公式（6） 式中：D V f -—加速度与速度平滑交越点频率（Hz ）（V 和D 与前面同义）。 加速度与位移平滑交越点频率的计算公式 f A-D =D A ??23 )2(10π……………………………………公式（7） 式中：f A-D —加速度与位移平滑交越点频率（Hz ），（A 和D 与前面同义）。 根据“”，公式（7）亦可简化为： f A-D ≈5× D A A 的单位是m/s 2 4、扫描时间和扫描速率的计算公式 线性扫描比较简单： S 1= 1 1 V f f H -……………………………………公式（8） 式中：S1—扫描时间（s 或min ） f H -f L —扫描宽带，其中f H 为上限频率，f L 为下限频率（Hz ） V 1—扫描速率（Hz/min 或Hz/s ） 对数扫频： 倍频程的计算公式 n=2Lg f f Lg L H ……………………………………公式（9） 式中：n —倍频程（oct ） f H —上限频率（Hz ） f L —下限频率（Hz ） 扫描速率计算公式 R= T Lg f f Lg L H 2/……………………………公式（10）

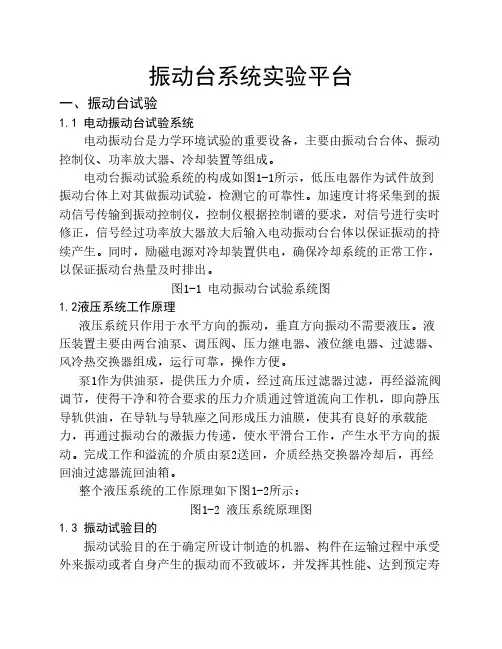

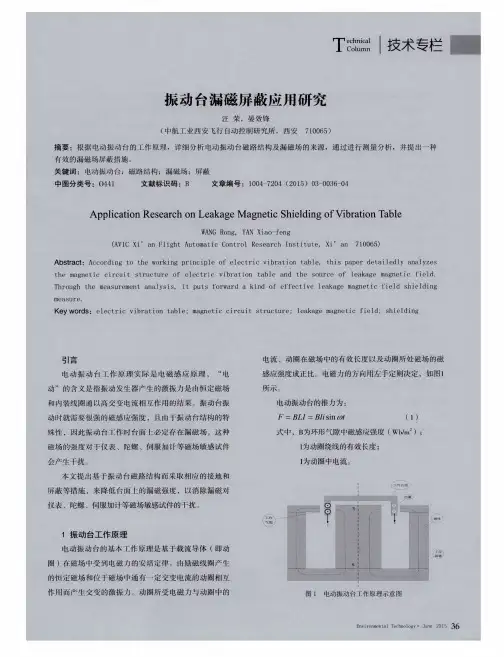

振动台的基本知识--热策科技 时间:2008-08-15 21:32来源:热策科技作者:我和你热策点击:2572次 电动振动试验系统的工作原理类似于扬声器。即通电导体在磁场中受到电磁力的作用而运动。当振动台磁路中的动圈通过交变电流信号时产生激振力磁路中即产生振动运动。 振动台的原理 电动振动试验系统的工作原理类似于扬声器。即通电导体在磁场中受到电磁力的作用而运动。 当振动台磁路中的动圈通过交变电流信号时产生激振力磁路中即产生振动运动。 振动台的结构 振动台专业术语 ◎频率范围：振动试验系统在额定激振力下，最大位移和最大加速度规定的频率范围。 ◎额定推力：振动试验系统能够产生的力（单位：N）；在随机振动时该力规定为均方根值。 ◎最大位移：振动试验系统能够产生的最大位移值。该值受振动台机械运行限制，通常用双振幅表示（单位为：mmp-p）. ◎最大加速度：振动试验系统在空载条件下能够产生的最大加速度值（单位：
m/s2） ◎最大速度：振动试验系统所产生的最大速度（单位：m/s2）。 ◎最大载荷：振动台面上最大加载重量（单位：kg）. ◎运动部件：电动振动台运动部件是由台面、动圈（含骨架）、动圈的悬挂连接件、柔性支承、电器连接件和冷却连接件组成的运动系统。 ◎容许偏心力矩：振动台面导向系统允许的最大偏心力矩值。 振动台、夹具、试件图 试验方法 ◎正弦振动试验 正弦振动试验有两种方法：一是扫频试验，根据试验规定的频率用扫描方法不断地改变激振频率；二是定频试验。正弦振动的目的是在试验室内模拟电工电子产品在运输、存储、使用过程中所经受的振动及影响，并考核其适应性。如
按IEC（国际电工委员会标准），国标GB/T2423，美国军标MIL-810，国军标GJB150 等对试件进行扫频试验，或采用驻留共振点的连续定频试验。 ◎随机振动试验 电子电工产品在运输过程中所经受的 振动绝大多数是随机性质的振动，随机振动 比正弦振动的频域宽，而且是一个连续的频 谱，它能同时在所有的频率上对产品进行振 动激励。 ◎冲击试验和碰撞 冲击和碰撞都属冲击范畴，规定冲击脉冲波型的冲击试验，主要是用来确定元件、设备和其它产品在使用和运输过程中经受多次重复（碰撞则是多次重复）的机械冲击的适用性，以及评价结构的完好性。
模拟运输振动台——ISTA标准 一、简介 : (一)畴范 国际安全运输协会(ISTA)PROJECT2A适用货物重量低于45.36kg(100磅)之出口货物运输测试。测试程序之基本需求包括前处理、压缩测试、振动及撞击测试。 (二)测试时机 为了维持认证状态，任何包装或产品之调整改变，均需重新作测试。此改变包括设计、尺寸大小、及材料、包装程序、产品品管程序改变。 (三)测试样品 测试样品数目应取足以判断货物包装性能之量。 (四)定义角、棱、面 (五)测试顺序 每一测试样品应先前处理、后再测试压缩试验、振动、冲击再测试振动。（注意在冲
击试验后再重复振动） (六)损害 损害构成要素应在测试前订定。 二、测试 (一)前处理 1.前处理设备——需有适当前处理设备作指定之温湿度控制。 2.前处理程序 2.1在测试前，货物应在实验室周遭温湿度停留六小时，并记录之。 2.2作下列一项之前处理： Temp.38±2℃R.H.85±5% Temp.60±2℃R.H.30±5%至少72小时至少6小时 (二)经时压缩测试： 经时压缩测试阐述 货物暴露在环境中装卸及运输，经常会短暂储存。
在仓库储存之高度会比在火车、拖车、飞机或其它运输工具还高。 货物堆栈高度视仓库天花板而定。国际安全运输协会建议使用平均高度4.6m(15ft)以做计算荷重基础。国际安全运输协会(ISTA)建议货柜运输使用2为补偿系数，以补偿温湿度之不同。散装运输以平均高度9.2m(30ft)以做计算荷重基础，并使用3为补偿系数。 L=W x(H-D)/D x F 备注：L=货物必须能承受之荷重W=单个货物之重量H=堆栈高度 D=货物之高度F=补偿系数 Method A-压缩试验机测试 1.压缩试验机应符合ASTM D642规定，压缩速率为0.5inch/min.且能保持定压。 2.测试程序 (1).将货物放在压缩底板中间，与仓储相同方式置放，尽可能在货物上、下置放栈板。 (2).以1.27cm/min(0.5in/min)之速率压缩 (3).货物至定压后维持一小时，停止压缩测试。 (4).从试验机移开货物，并检查包装与产品，产品应为无损，包装容器应仍可适度保护产品。 Method B-配重 1.测试配备包含足够配重及荷重分散板。 2.测试程序
、振动台试验方案 1 试验方案 1.1 工程概况 本工程塔楼结构体系为“三维巨型空间框架－钢筋混凝土核心筒” 结构体系，主要由4个核心筒、钢骨混凝土（SRC外框架、3个避难层联系桁架三部分构成，图1-2、图1-3分别是B塔结构体系构成示意图和建筑效果图。特别指出的是本工程在14、24楼层的联系桁架的腹杆以及32、48楼层的斜撑为防屈曲支撑 （UBB构件。设计指标为小震不屈服，大震屈服耗能。具体位置示意见图1-4 o 本工程的自振周期约为6.44 秒，超过了《建筑抗震设计规范》（GB-50011-2001）设计反应谱长为6秒的规定。本工程存在5个一般不规则和2 个特别不规则类型，5个一般不规则类型分别是扭转不规则、凹凸不规则、刚度突变、构件间断和承载力突变。2个特别不规则是高位转换和复杂连接。 1.2 模拟方案 1 、模拟方案选择 动力试验用的结构模型必须根据相似律进行设计，模型动力相似律的建立以结构运动方程为基础，选择若干主要控制参数作为模拟控制的对象，依据 Buckingham的n定理，经无量纲分析导出控制参数的无量纲积，据此确定各控制参数的相似比率。 结构动力试验的相似模型大致分为四种： （1 ）弹塑性模型理论上可以重现结构反应的时间过程，使模型和原型的 应力分布一致，并可模拟结构的破坏。由于要严格考虑重力加速度对应力反应的影响，必须满足S a=S g=1 （S a=模型加速度/原型加速度，S g为重力加速度相似系数，各相似系数之间的关系见表1），即模型加速度反应与原型加速度反应一致，这一要求大大限制模型材料的选择。因为在缩尺模型中，几何比（S l）很小，在 Sa=Sg=1的条件下，要满足Sa=SE/S l S P=1，即S=S E/S p必须使模型材料的弹模很小或材
《混凝土试验用振动台》送审稿审查材料之三 混凝土试验用振动台 Vibrating table for concrete test 编制说明 《混凝土试验用振动台》标准编制组
混凝土试验用振动台 振动台是混凝土试验必备的设备。《普通混凝土力学性能试验方法标准》（GBJ/T50081-2002）中规定：“根据混凝土拌合物的稠度确定混凝土成型方法，坍落度不大于70mm的混凝土用振动振实”。混凝土预制构件厂和水工（公路）混凝土工程、大量采用的混凝土坍落度都在70mm之内，因此研究制订混凝土试验用振动台标准是必要的。 在振动脉冲力作用下，混凝土拌合物颗粒之间的摩擦力和粘结力急剧减小，粗骨料在重力作用下相互滑动，其空隙被水泥砂浆填充，夹杂在拌合物中的空气形成气泡被排除。混凝土中如有空隙存在，对强度影响很大，如空隙占5％时，强度降低高达30％。由此可见振动密实的重要性。 关于混凝土振动密实理论，目前有许多不同假设，如振动速度假设（AW）、振动加速度假设（AW2）和振动能量假设（A2W3）等。不管哪种假设，振幅和频率的组合影响都是至关重要的。振动形式和性能对振动密实效果也有显著影响，在混凝土试验室，采用定向垂直振动成型有利于混凝土的密实。此外，振动波形和振幅的均匀度也有明显影响，为保证成型条件的一致性，应采用简谐振动（即振动曲线为正弦波或余弦波），尽量保证台面振幅的均匀度。 现将此次标准修订的主要内容简介如下： （一）产品分类、规格、型号
按振动台台面尺寸大小分为： a. 300mm×600mm振动台； b. 600mm×800mm振动台； c. 1000mm×1000mm振动台。 振动台按台面尺寸分为大中小三种。小型主要考虑作为现场制作试件之用，中型作为一般试验室成型试件用、大型适宜有特殊要求的试验室使用。 按试模固定方式有机械固定和电磁铁固定两种方式。取消了原标准中按振动台激振型式的分类方法，仅保留悬挂式单轴振动台。这是由于： （1）悬挂式单轴振动台，应用较多。由于采用弹簧支撑、台面振动波形基本呈正弦波、比较规矩。因而保留。 （2）双轴式振动台，采用普通橡胶支撑，台面次波多、振动波形不规整，而且市场上这种产品很少，因而这次修订中取消。 悬挂式振动台是定向垂直振动。对这种振动台的测试结果表明：。悬挂式振动台，采用弹簧支撑，振动波形呈正弦波。其台面各点振幅分布较均匀，最小振幅为0.48mm，最大振幅为0.52mm，平均振幅为0.5mm，台面振幅的不均匀度仅为9％。悬挂式振动台的振动波形和台面振幅的均匀性，满足标准要求。 （二）振动参数 标准规定振动台的参数： 振动频率：50±2Hz；
振动台知识30个问答 （供业务员与客户沟通时参考） 1）振动台有哪几类，他们各自有什么特点 振动台主要有3类：机械式振动台、液压式振动台和电动式振动台。 机械式振动台是把机械能转化成动能。 特点是：推力大、波形差、价格低廉，适用于低频（5Hz-80Hz ）疲劳实验。 液压式振动台是把液压能转换成动能。 特点是：低频（超低频）、推力大、负载能力强、控制方便，但工作上限频率低（一般以几十Hz到几百Hz为上限）价格昂贵。 电动式振动台是把电能转换成动能。 特点是：工作频率宽（从几Hz到几千Hz ）波形好、控制方便、价格较贵，是一般试验室中例行试验最常用的品种。 2）描述振动台有哪些参数，它们之间的关系如何表述 正弦振动用频率、加速度、位移、速度等参数来描述。它们之间的关系可以用下述关系式来表达。 式中a--振动加速度值v--振动速度值x —振动位移值 当加速度单位为g、位移单位为mm、频率单位为Hz时： 加速度关系与位移关系用下式表述： 随机振动一般用频率范围、加速度谱密度、加速度谱的频谱、总均方根、加速度、试验 持续时间五个参数共同描述。 3）为什么机械振动台的工作频率下限为5Hz而工作上限频率仅为60-80HZ
我厂生产的机械式振动台是离心式的，当工作频率小于5Hz或者更低时，激振缸产生 的激振力不足以克服系统各个环节的静摩擦力，而使振动台无法启动。而机械式振动台 的上限工作频率则受制于带动激振缸运动的电动机的转速无法提高。功率较大电动机的转速一般为每分钟几千转。即使不考虑使用减速箱直接用电动机拖动激振缸。工作频率 达到100Hz，电动机最高转速也要达到每分钟6000转，这时已经很困难了。 4）机械式振动台可以进行定加速度扫频试验吗？ 机械式振动台不能用于定加速度扫频试验，它只能做定频振动试验或定位移扫频振动试 验，而且精度较差。 5）为什么液压式振动台有净推力、毛推力之分 液压式振动台不象电动振动台那样有支撑系统结构，它定中心是靠消耗振动台的部分推 力来完成的。因此，其毛推力是净推力加上定中心所消耗的那部分推力。 6）液压振动台的核心部件是什么 液压振动台的核心部件是伺服阀，它的频率将决定整个振动台的上限工作频率。虽然采 用将输出端的加速度、速度位移反馈给输入端的三输出、三输入方案，理论上可以提高 振动台的上限工作频率。 但是因为液压振动台加速度波形畸变较大，这种方案的效果并不显著，所以受伺服阀频 响的影响，液压振动台的上限工作不高，仅几百赫兹。 7）为什么国外厂商生产的液压振动台上限工作频率比国内生产的液压振动台上限工作频率高的多 这是对液压振动台输出推力的不同理解造成的，根据国标（GB-10861-89 ）国内厂商把液压振动台能输出额定推力的最高频率为上限工作频率。而国外厂商则不然，他们把液压振动台实际
01 建筑结构的整体模型模拟地震振动台试验研究，从模型的设计制作、确定试验方案、进行试验前的准备工作、到最后实施试验和对试验报告数据进行处理，整个过程历时较长、环节较多。显然，预先了解和把握振动台试验的总体过程，做到有目的、有计划、有方法，才能较顺利地完成该项工作。介绍将会按照以下顺序依此进行： 1 模型制作 2 试验方案 3 试验前的准备 4 实施试验 5 试验报告 6 试验备份 02 1 模型制作 振动台试验模型的制作，在获得足够的原型结构资料后，至少需要把握这样几个关键环节： （1）依据试验目的，选用试验材料； （2）熟读图纸，确定相似关系； （3）进行模型刚性底座的设计； （4）根据模型选用材料性能，计算模型相应的构件配筋； （5）绘制模型施工图； （6）进行模型的施工。 对上述各条的设计原则以及注意事项等，分述如下。 1.1 选用模型材料 模型试验首先应明确试验目的，然后根据原型结构特点选择模型的类型以及使用材料。比如，试验是为了验证新型结构设计方法和参数的正确性时，研究范围只局限在结构的弹性阶段，则可采用弹性模型。弹性模型的制作材料不必与原型结构材料完全相似，只需在满足结构刚度分布和质量分布相似的基础上，保证模型材料在试验过程中具有完全的弹性性质，有时用有机玻璃制作的高层或超高层模型就属于这一类。另一方面，如果试验的目的是探讨原型结构在不同水准地震作用下结构的抗震性能时，通常要采用强度模型。强度模型的准确与否取决于模型与原型材料在整个弹塑性性能方面的相似程度，微粒混凝土整体结构模型通常属于这一类。以上分析也显现了模型相似设计的重要性。 在强度模型中，对钢筋混凝土部分的模拟多由微粒混凝土、镀锌铁丝和镀锌丝网制成，其物理特性主要由微粒混凝土来决定，有时也采用细石混凝土直接模拟原型混凝土材料，水泥砂浆模型主要是用来模拟钢筋混凝土板壳等薄壁结构，石膏砂浆制作的模型，它的主要优点是固化快，但力学性能受湿度影响较大；模拟钢结构的材料可采用铜材、白铁皮，有时也直接利用钢材。总之，模型材料的选用要综合就近取材及经费等因素，同时要注意强度、弹性模量的换算等。 1.2 模型相似设计 把握大型模型振动台试验，最关键的是正确的确定模型结构与原型结构之间的相似关系。目前常用的相似关系确定方法有方程分析法和量纲分析法两种，它们之间的区别是显而易见的：当待求问题的函数方程式为已知时，各相似常数之间满足的相似条件可由方程式分析得出；量纲分析法的原理是著名的相似定理：相似物理现象的π数相等；个物理参数、个基本量纲可确定()个nkkn[$#8722]π数。当待考察问题的规律尚未完全掌握、没有明确的函数关系式时，多用到这种方法。高层建筑结构模拟地震振动台试验研究中包含诸多的物理量，各物理量之间无法写出明确的函数关系，故多采用量纲分析法。 量纲分析法从理论上来说，先要确定相似条件（π数），然后由可控相似常数，推导其余的相似常数，完成相似设计。在实际设计中，由于π数的取法有着一定的任意性，而且当参与物理过程的物理量较多时，可组成的数也很多，将线性方程组全部计算出来比较麻烦；另一方面，若要全部满足与这些π数相应的相

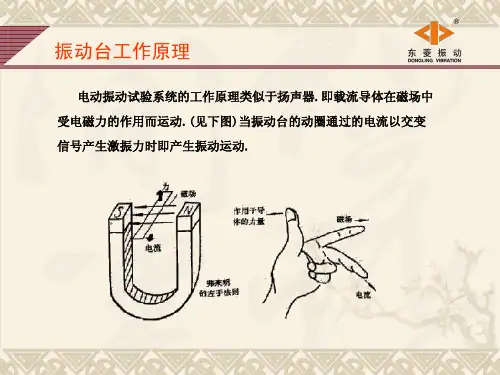

振动台的原理 电动振动试验系统的工作原理类似于扬声器。即通电导体在磁场中受到电磁力的作用而运动。 当振动台磁路中的动圈通过交变电流信号时产生激振力磁路中即产生振动运动。 振动台的结构 振动台专业术语 ◎频率范围：振动试验系统在额定激振力下，最大位移和最大加速度规定的频率范围。 ◎额定推力：振动试验系统能够产生的力（单位：N）；在随机振动时该力规定为均方根值。 ◎最大位移：振动试验系统能够产生的最大位移值。该值受振动台机械运行限制，通常用双振幅表示（单位为：mmp-p）. ◎最大加速度：振动试验系统在空载条件下能够产生的最大加速度值（单位： m/s2） ◎最大速度：振动试验系统所产生的最大速度（单位：m/s2）。 ◎最大载荷：振动台面上最大加载重量（单位：kg）. ◎运动部件：电动振动台运动部件是由台面、动圈（含骨架）、动圈的悬挂连接件、柔性支承、电器连接件和冷却连接件组成的运动系统。 ◎容许偏心力矩：振动台面导向系统允许的最大偏心力矩值。
振动台、夹具、试件图 试验方法 ◎正弦振动试验 正弦振动试验有两种方法：一是扫频试验，根据试验规定的频率用扫描方法不断地改变激振频率；二是定频试验。正弦振动的目的是在试验室内模拟电工电子产品在运输、存储、使用过程中所经受的振动及影响，并考核其适应性。如按IEC（国际电工委员会标准），国标GB/T2423，美国军标MIL-810，国军标GJB150 等对试件进行扫频试验，或采用驻留共振点的连续定频试验。
◎随机振动试验 电子电工产品在运输过程中所经受的 振动绝大多数是随机性质的振动，随机振动 比正弦振动的频域宽，而且是一个连续的频 谱，它能同时在所有的频率上对产品进行振 动激励。 ◎冲击试验和碰撞 冲击和碰撞都属冲击范畴，规定冲击脉冲波型的冲击试验，主要是用来确定元件、设备和其它产品在使用和运输过程中经受多次重复（碰撞则是多次重复）的机械冲击的适用性，以及评价结构的完好性。
注：一下内容仅供参考。如有雷同，纯属巧合。 振动试验台技术方案 本技术方案是依据要求方提出的振动试验台主要技术参数和标准GB/T8419-2007、GB/T18707.1-2002编制，用于对工程机械座椅、工程机械车灯以及其它零部件进行振动试验的液压振动台系统。详细介绍如下： 一、液压振动台系统的构成和原理方框图 液压振动台系统由液压振动台（含振动台体、台面、电液伺服阀等）、液压油源和管路系统、油源电控、模拟和数字控制系统等几部分构成。 液压振动台系统原理方框图如下。 图 1 液压振动台系统原理方框图
二、液压振动台的设计 液压振动台包括振动台体、台面、伺服阀、传感器及连接过渡等部分，作为执行元件直接带动控制对象动作。 1、要求的主要技术参数 1.1 频率范围：0.5～200Hz 1.2 加速度：0～ 2.5g 1.3 振幅：0～±160 mm 1.4 有效负载：0～400 kg， 1.5 台面大小：1米x 1米 2、最大功能曲线的设计估算 2.1 按规范的PSD设计 可以认为是窄带随机，且是多个试验曲线，我们可以取它们的包络作为评估依据。 表1： EM1 EM2 EM3 EM4 EM5 EM6 EM7 EM8 EM9 Freq 2 2.25 2.25 2.25 3.25 8.5 3.25 3.75 4.5 1.33 RMS 1.39 1.75 1.48 0.82 1.42 1.39 1.82 0.87
图2 根据表1和图2，最大速度发生在EM2，按3∑准则，此处的速度为：0.372m/Sec。但按振幅160mm(O-P)，则等速度与等位移段交越频率为：0.37Hz。而主要技术指标中指定下限频率为0.5Hz，这样一来，160mm（o-P）的行程则浪费。 2.2 按行程、速度和加速度设计 依据标准GB/T8419-2007中5.1条《注：在EM1和EM2的情况下，振动器能够产生振幅最少为±7.5cm，频率为2Hz的模拟正弦振动（见5.4.1）》。此时的速度要达到0.94m/s。 按振幅160mm(O-P)，则等速度与等位移段交越频率为：0.94Hz；按最大加速度2.5g，则等速度与等加速度段交越频率为：4.18Hz。均在要求的工作频率范围内。 2.3 最大功能曲线 综上所述，按照最大行程±160mm，最大速度0.94m/s，最大加速度2.5g和要求的工作频率，最大功能曲线如图3。 频率（Hz） 0.5 0.94 2 4.19 150 200 位移（mm） 160 160 75 35 0.028 0.0038 速度（m/s） 0.5 0.94 0.94 0.94 0.026 0.0048 加速度（g） 0.32 0.56 1.2 2.5 2.5 0.62
公路标准振动台法实验装置试验方法 摘要:振动台法实验装置分为公路标准和水利标准，其中水利标准是我公司成熟产品，用于测定粗颗粒土的相对密度即无粘性土，公路标准用于测定无粘性自由排水粗料土、巨料土、（包括堆石料）等。 公路标准振动台法实验装置试验方法（干土法）： 1、充分搅拌烘干试样，即使其颗粒分离程度尽可能小；然后大致分成三份。测定并记录空试筒质量。 2、用小铲或漏斗将任一份试样徐徐装入试筒，并注意使颗粒分离程度最小（装填宜使振毕密实后的试样等于或略低于筒高的1/3）抹平试样表面。然后可用橡皮锤或类似物敲击几次试筒壁，使试料下沉。 3、放置合适的加重底板于试料表面，轻轻转动几下，使加重底板与试样表面密合一致。卸下加重底板把手。 4、将试筒固定于振动台面上，装上套筒，并与试筒紧密固定，将合适的加重块置于加重底板上，其上部尽量不与套筒内壁接触。 5、设定振动台在振动频率50Hz下的垂直振动双振幅为0.5mm；或在振动频率60Hz下的垂直双振幅为0.35mm。振动试筒及试样等，在50Hz下振动10min，在60Hz下振动8min。振毕卸去加重块及加重底板。 6、按本规程2—5步骤进行第二层、第三层试料振动压实。但第三层振毕加重底板不再立即卸去。 7、卸去套筒，然后检查加重底板是否与试样表面密合一致，即按压加重底板边缘，看其是否翘起，若翘起则宜在试验报告中注明。 8、将百分表架支杆插入每个试筒导向瓦套中；刷净试筒顶沿面上及加重底板上位于试筒导向瓦两侧测量位置所积落的细粒土，并尽量避免将这些细粒土刷进试筒内，然后分别测读并记录试筒导向瓦每侧试筒顶沿面（中心线处）各三个百分表读数，共12个读数（其平均值即为终了百分表读数Rf）。 9、卸去加重底板，并从振动台面上卸下试筒。在此过程中，尽可能避免加重底板上及试筒沿面上落积的细粒土进入试筒里。如这些细粒土质量超过试样总质量的0.2%，应测定其质量并注明试验报告中。 10、在合适的台称上测定并记录试筒及试样总质量，扣除空试筒质量即为试样质量，或仔细地将试筒里试样全部倒入已知质量的盘中称量。计算最大干密度. 11、重复1—10步骤，直至获得一致的最大干密度值（最好在2%内）。如果发现产生过分的颗粒破碎或者是有棱角的石渣、堆石料或风化弱岩石料，则宜尽量制备足够数量代表性试样，以避免单个试样重复使用。 湿土法，结果整理、压实指标计算请参照相关规范。
