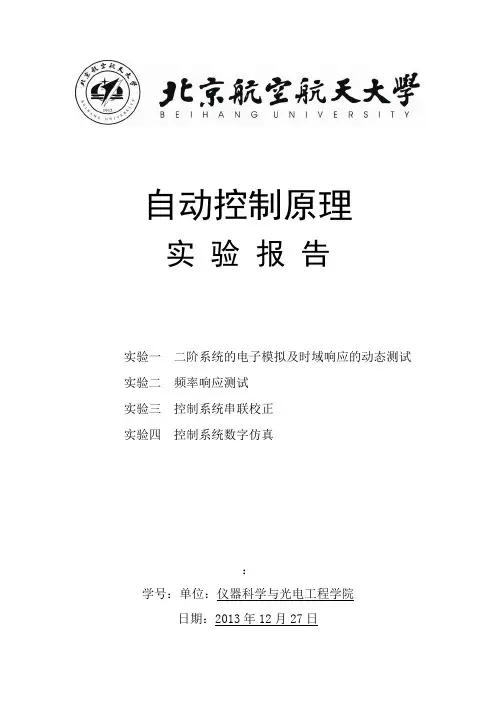

自动控制原理
实验报告
实验一二阶系统的电子模拟及时域响应的动态测试实验二频率响应测试
实验三控制系统串联校正
实验四控制系统数字仿真
：
学号：单位：仪器科学与光电工程学院
日期：2013年12月27日

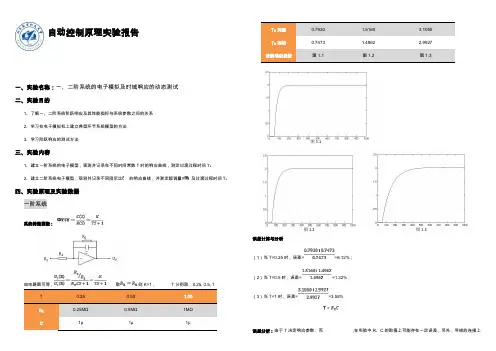

实验一二阶系统的电子模拟及时域响应的动态测试
一、实验目的
1. 了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。
2. 学习在电子模拟机上建立典型环节系统模型的方法。
3. 学习阶跃响应的测试方法。
二、实验容
1. 建立一阶系统的电子模型,观测并记录在不同时间常数T时的跃响应曲线,并测定其过渡过程时间TS。
2. 建立二阶系统的电子模型,观测并记录在不同阻尼比ζ时的跃响应曲线,并测定其超调量σ%及过渡过程时间TS。
三、实验原理
1．一阶系统：系统传递函数为：?(S)=C(S)
R(S)
=K
TS+1
模拟运算电路如图1- 1所示：
图 1- 1
由图 1-1得U0(S)
U i(S)
=R2/R1
R2CS+1
=K
TS+1
在实验当中始终取R2= R1，则K=1，T= R2C取不同的时间常数T分别为： 0.25、 0.5、1
2．二阶系统:
其传递函数为：?(S)=C(S)
R(S)
=ωn2
S2+2ζωn S+ωn2
令ωn=1弧度/秒，则系统结构如图1-2所示：
图1-2
根据结构图，建立的二阶系统模拟线路如图1-3所示：
图1-3
取R2C1=1 ，R3C2 =1，则
R 4R 3
=R 4C 2=
12ξ
及 ξ=
12R 4C 2
ζ取不同的值ζ=0.25 , ζ=0.5 , ζ=1
四、实验步骤
1. 确定已断开电子模拟机的电源，按照实验说明书的条件和要求，根据计算的电阻电容值，搭接模拟线路；
2. 将系统输入端 与D/A1相连，将系统输出端 与A/D1相；
3. 检查线路正确后，模拟机可通电；
4. 双击桌面的“自控原理实验”图标后进入实验软件系统。
5. 在系统菜单中选择“项目”——“典型环节实验”；在弹出的对话框中阶跃信号幅值选1伏，单击按钮“硬件参数设置”，弹出“典型环节参数设置”对话框，采用默认值即可。
6. 单击“确定”，进行实验。完成后检查实验结果，填表记录实验数据，抓图记录实验曲线。
五、实验设备
HHMN-1电子模拟机一台、PC 机一台、数字式万用表一块
六、实验数据
图2
图3
图5
图6
