摘要本文通过对安装实例进行技术分析,从技术指标、实际运行效果、经济效益、施工工艺等几方面将路灯配电线路低压绝缘穿刺线夹(1KV以下)接线技术与传统接线工艺进行了对比。
关键词道路照明配电线路穿刺线夹接线工艺。
在道路照明配电线路施工中，主电缆与灯具引线的连接(T 接) 可靠与否，对投运后线路安全运行及路灯亮灯率，起到关键的作用。如何有效对接线质量进行控制，提高配电系统运行的可靠性，成为摆在我们面前重要的课题。2010 年起，我处管辖范围内政府采购路灯工程，普遍实行中标企业五年质保，在这种情况下，传统接线工艺已无法满足质保期内的质量要求。对此，经分析论证后，在8 条道路上推广使用了绝缘穿刺线夹T 接技术。
一、绝缘穿刺线夹简介。
绝缘穿刺线夹（Insulation Piercing Connectors）是我国吸收国外技术开发出的新一代电气连接材料，适用于小容量动力和照明供电系统T 接连接和中间头连接。主要由绝缘壳体、穿刺刀片、防水胶垫、力矩螺栓组成。当做电缆T 接时，将分支电缆剥除外层绝缘，插入支线并确定主线分支位置后，用套筒扳手拧紧线夹上的力矩螺母，随着力矩螺母的拧紧，线夹上下两块暗藏有穿刺刀片的绝缘体逐渐合拢，同时，包裹在穿刺刀片周围的弧形密封胶垫逐步紧贴电缆绝缘层，穿刺刀片亦开始穿刺电缆绝缘层及金属导体。当密封胶垫和绝缘油脂密封程度和穿刺刀片与金属体的接触达到最佳效果时力矩螺母自动脱落，此时即完成安装。路灯配电线路上使用的低压绝缘穿刺线夹是指额定工作电压在220/380V 以下的。
二、低压绝缘穿刺线夹主要技术指标。
1. 电气性能：线夹载流量大于最大设计支线载流量，直流电阻比≤
2.5 倍。
2. 机械性能：在导线拉断力作用下，连接器无破裂；线夹握力大于1/10 导线拉断力，符合GB/T9327-2008 规定。
3. 温升性能：在大电流情况下，线夹温升小于连接导线的温升。
4. 热循环性能：200 次每秒100A/mm2 大电流过载、接触电阻变化小于5%，符合GB23 17-2000 规定。
5. 防水性能：安装好的线夹浸在水中30 分钟以后，加6KV 电压1 分钟，无击穿、闪路。（注：非防水设计线夹，空气中加压4KV/1min）。
6. 抗腐蚀性能及环境老化性能：1、在二氧化硫和盐雾环境中做3 次14 天的循环测试；
2、在紫外线，干燥和潮湿环境中，温度变化和热冲击暴露六个星期，上述指标正常。
7. 防火性能：连接器件的绝缘材料通过灼热丝试验，符合GB/T5169 规定。
8. 产品规格：主线截面积16-240mm2，分支线截面积1.5-240mm2。
三、实际使用情况。
我处自2010 年5 月起，在路灯电缆分支线（路灯主电缆与灯具引线）的“T”接中使用绝缘穿刺线夹技术，当年累计在宝通西街等8 条道路上安装2860套（884 根灯杆，1430盏路灯）。安装时将绝缘穿刺线夹置于灯杆手孔门内（上述路段采用电缆套管敷设方式，每3-4 杆设置路灯人孔井，主干电缆直接引至灯杆内，施工中灯引线“T”接使用穿刺线夹；中间头连接使用穿刺线夹加灌封盒）。具体做法为，1、剥离电缆外绝缘层，长度为电缆外径的15-20 倍；2、使用防水绝缘胶带（pvc）在电缆外绝缘与内绝缘交界处交叠缠绕2 层；
3、剥离灯引线（RVV2×2.5mm2）外绝缘层，裸露铜芯线15-20cm ；
4、在合适位置安装绝缘穿刺线夹，分别将主电缆和分支线放置在对应的缺口中心，使用配套扳手紧固至螺帽脱落（见上图）。截止目前，使用效果良好，未发现由于该技术原因导致的故障及事故。经实测，接点温升明显低于传统接线工艺，且防水、防腐性能优异。
四、与传统接线工艺对比之优势。
1、施工工艺对比。路灯电缆分支线施工传统做法是手工剥除电缆内外保护绝缘层、手工或机械压接分支线、再用绝缘胶布恢复绝缘，此做法一是当灯具数量较多时需每一盏灯都从主电缆引分支线，主电缆会产生很多破坏点，降低了安全系数；二是因杆内线大多使用R VV 软导线，与主干线连接需使用BV 或BLV导线( 俗称弓子线) 过渡，导致接头数量增加，系统可靠性降低，电能损耗增大；三是纯手工操作，接线质量受操作人员技能影响较大，质量控制困难；四是简单缠绕防水胶布或黑胶布无法满足浸水后的绝缘要求；五是不同材质导线( 铜、铝) 连接是需采用过渡线，电化学反应严重。
低压绝缘穿刺线夹可以消除上述缺陷。穿刺与密封同步，做到完全防水；绝缘导线无需剥除内层绝缘，提高了绝缘能力；穿刺金具镀银，不同材质导线可直接连接，减少接头数量，提高了连接点可靠性；安装工艺简单，受操作人员技术水平影响小，接点一致性很好。
2、工程造价对比。我国引进生产低压绝缘穿刺线夹已有近二十年时间，随着生产工艺的成熟和市场竞争，单套价格已从最初的160 元降低到不足30 元。一盏路灯T 接的材料成本在60 元以内。经统计，一名熟练工人每天可以安装70 余盏路灯(140 余个) 绝缘穿刺线夹，为传统接线工艺的3 倍。综合测算使用绝缘穿刺线夹造价与传统接线工艺基本相当。
3、材料质量有保证。绝缘穿刺线夹属线路金具系列，目前正规生产企业必须遵照《额定电压35kV(Um=40.5kV) 及以下电力电缆导体用压接式和机械式连接金具试验方法和要求》（GB/T9327-2008）、《电力金具通用技术条件》（GB2317-2000）、《电力金具机械试验方法》GB/T2317.1、《家用和类似用途低压电路用的连接器件》GB13140、《电工电子产品着火危险试验灼热丝试验方法》GB/T5169 的有关标准组织生产，且产品大多通过3C 认证，部分企业还通过国家电控配电设备质量监督检验中心认证，同类型产品已在国外安全运行超过30 年，材料工艺成熟、质量稳定。
五、传统接线工艺与穿刺线夹技术的对比。
1. 安装方法：
（1）传统接线方式（以下简称“接线”），需切断主电缆或剥去线缆的绝缘层，将分支处的线芯以专用工具或手工方式紧压接触导电，大截面的线路分支还需使用搪锡工艺。
（2）绝缘穿刺线夹（以下简称“穿刺”），无需切断主电缆或剥去绝缘层，也无需使用任何专用机械工具，只需用与国标线缆规格相匹配的穿刺线夹在分支处用普通套筒扳手操
作即可。
2. 安装效率和费用：
（1）接线：安装工艺繁琐，费时费工，施工工期长，人工费用高。
（2）穿刺：安装非常方便，不受其它工序影响，只需一人（普工）施工，大量节省人工费，明显提高施工速度。
3. 安装附件：
（1）接线：需电工刀、液压钳、接线板、线鼻、压线管、绝缘胶带及电工工具若干，如使用搪锡工艺还需要焊锡设备。
（2）穿刺：安装时只携带穿刺线夹和配套套筒扳手。
4. 电气性能与防护。
接线：（1）接触电阻受操作人员水平限制。（2）不能用于潮湿环境，一般不防水。（3）接触处易发生电化学反应，运行年限短。（4）不耐扭曲、拉拽。
穿刺：（1）导电接触处采用铜合金镀银技术，无电化学反应，载流量大。（2）防护等级高（IP67），可置于水下。（3）耐拉、耐扭曲。（4）不需要安装附件。
5. 耐温：接线150 度以下；穿刺250 度以下。
6. 质量控制：接线通常由专业技术人员监督施工，安装质量取决于现场施工人员的技术水平。穿刺系国际标准产品，产品大多经过国内或国际权威机构的严格测试和认证，只要按规程拧断力矩螺母即保证安装质量。
7. 其他：接线截断主电缆或剥去绝缘层时易于损坏导线线芯，截断主电缆增加故障点，破坏电缆的机械和电气性能。穿刺不截断电缆，不破坏绝缘层，不破坏电缆的机械和电气性能，专业人员可带电操作。
连云港市花果山景区生态停车场照明设施工程 电 缆 敷 设 施 工 方 案 编制：许策 审核：王永栋 批准：卢小清
目录 （1）施工组织方案 （2）项目管理组织机构 （3）施工技术人员组织及安装人员配备情况（4）施工的质量保证措施 （5）施工工期及进度保证措施 （6）施工安全保证措施 （7）确保文明施工的技术组织措施 （8）施工安装调试方案
（1）施工组织方案 (一)电缆施工前的技术准备工作 1．电缆施工图。与电缆安装施工有关的设计施工图包括：设计说明、电气系统图、施工平面图、施工断面图、电气互连接线图和电缆清册。 （1）设计说明。从设计说明中，可以了解工程的输配电过程、输配电线路及敷设方式的概况，对看懂全阅电缆施工图具有指导性作用。 （2）电气系统图。与电缆施工有关的电气系统图包括高压变配电系统图、低压配电系统图、动力配电系统图和照明配电系统图。在系统图上，一般都标注有电缆的末端位置；电缆型号、规格和敷设方式；电缆回路编号。 （3）施工平面图。在施工平面图上，指明了电缆敷设的具体路径，包括室外电缆施工平面图和室内电缆施工平面图。施工中，应严格按设计施工图中规定的路线施工。 （4）施工断面图。施工断面图也叫施工详图。常见的详图有：直埋地沟电缆敷设详图，地沟支架及电缆敷设详图，竖井内电气详图等。 （5）电气互连接线图。电气互连接线图是反映电气设备（或部件、元件等）与电气设备（或部件、元件）之间的电线或电缆连接关系及接线的电气图纸。在互连接线图上，表述了设备之间联系电缆的型号、规格、敷设方式及回路编号，是电缆敷设（尤其适于控制电缆）的指导性图纸，其作用相当于电气系统图和电气接线图。 （6）电缆清册。电缆清册也称电缆表，它以表格型式反映了建筑区内全部电力电缆和控制电缆；在清册中表明每根电缆的编号、型号、截面、起讫点及长度，用于与其它电缆施工图核对，指导电缆工程施工；同时，电缆清册也可作为施工图预算和施工及用料订购计划的参照或依据。 2．电气安装标准图集。电气安装标准图集是电气设备、部件、元器件及材料安装施工的标准做法图集。遵守国家颁布的有关电气安装图集和地方及设计单位自行编制的电气安装图集。 3．制定电缆工程的施工方案。在施工方案上，除阐述技术措施和质量要求外，还应阐述安全注意事项。 电缆工程的施工技术措施主要包括：电缆敷设方法、电缆头的做法及对环境条件的要
******************************************************************************* 绝缘穿刺线夹的使用方法和工作原理一般来说，人们对绝缘穿刺线夹的导电能力还是心存疑惑、顾虑重重，认为这么几个小刺，能承受这么大的电流吗？尤其在当今我国经济飞速发展的年代，用电容量的急剧增加，绝缘穿刺线夹能承受如此重任吗？ 下面我们从导体间传导电流的原理来分析并沟线夹、绝缘穿刺线夹的工作原理。导体与导体间的电流传导可从导体的机械接触面积和电流传导途径两方面进行分析。 一、导体的机械接触面积 从微观上看，导体表面是由无数个高低不平的峰谷构成的，导体表面越光洁，峰谷之间的高度差就越小。当受外力作用使两个导体接触时，其接触主要以峰——峰相触的形式存在。所以，实际上的机械接触面积远小于线夹设计的标称接触面积，据文献分析，真正的机械接触面积约为标称接触面的7%。 二、导体间电流传导途径 1．在外压力作用下，两个导体的铝－铝界面上活性三氧化二铝（Al2O3）层受挤压或摩擦而使其局部破裂，使铝电子在表面峰－峰间自由流动，形成一定的导电能力。压力越大，接触的峰－峰点就越多，接触电阻就越小。 2．活性三氧化二铝（Al2O3）本身具有的导电能力，使未破损的区域也具有一定的导电能力。 3．由于铝的塑性较好，当两个界面受压接触后，线夹内壁中的部分铝将产生塑性变形，进入导线外层的绞制空隙中，使有效接触面积增大，分子间的相互渗透更加活跃，随着氧化层中铝原子数量进一步增多，电界面上的导电性能得以改善。 因导线的蠕变，使导线略微变细，直径减小，有效接触面积减少，并沟线夹电阻增加。而有效接触面的减少主要是因为线夹对导线压力的减小和接触面氧化的加剧造成。 因此，为提高并沟线夹的供电可靠性，现场常采用多个并沟线夹。 所以，我们通常认为并沟线夹板板接触其实也只是点与点的接触，而穿刺线夹靠着刀片的刺穿进导线，犹如手指插入水中，据有关文献介绍，其接触面积比并沟线夹大1倍以上。况且穿刺线夹具有安装方便、可靠性高等优点。 经绝缘穿刺线夹刺过的导线，应保证其拉断力不小于原导线的破坏拉断力的95％，导线不能因为穿刺过而丧失应有的机械性能。 *******************************************************************************
室外电缆敷设施工方案 编制人： 审核人： 审批人： 编制单位:天津市宝地建筑工程有限公司 编制日期:年月日 一.工程概述 本工程为新建住宅小区工程，工程内容主要小区内强弱电及路灯电力电缆敷设工程。 直埋埋深为距地面净距0.8米以上，过道路和硬化地面时均穿钢管保护，保护管伸出路面1.0米。埋深为距路面净距0.8米以上；与各种管道交叉和进入建筑物时均穿钢管保护。 二.编制依据及原则 2.1．《招标文件》（JWZB-2008-64） 2.2．工程设计施工图纸。 2.3.现行国家、省、市工程建设有关文件 2.4.《建筑安全生产监督管理规定》 2.5.《建设工程施工现管理规定》 2.6.《施工现场临时用电安全技术规范》 2.7.《建筑电气工程施工质量验收规范》GB50303-2002 三.电缆敷设施工技术措施 1、施工准备 1.1设备及材料要求： 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。
其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、橡皮包布、黑包布等均应符合要求。 1.2主要机具： 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 1.3作业条件： 土建工程应具备下列条件： 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2、操作工艺 2.1准备工作： a.施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。 b.电缆敷设前进行绝缘摇测或耐压试验。 c.1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。 d.电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用橡皮包布密封后再用黑包布包好。 2.2放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。 2.3临时联络指挥系统的设备： 线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音嗽叭指挥。 高层建筑内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。 2.4冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。 2.5电缆的搬运及支架架设： 电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。
室外强、弱电电缆敷设安装施工方案 1.工程概述 1.1．工程简述 本工程为中国人民解放军92261部队雷达三旅一营室外附属工程内的一项主要工作内容， 工程地点在陵水县，工程量属于小型工程，包括给旧电缆改线和敷设新电缆线两个工作内容。 1.2.工程特点及施工条件 1.本工程所在地场地目前已经投产使用，地下管线较多，和原施工的管线交叉和接口比较 多。 2、生产与施工同时进行。 1.3.场地条件 现场交通便利，水电可以从附近接入。 2.编制依据及原则 2.1．《招标文件》（JWZB-2008-64） 2.2．工程设计施工图纸。 2.3. 现行国家、省、市工程建设有关文件 2.4.《建筑安全生产监督管理规定》 2.5.《建设工程施工现管理规定》 2.6.《施工现场临时用电安全技术规范》 2.7.《建筑电气工程施工质量验收规范》GB50303-2002 3.施工部置
3.1 施工准备 3.1.1、技术准备 a、针对本工程特点，编制施工预算、工料分析、作业计划。 b、编制作业指导书、技术、安全、质量交底。 b、提出半成品加工及材料需用量计划，并按计划选定合格产品。 3.1.2 现场准备 a、组织技术及施工人员熟悉现场地形地貌及障碍物。选择好施工最佳路线。 b、水、电箱架设到位，搭建必要的保管房、工具房、办公室、职工宿舍等，作好现场排水工作。 c、设置周转料具等位置，设置合理、正确、搞好文明施工、创建安全文明工区。 3.2. 劳动力需用计划 考虑本工程为超常施工及施工质量、工期进度、安全生产、施工方案等生产要素，本工程计划施工人员20人；其中电工6人，焊工2人，起重工1人，机操工1人，力工10人。 4 施工进度计划 5.电缆敷设施工技术措施 1、施工准备 1.1设备及材料要求： 1.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 1.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 1.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 1.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。 1.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、
四、施工组织设计（1）施工组织方案 （2）项目管理组织机构 （3）施工技术人员组织及安装人员配备情况（4）施工的质量保证措施 （5）施工工期及进度保证措施 （6）施工安全保证措施 （7）确保文明施工的技术组织措施 （8）施工安装调试方案
（1）施工组织方案 (一)电缆施工前的技术准备工作 1．电缆施工图。与电缆安装施工有关的设计施工图包括：设计说明、电气系统图、施工平面图、施工断面图、电气互连接线图和电缆清册。 （1）设计说明。从设计说明中，可以了解工程的输配电过程、输配电线路及敷设方式的概况，对看懂全阅电缆施工图具有指导性作用。 （2）电气系统图。与电缆施工有关的电气系统图包括高压变配电系统图、低压配电系统图、动力配电系统图和照明配电系统图。在系统图上，一般都标注有电缆的末端位置；电缆型号、规格和敷设方式；电缆回路编号。 （3）施工平面图。在施工平面图上，指明了电缆敷设的具体路径，包括室外电缆施工平面图和室内电缆施工平面图。施工中，应严格按设计施工图中规定的路线施工。 （4）施工断面图。施工断面图也叫施工详图。常见的详图有：直埋地沟电缆敷设详图，地沟支架及电缆敷设详图，竖井内电气详图等。 （5）电气互连接线图。电气互连接线图是反映电气设备（或部件、元件等）与电气设备（或部件、元件）之间的电线或电缆连接关系及接线的电气图纸。在互连接线图上，表述了设备之间联系电缆的型号、规格、敷设方式及回路编号，是电缆敷设（尤其适于控制电缆）的指导性图纸，其作用相当于电气系统图和电气接线图。 （6）电缆清册。电缆清册也称电缆表，它以表格型式反映了建筑区内全部电力电缆和控制电缆；在清册中表明每根电缆的编号、型号、截面、起讫点及长度，用于与其它电缆施工图核对，指导电缆工程施工；同时，电缆清册也可作为施工图预算和施工及用料订购计划的参照或依据。 2．电气安装标准图集。电气安装标准图集是电气设备、部件、元器件及材料安装施工的标准做法图集。遵守国家颁布的有关电气安装图集和地方及设计单位自行编制的电气安装图集。 3．制定电缆工程的施工方案。在施工方案上，除阐述技术措施和质量要求外，还应阐述安全注意事项。

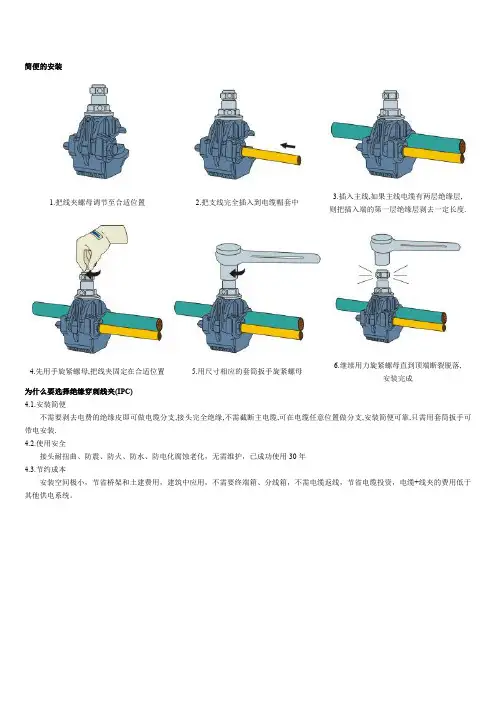

简湮的安装 绝缘穿刺线夹是一种为低压绝缘线（缆）的连接而专门设计的产品，通过刺破 线（缆）的绝缘层而连接主线和支线，具有如下性能特点: 1、采用穿刺结构，安装简单，绝缘导线无需剥皮。 2、线夹为自密封结构，防潮、防水、防腐蚀，延长了绝缘导线及线夹的 水下30cm 深处加载6KV 电压持续1分钟，绝缘无击穿 现象。 L ---- ■- w 乩邀錶用力蛭母直到取诵断裂脱落」 ^^^f^tjangsl217 51. com 使用寿命，在 3.插入主絳」如杲主績电藐有两层般层, 则把插入端的第一层^嫖层剥去一定丧度. ■■■11 I.把线夹媒母调节至合适位置 2.把支鳗芫全插入爭J 世逐帽奁 1 瓷先用手能紧甥母，抄B 来固定在合适位 .￡ 氐用尺寸郴应的去筒扳手旌紧釀母
