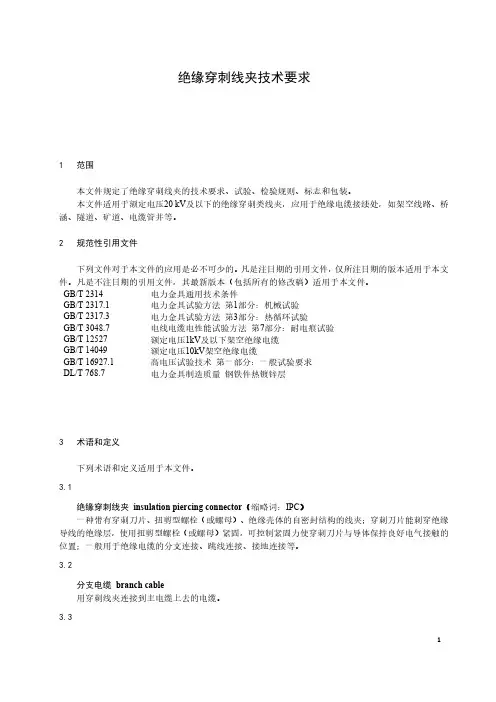

1穿刺线夹的特点1、安装简单方便，无需剥去电缆皮
2、需要截断线缆
3、适应于各种环境，防水防腐蚀抗老化
4、电气性能稳定
5、安装省时省工，连接可靠
6、可在线缆的任意位置做分支。

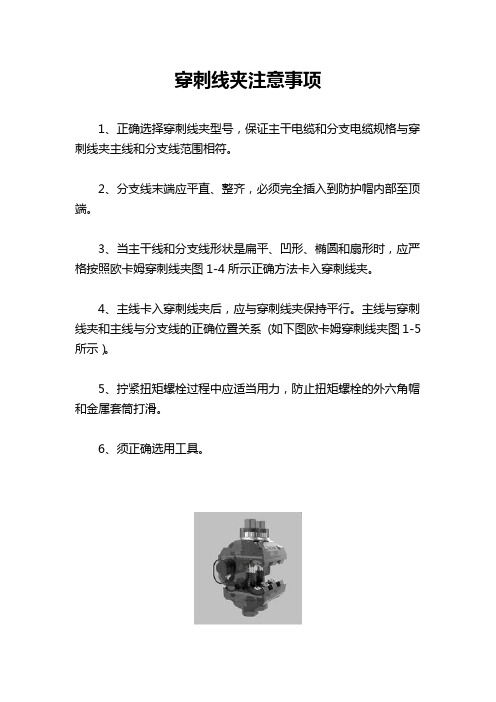

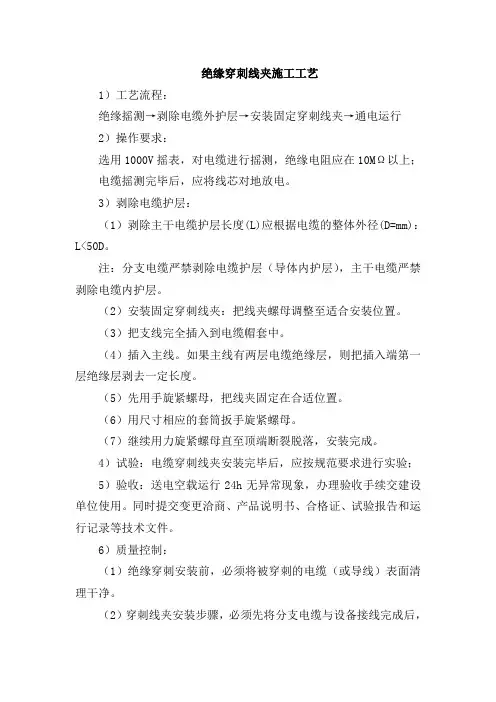

2穿刺线夹的安装要求■剥除多芯电缆的外护套时，严禁割伤线芯的绝缘层，万一损伤后应及时按照一般电缆绝缘补救规范处理，并接受绝缘测试。
■ 外套的剥除长度应不大于50倍的电缆直径，在安装方便的同时尽量减少剥除长度。
■ 单芯电缆的外护套也应剥除，但剥除长度稍大于穿刺线夹的宽度即可。
■ 外护套剥除后，应同时剪除裸露的电缆敷料，两端口用绝缘塑料胶带缠绕包裹，以不露出电缆内填充敷料为准。
■ 在多条电缆并行安装的井道内，多个穿刺线夹的安装位置应不在同一平面或立面，应保持3倍以上的电缆外径的距离，错开安装位置，以减少堆积占用的安装体积。
■ 用13号、17号封闭扳手、眼镜扳手、套筒扳手紧固穿刺线夹的力矩螺母直至脱落。力矩螺母脱落前，严禁使用开口扳手、活动扳手、老虎钳等紧固螺母，遇到较硬电缆绝缘皮时，可以适当紧固力矩螺母下的大螺母，以不压裂线夹壳体为准（通常3圈以内）。
■ 紧固双力矩螺母的穿刺线夹时，对两个螺母应交替拧紧，尽量保持压力的平衡。
■ 支电缆应留有一定余量后剪裁，但不应在井道桥架内盘卷。
■ 以电缆绝缘层的颜色或编号为准，严格检查对应支缆线的相位后再拧紧穿刺线夹。
■ 支电缆的外护套也应剥除，剥除断口主缆平齐，同时严禁割伤线芯的绝缘层。
■ 支电缆应完全穿过线夹，并露出足够余量以套紧支线端帽。对有硬质支线赌端或端帽的穿刺线夹，应
使支线完全触到端帽底面。
■ 选用穿刺线夹应满足电缆截面标称范围，在此前提下选用较大型号的。
■ 电缆应夹在穿刺线夹的弧口中间位置，目测不得偏高。
■ 在潮湿的电缆井道内，要严格注意支线断口毛刺不许刺破端帽，在极端潮湿环境下，用热缩材料或塑料胶带包裹支线端头后，再戴紧端帽。
■ 用一个穿刺线夹做电缆续接时，严禁其承受径向拉力。建议一个连续点使用两个穿刺线夹，以承受电径向拉力。注意这时一个穿刺线夹要使用两个端帽。
■ 选用一个穿刺线夹做U形分支时，以两条分支的额定电流之和小于穿刺线夹的额定电流为准。
■ 铠装电缆安装穿刺线夹时，外护套剥除后，两端要做等电位连接，其绝缘防潮处理参照国家或电力部门规范，分支处需要灌注绝缘防护胶时，应计算散热。
■ 原则上不许重复使用穿刺线夹，也就是不能安装力矩螺母已脱落的穿刺线夹。
■ 安装完毕穿刺线夹后又要调整电缆摆放位置时，要注意不能使穿刺线夹的紧固螺栓直接顶触电缆，如有直接顶触，应采取缠裹交代的或套戴帽等隔离措施，防止电缆电动力振动线夹螺栓截破电缆绝缘层。
■ 分支电缆与主电缆等线径时，不用加装保护；相差系数很大时，原则上分支线长度超过3米即要设保护；相差系数0.35以下时，8米内可不设保护，相差系数0.55以下时，11米内可设保护；或参照相应标准经严谨论证后是否加装支线保护。
