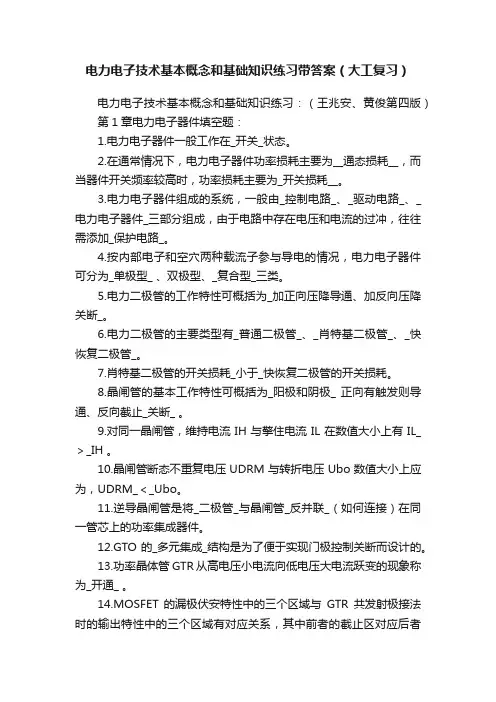

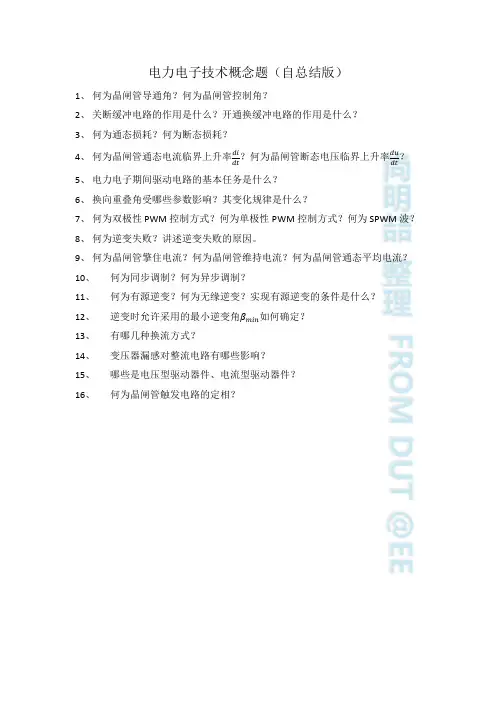

电力电子技术基本概念和基础知识练习：（王兆安、黄俊第四版）
第1章电力电子器件填空题：
1.电力电子器件一般工作在________状态。
2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。
3.电力电子器件组成的系统，一般由________、________、________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________ 、________ ________三类。
5.电力二极管的工作特性可概括为________。
6.电力二极管的主要类型有________、________、________。
7.肖特基二极管的开关损耗________快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为____ 正向有触发则导通、反向截止____ 。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL________IH 。
10.晶闸管断态不重复电压UDRM与转折电压Ubo数值大小上应为，UDRM________Ubo。
11.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。
12.GTO的________结构是为了便于实现门极控制关断而设计的。
13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________ 。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。
15.电力MOSFET的通态电阻具有________温度系数。
16.IGBT 的开启电压UGE（th）随温度升高而________，开关速度________电力MOSFET 。
17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
18.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为________和________两类。
19.为了利于功率晶体管的关断，驱动电流后沿应是________。
20.GTR的驱动电路中抗饱和电路的主要作用是________。
21.抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。在过电流保护中，快速熔断器的全保护适用于________功率装置的保护。
22.功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。
23.晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施，给每只管子并联RC支路是________措施，当需同时串联和并联晶闸管时，应采用________的方法。
24.IGBT的通态压降在1/2或1/3额定电流以下区段具有________温度系数，在1/2或1/3额定电流以上区段具有________温度系数。
25.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是________，属于半控型器件的是________，属于全控型器件的是________；属于单极型电力电子器件的有________，属于双极型器件的有________，属于复合型电力电子器件得有________；在可控的器件中，容量最大的是________，工作频率最高的是________，属于电压驱动的是________，属于电流驱动的是________。
第2章整流电路填空题：
1.电阻负载的特点是________，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是________。
2.阻感负载的特点是________，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是________ ，其承受的最大正反向电压均为________，续流二极管承受的最大反向电
压为________（设U2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为________，单个晶闸管所承受的最大正向电压和反向电压分别为________和________；带阻感负载时，α角移相范围为________，单个晶闸管所承受的最大正向电压和反向电压分别为________和________；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个________。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=________; 当控制角α小于不导电角δ时，晶闸管的导通角θ=________。
5.从输入输出上看，单相桥式全控整流电路的波形与________的波形基本相同，只是后者适用于________输出电压的场合。
6.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm等于晶闸管控制角α的最大移相范围是________，使负载电流连续的条件为________(U2为相电压有效值)。
7.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________，当它带阻感负载时，α的移相范围为________。
8.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是________的相电压，而共阳极组中处于导通的晶闸管对应的是________的相电压；这种电路α角的移相范围是________，ud 波形连续得条件是________。
9.对于三相半波可控整流电路，换相重迭角的影响，将使用输出电压平均值________。
10.实际工作中，整流电路输出的电压是周期性的非正弦函数，当α从0°～90°变化时，整流输出的电压ud的谐波幅值随α的增大而________，当α从90°～180°变化时，整流输出的电压ud 的谐波幅值随α的增大而________。
11.在整流电路中，能够实现有源逆变的有________、________等（可控整流电路均可），其工作在有源逆变状态的条件是________和________。
12.大、中功率的变流器广泛应用的是________触发电路，同步信号为锯齿波的触发电路，可分为三个基本环节，即________、________和________。
第3章直流斩波电路填空题：
1.直流斩波电路完成得是直流到________的变换。
2.直流斩波电路中最基本的两种电路是________和________。
3.斩波电路有三种控制方式：________、________和________。
4.升压斩波电路的典型应用有________和________等。
5.升降压斩波电路呈现升压状态的条件为________。
6.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第________象限，升压斩波电路能使电动机工作于第________象限，________电路能使电动机工作于第1和第2象限。
7.桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第________象限。
8.复合斩波电路中，电流可逆斩波电路可看作一个________斩波电路和一个________斩波电路的组合；多相多重斩波电路中，3相3重斩波电路相当于3个________斩波电路并联。
第4章交流—交流电力变换电路填空题：
1.改变频率的电路称为________，变频电路有交交变频电路和________前者又称为________，后者也称为________。
2.单相调压电路带电阻负载，其导通控制角α的移相范围为________，随α的增大，Uo________，功率因数λ________。
3.单相交流调压电路带阻感负载，当控制角α＜?(?=arctan(ωL/R) )时,VT1的导通时间________,VT2的导通时间________。
4.把电网频率的交流电直接变换成可调频率的交流电的变流电路称为________。7.单相交交变频电路带阻感负载时，哪组变流电路工作是由________决定的，交流电路工作在整流还是逆变状态是根据________决定的。
5.当采用6脉波三相桥式电路且电网频率为50Hz时，单相交交变频电路的输出上限频率约为________。
6.三相交交变频电路主要有两种接线方式，即________和________，其中主要用于中等容量的交流调速系
统是________。
7.矩阵式变频电路是近年来出现的一种新颖的变频电路。它采用的开关器件是________器件；控制方式是________。
第5章逆变电路填空题：
1.把直流电变成交流电的电路称为________，当交流侧有电源时称为________，当交流侧无电源时称为________。
2.电流从一个支路向另一个支路转移的过程称为换流，从大的方面，换流可以分为两类，即外部换流和________，进一步划分，前者又包括________和________两种换流方式，后者包括________和________两种换流方式。
3.适用于全控型器件的换流方式是________，由换流电路内电容直接提供换流电压的换流方式称为________。
4.逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为________，当直流侧为电流源时，称此电路为________。
5.半桥逆变电路输出交流电压的幅值Um为________Ud ，全桥逆变电路输出交流电压的幅值Um为________Ud 。
6.三相电压型逆变电路中，每个桥臂的导电角度为________，各相开始导电的角度依次相差________，在任一时刻，有________个桥臂导通。
7.电压型逆变电路一般采用________器件，换流方式为________；电流型逆变电路中，较多采用________器件，换流方式有的采用________，有的采用________。
8.单相电流型逆变电路采用________换相的方式来工作的，其中电容C和L、R构成________单相电流型逆变电路有自励和他励两种控制方式，在启动过程中，应采用先________后________的控制方式。第6章脉宽调制（PWM）技术填空题：
1.PWM控制就是对脉冲的________进行调制的技术；直流斩波电路得到的PWM________，SPWM 波得到的是________。
2.PWM逆变电路也可分为________和________两种，实际应用的几乎都是________电路，得到PWM波形的方法一般有两种，即________和________，实际中主要采用________。
3.PWM波形只在单个极性范围内变化的控制方式称________控制方式，三相桥式PWM型逆变电路采用________控制方式。
4.根据载波和信号波是否同步及载波比的变化情况，PWM调制方式可分为________和________。一般为综合两种方法的优点，在低频输出时采用________方法，在高频输出时采用________方法。
11级《电力电子技术》课程 复习与考试提纲（第五版） 综合成绩=平时成绩（30%）+实验成绩（10%）+期末考试（60%） 考试题型：1.单项选择题：10%,共5题；2.填空题：20%,共20空；3.问 答题：40%,共7题；4.计算j30%,共4题。 考试时间：第18 周周5(2014-01-03) 15:00-17:00 考试地点：A3?305、A3?302、A3?304、A3?303、A3?308、A3?310、A3-309 一、绪论 什么是电力电子技术？ 1）电力电子技术的定义 使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。29电力变换的类型 电力变换通常可分为四大类：交流变直器、直流变交器、直流变直器、交流变交器3）电力电子技术的分类、学科组成、重要特征。 电力电子技术分为电力电子器件制造技术和交流技术两个分支；电力电子学是由电力学、电子学和控制理论三个学科交又而形成的；电力电子技术中为避免功率损耗过大，电力电子器件总是工作在开关状态，这是电力电子技术的一个重要特征。 二、电力电子器件 课后习题：第2题、第3题、第4题（a）、第5题（a） 4）电力电子器件的概念。 是指可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。 5）电力电子系统的组成。 电力电子电路也被称为电力电子系统，由控制电路、驱动电路、检测电路和以电力电子器件为核心的主电路组成。 6）电力电子器件的分类。 （1）按照电力电子器件能够被控制电路信号所控制的程度，可分为半控型器
件、全控型器件和不控型器件。 （2）按照驱动电路加在电力电子器件控制端和公共端之间的信号性质，又可以将电力电子器件分为电流驱动型和电压驱动型器件。 （3）电力电子器件还可以按照器件内部电子和空穴两种载流子参与导电的情况分为单极型器件、双极型器件和复合型器件。 7）晶闸管的静态工作特性,参数计算。 静态工作特性： （1）半晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。 （2）当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才能导通。 （3）晶闸管一旦导通，门极就失去控制作用，不能门极触发电流是否存在，晶闸管都保持导通。 （4）若要使己导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下。 参数计算：（详细见PPT） 电压定额 电流定额 动态参数 8）四种全控型器件的优缺点比较。 对IGBT、GTR、GTO和电力MOSFET的优缺点的比较如下：
电工电子技术基础复习提纲 一、单项选择题（四选一） 1、一个理想独立电压源的基本特性是 : 答(A ) A .其两端电压与流过的电流无关 ;流过的电流可为任意值 ,由外电路即可确定 B .其两端电压与流过的电流有关 ;流过的电流不为任何值 ,由电压源即可确定 C. 其两端电压与流过的电流无关 ;电流必定由电压源正极流出 ,可为任意值 D. 其两端电压与流过的电流有关 ;电流未必由电压源正极流出 ,可为任意值 2、 电路如图所示 , 支路电流 I AB 与支路电压 U AB 分别应为 : 答 (C ) A. 05. A 与15.V B. 0A 与1V C. 0 A 与 1 V D. 1A 与0V 20 2 4V 1 A 1 40 30 1 1 1V 1 1A 50V 45V 1V a B 10 （第 2题） （第 3题） 3、图示电路中， a 点对地的电压 U a 应为 : 答 ( D ) A. -49 V B. -47 V C. -54V D. -51 V 4、图示二端电路中与理想电压源并联的电阻 R A. 对端口电压有影响 B. 对端口电流有影响 C. 对 U S 支路的电流有影响 D. 对端口电压与端口电流均有影响 答( C ) 5、图（ a ）电路中， U S 20V ，R 1 900 ， R 2 1100 ，稳压管的伏安特性曲线如图（b ），则其工作点应是： 答（ C ） A. u 10V ， i 0m A B. u 10V ， i 10m A C. u 10V ， i 5mA D. u 0V ， i 10mA i / mA U S R 1 10 5 a i u / V + R 2 u 5 U S R _ 10 b (a) ( b) （第 4 题） （第 5 题）
一、判断题 1．理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （错） 2．因为正弦量可以用相量来表示，所以说相量就是正弦量。 （错） 3．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用。（对） 4．电动机的额定功率是指电动机轴上输出的机械功率。 （对） 5．一个1/4W,100Ω的金属膜电阻，能够接在50V 电源上使用。 （错） 6．三相对称电路中，负载作星形联接时，P 3I I l 。 （错） 7．电阻、电流和电压都是电路中的基本物理量。 （错） 8. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （错） 9. 正弦量的三要素是指最大值、角频率和相位。 （错） 10．负载作星形联接时，必有线电流等于相电流。 （对） 11．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。 （错） 12．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。 （错） 13．中线不允许断开，因此不能安装保险丝和开关。 （对） 14．互感器既可用于交流电路又可用于直流电路。 （ 错 ） 15．变压器是依据电磁感应原理工作的。 （ 对 ） 16．电机、电器的铁心通常都是用软磁性材料制成。 （ 对 ） 17．自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。 （ 对 ） 18．电动机的转速与磁极对数有关，磁极对数越多转速越高。 （ 错 ） 19．三相异步电动机在满载和空载下起动时，起动电流是一样的。（ 错 ） 20．二极管若工作在反向击穿区，一定会被击穿。 （错） 21．晶体管可以把小电流放大成大电流。 （对） 22．在P 型半导体中，空穴是多数载流子，电子是少数载流子。 （对） 23．晶体管可以把小电压放大成大电压。 （ 错 ） 24．在N 型半导体中，空穴是多数载流子，电子是少数载流子。 （错） 25．二极管两端加上正向电压就一定会导通。 （错） 二、选择题 1．电位和电压相同之处是( C )。 A ．定义相同 B ．方向一致 C ．单位相同 D ．都与参考点有关 2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )
第二章： 1.晶闸管的动态参数有断态电压临界上升率du/dt和通态电流临界上升率等，若 du/dt过大，就会使晶闸管出现_ 误导通_，若di/dt过大，会导致晶闸管_损坏__。 2.目前常用的具有自关断能力的电力电子元件有电力晶体管、可关断晶闸管、 功率场效应晶体管、绝缘栅双极型晶体管几种。简述晶闸管的正向伏安特性 答: 晶闸管的伏安特性 正向特性当IG=0时，如果在器件两端施加正向电压，则晶闸管处于正向阻断状态，只有很小的正向漏电流流过。 如果正向电压超过临界极限即正向转折电压Ubo，则漏电流急剧增大，器件开通。 随着门极电流幅值的增大，正向转折电压降低，晶闸管本身的压降很小，在1V左右。 如果门极电流为零，并且阳极电流降至接近于零的某一数值IH以下，则晶闸管又回到正向阻断状态，IH称为维持电流。 3.使晶闸管导通的条件是什么 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 4.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管 （GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于半控型器件的是 SCR 。 5.晶闸管的擎住电流I L 答：晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流。 6.晶闸管通态平均电流I T(AV) 答：晶闸管在环境温度为40C和规定的冷却状态下，稳定结温不超过额定结温时所允许流过的最大工频正弦半波电流的平均值。标称其额定电流的参数。 7.晶闸管的控制角α（移相角） 答：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度,用a表示,也称触发角或控制角。
随堂练习
C．不变 D．0 答题： A. B. C. D. （已提交） 参考答案：B 问题解析： 5.(单选题) 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。A．1，B．0.5，C．0.45，D．0.9. 答题： A. B. C. D. （已提交） 参考答案：C 问题解析： 6.(单选题) 为了让晶闸管可控整流电感性负载电路正常工作，应在电路中接入（）。 A. 三极管， B. 续流二极管， C. 保险丝, D. 开关管。 答题： A. B. C. D. （已提交） 参考答案：B 问题解析： 7.(单选题) 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。 A．不变，B．增大，C．减小。 答题： A. B. C. D. （已提交） 参考答案：B 问题解析： 8.(单选题) 电容滤波的单相不可控整流电路中，空载时，输出电压平均值等于（），为输入电压有效值。
A、1.2， B、， C、0.9， D、。 答题： A. B. C. D. （已提交） 参考答案：B 问题解析： 9.(单选题) 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。 A．180°, B．60°, C．360°, D．120° 答题： A. B. C. D. （已提交） 参考答案：A 问题解析： 10.(单选题) 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )。A．90°B．120°，C．150°，D．180° 答题： A. B. C. D. （已提交） 参考答案：D 问题解析： 11.(单选题) 单相桥式全控整流电路输出直流电压的最大平均值等于整流前交流电压的( )倍。 A. 1， B. 0.5， C. 0.45， D. 0.9. 答题： A. B. C. D. （已提交） 参考答案：D 问题解析： 12.(单选题) 三相半波可控整流电路的自然换相点是( )。 A. 交流相电压的过零点； B. 本相相电压与相邻相电压正、负半周的交点处；
电工电子技术基础练习题（1） 1、固定偏置放大电路如图所示，已知U CC V =20，U BE .V =07，晶体管的电流放 大系数β=100，欲满足I C mA =2，U CE V =4的要求，试求电阻R B ，R C 的阻值。 T ++ R B R C u o u i +U CC C 1 C 2 +-+- 2、电 路 如 图 所 示， 已 知 晶 体 管 的β=60，r be k =1Ω，U BE =0.7 V ， 试 求:(1) 静 态 工 作 点 IB ，IC ，UCE 。 +3kΩ270kΩ + C 1 C 2 u i u o R B1R C +12V 3DG6 + － + － 3、电 路 如 图 所 示， 已 知 晶 体 管β=100，计 算 电 路 的 静 态 值 I B ， I C ，U CE 。 4、如图：若U CC =6V ，R C =2k Ω,R B =200 k Ω, β=50,用估算法计算其静态工作点。 5、晶体管放大电路如下图所示： 已知β ＝100，r b e =1k Ω，Vcc=24V ，Rc
＝3k Ω，R b ＝600k Ω，RL ＝1.5k Ω，试近似计算：放大电路的输入电阻R i ；输出电阻Ro ；电压放大倍数A u 。 6、放大电路如图所示，晶体管的电流放大系数β=50， U BE .V =06 ，R B1=110 k Ω，R B2=10 k Ω，RC=6k Ω，RE =400Ω，RL ＝6 k Ω，求：(1) 计算静态工作点；(2)画出微变等效电路； +R B1 R B2 R C R E R L u o u i + C 2 C 1+12V C B E + － +－ 7、电 路 如 图所示，已知β=50，r be k =1 Ω，要求：(1) 画出两个电 路 的 微 变 等 效 电 路 ；(2) 计算输入电阻，输出电 阻。 8、单相半波整流电路中，U1为变压器原边电压，U2为变压器副边电压，U O 为负载电阻R L 上的电压，若U1是400V ，U1和U2线圈扎数比是20：1，计算U O 9、单相桥式整流电路中，U1为变压器原边电压，U2为变压器副边电压，
一、填空题 1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。 2．电路的三种工作状态是通路、断路、短路。 3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。 4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。 5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。 6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。 7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。 8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。 9．在直流电路中，电感可以看作短路，电容可以看作断路。 9．我国工业交流电采用的标准频率是 50 Hz。 10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。 11．电阻元件是耗能元件，电容元件是储能元件。
12．已知一正弦电压u=311sin(628t-60o)V ，则其最大值为 311 V ，频率为 100 Hz ，初相位为 -60o 。 13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60o)V ，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0o ，电阻消耗的功率P= 4840 W 。 14．三角形联结的三相对称负载，若线电压为380 V ，则相电压为 380 V ；若相电流为10 A ，则线电流为 17.32 A 。 15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。 16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。 17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。 18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为 正序 。 19．在正弦交流电路中，电源的频率越高，电感元件的感抗越 大 。 20．已知正弦交流电压的有效值为200V ，频率为100Hz ，初相角为30o，则其瞬时值表达式u= 282.8sin （628t+30o） 。 21．正弦量的三要素是 最大值或有效值 、 频率 和 初相位 。 22．对称三相电源是指三个 幅值 相同、 频率 相同和 相位互差120o 的电动势电源。 23．电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流0 R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

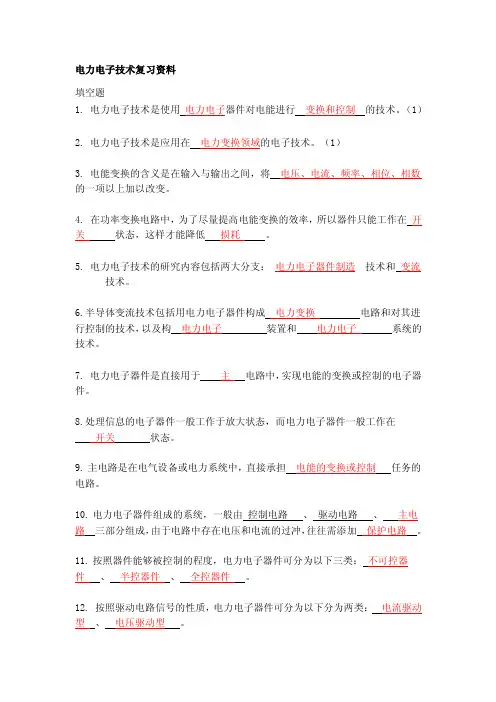

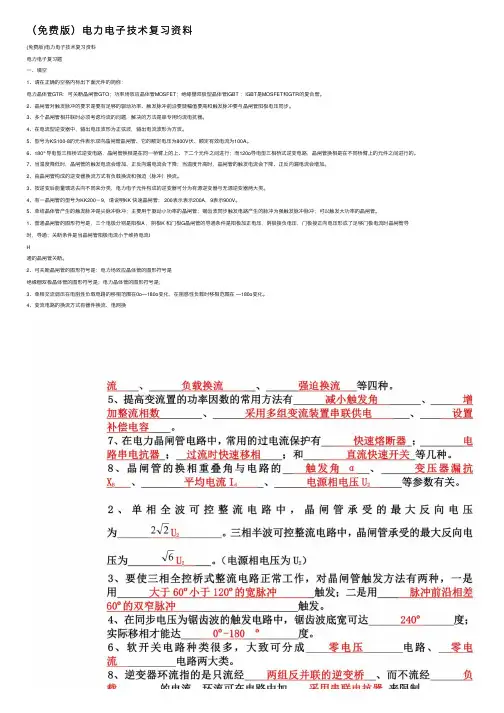

电力电子技术复习题1 第1章电力电子器件 J电力电子器件一般工作在开关状态。 乙在通常情况下，电力电子器件功率损耗主要为—通态损耗—，而当器件开关频率较高时，功率损耗主要为开关损耗。 3. 电力电子器件组成的系统，一般由—控制电路__、_驱动电路_、_主电路_三 部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。 4. 按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型 器件、双极型器件、复合型器件三类。 L电力二极管的工作特性可概括为承受正向电压导通，承受反相电压截止。 6.电力二极管的主要类型有—普通二极管_、_快恢复二极管_、_肖特基二极管_。乙肖特基二极管的开关损耗小于快恢复二极管的开关损耗。 匕晶闸管的基本工作特性可概括为正向电压门极有触发则导通、反向电压则 截止。 乞对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL大于IH 。 10. 晶闸管断态不重复电压UDSMt转折电压Ubo数值大小上应为，UDSM大于 _UbQ 11. 逆导晶闸管是将二极管与晶闸管反并联(如何连接)在同一管芯上的功率集成器件。 12(TO的_多元集成_结构是为了便于实现门极控制关断而设计的。 13. MOSFET勺漏极伏安特性中的三个区域与GTRft发射极接法时的输出特性中的 三个区域有对应关系，其中前者的截止区对应后者的_截止区一、前者的饱和区对应后者的_放大区_、前者的非饱和区对应后者的_饱和区_ 。 14. 电力MOSFE的通态电阻具有正温度系数。 15JGBT的开启电压UGE(th )随温度升高而_略有下降一,开关速度—小于— 电力MOSFET 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子 器件分为电压驱动型和电流驱动型两类。 IZIGBT的通态压降在1/2或1/3额定电流以下区段具有__负—温度系数，在1/2或 1/3额定电流以上区段具有__正—温度系数。 18.在如下器件：电力二极管（Power Diode ）、晶闸管（SCR、门极可关断晶闸管
关于完成随堂练习及网上作业的通知 同学们： 接华工通知，本学期的平时成绩由随堂练习和网上作业两部分组成，请大家按要求及时完成相关课程的练习，以免影响自己的综合成绩。 现将完成随堂练习及网上作业的操作步骤说明如下： 一、随堂练习 1、登录新平台后，即进入了个人的“网络课堂”首页，界面的右侧显示“我的学习计划”，是完成教学计划所要修读的课程列表，同学们可清晰地看到自己要修读的课程。 2、对于已预约考试的课程，同学们点击相应课程名称，如“经济学原理”，就进入了课程学习的界面（如下图）： （3）随堂练习（已有随堂练习的课程列表详见附件）——在查看完课程某章或节的学习资料后，点击该章或节的标题，再点击标签栏上的“随堂练习”栏目可进行在线练习，该练习只提供一次机会，在选择答案时请谨慎考虑后选定。完成章节的随堂练习后点击“提交”按钮，系统将会自动记录答题的情况，如答题正确，界面右上角的平时成绩中的“随堂练习”进度条中将有相应的显示，如将鼠标放置进度条上，可以查看自己的随堂练习得分。该成绩以百分制计，并以一定比例计入综合成绩。
二、网上作业 原则上本学期每门课程会发布两次网上作业，每次作业有一定的时间限制。 近期各门课程的老师已相继发布了“网上作业”（还未发布作业的课程，华工老师正在联系，近段时间也发布），请各位同学及时上平台查看完成，以免错过提交截止时间。 网上作业查看方式： 进入主页，点击某门课程（如“大学英语B（一）”），进入课程后，点击栏目条中的“作业”——“课程作业”可查看作业是否发布，若已发布，点击“作业状态”下的“现在做”可以开始答题。 附件： 1. 已有随堂练习的课程列表 2. 尚未有随堂练习的课程列表
《电工电子技术》课程复习资料 一、填空题： 1.正弦交流电的相量表示具体有有效值相量和最大值相量两种形式。 2.一阶电路暂态过程三要素法的表达式。 3.变压器有三大作用，分别是变压_、_变流_和_变换阻抗_。 结具有单向导电性，可描述为正偏导通、反偏截止。 5.以比较的风格分类，电压比较器有单限比较、滞回比较和窗口比较。 6.基本的逻辑关系是逻辑与、逻辑或和逻辑非。 7.“触发”是指给触发器或时序逻辑电路施加时钟（脉冲）信号。 8.电路的主要作用是传输、分配和控制电能和传送、处理电信号。 9.负载功率因数过低的后果是增大输电线路损耗和使供电设备不被充分利用。 10.三相同步发电机的基本构成是定子和转子。 11.电容和电感储能的数学表达式是和。 12.低压供电系统的接线方式主要有树干式和放射式。 13.实际变压器存在两种损耗，分别是铜耗和铁耗。 14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为600r/min。 15.变压器的主要构成部件是绕组和铁芯。 16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为750 r/min。 17.晶体三极管的两个PN结分别是发射结和集电结。 18.要使晶体三极管处于截止状态，其偏置方法是使发射结反偏集电结反偏。 19.反相比例运算关系是.，同相比例运算关系是。 20.多发射极管的作用是实现与运算、提高（逻辑）转换速度。 21.翻转是指触发器在时钟脉冲到达后形成与初态相反的次态。 22.我国规定的电力网特高压额定值有330kV、500kV和1000kV 。 23.理想变压器的变压公式是。 24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为1000r/min。 25.晶体三极管有三种工作状态，分别为放大、截止和饱和。 26.放大电路的耦合方式有阻容耦合、变压器耦合和直接耦合。 27.负反馈对放大电路性能的影响有稳定电压放大倍数、拓展频宽、改善非线性失真和改变输入输出阻抗。 28.与时序电路相比，组合电路的特点是输出只与当前输入有关，而与初态无关。 29.理想变压器的变流公式是。 30.已知三相异步电动机的工频为50HZ，二对磁极，则同步转速为1500r/min
一、填空题（11 小题，每空0.5分，共 22 分） 1、电力电子学是 由、和交叉而形成的边缘学科。 2、按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类； 1) 的电力电子器件被称为半控型器件，这类器件主要是指 及其大部分派生器件。 2) 的电力电子器件被称为全控型器件，这类器件品种很多，目前常用的有和。 3) 的电力电子器件被称为不可控器件，如。 3、根据下面列出的电力电子器件参数的定义，在空格处填写该参数的名称。 4、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，在中小功率领域应用最为广泛的是___________。 5、电力电子器件的驱动电路一般应具有电路与之间的电气隔离环节，一般采用光隔离，例如；或磁隔离，例如 。 6、缓冲电路又称为吸收电路，缓冲电路可分为关断缓冲电路和开通缓冲电路。其中缓冲电路又称为du／dt 抑制电路，用于吸收器件的过电压。缓冲电路又称为di／dt抑制电路，用于抑制器件时的电流过冲和di／dt，减小器件的损耗。
7、单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路和三相桥式全控整流电路，当负载分别为电阻负载和电感负载时，晶闸管的控制角移相范围分别是多少（用角度表示，如0°～180°）？ 8、在单相全控桥式电阻-反电动势负载电路中，当控制角α大于停止导电角δ时，晶闸管的导通角θ=_____________。当控制角α小于停止导电角δ时，且采用宽脉冲触发，则晶闸管的导通角θ=_____________。 9、由于器件关断过程比开通过程复杂得多，因此研究换流方式主要是研究器件的关断方法。换流方式可分以下四种：，， ，。 10、正弦脉宽调制（SPWM）技术运用于电压型逆变电路中，改变_可改变逆变器输出电压幅值；改变 _ _可改变逆变器输出电压频率；改变 _ _可改变开关管的工作频率。 11、在SPWM控制电路中，根据载波和信号波是否同步及载波比的变化情况，PWM调制可分为与_______ _两种类型，采用_______ _调制可以综合二者的优点。 二、选择题（5 小题，每空0.5分，共3分） 1、晶闸管稳定导通的条件（） A、晶闸管阳极电流大于晶闸管的擎住电流 B、晶闸管阳极电流小于晶闸管的擎住电流 C、晶闸管阳极电流大于晶闸管的维持电流 D、晶闸管阳极电流小于晶闸管的维持电流 2、某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是（） A 500V B 600V C 700V D1200V 3、（）存在二次击穿问题。 A. SCR B. GTO C. GTR D. P.MOSFET E. IGBT 4、下图所示的是（）的理想驱动信号波形。 A. SCR B. GTO C. GTR D. P.MOSFET E. IGBT
电工电子技术基础试题库 Prepared on 24 November 2020
一、判断题 1．理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （错） 2．因为正弦量可以用相量来表示，所以说相量就是正弦量。 （错） 3．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用。（对） 4．电动机的额定功率是指电动机轴上输出的机械功率。 （对） 5．一个1/4W,100Ω的金属膜电阻，能够接在50V 电源上使用。 （错） 6．三相对称电路中，负载作星形联接时，P 3I I l 。 （错） 7．电阻、电流和电压都是电路中的基本物理量。 （错） 8. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （错） 9. 正弦量的三要素是指最大值、角频率和相位。 （错） 10．负载作星形联接时，必有线电流等于相电流。 （对） 11．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。 （错） 12．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。 （错） 13．中线不允许断开，因此不能安装保险丝和开关。 （对） 14．互感器既可用于交流电路又可用于直流电路。 （ 错 ） 15．变压器是依据电磁感应原理工作的。 （ 对 ） 16．电机、电器的铁心通常都是用软磁性材料制成。 （ 对 ） 17．自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。 （ 对 ） 18．电动机的转速与磁极对数有关，磁极对数越多转速越高。 （ 错 ） 19．三相异步电动机在满载和空载下起动时，起动电流是一样的。（ 错 ） 20．二极管若工作在反向击穿区，一定会被击穿。 （错） 21．晶体管可以把小电流放大成大电流。 （对） 22．在P 型半导体中，空穴是多数载流子，电子是少数载流子。 （对）
电工电子技术基础教材 （第一版） 主编：马润渊张奋
目录 第一章安全用电 (1) 第二章直流电路基础 (2) 第三章正弦交流电路 (21) 第四章三相电路 (27) 第五章变压器 (39) 第六章电动机 (54) 第七章常用半导体 (59) 第八章基本放大电路 (65) 第九章集成运算放大器 (72) 第十章直流稳压电源 (75) 第十一章数制与编码 (78) 第十二章逻辑代数基础 (81) 第十三章门电路和组合逻辑电路 (84)
第一章安全用电 学习要点： 了解电流对人体的危害 掌握安全用电的基本知识 掌握触点急救的方法 1.1 触电方式 安全电压：36V和12V两种。一般情况下可采用36V的安全电压，在非常潮湿的场所或 容易大面积触电的场所，如坑道内、锅炉内作业，应采用12V的安全电压。 1.1.1直接触电及其防护 直接触电又可分为单相触电和两相触电。两相触电非常危险，单相触电在电源中性点接地的情况下也是很危险的。其防护方法主要是对带电导体加绝缘、变电所的带电设备加隔离栅栏或防护罩等设施。 1.1.2间接触电及其防护 间接触电主要有跨步电压触电和接触电压触电。虽然危险程度不如直接触电的情况，但也应尽量避免。防护的方法是将设备正常时不带电的外露可导电部分接地，并装设接地保护 等。 1.2 接地与接零 电气设备的保护接地和保护接零是为了防止人体接触绝缘损坏的电气设备所引起的触电事故而采取的有效措施。 1.2.1保护接地 电气设备的金属外壳或构架与土壤之间作良好的电气连接称为接地。可分为工作接地和保护接地两种。 工作接地是为了保证电器设备在正常及事故情况下可靠工作而进行的接地，如三相四线制电源中性点的接地。 保护接地是为了防止电器设备正常运行时，不带电的金属外壳或框架因漏电使人体接触时发生触电事故而进行的接地。适用于中性点不接地的低压电网。 1.2.2保护接零 在中性点接地的电网中，由于单相对地电流较大，保护接地就不能完全避免人体触电的危险，而要采用保护接零。将电气设备的金属外壳或构架与电网的零线相连接的保护方式叫保护接零。
电力电子技术总复习-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

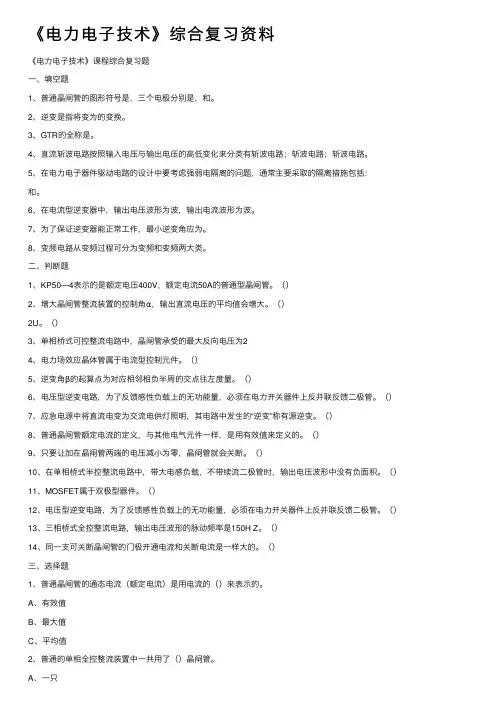

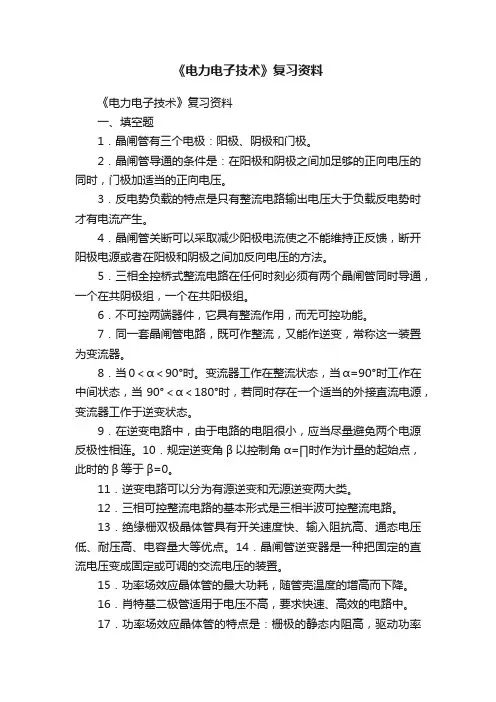

《电力电子技术》综合复习资料 一、填空题 1、开关型DC/DC变换电路的3个基本元件是、和。 2、逆变角β与控制角α之间的关系为。 3、GTO的全称是。 4、直流斩波电路按照输入电压与输出电压的高低变化来分类有斩波电路；斩波电路； ----斩波电路。 5、变频电路从变频过程可分为变频和变频两大类。 6、晶闸管的工作状态有正向状态，正向状态和反向状态。 7、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。 8、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为角。 9、GTR的全称是。 10、在电流型逆变器中，输出电压波形为波，输出电流波形为波。 11、GTO的关断是靠门极加出现门极来实现的。 12、普通晶闸管的图形符号是，三个电极分别是，和。 13、整流指的是把能量转变成能量。 14脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。 15、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。 16、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括：和。 二、判断题 1、KP2—5表示的是额定电压200V，额定电流500A的普通型晶闸管。 2、给晶闸管加上正向阳极电压它就会导通。 3、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。 4、逆变电路分为有源逆变电路和无源逆变电路两种。 5、只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。 6、普通晶闸管内部有两个PN结。 7、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。 8、应急电源中将直流电变为交流电供灯照明，其电路中发生的“逆变”称有源逆变。
附件一： 章节知识点对应练习题 题序 第一章电力二极管和晶闸管第一节电力电子器 件概述 1电力电子器件的特征 2电力电子器件的分类 本章的所有 习题 第二节不可控器件 ——电力二极管 1 PN结与电力二极管的工 作原理 2 电力二极管的基本特性 3 电力二极管的主要参数 4 电力二极管的主要类型 第三节半控型器 件——晶闸管 1 晶闸管的结构与工作原 理 2 晶闸管的基本特性 3 晶闸管的主要参数 4 晶闸管的派生器件 第二章单相可控整流电路第一节单相半波可 控整流电路 基本电路形式、波形分析本章的所有 习题 第二节单相桥式全 控整流电路 基本电路形式、波形分析 第三节单相全波可 控整流电路 基本电路形式、波形分析 第四节单相桥式半 控整流电路 基本电路形式、波形分 析、移相范围 第三章三相可控整流电路第一节三相半波可 控整流电路 三相半波可控整流电路的 基本形式和工作原理 本章的所有 习题 第二节三相桥式全 控整流电路 三相半波可控整流电路的 基本形式和工作原理 第三节变压器漏感 对整流电路的影响 了解变压器漏感的存在原 因及影响 第四节晶闸管的相 控触发电路 了解触发电路的工作原理 定相 第四章有源逆变电路第一节有源逆变的 概念 掌握有源逆变的基本概念本章的所有 习题 第二节三相有源逆 变电路 掌握三相有源逆变电路的 工作原理和电路基本形式 第三节逆变失败与 逆变角的限制 了解逆变失败的原因与逆 变角的限制 第四节晶闸管直流 电动机系统 了解整流状态和有源逆变 状态时的工作情况 第5章整流电路的第一节电容滤波的掌握电容滤波的单相和三本章的所有
谐波和功率因数问题不可控整流电路相不可控整流电路的工作 原理 习题 第二节整流电路的谐波和功率因数了解谐波和功率因数的关系 第四节多重化整流电路了解多重化整流电路的作用和工作原理 第6章交流电力控制电路第一节单相交流调 压电路 掌握单相交流调压电路的 工作原理、波形分析 本章的所有 习题 第二节三相交流调 压电路 了解三相交流调压电路的 工作原理 第三节斩波式交流 调压电路 掌握斩波式交流调压电路 的工作原理 第四节交流调功电 路 了解交流调功电路的工作 原理和作用 第7章全控型电力电子器件及驱动与保护第一至五节全控 型电力电子器件 了解全控型电力电子器件 的工作原理和基本特性 本章的所有 习题 第六节电力电子器 件的驱动 掌握驱动电路的作用、晶闸 管的触发驱动电路、全控型 器件的驱动电路 第七节电力电子器 件的保护 了解过电压、过电流产生的 原因及过压、过电流保护的 形式，缓冲电路的基本结构 第8章无源逆变电路及PWM控制技术第一节换流方式掌握逆变电路的基本工作 原理和换流方式 本章的所有 习题 第二节电压型逆变 电路 掌握单相半桥、全桥逆变电 路的工作原理、波形分析 第三节电流型逆变 电路 掌握单相电流型逆变电路 的工作原理、波形分析 第四节PWM控制 的基本原理 掌握PWM控制的基本原理 第五节PWM逆变电 路及其控制方法 了解单相半桥、全桥逆变电 路的PWM控制方式 第9章直流变换电路第一节基本斩波电 路 降压式、升压式、降压—升 压斩波电路和Cuk斩波电 路的基本电路形式、工作原 理、输入输出电压的关系 本章的所有 习题 第三节单端间接式 直流变换电路 掌握单端正激式、反激式直 流变换电路的基本电路形 式和工作原理 第四节双端间接式 直流变换电路 了解半桥、全桥直流变换电 路基本电路形式和工作原 理
（第 4 题） （第 5 题） 电工电子技术基础复习提纲 : 答（A ） ；流过的电流可为任意值，由外电路即可确定 ；流过的电流不为任何值，由电压源即可确定 ；电流必定由电压源正极流出 ，可为任意值 ；电流未必由电压源正极流出 ，可为任意值 A. -49 V 4、图示二端电路中与理想电压源并联的电阻 A. 对端口电压有影响 B. 对端口电流有影响 5、图（a ）电路中， U s 20V ，R i 900 ），则其工作点应是： A. u 10 V ， i 0 mA B C. u 10 V ， i 5 mA D 答（C ） R 2 1100 ，稳压管的伏安特性曲线如图（ b 答（C ） u 10 V ， i 10 mA u 0 V ， i 10 mA C.对U S 支路的电流有影响 D.对端口电压与端口电流均有影响 一、单项选择题（四选一） 1、一个理想独立电压源的基本特性是 A ?其两端电压与流过的电流无关 B ?其两端电压与流过的电流有关 C. 其两端电压与流过的电流无关 D. 其两端电压与流过的电流有关 2、 电路如图所示,支路电流I AB 与支路电压U AB 分别应为：答（C ） C. -54V B. -47 V D. -51 V
6、电路如图所示，若电压源的电压U s 0,则电路的功率情况为： 答（ C ） A. 仅电阻吸收功率,电压源供出功率 B. 仅电阻吸收功率，电流源供出功率 C. 电阻与电流源均吸收功率 D. 电阻与电压源均吸收功率 电压u 及其导数詈之值分别为 A. 100k B. 1M C. 10 M 11、图示电路为一个用理想二极管 D 1、D 2和电阻器R 组成 的电路，求图中标注出的电压 U 数值和流过电阻 R 的电 12、用NPN 型管构成的共发射极基本放大电路，输出波形上负周出现平顶，则失真类型和 消除方法是： （ C ） 电压源供出功率 电流源供出功率 7、 ①U s □ 1 ——1A G 一 9S ------ 1_F 1S □ 16S 9S 16S （第 6 题） 图示电路的等效电导 1 A. S B. C. 27 S （第 7 题） 答 （ 1 图示电路中，负载电阻 R L 获得最大功率的条件是 9、 B. R C. R ―1__1 -------- R [ U 图示电路中，开关在 t 0时闭合，已知闭合前电容电压 D. U C *丄 2F ----------- 4 1 -H 4 i 、1 \ 4 （ U C 2 V ，则在 t 0时, A. 2 V ，0 B. 2 V ，-4 ^S C. 0,寸 ％ D. 0， 10、今有10卩F 的电容元件，充电到 100 V 后从电路中断开，经 10 s 后电压下降 到36.8 V ，则该电容元件的绝缘电阻为 答（B ） 流1的数值： （D ） A 、 U = + 5V I = 0.5mA B 、 U = + 2V I = 0.7mA C 、 U = + 7V I = 1.2mA D 、 U = + 5V I = 1mA 5 V R L 2 （第 8 题） u （第 9 题） D. 20 M
华中师范大学成人专科 学年第二学期 《电工电子技术基础》试卷（A 卷） 考试时间：90分钟 闭卷 任课老师： 班级： 学号： 姓名： 成绩： 一、填空：(每空2分，共40分) 1、基尔霍夫电流定律：I= A 。； 2、欧姆定律：买了一个日光灯,功率P=40W ，电压220V ，I= A . 因为它的功率因数只有0.5，应该在它的两端并联 可以其提高功率因数。 3、电路如图，其戴维南等效电路的参数： U AB = V ；R AB = Ω； 4、单相交流电路： 已知：0220260)u t V =+；则有效值U= V ；频率是 HZ 。 5、对称三相四线制电路中，相电压是220V ，线电压为： V ； 6、三相交流异步电动机的转差率S= 。 7、三相交流异步电动机定子旋转磁场的转速是： 8、三极管的放大条件是： 9、判断R F 的反馈类型： 。 10、组合电路如图，输出F= 。 装 订 线
11、三端集成稳压器W7809能够输出 V电压。 12、三相四线制电路中，则中线的作用为。 13、能实现F=0 的逻辑门 是。 14、可以实现Q Q n= +1的电路 是：。 15、安全电压是： V。 16、热继电器的热元件应该连接到。 17、变压器铁心有：两种损耗。 二、简答题：（每题4分，共20分） 1、交流电路的有功功率、无功功率及视在功率的表达式？其中cos?被称为什么？ 答： 2、三相异步电动机的调速方法有哪些？ 答： 3、画出接触器的线圈符号及触头的符号。 答： 4、单相桥式整流电路，已知变压器副边电压U 2 =20V，则输出平均电压 U O =？若一个二极管开路，则输出平均电压U O =？

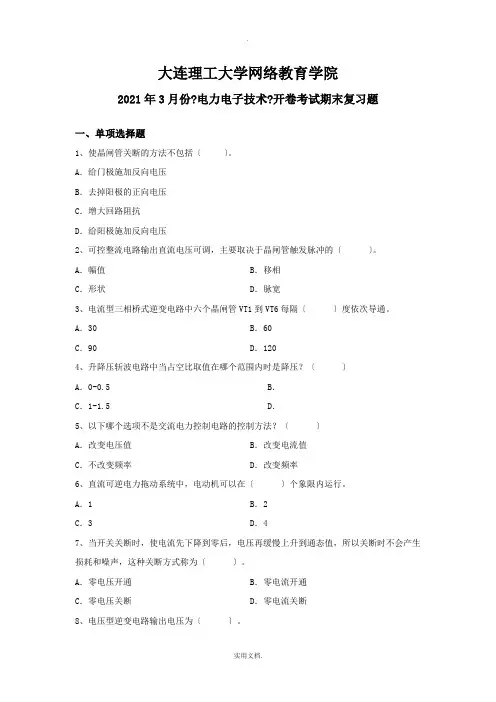

电力电子技术复习2011 一、选择题（每小题10分,共20分） 1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。 A、180°， B、60°， c、360°， D、120° 2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。 A，0度， B，60度， C，30度， D，120度， 3、晶闸管触发电路中，若改变 B 的大小，则输出脉冲产生相位移动，达到移相控制的目的。 A、同步电压， B、控制电压， C、脉冲变压器变比。 4、可实现有源逆变的电路为A。 A、三相半波可控整流电路， B、三相半控桥整流桥电路， C、单相全控桥接续流二极管电路， D、单相半控桥整流电路。 5、在一般可逆电路中，最小逆变角βmin选在下面那一种围合理A。 A、30o-35o， B、10o-15o， C、0o-10o， D、0o。 6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD。 A、三相半波可控整流电路。 B、三相半控整流桥电 路。 C、单相全控桥接续流二极管电路。 D、单相半控桥整流电路。 7、在有源逆变电路中，逆变角的移相围应选B为最好。 A、=90o∽180o， B、=35o∽90o， C、 =0o∽90o， 8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于C。
A、U相换相时刻电压u U ， B、V相换相时刻电 压u V ， C、等于u U +u V 的一半即： 9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉 冲间距相隔角度符合要求。请选择B。 10、晶闸管触发电路中，若使控制电压U C =0，改变C的大小，可使 直流电动机负载电压U d =0，使触发角α=90o。达到调定移相控制围，实现整流、逆变的控制要求。 B、同步电压， B、控制电压， C、偏移 调正电压。 11、下面哪种功能不属于变流的功能（C） A、有源逆变 B、交流调压 C、变压器降压 D、直流斩波 12、三相半波可控整流电路的自然换相点是( B ) A、交流相电压的过零点； B、本相相电压与相邻相电压正、负半周的交点处； C、比三相不控整流电路的自然换相点超前30°； D、比三相不控整流电路的自然换相点滞后60°。 13、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V， 则该晶闸管的额定电压应为（B） A、700V B、750V C、800V D、850V 14、单相半波可控整流电阻性负载电路中，控制角α的最大移相围是( D )
1.(单选题) 普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。 A．有效值, B．最大值, C．平均值, D．瞬时值 参考答案： C 问题解析： 2.(单选题) 晶闸管内部有（）PN结。 A．一个，B．二个，C．三个，D．四个 参考答案： C 问题解析： 3.(单选题) 以下器件中开关速度较快的器件是（）。 A、GTO, B、IGBT, C、MOSFET, D、GTR 参考答案： C 问题解析： 4.(单选题) 晶闸管在电路中的门极正向偏压（）愈好 A．愈大 B．愈小 C．不变 D．0 参考答案： B 问题解析： 5.(单选题) 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。 A．1，B．0.5，C．0.45，D．0.9. 参考答案： C 问题解析： 6.(单选题) 为了让晶闸管可控整流电感性负载电路正常工作，应在电路中接入（）。 A. 三极管， B. 续流二极管， C. 保险丝, D. 开关管。 参考答案： B 问题解析： 7.(单选题) 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。 A．不变，B．增大，C．减小。 参考答案： B 问题解析： 8.(单选题) 电容滤波的单相不可控整流电路中，空载时，输出电压平均值等于（），为输入电压有效值。 A、1.2， B、， C、0.9， D、。 参考答案： B 问题解析： 9.(单选题) 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。 A．180°, B．60°, C．360°, D．120° 参考答案： A 问题解析： 10.(单选题) 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )。 A．90°B．120°，C．150°，D．180° 参考答案： D
