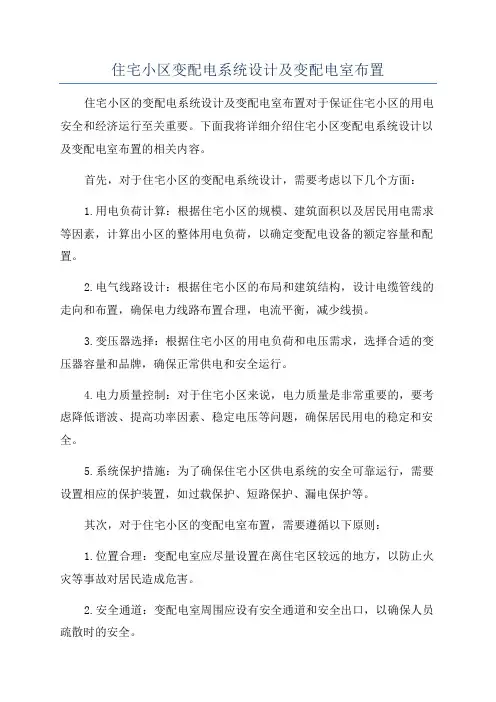

住宅小区变配电系统设计及变配电室布置
一、设计规，规程
二、术语和定义
三、高压配电系统
四、低压配电系统：
五、各地常见高低压配电系统设计规定总结
六、高低压配电室位置选择
七、高低压配电室机房及设备布置
八、柴油发电机房布置
一、设计规，规程：
《供配电系统设计规》GB 50052-2009
《20KV及以下变电所设计规》GB 50053-2014
《低压配电设计规》GB 50054-2011
《民用建筑设计通则》GB 50352-2005
《民用建筑电气设计规》JGJ 16-2008
中国南方电网城市配电网技术导则
中国南方电网 10KV及以下业扩受电工程技术导则
供电局城市中低压配电网规划设计及用户供电技术导则
供电局业扩工作管理规定
二、术语和定义：
1、变电所：所20KV及以下交流电源经电力变压器变压后对用电设备供电。
2、配电所：所只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。
3、开闭所：用于接受并分配电力的供配电设施，高压电网中也称为开关站。中压配电网中的开闭所一般用于10（20）KV电力的接受和分配。开关站（开闭所）位于地下的中压开关柜选用全绝缘、全密封、免维护、充气式负荷开关柜，进线不设保护，<1600kVA出线采用熔断器，一般不选用断路器。进线和环出单元使用单体式负荷开关柜，出线采用3-4气箱共箱式或单体式负荷开关柜；开闭所一般由供电部分负责设计、使用。
4、公用配变电所（公变）：由供电部门直接管理的配（变）电所，所供负荷一般为住宅居民生活用电、电梯、消防等，简称公变。在一般高压、变压器是属需移交供电局资产，低压配电室不用移交。
5、专用配变电所（专变）：指为新建住宅区公共用户服务【地下室照明,值班照明、警卫照明、保安系统照明、绿化景观照明、路灯照明、机房电源、人防配电、电锅炉、锅炉房用电、立体车库用电、商业、车库用电、物业用房、幼儿园、派出所、医疗站、商业水泵、生活与商业混用水泵、供热交换站（二次加压泵）、垃圾回收站、中央空调、污水源热泵、水源热泵】，由产权委托人自行负责管理的配（变）电所，简称专变。一般用户自己管理。
6、城市配电网：220KV及以上电压电网为高压配电网，110KV及以下电压电网为城市配电网，其中35、66、110KV电压电网为高压配电网，6、10、20KV电压电网为中压配电网，0.38KV电压电网为低压配电网。
7、供电方案：指供电企业根据客户的用电需求，制定并与客户协商确定的电力供应具体实施方案。供电方案包括：供电电压等级、供电容量、供电电源位置、供电电源数、供电回路数，路径、出线方式、供电线路敷设、继电保护、初步的计量和计费方案等容。
三、高压配电系统：
1、供电方案：
根据工程性质、规模、用电负荷等级等确定供电电压等级、供电容量、供电回路数等。最终以供电局审核批准的供电方案为准。住宅小区的供电电源一般由市政10KV （20KV）电源，外加柴油发电机组作为备用电源的供电方案。
2、高压开关柜：
1）中国南方电网电网公司也扩工程典型设计（试行）规定：单台变压器容量在630KVA及以下时，高压柜可采用高压环网柜供电，变压器采用负荷开关加高压熔断器保护。
2）单台变压器容量在800KVA及以上时，高压柜应采用高压中置柜供电，变压器采用高压断路器保护,高压进线柜采用1250A/31.5KA高压断路器保护，变压器出线柜采用630A/25KA高压断路器保护。（示例）
3、变压器容量及台数的确定：
1) 中国南方电网城市配电网技术导则规定：单台干式变压器容量不应大于800KVA；
中国南方电网10KV及以下业扩受电工程技术导则规定：单台干式变压器的容量选择最大不应超过1250KVA。
供电局业扩工作管理规定规定：单台干式变压器容量不宜大于1000KVA；
2)对季节性负荷或昼夜负荷变化较大客户宜采用经济运行方式，可选择两台或多台变压器供电,变压器的台数尽量采用双数，两台变压器的低压母线段两两联络，提高供电可靠性，在用电负荷较低季节，可停一台变压器运行。
4、计量方式：
1)专用变配电室计量采用高供高计方式。（示例）
2)公用变配电室计量采用高供低计方式。（示例）
5、用户专用变电站：
用户变压器总容量在40MVA（40000KVA）及以上时，应建设用户专用变电站，并采用110KV或更高电压等级供电。
6、高压开闭所：
每个工程应在首层（地下一层）进出线方便的地方预留一个30平方米左右的高压
开闭所，作为高压供电分界点。
四、低压配电系统：
1、变压器所带负荷：
1)原则上，一台变压器只供同一用电类别的用电。住户一户一表，低压计量收费住户公共负荷（地下室、楼梯间、电梯等），允许和住户用电共用变压器，低压设公共负荷总表计量（示例）
2）南方电网（除）一般要求住户公共负荷和住户用电分设变压器，可以和商业等公用变压器，属专变性质，也需设公共负荷总表计量。（示例）
3）供电局规定：非住宅用电客户的用电报装容量超过100KW时（如商铺），原则上应由专用变压器供电（如有特殊条件限制，可适当调整此界限），商业、会所、幼儿园、社康医院等不能和住户公共负荷（地下室、楼梯间、电梯等）共用公共负荷母线段。（示例）
4）中国南方电网10KV及以下业扩受电工程技术导则规定：对于地下室照明、抽水、电梯、消防、公共景观及照明等共用设施设备由小区公用变供电，如上诉设备总容量超过160KW及以上时宜设置小区专用变供电，计量设置在独立配电室。（示例）
2、负荷计算：
1）方案阶段，采用单位指标法：
住宅：30~40VA/平方米
公寓：50~60VA/平方米
车库：10~15VA/平方米
会所：60~70VA/平方米
商业：100~120VA/平方米
幼儿园：50~60VA/平方米
2）扩初和施工图阶段,采用需要系数法：
3、需要系数：
1）市供电局对住户负荷需要系数没有特别的规定，可以按照国标图集《建筑电气常用数据》04DX101-1之P3-16“住宅用电负荷需要系数选择表”选取。如：按三相配电计算时所连接的户数在375~600户时，需要系数取0.33。
2）除以外，外地供电局对住户用电负荷需要系数，一般都有具体规定，例如，供电局规定：住宅在401户以上时，需要系数取0.45, 有些地方供电局不允许打需要系数，中国南方电网10KV及以下业扩受电工程技术导则规定：户数越多，需要系数选择相应递减，但最少不得小于0.5。
3）设计初期，一定要让甲方提供当地供电局对住户用电容量和需要系数的具体要求。这非常重要，直接牵涉到变压器台数和容量的设置，继而影响到变配电室布置，若要修改，工作量很大。
4、住宅小区变压器装机容量统计：
5、无功功率补偿容量：
变压器配置的电容器容量应根据负荷性质确定，补偿到高压侧的功率因数不低于
0.9，宜按变压器容量的20%~40%确定，一般取30%。
五、各地常见高低压配电系统设计规定：
1、外地项目一定要注意，在设计之前，以上资料要甲方咨询当地供电部分确定，作为我们的设计输入。当甲方不提供时，也要把我们的做法以书面的
形式告诉甲方，征的甲方的同意，以规避设计修改的风险。2、参考当地”XX市新建住宅供配电设施建设技术导则”。3、每个地方的规定做法，也是在不断修改。
页脚
六、高低压配电室位置选择：
1、变电所位置的选择：
1）、接近负荷中心；
2）、进出线方便；
3）、接近电源侧；
4）、设备运输方便；
5）、不应设在有剧烈振动或高温的场所；
6）、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；
7）、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；
8）、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规》的规定；
9）、不应设在地势低洼和可能积水的场所。
2、变配变电所位于高层建筑(或其他地下建筑)的地下室时，不宜设在最底层。当地下仅有一层时，应采取适当抬高该所地面等防水措施。并应避免洪水或积水从其他渠道淹渍配变电所的可能性。
3、当工程有制冷机房时，变配电室宜靠近用电负荷较大的制冷机房布置，有条件时，可单独为制冷机房设置专用变配电室。
4、变配电室应有通向疏散楼梯的通道。（示例）
5、当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。有些供电局规定，配变电所的正上方不能是住宅。
6、低压配电干线供电半径不宜大于200M.
七、高低压配电室机房及设备布置：
1、设置于变电所的非封闭式干式变压器，应装设高度不低于1.7m的固定遮栏，遮栏网孔不应大于40mm×40mm。变压器的外廓与遮栏的净距不宜小于0.6m，变压器之间的净距不应小于1.0m。
2、配电装置的长度大于6m时，其柜（屏）后通道应设两个出口，低压配电装置
