（2011届）
专科毕业设计（论文）题目名称：低压变配电系统设计
学院（部）：电气与信息工程学院专业：电气自动化
学生姓名：
班级：电气0631
学号：06053128
指导教师姓名：
最终评定成绩：
摘要
工厂供电设计的任务是从电力系统取得电源，经过合理的传输、变换、分配到工厂车间中每一个用电设备上，随着工业电气自动化技术的发展，工厂用电量快速增长，对电能质量、供电可靠性以及技术经济指标等的要求也日益提高，供电设计是否完善，不仅影响工厂的基本建设投资、运行费用和有色金属消耗量，而且也反映到工厂的可靠性和工厂的安全生产上，它与企业的经济效益、设备和人身安全等是密切相关的。
工厂供电设计必须遵循国家的各项方针政策，设计方案必须符合国家标准中的有关规定，同时必须满足以下几项基本要求：
1、安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠应满足能用户对供电可靠性的要求。
3、优质应满足电能用户对电压和频率等质量的要求。
4、经济供电系统的投资要少，运行费用低，并尽可能工节约电能和减少有色金属消耗量。
此外，在供电工作中，应合理地处理局和全局、当前和长远等关系，既要照顾局部和当前和利益，又要有全局观点，能顾全大局，适应发展。
目录
1、车间的负荷计算及无功补偿―――――――――――――――――――
2、确定车间变电所的所址和型式――――――――――――――――――
3、确定车间变电所主变压器型式，容量和台数及主结线方案（要求从两个比较合理的方案中优选）――――――――――――――――――――
4、短路计算，并选择一次设备（尽量列表）―――――――――――――
5、选择车间变电所高低进出线截面（包括母线）―――――――――――
6、选择电源进线的二次回路及整定继电保护―――――――――――――
7、车间变电所的防雷保护及接地装置的设计―――――――――――――
8、确定车间低压配电系统布线方案―――――――――――――――――
9、选择低压配电系统的导线及控制保护设备―――――――――――――
10、设计说明书――――――――――――――――――――――――――
11、车间变电所主结线电路图――――――――――――――――――――
12、车间变电所平、剖面图―――――――――――――――――――――
1
第一章车间的负荷计算及无功补偿
1.1机二车间设备明细统计表
设备代号设备名称台数单台容量（KW）功率因数Cosφ效率η
1 220V插座 1 1 0.8 0.8
2 220V插座 1 0.6 0.75 0.75
3 220V插座 1 0.6 0.75 0.75
4 车床 1 1.7 0.8 0.8
5 车床 1 3.6
6 0.8 0.8
6 车床 1 1.74 0.8 0.8
7 车床 1 5.225 0.8 0.8
8 铣床 1 3.125 0.8 0.8
9 铣床 1 2.925 0.8 0.8
10 铣床 1 1.625 0.8 0.8
11 铣床 1 1.7 0.8 0.8
12 车床 1 3.66 0.8 0.8
13 车床 1 2.2 0.8 0.8
14 车床 1 5.225 0.8 0.8
15 铣床 1 3.125 0.8 0.8
16 铣床 1 2.325 0.8 0.8
17 铣床 1 9.13 0.85 0.85
18 插齿机1 4.625 0.85 0.85
19 车床 1 4.625 0.85 0.85
20 车床 1 4.625 0.85 0.85
21 车床 1 4.625 0.85 0.85
22 车床 1 4.625 0.85 0.85
23 车床 1 4.625 0.85 0.85
24 车床 1 4.625 0.85 0.85
25 车床 1 4.625 0.85 0.85
26 工具磨床 1 1.625 0.8 0.8
27 工具磨床 1 1.625 0.8 0.8
28 小冲床1 1.5 0.8 0.8
29 小冲床1 1.5 0.8 0.8
30 磨床 1 1.5 0.8 0.8
31 磨床 1 4.625 0.85 0.85
32 冲床 1 4.625 0.85 0.85
33 钻床 1 4.625 0.85 0.85
34 钻床 1 4.625 0.75 0.75
35 钻床 1 4.625 0.75 0.75
36 钻床 1 4.625 0.75 0.75
37 磨床 1 4.625 0.75 0.75
38 钻床 1 4.625 0.75 0.75
39 钻床 1 1.625 0.8 0.8
40 钻床 1 1.625 0.8 0.8
41 钻床 1 1.5 0.8 0.8
42 钻床 1 1.5 0.8 0.8
43 钻床 1 1.5 0.8 0.8
44 钻床 1 4.625 0.8 0.8
45 钻床 1 3 0.8 0.8
46 变压器1 2 0.8 0.9
47 变压器1 2 0.8 0.9
48 变压器1 2 0.8 0.9
49 变压器1 2 0.8 0.9
1.2 工具、机修车间设备负荷计算表
设备代号车间名称供电回
路代号设备容量
（KW）计算负荷
P30/kW Q30/kvar Q30/kV A I30/A
1 工具车间No.1 47 14.10 16.50 21.70 32.98
No.2 56 16.80 19.70 25.89 39.34
No.3 42 12.60 14.70 19.36 29.42
No.4 35 10.50 12.30 16.17 24.57
2 机修车间No.5 150 37.50 43.90 57.74 87.72 1.
3 装机容量、计算负荷、无功负荷、视在负荷的计算
机修厂拟设8个供电主干线，分别为1号干线冷加工机床，2号干线金属加工机床，3号干线插座、220V变压器，4号干线工具间1号，5号干线工具间2号，6号干线工具间3号，7号干线工具间4号，8号干线检修车间。各干线设备装机容量、计算负荷与无功功率等统计如下表：
4 车床 1.7 0.8 0.8
5 车床 3.6
6 0.8 0.8
6 车床 1.74 0.8 0.8
7 铣床 5.225 0.8 0.8
8 铣床 3.125 0.8 0.8
9 铣床 2.925 0.8 0.8
10 铣床 1.625 0.8 0.8
11 车床 1.7 0.8 0.8
12 车床 3.66 0.8 0.8
13 车床 2.2 0.8 0.8
14 铣床 5.225 0.8 0.8
15 铣床 3.125 0.8 0.8
16 铣床 2.325 0.8 0.8
17 插齿机9.13 0.85 0.85
1号干线装机容量ΣPe＝47.37kw
1号干线5台最大设备容量ΣPM＝26.90kw
1号干线计算负荷P30＝0.14×ΣPe + 0.5×ΣPM＝20.08kW
1号干线无功计算负荷Q30＝P30tg?＝P30tg(arccos0.8)＝15.06 kvar
1号干线视在计算负荷S30＝√(P302+ Q302)＝25.10kV A
1号干线计算电流I30＝S30/(√3×UN)＝47.67A
2号
干
线18 车床 4.625 0.85 0.85
19 车床 4.625 0.85 0.85
20 车床 4.625 0.85 0.85
21 车床 4.625 0.85 0.85
22 车床 4.625 0.85 0.85
23 车床 4.625 0.85 0.85
24 车床 4.625 0.85 0.85
25 车床 4.625 0.85 0.85
26 工具磨床 1.625 0.8 0.8
27 工具磨床 1.625 0.8 0.8
28 小冲床1.5 0.8 0.8
29 小冲床1.5 0.8 0.8
2号
干
线30 小冲床 1.5 0.8 0.8
31 磨床 4.625 0.85 0.85
32 磨床 3 0.85 0.85
33 冲床 1.5 0.85 0.85
34 钻床0.6 0.75 0.75
35 钻床0.6 0.75 0.75
36 钻床0.6 0.75 0.75
37 钻床0.6 0.75 0.75
38 磨床 2.25 0.75 0.75
39 钻床 1.625 0.8 0.8
40 钻床 1.625 0.8 0.8
41 钻床 1.625 0.8 0.8
42 钻床 1.625 0.8 0.8
43 钻床 1.625 0.8 0.8
44 钻床 1.625 0.8 0.8
45 钻床 1.625 0.8 0.8
2号干线装机容量ΣPe＝69.90kw
2号干线5台最大设备容量ΣPM＝6.98kw
2号干线计算负荷P30＝0.14×ΣPe + 0.5×ΣPM＝21.35kW
2号干线无功计算负荷Q30＝P30tg?＝P30tg(arccos0.8)＝15.06 kvar 2号干线视在计算负荷S30＝√(P302+ Q302)＝26.69kV A
2号干线计算电流I30＝S30/(√3×UN)＝50.68A
3号
干
线 1 220V插座 1 0.8 0.8
2 220V插座0.6 0.75 0.75
3 220V插座0.6 0.75 0.75
46 220V变压器 2 0.8 0.9
47 220V变压器 2 0.8 0.9
48 220V变压器 2 0.8 0.9
49 220V变压器 2 0.8 0.9
3号干线装机容量ΣPe＝10.20kw
3号干线5台最大设备容量ΣPM＝7.85kw
3号干线计算负荷P30＝0.14×ΣPe + 0.5×ΣPM＝5.93kW
3号干线无功计算负荷Q30＝P30tg?＝P30tg(arccos0.8)＝4.45 kvar
3号干线视在计算负荷S30＝√(P302+ Q302)＝7.41kV A
3号干线C相（略大于A、B相）计算电流I30＝S30/(√3×UN)＝25.25A 4号
干
线1#回路工具车间47
4号干线装机容量ΣPe＝47kw
4号干线计算负荷P30＝14.1kW
4号干线无功计算负荷Q30＝16.5 kvar
4号干线视在计算负荷S30＝√(P302+ Q302)＝21.70kV A
4号干线计算电流I30＝S30/(√3×UN)＝41.22A
5号
干
线2#回路工具车间56
5号干线装机容量ΣPe＝56kw
5号干线计算负荷P30＝16.8kW
5号干线无功计算负荷Q30＝19.7 kvar
5号干线视在计算负荷S30＝√(P302+ Q302)＝25.89kV A
5号干线计算电流I30＝S30/(√3×UN)＝49.17A
6号
干
线3#回路工具车间42
6号干线装机容量ΣPe＝42kW
6号干线计算负荷P30＝12.6kW
6号干线无功计算负荷Q30＝14.7 kvar
6号干线视在计算负荷S30＝√(P302+ Q302)＝19.310kV A
6号干线计算电流I30＝S30/(√3×UN)＝36.77A
7号
干
线4#回路工具车间35
7号干线装机容量ΣPe＝35kW
7号干线计算负荷P30＝10.5kW
7号干线无功计算负荷Q30＝12.3 kvar
7号干线视在计算负荷S30＝√(P302+ Q302)＝16.17kV A
7号干线计算电流I30＝S30/(√3×UN )＝30.71A
8号
干
线机修车间150
8号干线装机容量ΣPe＝150kw
8号干线计算负荷P30＝37.5kW
8号干线无功计算负荷Q30＝43.9 kvar
8号干线视在计算负荷S30＝√(P302+ Q302)＝57.74kV A
8号干线计算电流I30＝S30/(√3×UN)＝109.65A
2、确定车间变电所的所址和形式
选择变电所位置就根据下列要求进行技术、经济比较后确定：
1、接近负荷中心，进出线方便。
2、接近电源侧。
3、设备运输方便。
4、不应设在剧烈振动或高温，应远离多尘有腐蚀气体的场所。
5、应远离易燃、爆的场所。
本车间变电所供电负荷的性质为三级负荷，年最大有功负荷利用小时数为4500小时。本车间变电所从本厂35/10kV总降压变电所用电缆线路引进10kV电源，电缆线路长度为200M。车间变电所设在机二车间东北角，为机二车间、工具车间、机修车间供电。设高压配电室、变压器室、低压配电室。
补偿后的功率因素要求不得低于0.9。
短路容量
工厂总降压变电所10kV母线上的短路容量为200MV A。
保护整定
工厂总降压变电所10kV配电出线定时限过流保护装置的整定时间
Iop=1.5S。
3、车间变电所无功补偿，主变型式、容量和台数及主结线选择方案
根据本车间负荷性质属三级负荷，车间变电所设置一台变压器。正常工作时，由车间变电所变压器供给本车间用电设备，备用电源可由其他车间变电所提供。根据表1-3负荷计算的数据，无功补偿与变压器容量选择如下表所示：
表3-1 无功补偿与变压器容量选择
设备
编号设备
名称装机容量P 功率因数计算负荷P30 无功负荷Q30 视在负荷S30 计算电流备注
（kW）（kW）（kVar）kV A A
1号干线冷加工机床 47.37 0.8 20.08 15.06 25.10 38.14
2号干线金属加工机床69.90 0.8 21.35 16.01 26.69 40.54
3号干线插座、变压器10.20 0.8 5.93 4.45 7.41 11.26
4号干线工具间1号 47.00 0.8 14.10 16.50 21.70 32.98
5号干线工具间2号 56.00 0.8 16.80 19.70 25.89 39.34
6号干线工具间3号 42.00 0.8 12.60 14.70 19.36 29.42
7号干线工具间4号 35.00 0.8 10.50 12.30 16.17 24.57
8号干线检修车间150.00 0.8 37.50 43.90 57.74 87.72
各车间总装机容量ΣP＝457.47kw
各车间总计算负荷ΣP30＝138.86kW
各车间总无功计算负荷ΣQ30＝142.62 kvar
各车间总视在计算负荷ΣS30＝200.01kV A
补偿前的功率因数ΣP30/ΣS30＝0.7
电容器容量计算QC=Pjs(tg1-tg2)＝138.86×(tgarccos0.7－tgarccos0.9)＝89.51 kvar
选择型号BKMJ0.4-15-3并联电容器6只
补偿后无功功率ΣQ30－90＝142.62-90=52.62 kvar
补偿后视在功率Sjs=√(138.86)2+(52.62)2=148.49KV A
变压器容量选择(kV A) 200kV A
主结线方案选择：变电所主变压器的选择根据车间的性质和电源情况，工厂变电所的主变压器可列两种方案：方案一和方案二都装设一台主变器，采用油浸
式变压器S9，而容量根据SN.T>S30=148.49kV A,即选一台S9－200/10型低损耗变压器，由于车间所有的设备都属于三级负荷，所以一台主变即可。变压器容量为200kV A，额定电压10KV，联结组别Y，yn0，阻抗电压为4.5%，空载损耗为0.55kW，短路损耗为3.7kW，变压器带外壳。变压器外壳内高压側考虑设置固定电缆用的支架；低压側设置固定母线用的支柱绝缘子，并满足短路时的动热稳定的要求，同时考虑安装零序CT的位置。
低压变压器采用环氧树脂浇铸的干式变压器（S-10型），变压器安装在0.4kV 配电装置的室内，不设变压器小间。变压器工作环境的最高温度按45℃考虑。变压器采用低损耗铜芯变压器，其在使用环境条件下能满负荷长期运行，并有一定的过负荷能力。
变压器符合GB、DL、IEC最新标准的要求，特别是针对干式变压器的IEC726和IEC551标准对噪声测试的要求。
干式变压器正常运行的冷却方式为自然风冷，并提供冷却风扇满足强迫风冷条件下150%的过负荷要求。变压器装设带报警及跳闸的温控设施。变压器外壳中带有防潮加热器。
变压器的绝缘等级为F级。低压側中性点直接接地。
本车间动力照明均采用三相四线制，车间环境正常，用电设备属于第三类负荷，设备配置较稳定，台数不多，且容量也不大。综合上述因素，采用动力箱向各用电设备配电，
计算短路电路中各无件的电抗。
电力系统的等效电抗
XL‘=UC2/Sd=(0.4kV)2/200MV A=8×10-4Ω（电阻不计）
电缆的电抗X0=0.08
X2=X0L=0.08Ω/km×0.2km=0.016Ω
等效电抗为：X2‘= X2（UC’/ UC）2 =6.4×10-6Ω（电缆等效电抗较小不计）
电力变压器的电抗：XT＝UK%×UC2/100.SN=4.5×(0.4KV)2/100×0.2MV A=0.036Ω
电力变压器的电阻：RT＝⊿Pk (UC/SN) 2=3700(0.4/200) 2=0.0074Ω（电阻较小不计）
0.4KV母线K2点短路时，电抗为
X∑K2=X1 +XT=8×10-4Ω+7.4×10-3Ω=8.2×10-3Ω
计算三相短路电流和短路容量
三相短路电流周期分量有效值：
IK2(3)=UC/√3X∑K 2＝0.4KV/√3×8.2×10-3Ω＝28.16kA
三相短路次暂态电流和稳定电流：
I’’(3)＝I∞(3)＝IK2(3)＝28.16kA
三相短路冲击电流及第一个短路全电流有效值。
ish(3) ＝1.84I’’(3) ＝1.84×28.16KA＝51.81 kA
Ish(3) ＝1.09I’’(3) ＝1.09×28.16KA＝30.70 kA
三相短路容量：
SK2(3)＝√3UCIK2(3)＝√3×0.4KV×28.16 KA＝19.51MV A
短路计算结果如下表：表4－1
短路计算点三相短路电流（KA）三相短路容量
IK2(3) I''(3) I∞（3) ish(3) Ish(3)
0.4KV侧K2点28.16 28.16 28.16 51.81 30.70 19.51
1号
干
线01 4 车床 1.7 4.04 11.30 15 2.50 VV 15
02 5 车床 3.66 8.69 24.33 30 2.50 VV 15
03 6 车床 1.74 4.13 11.57 15 2.50 VV 15
04 7 铣床 5.225 12.40 34.73 40 2.50 VV 15
05 8 铣床 3.125 7.42 20.77 30 2.50 VV 15
06 9 铣床 2.925 6.94 19.44 20 2.50 VV 15
07 10 铣床 1.625 3.86 10.80 15 2.50 VV 15
08 11 车床 1.7 4.04 11.30 15 2.50 VV 15
09 12 车床 3.66 8.69 24.33 30 2.50 VV 15
10 13 车床 2.2 5.22 14.62 15 2.50 VV 15
11 14 铣床 5.225 12.40 34.73 40 2.50 VV 15
12 15 铣床 3.125 7.42 20.77 30 2.50 VV 15
13 16 铣床 2.325 5.52 15.45 20 2.50 VV 15
14 17 插齿机9.13 19.20 53.76 60 4.00 VV 15
2号
干
线01 18 车床 4.625 9.73 27.23 30 2.50 VV 15
02 19 车床 4.625 9.73 27.23 30 2.50 VV 15
03 20 车床 4.625 9.73 27.23 30 2.50 VV 15
04 21 车床 4.625 9.73 27.23 30 2.50 VV 15
05 22 车床 4.625 9.73 27.23 30 2.50 VV 15
06 23 车床 4.625 9.73 27.23 30 2.50 VV 15
07 24 车床 4.625 9.73 27.23 30 2.50 VV 15
08 25 车床 4.625 9.73 27.23 30 2.50 VV 15
09 26 工具磨床 1.625 3.86 10.80 15 2.50 VV 15
10 27 工具磨床 1.625 3.86 10.80 15 2.50 VV 15
11 28 小冲床1.5 3.56 9.97 10 2.50 VV 15
12 29 小冲床1.5 3.56 9.97 10 2.50 VV 15
13 30 小冲床1.5 3.56 9.97 10 2.50 VV 15
14 31 磨床 4.625 9.73 27.23 30 2.50 VV 15
15 32 磨床 3 6.31 17.66 20 2.50 VV 15
16 33 冲床 1.5 3.15 8.83 10 2.50 VV 15
17 34 钻床0.6 1.62 4.54 5 2.50 VV 15
18 35 钻床0.6 1.62 4.54 5 2.50 VV 15
19 36 钻床0.6 1.62 4.54 5 2.50 VV 15
20 37 钻床0.6 1.62 4.54 5 2.50 VV 15
21 38 磨床 2.25 6.08 17.02 20 2.50 VV 15
22 39 钻床 1.625 3.86 10.80 15 2.50 VV 15
23 40 钻床 1.625 3.86 10.80 15 2.50 VV 15
24 41 钻床 1.625 3.86 10.80 15 2.50 VV 15
25 42 钻床 1.625 3.86 10.80 15 2.50 VV 15
26 43 钻床 1.625 3.86 10.80 15 2.50 VV 15
27 44 钻床 1.625 3.86 10.80 15 2.50 VV 15
28 45 钻床 1.625 3.86 10.80 15 2.50 VV 15
3号
干
线01 1 220V插座0.81 7.10 19.89 20 2.50 VV 15
02 46 变压器0.82 12.63 35.35 40 4.00 VV 15
03 2 220V插座0.750.6 4.85 13.58 15 2.50 VV 15
04 3 220V插座0.750.6 4.85 13.58 15 2.50 VV 15
05 47 变压器0.82 12.63 35.35 40 4.002.50 VV 15
06 48 变压器0.82 12.63 35.35 40 4.00 VV 15
07 49 变压器0.82 12.63 35.35 40 4.002.50 VV 15
动力配电箱参数选择计算举例1（以1号干线17#设备－插齿机为例）
(1)设备的计算负荷
17号设备容量Pe＝9.13KW。
则其计算电流为
I30＝Pe/(√3×Ue×η×cosφ)＝9.13/(√3×380×0.85×0.85) ＝19.20A
其起动电流：
Iqd＝Kqd×Ie＝（5～7）Ie
取Iqd≈7I30＝7×19.20＝134.40A
Iqd/a＝134.40÷2.5＝53.76A
(查建筑电气设计手册332页表15-3为了计算方便故选取a值为2.5。下面计算取值相同)
(2)确定熔断器参数
熔体的额定电流Ia.l应满足下列要求：
Ia.l≥I30，Ia.l≥Iqd/a，
所以选取熔体的额定电流Ie.r＝60A，熔管的额定电流为100A。
(3)选择导线截面和型号
根据允许温升选择截面，则应满足：
Iax≥I30＝19.20A
查《工厂供电设计手册》表13-28，选取S=4平方毫米即可。按机械强度要求查《工厂供电》附录表15知，穿管敷设的绝缘铜芯电缆最小截面为2.5平方毫米。所以选取4×2.5平方毫米的VV型铜芯聚氯乙烯绝缘聚氯乙烯护套电缆。
(4)管径的选择
查《建筑电气设计手册》表13-27，3×4＋1×2.5平方毫米的VV型需要直径为15毫米的铁管(即焊接钢管)。
动力配电箱参数选择计算举例2（以2号干线32#设备－磨床为例）
(1)设备的计算负荷
32#号设备容量Pe＝3KW。则其计算电流为
I30＝Pe/(√3×Ue×η×cosφ)＝3/(√3×380×0.85×0.85) ＝6.31A
其起动电流：
Iqd＝Kqd×Ie＝（5～7）Ie
取Iqd≈7I30＝7×6.31＝44.17A
Iqd/a＝44.17÷2.5＝17.66A
(2)确定熔断器参数
熔体的额定电流Ia.l 应满足下列要求：
Ia.l≥I30，Ia.l≥Iqd/a，
所以选取熔断体的额定电流Ia.l＝20A ，熔管的额定电流为50A。
(3)选择导线截面和型号
根据允许温升选择截面，则应满足：
Iax≥I30＝6.31A
查《工厂供电设计手册》表13-27，选取S=2.5平方毫米即可。按机械强度要求查《工厂供电》附录表15知，穿管敷设的绝缘铜导线最小截面为2.5平方毫米。所以选取3×2.5＋1×2.5（3＊2.5＋1＊2.5）平方毫米的VV型铜芯聚氯乙烯绝缘聚氯乙烯护套电缆，满足要求。
(4)管径的选择
查《建筑电气设计手册》表13-27，3×2.5＋1×2.5（3＊2.5＋1＊2.5）平方毫米的BV型需要直径为15毫米的铁管(即焊接钢管)。
5.车间变电所高、低压进出线截面（包括母线）的选择
5.1变压器阻抗电压为4.5%，空载损耗为0.55kW，短路损耗为3.7kW，空载电流百分比I0%为2.3。
⊿P0=⊿P0+Pd(SJS/SC)2=0.55+3.7(138.86/200)2=2.33
⊿Qb=I0%/100SC+Uz%/100SC(SJS/SC)2
=(2.3/100)×200+(4.5/100)×200(138.86/200)2=8.94kvar
车间变电所高压侧计算负荷为：
P’JS=138.86＋6.94=145.8kW
Q’JS=52.62+8.94=61.510kVar
S’’JS=√(145.8)2+(61.56)2=158.210kV A
IJS=S’’/√3×10=158.26/√3×10=10.43A
车间变电所低压侧母线电流为：
IjS =Sjs/√3×0.4=148.49/√3×0.4=214.33A
5.3确定变压器低压侧主出线截面选择

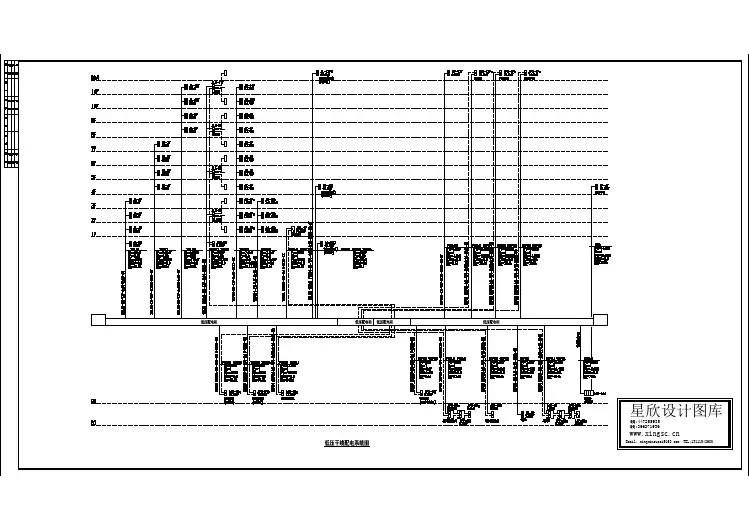

按IUx≥I30=214.33A，车间变电所低压配电系统各电气设备的选择见车间低压配电系统主结线图。
选用TMY－100×10铜母排，该母排环境温度为30度，允许载流量等于2170
＞214.33A，符合要求。
短路电流校验
IK2(3)= 28.16KA,ish(3) ＝51.81 KA,而接于380V母线的全部感应电动机额定电流为：I\M=132.93kw/√3×380×0.8×0.8=315.58A
由于I/M>0.01 IK2(3)，故需计入感应电动机反馈电流的影响。
因此母线在三相短路时所受的最大电动力为
F(3)=√3(ish+ish.m)2×10-7N/A2
= √3(51.81×103+√2×6.5×0.32×103)2(0.8/0.15)×10-7N/A2=2769N
(其中1取柜长800mm,a=150mm)
校验其动稳定：
校验母线短路时动稳定度，母线在F作用时的弯曲力矩为：
M=F(3)1/10=2769N×0.8m/10=221.5Nm
母线的截面系数为：
W=b2h/(0.1m)2×0.01m/6=1.667×10-5m3
故母线在三相短路时所受到的计算应力为
σc＝M/W=221.5Nm/1.667×10-5m3=13.29MPA
而硬铜母线的允许应力为：
σa1＝140MPa>σc=13.29MPa
由此可见该母线满足短路动稳定度的要求。
校验其热稳定：
查《工厂供电》附录表C＝171。
取tk=0.5s+0.2s=0.7s
tim=tk+0.05s=0.75s
于是取最小允许截面为：
Amin=(I∞(3)×√tim)/C=(28.16×103×√0.75S)/171 =142.6mm2
由于母线实际截面：100×10=1000mm2>Amin=142.6mm2
因此该母线满足短路热稳定度的要求。
车间变电所高压侧功率因数：
COS’’Ψ=P’JS/S’’=145.8/158.26=0.92满足要求。
5.4变压器高压侧进线电缆截面选择
IUx≥I30=200MV A/√3×10kV=11.5 KA
变压器10 kV 额定电流很小（IJS= 10.43A），因此，按短路热稳定电流校验选择电缆截面。
Amin=(I∞(3)×√tim)/C=(11.5×103×√(1.5+0.2)/115 =130.4mm2
因此选用YJV22-10KV 3×150电缆作为10KV进线电缆。
5.5低压出线及设备选择校验
5.5.1 以P1配电屏为例进行校验，其他配电屏校验方法相同（略）。
P1配电屏设备校验。
A、ME630低压万能式断路器（校验额定电压、额定电流、开断电流）（与主结线的开关如何对应？）。（方法同前，ME630低压万能式断路器的额定电压、额定电流、开断电流分别为660V、630A、50KA,分别高于回路额定电压400V、变压器额定电流304A、低压侧短路电流28.1KA）
B、电流互感器的校验（校验额定电压、额定电流、动稳定、热稳定）
a) 校验额定电压
U\.C=660V>UC=380V
b) 校验额定电流
I\.C=630A>I30=214.33A
c) 校验开断电流
IOC=35KA>Ish(3)=30.70KA
选择ME630満足要求
B.电流互感器LMZ1－0.5-5（是否为200型？图中标示为200型，如为500型则型号为LMZJ1？应为LMZ－0.5-500/5）00/5校验：
a) 校验额定电压
U\.C=500V>UC=380
b) 校验额定电流：
I\.C=500A>IC=214.33A
c) 校验动稳定：
IN1=KCS×√2×I1 N =80×√2×0.5KA=56.56KA>Ish(3)=30.70KV
d) 校验热稳定：
（KTI1N）2T=(50×0.5)2×1=625>I∞(3)2×0.75=(28.16)2×0.75=594.7
因此选择LMZ1－0.5-500/5电流互感器满足的要求。
5.5.2 P2配电屏设备校验（以车间主干线01号为例说明）采用CM1－60M 料外壳式断路器（校验额定电压、额定电流、开断电流）
a) 校验额定电压
U\.C=UC=380
b) 校验额定电流
I\.C=60A>I30=47.67A
c) 校验开断电流
IOC=50K A >Ish(3)=30.70KA
d）其他校验
（d1）断路器额定电流I\.C应不小于其装设的过流脱扣器的额定电流I\.OR，即：
I\.C=60A≥I\.OR=50A
（d2）低村断路器的过流脱扣器的选择与整定以及其被保护线路的配合即：（d21）瞬时过流脱扣器额定电流I\OP(0)应躲开线路的尖峰电流I\qd=IPK 即：
I\OP(O)=10I\.C=10×60=600A>2.5IPK=47.67A
（d22）短延时过流脱扣器额定电流I\OP(S)也应躲开线路的尖峰电流I\qd=IPK即
I\OP(S)=5I\.C=5×60=300A>krelIPK=47.67A
（d23）长延时过流脱扣器主要用来保护过负荷，因此其动作电流I\OP(1)应躲开线路的计算电流即：
I\OP(1)=60A> krelIPK=1.1×47.67A =52.44 A
（d24）过流脱扣器与被保护线路的配合要求，即：
I0P(1)=60A≤K0LIAL=1.0×78.69A=78.69A
(VV-3×10+1×6环境温度30℃时明敷设载流量78.69A)
选择CM1－60M料外壳式断路器满足要求。
5.6选择负荷较大车间动力主干线8号为例进行校验(校验满足发热条件，满足工作电压、满足电压损耗)，其他动力主干线校验方法相同。
<1>校验发热条件
查《建筑电气设计手册》P305页表13-35中VV-3×35+1×10电力电缆在环境气温为30℃时允许载流量：
IUX=165.2A> I30=87.72A
<2>校验额定电压
U\.oc=1000V> U\ c =380V
<3>校验短路热稳定度
Amin=(I∞(3)×√tim)/c=(28.16×103×√0.02)/115mm2=35 mm2
<4>校验满足电压损耗
全部设备cos?=0.8, tg?=0.75，P＝37.5KW，Q＝43.9kvar
查《建筑电气设计手册》P274页表室内敷设电力电缆的电阻和电抗分别值是：
r0=1.3Ω/km, xo=0.22Ω/km,假设L=0.2 km。
△U﹪=〔(PL)r0+(QL)X0〕/Ue
=〔(37.5×0.2)×1.3+（43.9×0.2）×0.22〕×100/380
=3.1﹪
电压损耗满足要求。
通过上面校验各干线电缆需选择VV-3×35+1×16电力电缆。
经以上计算与统计，车间变电所高、低压进出线截面（包括母线）选择如下表：
表5.1 车间变电所高、低压进出线截面（包括母线）选择表
进出线回路编号
回路
名称
回路
容量
回路
电流
截面备注
（kV A）（A）(mm)
01 1号干线25.10 38.14 相35,零16
02 2号干线26.69 40.54 相35,零16
03 3号干线7.41 11.26 相3516,零1610
04 4号干线21.70 32.98 相35,零16
05 5号干线25.89 39.34 相35,零16
06 6号干线19.36 29.42 相35,零16
07 7号干线16.17 24.57 相35,零16
08 8号干线57.74 87.72 相35,零16
09 低压母线169.74 214.33 100×10
10 高压母线158.26 10.43 80×8
11 高压电缆158.26 10.43 相150
6、变电所电源进线的二次回路选择与继电保护的整定：
测量与指示
10kV断路器采用手动操作，变电所高压侧装设专用计量柜，装设三相有功电度表和无功电度表，分别计量全厂消耗的有功电能和无功电能，并据以计量每月工厂的平均功率因数。变电所高压侧装有电压互感器－避雷器柜，其中电压互感器为3个JDZY-10型，组成Y0/ Y0/ Δ的结线，用以实现电压测量和绝缘监察。低压侧的动力出线上，均装有有功电度表和无功电度表，低压照明线路上装有三相四线有功电度表。低压并联电容器柜上，装有无功电度表。每一回路均装有电流表。低压母线装有电压表。
继电保护
变电所保护配置如下：
变压器电流速断保护、过电流、温度报警、保护
低压线路电流速断保护、过电流、过负荷、接地保护
主变继保整定：
采用感应式过电流继电器。
A.过电流保护的整定
过电流保护动作电流的整定
IL.MAX=2 I1N.T=2×200/(√3×10) =23A, Krel=1.3, Kw=1, Kre=0.8, Ki=20 故Iop = IL.MAX×（Krel×Kw）/( Kre×Ki) =1.87A,整定为2 A。
过电流保护动作时间的整定
终端变电所按最短时间0.5s整定。
过电流保护灵敏系数的校验：
Ik.min= Ik-2(2)/ KT =0.866×28.16/(10kV/0.4kV) =0.975kA,
Iop.1= Iop Ki / Kw =0.002×100/5 =0.04kA,
Sp= Ik.min/ Iop.1=24.4>1.5 满足灵敏度系数要求。
B.速断保护的整定
速断保护动作电流的整定
Ik.MAX= Ik-2(3)= 28.16kA, Krel=1.3, Kw=1, Kre=0.8, Ki=20, KT=25
故Iqb = Ik.MAX×（Krel×Kw）/( KT×Ki) =0.079KA
Ik.min= Ik-1(2) =0.866×2.816＝2.44 KA
Sp = Ik.min / Iqb 1=1.54>1.5 满足灵敏度系数要求。
7.变电所的防雷保护与接地装置的设计
防直击雷
在配电所建筑物屋顶上装设避雷针，避雷针接地与主接地网连接，避雷针与主接地网的地下连接点到设备与主接地网的地下连接点之间，沿接地线的长度
变配电所设计中普遍存在的问题 摘要：本文针对笔者多年来在审查10、6kV配电所及10、6变电所设计中发现的一些问题，依据国家现行规范和标准进行简要分析，并提出具体的改进意见。 关键词：变电所配电所存在问题规范 10、6 kV配电所及10、6kV变电所设计，是工程建设中非常普通又非常重要的一项工作，其规范性和技术性都很强，许多方面涉及到国家强制性条文的贯彻落实。要做好变配电所设计既要执行国家现行的有关规范和规程，又要满足当地供电部门的具体要求，否则会出现种种问题，影响设计质量和工程进度。为了做好变配电所的设计，现将本人在审查我院变配电所设计图纸时发现各种问题中的一部分整理出来，进行简要的分析，与大家相互交流，以便共同提高。 1.变电所和配电所的名称工程设计在使用名词术语时要力求准确，不能随意。在具体项目的设计文件中不宜笼统使用“变配电所”这一名称。“变配电所”是变电所和配电所的统称，仅用于泛指。具体谈到某种类别或某一个体时，应分别称为“变电所”或“配电所”。在GB50053－94《10kV及以下变电所设计规范》中，“变电所”的解释是“10kV及以下交流电源经电力变压器变压后对用电设备供电”：“配电所”的解释是“所内只有起开闭和分配电能作用的高压配电装臵，母线上无主变压器”。在变电装臵与配电装臵均有时，以升降压为主要功能包括附有高、中压配电装臵者，称为“变电所”“以中压
配电为主要功能 包括附有3～10/0.4kV变压器者，称为”配电所“。一项工程具有多个变电所时，应以所在建筑物的名称或用流水号对各变电所分别命名。 2.带电导体系统的型式和系统接地的型式根据国际电工委员会IEC－TC64第312条，配电系统的型式有两个特征，即带电导体系统的型式，如三相四线制，和系统接地的型式如TN－C－S系统。在正式文件中不得把三相四线制的TN－S系统称为“三相五线制”。在GB50054－95《低压配电设计规范》第37页“名词解释”中已明确指出，“三相四线制是带电导体配电系统的型式之一，三相指L1、L2、L3三相，四线指通过正常工作电流的三根相线和一根N线，不包括不通过正常工作电流的PE线”。它并进一步阐明“TN－C、TN－C－S、TN－S、TT等接地型式的配电系统均属三相四线制”。在我国低压配电电压应采用220V/380V.带电导体系统的型式宜采用单相二线制、两相三线制、三相三线制和三相四线制。在设计文件中，对TN－S与TN－C－S接地型式的划定有时混淆不清。系统的接地型式一般是就一个变电所或一台变压器的供电范围而言。中性线N线和保护线PE 线仅在局部范围内，如一栋楼或一层楼分开时，应称TN－C－S系统。TN系统中某一剩余电流保护器负荷侧电气装臵的外露导电体单独接地时，可称为局部TT系统。 3.分级分类术语和标准计量单位设计文件中的各种分级、分类等名词术语，应与国家标准、行业标准统一，不得混淆。如经常使用的术语：电力负荷应称为一、二、三级负荷，这里用“级”不用“类”；
智能高低压配电系统的设计 现代化学校的供配电系统是校园管理信息系统的重要部分，是建立在教学办公自动化、能源管理信息化、监控自动化基础上的综合性信息系统，其中供电系统的可靠性和可管理性是整个校园供配电系统设计的基础。全校供配电系统能否连续安全运行关系到全校教学工作与生活是否能够正常进行。因此如何实现供电系统可靠、稳定、连续的运行成为了电力部门面临的主要课题，也成为了现代学校供配电系统中的一个亟待解决的问题。 为适合大学院校的特殊用电情况（多个变电所供电，职守人员相对较少，用电高峰在白天，教学季节明显等），电力节能管理工同样十分重要。因此建议在温州党校改扩建工程，中低压供配电采用智能电力监控系统。方案设计中配备采用了Accusys2000电力监控软件，通过其与系统前端的智能监控模块配合实现智能微机控制系统，这样不仅使ＸＸＸＸ改扩建工程的供电可靠性从根本上得到了有力保障、使学校在不增加后勤人员配置的条件下使电力管理工作更加准确、及时的完成，而且通过合理调度、实现变电所经济运行，最大限度地达到节能的目的。 一、高低压变配电系统设计简介 1、供电电源及电压：
本工程为综合性学校建筑，包括教室、办公、图书馆、会堂、体育馆、宿舍、膳食服务及设备用房，总建筑面积约为82840M2，其中宿舍楼为九层二类高层建筑，其它均为多层建筑，电力部门提供二路10kv 高压电源，平时各承担50%负荷，当其中一路故障时，另一路负担部分二级负荷。重要负荷（如设备管理用计算机系统电源），配置UPS 电源。 2、负荷级别： 依据规范其保安型负荷（消防水泵、防排烟机、疏散应急照明、消控系统、防火卷帘等）属二级负荷；保障性负荷（主要工作区照明、生活水泵及客梯等）属二级负荷；一般负荷（一般电力及照明用电）为三级负荷。 3、变电所设置和配电方式： 本工程分别在学员楼、教学中心、行政中心和文体中心二层各设一个变电所。 1#-3#变电所10KV母线采用单母线分段结线方案，中间不设母联开关。变压器低压侧母线为单母线分段，设母联开关，母联开关为低压
供配电系统设计规 范
《供配电系统设计规范》《供配电系统设计规范》ＧＢ５００５２／９５ 第一章总则 (2) 第二章负荷分级及供电要求 (2) 第三章电源及供电系统 (3) 第四章电压选择和电能质量 (4) 第五章无功补偿 (5) 第六章低压配电 (6) 附录一名词解释 (7)
第一章总则 第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。 第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。 第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。 第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。 第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。 第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。 第二章负荷分级及供电要求 第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在
政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定： 一、符合下列情况之一时，应为一级负荷： １．中断供电将造成人身伤亡时。 ２．中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常见于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。 二、符合下列情况之一时，应为二级负荷： １．中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。 ２．中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。 三、不属于一级和二级负荷者应为三级负荷。
（2011届） 专科毕业设计（论文）题目名称：低压变配电系统设计 学院（部）：电气与信息工程学院专业：电气自动化 学生姓名： 班级：电气0631 学号：06053128 指导教师姓名： 最终评定成绩：
摘要 工厂供电设计的任务是从电力系统取得电源，经过合理的传输、变换、分配到工厂车间中每一个用电设备上，随着工业电气自动化技术的发展，工厂用电量快速增长，对电能质量、供电可靠性以及技术经济指标等的要求也日益提高，供电设计是否完善，不仅影响工厂的基本建设投资、运行费用和有色金属消耗量，而且也反映到工厂的可靠性和工厂的安全生产上，它与企业的经济效益、设备和人身安全等是密切相关的。 工厂供电设计必须遵循国家的各项方针政策，设计方案必须符合国家标准中的有关规定，同时必须满足以下几项基本要求： 1、安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。 2、可靠应满足能用户对供电可靠性的要求。 3、优质应满足电能用户对电压和频率等质量的要求。 4、经济供电系统的投资要少，运行费用低，并尽可能工节约电能和减少有色金属消耗量。 此外，在供电工作中，应合理地处理局和全局、当前和长远等关系，既要照顾局部和当前和利益，又要有全局观点，能顾全大局，适应发展。
目录 1、车间的负荷计算及无功补偿――――――――――――――――――― 2、确定车间变电所的所址和型式―――――――――――――――――― 3、确定车间变电所主变压器型式，容量和台数及主结线方案（要求从两个比较合理的方案中优选）―――――――――――――――――――― 4、短路计算，并选择一次设备（尽量列表）――――――――――――― 5、选择车间变电所高低进出线截面（包括母线）――――――――――― 6、选择电源进线的二次回路及整定继电保护――――――――――――― 7、车间变电所的防雷保护及接地装置的设计――――――――――――― 8、确定车间低压配电系统布线方案――――――――――――――――― 9、选择低压配电系统的导线及控制保护设备――――――――――――― 10、设计说明书―――――――――――――――――――――――――― 11、车间变电所主结线电路图―――――――――――――――――――― 12、车间变电所平、剖面图―――――――――――――――――――――
高低压配电系统维护保养方案 一、目的 检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。 二、适用范围 适用于高压配电设备、低压配电设备、变压器、柴油发电机及附属设备的维修保养工作。 三、维护保养内容 ⒈每日需要做的维护保养项目 ①检查配电室各配电柜的仪表参数正常、指示灯显示正常。 ②检查配电室各变压器绕组温度正常，冷却风机运转正常，声音正常，无异常气味。 ③检查配电室蓄电池屏电池以及柴油发电机电池无鼓包渗液，电池电压温度正常，电容补偿柜内电容器无鼓包发黄无异响异味。 ④检查配电室以及柴油发电机室门窗、防鼠、消防、照明等设施设备外观正常。 ⑤打扫配电室地面墙面卫生以及高低压配电柜、变压器、直流屏、蓄电池柜、风机控制箱等设备表面的卫生。 ⑥打扫柴油发电机室地面墙面卫生以及柴油发电机表面卫生，检查柴油发电机空气滤芯，必要时更换。 ⑦检查配电室绝缘安全工器具外观清洁无油污、无破损且有在有效期内的合格证。
⒉每月需要做的维护保养项目 ①每月定期检查柴油发电机燃油油量，储备油量不得低于三分之二，检查传动带是否松弛，机身有无漏油痕迹，检查控制箱接线端子线头是否有松动。机油的更换周期一般与机油滤清器（滤芯）同时进行，一般机油更换周期为250小时或一个月。使用2类机油，机油可延长工作400小时后才更换一次，但机油滤清器（滤芯）必须更换。每月对柴油发电机试车两次，每次试车不小于15分钟，空载运行正常以后详细记录各种参数，检查各仪表指示是否正常，检查蓄电池电压是否正常。平时应将发电机组置于自动启动状态，确保需要时立即投入运行。 ②每月定期切换一次应急照明，对应急照明电池进行放电并记录应急照明工作时长。 ③检查配电柜内各接线端子线头有无松动发黄烧黑，低压浪涌保护器的熔断器是否熔断。 ④检查配电室以及柴油发电机室的灭火器，外观应完整，瓶内压力应在正常范围内，且在有效期内。 ⑤检查配电室以及柴油发电机室的粘鼠板表面应清洁，无破损，且在有效期内。检查缆沟内各鼠药投放处无死老鼠，鼠药未过期，未变质。 ⑥检查电缆沟，电缆沟内应清洁无杂物无积水，接地扁铁安装牢固可靠无松动，电缆线敷设整齐清晰，电缆架无松动，电缆绝缘完整无损坏，电缆表面无放电痕迹无异味，电缆线无过度弯曲。

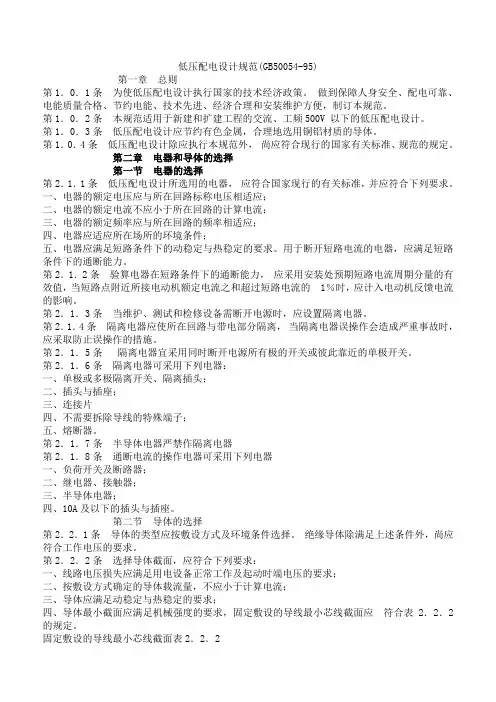

中华人民共和国国家标准 低压配电设计规范 目录 第一章总则 第二章电器和导体的选择 第一节电器的选择 第二节导体的选择 第三章配电设备的布置 第一节一般规定 第二节配电设备布置中的安全措施 第三节对建筑的要求 第四章配电线路的保护 第一节一般规定 第二节短路保护 第三节过负载保护 第四节接地故障保护 第五节保护电器的装设位置 第五章配电线路的敷设 第一节一般规定 第二节绝缘导线布线 第三节钢索布线 第四节裸导体布线 第五节封闭式母线布线 第六节电缆布线 第七节竖井布线 附录一名词解释 附录二本规范用词说明 附加说明 第一章总则 第１．０．１条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。 第１．０．２条本规范适用于新建和扩建工程的交流、工频５００Ｖ以下的低压配电设计。 第１．０．３条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。 第１．０．４条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。 第二章电器和导体的选择 第一节电器的选择 第２．１．１条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。 一、电器的额定电压应与所在回路标称电压相适应； 二、电器的额定电流不应小于所在回路的计算电流； 三、电器的额定频率应与所在回路的频率相适应； 四、电器应适应所在场所的环境条件；
五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。 第２．１．２条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的１％时，应计入电动机反馈电流的影响。 第２．１．３条当维护、测试和检修设备需断开电源时，应设置隔离电器。 第２．１．４条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。 第２．１．５条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。 第２．１．６条隔离电器可采用下列电器： 一、单极或多极隔离开关、隔离插头； 二、插头与插座； 三、连接片； 四、不需要拆除导线的特殊端子； 五、熔断器。 第２．１．７条半导体电器严禁作隔离电器。 第２．１．８条通断电流的操作电器可采用下列电器： 一、负荷开关及断路器； 二、继电器、接触器； 三、半导体电器； 四、１０Ａ及以下的插头与插座。 第二节导体的选择 第２．２．１条导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。 第２．２．２条选择导体截面，应符合下列要求： 一、线路电压损失应满足用电设备正常工作及起动时端电压的要求； 二、按敷设方式及环境条件确定的导体载流量，不应小于计算电流； 三、导体应满足动稳定与热稳定的要求； 四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表２．２．２的规定。 表２．２．２固定敷设的导线最小芯线截面

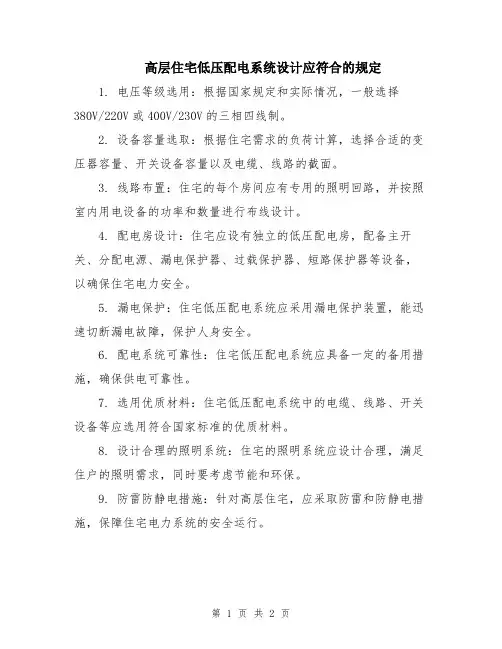

建筑高低压配电系统的设计 当前，我国经济社会快速发展，城镇化进程不断加快，基于严峻的土地供给形势，迫切需要加强高层建筑应用，提升单位土地效益。为确保高层建筑投入使用后能运转正常，需要加强高低压变配电系统设计和应用，通过对其基本设计内容和应用措施进行探究，提升高层建筑高低压变配电系统设计应用水平，更好地保障高层建筑正常使用。 标签：建筑高低压；配电系统；设计 一、高层建筑供配电系统的设计内容 1.1低压配电系统 1.1.1树干式 顾名思义就是利用一条主干线将各个分配电箱与总电线互相连接起来的配电方式。这种配电方式的优点十分明显，投资建设使用的成本较低，而且施工建设十分方便。不过不足之处也是十分显著，比如一点配电主干线出现问题，受到断电影响的范围十分大。所以树干式的配电方式一般在对供电可靠性不高的场所使用，其用电负荷比较平均，电源设备容量也不大。 1.1.2放射式 放射式是由总配电箱直接将电供给分配电箱的方式。这种分配方式由于是各个负荷单独受电，所以一旦发生断电故障的时候，不会对其他分配电箱设备产生影响，因此其供电的可靠性相对较高，而且在实施过程中比较容易集中控制，不过不足之处就是线路太多，系统的灵活性不高。放射式分配方式适合于设备容量十分大，需要集中控制电源的场合。 1.2高压供电系统 1.2.1高压供电方案 高层建筑因其楼层较高，使用的供电负荷也就相对较大，一般供电高压都在10kV左右，所以高压供电方案采用三种形式，即环形双回路供电、双侧双回路供电和单侧双回路供电。每一种配电方案都有其优缺点，环形双回路供电的投资成本在三者中最大，但获得的供电可靠性也是最高的。双侧双回路供电拥有两个同时供电的电源，所以供电可靠性居中。单侧双回路供电投资成本最低，供电可靠性也最差。因此在确定高压供电方案的时候会根据不同投资成本来选择相对应适合的供电方式。 1.2.2高压主接线
郑州轻工业学院 课程设计说明书 题目：某高层建筑高低压供配电系统设计 姓名：范军伟 院（系）：建筑环境工程学院 专业班级：建筑电气及智能化12-01 学号： 541201040105 指导教师：曹祥红 成绩： 摘要 本工程是对某高层建筑高低压供配电系统设计，保
证系统安全、可靠、优质、经济地运行，必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。 设计内容包括确定大楼的设备电气负荷等级，进行负荷计算，选择变压器的容量、类型及台数，各个楼层供电线路中的短路电流的计算，供配电系统的主接线方式、高低压设备和导线电缆的选择及校验，防雷接地的设计。设计过程中需要绘图的部分使用AutoCAD绘图，最后将整个设计过程整理、总结设计文档报告。 关键词：设备选择防雷接地负荷计算无功补偿变压器
目录 摘要.......................................... 1 绪论 (3) 1.1设计题目和工作概况 (3) 1.1.1设计题目 (3) 1.1.2工程概况 (3) 1.2课程设计的目的 (3) 1.3课程设计的内容和要求... .. (4) 1.4设计的依据 (4) 1.5设计的原则 (4) 1.6设计知识要点难点解析 (6) 2方案论证 (6) 2.1供配电系统的方案论证 (8) 2.2方案事项 (10) 3负荷计算 (12) 3.1负荷计算的依据及目的 (12)
3.2负荷计算方法 (12) 3.2.1需要系数法 (12) 3.2.2单组设备计算负荷 (14) 3.2.3多组设备的计算负荷 (15) 3.3无功补偿计算及选择 (16) 3.4负荷计算 (17) 3.4.1照明负荷0.38KV配电干线负荷计算 (17) 3.4.2动力负荷和平时消防负荷0.38KV负荷计算23 3.4.3消防负荷0.38KV配电干线的负荷计算 (31) 3.4.4 10/0.38KV变电所总负荷计算 (38) 4设备及导线的选择 (44) 4.1变压器的选择 (44) 4.2三相短路电流的计算 (46) 4.3高压断路器的选择 (46) 4.4低压断路器的选择 (51) 4.5互感器的选择 (52) 4.5.1电流互感器的选择 (52) 4.5.2电压互感器的选择 (54)
For pers onal use only in study and research; not for commercial use 学号6 9 《工厂供电》 课程设计 （2010级本科） 题目：_某住宅小区供配电系统设计_ 学院：物理与机电工程学院 专业：电气工程及其自动化 作者姓名：甘孝田 指导教师：赵文忠职称：教授 完成日期：2012年12 月27 日
工厂供电课程设计任务书
四.需收集和阅读的资料及参考文献（指导教师推荐）
【1】刘涤尘、王明阳、吴政球?电气工程基础[M].武汉：武汉理工大学出版社.2003年【2】张学成.工矿企业供电设计指导书[M].北京：北京矿业大学出版社.1998年【3】刘介才.工厂供电简明设计手册[M].北京：机械工业出版社.1993年 【4】刘介才.实用供配电技术手册[M].北京：中国水利水电出版社.2002年 【5】刘介才.工厂供电[M].北京：机械工业出版社.1997年 【7】JGJ16-2008民用建筑电气设计规范 【8】GB50054-95低压配电设计规范 【9】GB50052-95供配电系统设计规范 【10】GB50217-2007电力工程电缆设计规范 【11】GB50060-92 3?110KV高压配电装置设计规范 指导教师签名：赵文忠 2012年12 月14 日
目录 一、设计说明 .............................................................. 1.. 1.1工程概况 ......... ... ..................................................... .1 1.2设计依据 (1) 1.3设计原则 (1) 1.4小区概况 (1) 二、小区负荷计算 .......................................................... 1.. 三、无功补偿方式 (3) 3.1无功补偿方式.......................................................... 3. 3.2无功补偿容量.......................................................... 3. 3.3并联电容器的选择及制 (4) 四、变配电所位置和型式的选择 .............................................. 4. 4.1 变配电所位置的确定 (4) 4.2变配电所的总体布置 (4) 五、主变压器台数和容量的确定 .............................................. 5. 5.1变压器主变台数的选择.......................................................... 5. 5.2变压器容量的选择 (5) 六、变配电所主接线方案的选择 .............................................. 5. 6.1变电所主接线方案的评价 (6) 七、短路电流的计算 ........................................................ 7. 7.1短路计算的意义和方法 (7) 7.2相关节点的短路计算............................................................ 7. 7.2.4 K-1点的短路电流计算 (8) 7.2.5 K-2点的短路电流计算 (8) 八、变电所低压侧一次设备的选择与校验 (9) 8.1低压母线的选择与校验 (9) 8.2低压电缆、设备的选择与校验 (10) 九、变压器保护设置 (13) 9.1变电所10kV馈线保护 (14)
低压车间配电系统设计开题报告 一、本课题的来源及研究的目的和意义 车间供电，就是指车间所需电能的供应和分配，亦称车间配电。众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。在车间里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果车间的电能供应突然中断，则对工业生产可能造成严重的后果。因此，做好车间供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是车间供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好车间供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。 车间供电工作要很好地为工业生产服务，切实保证车间生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求： （1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。 （2）可靠应满足电能用户对供电可靠性的要求。 （3）优质应满足电能用户对电压和频率等质量的要求 （4）经济配电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。 二、本课题所涉及的问题在国内研究现状及分析 与当代新兴科学技术相比，电力系统继电保护是相当古老了，然而电力系统继电保护作为一门综合性科学又总是充满青春活力，处于蓬勃发展中。之所以如此，是因为它是一门理论和实践并重的科学技术，又与电力系统的发展息息相关。它以电力系统的需要作为发展的泉源，同时又不断地吸取相关的科学技术中出现的新成就作为发展的手段。电力系统继电保护技术的发展过程充分地说明了这一论点。继电保护技术的发展可以概括为三个阶段、两次飞跃。三个阶段是机电式、半导体式、微机式。第一次飞跃是由机电式到半导体式，主要体现在无触点化、小型化、低功耗。第二次飞跃是由半导体式到微机式，主要在数字化和智能化。显而易见，第二次飞跃有着尤为重要的意义，它为继电保护技术的发展开辟了前所未有的广阔前景。当前正面临第二次飞跃的大好机遇，因此应该立足于充分发挥微机保护的智能作用，根据电力系统发展的需要，利用相关技术的新成就，把继电保护技术提高到一个更高的水平。 故障信息的识别、处理和利用是继电保护技术发展的基础。30年代，在电力系统发展对

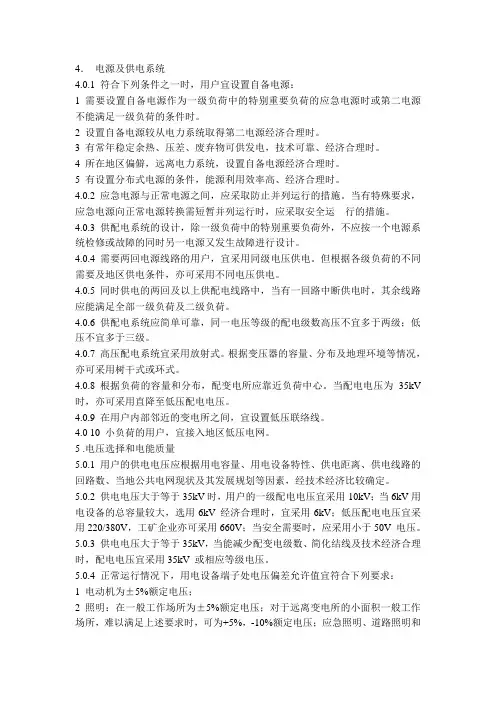

关于发布国家标准《供配电系统设计规范》的公告 现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010年7月1日起实施。其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2条为强制性条文，必须严格执行。原《供配电系统设计规范》GB50052-95同时废止。 本规范由我部标准定额研究所组织中国计划出版社出版发行。 二○○九年十一月十一日 1 总则 1.0.1 为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制定本规范。 1.0.2 本规范适用于小于等于110kV的供配电系统新建、扩建和改建工程的设计。 1.0.3 供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。 1.0.4 供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，在满足近期使用要求的同时，兼顾未来发展的需要。1.0.5 供配电系统设计应采用符合国家现行有关标准的高效节能、性能先进、绿色环保、安全可靠的电气产品。 1.0.6 供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。
2 术语 本规范用名词曾用名词解释 关键负荷 （Vital load）一个用电负荷由于突然断电，足以引起一个安全上的关注时，称该负荷为关键负荷 重要负荷（Essential load）一个用电负荷由于突然断电，足以引起一个经济上的关注时，称该负荷为重要负荷 一般负荷 （Non essential load）一个用电负荷既不上眼关键负荷，也不属于重要负荷的，称该负荷为一般负荷 双重电源（Duplicate supply）到一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立的 应急电源（Safety electric source）用来维持安全用电设备工作所需的电源 EPS (Emergeney Power Supply) 集中供电式应急电源 UPS
住宅小区变配电系统设计及变配电室布置 一、设计规范，规程 二、术语和定义 三、高压配电系统 四、低压配电系统： 五、各地常见高低压配电系统设计规定总结 六、高低压配电室位置选择 七、高低压配电室机房及设备布置 八、柴油发电机房布置 一、设计规范，规程： 《供配电系统设计规范》GB 50052-2009 《20KV及以下变电所设计规范》GB 50053-2014 《低压配电设计规范》GB 50054-2011 《民用建筑设计通则》GB 50352-2005
《民用建筑电气设计规范》JGJ 16-2008 中国南方电网城市配电网技术导则 中国南方电网 10KV及以下业扩受电工程技术导则 深圳供电局城市中低压配电网规划设计及用户供电技术导则 深圳供电局业扩工作管理规定 二、术语和定义： 1、变电所：所内20KV及以下交流电源经电力变压器变压后对用电设备供电。 2、配电所：所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。 3、开闭所：用于接受并分配电力的供配电设施，高压电网中也称为开关站。中压配电网中的开闭所一般用于10（20）KV电力的接受和分配。开关站（开闭所）位于地下的中压开关柜选用全绝缘、全密封、免维护、充气式负荷开关柜，进线不设保护，<1600kVA出线采用熔断器，一般不选用断路器。进线和环出单元使用单体式负荷开关柜，出线采用3-4气箱共箱式或单体式负荷开关柜；开闭所一般由供电部分负责设计、使用。 4、公用配变电所（公变）：由供电部门直接管理的配（变）电所，所供负荷一般为住宅居民生活用电、电梯、消防等，简称公变。在深圳一般高压、变压器是属需移交供电局资产，低压配电室不用移交。 5、专用配变电所（专变）：指为新建住宅区内公共用户服务【地下室照明,值班照明、警卫照明、保安系统照明、绿化景观照明、路灯照明、电话机房电源、人防配电、电锅炉、锅炉房用电、立体车库用电、商业、车库用电、物业用房、幼儿园、派出所、医疗站、商业水泵、生活与商业混用水泵、供热交换站（二次加压泵）、垃圾回收站、中央空调、污水源热泵、水源热泵】，由产权委托人自行负责管理的配（变）电所，简称专变。一般用户自己管理。 6、城市配电网：220KV及以上电压电网为高压配电网，110KV及以下电压电网为城市配电网，其中35、66、110KV电压电网为高压配电网，6、10、20KV电压电网为中压配电网，0.38KV电压电网为低压配电网。 7、供电方案：指供电企业根据客户的用电需求，制定并与客户协商确定的电力供应具体实施方案。供电方案包括：供电电压等级、供电容量、供电电源位置、供电电源数、供电回路数，路径、出线方式、供电线路敷设、继电保护、初步的计量和计费方案等内容。
10kV及以下供配电设计与安装图集（上册）1.pdf 110~500KV变电所总布置设计规程.pdf 35KV及以下架空电力线路施工及验收规范.pdf 35KV无人值班变电所典型方案设计.pdf 35～110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算.pdf GB2682-1981电工成套装置中的指示灯和按钮的颜色.pdf GB50045.CHM GB50054-95低压配电设计规范.chm GB50096-1999住宅设计规范.chm GB50116-98火灾自动报警系统设计规范.chm GB50116-98自动报警设计规范.chm GB50194-1993建设工程施工现场供用电安全规范.pdf GB50261-96自动喷水灭火系统施工及验收规范.pdf GB50303-2002《建筑电气工程施工质量验收规范》.pdf GB50343-2004.pdf _新编电气工程师实用手册（上、下册） 《电气制图与读图手册》.pdf 《电气装置安装工程施工及验收规范》汇编.pdf 《建筑电气专业设计技术措施》..pdf 常用低压设备供配电设备选型与安装技术手册.pdf 电缆计算程序V1.1.zip 电气符号00DX001.dwg 电气设备实用手册(上下册).rar 电气设计安装技术实用手册 电气设计规范大全.chm 电气设计数据查询.chm 防雷计算软件.exe 建筑安装工程质量工程师手册 建筑电气工程施工质量验收表格 建筑电气数据软件版 建筑灭火器配置设计计算程序.exe 建筑弱电工程设计手册 建筑物电子信息系统防雷技术规范.txt 民用建筑电气设计手册 民用建筑电气设计资料集办公、住宅 实用电工计算手册 实用电工计算手册2 实用节电技术与方法 需要系数法负荷计算.exe 照度计算 整定保护.exe 注册考试用规范目录.txt 电力系统继电保护最新实用技术及检验标准规程规范实用手册.rar
东湖国家自主创新示范区有轨电车 T1试验线工程 低压配电施工方案 编制： 审核： 批准： 武汉有轨电车T1T2试验线流芳车辆基地项目部
二O一六年八月
目录 二、施工组织 (2) 三、施工流程图 (2) 四、施工方法和技术措施 (3) 1．电缆桥架安装 (3) 2．电缆导管、电线导管安装 (5) 3．配电箱安装 (5) 4．电缆、电线敷设 (6) 5．灯具、插座、开关安装 (12) 五、施工重点、难点及解决方案 (17) 六、安全教育培训 (17)
一、工程概况 T1线起点光谷创业街站～终点光谷芯中心站，全长约15.824km，其中单环线长度约为2.414km，双线段长度为13.410km。另与T2线条形成三通支线。共设车站23座，其中地面站 20座，高架站3座。在光谷一路-高新六路处设流芳车辆段一座,车辆段占地面积约15公顷。本方案主要为了规范低压配电的施工安装、检验和试验方法，做到经济合理、施工方便、确保工程质量制定本方案。 二、施工组织 工程开工前，组织本专业项目主管工程师、施工员、各施工队队长、施工队技术员及相关专业的项目主管、施工员对施工现场进行详细的调查，并由项目部总工程师主持，由项目主管工程师、专职施工员、施工队长等人员组成的施工图会审，对会审结果进行技术交底，细化材料和设备购置、进场计划，组织施工人员、机具进场，完善施工用水、用电布置。对本系统全体人员我们将组织熟悉施工现场并进行集中施工技术规范的交底和安全文明交底。 总体施工顺序主要考虑装修工程隔墙砌筑，先进行设备房施工，后进行非设备房施工。 工程开工，首先进行动力、照明及其它设备控制柜就位及桥架与控制箱的联络导管，同时进行配电设备的安装。然后，根据各用电设备的位置定位，即可确定电缆长度并进行电线、电缆的敷设。最后根据装修进度进行灯具等的安装接线、检查、调试及各设备的穿线、接线和调试工作及配电孔洞的防火封堵和工程的验交开通。
工厂供电技术课程设计说明书 题目：工厂低压配电系统设计 学院：信息与控制工程学院 专业：自动化 ； 班级：三班 学生姓名: 尚帅学号: 指导教师:刘丽
2016年 11月 30日
目录 1 车间的负荷计算及无功补偿 ............................ 错误!未定义书签。 负荷计算的目的、意义及原则.......................... 错误!未定义书签。 工厂负荷情况........................................ 错误!未定义书签。 计算负荷、无功负荷、视在负荷的计算.................. 错误!未定义书签。 无功补偿的主要作用.................................. 错误!未定义书签。 2 确定车间变电所的所址和形式 .......................... 错误!未定义书签。 变电所位置的选择，应根据下列要求经技术、经济比较确定错误!未定义书签。 变电所的形式（类型）................................ 错误!未定义书签。 3 确定车间变电所主变压器型式，容量和台数及主结线方案 .. 错误!未定义书签。 4 短路计算 ............................................ 错误!未定义书签。 计算K-1点的短路电流和短路容量（UC1=10KV） .......... 错误!未定义书签。 计算K-2点的短路电流和短路容量（UC2=）.............. 错误!未定义书签。 5 一次设备的选择 ...................................... 错误!未定义书签。 电气设备选择的一般原则.............................. 错误!未定义书签。 高低压电气设备的选择................................ 错误!未定义书签。 6 选择车间变电所高低进出线截面 ........................ 错误!未定义书签。 变压器高压侧进线电缆截面选择........................ 错误!未定义书签。 380V低压出线的选择................................. 错误!未定义书签。 7 选择电源进线的二次回路及整定继电保护。 .............. 错误!未定义书签。 测量与指示.......................................... 错误!未定义书签。 继电保护............................................ 错误!未定义书签。 8 车间变电所的防雷保护及接地装置的设计 ................ 错误!未定义书签。 防直击雷............................................ 错误!未定义书签。 雷器的选择(防雷电波) ................................ 错误!未定义书签。 9 车间变电所主结线电路图 .............................. 错误!未定义书签。心得体会： ............................................. 错误!未定义书签。参考文献: .............................................. 错误!未定义书签。
高低压配电流程及其套定额 问题 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
高低压配电流程及定额解释 户外：变电站（变电所）——开闭所（开关站）——高压电缆分支箱（环网柜） 高压配电室：高压进线柜——电压互感器柜（PT柜）——高压计量柜——如果需要有避雷器柜、高压母联柜（母联开关柜、母联隔离柜）——高压出线柜——（负荷开关柜）——变压器，如果需要有直流屏； 低压配电室：低压进线柜——功率补偿电容器柜——馈线柜（出线柜），如果需要有低压联络柜和双电源切换屏； 至于线路可采用电缆和母线槽，变压器至低压柜之间一般采用母线槽。 变电站（小的称为变电所）：改变电压的场所，变电站的主要设备是开关和变压器。 开闭所（开关站）：接受电力并分配电力的供配电设施，特征是电源进线侧和出线侧的电压相同。 电缆分支箱：分支意思就是由一支变成多支，也就是一支总电缆通过分支箱分成多路出线，一般一个分支箱分支数尽量不要超过6支（欧式）电缆分支箱，有普通不带开关的和带负荷开关的分支箱。区别于高压电缆分接箱（实质也相同） 环网柜：顾名思义就是可以环网供电，形成一个闭合回路，通常是双电源进线，多出线 带负荷开关的分支箱也可以叫户外环网柜 高压进线柜：就是从电站过来的电源，首先进来的柜子，然后经过进线柜又分给各个用电设备或变压器 电压互感器（PT柜）：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用，直接装设到母线上，以检测母线电压和实现保护功能，简单的说就是“检测元件”。 高压计量柜：就是计算用电量的电能计量柜柜门要用铅封锁由电业局铅封 母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合 出线柜：电源从此柜输出，一般具有分断、隔离作用和各种保护功能（过流、速断、过压、欠压、零序、差动、堵转等，可以根据被保护设备的需要来配置）。 提升柜：因为高压柜跟低压柜不同,高压柜的电气间隙都要大于低压柜,为了保证间隙,所以要加一台这样的提升柜(有的提升柜还加装隔离开关) 其实就是隔离柜
电气工程应用2010. 2 电系统设计规范是根据建设部建标[2002]85号文“关于印发《二○○一～二○○二年度工程建设国家标准制订、修订计划》的通知”及机秘标[2003]13号文“关于发送《供配电系统设计规范》修订工作大纲的通知”的要求，由中国联合工程公司会同有关设计研究单位共同修订完成的。中国联合工程公司为主编单位，参编单位有：中国寰球工程公司、中国航空工业规划设计研究院、国家电力公司西北电力设计院和中建国际（深圳）设计顾问有限公司等4家单位。经过近7年时间，在各级领导和各参编单位的共同努力下，规范修订组在研究了原规范内容后，经广泛调查研究和认真总结实践经验，并参考了有关国际标准和国外先进标准，先后完成了初稿、征求意见稿、送审稿和报批稿等阶段，《供配电系统设计规范》修订工作已于2008年10月完成报批稿，2008年11月26日至28日在杭州中国联合工程公司召开了审查会。会后规范组根据审查意见对规范的内容进行了慎重的修改，2009年7月上报主管部门，最后经有关部门审查定稿出版，住房和城乡建设部已于2009年11月11日以第437号公告，批准《供配电系统设计规范》GB50052-2009为国家规范，自2010年7月1日起实施。 现行《供配电系统设计规范》（GB50052—95）是原机械部第二设计研究院会同有关单位按照原国家计委计综[1986]250号文的要求， 在原《工业与民用供电系统设计规范》（GBJ52—83）的基础上修订而成，由国家技术监督局和建设部于1995年7月12日联合发布，1996年5月1日起实施的。从发布至今已经有14年了，规范的部分内容已经与当前的国家技术经济政策，我国社会主义市场经济的发展和技术进步不相适应。因此，修订这本规范是十分重要的。 本规范修订的主要内容有：1.对原规范的适用范围作了调整； 2.增加了“有设置分布式电源的条件，能源利用效率高、经济合理时”作为设置自备电源的条件之一；“当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施” ；660V 等级的低压配电电压首次列入本规范；3.对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改。具体修订内容如下： 1引入了“双重电源”的术语 双重电源是指一个负荷的电源是由两个电路提 供的，这两个电路就安全供电而言，被认为是互相独立的。 “双重电源”一词引用了国际电工词汇IEC60050.601－1985第601章中的术语第601-02-19条“Duplicate Supply ”。因地区大电力网在主网电压上部是并网的，用电部门无论从电网取几回电源进线，也无法得到严格意义上的两个独立电源。双重电源比原规范的两个电源更具操作性，双重电源可以是分别来自不同电网的电源，或来自同一电网但在运行时，电路互相之间联系很弱，或者来自同一个电网但其间的电气距离较远，一个电源系统任意一处出现异常运行时，或发生短路故障时，另一个电源仍能不中断供电，这样的电源都可视为 《供配电系统设计规范》GB50052-2009即将出版发行 中国联合工程公司杭州（310022）陈济良 18
