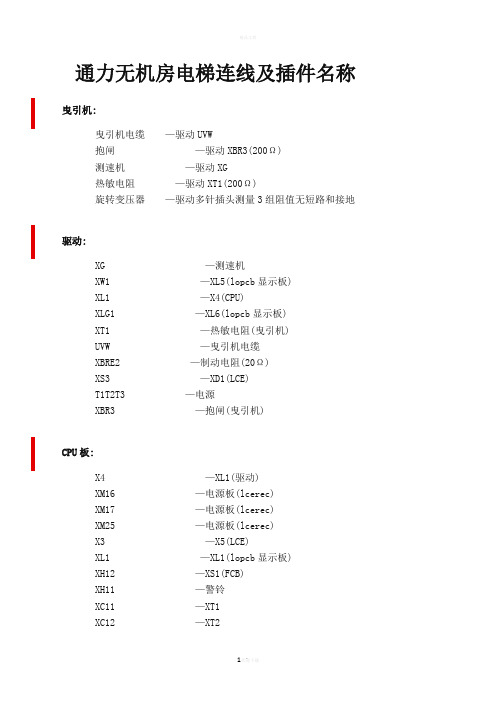

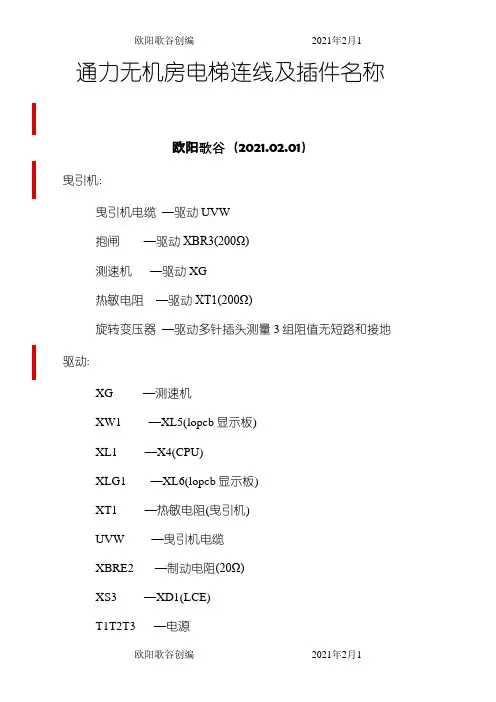

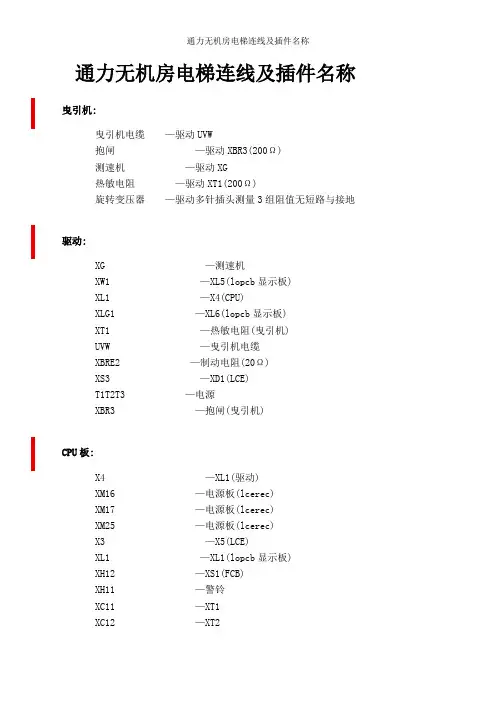

通力无机房电梯连线及插件名称曳引机:
曳引机电缆—驱动UVW
抱闸—驱动XBR3(200Ω)
测速机—驱动XG
热敏电阻—驱动XT1(200Ω)
旋转变压器—驱动多针插头测量3组阻值无短路和接地驱动:
XG —测速机
XW1 —XL5(lopcb显示板)
XL1 —X4(CPU)
XLG1 —XL6(lopcb显示板)
XT1 —热敏电阻(曳引机)
UVW —曳引机电缆
XBRE2 —制动电阻(20Ω)
XS3 —XD1(LCE)
T1T2T3 —电源
XBR3 —抱闸(曳引机)

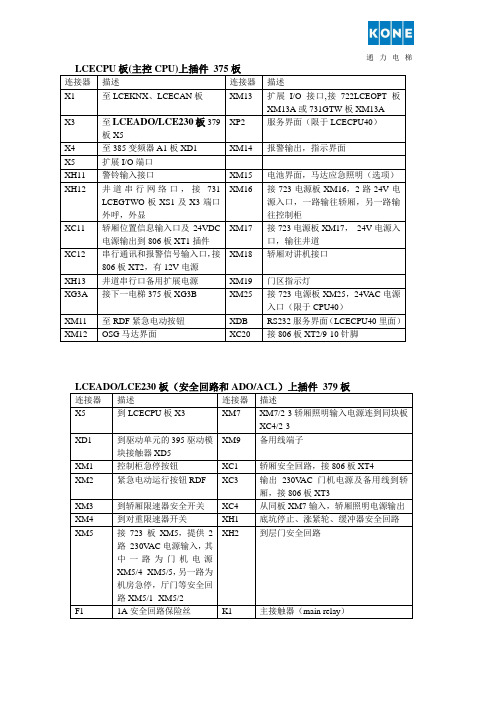

CPU板:
X4 —XL1(驱动)
XM16 —电源板(lcerec)
XM17 —电源板(lcerec)
XM25 —电源板(lcerec)
X3 —X5(LCE)
XL1 —XL1(lopcb显示板)
XH12 —XS1(FCB)
XH11 —警铃
XC11 —XT1
XC12 —XT2
XM13 —lceopt
XM14 —XM14(FCB)
LCE:
XM9
XD1 —XS3(驱动)
XM5 —XLH12(安全回路板)
XC3 —XT3(806板)1，2，3，4，号线220交流电源XC4 —XT3(806板)15，16号线220交流电源
XM7
XC1 —XT4(806板)
XH2.XM3 —XLH8限速器(安全回路)
XM4
X5 —X3(CPU)
安全回路:
XLH1 —XM5(电源板)
XLH2 —XM5(LCE)
XLH3 —1.3连接
XLH4 —地坑
XLH5 —轿顶
XLH6 —限速器
XLH7 —厅门
XLH8 —XH2.XM3(LCE)
XLH9
Lop显示板:
XL1 —XL1(CPU)
XL2
XL3
XL4 —称重
XL5 —XW1(驱动)
XL6 —XS3(驱动)
XL8 —限速器
XL9 —对讲机
806板:
XB2 —安全钳
XB3 —检修盒
XB4 —轿顶急停
XB5 —机械锁
XB6 —安全窗
XB7 —前轿门
XB13 —轿顶插座
XB14 —轿厢照明
XB15 —轿厢风扇
XB16 —门机电源
XB18 —COB(轿厢显示) XB22 —61:U
XB23 —61:N
XB21 —30
XB25 —77:U
XB26 —77:N
XB28 —门机板
XB29 —光眼
XB34 —应急电源
XB35 —轿顶警报器XB33 —对讲机
XB50 —称重传感器XT1 —XC11
XT2 —XC12
XT3 —XC3.XC4 XT4 —XC1
