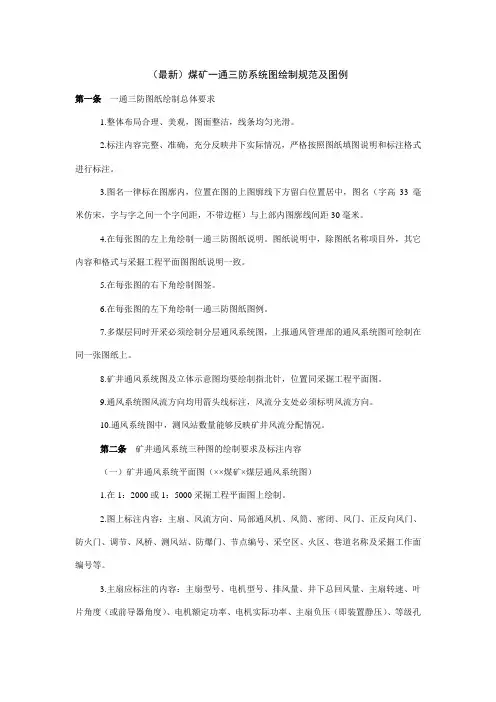

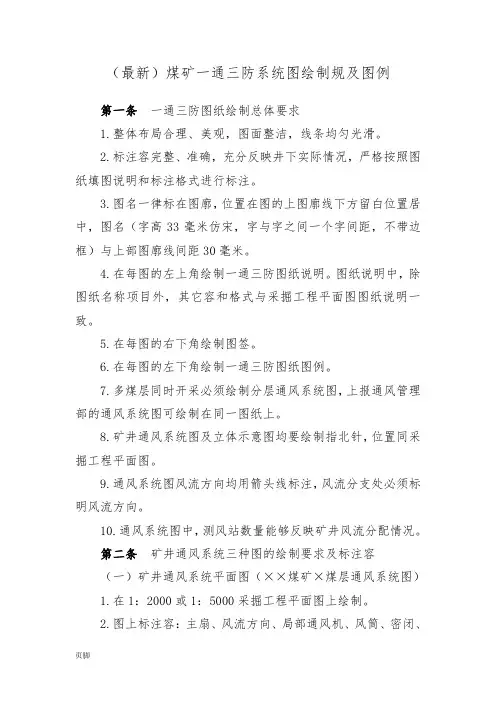

（最新）煤矿一通三防系统图绘制规范及图例

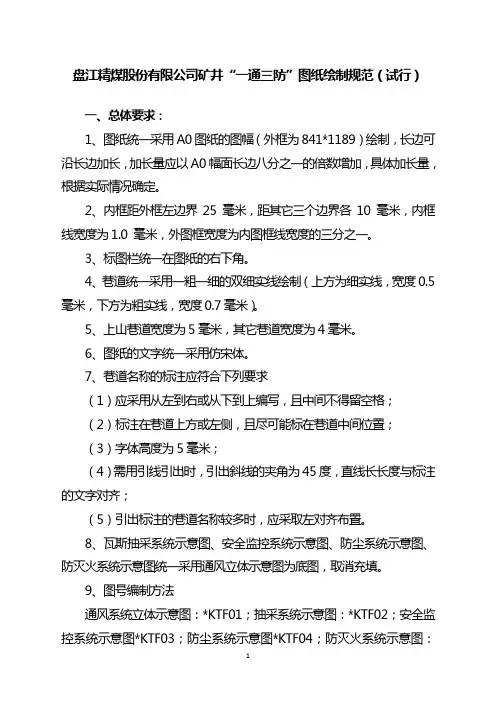

第一条一通三防图纸绘制总体要求
1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统三种图的绘制要求及标注内容
（一）矿井通风系统平面图（××煤矿×煤层通风系统图）
1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密
闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）
1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。
4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。
5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用毫米实线绘制。
6.图上标注内容：和通风系统平面图一致。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。
（三）矿井通风网络图（××煤矿通风网络图）
1.采用一号图纸单线条（粗细1.25磅，毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
4.要尽量减少风路的交叉。交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。
5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。形状为椭圆形。
6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统
与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。
4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。
5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用毫米实线绘制。
6.图上标注内容：和通风系统平面图一致。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。
（三）矿井通风网络图（××煤矿通风网络图）
1.采用一号图纸单线条（粗细1.25磅，毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
4.要尽量减少风路的交叉。交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。
5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。形状为椭圆形。
6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。
图签与图廓单位：毫米
淮南矿业（集团）公司××煤矿（仿宋、字高7）
×煤层通风系统图（黑体、字高8）
制图矿长
校对制图日期科长比例尺总工程师编号7 5
15 仿宋、字高5
10
15 1
35
140
中图廓线
内图廓线
外图廓线
煤矿通风系统图纸填图说明
序
号
名称
图例格式
颜色
填图格式
1:5000
1:2000
风流方向和设施的绘
制线条宽度毫米
1 进风风流
红色
箭头长度10毫米,高度1毫米。1：2000 平面图在巷道中间画； 1：
5000平面图风流在巷道上方（或左侧）并间隔1毫米
2 回风风流
蓝色
格式同上。巷道线条颜
色与风流颜色一致
3 测 风 站
红色
设施长度10毫米,巷道一侧高度1毫米；巷道
内的，单侧高度为1/3巷宽
4
永久风门
深红色
门扇迎向风流。设施宽
度毫米，高度3毫米
5
临时风门
深红色
门扇迎向风流。设施宽
度2毫米，高度3毫米
6
正反风门
深红色
同上，且正反风门间距
毫米
图例宽12mm 高1mm
图例宽12mm 高3mm
图例宽12mm 高6mm 设施宽3mm
图例宽12mm 高6mm 设施宽2mm
图例宽12mm 高6mm 设施宽5mm
图例宽12mm 高6mm
图例宽12mm 单侧1/3巷宽
7永久密闭绿色
密闭墙宽度2毫米，与
巷道平齐
8临时密闭深红色
设施高度3毫米,宽2
毫米
9风桥红蓝色
箭头宽度和高度均为
10毫米
10局部通风机○F
深红色直径3毫米,F为仿宋
11风筒深红色
风筒每节长3毫米，高
1毫米。
12调节风窗深红色
门扇迎向风流。设施宽
度2毫米，高度3毫米
13防爆门深红色防爆门宽度同上，箭头宽3毫米；设施高度3毫米
14变电所○N
深红色直径3毫米,仿宋
15绞车房○W
深红色直径3毫米,仿宋
16节点编号○37
深红色
系统图中直径3毫米,
网络图中6毫米,仿宋
17炸药库深红色
宽度4毫米，高度4毫
米
18火区○火
红色直径3毫米,仿宋
19非常仓库○非
红色直径4毫米药
密闭宽2mm
图例宽12mm
高6mm设施宽2mm
图例宽12mm
高8mm
图例直径6mm
图例宽12mm
高3mm
图例宽12mm
高6mm设施宽2mm
图例宽12mm
高6mm门宽2mm
图例直径6mm
图例直径6mm
图例直径6mm
图例直径6mm
图例宽6mm
高6mm
图例直径6mm
20
抽排风机
深红色
宽度6毫米，高度6毫
米
21
离心式主扇
深红色
宽度6毫米，高度6毫
米
22
轴流式主扇
深红色
宽度12毫米，高度6
毫米
23
栅 栏
深红色
宽度2毫米，高度3毫
米
24 防 火 门
深红色
宽度2毫米，高度3毫
米
第三条 通风系统图图例与图廓的位置关系
1.通风系统平面图和立体示意图的图例按四列布置。在图纸左下角，图例左、下方外框线与图纸内图廓线重叠布置，线条宽度毫米。列宽35毫米，行高10毫米，表头行高15毫米。表头字体用黑体，字高7毫米，字符间距45毫米。图例中其它文字为仿宋，字高5毫米。图例内容均水平垂直居中对齐。详见下表：
煤矿通风系统图图例1
图 例
进风风流 防 爆 门
回风风流
变 电 所 ○
N 测 风 站
绞 车 房 ○
W 永久风门 节点编号 ○
37 临时风门
炸 药 库
高6mm
图例宽6mm 高6mm 图例宽12mm 高6mm 图例宽2mm 高6mm
图例宽2mm 高6mm
药
正反风门火区○火
永久密闭非常仓库○非
临时密闭抽排风机
风桥离心式主扇
局部通风机○F轴流式主扇
风筒栅栏
调节风窗防火门
2.通风网络图图例的格式、与图廓的位置关系等和通风系统平面图相同。内容详见下表：
煤矿通风系统图图例2
图例
进风风流风筒
回风风流调节风窗
永久风门节点编号○37
临时风门离心式主扇
正反风门轴流式主扇
局部通风机○F
第四条通风系统平面、立体图中，主扇标注格式、局部通风机标注格式和测风站标注格式。标注格式的外框线与图廓线平行或垂直，并用一条绿色（线条宽度毫米）的引线指示出主扇、局部通风机和测风站位置。
1.主扇标注格式。主扇参数以表格形式标注，表格按2列设
置，线条宽度毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高5毫米，风井与主扇间空1个字间距。表中其它字高3毫米。第一列宽度25毫米，第二列宽度30毫米。表头行高10毫米，其它行高6毫米。表格内容均水平垂直居中。所有标注单位均左对齐，数字和单位之间空1个字间距。详见下表：
主扇标注格式
×风井×#主扇
主扇型号
电机型号JSQ1512-10
排风量4037 m3/min
总回风量3858 m3/min
主扇转速480 r/min
前导器角度90 度
电机额定功率280 Kw
电机实际功率195 Kw
主扇负压1500 Pa
等级孔 2.09 m2
（以原来的为准）
2.局部通风机标注格式。局部通风机参数以表格形式标注，
表格按2列设置，线条宽度毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高3毫米，其它字高2毫米。第一列宽度15毫米，第二列宽度20毫米。表头行高5毫米，其它行高3毫米。表格内容均水平垂直居中。所有标注的单位均左对齐，数字
和单位之间空1个字间距。详见下表：
局部通风机标注格式
安装地点
型号2×15
风筒直径Φ800 毫米
全负压风量880 m3/min
吸风量358 m3/min
供风距离800 m
（以原来的为准）
3.测风站标注格式。测风站参数以表格形式标注，表格按2列设置，线条宽度毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高3毫米，其它字高2毫米。第一列宽度16毫米，第二列宽度10毫米。表头行高5毫米，其它行高3毫米。表格内容均水平左对齐，垂直居中对齐。详见下表：
测风站标注格式
测风站地点
S= m2
V= m/s
Q= m3/min
T= ℃
CH4= ％
CO2= ％
（以原来的为准）
第五条防灭火注浆系统图
1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿防灭火注浆系统图，其他要求相同；底图只需保留主要系统巷道以及采掘工作面、硐室等）。
2.比例：1：5000或1：2000

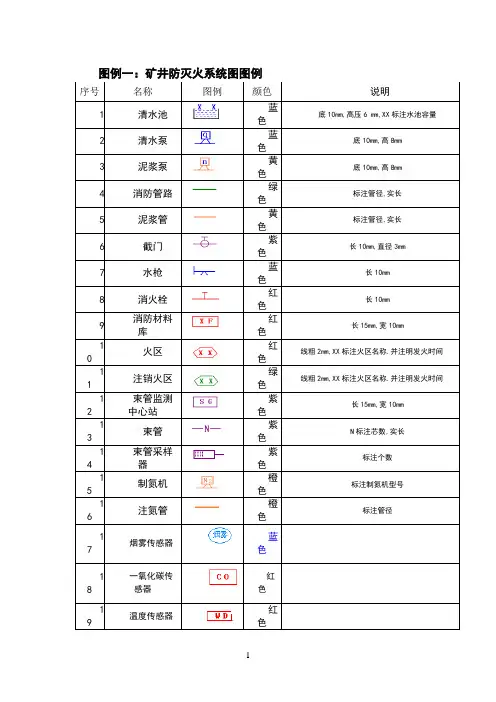

3.图例
（1）内容：
图例
主管路及流向支管路及流向
主管路阀门支管路阀门
制浆站管路参数Φ×毫米×m
说明其他图例按照矿井通风系统图例绘制
（2）填图说明：
序号名称图例图例格式颜色填图格式
1 主管路及流向
长10毫米、
线宽毫米深红色
箭头指向浆流
方向
2 支管路及流向同上绿色同上
3 主管路阀门
阀体高3毫
米、长6毫
米，阀柄各为
深红色制浆站
4毫米
4 支管路阀门同上绿色
5 制浆站长10毫米、
高5毫米，线
宽毫米
红色
仿宋5号字体，
位于框内
6 管路参数
Φ×毫米
×m 管路直径毫
米×长度m
红色
仿宋5号字体，
置于管路上方
或左方
第六条防尘系统图
1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿防尘系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等）。
2.比例：1：5000或1：2000
3.图例
（1）内容：
图例
管路参数Φ×毫米×m×个静压水池
主管路及流向支管路及流向
制浆站
主管路阀门支管路阀门
隔爆水棚隔爆岩粉棚
自动水幕手动水幕
转载点喷雾
说明其他图例按照矿井通风系统图例绘制
（2）填图说明：
序号名称图例图例格式颜色填图格式
1 主管路及流向长10毫米、线宽
毫米深红色
箭头指向水
流方向
2 支管路及流向同上绿色同上
3 主管路阀门阀体高3毫米、
长6毫米，阀柄
各为4毫米
深红色
置于管路上
方或左方
4 支管路阀门同上绿色同上
5 隔爆水棚横线长10毫米，
线宽毫米，间隔
2毫米；等腰梯
形左边高6毫
米，右边高4毫
米，宽3毫米
线条黑
色，等腰
梯形内为
青绿色波
浪
置于巷道上
两侧
6 隔爆岩粉棚同上线条黑
色，等腰
梯形内为
黄色波浪
同上
7 自动水幕线宽毫米；等腰
梯形上宽6毫
米，下宽4毫米，
高3毫米；下部
中间线长3毫
米，左右线呈45°
线条黑
色；下部
青绿色
同上
且底平
8 手动水幕线宽毫米；上限
长6毫米，下线
长3毫米，间距
3毫米
同上同上
9 转载点喷雾线宽毫米；圆直
径3毫米；扇形
呈90°，长4毫米
同上同上
10 静压水池线宽毫米；左右
上线长2毫米，
池长6毫米，高
4，水面距顶1毫
米，池内均匀布
置虚线；池下线
长毫米，间距毫
米，居中
线条黑
色，池内
青绿色
11 管路参数Φ×毫米×m×
个仿宋5号字体，
管路直径毫米×
长度m×三通个
数
红色
置于管路上
方或左方
第七条安全监控系统图
1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿安全监控系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等）。
2.比例：1：5000或1：2000
3.图例：
（1）内容：
图例
监控分站甲烷传感器
风电闭锁传感器一氧化碳传感器
二通接线盒温度传感器
三通接线盒风速传感器
四通接线盒馈电传感器
风门开关传感器设备开停传感器
风压传感器
说明其他图例按照矿井通风系统图例绘制
（2）填图说明：
序号名称图例图例格式颜色填图格式
1 监控分站8毫米×3毫米，
线粗0.5磅
黑色
内容用“标注”形式
引出。标注为矩形，
其边框线与图廓线
平行或垂直,四列
布置、第一、三列
8毫米、第二、四
列20毫米、行高4
毫米，黑色仿宋字
体，字高2毫米。
2 甲烷传感器圆直径6毫米，
线粗磅；字母仿
宋5号，下角字
仿宋小5号
黑色同上
3 一氧化碳传感器同上黑色同上
4 温度传感器同上黑色同上
5 风速传感器同上黑色同上
6 馈电传感器同上黑色巷道两侧适当位置
7 设备开停传感器同上黑色同上
8 风门开关传感器同上黑色同上
9 风压传感器同上黑色同上
10 风电闭锁传感器同上黑色同上
11 二通接线盒大矩形5毫米3
毫米，小矩形毫
米×毫米，居中，
线粗磅
黑色同上
12 三通接线盒同上黑色同上
13 四通接线盒同上黑色同上
14 通讯线缆
线长10毫米线
粗磅
绿色位于巷道中间分站标注格式
分站编号安装地点
安装时间责任人
甲烷传感器标注格式
安装地点安装时间
报警浓度断电浓度
复电浓度责任人
断电范围
其他传感器标注格式
安装地点安装时间
类型责任人
报警浓度（开关量不填此栏）
第八条矿井一通三防六种图必须定期上报到公司通风管理部门，各种图纸上报时间如下：
1.每月上报CAD(1:5000)电子版（5日前）。
2.每季度上传CAD电子版并上报一套图纸到公司通风管理部门（次季首月5日前）。
