（最新）煤矿一通三防系统图绘制规范及图例

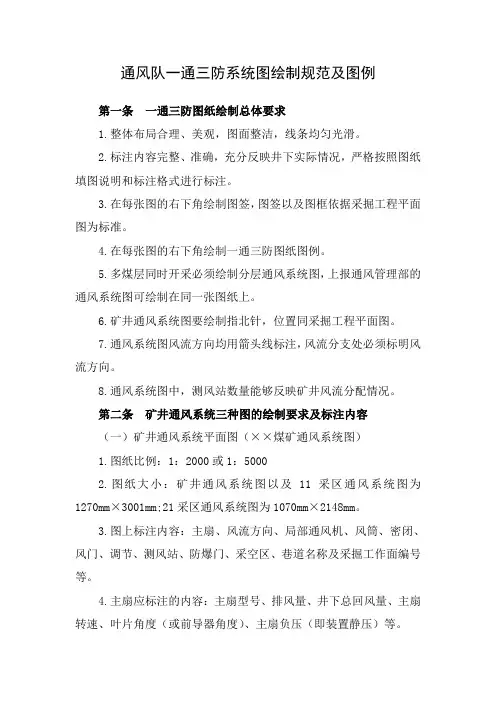

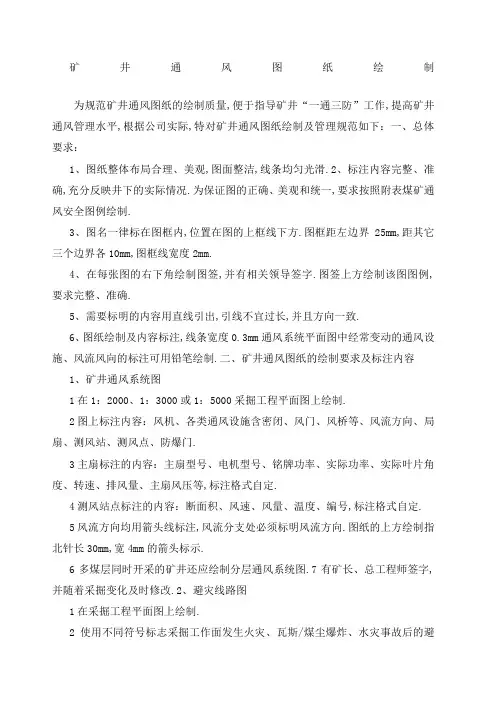

第一条一通三防图纸绘制总体要求
1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统三种图的绘制要求及标注内容
（一）矿井通风系统平面图（××煤矿×煤层通风系统图）
1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密
闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）
1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。
4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。
5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。
6.图上标注内容：和通风系统平面图一致。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统
（三）矿井通风网络图（××煤矿通风网络图）
1.采用一号图纸单线条（粗细1.25磅，0.44毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
4.要尽量减少风路的交叉。交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。
5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。形状为椭圆形。
6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统
与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。
4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。
5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。
6.图上标注内容：和通风系统平面图一致。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统
（三）矿井通风网络图（××煤矿通风网络图）
1.采用一号图纸单线条（粗细1.25磅，0.44毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
4.要尽量减少风路的交叉。交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。
5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。形状为椭圆形。
6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。
图签与图廓单位：毫米
1.5
淮南矿业（集团）公司××煤矿（仿宋、字高7）
×煤层通风系统图（黑体、字高8）
制 图 矿 长
校 对 制图日期 科 长
比 例 尺
总工程师
编 号
煤矿通风系统图纸填图说明
序
号
名称
图例格式
颜色
填图格式
1:5000
1:2000
风流方向和设施的绘
制线条宽度0.35毫米
1 进风风流
红色
箭头长度10毫米,高度1毫米。1：2000 平面图在巷道中间画； 1：
5000平面图风流在巷道上方（或左侧）并间隔1毫米
2 回风风流
蓝色
格式同上。巷道线条颜
色与风流颜色一致 75
15
仿宋、字高5
10
0.5
15
1
35 140
中图廓线
内图廓线
外图廓线
图例宽12mm
高1mm
图例宽12mm 高3mm
3 测 风 站
红色
设施长度10毫米,巷道一侧高度1毫米；巷道
内的，单侧高度为1/3巷宽
4
永久风门
深红色
门扇迎向风流。设施宽
度2.5毫米，高度3毫米
5
临时风门
深红色
门扇迎向风流。设施宽
度2毫米，高度3毫米
6
正反风门
深红色
同上，且正反风门间距
0.5毫米
7
永久密闭
绿色
密闭墙宽度2毫米，与
巷道平齐
8 临时密闭
深红色
设施高度3毫米,宽2
毫米
9
风 桥
红蓝色
箭头宽度和高度均为
10毫米
10 局部通风机
○
F 深红色
直径3毫米,F 为仿宋 11 风 筒
深红色
风筒每节长3毫米，高
1毫米。
12 调节风窗
深红色
门扇迎向风流。设施宽
度2毫米，高度3毫米
图例宽12mm 高6mm 设施宽3mm
图例宽12mm 高6mm 设施宽2mm
图例宽12mm 高6mm 设施宽5mm
图例宽12mm 密闭宽2mm
图例宽12mm 高6mm 设施宽2mm
图例宽12mm 高8mm
图例直径6mm
图例宽12mm
高3mm
图例宽12mm 高6mm 设施宽2mm
图例宽12mm 高6mm
图例宽12mm 单侧1/3巷宽
13
防 爆 门
深红色
防爆门宽度同上，箭头
宽3毫米；设施高度3毫米
14 变 电 所 ○N 深红色
直径3毫米,仿宋 15
绞 车 房
○
W 深红色
直径3毫米,仿宋 16 节点编号
○
37 深红色
系统图中直径3毫米,
网络图中6毫米,仿宋 17 炸 药 库
深红色
宽度4毫米，高度4毫
米
18 火 区 ○火 红色
直径3毫米,仿宋 19
非常仓库
○
非 红色
直径4毫米
20 抽排风机
深红色
宽度6毫米，高度6毫
米
21 离心式主扇
深红色
宽度6毫米，高度6毫
米
22 轴流式主扇
深红色
宽度12毫米，高度6
毫米
23
栅 栏
深红色
宽度2毫米，高度3毫
米
24 防 火 门
深红色
宽度2毫米，高度3毫
米
第三条 通风系统图图例与图廓的位置关系
1.通风系统平面图和立体示意图的图例按四列布置。在图纸
药
图例宽12mm 高6mm 门宽2mm
图例直径6mm
图例直径6mm
图例直径6mm
图例直径6mm
图例宽6mm
高6mm 图例直径6mm
图例宽6mm 高6mm
图例宽6mm 高6mm
图例宽12mm 高6mm
图例宽2mm 高6mm
图例宽2mm 高6mm
左下角，图例左、下方外框线与图纸内图廓线重叠布置，线条宽度0.5毫米。列宽35毫米，行高10毫米，表头行高15毫米。表头字体用黑体，字高7毫米，字符间距45毫米。图例中其它文字为仿宋，字高5毫米。图例内容均水平垂直居中对齐。详见下表：
煤矿通风系统图图例1
图 例
进风风流 防 爆 门
回风风流
变 电 所 ○N 测 风 站
绞 车 房 ○
W 永久风门 节点编号 ○
37 临时风门 炸 药 库
正反风门
火
区
○火 永久密闭 非常仓库
○
非
临时密闭 抽排风机 风
桥
离心式主扇
局部通风机 ○
F 轴流式主扇 风 筒
栅 栏 调节风窗
防 火 门
2.通风网络图图例的格式、与图廓的位置关系等和通风系统平面图相同。内容详见下表：
煤矿通风系统图图例2
药
图例
进风风流风筒
回风风流调节风窗
永久风门节点编号○37
临时风门离心式主扇
正反风门轴流式主扇
局部通风机○F
第四条通风系统平面、立体图中，主扇标注格式、局部通风机标注格式和测风站标注格式。标注格式的外框线与图廓线平行或垂直，并用一条绿色（线条宽度0.2毫米）的引线指示出主扇、局部通风机和测风站位置。
1.主扇标注格式。主扇参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高5毫米，风井与主扇间空1个字间距。表中其它字高3毫米。第一列宽度25毫米，第二列宽度30毫米。表头行高10毫米，其它行高6毫米。表格内容均水平垂直居中。所有标注单位均左对齐，数字和单位之间空1个字间距。详见下表：
主扇标注格式
×风井×#主扇
主扇型号G4-73-11NO.25D
电机型号JSQ1512-10
排风量4037 m3/min
总回风量3858 m3/min
主扇转速480 r/min
前导器角度90 度
电机额定功率280 Kw
电机实际功率195 Kw
主扇负压1500 Pa
等级孔 2.09 m2
2.局部通风机标注格式。局部通风机参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高3毫米，其它字高2毫米。第一列宽度15毫米，第二列宽度20毫米。表头行高5毫米，其它行高3毫米。表格内容均水平垂直居中。所有标注的单位均左对齐，数字和单位之间空1个字间距。详见下表：
局部通风机标注格式
安装地点
型号FBDNO6.0/2×15
风筒直径Φ800 毫米
全负压风量880 m3/min
吸风量358 m3/min
供风距离800 m
3.测风站标注格式。测风站参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高3毫米，其它字高2毫米。第一列宽度16
毫米，第二列宽度10毫米。表头行高5毫米，其它行高3毫米。表格内容均水平左对齐，垂直居中对齐。详见下表：
测风站标注格式
测风站地点
S= m2
V= m/s
Q= m3/min
T= ℃
CH4= ％
CO2= ％
第五条防灭火注浆系统图
1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿防灭火注浆系统图，其他要求相同；底图只需保留主要系统巷道以及采掘工作面、硐室等）。
2.比例：1：5000或1：2000
3.图例
（1）内容：
图例
主管路及流向支管路及流向
主管路阀门支管路阀门
制浆站管路参数Φ×毫米×m
制浆站
说明 其他图例按照矿井通风系统图例绘制
（2）填图说明：
序号 名称
图例 图例格式
颜色 填图格式
1 主管路及流向
长10毫米、
线宽0.5毫米
深红色
箭头指向浆流
方向
2
支管路及流向
同上 绿色
同上
3
主管路阀门
阀体高3毫米、长6毫
米，阀柄各为4毫米
深红色
4
支管路阀门
同上 绿色
5
制浆站
长10毫米、
高5毫米，线宽0.5毫米
红色
仿宋5号字体，位于框内 6
管路参数
Φ×毫米×m
管路直径毫
米×长度m
红色
仿宋5号字体，
置于管路上方
或左方 第六条 防尘系统图
制浆站
1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿防尘系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等）。
2.比例：1：5000或1：2000
3.图例
（1）内容：
图例
管路参数Φ×毫米×m×个静压水池
主管路及流向支管路及流向
主管路阀门支管路阀门
隔爆水棚
隔爆岩粉棚
自动水幕手动水幕
转载点喷雾
说明其他图例按照矿井通风系统图例绘制
（2）填图说明：
序号名称图例图例格式颜色填图格式
1 主管路及流向长10毫米、线宽
0.5毫米深红色
箭头指向水
流方向
2 支管路及流向同上绿色同上
3 主管路阀门阀体高3毫米、
长6毫米，阀柄
各为4毫米
深红色
置于管路上
方或左方
4 支管路阀门同上绿色同上
5 隔爆水棚横线长10毫米，
线宽0.5毫米，
间隔2毫米；等
线条黑
色，等腰
梯形内为
置于巷道上
两侧
腰梯形左边高6毫米，右边高4毫米，宽3毫米青绿色波浪
6 隔爆岩粉棚同上线条黑
色，等腰
梯形内为
黄色波浪
同上
7 自动水幕线宽0.5毫米；
等腰梯形上宽6
毫米，下宽4毫
米，高3毫米；
下部中间线长3
毫米，左右线呈
45°且底平
线条黑
色；下部
青绿色
同上
8 手动水幕线宽0.5毫米；
上限长6毫米，
下线长3毫米，
间距3毫米
同上同上
9 转载点喷雾线宽0.5毫米；
圆直径3毫米；
扇形呈90°，长4
毫米
同上同上
10 静压水池线宽0.5毫米；
左右上线长2毫
米，池长6毫米，
高4，水面距顶1
毫米，池内均匀
布置虚线；池下
线长1.5毫米，
间距1.5毫米，
居中
线条黑
色，池内
青绿色
11 管路参数Φ×毫米×m×
个仿宋5号字体，
管路直径毫米×
长度m×三通个
红色
置于管路上
方或左方
数
第七条安全监控系统图
1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿安全监控系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等）。
2.比例：1：5000或1：2000
3.图例：
（1）内容：
图例
监控分站甲烷传感器
风电闭锁传感器一氧化碳传感器
二通接线盒温度传感器
三通接线盒风速传感器
四通接线盒馈电传感器
风门开关传感器设备开停传感器
风压传感器
说明其他图例按照矿井通风系统图例绘制
（2）填图说明：
序号名称图例图例格式颜色填图格式
1 监控分站8毫米×3毫米，
线粗0.5磅
黑色
内容用“标注”形式
引出。标注为矩形，
其边框线与图廓线
平行或垂直,四列
布置、第一、三列
8毫米、第二、四
列20毫米、行高4毫米，黑色仿宋字体，字高2毫米。
2 甲烷传感器圆直径6毫米，
线粗0.5磅；字
母仿宋5号，下
角字仿宋小5号
黑色同上
3 一氧化碳传感器同上黑色同上
4 温度传感器同上黑色同上
5 风速传感器同上黑色同上
6 馈电传感器同上黑色巷道两侧适当位置
7 设备开停传感器同上黑色同上
8 风门开关传感器同上黑色同上
9 风压传感器同上黑色同上
10 风电闭锁传感器同上黑色同上
11 二通接线盒大矩形5毫米3
毫米，小矩形1.5
毫米×1.5毫米，
居中，线粗0.5
磅
黑色同上
12 三通接线盒同上黑色同上
13 四通接线盒同上黑色同上
14 通讯线缆
线长10毫米线
粗0.5磅
绿色位于巷道中间分站标注格式
分站编号安装地点
安装时间责任人
甲烷传感器标注格式
安装地点安装时间
报警浓度断电浓度
复电浓度责任人
断电范围
其他传感器标注格式
安装地点安装时间
类型责任人
报警浓度（开关量不填此栏）
第八条矿井一通三防六种图必须定期上报到公司通风管理部门，各种图纸上报时间如下：
1.每月上报CAD(1:5000)电子版（5日前）。
2.每季度上传CAD电子版并上报一套图纸到公司通风管理部门（次季首月5日前）。
