伊拉克萨拉哈丁2X630MW燃油气电站项目
烟囱钢内筒及钢平台
施
工
方
案
编制单位：川铁国际经济技术合作有限公司
日期：2013年9月9日
目录
一、工程概况及编制依据和相关文件......... 错误!未指定书签。
1、工程概况 (3)
2、编制依据和相关文件 ............... 错误!未指定书签。
二、作业进度、劳动力及施工机具配备....... 错误!未指定书签。
1.劳动力安排 (3)
2.主要施工机械、工具 (3)
3、施工用电供应 (4)
4、施工通讯........................... 错误!未指定书签。
三、施工工艺 (4)
1、施工顺序 (4)
2、钢内筒安装前准备 (5)
3、钢内筒液压顶升 (5)
4、顶升中注意事项 (6)
四、液压顶升倒装法原理 (7)
1、液压倒装原理 (7)
2、分离式液压千斤顶设计说明 (8)
3、分离式液压千斤顶操作规程 (8)
4、钢内筒顶升操作人员职责 (9)
五、液压顶升及涨圈的主要计算 (9)
六、质量保证措施、工期进度保证措施....... 错误!未指定书签。
1、质量保证体系....................... 错误!未指定书签。
2、质量保证措施....................... 错误!未指定书签。
3、工期进度计划及保证措施............. 错误!未指定书签。
七、安全文明、环境要求及施工措施......... 错误!未指定书签。
八、应急预案............................. 错误!未指定书签。
九、施工危险源辨识....................... 错误!未定义书签。
十、附图............................... 2错误!未指定书签。
1、工程概况
伊拉克萨拉哈丁燃气电站2X63MW工程烟囱内筒及钢平台、钢梯制作、安装工程。钢内筒为双筒，高度180米，直径7米。
2、编制依据和相关文件
2.1F10721S-T040402多管式烟囱内筒图
2.2《钢结构工程施工及验收规范》GB50205-2001；
2.3《烟囱工程施工及验收规范》GB50078-2008；
3．劳动力、施工机具配备及进度计划
3.1. 劳动力安排
3.2主要施工机械、工具
3.3工程进度计划
前期准备工作： 2013年11月20日——2014年01月15日
钢平台、钢梯安装：2014年01月20——2014年02月20日
第一个钢内筒顶升安装：2014年02月20日——2014年05月30日
第二个钢内筒顶升安装：2014年05月30日——2014年08月30日
烟道及导流板施工：2014年08月30日——2014年9月30日
防雨罩等部位完善：2014年09月30日——2014年10月15日
设备拆除及现场清理：2014年10月15日——2014年10月31日
4．钢内筒施工
4.1施工顺序
施工准备(材料、机具、人员场地) --钢平台制作、安装--卷板制作--顶升机具措施安置--钢内筒外壁保温完善 --筒内部完善---验收--液压顶升倒
装钢内筒—顶升结束--措施机构拆除
4.2钢平台、钢梯、工作平台制作安装
4.2.1.烟囱外筒壁设置6层钢平台，标高分别为：40ｍ、75ｍ、105ｍ、135
ｍ、165m、174m；筒壁内侧0m至165m设“之”子型钢楼梯，165m至
740m设直爬梯。
4.2.2因现场机械设备等条件有限，烟囱钢平台钢梯在国内钢结构厂家加工成
半成品，运至现场进行拼装；钢结构厂家必须具有相应的生产资质和生产能力，并排专人对加工过程经行监督，收集好厂家生产资质材料、所有焊接试验报告、原材合格证等相应资料并带到现场备份。
4.2.3烟囱筒首层平台的安装（+174.00m）：
待翻模完毕后，利用翻模平台垂直运输卷扬机将构件运至+174.00m，逐件进行安装。安装顺序为先主梁后次梁，先水平梁后斜撑，最后铺镀锌压型钢板，绑扎钢筋，浇筑混泥土。
4.2.4烟囱各层平台安装
在+174.00m混凝土平台应预留吊装孔。平台安装以环形吊栏为操作平台，环行平台的升降工具为8个3t手扳葫芦，共设8个吊点，同步升降，环行平台上允许放置两台焊机和不超过8名操作人员。原外筒施工吊笼系统为垂直交通工具，主卷扬机吊装就位，找平，固定焊接。环形平台两道环形钢圈及连接件均采用［10槽钢制作，外圆半径5.5m、内圆半径4.3m，连接件间距1.2m。当174米平台施工完、环形平台组装好后，工作手板葫芦让环形平台缓缓下降，下降过程中174m至165米直爬梯跟着安装，直到降到164m位置，开始安装165米平台。用环形吊栏采用同样的方法进行余下各层平台安装。
4.2.5钢梯利用环形平台及3t手板葫芦为升降器调节装置进行分层分段自下
而上安装，安装顺序为先主体、后栏杆。并及时对焊接处进行清理和补漆。
4.2.6工作平台
内平台为一个活动平台，设四根10m高的立柱，辅以导链，根据作业需要调整施工平台的高度；外平台搭设同样为10m高，共分四层，一层为内筒对接区，二层为焊接区，三层为保温栓钉焊接区，四层为保温施工区；对作业平台的边沿及底板必须做好安全防护。
5.钢内筒液压顶升
现场配备一台三辊卷板机将甲供尺寸钛钢板制成高2m 、曲率半径3.5m的弧形筒片，每张钢板长度约7.3m，以三片为一节。钢筒弧形筒片制作完成，除锈、刷漆后，吊至平板车上，然后运进烟囱混凝土筒内。
5.1.利用2t卷扬机（顶滑轮设置在检修平台上）将弧形筒片吊运，再由定位
链条葫芦拉进预定位置，，将它们合围在初始顶端段的外圈，把相邻筒片间的三条纵缝中的两条焊固，留下最后一条纵缝，相邻筒节的纵向焊缝相互错开大于300㎜。
5.2.涨开液压涨圈使涨开液压涨圈与钢内筒筒体连成一体。
5.3.检查筒体的周围，清除可能影响其顶升的障碍物。
5.4.打开顶升液压千斤顶的液压泵，在严密的监视与控制下，使顶端段钢内筒
徐徐上升。
5.5.当顶端段钢内筒顶升到高度超过后续筒片上约10～20mm时，关上液压千
斤顶，稳定住顶端段钢内筒的位置。
5.6.把手拉葫芦同步收紧，使后续筒节的最后一竖向长纵缝靠拢，并组对焊
固。固焊完毕拆除手拉葫芦，焊缝打磨光滑。
5.7.徐徐放下液压千斤顶，使顶端段缓缓下降，使它与后续钢内筒相靠拢，最
后组焊两者的对接环缝。
5.8.松开涨开液压涨圈，放下液压千斤顶。
5.9.焊接加强圈、补刷油漆、保温。
5.10.重复1～9的过程，使第二个后续节接上，顶端段由上而下又接上一节，
由于它的逐步接长，顶端段应称为已组装的筒段。
5.11.不断重复上述的过程，使组装筒段不断接高。
5.12.当后续筒节逐节组焊上顶升到设计的筒体高度时，顶升结束。最底一层
筒体与基础连接。
5.13 顶升完成后，按顺序拆除顶升设备、清理作业场地，自内筒基础上预留
人孔（800*800mm）运出。
5.14顶升过程中须及时利用各层检修平台，随时进行检查、纠偏。发现中心
偏移时，及时调整底部相应的顶升装置顶距进行纠偏。图纸设计顶升过程中，内筒中心最大允许飘移值标准：165.0m下50mm，165.0m上25mm。6.烟道、导流板顶部、防雨罩、栏杆安装施工
6.1.烟道及导流板施工:烟道及导流板待顶升完成后进行施工。烟道及导流板
底标高11.7m，受烟囱内场地影响，施工时利用卷扬机吊装成品框架，并利用搭设的工作平台进行零部件的焊接安装，及保温工作。
6.2 顶部防雨罩、栏杆安装: 烟囱顶部的防雨罩，在钢内筒顶升前，利用原有
外筒垂直运输设备将所需材料运至174米平台堆分散放好，在顶升完成后进行安装。
7.液压顶升倒装法原理: 钢内筒安装方法,采用液压倒装法。在钢内筒内部3
米左右高处安装一液压涨圈（液压涨圈见详图）。液压涨圈用6只 200T 液压千斤顶控制，张开时靠摩擦力将其与钢内筒筒体胀撑连成一体；松开时可脱离钢内筒筒体。在液压涨圈下方对称安置6只200吨液压千斤顶。
提升钢内筒时，用千斤顶将液压涨圈涨开紧密顶在钢内筒内筒壁上，摩擦顶力通过控制千斤顶油压来实现。然后用竖向液压千斤顶顶升液压涨圈，使钢内筒筒体随之同时上升2米，在下方空段处围对一圈钢内筒筒体，并与上部筒体进行组对焊接；同时在外施工平台上安装加强圈等附件、补滚刷防腐涂料；在内施工平台上贴焊钛条。当上述工作完成后，松开液压涨圈，放下液压千斤顶。不断重复以上工序，直至筒体达到设计高度。最后拆除液压涨圈和液压千斤顶等施工附件，交给后续工序施工。液压倒装系统见附图。
8.健康、安全及环境
8.1施工人员严禁在道路和通道上堆放杂物和设备，施工区域严禁焚烧垃圾；
每班
作业完成必须进行施工料具整理，清理干净作业面，任何人不得破坏安全设施。
8.2现场的配电柜、盘摆放整齐，设有防雨措施，电动机具实行一机一闸，线
路过道路有保护措施；使用电焊机时，必须由专职电工接、拆电源，电焊机外壳必须进行接地或接零。
8.3现场所有废料垃圾分类存放，集中处理，使用的易燃易爆废料必须及时回
收。
8.4施工现场禁止吸烟，严禁酒后上班。
8.5上班衣着整齐，符合操作要求；进入施工现场必须戴好安全帽，系好帽
带；高处作业人员必须正确佩戴好安全防护用品，系好安全带，安全带应挂在上方牢固可靠处，且生根牢固；高处作业人员应衣着灵便衣袖，裤脚应扎紧，穿软底鞋。
8.6严禁从高处向下乱扔、乱掷杂物及工器具，构件拆除应先采取防坠落措
施，之后开始拆除作业；高处不宜堆放拆除构件，如确因现场情况需临时堆放少量构件，构件应采取防坠落措施。
8.7液压千斤顶在使用前应放置平整，不能倾斜,底部要垫平；切勿用有油污
的木板或钢板作为衬垫，防止受力时打滑，发生安全事故；重物被顶升位置必须是安全、坚实的部位，以防损坏设备。
8.8在顶升过程中，应随重物的不断上升及时在液压千斤顶下方铺垫保险枕木
架，以防液压千斤顶倾斜或引起活塞突然下降而造成事故，下放重物时要逐步向外抽出枕木，枕木与重物间的距离不得超过一块枕木的厚度，以防意外。
8.9 作业现场做好消防防火措施，烟囱内放置4瓶手提式干粉灭火器；加工场
放置2瓶。
锅炉烟囱工程施工方案 一、编制依据： 1.1锅炉烟囱工程施工要求： 1.2《钢筋混凝土烟囱》(05G212) 1.3国家、山西省现行有关工程建设的法律、行政法规.国家及部颁与本工程有关的各种现行有效版本的技术规范、规程、设计院技术文件上的质量要求. 二、工程概况 1、工程简介 本工程位于**********,钢筋砼灌注桩环型承台基础,埋设深度-5.000m,灌注桩混凝土强度等级C35,设计桩长15.5m.基础砼强度等级C30.筒身下口外径φ9.8m,出口外径φ4.36m,筒身坡度为i=2.5％,筒壁厚度自下而上为400-180mm,筒身钢筋砼C40.内衬及隔烟墙为KS防水耐酸耐热浇注料,OM耐酸防腐隔离层.两个烟道口两个出灰口. 2、主要实物工程量 (1)挖土方1600m3. (2)垫层砼20m3 (3)基础砼400m3 (4)筒身钢筋砼700m3 (5)钢筋160t (6)内衬浇注料400m3 三、施工方案与施工方法
（一）施工程序 平整场地→测量定位→挖土→垫层→基础→井架,操作平台组装→筒身施工→内衬施工→避雷,航空标志,信号平台及爬梯→井架拆除→基础内衬→散水→技术竣工. （二）施工方法 1、井架、操作平台安裝 烟囱简身施工采用倒模施工工艺,其特点是,观感顺美,质量好,能保证筒壁的垂直度. （1）竖井架及操作平台组装 烟囱垂直运输采用单孔内井架.材料、砼等由罐笼运送.钢筋等长度较大的物体,用井架上的拔杆运送.见附图1 （2）竖井架的安装 竖井架由1.000×1.000单孔井架组成,采用∠75×8角钢做立杆.立杆连接用的杆件采用∠50×5角钢,用φ16螺栓连接固定.井架底座座落在基础砼底板上.基础为1500×1500×900,采用C30混凝土浇筑,基础底板配φ12@200单层钢筋网片.砼底板上预埋件固定井架底座及滑轮等. 竖井架首次安装高度为25m.以便于安装链式起重机,悬挂操作平台、吊架、罐笼及其它垂直运输设施.转角应用缆风绳与地锚固定.缆风绳的平面位置应与坚井架角线相一致.当筒身施工时,为使坚井架保持稳定每隔10m在筒壁内衬的环形悬壁处用柔性联结器将坚井架与砼筒壁相连接.
烟囱施工方案 一、工程概述 本工程烟囱设计采用钢筋砼筒体结构。筒身本体由钢筋砼筒壁、隔热层、内衬三层组成，筒壁内侧每10m设环形悬壁梯形缝，砼内外两侧均配有钢筋。 烟囱基础型式为圆形阀板基础，底板直径27m，上口直径3.6m,中心板厚1.2m，垫层采用100mm厚C15素砼。 筒壁高150m，顶部内直径3.6m，筒壁厚自下而上300~160mm。内衬每隔1.25m向隔热层挑出一防沉带。5.0m处设现浇有梁板灰斗平台,平台两侧设有烟道口与烟道相连。 该烟囱筒身内壁采用滑模工艺进行施工，外壁及烟道施工按常规方法进行。砌筑材料的垂直运输及人员的上下采用一台吊笼，由一台3t卷扬机带动，砼及钢筋的垂直运输由2台扒杆解决。 根据招标文件要求及我公司施工能力，施工工期为2013年10月到2014年6月。 二、施工工艺流程： 基坑开挖→钎探、验槽→垫层→底板支模→基础绑钢筋→底板浇筑砼→环壁支摸、浇筑砼→拆模后基础工程验收→刷沥青后回填土→±0.000滑升平台组装→筒身滑模施工→5.0m有梁板施工→30m滑升平台改装→30m以上滑模及内衬施工，平台安装直爬梯安装→平台拆除→完成筒体施工 烟囱施工要点：烟囱筒身采用滑模工艺进行施工，采用商品混凝
土泵送工艺。烟道施工按常规方法进行。内衬材料的垂直运输及人员的上下采用一台吊笼，由一台
3t卷扬机带动，砼及钢筋的垂直运输由2台扒杆解决。 三、烟囱测量施工方案 ⑴.平面施工测量： 根据施工区域内控制点对烟囱进行定位。烟囱的平面控制采用十字中心线控制，烟囱中心定位时，要视烟囱中心和控制点之间是否通视，是采用极坐标法还是采用导线法，以及测量线路长短来确定定位放样的测角和测距精度。 在基础施工中，投测轴线的偏差不大于3mm，烟囱内底面上设置稳固可靠的中心桩，其中心点的投测误差不大于3mm。在主体施工中，采用激光经纬仪投测竖向烟囱中心线，其偏差不大于H/10000 ，能够满足施工要求。 ⑵.高程施工测量： 由于本项目有沉降观测，在烟囱附近至少布设1个水准基点，其高程以业主提供的水准点为依据，按《测量规范》三等要求，用DS1级水准仪引测。水准基点要稳固可靠且便于使用和检测，立尺部位要有明显的突出点，埋设15天后开始观测。水准基点兼作施工高程控制点。 在基础施工中，测设标高的偏差不大于3mm。在筒身施工中，筒身标高以筒身上的±0.00标高为依据用吊钢尺法引测，改正后，每尺段的误差不超过5mm。
钢烟囱内壁玻璃钢防腐 报价单 施工工艺为：喷砂除锈，环氧树脂玻璃钢防腐5布七油。根据现场实际情况，我公司报价为： 钢烟囱内壁环氧玻璃钢防腐 施工方案 一、编制依据 1.1《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88 1.2 《工业设备管道防腐蚀工程施工及验收规范》HGJ229-91 1.3 《涂装作业安全规程，涂装前处理工艺安全》GB7692-87 二、施工准备 2.1 材料准备： 2.1.1 从业主指定涂料生产厂家或经甲方同意的材料生产厂家采购能满足本工程需要的防腐材料，防腐材料应有产品合格证、产品说明书或质检报告等书面证明文件，其性能指标应能达到设计要求，
本工程采用的乙烯基树脂品牌为上海华昌。 2.1.2 防腐材料提前三天进场，进场后向甲方现场监理工程师递交验收报告，如果对涂料的质量有疑问，可到当地的质检部门进行抽样二次化验，鉴定合格后方准投入本工程使用。 2.1.3 喷砂用的磨料含水率应小于1%。 2.2 施工组织计划： 2.2.1 公司委派有管理经验的副经理一名，担任项目经理，负责工程的全面工作。 2.2.2 选派工作经验丰富的工程师一名，负责工程的技术工作； 2.2.3 选派质量检查员和安全员格一名，负责工程的质量检查和安全工作。 2.2.4 选派有实际工作经验的熟练技术工人参加施工。具体工种及数量见下表： 2.3 施工机械设备的准备： 施工前运转及维护良好并能满足本工程施工的机械设备提前三天进场，本工程拟采用的施工设备及工器具见下表
三、工艺流程 基层表面处理→涂第一遍底浆→干燥12~24小时至不粘手→→涂浆并贴衬玻璃布（赶气压实）→干燥24小时→表面处理→再涂浆贴衬玻璃布至要求层数→常温干燥24小时以上→表面处理，涂刷面漆1遍（每遍干燥12~24小时→常温养护24小时以上 四、施工方法 4.1 技术要求： 4.1.1 钢筒预处理： 采用喷射除锈，除锈等级达到《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-1998中规定的Sa2.5级。 4.1.2 内壁防腐： 内壁环氧树脂玻璃钢防腐厚度达到设计要求。 4.2 表面处理： 4.2.2 喷砂除锈： .5级。 °-75°。当遇到锈蚀程度比较严重时，可采用点喷法，喷射距
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 烟囱钢内筒施工技术措施(新编 版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
烟囱钢内筒施工技术措施(新编版) 编制依据 > > > > 达州万源电厂异地建设坑口电站工程210米烟囱钢内筒结构图50-F161S-T030104 1.工程概况 达州万源电厂210/1×6.5米烟囱钢筋混泥土外筒内布置1个6.5米等直径排烟钢内筒（顶标高210米）。在35.000m、70.000m、105.000m、140.000m、175.000m、203.555m布置有六层钢平台。钢内筒施工采用气压分段顶升法安装，筒壁厚度情况如下:
标高范围:(m) 钢板基板厚(mm) 钛板厚(mm) 0.0-70 17 1.2 70-140 13 1.2 140-210 10 1.2 2.主要施工方案 本工程采用气压顶升法施工，即将钢内筒顶部封闭，其底部为气压活塞，从而形成一密闭容器，利用空气压力托住钢内筒，通过充气增大气压达到钢内筒顶升，通过充气增大气压达到钢内筒顶升，
实现倒装钢内筒筒体。 物理原理:P=F/S 2.1主要施工顺序 首段钢内筒（顶帽）制作、就位气顶活塞安装组对平台安装 钢内筒弧型片运输、组对钢内筒分段卷制安装运料螺旋轨道 及组焊平台筒节的焊焊缝检查气压顶升 注： 1.顶部不锈钢防雨罩、钢内筒筒身加固环、平台标高位置的止晃环梁以及防腐保温随着钢内筒的顶升穿插同步进行。 2.在钢内筒整个筒身完成顶升工作后，再完善细部结构.细部结构有：检修孔、烟道口等。 2.2主要工序施工方案： 2.2.1利用施工钢平台的15吨卷扬机、钢丝绳、烟囱顶部钢梁把带有顶帽的首段钢内筒安装在烟囱内。此段钢内筒高12米，顶部用14mm的钢板封口与活塞组合行成密闭容器（示意图见附图）。 2.2.2气顶装置系统的安装
烟囱内衬施工方案
120m砼烟囱内衬更换施工方案 一、编制依据 1、本工程《施工组织设计》; 2、《钢筋混凝土烟囱设计图纸》; 3、《电力建设施工质量验收规范及评定规程》( 土建部分 DL/T5210- ) 4、《烟囱工程施工及验收规范》( GBJ78- ) 6、《建筑施工手册》; 7、《建设工程项目管理规范》( GB/T50326- ) ; 8、《建筑施工安全检查标准》( JGJ59-99) ; 9、《施工现场临时用电安全技术规程》( JGJ46- ) ; 10、《建筑机械使用安全规程》( JGJ33- ) ; 11、《建筑施工扣件式钢管脚手架安全技术规范》( JGJ130- ) ; 12、《建筑地基基础工程施工质量验收规范》( GB50202- ) ; 13、我公司有关质量、技术、安全、文明施工等文件; 14、其它有关标准、规范、文件等。 二、工程概况 工程名称: 工程地点: 设计单位: 建设单位:
其中钢筋砼烟囱工程, 囱身高为120m。 筒壁厚度在 mm间, 配筋自下而上为Φ16-Φ12螺纹钢, 筒壁正负零至120M。内衬采用耐酸胶浇注料, 隔热层采用树脂珍珠岩板隔热, 厚度为60mm 三、整体施工顺序 烟囱周边设备安全防护、烟囱上升的准备工作, 内部井架搭设, 旧耐酸砖拆除, 内筒壁凿平清理, 涂内壁OM防腐涂料, 钢筋锚锢连接, 浇注料施工, 内架拆除施工。 四、施工方法及施工程序 本钢筋砼烟囱的施工方法主要采用”竖井架移置模板内砌外倒模法”施工。方法是: 将竖井架立于筒身中, 顶部设双层操作平台, 作为砌砖钢筋、模板、砼施工及垂直运输的平台, 最顶上设天滑杆支架, 用卷扬机运输各种材料。采用一套模板逐节提升、安装、拆卸, 将筒身砼逐节段分层( 以1.5米为一施工段, 筒身共80个施工段) 浇筑的方法。 施工程序如下所示:
吉木乃边合区供热一期工程 烟囱工程 井字架专项施工方案 批准： 审核: 编制:
新疆宏泰建工集团 2014年8月13日 井字架专项施工方案 一、编制依据 《建筑施工井字架实用手册（含垂直运输设施）》中国建筑工业出版社； 《建筑施工扣件式钢管井字架安全技术规范》JGJ130-2001 中国建筑工业出版社； 《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。 二、工程概况 吉木乃边合区供热一期工程，是构筑物工程，属于筒体结构，建筑总高度80.0米。 本工程由新疆宏泰建工集团组织施工。 三、井字架方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，井字架的搭设，还必须符合JCJ59-99检查标准要求。 6、结合以上井字架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，采用井架式井字架方案。 四、井字架的材质要求 l、钢管井架立管选用外径76mm，壁厚4mm的无缝钢管，接管选用外径60mm，壁
厚 3.50mm的无缝钢管，连接支撑管为外径48mm，壁厚 3.50mm的钢管，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。 2、本工程钢管井架的搭设使用Φ18的高强螺栓进行杆件间的连接。 3、搭设井架前应进行保养，除锈并统一涂色，颜色力求环境美观。井字架立杆、连接杆统一漆桔红色。 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。 6、连墙件采用［150槽钢，其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中Q235A钢的要求。 五、井架的搭设流程及要求 井架搭设的工艺流程为：基础铁件预埋→底座找平→焊立杆→安装连接横杆，斜杆→连墙件→拉风绳→安装工作平台→扎安全网。 定距定位。根据构造要求在烟囱构筑物四周用尺量出四根立杆离筒壁的距离，并做好标记，在基础底板砼浇筑前安装好预先做好的铁板；铁板应准确地放在定位线上。 在搭设的井架超过烟囱牛腿时，及时用槽钢进行加固和泄载，沿四周内设四道斜支撑，与主体结构可靠拉接后方可继续搭设。当井架高出筒壁两步以上时，宜在四周拉设缆风绳。其余按以下构造要求搭设。 井架分三次搭设到位，第一次搭设至30m，第二次搭设至30m，第三次搭设至87m，如下图所示。
烟囱钢结构工程 1.工程概况 某工程烟囱混凝土外筒高204米，出口直径为19.55米，为双筒式烟囱。钢结构包括钢爬梯、检修钢平台和钢内筒。 钢爬梯有“之”字型爬梯和直爬梯两种，±0.00～202.5m为“之”字型爬梯，202.5～210m为直爬梯；钢平台共有7层，平台面标高分别为36.5m、60.0m、80.0m、95.0m、130.0m、165.0m、202.5m。其中，202.5m平台面为以压型钢板为底模的混凝土板，80m 平台面平铺钢格栅板；其余平台沿梁上铺设800mm宽的6厚花纹钢板，两侧有1200mm 高围栏。主要材料为焊接型箱型钢、H型钢、热扎工字钢、热扎槽钢、钢格栅板、压型钢板、花纹钢板等。 本烟囱工程设计为自立式双钢内筒烟囱，总高度210.0m，自立于基础钢内筒支墩上。钢内筒内径7.68m，底标高为0.00m，顶标高为210.0m。筒首8m高材质为12mm厚不锈钢，其余为Q345B；±0.00m～65.0m钢内筒厚度为18mm，65.0m～135.0m厚度为14mm，135.0m～202.0m厚度为12mm。在60.0m、95.0m、130.0m、165m、202.5m层平台每层对应安装8个止晃点，在对应止晃点处上下400mm的钢内筒厚度为18mm。 钢内筒内部宾高德施工不在本工程合同范围内，钢内筒外部面漆和底漆属本工程范围。钢平台的油漆防腐在本工程合同范围内。 主要工程量： 2.编制依据 2.1.《烟囱钢平台及内筒图纸会检纪要》； 2.2.烟囱钢平台及钢内筒施工图，图号：F1582S-T0304； 2.3.《电力建设安全工作规程》(DL5009.1-2002)； 2.4.《建筑施工手册》(第五版)； 2.5.《涂装前钢材表面锈蚀等级和除锈等级》GB8923-2011；
1 目的、范围 1.1目的 为使华电镇雄电厂新建2×600MW机组工程烟囱钢内筒部分能科学有序地组织施工，针对本工程钢内筒部分的施工技术、方法和程序、资源配置、其质量保证及安全生产要求进行总体策划，确保其能安全、优质、高效的完成。 1.2范围 本作业指导书适用于华电镇雄电厂新建2×600MW机组工程烟囱钢内筒的施工。 2 编制依据、引用标准 2.1编制依据 2.1.1云南省电力设计院设计图纸：烟囱钢内筒施工图、《烟囱桩基础图》（A版）、烟囱外筒施工图（B版）。 2.1.2SQD-1000-150SF型液压提升成套设备资料。 2.1.3《华电镇雄电厂新建2×600MW机组工程施工组织设计》。 2.1.4《华电镇雄电厂新建2×600MW机组工程建筑专业安全文明施工策划》。 2.1.5同类工程的外出学习收资资料。 2.1.6现场实际情况。 2.2引用标准 2.2.1《火电施工质量验收及评定标准》DL/T5210.1—2005 2.2.2《电力建设消除施工质量通病守册》
钢烟囱和钢内筒的验收及规范 1.钢烟囱和钢内筒制作、预拼装工程。 1.1在制作、运输、吊装过程中如有变肜、渌层脱落现象，应进行矫正和修补． 2.焊接工程 2.1在钢烟囱、钢内筒施工中，焊工的操作技能和资格对工程质量起到保证作刷应危分予以重税。焊工证书必须肯考试台格项目或施焊范围。本条根据现行国家标准《钢结性工群施工质量验收规范》GB50205编写。 2.2 钛牺复台板分为基层和复层基层为普通碳钢，复层为钛。基层焊接要求同普通碳素钢．复层焊接的人员、工艺、材料应符合《钍制焊接容器》JB/T4745的规定。 2.3射续探伤对裂纹、术融合等危害陀缺陷的检出率低。们超声波探伤川正好相反，操作程序简单、快速，对各种接头形式的适应眭好，对裂纹、未融侍的检测灵敏度高。因此世界上很多国家肘钢结构内部质量控制采用超声渡探伤一般不采用射线探伤。奉规定考虑优先采用超声波探伤，本条根据现行国家标准《钢结构工程施工质量验收规范》GN50205编写 2.4钛钢复台板是应用到烟囱钢内简的新材料在应用过程中，材料的标准为《钛钢复合板》GB8547施工标准为《钛制焊接容器》JB/T4745，但和设计、业主沟通中一致认为烟囱钢由筒不是容器因此当造价无要求时，基层焊接质量检验标准定为二级，复层焊接采用液体渗透探伤（PT）。 2.5 钛铡复合板基层进行焊接工作应控制层问温度，足为了避免复层受温度影响
而氧化。 2.6在施工过程中，可采收以下措施对复层进行保护。主要方法有①起吊钢板用夹具和复层接触处用木板保护：②卷板机滚轴上包绕铜皮或其他软物品； 3.焊接检验合格后，用专川清洗液清洗铁离子。 3.钢烟囱和钢内筒安装工程 3.1根据调查，日前周内使用的液压提升、液压顶升、气项设备为自制或均买多为非标准设备，所以施工单位脚制定安全操作规程和调式方案。设备投入使用前，施工单位应按照制定的调试方案进行调式，确保设备运转正常；设备使用时．箍丁单位应按制定的设备安全操作规样进行操作，确保施工安全。 3.2多台设备顶升或提升的最大荷载不得超过没备允许年总额定荷载的80%．足参照行、№现行标准《建筑机械使用安全技术规程》JGJ33中关于双机抬吊的规定，同前使用的顶升或提升设备的同步帖强于吊机设备，所以规定80%是合理的。 4.平台制作和安装工程 4.1.由于国内烟囱施工技术的快速发展，烟囱平台的设计和施工成为烟囱工程的一个重要部分，因此在本规范修订过程中，增加了烟囱平台这一章。 4.2.当烟囱平台作为吊装平台使用时，其承受的荷载发生了变化，因此需要对其重新进行验算。
（建筑工程安全）烟囱安全专项施工方案
乌石化公司100万吨/年对二甲苯芳烃联合 装置 二甲苯分馏炉区100米钢筋混凝土烟囱 安全专项施工方案 编制： 审核： 批准： 中国石油天然气第七建设公司 二OO八年八月 目录 1、编制依据 2、工程简介 3、安全施工措施 4、施工安全注意事项 5、文明施工现场管理 6、管理人员安全责任制 7、滑模平台各关键点计算书 8、下发班组的安全技术交底单 1编制依据 1.1中国石化工程建设公司（SEI）设计的烟囱施工图。 1.2《建筑施工施工质量验收统壹标准》GB50300-2001 1.3《建筑地基基础工程施工质量验收规范》GB50202-2002 1.4《混凝土结构工程施工质量验收规范》GB50204―2002 1.5《液压滑动模板施工安全技术规程》JGJ65-89 1.6《烟囱工程施工及验收规范》GBJ78-85
2工程简介 2.1烟囱基础直径18.2m，厚度2.1m，筒壁局部厚度4.75m，结构形式为钢筋混凝土满堂基础，C30砼总计为578m3。筒身底部外径9160mm，内径8480mm；顶部外径5160㎜，内径4800㎜；混凝土壁厚340mm～180㎜；三道隔热层，从内向外分别为100厚的水泥膨胀珍珠岩制品，80厚的膨胀珍珠岩松散体，230厚和120厚粘土质耐火砖内衬。筒身内壁自＋0.65m向上，每10m（个别部位8m、11m）设三角形钢筋混凝土牛腿壹道，用以支承内衬。 2.2烟囱基础砼体积大，钢筋数量多，密度大，质量要求高。 2.3烟囱四周建构筑物及设备须加强成品保护。 2.4烟囱钢梯预埋件及信号平台预埋件多，增加施工难度。 2.5烟囱施工内外操作平台需要进行密目网封闭。 3滑模组装及拆除方法 3.1滑升平台组装 3.1.1于平台组装时将中心的钢管架扣件上紧，和地锚钢筋焊接牢固。 3.1.2于上“花箍筒”时，要所有人员统壹指挥。 3.1.3抬“开字架”时要放平，放稳，不得乱放，放置于预先设定的位置上。 3.1.4连接辐射梁时，要搁置稳固后方可放手。 3.1.5所有螺栓要上紧。 3.1.6“开字架”要竖直，水平。 3.1.7“开字井架”要校正好方向及保持好垂直度。 3.1.8液压系统及千斤顶不得漏油，否则及时更换。 3.1.9卷扬机要将前端用木板和砼梁隔开，地锚钢丝绳要上好。 3.1.10防护棚要按规范要求搭设。 3.2平台滑升 3.2.1于砼浇筑满模板后，进行试滑，先提1~2个行程，观察砼达到滑升强度后方可滑升。 3.2.2吊脚手架上的木板必须和横杆用铁丝固定，安全网必须兜好且系牢。 3.2.3吊脚手上的竖杆下部的连接扣件必须要俩个。 3.2.4滑升时必须要吊笼停止作业。 3.2.5滑升过后待模板收分完成后方可浇筑砼。 3.2.6平台的照明必须充足。 3.2.7上下平台要保持通信畅通。 3.2.8卷扬机棚设专人监护。 3.3平台拆除 3.3.1准备工作 1）挑选具有滑动平台拆除经验作业人员； 2）所有人员现场进行体检，合格后方可进行高空作业； 3）对卷扬机棚进行重新搭设；
钢烟囱制作安装施工方案 一、质量管理实施控制 1、质量管理组织 要求项目部成立以项目经理为首的质量管理组织，设立质量安全部，主要负责项目部的质量管理工作，掌握质量动态，验证特种作业人员及特殊管理人员的资质，监督、检查项目部的各项施工活动的质量情况，对施工过程工艺纪律进行监督，随时进行质量信息收集、分析，提出不符合项报告，对纠正后的不符合项进行核定，必要时采取纠正、预防措施的，验证纠正预防措施的实施效果，审核质量文件与压力容器质保手册及相关国家法律、规范、标准的符合性的符合性，。 2、专业质量责任工程师的职能 各专业的责任工程师，对贯彻本专业的技术意图负责。负责监督本专业施工的全过程，对本专业的不符合项拟定处理方案，总工程师批准后贯彻执行。 3、质量控制检验 项目部在单项工程开工前各专业责任工程师依据施工方案确定的步骤，编制工程检验计划，检验员按照确定的质量控制点进行检查和签字放行。 4、三检一评制度 认真做好“三检一评”（自检、互检、专业检查、质量评定）工作，分部分项工程质量评定由施工队组织，做到与施工进度同步，单位工程在中交前由项目部会同业主或监理单位联合审评。
5、技术交底制度 制定施工前交底卡制度为施工人员、检验人员提供工作依据、工作标准和工作程序。 6、质量管理要点 狠抓质量通病，着重抓工作中的随意性。对压力容器主体焊缝焊接工程重点抓焊工资质、焊接工艺纪律、焊缝内外部质量，对主体结构安装的直线度、椭圆度、棱角度的尺寸精度； 二、施工准备 1、根据合同及施工图要求，编制施工组织设计，施工方案、跟踪。 2、施工前做到坚持图纸会审，坚持编制施工技术文件，坚持施工技术交底，确保施工人员充分理解施工要求。 3、特殊工种应按规定进行培训，取得相应资格，持证上岗。 4、施工中严把施工程序关、操作规程关、原材料关、隐蔽工程验收关、工序交接关。 5、控制工作环境，如焊接工程环境温度、湿度必须满足焊接技术要求，否则不能施焊；防腐油漆工程必须保证在晴朗干燥的天气施工。 三、操作流程 钢烟囱制造安装总体操作流程如下：
老挝太阳纸业自备热电站120m烟囱 安装工程 专项施工方案 编制： 审核： 批准： 二零一二年三月二十九日
目录 1．编制依据及编制原则 (3) 1.1编制依据 (3) 1.2编制原则 (3) 1.3拟采用的技术标准及规范 (3) 2工程概况 (3) 2.1工程建设内容 (3) 3总体施工部署与统筹 (4) 3.1施工总体部署 (4) 3.2施工准备 (6) 4主要施工方法 (6) 4.1烟囱制作 (6) 4.2烟囱吊装 (8) 4.3 内衬施工 (11) 4.4 其他附属设备安装 (12) 5质量目标及质量保证措施 (14) A 工程质量目标 (14) B 工程质量保护措施 (14) 6现场安全文明施工措施 (16) A 吊装及提升操作 (16) B 机械设备 (17)
C 电气照明电、通信 (18) D 防雷、防火保护措施 (18) 7 工期目标及保证措施 (19) 8 与建设单位、监理单位的配合 (19) 9 成品保护 (20) 10 技术资料的收集与归档................................................^ (20) 11 工程验收事项 (21)
1编制依据及编制原则 1.1编制依据 1.1.1初步技术文件 1.1.2现场条件及自然特征 1.1.3国家现行的技术规范、规程及标准 1.1.4本公司承担类似工程的建设经验 1.1.5我司现可投入工程的施工技术力量、机械设备和资金实力 1.1.6我司经国家质量体系认证中心认证的质量、环境、职业健康安全《一体化管理手册》和《一体化管理程序文件》 1.2编制原则 本投标施工组织设计编制将遵循以下几个原则：符合性原则，先进性原则，合理性原则。 1.3拟采用的技术标准及规范 《建筑结构荷载规范》（GB50009－2001） 《钢结构工程施工质量验收规范》 (GB50205－2001) 《钢结构制作安装施工规程》 (YB254－96) 《钢结构、管道涂装技术规程》 (YBJ256－96) 《钢结构检验评定及加固技术规程》 (YB9257－96) 《建筑钢结构焊接规程》 (JGJ81－91) 《现场设备、工业管道焊接工程施工及验收规范》(GB50236—200 《建筑施工高处作业安全技术规范》（JGJ80—９1） 《高处作业分级标准》（GB3608—83） 2工程概况 2.1工程概况 本工程为老挝太阳纸业热电站钢烟囱，下部直径5m,出口直径3m,材料为耐硫酸露点腐蚀钢，因为暂没有详细图纸，且在国内现行的设计图纸钢烟囱图集08SG213-1中只有
第一卷240ｍ高烟囱双钢内筒顶升倒装施工工艺 240m双钢内筒烟囱由三部分组成。第一部分为圆板式厚大烟囱基础，其直径为３4.2ｍ,底板厚2．7m,混凝土用量为2985ｍ3；第二部分为钢筋混凝土外筒，高231m，顶部外径为16m，底部外径为25.２m，筒身混凝土用量为63１5ｍ3；第三部分为钢制排烟内筒,2座240m高钢烟囱的直径均为６.５m,钢筒外表面包有双层保温矿棉板和围护钢丝网,每根钢制排烟筒重约600t。在钢筋混凝土外筒与钢制排烟筒内筒间，由8层钢平台连接,每层钢平台间隔30m左右。 第1章施工方案 该工程施工前共拟订了5种施工工艺，分别为悬臂吊机散装法、爬升式吊机单机顺装法、起重式吊装法、爬杆式液压提升倒装法和自爬式液压顶升倒装法。经比较,最终选定了自爬式液压顶升倒装法。该方法施工设备自动化程度高,操作安全,施工进度快,工厂化制造程度高，施工质量有保证。 第2章液压顶升设备 自爬式液压顶升倒装施工工艺的主要施工设备是一套液压顶升设备，它是国内第一套烟囱施工液压顶升设备。该设备由液压系统、控制系统和钢结构支承系统三部分组成。钢结构系统是整套设备的承力构件，由3根３6m高的立柱和１个外径８.12ｍ的提升环梁组成。立柱截面呈凹槽形，立柱两侧面每隔0.9m 设对称的方孔。提升环梁外侧设3条支腿,内侧设1２根液压驱动插销。液压系统是这套设备的工作部分，顶升工作由其实现。由一系列大、小油缸和整套液压泵站组成一种爬升千斤顶，可按指令在立柱的凹槽内上下爬行。控制系统是整套设备的枢纽,它由电脑、传感器和一系列控制、操作、动力等电气元件组成，能全自动控制3个爬升千斤顶平稳、同步地上下运动,以完成顶升安装工作。该系统的显著特点是设置了自动控制、顺序控制和手动控制３种模式，使用特别方便，适应能力很强。此外,该系统还设置了多重报警装置和自行闭锁装置,安全可靠。整个液压顶升设备是机、电、液一体化的高技术设备,其工作原理是：提升环梁伸出12根插销托住钢制内筒上的倒牛腿，提升环梁的３条支腿搁置在同一平面上3个按12０°分开的爬升千斤顶上,爬升千斤顶按指令在立柱的凹槽内攀住方孔向上爬行,实现钢烟囱筒体上升。其顶升动作象人爬杆一样，手脚并用,伸缩
. 黑龙江华电齐齐哈尔热电有限公司2×300MW机组工程 210/6.5 米烟囱主体结构施工方案 1、项目工程概况及工程量 烟囱是火电厂主要构筑物之一，是一种生产设备型的构筑物。 齐齐哈尔热电有限公司一期设计采用双筒式烟囱，即由钢筋砼外筒壁和内筒壁两部分组成。+0.000m处相当于绝对高程147.50m，烟囱总高度210m，烟囱出口直径6.5m。+0.000m处外筒外直径21.90m，内筒外直径9.60m。结构使用年限50年，抗震设防烈度6度，抗震构造措施安7 度执行。水泥采用普通硅酸盐水泥、骨料宜采用玄武岩、闪长岩、花岗岩等破碎的碎石，或坚硬致密的河卵石。细骨料采用天然砂，以中砂为宜。混凝土水灰比不应大于0.5，每立方混凝土水泥用量不应超过450kg。40M以下内、外筒身混凝土强度C40，40M以上筒身混凝土强度等级C30:钢筋HPB235（），焊条采用E43XX型；HRB335（）焊条采用E50XX型。 2、项目作页进度的安排 根据天气及现场的实际情况烟囱内外筒身及环板和内衬施工从＋0.00－210.00M为2006 年4月15日～10月15日，见施工进度计划 精选文本
. 210/6.5米烟囱施工进度计划 精选文本
作业准备工作及条件 3.1 作业人员的质量 根据本工程特点和规模，组建齐齐哈尔热电有限公司齐热项目经理部“烟囱工地”，由一批年富力强、理论和实践经验丰富、参加过烟囱项目施工的技术骨干构成管理班子，由工地主任、工地副主任和主管工程师组成领导层，下设钢筋班、木工班、砼班、测温养护班，对工程的质量、进度、安全和文明施工等全面负责和控制管理。烟囱工地组织机构见图3-1。 图 3.2 作业人员职责分工表 3.3作业机械、工具、仪器、仪表的要求 主要施工机具一览表
目录 一、工程概况及特点 (2) 二、编制依据 (2) 三、施工计划 (2) 四、施工工艺技术 (5) 五、施工安全保证措施 (5) 六、劳动力计划 (12) 七、计算书 (13) 附件：1、烟囱工程施工平面图 一、工程概况 本工程为广汇哈密煤化工项目动力站烟囱工程，本期工程共2个150米烟囱，基础底部直径25.96米，顶部出口直径5.5米。烟囱为单筒钢筋混凝土结构。 二、编制依据 1、《建筑施工高处作业安全技术规范》JGJ80-91 2、《电力建设安全工作规程》(火力发电厂部分)DL5009.1-92 3、《电力建设安全健康与环境管理工作规定》 4、《危险性较大的分部分项工程安全管理办法》 5、建筑机械使用安全技术规程（JGJ33-2001） 6、《烟囱施工图》 7、《土建专业烟囱施工方案》
8、国务院建设部建质〔2004〕213号文件《危险性较大工程安全专项施工方案及专家论证审查办法》 三、施工计划 3．1施工进度计划 根据当地气候条件等原因，筒身全部砼浇筑、内衬砌筑、平台制作安装及外装饰，综合考虑总工期305天。 3．2工程所需要的主要措施材料见下表所示：
3．3、工程所需工器具计划见下表：
四、施工工艺技术 4．1工艺流程： 施工准备→基础施工→筒身施工→+0.000 m~+35.0 m施工→+35.0 m~+75.0 m施工→+75.0m~+115.0m→+115.0m~+150.0m→避雷→井架拆除施工→油漆装饰施工。 4．2施工方法 本钢筋砼烟囱的施工方法主要采用“竖井架移置模板内砌外滑”施工方法：将竖井架立于筒身中，顶部设双层操作平台，作为砌砖、钢筋、模板、砼施工及垂直运输的平台，最顶设天滑杆支架，用卷扬机运输各种材料，采用一套模板逐节提升、安装、拆卸，将筒身砼逐节段分层浇注的方法。 五、施工安全保证措施： 5．1组织保障： 在烟囱施工之中，配专职技术员、质量检验员、安全员各一名，在烟囱施工中进行技术、质量、安全指导把好质量关。施工中，吊垂中心人员要定位、定人、责任到位，按照筒身设计要求严格控制比度，按《烟囱工程施工验收规范》BCJ78-85进行施工。工程完工后，按国家相关质量技术标准进行验收。 5.1.1质量保证措施 5.1.1.1本工程基础施工工程质量目标一次性合格。 5.1.1.2本工程设专职质检员负责工程质量的检查，督促施工人员按照技术要求、标准、规范进行施工。 5.1.1.3严格技术复核制度，测量放线后必须进行复核，每道工序施工后，工程技术与人员应进行复核。 5.1.1.4严格“三检制”，即班组自检，工序交接间互检，专职质检员专门检查相结合，使施工过程始终处于受控状态。
油田热电厂50米临时钢烟囱 制安施工方案 编制人： 审核人： 批准人：
编制日期：2015年07月13日 目录 一、工程概况 ------------------------------------------------------------------- -----1 二、编制依据 ------------------------------------------------------------------- -----1 三、施工工艺
------------------------------------------------------------------------2 四、施工人员组织 ------------------------------------------------------------------7 五、施工机具 ------------------------------------------------------------------------7 六、安全管理主要措施 -----------------------------------------------------------8 七、脚手架及其防护 --------------------------------------------------------------10 八、高处作业安全措施 -----------------------------------------------------------11
一、工程概况： 由于热电厂烟囱腐蚀严重，需做防腐处理。为了不影响机组在烟囱防腐期的正常运行，在7、8#炉水平烟道旁新建临时钢制烟囱一座，当烟囱防腐施工完毕，恢复正常的脱硫模式，拆除临时烟囱。钢制烟囱外表面温度在100°左右，高度50米，总重量约50余吨（含外加固等），总体可分5节制作；3节安装，钢板厚度为3mm，截面为2*2.5米，每0.5米外设一道[10横向加固肋，设Φ57*4十字加固支撑；纵向设10道厚度为10mm、宽带80mm的加固肋；采用厚度为25mm的Q235钢板，4米*4米的正方形作为钢制烟囱底座，采用全部焊接连接，地脚浇筑在钢筋混凝土基础平台上。 由于本烟囱较薄，考虑抗折挠度及刚度不够，特设置40米高300*300H钢井字框架，每3米设置一层横梁，横梁之间设一斜撑构成三角型的稳定结构；井字架上方烟囱纵向设置8道[25加强纵向受力。设置4层防风绳，每层设4根6×19S+IWR 直径20钢丝绳共计420米，相应卡扣64个；地锚为2.5米*0.5米*0.5米钢筋混凝土块8个。 本工程施工场地狭小，不能安装大型吊装机械，用25吨汽车吊进行吊装作业。烟道外形尺寸大，临时烟道部分大件需在配置厂预制，
烟囱钢内筒施工方案(总9页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
伊拉克萨拉哈丁2X630MW燃油气电站项目 烟囱钢内筒及钢平台 施 工 方 案 编制单位：川铁国际经济技术合作有限公司 日期：2013年9月9日
目录 一、工程概况及编制依据和相关文件......... 错误!未指定书签。 1、工程概况 (3) 2、编制依据和相关文件 ............... 错误!未指定书签。 二、作业进度、劳动力及施工机具配备....... 错误!未指定书签。 1.劳动力安排 (3) 2.主要施工机械、工具 (3) 3、施工用电供应 (4) 4、施工通讯........................... 错误!未指定书签。 三、施工工艺 (4) 1、施工顺序 (4) 2、钢内筒安装前准备 (5) 3、钢内筒液压顶升 (5) 4、顶升中注意事项 (6) 四、液压顶升倒装法原理 (7) 1、液压倒装原理 (7) 2、分离式液压千斤顶设计说明 (8) 3、分离式液压千斤顶操作规程 (8) 4、钢内筒顶升操作人员职责 (9) 五、液压顶升及涨圈的主要计算 (9) 六、质量保证措施、工期进度保证措施....... 错误!未指定书签。 1、质量保证体系....................... 错误!未指定书签。 2、质量保证措施....................... 错误!未指定书签。 3、工期进度计划及保证措施............. 错误!未指定书签。 七、安全文明、环境要求及施工措施......... 错误!未指定书签。 八、应急预案............................. 错误!未指定书签。

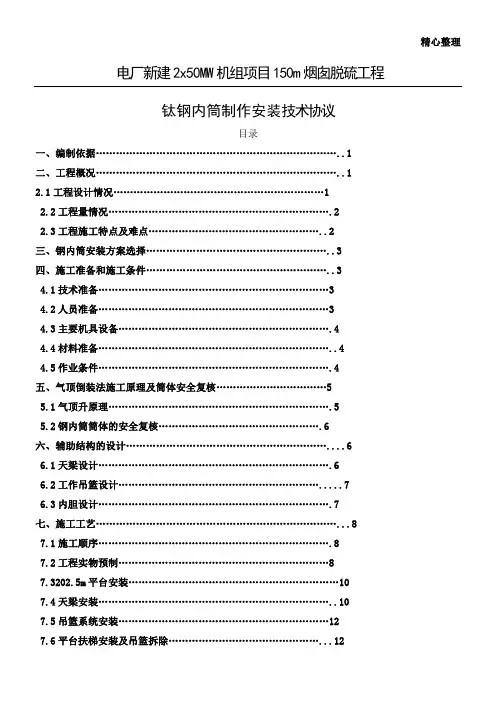

电厂新建2x50MW机组项目150m烟囱脱硫工程 钛钢内筒制作安装技术协议 目录 一、编制依据 (1) 二、工程概况 (1) 2.1工程设计情况 (1) 2.2工程量情况 (2) 2.3工程施工特点及难点 (2) 三、钢内筒安装方案选择 (3) 四、施工准备和施工条件 (3) 4.1技术准备 (3) 4.2人员准备 (3) 4.3主要机具设备 (4) 4.4材料准备 (4) 4.5作业条件 (4) 五、气顶倒装法施工原理及筒体安全复核 (5) 5.1气顶升原理 (5) 5.2钢内筒筒体的安全复核 (6) 六、辅助结构的设计 (6) 6.1天梁设计 (6) 6.2工作吊篮设计 (7) 6.3内胆设计 (7) 七、施工工艺 (8) 7.1施工顺序 (8) 7.2工程实物预制 (8) 7.3 202.5m平台安装 (10) 7.4天梁安装 (10) 7.5吊篮系统安装 (12) 7.6平台扶梯安装及吊篮拆除 (12)
